GA- 固定消防给水设备的性能要求和试验方法 第1部分消防气压给水设备
GA-2002 固定消防给水设备的性能要求和试验方法第1部
分消防气压给水设备
GA 30.1－2002

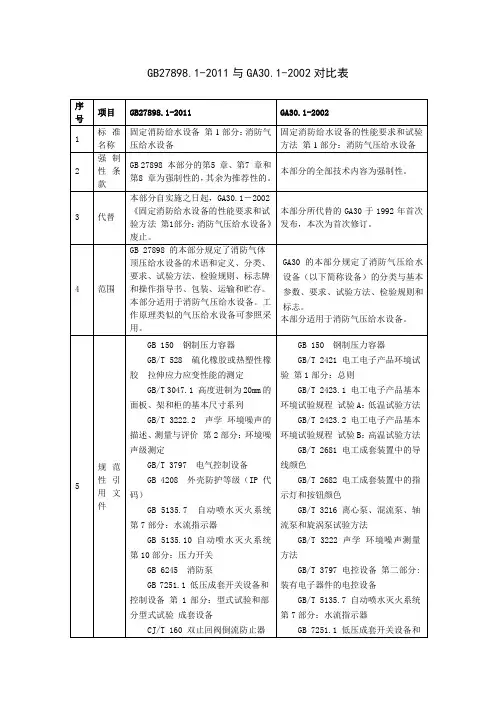

前言
本部分的全部技术内容为强制性。
GA 30《固定消防给水设备的性能要求和试验方法》分为五个部分：
——第1部分：消防气压给水设备；
——第2部分：消防自动恒压给水设备；
——第3部分：消防增压稳压给水设备；
——第4部分：固定消防汞组给水设备；
——第5部分：气体顶压消防给水设备。
本部分为GA 30的第1部分。
本部分代替GA 30—1992《消防气压给水设备的性能要求和试验方法》。本部分与GA 30—1992相比主要变化如下：——名称修改为《固定消防给水设备的性能要求和试验方法第1部分：消
防气压给水设备》；
——总体编排和结构按GB/T1.1—2000进行修改；
——第2章取消了对“GB 528”“GB 531”、“GB 755”、“GB 998”、“GB 1497”、、
“GB 2555”、“GB 2556”、“GB 3512”、“GB 4025”、“GB 3289.1”、“HG 4-836”、及“GN 11”的引用。增加引用“GB/T 2421”、“GB/T 2423.1”、“GB/T 2423.2”、“GB/T 2681”、“GB/T 2682”、“GB/T 3222”、“GB/T 3797”、“GB/T 7251.1”、“GA 29”、“GA 32”及“国家技术监督文件《压力容器安全技术监察规程》”；——增加术语和定义“补充水容积V”“缓冲水容积V”“消防工作压力P”和“消防工作流程Q”；
——重新调整分类及分类标记，取消了优先参数系列；
——将标志牌内容（GA 30—1992的5.3）单独列出，成为本部分第8章；——对设备控制柜的性能要求（GA 30—1992的5.7）进行了修改；
——对设备控制柜的性能要求（GA 30—1992的5.11）进行了修改；
——将气体顶压系统（GA 30—1992的5.12）独立为标准的第5部分；——增加了部分“要求”所对应的“试验方法”。
本部分的附录A为规范性附录。
本部分由公安部消防局提出。
本部分由全国消防标准化技术委员会第二分技术委员会（CSBTS/TC113/SC2）归口。
本部分由公安部天津消防科学研究所负责起草，黑龙江省公安厅消防局参加起草。
本部分主要起草人：杨震铭、赵永顺、王鹏翔、张少禹、迟立发、
啜凤英、孙凤霞。
本部分所代替的GA 30于1992年首次发布，本次为首次修订。
中华人民共和国公共安全行业标准
GA 30.1－2002
代替GA 30－1992
固定消防给水设备的性能要求和试验方法
第1 部分：消防气压给水设备
Requirement and test methods of water supply fixed equipment
used for fire-protection—Part 1:Air pressure water supply
equipment used for fire-protection
1 范围
GA 30的本部分规定了消防气压给水设备（以下简称设备）的分类与基本参数、要求、试验方法检验规则和标志。
本部分适用于消防气压给水设备。
2 规定性引用文件
下列文件中的条款通过GA 30的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB 150 钢质压力容器
GB/T 2421 电工电子产品环境试验第1部分：总则
GB/T2423.1 电工电子产品基本环境试验第2部分：试验方法试验A：低温
GB/T2423.2 电工电子产品基本环境试验第2部分：试验方法试验B：高温
GB/T 2681 电工成套装置中的导线颜色
GB/T 2682 电工成套装置中的指示灯和按钮颜色
GB/T 3216 离心汞、混流汞、轴流汞和旋涡泵试验方法
GB/T 3222 声学环境噪声测量方法
GB/T 3797 电控设备第二部分：装有电子器件的电控设备
GB 5135 自动喷水灭火系统洒水喷头的技术要求和试验方法
GB 7251.1 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备
GA 32 自动喷水灭火系统水流指示器的性能要求和试验方法GA 29 消防用压力开关性能要求和试验方法
《压力容器安全技术监察规程》
3 术语和定义
中华人民共和国公安部2002-12-20发布
2003-05-01实施
GA 30.1－2002
下列术语和定义适用于本部分。
3.1
消防气压给水设备air pressure water supply equipment used for
fire-protection
通常由气体水罐、水泵机组、控制柜及辅件组成，在消防水泵启、停状态均能向消防管网自动按设定压力持续给水的设备。
3.2
气压水罐air pressure water vessel
指能贮存水和气体并可根据波义尔定律工作，利用气体的压缩后膨胀特性给水的一种压力容器。
3.3
补气装置supply air equipment
指能补充水罐内空气量的损失，向气压水罐内补充压缩空气，保证气压水罐内所需压力的装置。
3.4
止气装置stop air equipment
指防止罐内空气外泄至给水管网，维护气压水罐正常工作的装置。
3.5
气压水罐总容积V air pressure water vessel totally cubage
指气压水罐内充气容积和充水容积之和。
3.6
补充水容积V supply water cubage
气压给水设备正常运行过程中，相应于稳压压力上限P和稳压压力下限P之间气压水罐内水容积的、积差值。即避免设备稳压泵频繁启停工作的调节水容积。
3.7
water cubage 缓冲水容积V2 cushion
指采用压力信号启动主消防泵的气压给水设备运行过程中，相应于稳压压力下限P和消防泵启动压力P之间气压水罐内水容积差值。即防止消防泵误启动起缓冲作用的水容积。
3.8
有效水容积V3 efficacious water cubage
指气压给水设备运行过程中，相应于稳压压力下限P和消防给水压力下限P时气压水罐内水容积的差值。即消防初始状态或停电状态下由气体水罐排出的用于消防的有效水量。
3.9
稳压压力上限P4 steady press upper limit
指设备维持正常运行的最低压力，即停止补水时气体水罐内的压力。
3.10
press upper limit 稳压压力下限P3 steady
指设备维持正常运行的最低压力，即停止补水时气体水罐内的压力。
3.11
消防泵启动压力P2
startup press of fire protection pump
GA 30.1－2002
指采用压力信号启动主消防泵的设备，主消防泵启动时的压力。
3.12
消防给水压力下限P1 fire-protection water supply pressure bottom limit 指消防设备所允许的最低给水压力。即设备满足消防给水系统最不利点消防压力的最低设计压力值。
3.13
消防工作压力Px fire-protection work pressure
指设备在消防状态下工作时的设定压力。
3.14
work discharge 消防工作流量Qx fire-protection
指设备在消防状态下工作时，相对于消防工作压力应满足的给水流量。
3.15
应急消防气压给水设备meet an emergency the air pressure water supply equipments of fire-protection
指能满足10 min消防初期用水量的气压给水设备，通常设备中不设消防主泵。
4 分类与基本参数
4.1 分类
设备按应用范围分为：
——消防专用气压给水设备；
——消防与生活（生产）共用气压给水设备。
设备按气压水罐工作形式分为：
——补气式消防气压给水设备；
——胶囊式消防气压给水设备。
设备是否设有消防泵组分为：
——设有消防泵组的普通消防气压给水设备；
——不设消防泵组的应急消防气压给水设备。
4.2 标记
设备型号编制中应包括设备特征标记、消防工作压力、消防工作流量、有效水容积、消防泵台数等内容。
注：应急消防气压给水设备型号中省略工作压力、消防泵台数等内容，所标
消防工作流量为满足10 min消防给水的平均流量。
标记示例：
GA 30.1－2002
示例1：
设备型号：QABC 0.6/10-1.2-3 表示ABC型消防气压给水设备，消防工作压力为，0.6MPa，消防工作流量为10 L/s,有效水容积1.2 m3,设有3台消防泵。示例2：
设备型号：QDEF 10-6表示DEF型应急消防气压给水设备，消防
工作流量10 L/s、有效水容积6 m3。
4.3 基本参数
4.3.1 设备的消防工作压力Px：
消防工作压力不宜小于0.4 MPa。
4.3.2 设备的消防工作流量Qx：
消防工作流量不宜小于5.0 L/s。
4.3.3 设备的有效水容积V3为：
普通消防气压给水设备不宜小于0.45 m3；应急消防气压给水设备不宜小于3.0 m3。
5 性能要求
设备及构成部件，均应符合按规定程序批准的图样和技术文件的要求，并符合本标准的规定。
5.1 外观与标志
5.1.1 设备各部件外表面不得有明显的磕碰伤痕、变形等缺陷。
5.1.2 设备表面涂层应平整，颜色应均匀一致。
5.1.3 在设备的主要部件的明显部位应设置标志牌，标志牌内容应按8.1的规定。
5.2 结构部件
5.2.1 设备配套使用的外购件及材料等均应选用符合国家标准（行业标准）的产
品。
5.2.2 设备的各部件应安装合理，其工作位置应符合产品使用说
明书规定。
GA 30.1－2002
5.2.3 设备整体结构、水管路、气管路及电器线路的布置应合理，应留有安装维
修空间便于操作。
5.2.4 水泵机组的结构要求：
a) 应设消防泵备用泵，其工作能力不小于工作泵；
b) 应设稳压泵备用泵，其型号应与工作泵相同；
c) 消防泵备用应能连续工作不少于6 h，无故障；
d) 每台消防泵应设独立的吸水管；
e) 水泵引水方式应采用自灌式。
5.2.5 设备的管路上应设置安全阀，其开启压力不大于最高的工作压力的1.1倍。
5.2.6 消防与生活（生产）共用设备必须有单独的消防出水口。
5.3 气压水罐
5.3.1 一般要求
气压水罐的设计、材料、制造、检验与验收应符合GB 150的有关规定。
5.3.2 补气装置
按6.10.1的规定试验，装置应能完成正常工作循环，装置中补气阀、自动排水阀、平衡阀及其他活动部件的动作应灵敏、可靠、各部件不得损坏。
5.3.3 止气装置
5.3.3.1 止气装置的动作应准确可靠、止气动作后设备出水口不得有气体流出。
5.3.3.2 密封性能按
6.4的规定试验，气压水罐内压力降应不大于稳压压力上限
P4的2％。
5.3.4 安全附件
气压水罐的安全附件应符合《压力容器安全技术监察规程》的规定。
5.3.5 气压压力显示
气压水罐的顶部应设有显示罐内气压压力的显示仪表，并便于观察。
5.3.6 气压水罐出水口
5.3.
6.1 出水口公称直径按流量计算确定。应急消防气压给水设备其公称直径不
宜小于100 mm。
5.3.
6.2 出水口处应设有防止消防用水倒流进罐的措施。
5.3.7 安全使用寿命
气压水罐的设计安全使用寿命应符合《压力容器安全技术监察规程》的规定。
5.4 囊式橡胶隔膜
5.4.1 囊式橡胶隔膜材料的性能应符合国家有关标准的规
定。
5.4.2 囊式橡胶隔膜按
6.8.3的规定进行试验，不得破裂。
5.4.3 消防与生活（生产）共用的设备，其囊式橡胶隔膜的卫生质量应符合相关的规定。
5.5 控制部件
5.5.1 一般要求
设备所选用的压力、流量、液位等控制显示仪表及部件，其类型、量程、精度应合理。
5.5.2 电接点压力表
GA 30.1－2002
5.5.2.1 在环境温度为（15~35）℃，相对湿度为45％~75％的条件下，接点之间、
接点与外壳之间，绝缘电阻应不小于20M?。
5.5.2.2 耐压强度应能承受45 Hz~65 Hz的正弦波电压1 500V，历时1 min的耐压
试验。
5.5.3 压力开关
设备配套使用的压力开关其性能应符合GA 29的规定。
5.5.4 水流指示器
设备配套使用的水流指示器其性能应符合GA 32的规定。
5.6 控制柜
5.6.1 柜体外观及防护等级
5.6.1.1 控制柜用端正，不得有明显的歪斜翘曲等现象。控制柜表面应平整，涂
层颜色应均匀一致、不应有眩目反光。
5.6.1.2 防护等级至少应为IP2X。
5.6.2 显示功能
5.6.2.1 控制柜中所用导线的颜色应符合GB/T 2681的规定；指示灯和按钮的颜
色应符合GB/T 2682的规定。
5.6.2.2 控制柜面板应设有电源电压，水泵启、停状况，巡检态度和火警及故障
声、光报警等显示。
5.6.2.3 控制柜面板上的按钮、开关及仪表应易于操作且有功能标志。
5.6.2.4 消防与生产（生活）共用设备的控制柜面板上，用于消防控制的按钮、
指示灯及显示等应集中设置且醒目。
5.6.3 电气间隙和爬电距离
控制柜中各带电回路之间以及带电的领部件与导电的零部件或接地的零部件之间的电气间隙和爬电距离应不小于表1的规定。
表1
额定绝缘电压U/V 额定电流≤60A
电气间隙/mm 爬电距离/mm
额定电流＞60A 电气间隙/mm 爬电距离
/mm
U≤60＜U≤250＜U≤380＜U≤500＜U≤交流660＜U≤750
直流660＜U≤750
交流750＜U≤1 140
直流750＜U≤1 200 5.6.4 接地
金属构体上必须有接地点，并有警告标志、线号标记，线径应符合表2规定。
GA 30.1－2002
表2 单位为平方毫米
相导线的截面积S 相应保护导体的最小截面积S
S≤16＜S≤S＞5.6.5 介电强度
控制柜中各带回路按照其工作电压应能承受表3所规定的试验电压。应无击穿、无闪络。表3 单位为伏
额定绝缘电压U 额定绝缘电压U1 试验电压试验电压（交流有效值或直流）（交流有效值或直流）
U1≤60 500 750＜U1≤1 000 3 000
60＜U1≤125 1 000 U1＞1 000 2U1+1 000
25＜U1≤250 1 500 （取千伏整数）
2 000 250＜U1≤500
2 500 500＜U1≤750
5.6.6 绝缘电阻
控制柜有绝缘要求的外部带电端子与机壳之间的绝缘电阻应大于20 M?，电源接线端子与地之间的绝缘电阻应大于50 M?。
5.6.7 环境适应性能
5.6.7.1 控制柜按6.7.5的规定进行低温试验，试验后不应产生影响正常工作的故障。
5.6.7.2 控制柜按6.7.6的规定进行高温试验，试验后不应产生影响正常工作的故障。
5.6.7.3 控制柜按6.7.7的规定进行恒定湿热试验，试验后不应产生影响正常工作的故障。
5.6.7.4 控制柜按6.7.8或附录A进行抗振动试验，试验后柜体结构及内部零部件应完好无损，并不应产生不应产生影响正常工作的故障。
5.6.8 温升
控制柜温升限值应符合GB/T 7251.1的规定。
5.7 水压强度和密封性能
5.7.1 设备的气压水罐及管路、阀门等辅件应能承受1.5倍的最高的工作压力静水压强试验，持续15 min应无泄漏，无宏观变形或损坏。
5.7.2 设备承受气压工作条件的部件，在1.1倍的最高的工作压力的气密封试验中持续15 min，不应渗漏。
5.7.3 设备承受气压工作条件的部件，在1.1倍的最高的工作压
力的水压密封试验中持续15 min，不应渗漏。
5.8 给水能力
5.8.1 单泵流量特性
每台工作泵按6.9.1规定的方法进行试验，实测值与标准值的最大偏差不大于10％。
GA 30.1－2002
5.8.2 设备给水能力
5.8.2.1 设备泵组的选型应与其设定给水能力相匹配。设备在消防给水运行状态下，其水泵机组的消防工作压力和消防工作流量应符合4.3.1和4.3.2规定。
5.8.2.2 采用并联给水的泵组在消防工作压力时的流量损失不得大于各单泵在此压力下的流量之和的5％。
5.8.2.3 在停电状态下按
6.9.2.2的规定试验，设备的有效水容积应符合4.3.3的规
定。
5.8.2.4 按
6.9.2.3的规定进行试验，补充水容积应不少于50 L，缓冲水容积应不少于50 L，并应根据总容积和工作压力合理设置
5.9 启动运行可靠性
5.9.1 设备按
6.10.1的规定进行试验。应能可靠地连续运行12 h。
5.9.2 水泵机组在消防工作状态下，按
6.10.2设备各部件不得产生影响正常
运行的故障。
5.10 控制功能
5.10.1 设备应具有双路电源入口，双路电源应能自动及手、动切换，设备亦可配有单独的双电源互投柜，应能自动及手动切换，切换时间不应大于2 s。
5.10.2 设备应具备手动紧急启动消防和自动启动消防两种启动方式。
5.10.3 消防泵应采用工频方式运行，消防泵启动并达到额定给水参数的时间应在30 s内。消防泵启动后，退出消防状态时，停泵应用手动操作。
5.10.4 设备应有显示消防泵工作状态和故障状态的输出端子及远程控制消防泵启动的输入端子。
5.10.5 采用水池液位控制保障消防用水量时，在生活供水状态或消防补压运行状态，应能自动控制水泵的启停并发出报警信号。当进入消防运行状态时，保证消防泵的连续运转。当水池液位达最低限时对消防泵应停泵保护。
5.10.6 补气式设备应具备给水压力显示和压力控制与水量控制互锁功能，并应具备罐内水位显示功能。
5.10.7 在工作压力范围和液位变化范围内，安
6.11.4的规定进行试验，设备的设备压力（不大于1.0 MPa时）与实测压力的偏差以及对于不同压力扰动测得的重复行偏差均不得大于0.02 MPa（设定压力大于1.0 MPa时偏差莹不大于设定压力的2.5％）。水位控制重复性
偏差应应不大于1.5 cm。
5.10.8 设备应具备在消防主泵或稳压主泵产生电气故障或不
能达到应有能力时，备用泵应能自动和手动切换投入。
5.10.9 消防泵长期处于非运行状态的设备应具有巡检功能，应符合下列要求：a) 设备应具有手动和自动巡检功能，其自动巡检周期应能安需设定。
b) 在巡检中水泵逐台工频启动运行，每台泵运行时间不少于2 min，并应具
有巡检指示。
c) 设备应能保证在巡检过程中遇消防信号自动退出巡检，进入消防运行状态。
d) 巡检中发现故障应有声、光报警。具有故障记忆功能的设备，记录故障
的类型及故障发生的时间应不少于5条故障信息，其显示应清晰易懂。
e) 设巡检泄压回路的设备，回路设置应安全可靠。
GA 30.1－2002
5.10.10 设备应具有对过流、短路、缺相等故障报警及自动保护的功能。对可恢复的故障应能自动或手动消除，恢复正常运行。
5.11 噪声
设备正常运行状态的最大噪声不得超过90 dB (A)。
6 试验方法
试验条件应符合GB/T 2421中的测量和试验用标准大气的要求，海拔应不超过2 000 m。
注：对于海拔高于2 000 m处使用的设备，有必要考虑介电强度、温什及机械密封的严酷等级
6.1 外观检查
对照标准、图样、工艺资料等技术文件，用目测方法和通用量器具检查设备的整体的布置、部件、对外连接尺寸、外观、标志等应符合5.1和5.2的规定。
6.2 配套部件检查
6.2.1 对照设计和配套部件的技术文件，检查各配套部件，应符合5.2.1、5.3.1、
5.4.1、5.5.1、5.11.1的规定。
6.2.2 手动启动设备，观察水泵机组运行情况，需检查消防泵及备用泵、稳压泵及备用泵、引水情况、出水管等，应符合5.2.3、
5.2.4和5.2.6的规定。
6.3 安全附件检查
按《压力容器安全技术监察规程》的规定检验。
6.4 止气试验
启动设备使之在稳压压力上限下运行，稳定后切断电源，由出水口放水至设备处于止气状态。检查止气装置的动作和止气状况应符合5.3.2.1的规定，持续6 h，检查气压水罐内压力降，应符合5.3.3.2的规定。
6.5 电接点压力表
在5.5.2规定的环境条件下，将兆欧表接在仪表各接线端子及各接线端子与外壳之间，分别测其绝缘电阻。然后以同样方法接入耐压强度试验台，使试验电压由零逐渐平稳上升到1 500 V，保持1 min，应不出现飞弧和击穿。
6.6 压力开关和水流指示器
压力开关性能按GA 29的规定方法实验，水流指示器的性能按GB/T 5135.7的规定方法试验。
6.7 控制柜检验
6.7.1 元器件、布线、外观质量和防护登记检查
6.7.1.1 对照标准和元器件的技术文件，检查控制柜所选用的元器件、导线的颜色、指示灯和按钮的颜色、控制柜表面质量等，应符合5.6.1和5.6.2.1的规定。
6.7.1.2 使用通用量器具测量电器间隙和爬电距离急主接地线尺寸，测量结果应符合5.6.3、5.6.4的规定。
6.7.1.3 防护等级验证按GB/T 7251.1的规定方法进行。
6.7.2 显示功能检查
对照设计文件检查控制柜面板的各种功能显示，应符合5.6.2的规定。
GA 30.1－2002
6.7.3 介电强度试验
介电强度试验按GB/T 3739的规定进行，试验结果应符合5.6.5
消防栓及给水设备施工工艺标准
1.总则 1.1适用范围 本工艺标准适用于公共、民用和一般工业建筑的室内消火栓系统及设备安装工程。 1.2编制依据 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 2.施工准备 2.1技术准备 2.1.1图纸会审已完成且技术人员已熟悉图纸。 2.1.2消火栓系统的施工组织设计或施工方案已经批准完成。 2.1.3技术人员已给操作人员进行了技术交底。 2.2材料要求 2.2.1管材根据设计要求选用，一般采用碳素钢管和无缝钢管，管材不得弯曲、锈蚀、重皮及凹凸不平等现象。 2.2.2消火栓箱体的规格类型符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀、划伤，箱门开启灵活，箱体方正，箱内配件齐全；栓阀外型规距，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。 2.2.3阀门：铸造规矩，无毛刺、无裂纹，开关灵活严密，丝扣无损伤，有出厂合格证。 2.3主要机具
2.3.1套丝机、砂轮切割机、台钻、电锤、手砂轮、手电钻、电焊机。 2.3.2套丝板、管钳、台钳、压力钳、手锤、钢锯、扳手、电气焊等。 2.4作业条件 2.4.1主体结构已验收，现场已清理干净。 2.4.2管道安装所需要的基准线已测定并标明，如吊顶标高、地面标高、内隔墙位置线等。 2.4.3检查管道支架、预留孔洞的位置、尺寸是否正确。 2.4.4设备基础检验符合设计要求，达到安装条件。 3.施工工艺 3.1工艺流程 管道安装→干管安装→立管安装→消火栓、支管及配件安装→水泵安装→水箱安装→管道试压冲洗→防腐保温。 3.2管道安装 3.2.1管道切割等工艺见《室内给水管道及配件安装工程施工工艺标准》。 3.2.2焊接 (1) 管道焊接前要清除接口处的浮锈、污垢及油脂。 (2) 一般采用手工电弧焊，焊接前要将两管轴线对中，先将两管端部点焊牢，管径在100mm以下可点焊三个点，管径在150mm以上点焊四个点为宜。两钢管壁厚差超过3mm者不宜对焊，可采用扩、缩管口的方法解决。

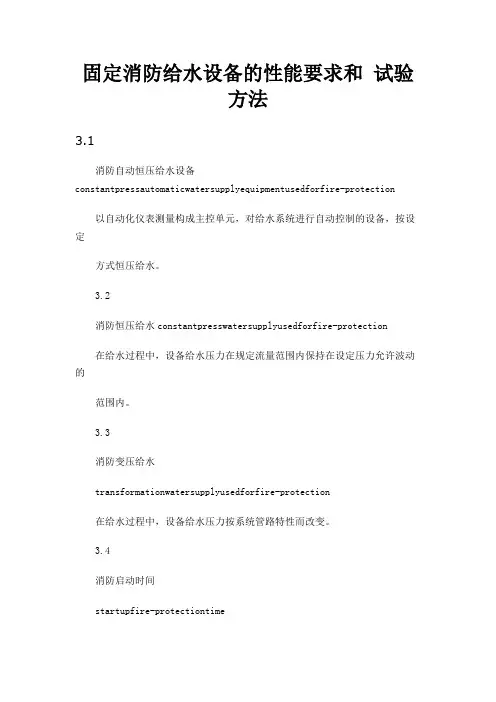

固定消防给水设备的性能要求和 试验方法
固定消防给水设备的性能要求和试验 方法 3.1 消防自动恒压给水设备constantpressautomaticwatersupplyequipmentusedforfire-protection 以自动化仪表测量构成主控单元，对给水系统进行自动控制的设备，按设定 方式恒压给水。 3.2 消防恒压给水constantpresswatersupplyusedforfire-protection 在给水过程中，设备给水压力在规定流量范围内保持在设定压力允许波动的 范围内。 3.3 消防变压给水 transformationwatersupplyusedforfire-protection 在给水过程中，设备给水压力按系统管路特性而改变。 3.4 消防启动时间 startupfire-protectiontime
系指设备接到火灾报警信号消防汞组达到设定给水参数的时间。 3.5 消防设定压力 enactmentpressureforfire-protection 消防系统正常运行时所设定的给水压力值。 4分类与参数系列 4.1 分类 设备按应用范围分为: --消防专用自动恒压给水设备; --消防与生活(生产)共用自动恒压给水设备。 设备按消防汞控制方式分为: --工频消防自动恒压给水设备; --变频消防自动恒压给水设备。 注:变频消防自动恒压给水设备其中包括:消防稳压为变频恒压、消防工作为工频变压的自动给水设备，消防稳压为工频区间稳压、消防工作为变频恒压自动给水设备及消防稳压和消防工作均为变频恒压的自动给水设备。 4.2
基本参数 4.2.1消防工作压力Px: 消防工作压力不宜小于0.4MPa。 4.2.1消防工作流量Qx: 消防工作流量不宜小于5L/s。 4.3型号编制 设备的型号编制中应包括设备特征标记、消防工作压力、消防工作流量、消 防汞台数等内容。 标记示例: 示例: 设备型号:ZABC0.6/10-3表示ABC型消防自动恒压给水设备，消防工作压 力为0.6MPa、消防工作流量为10L/s、设有3台消防泵。5性能要求 设备及构成部件均应符合按规定程序批准的图样和技术文件的要求，并符合 本部分的规定。 5.1 外观 5.1.1设备各部件外表面不得有明显的磕碰伤痕、变形等缺陷，表面涂层应完整 美观。
常见固定消防设施的使用方法及维护
常见固定消防设施的使用方法及维护 第一节室内消火栓的使用方法及维护 室内消火栓是建筑物内的一种固定灭火供水设备。它包括消火栓及消火栓箱。 一、室内消火栓和室内消火栓箱 室内消火栓和室内消火栓箱通常设于楼梯间、走廊和室内的墙壁上。箱内有水带、水枪与消火栓出口连接，消火栓则与建筑物内消防给水管线连接。发生火灾时，按开启方向转动手轮，水枪即喷射出水流。（一）室内消火栓 室内消火栓由手轮、阀盖、阀杆、本体、阀座和接口等组成。
使用室内消火栓时，应先打开消火栓箱，取出水带和水枪，把消火栓阀门手轮按开启方向旋转，即可出水灭火。 平时维护保养应注意： 1、定期检查室内消火栓是否完好，有无生锈、漏水现象； 2、检查接口垫圈是否完整无缺； 3、消火栓阀杆上应加注润滑油； 4、定期进行放水检查，以确保火灾发生时能及时打开放水。 （二）消火栓箱 消火栓箱是放置室内消火栓、水枪、水带及电控按钮等器材地箱体，安装与建筑物内，可根据要求嵌墙安装，也可挂在墙上。使用室内消火栓箱时，根据箱门的开启方
式，用钥匙开启箱门或击碎玻璃，扭动锁头打开，如消或栓设有“紧急旋钮”，应将其下的拉环向外拉出，再按顺时针方向转动旋钮，打开箱门。打开箱门后，取下水枪，按动水泵启动按钮，旋转消火栓手轮，即可开启消火栓，铺设水带进行设水。 消火栓箱的维护保养应注意以下几点：1、灭火后，要把水带洗净晾干，按盘卷或折叠方式放入箱内，再把水枪卡在枪夹内，装好箱锁，换好玻璃，关好箱门。 2、定期检查消火栓箱门是否损坏，门锁是否开启灵活，拉环铅封是否损环，水带转盘框架是否完好，箱体是否锈蚀。发现问题，应及时更换和修理。 二、消防软管卷盘 消防软管卷盘和室内消火栓一样，是建筑
电厂应急消防供水自动控制系统
安全管理编号：LX-FS-A46404 电厂应急消防供水自动控制系统 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
电厂应急消防供水自动控制系统 使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 摘要:在消防灭火时，供水系统起着非常重要的作用.本文介绍了一种实用可靠的消防供水控制系统。该系统可保证消防供水系统水压稳定，并满足不同消防工况对供水量及快速性的要求。 关键词:消防供水管网压力自动控制 1引言 火灾往往会给人们的生命财产带来巨大的损失，因此，人们对消防的重视程度越来越高。特别是发电厂，其消防用水量越来越高，已由从前的几十升每秒增加到现在的几百升每秒，而且，当火灾发生时往往会伴随着停电停水，一般的消防供水设备在这种情况
消防给水设施(正式版)
文件编号：TP-AR-L6908 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 消防给水设施(正式版)
消防给水设施(正式版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 专门为消防灭火而设置的给水设施，主要有消防 给水管道和消火栓两种。 （1）消防给水管道简称消防管道，是一种能保 证消防所需用水量的给水管道，一般可与生活用水或 生产用水的上水道合并。 消防管道有高压和低压两种。高压消防管道，灭 火时所需的水压是由固定的消防泵产生的，低压消防 管道，灭火所需的水压是从室外消火栓用消防车或人 力移动的水泵产生。 室外消防管道应采用环形，而不用单向管道。地 下水管为闭合的系统，水可以在管内朝向各方环流，
如管网的任何一段损坏，不致断水。室内消防管道应有通向屋外的支管，其上带有消防速合螺母，以备万一发生故障时，可与移动式消防水泵的水龙带连接。 （2）消火栓消火栓可供消防车吸水，也可直接连接水带放水灭火，是消防供水的基本设备。消火栓按其装置地点可分为室外和室内两类。室外消火栓又可分为地上式与地下式两种。 室外消火栓应沿道路设置，距路边不宜小于 0.5m，不得大于2m。设置的位置应便于消防车吸水。室外消火栓的数量应按消火栓的保护半径和室外消防用水量确定。室内消火栓的配置，应保证两个相邻消火栓的充实水柱能够在建筑物最高、最远处相遇。室内消火栓一般设置于明显、易于取用的地点，离地面的高度应为1.2m。 （3）化工生产装置区消防给水设施
GA- 固定消防给水设备的性能要求和试验方法 第1部分消防气压给水设备
GA-2002 固定消防给水设备的性能要求和试验方法第1部 分消防气压给水设备 GA 30.1－2002 前言 本部分的全部技术内容为强制性。 GA 30《固定消防给水设备的性能要求和试验方法》分为五个部分： ——第1部分：消防气压给水设备； ——第2部分：消防自动恒压给水设备； ——第3部分：消防增压稳压给水设备； ——第4部分：固定消防汞组给水设备； ——第5部分：气体顶压消防给水设备。 本部分为GA 30的第1部分。 本部分代替GA 30—1992《消防气压给水设备的性能要求和试验方法》。本部分与GA 30—1992相比主要变化如下：——名称修改为《固定消防给水设备的性能要求和试验方法第1部分：消 防气压给水设备》； ——总体编排和结构按GB/T1.1—2000进行修改； ——第2章取消了对“GB 528”“GB 531”、“GB 755”、“GB 998”、“GB 1497”、、
“GB 2555”、“GB 2556”、“GB 3512”、“GB 4025”、“GB 3289.1”、“HG 4-836”、及“GN 11”的引用。增加引用“GB/T 2421”、“GB/T 2423.1”、“GB/T 2423.2”、“GB/T 2681”、“GB/T 2682”、“GB/T 3222”、“GB/T 3797”、“GB/T 7251.1”、“GA 29”、“GA 32”及“国家技术监督文件《压力容器安全技术监察规程》”；——增加术语和定义“补充水容积V”“缓冲水容积V”“消防工作压力P”和“消防工作流程Q”； ——重新调整分类及分类标记，取消了优先参数系列； ——将标志牌内容（GA 30—1992的5.3）单独列出，成为本部分第8章；——对设备控制柜的性能要求（GA 30—1992的5.7）进行了修改； ——对设备控制柜的性能要求（GA 30—1992的5.11）进行了修改； ——将气体顶压系统（GA 30—1992的5.12）独立为标准的第5部分；——增加了部分“要求”所对应的“试验方法”。 本部分的附录A为规范性附录。 本部分由公安部消防局提出。 本部分由全国消防标准化技术委员会第二分技术委员会（CSBTS/TC113/SC2）归口。 本部分由公安部天津消防科学研究所负责起草，黑龙江省公安厅消防局参加起草。 本部分主要起草人：杨震铭、赵永顺、王鹏翔、张少禹、迟立发、
补气式供水设备
补气式供水设备的构成与原理 气压给水设备的主体部分是气压水罐。在工作中罐内始终保持一定体积的空气和一定数量的水。由于空气具有溶于水的特性，逐渐被输出的水带走，加之气压水罐附件的质量及安装不当等原因都会造成气体泄漏现象，很难达到理想密封而丝毫无渗漏的程度。所以在运行中气压水罐内的空气会逐渐减少，水的体积则相对增大。这样就减少了调节水量，导致水泵频繁起动，加速了机泵的磨损。为了使气压水罐内经常保持一定量的空气，除了保证其制造质量、选择优质附件、设计合理的安装位置以防止漏气外，对失气后的气压水罐，尚应使空气能得到及时的补充，以减少机泵频繁启动，保证整机的最佳运行状态。为此，在气压给水设备中必须设置补气装置。在气压水罐内的水超过最高水位，空气量减少，造成气水比例失调时进行补气。 （1）空气压缩机（气泵）补气是较早使用也是较简单的一种补气方法。即在气压水罐罐外另设一台小型空气压缩机。当失气后，在最高设计压力停泵时，气压水罐内停泵水位超过最高设计水位，在最高设计水位以上一定高度（2-3CM）设置水位电极，控制空压机起动，启动后经一定时间空气压缩机停止运行。 在较大的气压水罐中多采用空气压缩机进行补气，空气压缩机的性能应根据气压水罐的容积和罐内压力大小而定。空气压缩机的压力应稍大于气压气压水罐的最大工作压力。 当工程中设有空气压缩机站和空气压缩机管道系统时，气压水罐的补气可利用压缩空气管道的压缩空气。再压缩空气管道上装设电磁阀，由水位继电器起闭电磁阀。 我国现代气压给水设备已很少采用这种补气方法，因为空气压缩机补气需要增加设备，且容易使空气压缩机的润滑油进入气压水罐，造成水质污染。一般在非饮用水给水设备中可以使用此种补气方法。 （2）泄空补气。对于允许短时停水，用水压力不大和水压稳定要求不严的小型气压水罐，可以采用定期泄空罐内存水的方法进行补气。再泄水的同时打开设在罐顶的进气阀，使空气补入。将进气阀和泄水阀关闭后再启动水泵投入。进气管设在气压水罐顶部，一般管径为15MM，在放空泄水的同时，开启进气管向罐内充气在正常运转时进气管关闭。一般每半月放水充气一次。放空泄水罐设在罐的底部，一般管径为50MM。 （3）射流补气。利用水射流造成局部真空吸气的原理进行补气。在水泵出水管的旁通管上装设一个射流器，当需要补气时水泵启动后水经射流器进入气压水罐，射流器在通过水的同时吸入空气，空气随水进入气压水罐，实现补气的目的。其补气量可用阀门开启度来调节。如不需补气时关闭射流器前阀门。如补气过多可用手动或自动排气阀释放多余的空气。 （4）水泵吸水管上的装置补气： 1）利用水泵吸水管上的阀门进行补气。水泵工作时，打开水泵吸水管上的补气阀门，利用水泵自吸能力补入空气，直到积累空气量达到所需工况为止。这种补气方式系统简单，操作方便，但它的补气量有限，不宜用作启动前的充气，如吸水底阀稍有漏水，易将吸水管泄空，对于水泵重新工作造成困难，也给补气带来困难，而底阀往往由于水锤作用而造成漏水，有时用安装两个底阀的方法来解决这个问题。 2）在水泵吸水管上设补气罐进行补气。将止回阀装在水泵吸水管上，并在止回阀与水泵之间装设一个补气罐，当水泵开动时，吸水管内形成负压，把补气罐内的水吸走，空气通过进气阀进入补气罐，当补气罐内水位降到一定位置时，浮球下降堵住补气罐的吸水口，阻止空
消防气压给水设备
消防气压给水设备QB QB系列隔膜泵 ①——气压罐，密闭的压力容器，内部用来充气充水 ②——水泵，送水至罐及管网 ③——空气机，保证最大气压Pmax供应，补充漏失气体 ④——控制器 压力继电器：启闭水泵 水位继电器：启闭空压机： 罐内空气起始压力高于管网所需要的设计压力，为Pmax，水在压缩空气的作用下被送至管网，随着罐内水量减少，水位下降，空气容积增大，气体压力降低，当气体压力降至Pmin时，压力继电器动作，随之水泵被启动，将水压至罐内及管网，当罐内水位不断上升，气体受到压缩，气压增加，当罐内压力达到设计最大工作压力时，水泵在压力继电器的作用下停止工作，重新由罐内向管网供水，如此周而复始
消防气压给水设备QW QW系列潜水排污泵 ①——气压罐，密闭的压力容器，内部用来充气充水 ②——水泵，送水至罐及管网 ③——空气机，保证最大气压Pmax供应，补充漏失气体 ④——控制器 压力继电器：启闭水泵 水位继电器：启闭空压机： 罐内空气起始压力高于管网所需要的设计压力，为Pmax，水在压缩空气的作用下被送至管网，随着罐内水量减少，水位下降，空气容积增大，气体压力降低，当气体压力降至Pmin时，压力继电器动作，随之水泵被启动，将水压至罐内及管网，当罐内水位不断上升，气体受到压缩，气压增加，当罐内压力达到设计最大工作压力时，水泵在压力继电器的作用下停止工作，重新由罐内向管网供水，如此周而复始。
消防气压给水设备QH QH系列潜水混流泵 ①——气压罐，密闭的压力容器，内部用来充气充水 ②——水泵，送水至罐及管网 ③——空气机，保证最大气压Pmax供应，补充漏失气体 ④——控制器 压力继电器：启闭水泵 水位继电器：启闭空压机： 罐内空气起始压力高于管网所需要的设计压力，为Pmax，水在压缩空气的作用下被送至管网，随着罐内水量减少，水位下降，空气容积增大，气体压力降低，当气体压力降至Pmin时，压力继电器动作，随之水泵被启动，将水压至罐内及管网，当罐内水位不断上升，气体受到压缩，气压增加，当罐内压力达到设计最大工作压力时，水泵在压力继电器的作用下停止工作，重新由罐内向管网供水，如此周而复始。
变频恒压供水设备工作原理及原理图片
变频恒压供水设备工作原理及原理图 变频恒压供水设备工作原理这一相关知识，由兴崛供水为您全面讲述并提供工作原理图。 变频恒压供水设备工作原理：交流电动机的旋转速度与输入电的频率成正比，变频调速供水设备就是基于上述原理，采用压力传感器、可编程控制器、变频器及水泵电机构成以及设定压力为基准的闭环自动调节系统，具有控制水泵恒压供水的功能；通过压力传感器按受管网的压力信号，经微机与设定压力进行比较运算，输出调节参数送给变频器控制其频率的变化。用水量多时，频率提高，电机泵转数加快；反之频率降低，电机泵转数下降，既能保证用户用水又节省电能。 变频恒压供水设备一台变频器控制多台水泵”的多泵控制系统。在这里兴崛供水利用PLC设计一套变频调速恒压供水系统，该系统可根据管网瞬间压力变化自动调节某台水泵的转速和多台水泵的投入及退出，使管网主干管出口端保持在恒定的设定压力值，并满足用户的流量需求，使整个系统始终保持高效节能的最佳状态。可实现恒压变量、双恒压变量等控制方式，多种启停控制方式，该系统可以通过人意修改参数指令（如压力设定值、控制顺序、控制电机数量、压力上下限、PID值、加减速时间等）；具有完善的电气安全保护措施，对过流、过压、欠压、过载、断水等故障均能自行诊断并报警。 兴崛变频恒压供水设备是非常理想的一种节能供水设备，节能效果好，结构紧凑，占地面积小，运行稳定可靠，使用寿命长，方案设计灵活，供水压力可调，流量可大可小，完全可以取代水塔、高位水箱及各种气压式供水设备，可彻底免除水质的二次污染。全自动变频恒压供水设备亦用于改造原有老式泵房设备，改造后同样可以达到高效节能、自动恒压供水的目的。 变频恒压供水设备组成： 变频恒压供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能
气压供水设备(气压罐)的设计公式
长沙中崛供水设备有限公司 气压供水设备(气压罐)的设计公式 气压供水设备(气压罐)的设计公式 1、气压罐消防稳压泵的选择： 稳压泵的扬程： Hb=Hy2+Pmin+Hs2=51mH2O 式中：Hy2—— 水箱最低水位至气压罐最低水位间的静水压(MPa); Hs2——水箱至气压罐总水头损失(MPa); 气压罐稳压泵流量： Q=Vf/Tx 2、气压罐设计最小工作压力和设计最大工作压力的计算： 为保证消防供水安全可靠，气压罐设计最小工作压力，应满足最不利点灭火设备或用水设备的水压要求：Pmin=HC+∑hω+HZ
长沙中崛供水设备有限公司 式中：Pmin——气压罐设计最小工作压力(MPa); HC——最不利点灭火设备或用水设备所需的水压(MPa); ∑hω——最不利管路的沿程和局部水头损失(MPa); HZ—— 最不利点灭火设备或用水设备与气压给水设备(气压罐)最低水位间的静水压(MPa); (1) 消火栓(气压罐)系统： Pmin=HC+∑hω+HZ=0.50MPa Pmax=Pmin/α=0.50/0.75=0.667MPa (2) 自动喷洒(气压罐)系统： Pmin=HC+∑hω+HZ=0.153MPa Pmax=Pmin/α=0.153/0.75=0.204MPa (3) 由此确定气压罐的最大工作压力为0.667MPa,最小设计压力为0.50MPa 3、立式气压罐水罐设计水位的计算：
长沙中崛供水设备有限公司 气压罐设计最高水位： hmax=(1-α/β)H=(1-0.75/1.1) 1.75=0.557m 式中：H——立式气压罐总高度(m); 气压罐设计最低水位： hmin=(1-1/β)H =(1-1/1.1) 1.75=0.159m; 4、气压罐的水罐空气部分容积： Vk=αVZ/β =0.75 1.98/1.1=1.35m3 5、气压罐的水罐非调节水容积： △Vω=(1-1/β)VZ =(1-1/1.1) 1.98=0.18m3 6、1.气压罐总容积： VZ=βVω/(1-α)=1.1 045/(1-0.75)=1.98m3 式中：VZ——气压罐总容积(m3); α——气压罐压缩空气充装比，取α=0.75; β——气压罐容积附加系数，取β=1.1
室内外消防给水系统消防给水设施(正式版)
文件编号：TP-AR-L9410 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 室内外消防给水系统消 防给水设施(正式版)
室内外消防给水系统消防给水设施 (正式版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 消防给水设施包括消防水源（消防水池）、消防 水泵、消防增（稳）压设施（消防气压罐）、消防水 箱、水泵接合器和消防给水管网等。 一、消防水泵 消防水泵是通过叶轮的旋转将能量传递给水，从 而增加了水的动能、压能，并将其输送到灭火设备 处，以满足各种灭火设备的水量、水压要求，它是消 防给水系统的心脏。目前消防给水系统中使用的水泵 多为离心泵，因为该类水泵具有适应范围广、型号 多、供水连续、可随意调节流量等优点。
这里的消防水泵主要指水灭火系统中的消防给水泵，如消火栓泵、喷淋泵、消防转输泵等。 （一）设置要求 消防水泵是指在消防给水系统中（包括消火栓系统、喷淋系统、和水幕系统等）用于保证系统给水压力和水量的给水泵。消防转输泵是指在串联消防泵给水系统和重力消防给水系统中用于提升水源至中间水箱或消防高位水箱的给水泵。 在临时高压消防给水系统、稳高压消防给水系统中均需设置消防泵。在串联消防给水系统和重力消防给水系统中，除了需设置消防泵外，还需设置消防转输泵。消火栓给水系统与自动喷水灭火系统宜分别设置消防泵。 消防水泵和消防转输泵的设置均应设置备用泵。备用量的工作能力不应小于最大一台消防工作泵。自
消防气体顶压给水设备
消防气体顶压给水设备 《产品特性文件表》申报指南 1.基本要求 1.1 产品特性文件表要严格依据产品的设计文件、工艺文件、产品标准、检验报告等技术资料及型式试验样品实物、实物照片、定型图纸、产品说明书、铭牌标志等出具。 1.2 产品特性文件表内容应填写完整，并加盖公章。认证委托方、生产者、生产企业名称应与认证申请材料、企业注册文件及公章一致。 1.3 填表时间应据实准确。 1.4 产品名称、型号规格应按相应实施规则及产品标准中规定的名称和表示方式填写。 2.填写指南 2.1 “铭牌标志” 将产品的铭牌照片粘贴在特性文件表附页指定空白处，并附产品说明书，产品实物照片。申报单位应对照“项目”一栏要求及产品标准的有关规定，对于铭牌照片、操作指导书中不完全的部分及缺少部分，如：警示用语等其它信息，据实填写于特性文件表对应栏目中。 注： 1)基本性能参数：应包括消防额定工作压力、消防顶压最大工作流量、气压水罐总容积、气压水罐设计安全使用寿命、储气瓶组个数、储气瓶组充气压力、水泵台数、设备总功率等。 2)系统示意图、简要的操作说明：铭牌上应具有系统示意图和操作说明。
3)标志: 指获证后3C标志的施加方式及位置。 4)警告用语:指设备各部位使用的警告用语。 2.2“关键元器件” 1）顶压系统减压装置 应填写减压装置的具体的规格型号、生产单位，并将减压装置出厂合格证或质量合格证明书（照片、复印件等）粘贴在特性文件表附页指定空白处。另附减压装置的照片。 2）储气瓶组安全泄放装置 应填写储气瓶组安全泄放装置具体的名称，如：安全泄放膜片；应填写安全泄放装置具体的型号规格、生产单位，并将产品出厂合格证或质量合格证明书（照片、复印件等）粘贴在特性文件表附页指定空白处。 2.3“产品特性参数” 申报单位应对照“项目”一栏要求，对照产品设计文件及产品实物填写。 1)额定工作压力 应填写设备气体顶压系统设定的额定工作压力。 2)顶压最大工作流量 应填写设备设定的满足消防额定工作压力条件下的的最大给水流量。3）顶压系统减压装置的工作压力范围 应填写顶压系统减压装置进口处的工作压力范围。 4）顶压系统储气容器的类别、设计定型要求 容器类别：填写是无缝气瓶还是焊接气瓶； 设计定型要求：①提供经国家质检总局授权的气瓶设计文件审核机构确认的容器设计图样；②提供气瓶型式试验报告；③提供批量检验产品质量证明书。
最新固定消防设施试题
固定消防设施试题
固定消防设施试题(A卷) 一,填空题(共20分,每空1分) 1,火灾自动报警系统一:般由 ___________,___________,_____________,消防控制设备和电源等部分组成. 2,火灾自动报警的基本形式有:_________系统,________和 __________系统. 3,光电感烟探测器根据火灾所产生烟雾颗粒对光的吸收和散射作用可分为_________型和__________型两种. 4,在有梁的顶棚上设置感烟探测器,感温探测器时:当梁突出顶棚的高度小于_____时,可不计梁对探测器保护面积的影响;当梁突出顶棚的高度超过_______时,被梁隔断的每个梁间区域至少应设置一只探测器. 5,自动喷水灭火系统是由______-,_______,水流报警装置 (________和_______)等组件,以及管道,供水设施组成. 6,自动喷水灭火系统按喷头的开启形式,可分为__________喷头系统和________头系统;按报警阀的形式,可分为_________系统,_________系统,预作用系统和雨淋系统. 7,消防控制室设备面盘前的操作距离:单列布置时不应小于 ________;双列布置时不应小于________.
二,单项选择题(共20题,每题1分) 1,不宜选用离子感烟的场所( ) A,相对湿度长期大于95%; B,电子计算机房,通讯机房,电影或电视放映室 C,有电器火灾危险的场所 D,饭店,旅馆,教学楼,办公楼的厅堂,卧室 2,从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的步行距离,不应大于( ). A,20m B30m C40m D50m 3,气流速度大于( )时,不宜选用离子感烟探测器. A,3m/s B,4m/s C,5m/s D,6m/s 4,手动火灾报警按钮,应安装在墙上距地(楼)面高度( )处. A,1.0m B,1.2m C,1.5m D 1.6m 5,疏散通道上的防火卷帘,在感烟探测器动作后,卷帘下降至距地(楼)面( )m; A,1.5 B,1.6 C,1.7 D,1.8 6,首层发生火灾,火灾应急广播宜先接通( ) A,本层,二层及地下各层 B,本层及地下各层 C,本层及二层 D ,二层及地下各层 7，不应火灾探测器至墙壁、梁边的水平距离，不应小于（） A、0.2m B、0.5m C、0.8m D、1m
气压给水设备
XQ系列气压给水设备 概述 XQ系列气压给水设备是一种兼有升压、调节、储水、供水、蓄能和控制水泵启停等多种功能的给水设备，该设备利用密闭容器--气压水罐，由水泵将水压入罐内，然后利用罐内贮存气体的可压缩和膨胀的性能，将罐内贮存的水压送入水管网，并可满足用水点水压、水量等要求；该设备在水泵运行或非运行时间均能自动、连续的向给水系统供水，具有与水塔和水箱同等的功能。 XQ系列气压给水设备可根据需要设置在任何位置、建筑物的任意层次和高度，不受限制，施工现场只须接通电源和连接给水管道，施工及使用极为方便；该设备利用气压或液位自动仪表实现水泵的自动控制；气压水罐内最低工作压力按系统最不利处配水点或消火栓所需水压计算确定，完全能确保用水点水压要求且气压水罐是密闭的容器，水质不易被污染。’ XQ系列气压给水设备体积小、占地省，可与其他设备集中管理；可取消水箱、水塔等建筑，具有重要的经济意义。该设备广泛用于给水管网的水压经常或周期性不足的场合，对压力要求较高的建筑和因某些原因不可能设置水箱或水塔的建筑，生活小区等。施工现场临时供水和消防系统尤为适用。 气压给水设备的组成 1、水源 ２、水泵 ３、压力表 ４、气压水罐 ５、止回阀 ６、闸阀 ７、充气阀 ８、安全阀 ９、配水管道
工作原理： 气压给水设备的工作原理为：当水泵工作时， 水送至给水管网的同时，多余的水进入气压水 罐，罐体内水室扩大并将罐内的气体压缩，气 窒缩小罐内压力也随之升高，压力升至最高工 作压力P2时，水泵停转，并利用罐内被压缩气 体的压力将罐内贮存的水不断送入给水管网， 随之水室缩小，气室扩大，罐内压力也随之下 降，压力降至最低，工作压力P1时，水泵重新 启动，如此周而复始，不断运行，其工作原理 见图。 XQBl型消防稳压气压供水设备 工作原理： 在系统处于稳定状态下，由于气压罐漏气，罐内 压力降低。当降低0．2公斤压力时，压力传感 器发出信号，通过电控箱开启电磁阀，排出罐内 的水，当水位降到下限时，电磁阀关闭，液位传 感器发出信号，控制补水泵开始工作，给气压罐 补水补气。 当水位达到上限时，补水泵停止。但罐体内压力 未达到所定的最高工作压力时，电磁阀开启，罐 体排水。当水位降到下限时，补水泵再次启动， 这样循环多次，直到罐内压力，水位都达到所规 定的位置时补水泵停止。保证罐内随时保持额定
室内外消防给水系统消防给水设施
室内外消防给水系统消防给水设施 消防给水设施包括消防水源（消防水池）、消防水泵、消防增（稳）压设施（消防气压罐）、消防水箱、水泵接合器和消防给水管网等。 一、消防水泵 消防水泵是通过叶轮的旋转将能量传递给水，从而增加了水的动能、压能，并将其输送到灭火设备处，以满足各种灭火设备的水量、水压要求，它是消防给水系统的心脏。目前消防给水系统中使用的水泵多为离心泵，因为该类水泵具有适应范围广、型号多、供水连续、可随意调节流量等优点。 这里的消防水泵主要指水灭火系统中的消防给水泵，如消火栓泵、喷淋泵、消防转输泵等。 （一）设置要求 消防水泵是指在消防给水系统中（包括消火栓系统、喷淋系统、和水幕系统等）用于保证系统给水压力和水量的给水泵。消防转输泵是指在串联消防泵给水系统和重力消防给水系统中用于提升水源至中间水箱或消防高位水箱的给水泵。 在临时高压消防给水系统、稳高压消防给水系统中均需设置消防泵。在串联消防给水系统和重力消防给水系统中，除了需设置消防泵外，还需设置消防转输泵。消火栓给水系统与自动喷水灭火系统宜分别设置消防泵。 消防水泵和消防转输泵的设置均应设置备用泵。备用量的工作能力不
应小于最大一台消防工作泵。自动喷水灭火系统可按用一备一或用两备一的比例设置备用泵。 根据《建筑设计防火规范》的规定，下列情况下可不设备用泵： 1.当工厂、仓库、堆场和储罐的室外消防用水量小于等于25L/s。 2.建筑的室内消防用水量小于等于10L/s时，可不设置备用泵。（二）消防泵的选用 所选消防泵的产品应符合国家标准《消防泵》GB6245，并通过国家消防装备质量监督检验中心的检测。选择消防水泵的主要依据是：流量、扬程及其变化规律。通常可按以下要求选定： 1.水泵的出水量应满足消防水量的要求。 2.水泵的扬程应在满足消防流量的条件下，保证最不利点消火栓的水压要求。 3.最好是选用Q—H特性曲线平缓的水泵。 4.消防水泵一般均不应少于两台，一台工作，其余备用。单台泵的流量应按消防流量选择，同一建筑物尽量选用同型号水泵，以便于管理。关于消防专用水泵选用可以参考国家建筑标准设计图集《消防专用水泵选用及安装》。 （三）消防泵的串联和并联 1.消防泵的串联是将一台泵的出水口与另一台泵的吸水管直接连接且两台泵同时运行。消防泵的串联在流量不变时可增加扬程。故当单台消防泵的扬程不能满足最不利点喷头的水压要求时，系统可采用串联消防给水系统。消防泵的串联宜采用相同型号、相同规格的消防泵。
固定式灭火系统基本术语
术语及其定义 3．1 基本术语 3．1．1 抑制时间holding time 灭火剂封闭火灾危险区使其熄火的一段时间。 3．1．2 喷射时间discharge time 喷射出设计规定的灭火剂所经历的时间。 3．1．3 喷射强度discharge rate 单位时间，向单位面积或单位体积喷射的灭火剂量。 3．1．4 设计用量design quantity 喷射到计算防护区中的灭火剂总量。如有要求，也应包括抑制时间所用的灭火剂量。3．1．5 灭火剂总用量supply quantity 灭火剂的设计用量、补偿量、管网的剩余量和贮存容器剩余量的总和。 3．1．6 均衡系统balanced system 装有两个及以上喷嘴且管网的每一个节点处灭火剂流量均被等分的灭火系统。3．1．7 非均衡系统unbalanced system 装有两个及以上喷嘴且管网的一个或多个节点处，灭火剂流量不等分的灭火系统。3．1．8 封闭空间enclosure 不能关闭的孔口面积低于设计允许值的非燃烧结构空间。 3．1．9 应急手动操作manual emergency operation 在紧急状态下，手动操作释放灭火剂。 3．2 消防给水系统术语 3．2．1 消防水源fire water supply
提供消防用水的水源。 3．2．2 消防水池fire pool 蓄存消防用水的水池。 3．2．3 消防水箱fire water tank 蓄存消防用水的水箱。 3．2．4 市政供水管网municipal network water supply 城市公共供水管道网络。 3．2．5 消防泵站fire pump station 供消防用水的泵站。 3．2．5．1 水泵接合器pump adapter 连接消防车机动泵向建筑物输送消防用水的接口。3．2．5．2 辅助泵auxiliary pump 消防泵站中，辅助用消防泵。 3．2．5．3 补水泵make-up pump 向管道系统补充给水的辅助泵。 3．2．5．4 增压泵pressure pump 用来增加管道给水压力的辅助泵。 3．2．5．5 稳压泵stabilized pressure pump 用于保持管道给水压力稳定的辅助泵。3．2．5．6 压气泵compression pump 向气压水罐充气的辅助泵。 3．2．5．7 备用泵back up pump
消防供水设备
消防供水设备 一、消防供水设备产品简介 “消防供水设备”是为消防灭火工程配套的设备，主要作用：保持水灭火管网的消防压力，发生火警打开水灭火设备能立即喷出充实水柱，给报警联动启动大消防泵赢得30秒以上的初期灭火扑救时间，直至消防主泵全负荷启动进行，由于该设备能始终保持管网压力，使管网不存空气启动大消防泵不打呛管网无颤动危险。 二、消防供水设备产品特点 1）起动方式：该设备具有自动、手动、远距离消防联动三种控制方式，设备可就地启动紧急消防按钮启动，也可由消防中心远距离启动。变频柜设有消防起停信号接口，设备接到消防信号，立即进入消防恒压供水状态，一台泵故障或流量不够时，可自动变频动另起一台泵。消防信号解除，立即恢复至平时消防稳压状态。为防止自动变频万一故障，系统还设有手动工频启动功能。 2）稳压功能：变频柜在自动模式无消防信号时，设备处于变频稳压工作状态，由压力表采集管网水压限信号，当管网水压降至稳压下限时，消防泵变频运行，向消防管网补水，当管网水压达到稳压上限时，消防泵停止运行，此时由气压罐向管网补水稳压。 3）自动换泵功能：消防主泵具有周期轮换运行功能，换泵周期由变频柜程序设定，一般设定为24小时。若设备检测到某台泵故障时，立即切换到另一台泵稳压运行，并报警显示。 4）自动(手动)巡检功能：虽然平时消防泵自动换泵稳压运行，但对水泵定期巡检还是十分必要，以防偶然因素导致水泵长期不运转而“锈死”。巡检周期为及巡检运行时间由程序设定。巡检时若水泵故障，系统可自动报警。 5 ）智能消防功能：因火灾或管网漏水严重，在无消防信号情况下，设备自动进入消防高恒压供水状态，并报警。 7）多种保护及故障报警功能：系统具有断相、过负荷、接地、欠压等保护及报警功能。 8）控制接口：系统设有水位接口，用于缺水报警指示。另外还设有与消防中心相联的联动、反馈接口，实现远距离自动启动和泵运行状况反馈。根据要求可提供标准的RS485通讯接口，便于远程监控。
消防增压稳压给水设备
消防增压稳压给水设备 《产品特性文件表》申报指南 1.基本要求 1.1 产品特性文件表要严格依据产品的设计文件、工艺文件、产品标准、检验报告等技术资料及型式试验样品实物、实物照片、定型图纸、产品说明书、铭牌标志等出具。 1.2 产品特性文件表内容应填写完整，并加盖公章。认证委托方、生产者、生产企业名称应与认证申请材料、企业注册文件及公章一致。 1.3 填表时间应据实准确。 1.4 产品名称、型号规格应按相应实施规则、实施细则及产品标准中规定的名称和表示方式填写。如：消防稳压给水设备、消防增压给水设备、消防增压稳压给水设备。 2.填写指南 2.1 “铭牌标志” 将产品的铭牌照片粘贴在特性文件表附页指定空白处，并附产品说明书，产品实物照片。申报单位应对照“项目”一栏要求及产品标准的有关规定，对于铭牌照片、操作指导书中不完全的部分及缺少部分，如：警示用语等其它信息，据实填写于特性文件表对应栏目中。 注： 1)基本性能参数 a）消防稳压给水设备和消防无负压（叠压）稳压给水设备 基本性能参数应包括稳压压力上限、稳压压力下限、气压水罐总容积
或稳流补偿器总容积、止气/充气压力或取水压力下限、气压水罐设计安全使用寿命、操控柜总功率、水泵台等数。 b）消防增压给水设备 基本性能参数应包括消防额定工作流量、消防额定工作压力、操控柜总功率、水泵台数等。 c）消防增压稳压合用给水设备 基本性能参数应包括稳压压力上限、稳压压力下限、消防泵启动压力、止气/充气压力、消防额定工作流量、消防额定工作压力、气压水罐总容积或稳流补偿器总容积、气压水罐设计安全使用寿命、水泵台数、操控柜总功率等。 2)系统示意图、简要的操作说明：铭牌上应具有系统示意图和操作说明。 3)标志: 指获证后3C标志的施加方式及位置。 4)警告用语:指设备各部位使用的警告用语。 2.2“关键元器件” 1）橡胶隔膜 具有橡胶隔膜的设备应填写橡胶隔膜具体的规格型号、生产单位，并将产品出厂合格证或质量合格证明书（照片、复印件等）粘贴在特性文件表附页指定空白处。 不存在此产品关键元器件时，填“/”。 2）稳流补偿装置 具有稳流补偿装置的设备应填写稳流补偿装置具体的规格型号、生产单位，并将产品出厂合格证或质量合格证明书（照片、复印件等）粘贴在特性文件表附页指定空白处。
固定消防设施的操作规程示范文本
固定消防设施的操作规程 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
固定消防设施的操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 （一）消防水泵、泡沫泵的操作 1.启动前的检查与准备 1.1消防水泵、泡沫泵均采用离心泵清水泵，工艺均采 用环泵式流程。首先要检查机泵个部位的固定螺栓有无松 动，泵的连轴器的两轴是否同心，端面间隙是否合适，检 查泵机组周围有无杂物。 1.2按泵转动方向盘3-5圈，检查转动是否灵活，有无 卡紧现象及杂音。 1.3检查并调整好盘根的松紧程度，检查排污系统是否 畅通。 1.4检查并调整好仪表是否齐全准备，灵活好用。 1.5检查消防池水量，泡沫罐储量是否符合规定。
1.6按真空泵操作规程启动真空泵给消防水泵罐待启。 2.启泵 2.1接到灭火命令后，按离心泵操作规程按启动按钮。缓慢打开泵出口阀，根据需要调整好泵压及流量。 2.2将泡沫比例混合器手柄指示转移到所需要的泡沫指数上。 2.3泡沫泵的出口压力不得超过0.03Mpa。等泵运转正常后逐渐打开出口阀。同时打开比例混合器的入口阀、出口阀和通向泡沫液罐的阀门。混合器入口压力一般在0.6-1.2Mpa即可，最好为0.9Mpa。 2.4整混合器进口压力，保证泡沫产生器标准压力 5Mpa的要求。罐上泡沫产生器若比泡沫泵的相对位置高1.3米，泡沫管线的摩阻为2M时，则泡沫泵的出口压力应调整到稍大于0.65Mpa即可。 2.5泵运行中按“看、听、摸、查、报、记”六字
