某小区光纤入户实际工程设计
光纤入户设计方案
光纤入户设计方案综合布线系统工程——住宅小区光纤到户设计方案XXX目录第一章概述1.综合布线系统建设2.工程概况3.系统综述第二章设计依据与原则1.设计依据2.设计原则3.设计遵守的规范第三章系统设计说明1.需求分析2.系统构成第四章产品的选择第一章概述1.综合布线系统建设综合布线系统建设是指在建筑物内部或校园、工业园区等场所内，对各种信息传输线路进行规划、设计、安装和管理，实现各种信息传输设备的互联互通。
综合布线系统建设是现代化建筑物、校园、工业园区等场所信息化建设的重要组成部分，是信息化建设的基础。
2.工程概况本工程是一项住宅小区光纤到户设计方案，主要包括室内光纤布线系统、室内布线系统、室外光缆布线系统、室外管道系统、室外接头盒系统等。
本工程的建设旨在提高小区居民的信息化水平，为小区居民提供更加便捷、高效、安全、可靠的信息服务。
3.系统综述本系统是以光纤为主线，以室内、室外布线系统为基础，以多媒体信息传输为目标的综合布线系统。
系统包括室内光纤布线系统、室内布线系统、室外光缆布线系统、室外管道系统、室外接头盒系统等。
系统具有高速率、高带宽、低误码率、抗干扰能力强、安全可靠等特点，可满足小区居民对高速、稳定、可靠的信息服务的需求。
第二章设计依据与原则1.设计依据本设计方案的主要依据是《住宅小区光纤到户设计规范》和《综合布线系统工程设计规范》。
2.设计原则本设计方案的设计原则是：先进性、可靠性、实用性、经济性、可维护性、可扩展性和规范性。
3.设计遵守的规范本设计方案遵守的规范主要有：《住宅小区光纤到户设计规范》、《综合布线系统工程设计规范》、《建筑电气设计规范》、《建筑智能化系统工程设计规范》等。
第三章系统设计说明1.需求分析本系统的需求分析主要从以下几个方面进行：1）用户需求分析：根据小区居民的需求，确定系统的功能和性能要求。
2）环境需求分析：根据小区的地理环境、气候条件等，确定系统的可靠性和稳定性要求。
住宅小区光纤到户工程设计

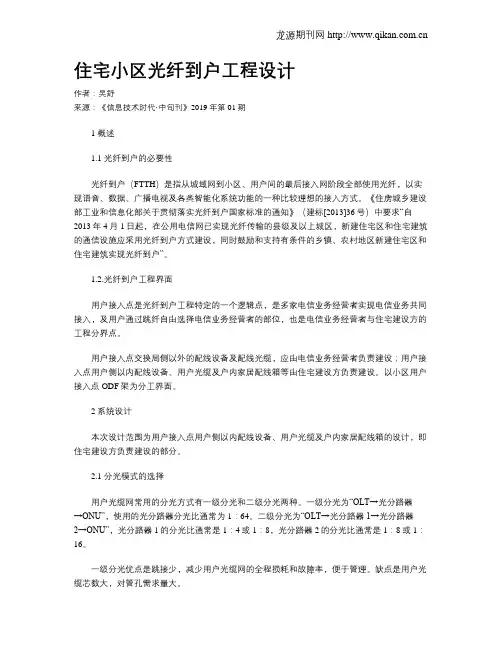

住宅小区光纤到户工程设计作者：吴舒来源：《信息技术时代·中旬刊》2019年第01期1 概述1.1 光纤到户的必要性光纤到户（FTTH）是指从城域网到小区、用户间的最后接入网阶段全部使用光纤，以实现语音、数据、广播电视及各类智能化系统功能的一种比较理想的接入方式。
《住房城乡建设部工业和信息化部关于贯彻落实光纤到户国家标准的通知》（建标[2013]36号）中要求“自2013年4月1日起，在公用电信网已实现光纤传输的县级及以上城区，新建住宅区和住宅建筑的通信设施应采用光纤到户方式建设，同时鼓励和支持有条件的乡镇、农村地区新建住宅区和住宅建筑实现光纤到户”。
1.2.光纤到户工程界面用户接入点是光纤到户工程特定的一个逻辑点，是多家电信业务经营者实现电信业务共同接入，及用户通过跳纤自由选择电信业务经营者的部位，也是电信业务经营者与住宅建设方的工程分界点。
用户接入点交换局侧以外的配线设备及配线光缆，应由电信业务经营者负责建设；用户接入点用户侧以内配线设备、用户光缆及户内家居配线箱等由住宅建设方负责建设。
以小区用户接入点ODF架为分工界面。
2 系统设计本次设计范围为用户接入点用户侧以内配线设备、用户光缆及户内家居配线箱的设计，即住宅建设方负责建设的部分。
2.1 分光模式的选择用户光缆网常用的分光方式有一级分光和二级分光两种。
一级分光为“OLT→光分路器→ONU”，使用的光分路器分光比通常为1：64。
二级分光为“OLT→光分路器1→光分路器2→ONU”，光分路器1的分光比通常是1：4或1：8，光分路器2的分光比通常是1：8或1：16。
一级分光优点是跳接少，减少用户光缆网的全程损耗和故障率，便于管理。
缺点是用户光缆芯数大，对管孔需求量大。
二级分光优点是光缆芯数相对较小，对管孔需求较小，缺点是增加了跳接点、线路衰耗和故障点，另外管理难度大大增加。
因此，一级分光模式适用于用户密度高的小区，二级分光模式适用于用户分散的小区。
住宅小区光纤入户施工方案
住宅小区光纤入户施工方案1. 简介住宅小区的光纤入户施工方案是指在住宅区域内将光纤网络引入到每个住户的家庭中的一种实施方案。
本文将介绍光纤入户施工的步骤、所需材料、施工流程以及注意事项。
2. 施工步骤2.1 规划与设计在开始施工前，需要进行规划与设计工作。
这包括调研小区内的住户数量，分析网络需求，确定光纤线路的布设方案，确定光纤终端箱的位置，计划光纤接入点的数量等。
2.2 材料准备在施工前，需要准备一些必要的材料，包括光纤缆线、光纤终端箱、模块和配件等。
2.3 线缆铺设在住宅小区内，需要将光纤缆线从光纤接入点引入到每个住户的家庭中。
在线缆铺设过程中，需要注意保护线缆，避免损坏。
2.4 终端箱安装在每户的家庭中，需要安装光纤终端箱。
终端箱是连接光纤缆线和用户设备的重要设备。
在安装终端箱时，需要确保其位置合理，便于维护和管理。
2.5 光纤接入点连接将光纤接入点与每个住户的光纤终端箱连接起来。
这一过程需要保证连接的稳定性和可靠性，以确保网络的正常运行。
2.6 测试与调试完成光纤入户施工后，需要对整个网络进行测试与调试，以确保网络的稳定性和性能。
测试内容主要包括光纤线路的质量测试、终端设备的连接测试等。
3. 注意事项在进行住宅小区光纤入户施工时，需要注意以下事项：•确保施工过程中的安全性，注意施工现场的防护，避免意外事故发生。
•根据各户的具体需求，进行合理规划和设计，确保光纤线路的布设合理，充分满足用户需求。
•在线缆铺设过程中，需要避开其他管道和管线，避免对其造成影响。
•在安装终端箱和连接光纤接入点时，需要遵循相应的操作规范，确保设备的稳定和安全性。
•在施工结束后，需要及时清理施工现场，保持整洁。
4. 施工流程图以下是住宅小区光纤入户施工的流程图：graph LRA[规划与设计] --> B[材料准备]B --> C[线缆铺设]C --> D[终端箱安装]D --> E[光纤接入点连接]E --> F[测试与调试]5. 总结住宅小区光纤入户施工是实现高速网络覆盖的重要环节。
光纤入户施工设计方案(住宅小区FTTH解决方案)
综合布线系统工程住宅小区光纤到户设计方案北讯智能科技目录第一章、概述 (2)一、综合布线系统建设 (2)二、工程概况 (3)三、系统综述 (3)第二章、设计依据与原则 (4)一、设计依据 (4)二、设计原则 (4)三、设计遵守的规 (5)第三章、系统设计说明 (6)一、需求分析 (8)二、系统构成 (9)第四章、产品的选择 (10)一、产品的选择原则 (10)二、NORTEC 光纤到户解决方案 (10)三、产品主要特性指标 (11)第五章、系统测试 (18)一、双绞线缆传输测试 (18)二、光纤传输通道测试 (18)第六章、综合布线设备总清单 (18)第七章、质量保证及服务 (19)一、预期工期 (19)二、库存及最短到货时间 (19)三、投入人力 (19)四、质保 (20)五、用户培训 (20)六、竣工文档 (20)第八章、附录 (21)第一章、概述一、综合布线系统建设近年来，基于互联网协议的骨干网和IP局域网发展迅速，成为宽带网络主要的传送方式。
作为信息高速公路的“最后一公里”，接入网技术已经成为目前关注的焦点。
在光接入网中，无源光网络（PON，Passive Optical Network）技术打破了传统的点到点解决方法，采用光纤作为传输媒介，不包含有源节点，具有对业务透明、运行维护费用低和易于升级等优点，是三网（互联网、电信网、广播电视网）融网的理想平台。
因此 FTTH已成为必然的选择和发展方向。
二、工程概况城闽侯南城新区闽侯县市民文化广场旁（闽侯县西江滨大道-市民广场西侧），该项目建筑面积约225956平方米。
各楼栋划分如下：⏹1#、2#、3#、5#~8#为高层居住楼；⏹9#~12#为4层别墅；见小区平面示意图:三、系统综述本布线系统满足如下的技术要求：●符合最新的住宅区和住宅建筑光纤到户通信设施工程设计规，充分保证计算机网络的高速、可靠的信息传输要求。
●能在现在和将来适应技术的发展，所有插座端口都支持数据通讯和图象传递。
光纤入户工程实施方案
光纤入户工程实施方案光纤入户工程实施方案1. 背景介绍目前，随着互联网的广泛应用，传统的铜质网络已经不能满足高速宽带的需求。
光纤入户作为一种新型的宽带接入技术，以其高速、大带宽的优势成为了市场的主流趋势。
本方案的目的是针对某小区进行光纤入户工程的实施，以提供高速稳定的宽带服务。
2. 施工前准备工作2.1 工程规划：根据小区现有网络情况，结合用户需求，确定光纤接入的位置和路线，并编制详细的工程规划方案。
2.2 网络调研：了解光纤入户工程实施过程中可能遇到的问题和挑战，包括小区内已有的电缆线路、管道布局等。
2.3 材料采购：根据工程规划的需要，采购光纤线缆、熔接盒、光纤终端盒等材料。
3. 施工流程3.1 搭设光纤主干线路：根据工程规划，先在小区内搭设光纤主干线路，包括埋设管道、敷设光纤线缆等。
3.2 连接用户终端：确定用户需要接入光纤的位置，将线缆布线至用户终端处，并进行熔接，确保光纤输出信号的稳定和可靠性。
3.3 安装终端设备：根据用户需求，安装光纤终端盒和相应的路由器、交换机等设备，以实现网络接入。
3.4 测试与调试：对光纤入户工程进行全面测试和调试，确保光纤网络的正常运行和传输质量。
4. 施工注意事项4.1 环境保护：施工过程中要注意保护小区内的绿化、道路、水电设施等公共设施，确保不造成不必要的损坏。
4.2 资源利用：合理利用现有的基础设施和资源，减少资源的浪费和重复建设。
4.3 安全施工：施工过程中要严格遵守安全操作规程，确保施工人员的安全，并避免对小区居民造成不必要的影响和骚扰。
4.4 完善后续服务：施工完成后，要及时开展用户培训和技术支持，确保用户对光纤网络的使用和维护具备相应的知识和技能。
5. 预期效果5.1 提供高速宽带服务：光纤入户工程的实施，将能够大大提升小区居民的上网体验，满足高速宽带的需求。
5.2 促进小区发展：高速稳定的网络将吸引更多的企业和居民入驻，促进小区的发展和经济增长。
小区FTTH光纤入户设计方案
小区FTTH光纤入户设计方案一、项目概述近年来，随着光纤到户FTTH技术的不断发展，XX省FTTH的用户数再不断的增加。
目前电信、移动等通信运营商已开始将发展目标定义为FTTH,并已开始对兰州市网络进行改造，已逐步将光纤布放到小区用户家门口。
相比较而言，有线电视的FTTH的改造则比较滞后，目前采用的仍然在采用光纤到楼栋的技术，原因是光纤到户成本较大。
但是FTTH是今后网络发展的必然趋势，只有光纤才能达到IooMbPS以上带宽到户，因此FTTH已成为必然的选择和发展方向。
二、项目设计内容为了应对FTTH发展的紧迫形势，我们先己某新建小区为例，进行有线电视FTTH的设计和研究。
某小区现有9栋楼。
每栋高层1个单元，每栋楼18层高，每层有4户，每栋楼72户。
则小区住户为648户。
设计小区有线电视系统采用FTTH的方式。
每户一台ONU作为家庭接收设备，用这种形式实现光纤入户三、项目设计方案3.1设计原则1.入户采用光纤到户，每户开通带宽约20M,公共服务点（医院、学校、宾馆、银行、商场）1000Mo2.光纤传输采用FTTH（光纤到户）方式。
3.能承载标清数字电视、高清电视、互动点播、IPTV、公共信息、政务及资讯信息和其它数据综合业务。
4.ONU的接收光功率为-18dBm-—20dBm3.2设计方案根据小区楼栋的分布情况，对小区9栋楼和公共服务点（学校、商场）进行网络设计，首先选择小区5号楼地下室内一间做为小区机房，在机房内安装机柜和IoGPON设备和3台1*4的分路器。
每栋楼在三层、七层、十层、十一层、十四层、十七层楼内弱电井内安装分配箱，箱内放置分路器。
进行光缆敷设、入户光缆采用室内悬挂式布线光缆。
光缆接至家庭智能终端箱内。
箱内安装有ONU设备。
电视机和家庭电脑通过室内已安装电缆和数据线连接至ONU设备，即可实现电视和数据信号的接收。
4.3设计指标1、设备接收指标：ONU的接收光功率为-18dBm-—2OdBm2、用户端指标每户带宽不小于20M,公共服务点不小于IoOoM。
光纤到户工程设计方案
光纤到户工程设计方案第一部分：项目背景1.1 项目概述随着信息技术的发展和互联网的普及，光纤通信技术已成为当前宽带通信发展的主要趋势。
光纤到户工程是指利用光纤技术将宽带接入用户家庭，供用户实现高速、稳定的宽带上网，是宽带接入网络的一种重要形式。
本项目计划在某城市多个小区内进行光纤到户工程建设，提供高速宽带接入服务，以满足用户日益增长的宽带需求。
1.2 项目目标通过本项目，实现以下目标：(1) 提高用户宽带接入速度和稳定性，提升用户体验。
(2) 推动城市数字化建设，促进信息经济发展。
(3) 实现信息消费升级，促进社会经济发展。
第二部分：项目调研2.1 技术调研对目前光纤到户技术进行深入调研，了解当前行业的先进技术、标准和发展趋势。
包括光纤通信设备、光纤接入网络技术、光纤接入终端设备等，保证项目采用的技术处于国内外领先水平。
2.2 市场调研对目标小区周边宽带市场进行调研，了解用户对宽带需求的具体情况、接入方式和服务需求。
同时，分析竞争对手的情况，了解市场空间及发展潜力。
2.3 环境调研对工程建设所需用地、管线走向、管线占用及开挖难度等进行环境调研，确保工程建设符合法规要求，且对环境影响最小化。
第三部分：工程规划3.1 工程范围本项目拟在某城市的多个小区内进行光纤到户工程建设，涉及小区内的光纤接入网络、光分纤箱、光纤接入终端等设备的铺设和安装。
3.2 工程流程工程主要包括：规划设计、管线建设、设备铺设、光纤接入网络系统调试和维护等。
3.3 工程设施(1) 光纤接入网络：包括光纤主干线路和光纤侧线路的铺设，并采用合适的布线结构，确保网络的稳定性和可靠性。
(2) 光分纤箱：根据小区实际情况设置合适数量的光分纤箱，方便光纤的分布和连接。
(3) 光纤接入终端：根据用户需求，安装光纤接入终端设备，确保用户端的接入和使用。
第四部分：工程设计4.1 管线设计(1) 确定管线走向：根据小区的地理特点、建筑布局、电信干线等，确定光纤接入管线的走向，保证管线的合理布局。
小区光纤入户设施工程方案
小区光纤入户设施工程方案一、项目背景随着信息化的快速发展，网络已经成为我们日常生活中不可或缺的一部分。
互联网的进入已经成为人们的日常生活必备。
为了满足居民对高速、稳定的网络需求，越来越多的小区开始建设光纤入户网络。
光纤入户网络是一种高速、低延迟、高可靠性的网络连接方式，是目前最为主流的网络接入方式之一。
二、项目概况本项目为某小区光纤入户设施建设工程，总面积为XXXX平方米，共涉及XX栋居民楼。
主要建设内容包括光纤室内走线、光纤到户配线、光缆敷设、光纤终端设备安装等。
三、工程内容1. 光纤室内走线光纤室内走线是指将主干光缆引入小区内部，通过管道、架空线槽等方式将光缆铺设至每栋居民楼内的楼道或机房。
光缆的走线应符合国家相关规范，保证光缆的安全及可靠性。
2. 光纤到户配线光纤到户配线是指将室内布线终端设备与户内用户终端设备进行连接，完成用户接入网络的工作。
配线采用光纤收束疏化技术，保证光纤的安全、整齐、美观。
3. 光缆敷设光缆敷设是指将光缆从主干线路引入小区内部，通过地沟、地埋管、架空线槽等方式进行敷设。
光缆敷设需要考虑地形地貌、交通情况等因素，保证光缆的安全及通达性。
4. 光纤终端设备安装光纤终端设备是指光纤网络接入设备，包括光纤接入终端、光纤交换机等设备。
根据小区实际情况，确定设备的位置、数量及连接方式，确保设备的安装及调试顺利进行。
四、工程流程1. 前期准备确定设施建设区域、确定施工方案、编制工程施工计划、购置施工所需物资设备等。
2. 现场勘测测量光缆敷设的线路长度、确定光纤到户配线的具体位置、了解室内走线的可行性等。
3. 施工备料准备施工所需的光缆、光纤配线设备、光纤终端设备等。
4. 光缆敷设根据现场具体情况进行光缆敷设工作，包括地沟开挖、管道铺设、架空线槽安装等。
5. 室内走线根据楼道结构及居民楼的具体情况，进行室内光缆走线工作。
6. 光纤到户配线根据用户需求及实际情况，进行光纤到户配线工作，确保用户接入网络的正常使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1绪论 (1)
1.1本课题的研究背景以及意义 (1)
1.2 光纤入户的概念及其现实意义 (1)
1.2.1光纤入户概念 (1)
1.1.2 光纤入户的优势 (2)
1.2 关于AUTO CAD2007 (3)
2光纤入户技术分析 (6)
2.1无源光网络技术（PON） (6)
2.2 PON应用场景 (8)
3 南郊分区世秀小区FTTH改造 (10)
3.1 工程说明 (10)
3.1.1 概述 (10)
3.1.2 光缆设计 (11)
3.1.3 光纤主要技术指标 (12)
3.2设计图纸 (13)
3.2.1 路由图 (15)
4张家郑家村FTTH改造实例 (19)
4.1 工程说明 (19)
4.1.1 概述 (19)
4.1.2安装要求 (19)
4.1.3经济技术分析 (20)
4.3设计图纸 (20)
5 FTTH分析与期待 (23)
5.1 简述国内外FTTH发展 (23)
5.2 国内FTTH的继续发展 (24)
总结 (25)
致谢 (26)
参考文献 (27)
1绪论
1.1本课题的研究背景以及意义
通信技术的发展用日新月异来形容一点都不会为过，特别是网络发展的速度，快的已经令人瞠目结舌，中国网民数量更是与日俱增。
根据中国互联网信息中心的统计，截至2011年12月底，中国网民数量突破5亿，达到5.13亿，全年新增网民5580万。
互联网普及率较上年底提升4个百分点，达到38.3%。
在这个数字面前，以往的宽带已经无法满足这样巨大的上网需要了，解决越来越严重的网络负担已经成为一个很严重的亟待解决的问题。
而光纤通信相对比传统电话线上网（ADSL）而显现出的传输量大、保密性好且抗干扰性强的特点在目前看来将会是这个问题最好的解决办法，在光纤通信中的光纤入户（即FTTH—Fiber to The Home）无疑会将光缆通信设计做到最理想的地步。
于是，光纤入户也就应运而生的从理论走向了现实，今年武汉、广州等地已经开始了光纤入户的实际设计。
现在烟台地区的联通部门已经着手开始了光纤入户的改造计划，上海邮电设计咨询有限公司烟台分公司是本次改造的委托公司之一，该公司已经开始在山东境内做关于光纤入户的工程设计了。
毕业设计课题为光纤入户实际工程设计项目。
在网络全面普及甚至已经出现带宽无法满足需求的情况下，希望能够通过该公司各设计的逐步实现来解决日益严重的网络负担问题。
1.2 光纤入户的概念及其现实意义
1.2.1光纤入户概念
所谓光纤入户，指的是运营商把光纤直接通到用户家里，然后再通过光电转换，实现宽带上网和固定电话等功能。
相对于ADSL等铜线接入方式，光纤接入具有大容量、长距离和抗电磁干扰等优点，能为用户提供更加高速、稳定的宽带服务。
光纤入户，又被称为光纤到屋，指的是宽带电信系统。
它是基于光纤电缆并采用光电子将诸如电话三重播放、宽带互联网和电视等多重高档的服务传送给家庭或企业。
光纤通信由于自身得天独厚的抗干扰性、低重量、强大的存储量等优点作为信息传输的媒介被广泛应用。
而利用已建设成的输电线路敷设光缆会是最经济实惠的,所谓输电线路敷设光缆，就是光缆伴随输电线路铺设，这样做不仅可以节省人力物力，而且还方便维护。
中国地域辽阔，具有相当丰富的电力线路资源。
国内有25，094.16公里的500KV和330KV电力线路， 107，348.06公里的220KV线路，如果再算上110KV线路那么共计总共有310，000公里，所以国内的输电线路是具有相当大的应用前景的。
在目前的形式下，光纤通信无论从主观还是客观角度来说，都已经成为了解决日益繁重的网络负担的最佳解决办法。
光纤通信在武汉、广州等地已经开始建设使用了，在烟台也就是本地区，设计的地区范围正在无限的扩张中，相信用不了多久，光纤通信就会像现在的宽带入网一样普及了。
1.1.2 光纤入户的优势
FTTH的优势主要是有五点：第一，本身作为无源网络，从局端到用户的过程中，其中端已可能做到无源；第二，因为其的带宽比较宽，长距离的传输恰好符合开发商的大规模运作方式；第三，由于是在光纤上承载的业务，保密性得到了保障；第四，由于带宽比较宽，支持的协议也会更多；第五，随着技术的发展，包括点对点、1.25G和FTTH的方式都制定了比较完善的功能。
在光接入家族，还有FTTB(Fiber To The Building)光纤到大楼，FTTC(Fiber To The Curb)光纤到路边，FTTSA(Fiber To The Service Area)光纤到服务区等等。
将光纤直接接至用户家，其带宽、波长和传输技术种类都没有限制，适于引入各种新业务，是最理想的业务透明网络，是接入网发展的最终方式。
虽然现在移动通信发展的速度惊人，但由于带宽是有限的，其终端体积不会太大等因素，人们依然追求性能相比较而言占优的固定终端，也就是希望实现光纤入户。
光纤入户的优势在于它具有极强大的带宽，这个诱人的优势在目前看来是解决从互联网主干网到用户桌面的“最后一公里”瓶颈现象的最好方案。
在国内，光纤入户也是势在必行，光纤入户的实验网也已经在武汉、成都等城市开展，预计本年度开始，在我国从沿海到内地，从东到西将兴起光纤入户建设的高潮。
可以说光纤入户是光纤通信的一个亮点，伴随着相应技术的成熟与实用化，成本进一步降低到家庭能承受的水平， FTTH 的大趋势是不可阻挡的。
1.2 关于AUTO CAD2007
AutoCAD 2007是一款高精度的图形设计软件，此软件是由美国Autodesk公司于八十年代开发研制的，其间经历了尽二十次的版本升级换代，至今已发展到AutoCAD 2007。
它集二维绘图、三维建模、数据管理以及数据共享等诸多功能于一体，将AutoCAD软件的应用推向了高潮，使广大图形设计人员能够轻松高效地进行图形的设计与绘制工作。
AUTO CAD是在FTTP工作中非常倚重的一个软件，在设计过程中，绘画每次工程的路由图以及系统图的阶段时，必须依靠该软件进行详尽的介绍，以求能够更加直观的反应出每项工程的每个细节，使得施工人员一目了然。
接下来简单的大体介绍下AUTO CAD2007。
AutoCAD 2007的界面主要包括标题栏、菜单栏、工具栏、绘图区、命令行、状态栏等六大部分，本节将简单讲述各组成部分的功能及其一些相关的常用操作。
标题栏主要用于显示当前正在运行的程序名和当前被激活的图形文件名称。
标题栏左端的图标是AutoCAD 2007的程序图标，双击该图标按钮，可以快速退出AutoCAD 2007
绘图软件；单击该图标按钮，可以打开菜单，用于对操作窗口进行控制等。
在程序图标右侧，显示的是AutoCAD 2007的应用程序名称。
在程序名称的后面显示的是当前绘图文件的名称，如“Drawing1.dwg”。
标题栏最右边的三个按钮是窗口控制按钮，分别是“最小化”、“还原/ 最大化”、“关闭”，用于控制AutoCAD窗口的大小。
菜单栏为用户提供了【文件】、【编辑】、【视图】、【插入】、【格式】（Format）、【工具】、【绘图】、【标注】、【修改】、【窗口】、【帮助】等十一个主菜单。
AutoCAD的常用制图工具和管理编辑等工具都分门别类的排列在这些主菜单中，用户可以非常方便的启动各主菜单中的相关菜单项，进行必要的图形绘图工作。
具体操作就是在主菜单项上单击左键，展开此主菜单，然后将光标移至需要启动的命令选项上，单击左键即可。
菜单栏左端的图标为AutoCAD文件图标，双击该图标即可以关闭当前文件；菜单栏最右边图标按钮是AutoCAD文件的窗口控制按钮，如“最小化”、“还原/ 最大化”、“关闭”，用于控制图形文件窗口的显示。
各菜单的主要功能如下：
（1）【文件】菜单是主要用于对图形文件进行设置、管理和打印发布等；
（2）【编辑】菜单主要用于对图形进行一些常规的编辑，包括复制、粘贴、链接等命令；（3）【视图】菜单主要用于调整和管理视图，以方便视图内图形的显示等；
（4）【插入】菜单用于向当前文件中引用外部资源，如块、参照、图像等；
（5）【格式】菜单用于设置与绘图环境有关的参数和样式等，如绘图单位、颜色、线型及文字、尺寸样式等；
（6）【工具】菜单为用户设置了一些辅助工具和常规的资源组织管理工具；
（7）【绘图】菜单是一个二维和三维图元的绘制菜单，几乎所有的绘图和建模工具都组织在此菜单内；。
