桥梁上部结构主要施工方法和施工流程图
第八章上部结构、桥面系主要施工方法和施工流程第一节主桥支座、拱脚安装一、主桥支座安装完成主桥墩身、桥墩盖板盖梁砼浇注、待砼强度达到要求后，经测量验收，在盖板盖梁上进行主桥拱脚下支座安装。
上道工序盖板盖梁施工时，在盖板盖梁上支座安装位置使用直径φ10cm长度根据支座预埋螺栓长度的PC塑料管预留安装支座地脚螺栓的预留孔。
盖板盖梁浇注完成混凝土，强度达到要求后对主桥拱脚下支座进行安装。
支座在供应商在场的情况下，按设计要求及参数对支座进行全面的检查，以验证支座的各项技术参数。
支座检验完成后，使支座复位到支座安装状态（正确位置应使支座前后、左右滑动量相等，固定支座应在支座的正中心）并临时锁紧、固结。
使用软绳吊装支座至盖板盖梁上，支座地脚螺栓安放到PC塑料管预留孔内，精调支座标高、里程等坐标参数，附合设计要求后，临时固接支座并在原PC塑料管预留孔内浇注砼，待砼达到强度后，再次对支座进行复测，测量时间及温度按设计要求进行，支座的复测工作至少进行三天，并在当天温度相对稳定、太阳没有出来以前进行测量工作。
测量所得数据用以评估墩身、支座在一定温度下的变化状况，为后续的主拱肋拼装，合龙、主拱肋监控提供必要的技术资料。
二、拱脚安装主桥主拱肋拱脚的安装精度是主拱肋起拱精度的基础，直接关系到两片拱肋间距、拱肋跨径的精度，拱脚安装精度是我们对拱脚安装最为关注的。
拱脚是采用钢板制作焊接成扁形八面体结构，内捆扎钢筋、浇注混凝土形成，整体吊装重量约10t，吊装使用缆索吊机或者吊车完成。
拱脚钢结构箱体安装完成后，在拱脚箱体内按设计要求捆扎钢筋，浇注混凝土。
待混凝土强度达到要求后，须再次对主拱肋拱脚段轴线进行复测，这时如拱肋轴线发生变化，可解除拱脚的临时固接，调节拱脚与支座的连结螺栓，主拱肋拱脚段轴线附合要求，锁紧支座与拱脚连结螺栓，恢复拱脚与盖板盖梁的临时固接，至此完成拱脚安装。
端横梁是主桥左右幅拱脚连联系构件，拱脚全部安装完成后，才能对端横梁混凝土的浇注。
桥梁上部结构的设计与施工

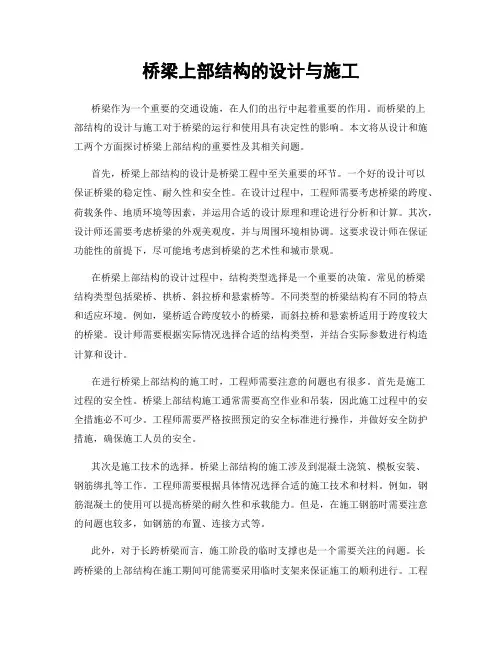

桥梁上部结构的设计与施工桥梁作为一个重要的交通设施，在人们的出行中起着重要的作用。
而桥梁的上部结构的设计与施工对于桥梁的运行和使用具有决定性的影响。
本文将从设计和施工两个方面探讨桥梁上部结构的重要性及其相关问题。
首先，桥梁上部结构的设计是桥梁工程中至关重要的环节。
一个好的设计可以保证桥梁的稳定性、耐久性和安全性。
在设计过程中，工程师需要考虑桥梁的跨度、荷载条件、地质环境等因素，并运用合适的设计原理和理论进行分析和计算。
其次，设计师还需要考虑桥梁的外观美观度，并与周围环境相协调。
这要求设计师在保证功能性的前提下，尽可能地考虑到桥梁的艺术性和城市景观。
在桥梁上部结构的设计过程中，结构类型选择是一个重要的决策。
常见的桥梁结构类型包括梁桥、拱桥、斜拉桥和悬索桥等。
不同类型的桥梁结构有不同的特点和适应环境。
例如，梁桥适合跨度较小的桥梁，而斜拉桥和悬索桥适用于跨度较大的桥梁。
设计师需要根据实际情况选择合适的结构类型，并结合实际参数进行构造计算和设计。
在进行桥梁上部结构的施工时，工程师需要注意的问题也有很多。
首先是施工过程的安全性。
桥梁上部结构施工通常需要高空作业和吊装，因此施工过程中的安全措施必不可少。
工程师需要严格按照预定的安全标准进行操作，并做好安全防护措施，确保施工人员的安全。
其次是施工技术的选择。
桥梁上部结构的施工涉及到混凝土浇筑、模板安装、钢筋绑扎等工作。
工程师需要根据具体情况选择合适的施工技术和材料。
例如，钢筋混凝土的使用可以提高桥梁的耐久性和承载能力。
但是，在施工钢筋时需要注意的问题也较多，如钢筋的布置、连接方式等。
此外，对于长跨桥梁而言，施工阶段的临时支撑也是一个需要关注的问题。
长跨桥梁的上部结构在施工期间可能需要采用临时支架来保证施工的顺利进行。
工程师需要针对具体施工现场进行临时支架的设计和施工。
临时支架的选用和布置需要充分考虑施工安全、临时建筑的稳定性和施工进度等因素。
综上所述，桥梁上部结构的设计与施工是桥梁工程中重要而复杂的部分。
空心板桥上部构造施工方案
空心板桥上部构造施工方案清晨的阳光透过窗帘的缝隙，洒在刚刚铺开的白纸上，我拿起笔，思绪开始流转，关于空心板桥上部构造施工方案的构思在脑海中逐渐清晰。
一、施工前准备1.1施工材料施工前，要确保所有材料的准备充足。
空心板、预应力钢束、混凝土、钢筋等材料，必须符合国家标准，并经过严格的质量检验。
1.2施工设备施工设备是施工顺利进行的关键。
包括混凝土搅拌车、泵车、吊车、模板、脚手架等，都必须提前进行检查和调试，确保其正常工作。
二、施工流程2.1搭设临时支架在施工现场，要搭设临时支架，以支撑整个空心板桥的上部结构。
支架的稳定性至关重要，必须严格按照设计方案进行施工。
2.2铺设底模底模是空心板桥的基础，铺设底模时，要注意平整度，确保混凝土浇筑时不会出现积水现象。
2.3安装空心板安装空心板是施工中的关键环节。
在安装过程中，要注意空心板的位置和方向，确保其与预应力钢筋的位置相匹配。
2.4预应力钢筋的张拉预应力钢筋的张拉是提高桥梁承载力的关键步骤。
张拉过程中，要严格按照设计要求进行，确保预应力钢筋的张拉力达到设计值。
2.5浇筑混凝土混凝土浇筑是施工中最为重要的环节。
在浇筑过程中，要注意混凝土的配比、浇筑速度和养护，确保混凝土的质量。
2.6拆除临时支架混凝土浇筑完成后，待混凝土达到一定强度后，即可拆除临时支架，进行下一步施工。
三、施工质量控制3.1材料质量控制材料的质量直接影响到工程的质量。
在施工过程中，要定期对材料进行检查，确保其符合国家标准。
3.2施工过程控制施工过程中的质量控制至关重要。
要严格按照设计方案和施工规范进行施工，确保每个环节都符合要求。
3.3施工安全控制施工安全是施工过程中不可忽视的问题。
要定期对施工现场进行检查，确保施工现场的安全设施完善，防止安全事故的发生。
四、施工进度安排施工进度的合理安排是保证工程按期完成的关键。
要根据施工现场的实际情况，制定合理的施工计划，确保每个环节都能按时完成。
五、施工难点及解决方案5.1难点一：空心板的安装空心板的安装是施工中的难点之一。
桥梁工程施工组织设计实施方案

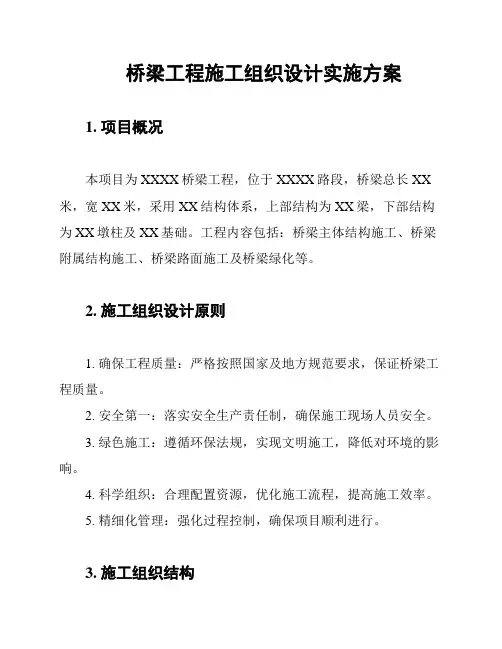

桥梁工程施工组织设计实施方案1. 项目概况本项目为XXXX桥梁工程，位于XXXX路段，桥梁总长XX 米，宽XX米，采用XX结构体系，上部结构为XX梁，下部结构为XX墩柱及XX基础。
工程内容包括：桥梁主体结构施工、桥梁附属结构施工、桥梁路面施工及桥梁绿化等。
2. 施工组织设计原则1. 确保工程质量：严格按照国家及地方规范要求，保证桥梁工程质量。
2. 安全第一：落实安全生产责任制，确保施工现场人员安全。
3. 绿色施工：遵循环保法规，实现文明施工，降低对环境的影响。
4. 科学组织：合理配置资源，优化施工流程，提高施工效率。
5. 精细化管理：强化过程控制，确保项目顺利进行。
3. 施工组织结构成立项目经理部，负责整个桥梁工程的施工组织与管理。
项目经理部下设以下几个部门：1. 工程技术部：负责施工方案的制定、技术交底及施工过程中的技术指导。
2. 质量安全管理部：负责工程质量、安全及环保的管理工作。
3. 材料设备部：负责施工材料的采购、储存及发放，设备的管理与维护。
4. 施工协调部：负责与各参建单位、政府部门及社区沟通协调。
5. 财务后勤部：负责项目财务管理、员工餐饮及住宿等后勤保障。
4. 施工方案及工艺1. 桥梁主体结构施工：采用现浇法、预制法等施工工艺，确保结构安全可靠。
2. 桥梁附属结构施工：包括排水、通风、照明等设施的安装，满足使用功能需求。
3. 桥梁路面施工：采用沥青混凝土路面，保证平整、耐磨、防水。
4. 桥梁绿化：选用适宜的绿化植物，实现生态环保。
5. 施工进度计划编制详细的施工进度计划，明确各阶段施工任务及完成时间。
根据工程实际情况，合理调整施工计划，确保工程按期完成。
6. 施工现场管理1. 施工现场布局合理，道路畅通，满足施工需求。
2. 施工区域设立明显标志，确保施工安全。
3. 施工现场卫生整洁，定期进行环境卫生整治。
4. 强化施工现场巡查，及时发现并解决问题。
7. 质量安全管理1. 建立质量管理体系，实行质量责任制。
桥梁上部结构施工方案
桥梁上部结构施工方案在桥梁工程中，上部结构施工是整个桥梁施工的重要环节之一，其施工方案设计的合理性直接影响到桥梁的安全性和耐久性。
本文将围绕桥梁上部结构施工方案展开讨论。
1. 施工前准备在进行桥梁上部结构施工前，必须进行详细的施工前准备工作。
包括但不限于：•确保施工所需人员、设备、材料等齐全；•制定详细的施工计划，并经过相关部门审批；•对施工现场进行全面的勘测和评估，确保施工安全；•准备必要的安全防护设施，确保施工环境安全。
2. 施工工艺2.1 拆除旧结构如果是在原有桥梁基础上进行改建或者维修，首先需要拆除旧的上部结构。
在进行拆除工作时，应注意保护桥梁的基础结构，避免对桥梁整体结构造成损坏。
2.2 浇筑桥墩对于桥梁上部结构来说，桥墩的浇筑是至关重要的一步。
在桥梁桩基施工之后，需要根据设计要求对桥墩进行浇筑。
在浇筑桥墩时，应注意施工质量和施工工艺，确保桥墩的稳定性和耐久性。
2.3 安装梁体梁体是桥梁上部结构的主要承载构件，其安装质量直接关系到桥梁的使用寿命和安全性。
在安装梁体时，应注意以下几点：•严格按照图纸要求进行安装，确保梁体位置准确；•使用专业的起重设备进行安装，确保梁体安全；•对梁体进行检查，确保质量合格。
2.4 铺设桥面桥面是桥梁上部结构的顶部部分，对于车辆通行和行人通行具有重要意义。
在铺设桥面时，应注意选择合适的材料，并严格按照施工工艺要求进行铺设，确保桥面平整、耐久。
3. 施工安全在进行桥梁上部结构施工时，施工安全是至关重要的。
施工单位应严格遵守相关安全规定，加强安全教育培训，确保施工人员遵守安全操作规程，做好施工现场安全管理。
4. 施工质量控制对于桥梁上部结构施工而言，施工质量控制是至关重要的。
施工单位应加强质量管理，确保施工过程中各项工作符合设计要求和施工标准，提高工程质量。
结语桥梁上部结构施工方案的设计和实施需要综合考虑多种因素，包括施工前的准备工作、施工工艺、施工安全和质量控制等。
