液晶显示器常见故障及主要测量点
液晶显示器维修指南
液晶显示器维修指南1.显示器整机无电这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。
不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、输入电感、开关管、稳压二极管等。
比较少见的故障是由主板cpu引起的电源不启动，这部分其实原理也比较简单，就是通过键控板到cpu，再通过cpu输出一个控制信号驱动电源变换集成电路工作。
2.显示屏亮一下就不亮了，但是电源指示灯常亮这种问题一般是高压异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，看的方法是“斜”。
检修的要点是对比修理法。
因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。
一般老机容易出问题的是升压变压器和灯管，新机的保护电路和工艺问题比较的多。
3.屏幕亮线或者是暗线．这种问题，一般是液晶屏的故障。
亮线故障一般是连接液晶屏本体的排线出了问题暗线一般是屏的本体有漏电，以上两种问题基本上没有维修价值的，因为一块屏的价格太高了。
但是却不会影响寿命的哦4.花屏或者是白屏．这种问题一般是屏的驱动电压出了问题，如果是屏的驱动电路在主板，那么应该是主板的故障，如果屏的驱动电路在液晶屏上，一般情况下屏就应该换了，维修的风险很大的。
5.偏色故障．一般可以进入维修调整模式进行调整。
6.其它相对少见的故障干扰.在不同的工作模式下，液晶显示器有可能出现一些干扰，大部分是正常现象，有少数是电路上带来的。
因为，液晶显示器的特殊生产工艺，造成了只有在标准的工作模式下检测到的问题才能够算是故障。
怎样保护液显:1．避免屏幕内部烧坏记住，CRT显示器能够因为长期工作而烧坏，对于LCD也如此。
所以一定要记住，如果在不用的时候，一定要关闭显示器，或者降低显示器的显示亮度，否则时间长了，就会导致内部烧坏或者老化。
这种损坏一旦发生就是永久性的，无法挽回。
所以一定要引起足够的重视。
液晶显示屏测试方法
液晶显示屏测试方法
液晶显示屏是现代电子设备中常见的显示器件，具有高清、低功耗、亮度高等优点，但也可能存在一些质量问题，如坏点、颜色偏差、亮度不均等。
因此，在生产和维护过程中需要对液晶显示屏进行测试，以保证其质量和性能稳定。
下面介绍几种常见的液晶显示屏测试方法。
1. 坏点检测
坏点是指液晶显示屏上出现黑点或白点的现象，这会影响显示质量和观感。
坏点检测可以通过在屏幕上显示红、绿、蓝等颜色单元格，来检测是否存在坏点。
如果发现屏幕上有坏点，应及时进行更换或修理。
2. 颜色校准
液晶显示屏的颜色应该符合国际标准，以避免色彩失真、偏差等问题。
颜色校准可以通过使用专业的校准仪器，或者通过人眼观察和调整，来确保液晶显示屏显示出正确的颜色。
3. 亮度/对比度检测
亮度和对比度是液晶显示屏的重要参数，会影响显示效果和能耗。
亮度/对比度检测可以通过专业的仪器或人眼观察，来检测液晶显示
屏的亮度和对比度是否符合标准，以调整或优化显示效果。
4. 响应时间测试
液晶显示屏的响应时间是指从输入信号到显示屏上显示出相应
影像的时间，影响屏幕的流畅度和清晰度。
响应时间测试可以通过专业的测试仪器或人眼观察，来检测液晶显示屏的响应时间是否符合标
准，以确保屏幕显示效果和流畅度。
总之，液晶显示屏测试是保证液晶显示器质量和性能稳定的必要步骤，可以通过检测坏点、颜色校准、亮度/对比度检测、响应时间测试等方法来完成。
在生产和维护过程中，需要严格按照测试标准进行操作，确保测试结果的准确性和可靠性。

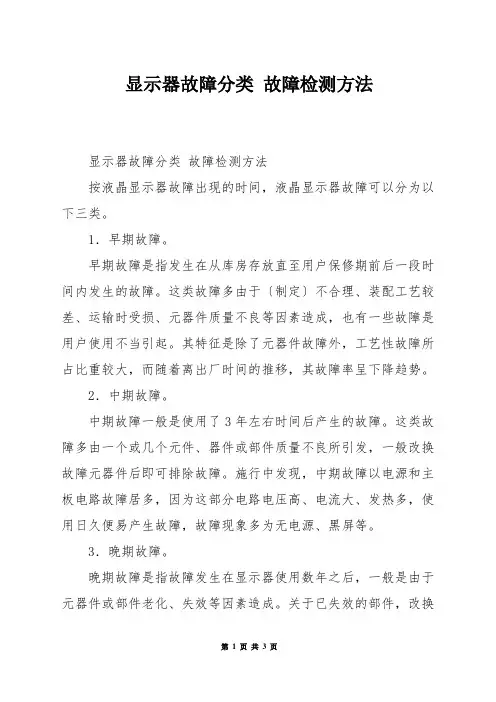

显示器故障分类 故障检测方法
显示器故障分类故障检测方法显示器故障分类故障检测方法按液晶显示器故障出现的时间，液晶显示器故障可以分为以下三类。
1．早期故障。
早期故障是指发生在从库房存放直至用户保修期前后一段时间内发生的故障。
这类故障多由于〔制定〕不合理、装配工艺较差、运输时受损、元器件质量不良等因素造成，也有一些故障是用户使用不当引起。
其特征是除了元器件故障外，工艺性故障所占比重较大，而随着离出厂时间的推移，其故障率呈下降趋势。
2．中期故障。
中期故障一般是使用了3年左右时间后产生的故障。
这类故障多由一个或几个元件、器件或部件质量不良所引发，一般改换故障元器件后即可排除故障。
施行中发现，中期故障以电源和主板电路故障居多，因为这部分电路电压高、电流大、发热多，使用日久便易产生故障，故障现象多为无电源、黑屏等。
3．晚期故障。
晚期故障是指故障发生在显示器使用数年之后，一般是由于元器件或部件老化、失效等因素造成。
关于已失效的部件，改换即可解决故障。
而关于相当部分属于部件老化的故障，其特点为晶体管等元器件连接导线焊接端的氧化、工作点的漂移、使用性能下降电阻元件的变值；电容器容量减少、消失及漏电等。
由于这类老化故障的现象往往并不显然，但病症却很顽固，因此必须特别加以重视。
故障检测方法1．测电流法测量电流是修理液晶显示器的基础方法之一。
它主要用于测量晶体管和集成电路块的负载电流和工作电流，以此来检测集成电路、晶体管及其电源负载是否正常等等。
只要所测得的晶体管或集成电路的负载电流正常，就可肯定该电路的工作状态基本正常。
反之，如果其电流与正常值相比变化很大，那就说明该电路有问题，可以对症下药，进行重点检查。
2．测电压法测量电压也是修理显示器的基础方法之一，在施行中常常用到。
它主要是测量电路和元器件的工作电压，以此来对故障部位和元器件进行判定。
测电压又可分为测交流电压和测直流电压两种类别。
测交流电压就是用万用表的交流电压档，来测量显示器电源的交流电压值。
液晶显示器常见的故障与解决方法
液晶显示器常见的故障与解决方法
1.显示器无法开机或开机后没图像：
-检查显示器的电源线是否插紧，确保电源正常供电。
-检查数据线是否松动或损坏，尝试更换数据线。
-检查电脑的显卡输出端口是否正常工作，尝试连接到其他显示设备上。
2.显示器图像模糊或失真：
-检查显示器的分辨率设置是否正确，确保与电脑的分辨率设置一致。
-调整显示器的亮度、对比度和色彩设置，可能需要进行适当的调整
以提高图像质量。
-清洁显示器屏幕表面，可能有灰尘或污垢导致图像模糊。
3.显示器出现闪烁或黑屏：
-检查数据线是否松动或损坏，尝试更换数据线。
-查看电脑的显卡设置，尝试降低刷新率以减少闪烁。
-适时更新显示器驱动程序，以确保与电脑系统的兼容性。
4.显示器颜色不准确或异常：
-检查显示器的色彩设置，确保设置正确。
-尝试调整显示器的色温和色彩平衡，以改变颜色表现。
5.显示器出现死点或亮点：
-死点是指显示器上出现的一个或多个点完全不亮，无法显示图像。
-亮点是指显示器上出现的一个或多个点常亮，无法显示其他颜色。
-避免使用尖锐的物体触摸屏幕，以防划伤或压坏液晶。
-如果死点或亮点数量较少且不明显，可以尝试使用软件修复工具。

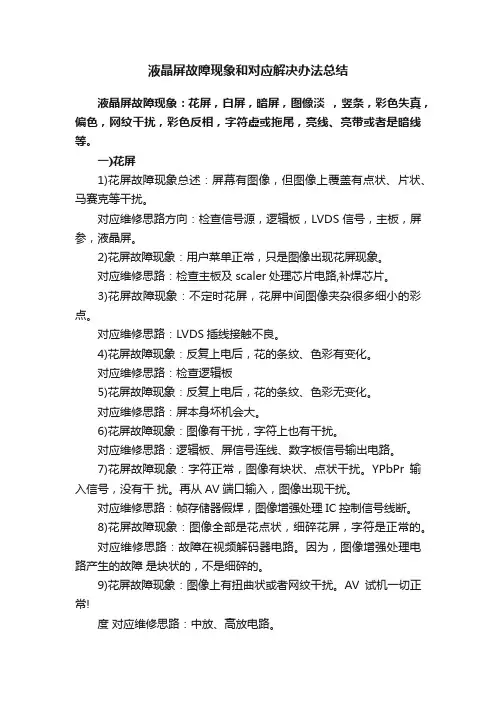

液晶屏故障现象和对应解决办法总结
液晶屏故障现象和对应解决办法总结液晶屏故障现象：花屏，白屏，暗屏，图像淡，竖条，彩色失真，偏色，网纹干扰，彩色反相，字符虚或拖尾，亮线、亮带或者是暗线等。
一)花屏1)花屏故障现象总述：屏幕有图像，但图像上覆盖有点状、片状、马赛克等干扰。
对应维修思路方向：检查信号源，逻辑板，LVDS信号，主板，屏参，液晶屏。
2)花屏故障现象：用户菜单正常，只是图像出现花屏现象。
对应维修思路：检查主板及scaler处理芯片电路,补焊芯片。
3)花屏故障现象：不定时花屏，花屏中间图像夹杂很多细小的彩点。
对应维修思路：LVDS插线接触不良。
4)花屏故障现象：反复上电后，花的条纹、色彩有变化。
对应维修思路：检查逻辑板5)花屏故障现象：反复上电后，花的条纹、色彩无变化。
对应维修思路：屏本身坏机会大。
6)花屏故障现象：图像有干扰，字符上也有干扰。
对应维修思路：逻辑板、屏信号连线、数字板信号输出电路。
7)花屏故障现象：字符正常，图像有块状、点状干扰。
YPbPr输入信号，没有干扰。
再从AV端口输入，图像出现干扰。
对应维修思路：帧存储器假焊，图像增强处理IC控制信号线断。
8)花屏故障现象：图像全部是花点状，细碎花屏，字符是正常的。
对应维修思路：故障在视频解码器电路。
因为，图像增强处理电路产生的故障是块状的，不是细碎的。
9)花屏故障现象：图像上有扭曲状或者网纹干扰。
AV试机一切正常!度对应维修思路：中放、高放电路。
10)花屏故障现象：图像规则块状花屏。
对应维修思路：主板缓存与主芯片通信不良。
11)花屏故障现象：花屏鬼影，整个屏幕有杂乱的彩色条纹。
对应维修思路：关掉图像对比度来判断.如果关掉对比度,图像缺色就说明故障点在主板的格式变换电路和LVDS连接线.反之,如果关掉对比度,图像基本正常,说明就是T-CON板的格式变换器没正常工作.逻辑板主查屏供电及芯片供电，格式变换器与帧存储器通讯，屏存储器数据损坏。
12)花屏故障现象：开机时左上方出现瞬间花屏。
液晶显示器维修手册
液晶显示器维修手册一、简介液晶显示器是现代电子设备中广泛使用的显示技术，但由于复杂的内部结构和电路，常常出现各种故障。
本手册将介绍液晶显示器的常见问题及其维修方法，以帮助读者解决问题并提高维修效率。
二、故障排查与诊断1. 无法开机- 检查电源线是否插紧- 检查插座是否通电- 检查是否有电源故障2. 显示画面异常- 出现花屏现象：重新插拔视频线，检查信号源是否正常- 显示模糊或颜色失真：检查信号线接触是否良好，进行芯片检测和更换- 亮度调节失效：检查背光灯管是否破损，更换不良效果3. 屏幕闪烁- 检查显示器与电脑的连接线是否接触良好- 检查电源是否稳定- 检查显卡驱动是否需要更新4. 触摸功能失效- 清洁触摸屏幕的表面，检查表面是否有划痕或损坏- 检查触摸板与主板的连接线是否断开- 重新校准触摸功能三、拆解与更换零件1. 工具准备- 甲字螺丝刀- 螺丝刀套装- 塑料开胶棒- 吸盘2. 拆解步骤a) 关闭电源，拔下电源线和视频线b) 使用吸盘把显示器前面板抽离c) 依次拆解背板、电路板和遮盖板，注意不要划伤电路板和相关零件3. 更换零件a) 根据故障现象找出需要更换的零件b) 谨慎拆卸故障部件，注意不要损坏其他零件c) 插入新零件，确保与相关线路连接稳固d) 重新组装显示器，注意线路的正常布放和连接四、维护与保养1. 清洁- 使用专用洁净布轻轻擦拭显示屏表面- 避免使用有腐蚀性的溶剂和清洁剂- 定期清理内部灰尘2. 使用- 避免长时间高亮度显示，以免影响屏幕寿命- 避免频繁开关屏幕，以减少电视背光管和电路板的损耗- 避免触摸屏幕用力过度，以免划伤或损坏五、安全注意事项1. 在拆解显示器时，务必注意安全，避免触电或其他意外伤害2. 当更换零件时，确保显示器断电，避免触及有电的部件3. 拆解零件时要轻拿轻放，避免损坏显示器的内部结构和电路4. 若遇到不确定的情况或操作困难，应该寻求专业人员的帮助，避免损坏设备六、结语本手册对液晶显示器的维修过程进行了简要介绍，包括故障排查与诊断、拆解与更换零件、维护与保养等方面。
液晶电视电源板常见的故障判断和检修方法
液晶电视电源板常见的故障判断和检修方法一、常见故障判断1.不开机：液晶电视按下开关后没有任何反应，无法开机。
2.开机但无显示：液晶电视能够开机，但屏幕无显示，完全黑屏或者显示的画面不清晰。
3.电视频繁重启：液晶电视开机后经常自动重启，无法正常使用。
二、液晶电视电源板故障检修方法1.不开机故障原因：电视没有任何反应，首先需要检查电源插座是否通电，以及电视电源线是否连接正常。
如果以上两个条件都满足，但电视仍然无法开机，可能是由于电源板损坏引起的。
检修方法：使用万用表检测电源板的输出电压是否正常，如果输出电压为零或者过低，则说明电源板出现故障。
此时建议更换电源板。
2.开机但无显示故障原因：电视能够开机，但屏幕无显示，可能是液晶面板或者背光模组损坏导致的。
检修方法：首先检查背光灯是否亮起，如果背光灯没有亮起，可以通过检查背光灯驱动回路是否正常来判断是否需要更换电源板。
如果背光灯亮起但屏幕无显示，可能是液晶面板故障。
此时建议将液晶面板拆下并更换。
3.电视频繁重启故障原因：电视开机后经常自动重启，可能是电源板或者主板故障导致的。
检修方法：首先检查电源板的输出电压是否正常，如果输出电压波动较大或者不稳定，可能是电源板损坏引起的。
此时建议更换电源板。
如果电源板正常，可能是主板故障引起的，建议更换主板。
三、注意事项1.在进行电视维修时，首先需要断开电源，并且等待一段时间，确保电视电源完全断开。
2.在更换电源板时，应根据液晶电视的型号选择相应的电源板型号，并使用静电手环等防静电装置，避免静电对电视电路的损坏。
3.如果您不具备相关的电器维修知识和技能，建议将电视送至专业的售后维修中心进行维修，以避免因操作不当导致更大的损失。
总结：液晶电视电源板故障多种多样，常见的故障判断和检修方法包括不开机、开机但无显示、电视频繁重启等问题。
在检修过程中，需要仔细检查电源插座、电视电源线的连接情况，并使用万用表等工具检测电源板的输出电压是否正常。
液晶显示器常见故障与维修
液晶显示器常见故障与维修方法一.不能开机1.目测一体板驱动有明显烧坏 ,常见的有保险负温度电阻烧坏测桥堆开关管PWM芯片有没短路.滤波电容有没爆漏液的换掉2.测电源板有没电压输出,或输出过低的换查开关管 PWM芯片供电达到3.测驱动板的各个供电如果过低换LDO元件.4.用示波器测量时钟两脚波形,一脚有波或全都无波换晶振,谐振电容换芯片5.测MCU复位脚3.3V电压无电压换上拉电阻延时电容 MCU6.供电时钟复位都正常还不亮刷程序换图像处理芯片7.某个按键漏电或卡死导致MCU无法识别按键信号而无法开机.二.开机保护(开机屏或电源灯闪一下暗)1.电源两路输出负载有短路,把负载断开如果电源电压正常就是后级的高压板驱动板有短路2.断开后电压正常接高压板后保护,大部分是高压板PWM芯片后级的DC TO推动管高压包有损坏短路的．有时灯管打火也会引起．3.检查一体板驱动板都正常时把按键换掉有大部分品牌机是控制不良引起开机就关机的，三.开机不亮暗屏1.首先测高压板供电电压是否正常，如果无供电，或供电电压低，则顺供电线路反追电路到电源2.测保险是否烧断，如果烧断可以直接短接，顺便检查升压管和降压管是否击穿或软击穿，如果升压管击穿，还要查一下升压电容3.测降压管D极电压在8.5V左右，如果较低，低于5V，可以拆掉过压保护稳压二极管，如果故障依旧，仔细测升压管是否软击穿4.如果降压管D极电压基本为0V，证明降压管没有工作，测开启电压是否正常。
开启电压正常（按开关有0V和3至5V），再检查开关控制三极管是否有虚焊和断极，PNP型三极管E，C极之间很容易断极。
5.如果振荡芯片供电脚电压较低，大多都是振荡芯片内部短路所至6.测振荡芯片控制信号输出脚电压，一般为2至10V之间。
如果太低或接近供电电压，一般都是芯片损坏所至。
四.开机亮一下马上暗屏，或使用一段时间后暗屏1.首先测高压板供电电压是否偏低，如果偏低肯定是由电源次级的滤波电容漏电、鼓包引起，也可以不测电压，直接看电容是否鼓包（电源次级低，占80%的情况是此原因）2.补焊降压电感3.看升压电容是否虚焊、鼓包，升压管是否击穿烧糊；4.如果有两只保险，而其中有一只被烧断，也会引起上述故障；5.用外接灯管的方法试一下（怀疑灯管坏或脱焊）6.确定上述1-5元件都没问题就可以直接短接，振荡芯片过流保护角（SCP）对地短接，如果灯管长亮，亮度稳定证明此脚对地的虑波电容漏电7.如果某只灯管不亮，亮度低，图像偏色闪动，可以根据灯管的状态判断是哪路有问题，如时可以两路对比维修8.测灯管低压反馈端电压A、如果反馈电压为0V(说明没有反馈)，在测一下升压便压器高压是否有输出（用拉弧的方法），没有高压则问题出在此电路的供电保险，降压电感、降压管、升压电容、升压管等元件；如果有高压则问题出在高压耦合电容、灯管座、灯管本身B、如果有反馈电压1)、有，但较低，问题出在灯管上或高压输出端对地的电容漏电（电容拆掉可不装）2)、有，但较高，而且不稳定，一般都是反馈电路中对地的电容漏电，一定要原值代换。
