恒流源式差分放大电路Multisim仿真
恒流源式差分放大电路multisim仿真
题目一恒流源式差分放大电路Multisim仿真在Multisim中构建恒流源式差分放点电路，如图1．1．1所示，其中三极管的β1=β2=β3 =50，r bb’1= r bb’2 =r bb’3=300Ω，调零电位器Rw的滑动端调在中点。
图1.1.1恒流源式差分放大仿真电路1.1利用Multisim的直流工作点分析功能测量电路的静态工作点，结果如下：图1.2 恒流源式差分放大电路的静态分析可得：U CQ1=U CQ2=4.29661V (对地)U BQ1=U BQ2= -15.40674 Mv (对地)则I CQ1=I CQ2=（Vcc-U CQ1）/R C1=(12-4.29661)/100 mA=0.077 mA =77μ A1.2加上正弦输入电压，由虚拟示波器可以看到U C1与u1同相。
1.3计算分析当Ui=10mV时，利用虚拟仪器表可测得U0=1.549V,Ii=154.496 nA，图1.4 恒流源式差分放大电路虚拟仪器表则A d=-U0/Ui=-1.549/10*10-3=-154.9Ri=Ui/Ii=10/154.496*103kΩ=64.73 kΩ在两个三极管的集电极之间接上一个负载电阻R L=100 kΩ，此时可测得U0=516.382mV。
前面已测得当负载电阻开路时U0’=1.549V,则R0=（U’0/U0-1）R L=（1549/516.384-1）*100 kΩ=199.97 kΩ1.4 实验结论：在三级管输出特性的恒流区，当集电极电压有一个较大的变化量ΔU CE时，集电极电流i c基本不变。
此时三级管c、e之间的等效电阻r ce=Δu CE/Δi c的值很大。
用恒流源三级管充当一个阻值很大的长尾电阻Re，既可在不用大电阻的条件下有效的抑制零漂，又适合集成电路制造供工艺代替大电阻的特点，因此，这种方法在集成运放中被广泛采用。
题目二电子灭鼠器的设计2.1设计电路：利用Protel 99SE设计一个红外线灭鼠器的电路。
模拟电子电路multisim仿真(很全 很好)
仿真1.1.1 共射极基本放大电路按图7.1-1搭建共射极基本放大电路，选择电路菜单电路图选项（Circuit/Schematic Option ）中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等。
１. 静态工作点分析选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point）（当然，也可以使用仪器库中的数字多用表直接测量）分析结果表明晶体管Ｑ１工作在放大状态。
２. 动态分析用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入，输出波形。
由波形图可观察到电路的输入，输出电压信号反相位关系。
再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。
３. 参数扫描分析在图７.１－１所示的共射极基本放大电路中，偏置电阻Ｒ１的阻值大小直接决定了静态电流ＩＣ的大小，保持输入信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失真情况。
选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis），在参数扫描设置对话框中将扫描元件设为Ｒ１，参数为电阻，扫描起始值为１００Ｋ，终值为９００Ｋ，扫描方式为线性，步长增量为４００Ｋ，输出节点５，扫描用于暂态分析。
４. 频率响应分析选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终止频率为１GHz，扫描形式为十进制，纵向刻度为线性，节点５做输出节点。
由图分析可得：当共射极基本放大电路输入信号电压ＶＩ为幅值５mV的变频电压时，电路输出中频电压幅值约为０.５Ｖ，中频电压放大倍数约为－１００倍，下限频率（Ｘ１）为１４.２２Hz，上限频率（Ｘ２）为２５.１２MHz，放大器的通频带约为２５.１２MHz。
由理论分析可得，上述共射极基本放大电路的输入电阻由晶体管的输入电阻rbe限定，输出电阻由集电极电阻Ｒ３限定。
仿真实验--差分电路仿真实验
仿真实验三差分电路仿真实验一、实验目的（1）通过Multisim来仿真电路，测试差分放大电路的静态工作点、差模电压放大倍数、输入电阻和输出电阻；（2）加深对差分放大电路原理的理解；（3）通过仿真，体会差分放大电路对温漂的抑制作用；二、实验平台Multisim 10.0三、实验原理差放的外信号输入分差模和共模两种基本输入状态。
当外信号加到两输入端子之间，使两个输入信号V i1、V i2的大小相等、极性相反时，称为差模输入状态。
此时，外输入信号称为差模输入信号，以V id表示，且有:当外信号加到两输入端子与地之间，使V i1、V i2大小相等、极性相同时，称为共模输入状态，此时的外输入信号称为共模输入信号，以V ic表示，且:当输入信号使V i1、V i2的大小不对称时，输入信号可以看成是由差模信号Vid和共模信号V ic两部分组成，其中动态时分差模输入和共模输入两种状态。
(1)对差模输入信号的放大作用当差模信号V id输入(共模信号V ic=0)时，差放两输入端信号大小相等、极性相反，即V i1=－V i2=V id/2,因此差动对管电流增量的大小相等、极性相反，导致两输出端对地的电压增量，即差模输出电压V od1、V od2大小相等、极性相反，此时双端输出电压V o=V od1－V od2=2V od1=V od,可见，差放能有效地放大差模输入信号。
要注意的是：差放公共射极的动态电阻R e对差模信号不起(负反馈)作用。
(2)对共模输入信号的抑制作用当共模信号V ic输入(差模信号V id=0)时，差放两输入端信号大小相等、极性相同，即V i1=V i2=V ic,因此差动对管电流增量的大小相等、极性相同，导致两输出端对地的电压增量，即差模输出电压V oc1、V oc2大小相等、极性相同，此时双端输出电压V o=V oc1－V oc2=0,可见，差放对共模输入信号具有很强的抑制能力。
此外，在电路对称的条件下，差放具有很强的抑制零点漂移及抑制噪声与干扰的能力。
差分放大电路Multisim仿真
差分放大电路仿真
双端输入双端输出差分放大电路模型：
双端输入双端输出差分放大电路的调零和静态工作点求解：
XMM1和XMM2的电压都为6.398V，输出电压为零。
双端输入双端输出时静态工作点如下图所示，Ib=4.975uA，Ie=1.13mA，Vcq=6.398V。
双端输入单端输出时的静态工作点：
Ib=5.197uA, Ie=1.13mA，Vcq1=6.398V，Vcq2=2.169V。
对比上图的静态工作点可知，XMM2的静态工作点基本不变，但XMM1的静态工作点变化较大，计算公式可参照模电书上的静态工作点计算公式，经计算和实际的仿真结果非常接近。
VCC’=VCC*R6/(R1+R6)=12*5/(10+5)=4V，Rc’=R1//R6=10*5/(10+5)=3.33，Ieq1=（VCC-Ubeq1）/2R11=(12-0.7)/2/10=0.565mA，Vcq1=Vcc’-Ieq1*Rc’=4-0.565*3.33=2.11167V,基本和仿真结果相同。
双端输入双端输出差分放大电路差分放大倍数：
输入电压Ui=7.071mV，输出电压Uo=124.194，Aod=Uo/Ui=17.56
把R3和R4减小为510Ω后，放大倍数如下图所示：放大倍数为26.28。
共模放大倍数：
下图测量的是差分放大电路对共模信号的放大作用，Ui=7.071mV，输出电压为6.935nV，对共模信号有很强的抑制作用
把R11改为一个由三极管组成的恒流源：
Uo=55.676pV，相对于加10KΩ的电阻R11，能更好的抑制共模信号，能模电书上的公式和结论吻合。
利用Multisim软件分析差动放大器静态工作点电压放大倍数输入电阻输出电阻的仿真方法

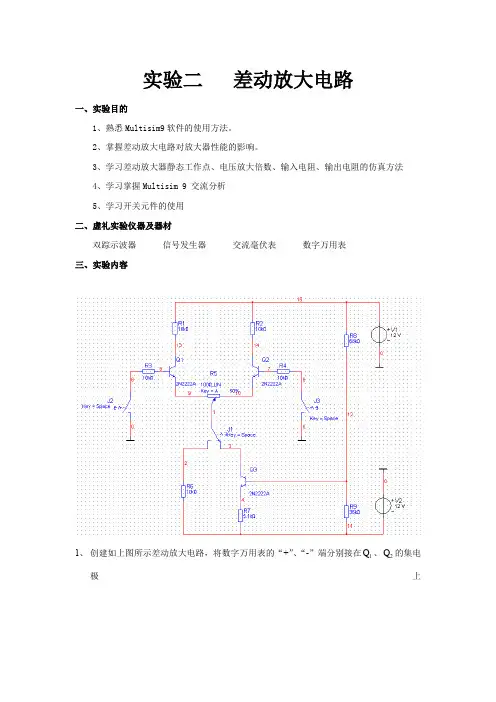

实验二 差动放大电路
一、实验目的
1、熟悉Multisim9软件的使用方法。
2、掌握差动放大电路对放大器性能的影响。
3、学习差动放大器静态工作点、电压放大倍数、输入电阻、输出电阻的仿真方法
4、学习掌握Multisim 9 交流分析
5、学习开关元件的使用 二、虚礼实验仪器及器材
双踪示波器 信号发生器
交流毫伏表
数字万用表
三、实验内容
1、 创建如上图所示差动放大电路，将数字万用表的“+”、“-”端分别接在1Q 、2Q 的集电
极
上
2、 调节放大器零点
将开关J2和J3闭合，J1打到最左端，启动仿真，调节滑动变阻器的阻值，使得数字万用表的数值为0（尽量接近0，如果不好调整，可以减小滑动变阻器的Increment 值），利用直流工作点分析，测量1Q 、2Q 的各管脚工作情况，填写表。
表1
3、测量差模电压放大倍数
更改电路为单输入电路形式，J1开关打到左边为长尾式放大电路，到右边为恒流源放大电路，如下图所示，把相应的数据填入表2中
4、测量共模电压放大倍数
更改电路，将两输入端接同一信号源，注意J3必须断开，J1开关打到左边为长尾式放
大电路，到右边为恒流源放大电路，如下图所示，把仿真的数据填入表2中
表2。
四 Multisim仿真实例
R0kΩ
Rc2 10kΩ
T1
T2
Rb2 1kΩ
Io
190μA
T3
Rc3 5kΩ
图 7-1
+15V
T4 VO
Re4 －15V
例 2 电路如图 7-2 所示。求电路的闭环电压增益 Avf、输入电阻 Rif ，并与 手算闭环电压增益结果比较。
（仿真文档在光盘“feedback/ 2”文件夹中。）
例 3 电路如图 4-1（a）所示。设 BJT 的型号为 2N3904，β＝50，rbb′＝100Ω，
4
其他参数与例 1 相同。试分析 Ce 在 1μF 到 100μF 之间变化时，下限频率 fL 的变 化范围（Ce 为与 Re 并联的电容）。
（仿真文档在光盘“BJT/3”文件夹中。）
五、差分式放大电路仿真实例
IR
R
IO(IL)
+
+ VR −
IZ
+
VI
DZ
VO
RL
−
−
图 2-3
三、MOSFET 放大电路仿真实例
例 1 电路如图 3-1 所示。设 NMOS 管 T 的参数为 VT = 0.8V，Kn = 1mA/V2。 电路其他参数为 V DD= V SS= 5V，I = 0.5mA，R d = 7kΩ，R g = 200kΩ，Cs = 47μF， 输入信号采用振幅为 10mV，频率为 1kHz 的正弦波。试画出输出电压的波形。
（仿真文档在光盘“actual op-amp/1”文件夹中。）
+VCC
vi
R1
R
-
Rf
C1
vp
A +
R
C2
multisim仿真电路
1.输入和逻辑状态判断电路的测试
1)调节逻辑电平测试器的被测电压（输入直流电压）为低电平（VL<0.8v）用数字万用表测逻辑状态判断电路输出电平。
2）调节逻辑电平测试器的被测电压（输入直流电压）为高电平（VH>3.5v）用数字万用表测逻辑状态判断电路输出电平。
2.音响声调产生电路
1）逻辑电平测试器的被测电压为低电平（VL<0.8v）用示波器观察、记录音响声调产生电路输出波形，用频率计测量振荡频率f.
四、实验内容及步骤
1．场效应管共源放大器的调试
(1)连接电路。按图1连接好电路，场效应管选用N沟道消耗型2N3370，静态工作点的设置方式为自偏压式。直流稳压电源调至12V。
图1
2.测量静态工作点
将输入端短接（图2），并测量此时的 Vg、Vs、VD、 ，填入下表1
静态工作点：
1.006V
39.355nV
1）输入电阻测量：先闭合开关S1(R2=0)，输入信号电压Vs，测出对应的输出电压 ，然后断开S1，测出对应的输出电压 ，因为两次测量中和是基本不变的，所以
,测得 =134.137mV， =67.074mV,
仿真结果如下图4：
2）输出电阻测量:在放大器输入端加入一个固定信号电压Vs，分别测量当已知负载RL断开和接上的输出电压 和 。则 ,由于本实验所用的场效应管必须接入很大的负载才能达到放大效果，因此此方法不适合用来测量本实验输出电阻效果不太好，仿真结果如下图5 =66.8mV, =125mV .
38.328
43.36
35
40
45
50
55
60
65
47.847
51.875
55.507
基于Multisim的差分放大电路仿真分析
基于Multisim的差分放大电路仿真分析差分放大电路利用电路参数的对称性和负反馈作用，有效地稳定静态工作点，以放大差模信号抑制共模信号为显著特征，广泛应用于直接耦合电路和测量电路的输入级。
但是差分放大电路结构复杂、分析繁琐，特别是其对差模输入和共模输入信号有不同的分析方法，难以理解，因而一直是模拟电子技术中的难点。
Muhisim作为著名的电路设计与仿真软件，它不需要真实电路环境的介入，具有仿真速度快、精度高、准确、形象等优点。
因此，Multisim被许多高校引入到电子电路实验的辅助教学中，形成虚拟实验和虚拟实验室。
通过对实际电子电路的仿真分析，对于缩短设计周期、节省设计费用、提高设计质量具有重要意义。
1 Multisim8软件的特点Muhisim是加拿大IIT(Interactive Image Tech—nologies) 公司在EWB(Electronics Workbench)基础上推出的电子电路仿真设计软件，Muhisim现有版本为Muhisim2001，Muhisim7和较新版本Muhisim8。
它具有这样一些特点：（1）系统高度集成，界面直观，操作方便。
将电路原理图的创建、电路的仿真分析和分析结果的输出都集成在一起。
采用直观的图形界面创建电路：在计算机屏幕上模仿真实验室的工作台，绘制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取。
操作方法简单易学。
(2)支持模拟电路、数字电路以及模拟／数字混合电路的设计仿真。
既可以分别对模拟电子系统和数字电子系统进行仿真，也可以对数字电路和模拟电路混合在一起的电子系统进行仿真分析。
(3)电路分析手段完备，除了可以用多种常用测试仪表(如示波器、数字万用表、波特图仪等)对电路进行测试以外，还提供多种电路分析方法，包括静态工作点分析、瞬态分析、傅里叶分析等。
(4)提供多种输入／输出接口，可以输入由PSpice 等其他电路仿真软件所创建的Spice网表文件，并自动形成相应的电路原理图，也可以把Muhisim环境下创建的电路原理图文件输出给Protel等常见的印刷电路软件PCB进行印刷电路设计。
