2014年机电专业高考试题
山东省2014年春季高考机电交通试题
山东省2014年普通高校招生（春季）考试机电交通类专业知识试题本试卷分卷一（选择题）和卷二（非选择题）两部分。
满分200分，考试时间120分钟。
考试结束后，将本试卷和答题卡一并交回。
卷一（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分。
在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1．如图1-1所示，正确的一组三视图是图1-12. 如图1-2所示，正确得左视图是图1-23. 如图1-3所示，尺寸标注完全正确得是图1-34．标注圆球尺寸时，应在φ或R前加A．球S B．QS C．S D．球Q5．如图1-4所示，正确的断面图是6．如图1-5所示，其中正确的一组图样是图1-57．如图1-6所示，其中合理的装配结构是图1-68．在装配图中，不必标注的尺寸是A．规格尺寸 B．装配尺寸 C．铸造圆角尺寸 D．安装尺寸9．某物体在地面上处于静止状态，其重力为G，支持力为F1，物体对地面的压力为F2，下列说法正确的是A．G与F1互为作用力与反作用力 B．G与F1是一对平衡力C．G与F2是一对平衡力 D．G与F2是互为作用力与反作用力10．下列传动形式中，传动效率高的是A．单线螺旋传动 B．多线螺旋传动 C．滚珠螺旋传动 D．差动螺旋传动11．广泛用于金属切削机床、汽车、摩托车和起重设备的传动装置中，具有自控功能的是A．齿形离合器 B．超越式离合器 C．啮合式离合器 D．摩擦式离合器12．在平行四边形机构中，主动曲柄匀速回转，从动曲柄转动为A．加速运动 B. 减速运动 C．匀速运动 D．周期性加速减速交替13. 汽车变速箱与后桥差速器间的连接轴是A．心轴 B．转轴 C．曲轴 D．传动轴14．凸轮机构的重要特点是A．传递动力 B．属于低副 C．属于转动副 D．实现预期的运动规律15．同步带轮的轮齿有弧形齿和A．渐开线形齿 B．矩形齿 C．梯形齿 D．V形齿16．滑动轴承在高速、重载大型机械传动中，常采用A．芯捻润滑 B．压力润滑C．压配式油杯润滑 D．油环润滑17．牙根强度高、易加工，且广泛用于机床设备螺旋传动中的螺纹是A. 三角形螺纹 B．锯齿形螺纹 C．矩形螺纹 D. 梯形螺纹18．要实现液压缸差动连接，可选用三位换向阀的滑阀机能是A．M B．Y C．P D．H19．对于滚动轴承钢Gcr15，它的Cr的平均含量为A. 15%B. 1.5%C. 0.15%D. 0.015%20．齿面点蚀易发生在A．齿顶表面节线附近 B．齿顶C．齿根表面节线附近 D．齿根21．传动平稳、无噪音、能缓冲吸振的传动是A．带传动 B．锥齿轮传动 C．螺旋传动 D．蜗杆传动22．气压传动系统中的消声器属于A．辅助元件 B．控制元件 C．气源装置 D．执行元件23．如图1-7所示，普通平键的型号为A．A型平键 B．B型平键 C．C型平键 D．D型平键图1-7 图1-824．如图1-8所示电路中，A点电位等于A． OV B． -lV C． 1V D． 2V25．在下列选项中，不是电路组成部分的是A．电源 B．电流 C．控制装置 D．负载26．一色环电阻，各环颜色依次为金、红、紫、黄，则该电阻值为A.4.7KΩ±50%B. 582Ω±5%C. 472Ω±5%D. 570Ω±10%27．在测量一个约100Ω左右的电阻时，指针式万用表挡位应拨到A.R×lB. R×l0C. R×100D. R×lK28．一个电容器的额定电压为220V，当把它接入正弦交流电路中使用时，加在电容器上的交流电压有效值最大是A.380VB. 311VC. 220VD. 155V29．相同形状和尺寸的铜环和木环，当同时以相同速度分别水平移入竖直的同一磁场中，则两环中的磁通量A．铜环大 B．木环大 C．一样大 D．无法比较30．把某负载和电灯串联在电压不变、频率分别为50Hz和100Hz的电源上，发现50Hz时电灯要暗些，则该负载为A．感性负载 B．容性负载 C．纯电感负载 D．纯电阻负载31．一个正弦交流电流为i=-30sin(314t一1600)A，其初相为A. -1600B. 200C. 314t-1600D. 160032．在供电系统中，电源电压及负载功率一定时，若提高电路的功率因数，则供电线路的损耗 A．增大 B．减小 C．不变 D．取决于负载的性质33．电度表的计量单位“度”表示A.lkW·hB.lW·hC. lkW·sD. 1W·s34．在荧光灯电路中，镇流器的作用是A．只产生高压 B．电路的通断 C．调压 D．产生高压和限流35．带电阻性负载的变压器，从轻载到满载，其输出电压将会A．升高 B．降低 C．不变 D．先降低再升高36．三角形联结的电动机，当热继电器的热元件串联在电动机相电路中，其整定电流是电动机额定电流的A.0.9～1.05倍 B．1.5～2.5倍 C．0.58倍 D．2～3倍37．直流电动机在旋转一周的过程中，电枢电流是A．直流电流 B．交流电流 C．零 D．脉动直流38．单相异步电动机中通入相位上互差900的两相电流，产生的磁场为A．恒定磁场 B．脉动磁场 C．旋转磁场 D．固定磁场39．要测量380V交流电动机的绝缘电阻，应选用兆欧表的额定电压为A. 400VB. 500VC. 1000VD.15OOV40．若三相异步电动机电源不变，机械负载加重但仍能稳定运行，此时A.转速增大、电流增大，转矩不变 B．转速增大、电流减小，转矩不变C．转速减小、电流增大，转矩增大 D．转速减小、电流减小，转矩增大41．用示波器测量正弦信号，旋钮置于“0.5V／div”，峰值占6格，被测信号的最大值是A.0.5VB. 1.5VC. 3VD. 15V42．用指针式万用表R×100挡判断正常二极管极性时，在两次测量中,下列情况正确的是 A．电阻大的那一次，黑表笔接的是二极管的正极B．电阻大的那一次，黑表笔接的是二极管的负极C．电阻小的那一次，红表笔接的是二极管的正极D．电阻小的那一次，黑表笔接的是二极管的负极43．三极管工作于放大状态时，三个电极中电流最大的为A.集电极 B．基极 C．发射极 D．门极44．在单相桥式可控整流电路中，直流输出平均电压是交流输入电压有效值的A．0.45倍 B．O～0.45倍 C．0.9倍 D．0～0.9倍45．在反相比例运算放大电路中，R F引入的负反馈类型是A．电流并联 B．电流串联 C．电压并联 D.电压串联46．射极输出器经常用于多级放大电路的输入级，主要原因是射极输出器A．输入电阻大 B．输出电阻小C．具有电压放大作用 D．具有电流放大作用47．符合“或非门”逻辑功能的是A．全1出0，有0出1 B．全0出O，有1出1C．有0出1，有1出O D．有1出O，全0出148.74LS147优先编码器，当输入全为高电平1时，相应的输出是A.OOOOB.1111C.l001D.011049．要使集成JK触发器的状态为“0”态，则JK状态是A.00B.01C.10D.1150.555多谐振荡器的功能是A．矩形波整形 B．产生锯齿波 C．产生尖脉冲 D．产生矩形波卷二（非选择题，共100分）二、简答作图题（本大题8个小题，每小题5分，共40分）1．如图2-1所示为某冲压机部分结构示意图，请问：(1)滑块、连杆、曲轴组成哪一种平面四杆机构？(2)在曲轴上设计大齿轮，除了能够减速和平衡之外，另一个重要作用是什么？(3)说明滑块与连杆间的活动连接是哪种运动副？(4)作出图2-1(b)所示滑块的受力图。
2014年机电实务真题及答案解析
5．封闭母线找正固定的紧后工序是（）
A．导体焊接
B．外壳焊接
C．电气试验
D．与设备连接
8．直接安装在管道上的取源部件应随同管道系统进行（）A．吹扫清洗
B．压力试验
C．无损检测
D．防腐保温
11．高层建筑给水及排水铸铁管的柔性连接应采用（）A．石棉水泥密封
B．橡胶圈密封
C．铅密封
D．膨胀性填料密封
14．将4个1kΩ（21℃）镍电阻两两串联再并联后，检测一个大房间的平均温度（21℃），传递到变送器的电阻值是（）
A．0.5 kΩ
B．1.0 kΩ
C．2.0 kΩ
D．4.0 kΩ
17．用于电力线路上的电器设备是（）A．金具
B．集箱
C．断路器
D．叶栅
20．下列工程项目中，不属于机电工程注册建造师执业工程范围的是（）。
A．钢结构工程
B．城市照明工程
C．煤气工程
D．核电工程
多项选择题二、多项选择题(共10题，每题2分。
每题的备选项中，有2个或2个以上符合题意，至少有1个错项。
错选，本题不得分；少选，所选的每个选项得0．5分)
27．下列需除锈的材料或工件中，不宜采用火焰除锈的有（）。
A．油浸过的金属表面
B．厚钢板
C．薄壁钢管
D．退火钢
30．工业安装工程完毕后，建设单位组织（）参加单位工程质量验收。
A．建设制造单位
B．施工单位
C．设计单位
D．材料供应单位
E．质量监督站
案例分析题三、案例分析题(共4题，每题20分)。
2014对口高考机电与机制类基础课合卷试题
河南省2014年普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课试题卷考生注意：所有答案都要写在答题卡上，写在试题卷上无效一、选择题（机械基础1-10；机械制图11-15。
每小题3分，共45分。
每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．机器的部分的作用是用以完成运动和动力的传递与转换。
A．原动机B．执行C．传动D．操纵和控制2．以下不属于力偶特性的是A．大小相等B．方向相同C．作用线平行D．方向相反3．低碳钢拉伸实验时，首先经历的阶段是A．弹性变形阶段B．屈服阶段C．强化阶段D．缩颈阶段4．6210深沟球轴承代号中2表示A．内径代号B．外径代号C．直径系列代号D．轴承类型代号5．普通V带的楔角是A．40°B．42°C．44°D．46°6．45钢表示平均含碳量为的钢。
A．0.0045% B．0.045%C．0.45% D．4.5%7．在提升机中为了防止倒转，可以采用机构。
A．棘轮B．槽轮C．曲柄滑块D．齿轮机电与机制类基础课试题卷第 1 页（共8 页）8．缝纫机踏板机构采用了机构。
A．双曲柄B．双摇杆C．曲柄摇杆D．曲柄滑块9．下列关于链传动的传动特点，说法正确的是A．平稳性好，无噪声B．承载能力小，过载能力弱C．没有打滑现象，平均传动比比较准确D．效率低，功率小10．CA6140普通车床带轮轴采用可保证电动机连续转动时主轴频繁启动。
A．摩擦片离合器B．牙嵌式离合器C．安全离合器D．超越离合器11．下列有关机械制图的基本知识，说法正确的是A．绘图时，不论采用何种比例，图样中所标注的尺寸数值都是所表达对象的真实大小，与图形比例无关B．尺寸线可以用轮廓线、轴线或对称中心线代替C．国家标准规定图样上汉字应写成宋体D．绘制平面图形时，应先绘制连接线段12．如图1所示，根据主视图、俯视图，选择正确的左视图。
(a) (b) (c) (d)图1A．(a) B．(b) C．(c) D．(d)机电与机制类基础课试题卷第 2 页（共8 页）13．如图2所示，选择正确的移出断面图。
2014年机电真题参考答案(1)
湖南2014年机电综合真题参考答案一、单选题（每题 5 分）【1-5】 D A C D B【6-10】 C B B A B【11-15】B B C A A【16-20】D C C B D【21-22】C D二、双选题（每题 6 分）【23-27】BC AB AD AC BC【28-32】AB AD BC AC AC三、填空题（每空 5 分）33、d34、团絮状35、弯曲36、≥1737、压力能38、平面39、22040、3.741、有0出1，全1出042、500四、计算题 43、（共20 分)∑X=0，T C cos30°-T A cos30°=0 ∑Y=0，T C sin30°+T A sin30°-G=0 T A =T C =G 44、（共20 分) （1）i 17 =（-1）3168118242418812724186451734271-=⨯⨯⨯⨯⨯⨯-=⨯⨯⨯⨯⨯⨯=Z Z Z Z Z Z Z Z n ni 17 =71n n ，n 7 = n 1/i 17 =-1440/5.0625=-284.4 r/min （2）n 7 与n 1转向相反 45、（共20 分)（1）断开R 3，求开路电压 （2）除源求等效内阻U abo = 2+1×2=4V R ab =2k Ω （3）画戴维南等效电路，接上负载，求I 3I 3= 4/(2+2)=1mAT A T C2k 3R 2U s 2VI s 2五、分析题46、（15分）47、（15 分)（1）双曲柄机构（2）曲柄摇杆机构（3）双摇杆机构48、（15 分，每空题 3 分) （1）截止（2）按钮SB（3）三极管VT249、（共15 分)（1）两地（多地）（2）（3）X01 X02X00X03Y00 X04ENDY00六、专业模块1、（30 分，每小题 5 分)（1）外联系传动链（2）焊接电流（3）助燃气体（4）万能分度头（5）氧化铝（6）22、（20 分，每小题 5 分)（1）SB3不能闭合（2）KA2线圈断路（3）KA2触点闭合不上（4）电机M3接线盒连线断开或电机M3损坏。
2014年机电高考解析
绝密★启用前江苏省2014年普通高校对口单招文化统考机电专业综合理论试卷本试卷分为第Ⅰ卷(客观题)和第Ⅱ卷(主观题)两部分。
第Ⅰ卷1页至4页，第Ⅱ卷5页至16页。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷(共85分)注意事项：1．答第Ⅰ卷前。
考生务必按规定要求填写答题卡上的姓名、考试证号。
2．必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后再选涂其他答案。
答案不涂写在答题卡上无效。
一、判断题(本大题共14小题，每小题2分，共28分。
下列各小题表述正确的在答题卡上将涂黑，错误的将B涂黑)1．任何电路中，电流所做的功都转化成了电热。
2．伏安法测电阻，电流表内接时测得的值大于真实值。
3．用支路电流法解题时，应建立的节点电流方程数为电路的节点数减1，回路电压方程数等于电路的网孔数。
4．电容器串联时，各电容所分得的电压与其容量成反比。
5．RLC串联电路的电压三角形和阻抗三角形相似，都是相量三角形。
6．三相对称电路的总功率可用公式P=3U L I L cosϕ来计算，其中ϕ是线电压与对应线电流的相位差。
7．变压器不仅可以变换交流电压、电流、阻抗，而且还可以改变交流电的相位和频率。
8．在非正弦周期性电路中，电路总的有功功率等于各次谐波产生的有功功率之和。
9．题9图所示电路中，二极管VD，起整流作用，VD2起限幅作用。
10．题10图所示电路能够产生自激振荡，是变压器耦合式LC振荡器。
11．链传动通常布置在传动系统的低速级。
12．一般情况下，采用低碳钢退火、高碳钢正火的热处理方式来改善材料切削性能。
13．不含有逻辑元件的气动安全回路中，过滤器和油雾器是必不可少的。
14．快速排气阀不仅能调节执行元件的运动速度，也可以降低排气噪声。
机电专业综合理论试卷第1页(共1 6页)二、单项选择题（本大题19小题，每小题3分，共57分。
在下列每小题中，选出一个正确答案，将答题卡上对应选项的方框涂满、涂黑）15．额定值分别为“220V、100W”和“220V、40W”的两个灯泡L1、L2，串联后接入220V电源，若不考虑温度的变化对灯泡电阻的影响，则L1、L2消耗的功率之比是A．25:4 B．4:25 C．5:2 D．2:516．题16图所示电路中，开关S打开时安培表的读数I，若将开关S闭合，安培表的读数变为1.2I，则电阻R等于A．0.5ΩB．1ΩC．5ΩD．10Ω17．电路如题17图所示，在开关S闭合，电路稳定后，向平行板电容器两板间插入一云母片，则电容器极板上所带的电量将A．增加B．减少C．不变D．可能增加也可能减少18．下列表述中，正确的是A．通电导体周围磁场的强弱只和导体的形状以及所通电流的大小有关B．带有铁芯的线圈储存的磁场能量和线圈中的所通电流的平方成正比C．磁感线的方向总是从N极指向S极D．通电导体在磁场中的受力方向可用左手定则来判定19．如题19图所示，ab=bc=L的折弯金属导体ac，在磁感应强度为B的匀强磁场中，以匀速v竖直向上运动，则金属导体中感应电动势的大小和极性分别是2）BLv、a端为正A．2BLv、a端为正B．（1+22）BLv、c端为正D．BLv、c端为正C．（1-220．电压u=2202cos(314t+30°)V,电流i=-102sin(100πt+30°)A,两者的相位关系是A．电压超前电流90°B．电压滞后电流90°C．电压与电流同相D．不确定的21．电路如题21图所示，已知R=Xc=10Ω，电容C两端电压和复阻抗Z两端电压相等，且电路呈阻性，则复阻抗Z等于A．5+j5ΩB．5-j5ΩC．10+j10ΩD．10-j10Ω机电专业综合理论试卷第2页(共1 6页)22．题22图所示电路中，输入电压U=2V ，频率f=10kHz 。

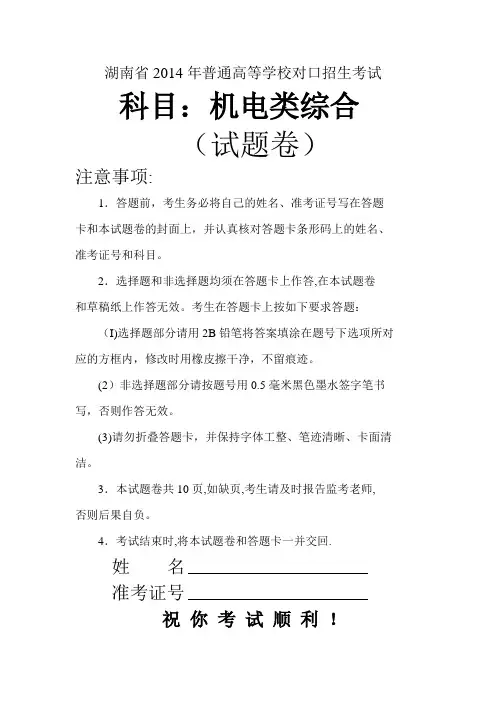

机电类综合(湖南省2014年普通高等学校对口招生考试)
湖南省2014年普通高等学校对口招生考试科目：机电类综合（试题卷）注意事项:1．答题前，考生务必将自己的姓名、准考证号写在答题卡和本试题卷的封面上，并认真核对答题卡条形码上的姓名、准考证号和科目。
2．选择题和非选择题均须在答题卡上作答,在本试题卷和草稿纸上作答无效。
考生在答题卡上按如下要求答题：（I)选择题部分请用2B铅笔将答案填涂在题号下选项所对应的方框内，修改时用橡皮擦干净，不留痕迹。
(2）非选择题部分请按题号用0.5毫米黑色墨水签字笔书写，否则作答无效。
(3)请勿折叠答题卡，并保持字体工整、笔迹清晰、卡面清洁。
3．本试题卷共10页,如缺页,考生请及时报告监考老师,否则后果自负。
4．考试结束时,将本试题卷和答题卡一并交回.姓名准考证号祝你考试顺利！机密★启用前湖南省2014年普通高等学校对口招生考试机电类专业综合知识试题本试题卷共六大题，共10页。
时量150分钟,满分390分。
一、单选题（本试题的每一小题的备选答案中，只有一个答案是正确的，多选不给力。
本大题共22小题，每小题5分，共110分）1.如图1所示，根据立体的主视图和俯视图，选择正确的左视图2. 以下螺纹特征代号中对应的螺纹类别属于紧固螺纹的是A.S B。
G C.Tr D。
Rp3. AutoCAD中既可绘制圆弧又可绘制直线的命令是A。
圆弧B。
构造线C。
多段线 D.样条曲线4。
在AutoCAD中，平移对象圆,使其圆心与某线段的中点重合，需要用到的辅助绘图功能是A。
正交B。
捕捉 C.栅格D。
对象捕捉5. 力学中，把作用在同一物体上大小相等,方向相反、作用线平行力称为A。
力矩 B.力偶C。
作用力与反作用力D。
平衡力6。
乒乓球运动中，运动员打出旋转球利用的原理是A。
力系的合成 B.力系的分解C.力的平移D。
力系的平衡7。
产生轴向拉伸或压缩变形的杆件共同的受力特点是外力（或外力合力）的作用线与杆件的轴线A。
平行 B.重合C。
相交D。
相异8。
如图2所示,汇交O点的三个力F1、F2和F3都不等于零,其中F1〉F2，并作用在同一直线上，则原来静止的物体受此力系作用后,处于A。
2014年机电交通类专业知识试题_(自动保存的)
济南市2014年春季高考模拟考试机电交通类专业知识模拟试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
第Ⅰ卷1至6页，第Ⅱ卷7至14页。
满分200分，考试时间120分钟。
考试结束后，将本试卷和答题卡一并交回。
第Ⅰ卷（选择题，共100分）注意事项：1．答第Ⅰ卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上． 2．每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案，不能答在试题卷上．一、选择题（本大题50个小题，每小题2分，共100分．在每小题列出的选项中，只有一项符合题目要求，请将符合题目要求的选项选出，并填写在答题卡上）1．有一四色环电阻，各色环的颜色依次为绿棕红金，则该电阻为A ．402Ω±5%B ．5KΩ±5%C ．5.1KΩ±5%D ．400Ω±10% 2．如图所示电路，若电流表和电压表的读数均突然增大，造成这种现象的原因为 A ．R 1断路 B ．R 2断路 C ．R 3短路 D ．R 1短路R 1R 2E R 3V+_+_A3．用万用表的R×1K 挡检测一只10μF 电容器时，将表笔搭接在电容两端，发现指针迅速右 偏，然后逐渐退回到起始位置，说明电容A ．已击穿B ．漏电C ．内部断路D ．质量好4.关于照明灯具说法错误的是 A ．白炽灯为热发光光源B ．日常生活中，应急照明一般采用碘钨灯C ．高压钠灯的穿透能力强，常用作车站、体育场等场所的照明D ．电子镇流器式荧光灯不需要启辉器5．电路如图所示，在开关S 闭合与打开时，电阻R 上的电流之比为4:1，则电阻R 的值为A. 40ΩB.20ΩC. 60ΩD. 30Ω6．有两只白炽灯，A 灯标有“6V ，3W”，B 灯的型号看不清楚，但B 灯的电阻知道为6Ω， 现将A 、B 灯串连接入某一电路均能正常发光，则该电路两端的电压及B 灯 额定功率分别为A. 9V ，1.5WB. 12V ，3WC. 12V ，1.5WD. 9V ，3W 7．如图所示，磁极中间通电直导体A 的受力方向为A.垂直向上B.垂直向下C.水平向左D.水平向右 8．.已知交流电路中，某理想元件的阻抗与频率成反比，则该元件是A ．电阻B ．电感C ．电容D ．不能确定9．在RLC 串联电路中，已知R=3Ω，X L =3Ω，X C =7Ω，则总阻抗为 A ． 13Ω B ．7Ω C ．5Ω D ．10Ω 10．.对照明用交流电u=380sin （100πt －2π）V 的说法正确的是A ．每秒钟交流电压有100次达到最大值B ．交流电的有效值为220VC ．其初相位为π／2D ．1s 内交流电压有50次过零11．已知交流电流的解析式为i=42sin （10πt －4π）A ，当通过R=2Ω的电阻时，电阻 上消耗的功率是A ．32WB ． 8WC ． 16WD ． 10W12．反映交流电变化快慢的物理量是A ．最大值B ．有效值C ．角频率D ．初相位13．将实际电感线圈接到直流电压12V 时，电流为2A ，接到正弦交流电压12V 时，电流为 1.2A ，则X L 等于A ． 10ΩB ．6ΩC ．8ΩD ． 5Ω14．在同一电源电压作用下，三相对称负载由Y 连接改为△连接时，其功率的关系为 A ．P △=P Y B ． P △=P Y /3 C ．P △=3P Y D ． P △=3P Y 15、变压器的（ ）损耗取决于负载电流的大小A ．铁损耗B ．涡流损耗C ．磁滞损耗D ．铜损耗 16．洗衣机中采用的电动机为A ．单相电容起动异步电动机B ．单相电容运行异步电动机C ．单相电容起动与运行异步电动机D ．单相电阻起动异步电动机 17．自动切换电器为学校：_______________________ 班级：_______________ 姓名：________________（请 不 要 在 密 封 线 内 答 题）2A ． 自动空气开关B ．主令电器C ． 接触器D ． 热继电器18．C620普通车床的照明电路中使用的变压器是A ．380V/220VB ．380V/36VC ．220V/36VD ．36V/220V19．用示波器测量某交流信号，输入探头使用10：1衰减，已知“V/div”置于“0.5V/div”，t/div 置于5ms/div ，已知峰—峰值格数6格，一个周期占4格， 则被测信号的最大值和周期分别为 A ．0.15V 、2ms B ．1.5V 、2ms C ．15V 、20ms D ．0.15V 、20ms20．在放大电路中测得一只三极管三个电极的电位分别为2.8V 、3.5V 、6V ，则三个电极依次 为A ．b e cB ．e b cC ．c b eD ．e c b 21．不能产生正弦信号的是A ．电感三点式B ．电容三点式C ．RC 式D ．555多谐振荡器 22．反相比例运算放大器的电压放大倍数是A ．R f /R 1B ．-R f /R 1C ．R 1/R fD ．-R 1/R f 23．74HC42集成电路输出端Y5=1，其余为1，则输入端A3A2A1A0为A ．0101B ．1010C ．1100D ．001124．如图所示的JK 触发器，设初态为0，则经过1、100个脉冲后触发器的状态分别是 A ．0 0 B ．0 1 C ．1 0 D ．1 11J 1KCP Q Q25．在单相桥式整流电容滤波电路中，变压器输出电压为20V ，负载电阻为5Ω时，流过二极管电流的平均值是A ．2.4AB ．4AC ．4.8AD ．5A 26．如下图所示，能实现Y ＝A 逻辑功能的逻辑图是27．优先编码器74LS147的输入情况为：1I 3I 5I 8I 9I 为1，2I 4I 6I 7I 为0，编码器输出为A ．0110B ．1000C ．0111D ．100128．下列各轴根据承受载荷的不同，属于传动轴的是 A.自行车前轮轴 B.滑轮轴 C.车床主轴 D.汽车变速箱与后桥之间的轴 29.下列轴承型号中属于角接触球轴承、内径为50mm 、尺寸系列代号为（0）2，则轴承代号 为 A. 7210 B. 6210 C. 7250 D. 8210 30.键16×100GB1096中参数16的选择依据是 A. 零件轮毂宽度 B. 安装键部位轴径 C. 传递载荷大小 D.31.如图所示为万向联轴器的安装示意图，除图D 外，中间轴两端的叉形接头都位于同一平 面内。
2014届机电高三年级技能考试题
2015届毕业生机电专业测试卷Array注意事项：1. 满分350分，考试时间为150分钟。
2．答题前将密封线内的项目填写清楚。
3．答题请使用蓝、黑钢笔或中性笔。
4. 密封线外不准答题。
一.单项选择题（在每小题的四个备选答案中，选出一个正确的答案，每小题4分，共80分）1.额定电压均为220V的40W、60W和100W三只灯泡串联接在220V的电源上,它们的亮度由大到小排列为（）。
A 100W、60W和40W；B 40W、60W和100W；C 100W、40W和60W；D 60W、100W 和40W2.a点电压5V，b点电压－3V，那么Uba=______V。
( )A 2VB 8VC －8V D－2V3.某长度的１平方毫米铜线的电阻为３．４欧，若同长度的４平方毫米铜线，其电阻值（）A ６.８欧 B５.１欧 C １.７欧 D０.８５欧4.６欧与３欧的两个电阻并联，它的等效电阻值应为（）。
A ３欧B ２欧 C０.５欧 D ９欧=1mm，横截面积S=30cm2，其磁阻为（）5. 在某磁路中，气隙长LA．2.653×1051/H B．1.02×1031/HC．-0.5×1031/H D．5×1051/H6.下图中，电压U为（）A．4V B．6VC．8V D．10V7. 电力系统中以kWh作为（）的计量单位。
（A）电压（B）电能（C）电功率（D）电位。
8.有一只内阻为0.15Ω，最大量程为1A的电流表，现给它并联一个0.05Ω的小电阻，则这只电流表的量程将扩大为（）A。
（A）3 （B）4 （C）6 （D）89. 在电容器的串联电路中，已知C1 ＞C2 ＞C3，则其两端电压为（）。
（A）U1 ＞U2 ＞U3；（B）U1 =U2 =U3；（C）U1 ＜U2＜U3；（D）不能确定。
10. 三相对称负载的功率 ,其中φ是（）之间的相位角。
A. 线电压与线电流B. 相电压与线电流C. 线电压与相电流D. 相电压与相电流11.“有1出0，全0出1”的门电路是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2014年内蒙古自治区高等职业院校
对口招收中等职业学校毕业生单独考试
一、单项选择题
1、下列设备中，不属于电源的是( ).
A、电动机
B、发电机
C、蓄电池
D、锂电池
2、通过一个电阻的电流时5A，经过8min，通过该电阻的一个截面的电量是 ( )。
A、50C
B、500C
C、1200C
D、2400C
3、通常电工术语中“负载大小”是指（）的大小
A、等效电阻
B、实际电功率
C、实际电压
D、负载
4、用一只额定值为110V、100W的白炽灯和已知额定值为110V、40W的白炽灯串联后接到220V的电源上，当开关闭合时（）。
A、都能正常工作
B、100W的灯丝烧毁
C、40W的灯丝烧毁
D、都不能正常工作
5、一个电阻元件。
当电刘减为原来的一半时，其功率为原来的（）。
A、1/2
B、2
C、1/4
D、4
6、应用叠加原理计算线性电路时，（）叠加。
A、电压不可以
B、电流可以
C、功率可以
D、三个都可以
7、220V、1000W的电器正常工作（）小时，消耗的电能为2KW.h。
A、1
B、2
C、3
D、4
8、在闭合电路中，负载电阻增大，则端电压将（）。
A、增大 B、减小 C、不变 D、不能确定
9、平行板电容器的电容，在极板距离和介质一定时，若增大极板面积，则电容量（）。
A、增大
B、减小
C、不变
D、不能确定
10、下列属于电磁感应现象的是（）。
A、变压器铁心磁化
B、线圈在磁场中转动发电
C、通电直导体产生磁场
D、通电直导体在磁场中运动
11、在纯电感电路中，已知电流的初相位为（）。
A、-60°
B、30°
C、120°
D、180°
12、正弦交流电通过RLC串联电路中，阻抗模为（）。
A、|Z|=u
i
B、|Z|=U
I
C、Z=U
I
D、Z=u
i
13、对称三相电路的有功功率P=√3 U L I L cosφ，其中φ角为（）。
A、线电压和线电流之间的相位差
B、相电压和相电流之间的相位差
C、线电压和相电流之间的相位差
D、相电压和线电流之间的相位差
14、PN结反向偏置时，其内电场被( )。
A、增大
B、减小
C、不变
D、不能确定
15、对于放大电路，所谓开环是指（）。
A无信号源 B、无电源 C、无反馈通路 D、无负载
16、十进制数19转化为二进制数表示为（）。
A、10011
B、10010
C、11010
D、10100
17、基本PS触发器在输入全为0时，其输出为（）.
A、保持
B、翻转
C、禁止
D、不定
18、以下不属于力的三要素的是( )。
A、大小
B、方向
C、作用点
D、力矩
19、两物体的刚性接触面，若摩擦力很小则为（）。
A、柔性约束
B、光滑面约束
C、铰链约束
D、固定端约束
20、下列属于纯铜的是（）。
A黄铜 B、紫铜 C、青铜 D、白铜
二、判断题
21、基尔霍夫定律分为基尔霍夫电压定律和基尔霍夫电流定律两部分（）
22、用指针式电流表测量电路中的电流时，为减小测量误差，应使被测量值指示低于满量程的一半（）
23、我国电路的供配电电网工频是50Hz（）
24、PLC串联的正弦交流电路中，增大L值，则电路呈容性（）
25、在三相四线制电路中，不对称的三相负载做星形连接，负载各相相电流对称（）
26、变压器可以变电流，变电压、变阻抗（）
27、三极管工作在放大区时必须保证发射正偏，集电结反偏（）
28、万用表的电压、电流及电阻档的刻度是均匀的（）
29、磁通过的闭合路径称为磁路（）
30、两个同频率的正弦量的相位差，在任何瞬间都不变（）
31、PLC串联谐振有称为电流谐振（）
32、二极管具有双向导电性（）
33、放大器的零点漂移是指输出信号不能稳定于零电压（）
34、自感震荡电路时没有外加交流输出，把直流电能转变为交流电的电子电路（）35、在数字电路中，高电平和低电平指一定的电压范围，并不是一个固定不变的数值
（）
36、基本PS出发器是构成可以同时翻转（）
37、在异步计数器中各触发器的基础（）
38、约束力的方向总是与该约束所限制的运动方向相反（）
39、带传动是依靠带与链轮之间的摩擦来传递运动和动力的（）
40、滚动轴承一般由内圈、外圈和滚动体组成（）
三、填空题
41、电路的作用是实现电能的（）和( )
42、电流的大小等于通过导体（）的电荷与这些电荷通过的（）的比值。
43、电容量1微法拉等于（）皮法拉。
44、电路的三种状态是（）、（）、（）。
45、正弦交流电的有效值等于最大值的（）倍。
46、通过直导线周围磁场的方向，通常采用（）进行判定。
47、（）负反馈能够增大放大电路的输入电阻并减小输出电阻。
48、在R-L-C串联电路中，若总电压滞后总电流一个角度，称为（）性电路。
49、三极管工作在（）区，呈高祖状态。
50、RLC串联电路发生谐振时，阻抗（），电流（）。
51、闭环放大器是指基本放大电路中引入（）构成的系统。
52、AB+AB=（）
53、三端固定式集成稳压器CW7812表示电压为（）V，CW7905表示电压为（）V。
54、（）电路时将交流电压转换为脉动的直流电压。
55、自激振荡的振幅平衡条件为（）
56、寄存器输入输出数码的形式有（）和（）两种。
57、家用波轮洗衣机应采用（）型带。
58、JK触发器在J、K端同时输入高电平，则处于（）状态。
59、碳的质量分数ϣc>2.11%的铁碳合金称为（）。
60、链传动由（）、链条和（）组成。
四、分析计算题
61、电路如图所示，求等效电阻R ab=？
b 62、电路如图所示，试求二端口的戴维宁等效电路。
63、有一RLC串联的交流电路，已知R=Xl=Xc=10Ω，I=1A，试求其两端的电压。
64、电路如图所示，已知R1=20KΩ，R2=10KΩ，R3=12KΩ，RF1=30KΩ，RF2=40K
Ω，RF4=8KΩ，当Ui=1V时，求Uo。
R R
65、如图所示对称三相电路，已知电源线电压为380V，每相负载的电阻为8Ω，电抗6Ω.求每相负载的相电压、想电流。
|Z|
66、设计一逻辑电路供三人（A,B,C）表决使用。
每人有一电键，如果他赞成，就按电键，表示1：如果不赞成，不按电建，表示0.表决结果用指示灯来表示，如果多数赞成，则指示灯亮 Y=1，反之则不亮Y=0。
求：（1）写出逻辑状态表；（2）写出逻辑表达式。
五、简答题
67、实验放大电路如图，说明测量静态工作点的步骤并设计记录表格
68、简述交流电路为什么要提高功率因数，提高功率因数的方法。
69、简述在机械制造中，零件失效的形式及原因。
70、下图链接的实验电路为叠加原理验证电路，分析说明实验验证步骤。
E1单独作用测量值E2单独作用测量值E1、E2共同测量值I3
（mA）71、图示电路中，输入电压U i=10sinϣt（V），E=5V，试画出输出电压U a的波形。
E
- - U i
10V
5V
U
72、简述为什么有些家用电器用的是（列如电冰箱等）单相交流电，但是电源插座是三眼的？并且画出接线图
73电路如图所示，若触发器初态为0，试画出在CP 脉冲作用下Q 1与Q
2的输出波形 CP J
K
Q1 Q2。
