光纤压力传感器
光纤压力传感器的工作原理及分类是什么？
压力传感器的重要传感元件是法布利-比洛特（FP）型光学干涉仪。
干涉仪的两面镜子分别是位于一端的薄膜内表面和位于另一端的光纤尖端。
所施加的压力P 引起了薄膜的偏移，而此偏移又直接转换成了FP 干涉仪空腔长度的变化。
为得到薄膜偏移和所施加的压力间的线性关系，传感器的形状和材料都经严格选择。
其系可表示为：Lcav（P）= L0 + （P-P0S） (1)其中P是施加到薄膜外表面上的压力（单位psi）P0是FP空腔内的压力（单位psi）Lcav是由信号解调器所测得的空腔长度（单位nm）L0是处于零点初始状态的空腔长度（单位nm），通常定义为P =P0S 是传感器的灵敏度（单位nm）压力传感器有三种不同的类型：1）量规型；2）绝对型和3）差分型。
在量规型传感器的情况下，P0等于周围压力或大气压。
量规型传感器有a）一个通气孔，它使空腔处于周围压力下或b）一个密封成大气压的空腔；在绝对型压力传感器的情形下，P0 = 0，工厂生产时其空腔在真空状态下密封；而在差分型传感器的情形下，P0等于任意的压力。
这种类型的传感器有一个通气孔接头，用于维持空腔内给定的压力。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城/。
MEMS光纤压力传感器检测电路系统设计分析
MEMS光纤压力传感器检测电路系统设计分析MEMS光纤压力传感器是一种基于光纤传感技术和MEMS技术相结合的新型传感器。
它通过对光纤的应变进行监测和测量，实现压力信号的获取和传输。
光纤压力传感器具有体积小、重量轻、精度高、响应速度快等优点，在工业、医疗、航空航天等领域具有广泛的应用前景。
本文对MEMS光纤压力传感器的检测电路系统进行了设计和分析。
一、MEMS光纤压力传感器的工作原理MEMS光纤压力传感器由光纤传感元件和光电检测电路组成。
光纤传感元件一端固定，另一端则与受力物体相连。
当受力物体受到外界压力作用时，光纤被应变，导致传感元件长度发生微小变化，从而改变光纤传输的光功率。
光电检测电路通过检测光功率的变化来获得压力信号。
二、MEMS光纤压力传感器的检测电路系统设计要点1. 光纤传感元件的选用：光纤传感元件的选择应考虑其灵敏度、稳定性、线性度等因素。
一般而言，采用光纤光栅或光纤光学腔等结构较为常见。
2. 光电检测电路的设计：光电检测电路的设计需要考虑光电二极管的工作点选择、放大电路的设计等因素。
由于传感器的输出光功率较小，因此需要采用高灵敏度的光电二极管，并通过放大电路将微小的光功率变化放大到适合A/D转换的电压范围。
3. 温度补偿电路的设计：光纤传感元件的灵敏度和稳定性受到温度的影响较大，因此需要设计温度补偿电路来抵消温度引起的误差。
一种常见的方法是采用温度传感器测量环境温度，并通过微处理器进行温度补偿。
三、MEMS光纤压力传感器的检测电路系统设计分析1. 光纤传感元件的设计分析：光纤传感元件的设计需要考虑其应变灵敏度和机械结构的可靠性。
光纤光栅可以通过周期性的折射率调制来实现对光纤传输的调控，具有灵敏度高、线性度好的优点，适用于高精度的压力测量。
光纤光学腔则通过改变光纤的长度来改变光纤的传输特性，具有响应速度快的优点，适用于需要快速响应的场合。
MEMS光纤压力传感器的检测电路系统设计需要综合考虑光纤传感元件的选用、光电检测电路的设计和温度补偿电路的设计等因素。

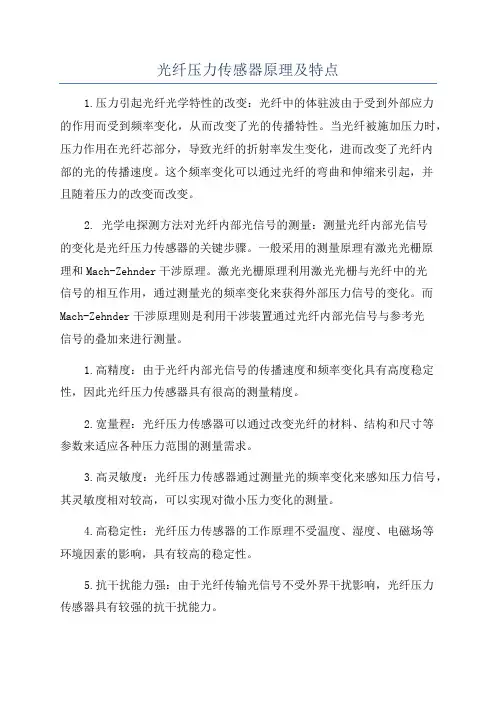

光纤压力传感器原理及特点
光纤压力传感器原理及特点1.压力引起光纤光学特性的改变：光纤中的体驻波由于受到外部应力的作用而受到频率变化，从而改变了光的传播特性。
当光纤被施加压力时，压力作用在光纤芯部分，导致光纤的折射率发生变化，进而改变了光纤内部的光的传播速度。
这个频率变化可以通过光纤的弯曲和伸缩来引起，并且随着压力的改变而改变。
2. 光学电探测方法对光纤内部光信号的测量：测量光纤内部光信号的变化是光纤压力传感器的关键步骤。
一般采用的测量原理有激光光栅原理和Mach-Zehnder干涉原理。
激光光栅原理利用激光光栅与光纤中的光信号的相互作用，通过测量光的频率变化来获得外部压力信号的变化。
而Mach-Zehnder干涉原理则是利用干涉装置通过光纤内部光信号与参考光信号的叠加来进行测量。
1.高精度：由于光纤内部光信号的传播速度和频率变化具有高度稳定性，因此光纤压力传感器具有很高的测量精度。
2.宽量程：光纤压力传感器可以通过改变光纤的材料、结构和尺寸等参数来适应各种压力范围的测量需求。
3.高灵敏度：光纤压力传感器通过测量光的频率变化来感知压力信号，其灵敏度相对较高，可以实现对微小压力变化的测量。
4.高稳定性：光纤压力传感器的工作原理不受温度、湿度、电磁场等环境因素的影响，具有较高的稳定性。
5.抗干扰能力强：由于光纤传输光信号不受外界干扰影响，光纤压力传感器具有较强的抗干扰能力。
6.长寿命：光纤传感器无机械件，不易损坏，寿命长，可以在恶劣环境下长时间工作。
综上所述，光纤压力传感器具有高精度、宽量程、高灵敏度、高稳定性、抗干扰能力强和长寿命等特点，广泛应用于工业自动化、石油化工、航空航天、医疗仪器等领域。
光纤压力传感器
1.光纤传感技术
• • • • 光纤传感技术是伴随着光导纤维及光纤通信技术的发展而 迅速发展起来的的一种以光为载体，光纤为煤质，感知和 传输外界信号（被测量）的新型传感技术。当这种外界信 号为压力时，即构成光纤压力传感器。
2.光纤传感器结构原理
• 把被测量的状态转变为可测的光信号的装置（如 下图） • 光受到被测量的调制，已调光经光纤耦合到光接 收器，
• 使光信号变为电信号，经信号处理系统得到被测 量。
3.几种典型的光纤压力传感器
• 光纤微弯传感器
• 光纤被夹在一对锯 • 齿板中间，当光纤 光纤 S
F
变形器
F
• 不受力时，光线从
• 光纤中穿过，没有 • 能量损失。当锯齿 • 板受外力作用而产
D d
• 生位移时，光纤则发生许多微弯，这时在纤芯中传输的光 在微弯处有部分散射到包层中
分布式光纤压力传感器
光纤法布里-珀罗(F-P) 传感技术
• 光纤F2P 应力传感器是测量应力的主要手段之一, 在航空、城市电力和工 程控制领域早已得到了广泛的应用。传统的测量应力的光纤F2P 干涉仪 (EFP I) 由夹空气隙的两个光纤端镜面组成,空气隙的长度即为F2P 的腔长, 如图所示 • 当光波耦合进EFP I 传感器后, 光纤端镜面的反射光在输入输出光纤中发 生干涉。干涉光在相位匹配处产生极大值, 反之, 则为最小值。由于外界 应力改变了腔长, 使得干涉光强发生变化, 通过光强变化和应力间关系实 现对应力的传感。
4.光纤传感器的应用
• 微弯式光纤水听器探 头 •
• （a）光纤从两块变形器中穿过，上面的变形板与膜片相连， 下面的变形板固定在十字支架上，当压力变化，引起膜片变 形，引起光纤弯曲。借助于可调螺丝，可以给光纤施加初始 压力，以确定传感器直流工作点； • （b）光纤绕在开有凹槽的圆柱体上，光纤向凹槽内弯曲， 使输出的光强受到调制，这种结构的特点是可以增加光纤绕 圆柱体的圈数，可以提高传感器的灵敏度。
光纤传感器的实际应用案例及操作指南
光纤传感器的实际应用案例及操作指南光纤传感器作为一种基于光和光纤技术的传感器，具备高精度、高灵敏度、抗干扰等优点，广泛应用于工业、医疗、环境监测等领域。
本文将介绍几个光纤传感器的实际应用案例，并提供操作指南，帮助读者更好地了解和使用光纤传感器。
一、光纤温度传感器在工业监测中的应用光纤温度传感器可以实时、精确地监测物体的温度变化，广泛应用于工业生产中的温度监测和控制。
它适用于高温、低温、高压等极端条件下的温度测量，并具备抗干扰和耐腐蚀的特点。
例如，在钢铁冶炼过程中，通过将光纤温度传感器安装在炉内，可以实时监测炉温的变化，从而控制冶炼过程的温度，提高生产效率和产品质量。
使用光纤温度传感器的操作指南如下：1. 确保光纤传感器的光路通畅，没有断裂或弯曲。
2. 精确地连接光纤传感器和测量设备，保持信号的稳定传输。
3. 根据实际需求选择适合的光纤温度传感器型号，考虑测量范围、耐温度变化、抗干扰能力等参数。
4. 在使用前进行校准，在标准温度下将传感器的读数与已知的温度值进行比对。
5. 在安装过程中注意保护光纤温度传感器，避免物理损坏。
二、光纤加速度传感器在航空航天和汽车制造中的应用光纤加速度传感器是通过测量物体的加速度来获取运动状态及振动信息的传感器。
它具有高精度、高灵敏度、抗干扰等特点，在航空航天和汽车制造等领域被广泛应用。
例如，在航空航天领域，光纤加速度传感器可以用于飞行器的振动监测和结构健康监测，从而提高航空器的安全性和稳定性。
在汽车制造领域，光纤加速度传感器可以用于汽车零部件的振动测试和质量控制，从而提高汽车的性能和寿命。
使用光纤加速度传感器的操作指南如下：1. 确保传感器与被测物体之间的连接牢固可靠。
2. 选择适当的测量范围和灵敏度，根据实际应用需求进行调整。
3. 在使用前进行校准，确保传感器的读数准确可信。
4. 避免在高温、高湿等极端环境下使用，以防影响传感器的性能和寿命。
5. 定期进行维护和保养，及时更换损坏或老化的传感器部件。
光纤传感器结构原理及分类
光纤传感器结构原理及分类光纤传感器是一种采用光纤作为传感元件的传感器。
光纤传感器的工作原理是利用在光纤中传输的光所起的作用，通过测量光的参数的变化来实现测量或检测的目的。
光纤传感器具有灵敏度高、抗干扰能力强、体积小和耐腐蚀等优点，在工业、医疗、环境监测等领域有广泛的应用。
光纤传感器的结构主要包括光源、光纤、光纤连接和光纤接收器等部分。
光源产生光信号，通过光纤传输到被测点，然后由光纤接收器接收反射回来的光信号，并将其转换为电信号进行分析和测量。
根据测量的不同参数，光纤传感器可以分为以下几种分类。
1.压力传感器：压力传感器是一种测量液体或气体压力的传感器。
压力传感器利用压力对光纤的传输特性（如弯曲、伸长或挤压）产生的变化来实现测量。
常见的压力传感器有光纤拉曼散射压力传感器和光纤布里渊散射压力传感器等。
2.温度传感器：温度传感器是一种测量温度变化的传感器。
温度能够改变光纤的色散、折射率和长度等特性，通过测量这些变化来实现温度的测量。
常见的温度传感器有光纤布里渊散射温度传感器和光纤拉曼散射温度传感器等。
3.湿度传感器：湿度传感器是一种测量湿度变化的传感器。
湿度对光纤的折射率和损耗等参数产生影响，通过测量这些参数的变化来实现湿度的测量。
常见的湿度传感器有光纤菲涅耳衍射湿度传感器和光纤布里渊散射湿度传感器等。
4.气体传感器：气体传感器是一种测量气体浓度的传感器。
气体的成分和浓度对光纤的折射率、吸收和散射等特性产生影响，通过测量这些参数的变化来实现对气体的测量。
常见的气体传感器有光纤红外吸收气体传感器和光纤光谱吸收气体传感器等。
5.应力传感器：应力传感器是一种测量物体受力变化的传感器。
应力对光纤的拉伸或挤压产生的变形影响光的传输特性，通过测量光纤的变形来实现对应力的测量。
常见的应力传感器有光纤布里渊散射应力传感器和光纤拉曼散射应力传感器等。
除了以上的分类，光纤传感器还可以根据测量原理和传输方式来进行分类。
例如，根据测量原理，光纤传感器可以分为离散光纤传感器和连续光纤传感器；根据传输方式，光纤传感器可以分为点型光纤传感器和线型光纤传感器等。
基于光纤传感技术的压力传感器
基于光纤传感技术的压力传感器随着现代工业的发展，传感器的应用越来越广泛。
传感器是一种可以将物理量转换成电信号或其他形式信号的设备。
而压力传感器是其中一种，广泛应用于汽车工业、军事工业、智能化建筑等领域。
而基于光纤传感技术的压力传感器因其极高的精度，已经成为现代科技发展的重要组成部分。
什么是光纤传感技术？光纤传感技术是指利用光传播特性将物理量转换成光信号并将其测量或传递的技术。
光纤传感技术的优点在于：传输速度快，精度高，稳定性好，噪声小，以及可以进行长距离传输等特点。
而压力传感器作为一种热门传感器，因其能够实时反馈压力变化，被广泛应用于工业、军事和其他领域中。
传统的压力传感器采用电子技术实现，但是随着科技的不断进步，基于光纤传感技术的压力传感器开始逐渐被应用。
基于光纤传感技术的压力传感器的构成与原理基于光纤传感技术的压力传感器通常具有三个主要部分：光源、传感器和光学组件。
在传感器中，光源会将光信号通过光学器件发送至传感器。
传感器内包含一个可以实现被测物理量转换的组件，例如纤维布拉格光栅（FBG）。
当受到外力作用时，FBG会发生形变，导致信号的波长发生变化。
通过检测波长变化，传感器可以实时得知受力状况，从而实现压力的测量。
最后，测量到的光信号会通过光学组件传输至检测器，进行后续处理和分析。
虽然基于光纤传感技术的压力传感器与传统的压力传感器构造之间存在较大差异，但是它们的原理是一致的。
基于光纤传感技术的压力传感器能够实时反馈压力的变化，以达到监测、控制和保护等目的。
下面我们来看一下它的优势。
基于光纤传感技术的压力传感器的优势基于光纤传感技术的压力传感器具有许多优势，这些优势与传统的压力传感器相比具有明显差异：1. 高精度光学信号的测量具有极高的精度，可以实现微小变化的监测。
基于光纤传感技术的压力传感器使用了光栅等高精度的模块，因此可以达到高精度的测量结果。
2. 多信号利用光波长多路分复用技术，多个传感器可以共享同一根光纤的信号传输，从而节省成本。
光纤传感器结构原理及分类
光纤传感器结构原理及分类光纤传感器是利用光信号进行检测和测量的传感器。
它利用光纤的特性，将光信号转化为电信号，通过电信号来实现对被监测对象的检测和测量。
光纤传感器具有很多优点，例如高灵敏度、宽测量范围、抗干扰性强等。
在实际应用中广泛用于工业控制、环境监测、医疗诊断等领域。
1.光源：光源是将电信号转化为光信号的部分，一般采用半导体激光器或发光二极管。
光源发出的光信号经过光纤传输到被测量的目标位置。
2.光纤：光纤是将光信号从光源传输到被测量的目标位置的媒介，一般采用光纤束或光纤缆。
光纤传输中的光信号会受到光纤本身的损耗和传播时延影响。
3.光纤接收器：光纤接收器是将光信号转化为电信号的部分，一般采用光电二极管或光电探测器。
光纤接收器接收到光信号后会将其转化为电信号，并经过信号处理之后得到最终的测量结果。
根据测量原理和应用领域的不同，光纤传感器可以分为多种不同的类型，包括：1.光纤光栅传感器：利用光纤中的光栅结构来实现对光信号的测量和检测。
根据光栅的不同形式，可以分为布拉格光栅传感器、光栅光纤传感器等。
2.光纤干涉传感器：利用光纤中的光干涉效应来实现对光信号的测量和检测。
根据干涉原理的不同，可以分为菲涅尔光纤传感器、迈可逊干涉光纤传感器等。
3.光纤拉曼传感器：利用光纤中的拉曼散射效应来实现对被测量物质的测量和分析。
光纤拉曼传感器可以用于分析物质的组分、浓度、温度等。
4.光纤陀螺仪：利用光纤中的圆坐标光相互作用效应来实现测量物体的旋转和角速度等。
光纤陀螺仪被广泛应用于航空航天、海洋导航等领域。
5.光纤压力传感器：利用光纤中光纤的变形来测量压力的传感器。
光纤压力传感器可以用于测量各种压力、加力、扭矩等。
6.光纤温度传感器：利用光纤中光栅或光干涉效应对温度进行测量和检测。
光纤温度传感器在工业自动化、火力发电等领域有着广泛的应用。
综上所述，光纤传感器结构原理与分类的了解对于实际应用中光纤传感器的选择和设计具有重要意义。
