高速铁路设计规范条文轨道
9 轨道9.1 一般规定9.1.1 正线及到发线轨道应按一次铺设跨区间无缝线路设计。
9.1.2 正线应根据线路速度等级和线下工程条件，经技术经济论证后合理选择轨道结构类型，轨道结构宜采用无砟轨道。
无砟轨道与有砟轨道应集中成段铺设，无砟轨道与有砟轨道之间应设置轨道结构过渡段。
9.1.3 无砟轨道的结构型式应根据线下工程、环境条件等具体情况，经技术经济比较后合理选择。
同一线路可采用不同无砟轨道结构型式，同一型式的无砟轨道结构宜集中铺设。
9.1.4 轨道结构部件及所用工程材料应符合国家和行业的相关标准要求。
9.1.5无砟轨道主体结构应不少于60年设计使用年限的要求。
9.1.6 轨道结构设计应考虑减振降噪要求。
9.1.7 轨道结构应设置性能良好的排水系统。
9.2 钢轨及配件9.2.1 正线轨道应采用100m定尺长的60kg/m无螺栓孔新钢轨，其质量应符合相应速度等级的钢轨相关要求。
9.2.2 有砟轨道采用与轨枕配套的弹性扣件，其轨下弹性垫层静刚度宜为60±10kN/mm。
9.2.3 无砟轨道采用与轨道板或双块式轨枕相配套的弹性扣件，其轨下弹性垫层静刚度宜为25±5kN/mm。
9.3 轨道铺设精度（静态）9.3.1 正线轨道静态铺设精度标准应符合表9.3.1－1、9.3.1－2和9.3.1－3的规定。
表9.3.1－1 有砟轨道静态铺设精度标准表9.3.1－2 无砟轨道静态铺设精度标准注：表中a为扣件节点间距，m。
表9.3.1－3 道岔（直向）静态铺设精度标准9.3.2 站线道岔静态铺设精度标准应符合表9.3.2的规定。
表9.3.2 站线道岔静态铺设精度标准9.4 无砟轨道9.4.1 无砟轨道结构设计应符合下列规定：1无砟轨道设计荷载应包括列车荷载、温度荷载、牵引/制动荷载等，同时应考虑下部基础变形对轨道结构的影响。
2结构设计活载1）竖向设计活载：P d＝α • P j式中：P d－动轮载；α －动载系数，对于设计时速300公里及以上线路，取3.0；设计时速250公里线路，取2.5。

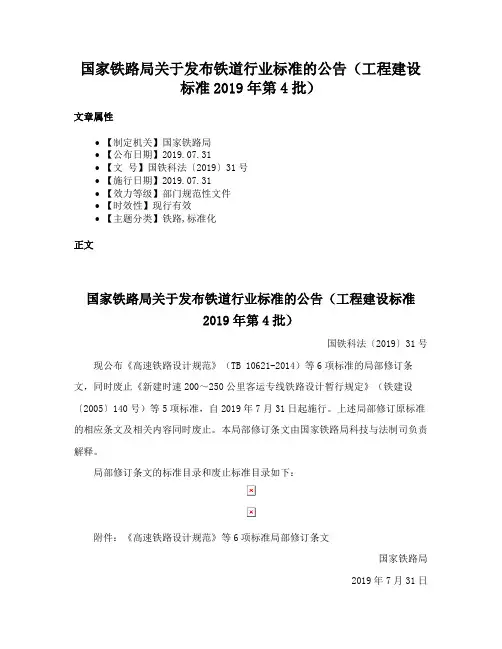

国家铁路局关于发布铁道行业标准的公告（工程建设标准2019年第4批）
国家铁路局关于发布铁道行业标准的公告（工程建设
标准2019年第4批）
文章属性
•【制定机关】国家铁路局
•【公布日期】2019.07.31
•【文号】国铁科法〔2019〕31号
•【施行日期】2019.07.31
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】铁路,标准化
正文
国家铁路局关于发布铁道行业标准的公告（工程建设标准
2019年第4批）
国铁科法〔2019〕31号现公布《高速铁路设计规范》（TB 10621-2014）等6项标准的局部修订条文，同时废止《新建时速200～250公里客运专线铁路设计暂行规定》（铁建设〔2005〕140号）等5项标准，自2019年7月31日起施行。
上述局部修订原标准的相应条文及相关内容同时废止。
本局部修订条文由国家铁路局科技与法制司负责解释。
局部修订条文的标准目录和废止标准目录如下：
附件：《高速铁路设计规范》等6项标准局部修订条文
国家铁路局
2019年7月31日。
高速铁路设计规范(最新版)
1总则1.0.1为统一高速铁路设计技术标准，使高速铁路设计符合安全适用、技术先进、经济合理的要求，制定本规范。
1.0.2本规范适用于旅客列车设计行车速度250～350km/h的高速铁路，近期兼顾货运的高速铁路还应执行相关规范。
1.0.3高速铁路设计应遵循以下原则：（1）贯彻“以人为本、服务运输、强本简末、系统优化、着眼发展”的建设理念；（2）采用先进、成熟、经济、实用、可靠的技术；（3）体现高速度、高密度、高安全、高舒适的技术要求；（4）符合数字化铁路的需求。
1.0.4高速铁路设计速度应按高速车、跨线车匹配原则进行选择，并应考虑不同速度共线运行的兼容性。
1.0.5高速铁路设计年度宜分近、远两期。
近期为交付运营后第十年；远期为交付运营后第二十年。
对铁路基础设施及不易改、扩建的建筑物和设备，应按远期运量和运输性质设计，并适应长远发展要求。
易改、扩建的建筑物和设备，可按近期运量和运输性质设计，并预留远期发展条件。
随运输需求变化而增减的运营设备，可按交付运营后第五年运量进行设计。
1.0.6高速铁路建筑限界轮廓及基本尺寸应符合图1.0.6的规定，曲线地段限界加宽应根据计算确定。
27250550040002440170017501250650③①②④⑤1700251250①轨面②区间及站内正线（无站台）建筑限界③有站台时建筑限界④轨面以上最大高度⑤线路中心线至站台边缘的距离（正线不适用）图1.0.6高速铁路建筑限界轮廓及基本尺寸（单位：mm）1.0.7高速铁路列车设计活载应采用ZK活载。
ZK活载为列车竖向静活载，ZK标准活载如图1.0.7-1所示，ZK特种活载如图1.0.7-2所示。
图1.0.7-1ZK标准活载图式图1.0.7-2ZK特种活载图式31.0.8高速铁路应按全封闭、全立交设计。
1.0.9高速铁路设计应执行国家节约能源、节约用水、节约材料、节省用地、保护环境等有关法律、法规。
1.0.10高速铁路结构物的抗震设计应符合《铁路工程抗震设计规范》（GB50111）及国家现行有关规定。
高速铁路设计规范（最新版）
高速铁路设计规范（最新版）1 总则1、0、1 为统一高速铁路设计技术标准,使高速铁路设计符合安全适用、技术先进、经济合理得要求,制定本规范。
1、0、2 本规范适用于旅客列车设计行车速度250～350km/h 得高速铁路,近期兼顾货运得高速铁路还应执行相关规范。
1、0、3 高速铁路设计应遵循以下原则:(1)贯彻“以人为本、服务运输、强本简末、系统优化、着眼发展”得建设理念;(2)采用先进、成熟、经济、实用、可靠得技术;(3)体现高速度、高密度、高安全、高舒适得技术要求;(4)符合数字化铁路得需求。
1、0、4 高速铁路设计速度应按高速车、跨线车匹配原则进行选择,并应考虑不同速度共线运行得兼容性。
1、0、5 高速铁路设计年度宜分近、远两期。
近期为交付运营后第十年;远期为交付运营后第二十年。
对铁路基础设施及不易改、扩建得建筑物与设备,应按远期运量与运输性质设计,并适应长远发展要求。
易改、扩建得建筑物与设备,可按近期运量与运输性质设计,并预留远期发展条件。
随运输需求变化而增减得运营设备,可按交付运营后第五年运量进行设计。
1、0、6 高速铁路建筑限界轮廓及基本尺寸应符合图1、0、6 得规定,曲线地段限界加宽应根据计算确定。
7250550040002440170017501250650③①②④⑤1700251250①轨面②区间及站内正线(无站台)建筑限界③有站台时建筑限界④轨面以上最大高度⑤线路中心线至站台边缘得距离(正线不适用)图1、0、6 高速铁路建筑限界轮廓及基本尺寸(单位:mm)1、0、7 高速铁路列车设计活载应采用ZK 活载。
ZK 活载为列车竖向静活载,ZK 标准活载如图1、0、7-1 所示,ZK 特种活载如图1、0、7-2 所示。
图1、0、7-1 ZK 标准活载图式图1、0、7-2 ZK 特种活载图式1、0、8 高速铁路应按全封闭、全立交设计。
1、0、9 高速铁路设计应执行国家节约能源、节约用水、节约材料、节省用地、保护环境等有关法律、法规。
铁建设[2011]257号 关于发布铁路桥涵设计基本规范等11项铁路工程建设标准局部修订条文的通知
![铁建设[2011]257号 关于发布铁路桥涵设计基本规范等11项铁路工程建设标准局部修订条文的通知](https://img.taocdn.com/s3/m/23df3f154431b90d6c85c7cf.png)
铁道部文件铁建设…2011‟257号关于发布铁路桥涵设计基本规范等11项铁路工程建设标准局部修订条文的通知各铁路局，投资公司，各铁路公司（筹备组）：现发布《铁路桥涵设计基本规范》（TB10002.1—2005）、《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》（TB10002.3—2005)、《铁路隧道设计规范》（TB10003—2005）、《铁路电力设计规范》（TB10008-2006）、《铁路工程设计防火规范》（TB10063—2007）、《铁路动车组设备设计暂行规定》（铁建设…2007‟89号）、《铁路GSM-R数字移动通信系统工程设计暂行规定》（铁建设…2007‟92号）、《铁路机务设备设计规范》（TB10004—2008）、《高速铁路设计规范(试行)》（TB10621—2009）、《新建时速200～250公里客运专线铁路设计暂行规定》（铁建设…2005‟140号）、《新建时速200公里客货共线铁路设—1—计暂行规定》（铁建设函…2005‟285号）共11项标准的局部修订条文，自发布之日起施行。
铁道部原发上述11项标准相应条文及相关内容同时废止。
《铁路桥涵设计基本规范》等11项标准的局部修订条文由铁道部建设管理司负责解释。
二○一○年十二月二十七日—2—铁路工程建设标准局部修订条文一、《铁路桥涵设计基本规范》（TB10002.1—2005）第3.3.8 条改为：3.3.8 在下列情况下，桥上基本轨的内侧应铺设护轨：1 桥长大于50m的有砟桥面及无砟无枕桥梁；桥长大于20m的明桥面钢梁桥；桥长大于等于10m，且桥上线路曲线半径在600m及以下，或桥高（轨底至河床最低处）大于6m的明桥面钢梁桥；2 跨越铁路、重要公路、城市交通要道的立交桥；3 双线桥各线均应铺设护轨。
三线及以上的桥，当各线的桥面分别设于分离式的桥跨结构上时，各线均应铺设护轨；当各线铺于同一桥跨结构(如整体刚架桥)上时，可仅对两外侧线铺设护轨。
国家铁路局关于发布铁道行业标准的公告(工程建设标准2024年第1批)
国家铁路局关于发布铁道行业标准的公告(工程建设标准2024年第1批)文章属性•【制定机关】国家铁路局•【公布日期】2024.02.18•【文号】国家铁路局公告2024年第2号•【施行日期】2024.02.18•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】标准化正文国家铁路局公告2024年第2号关于发布铁道行业标准的公告(工程建设标准2024年第1批) 为进一步推广道岔融雪装置应用、加强室外信号光电缆防护，提升铁路运营本质安全水平，国家铁路局组织对《铁路信号设计规范》TB10007－2017等3项标准相关内容进行了局部修订。
现公布局部修订条文，自公布之日起实施。
一、《铁路信号设计规范》TB10007－2017(一)修改第15.0.1条。
正文修改为:道岔融雪装置设置范围应符合下列规定:1在零度等温线(秦岭－淮河)以北地区、且20年年平均降雪日在5d及以上的线路，可设置道岔融雪装置。
2在零度等温线(秦岭－淮河)以南地区、且20年年平均降雪日在5d及以上CTCS－2级/CTCS－3级区段列车进路上的道岔及其联动道岔，结合线路情况，可设置道岔融雪装置。
条文说明修改为:积雪结冰造成道岔转换困难时，可能影响列车的正常运行。
道岔融雪装置可融化道岔区内的积雪(结冰)，为道岔的冬季正常转换提供有利的环境。
道岔融雪装置的设置取决于气象条件、维护体制、列车最高运行速度及行车密度等因素。
其具体设置地点结合车站所处地域历年气象资料确定。
等温线(isotherm)是指等温线图上温度值相同各点的连线。
我国1月份零度等温线是指等温线图上一月份温度为0℃各点的连线，它大致通过秦岭－淮河一线，自西向东依次经过西藏、云南、四川、陕西、河南、安徽、江苏等7个省(自治区)。
这条线是我国南北方的分界线，也是800mm平均降水量线通过的地方，又是温度带中暖温带和亚热带的分界线、干湿地区中的湿润地区和半湿润地区的分界线。
相比我国零度等温线以北地区，其以南地区降雪几率相对较少。
高速铁路设计规范（最新版）
高速铁路设计规范（最新版）1 总则1.0.1 为统一高速铁路设计技术标准，使高速铁路设计符合安全适用、技术先进、经济合理的要求，制定本规范。
1.0.2 本规范适用于旅客列车设计行车速度250～350km/h 的高速铁路，近期兼顾货运的高速铁路还应执行相关规范。
1.0.3 高速铁路设计应遵循以下原则：（1）贯彻“以人为本、服务运输、强本简末、系统优化、着眼发展”的建设理念；（2）采用先进、成熟、经济、实用、可靠的技术；（3）体现高速度、高密度、高安全、高舒适的技术要求；（4）符合数字化铁路的需求。
1.0.4 高速铁路设计速度应按高速车、跨线车匹配原则进行选择，并应考虑不同速度共线运行的兼容性。
1.0.5 高速铁路设计年度宜分近、远两期。
近期为交付运营后第十年；远期为交付运营后第二十年。
对铁路基础设施及不易改、扩建的建筑物和设备，应按远期运量和运输性质设计，并适应长远发展要求。
易改、扩建的建筑物和设备，可按近期运量和运输性质设计，并预留远期发展条件。
随运输需求变化而增减的运营设备，可按交付运营后第五年运量进行设计。
1.0.6 高速铁路建筑限界轮廓及基本尺寸应符合图1.0.6 的规定，曲线地段限界加宽应根据计算确定。
7250550040002440170017501250650③①②④⑤1700251250①轨面②区间及站内正线（无站台）建筑限界③有站台时建筑限界④轨面以上最大高度⑤线路中心线至站台边缘的距离（正线不适用）图1.0.6 高速铁路建筑限界轮廓及基本尺寸（单位：mm）1.0.7 高速铁路列车设计活载应采用ZK 活载。
ZK 活载为列车竖向静活载，ZK 标准活载如图1.0.7-1 所示，ZK 特种活载如图1.0.7-2 所示。
图1.0.7-1 ZK 标准活载图式图1.0.7-2 ZK 特种活载图式1.0.8 高速铁路应按全封闭、全立交设计。
1.0.9 高速铁路设计应执行国家节约能源、节约用水、节约材料、节省用地、保护环境等有关法律、法规。
高速铁路路基设计规范标准
6路基6、1 一般规定6、1、1路基工程应加强地质调绘与勘探、试验工作，查明基底、路堑边坡、支挡结构基础等得岩土结构及其物理力学性质，查明不良地质情况查明填料性质与分布等，在取得可靠地质资料得基础上开展设计。
6、1、2路基主体工程应按土工结构物进行设计，设计使用年限应为100 年。
6、1、3基床表层得强度应能承受列车荷载得长期作用，刚度应满足列车运行时产生得弹性变形控制在一定范围内得要求，厚度应使扩散到其底层面上得动应力不超出基床底层土得承载能力。
基床表层填料应具有较高得强度及良好得水稳性与压实性能，能够防止道砟压入基床及基床土进入道床,防止地表水侵入导致基床软化及产生翻浆冒泥、冻胀等基床病害。
6、1、4路基填料得材质、级配、水稳性等应满足高速铁路得要求：填筑压实应符合相关标准。
6、1、5路堤填筑前应进行现场填筑试验。
6、1、6路基与桥台、横向结构物、隧道及路堤与路堑、有砟轨道与无砟轨道等连接处均应设置过渡段，保证刚度及变形在线路纵向得均匀变化。
6、1、7路基工后沉降值应控制在允许范围内，地基处理措施应根据地形与地质条件、路堤高度、填料及工期等进行计算分析确定。
对路基与桥台及路基与横向结构物过渡段、地层变化较大处与不同地基处理措施连接处,应采取逐渐过渡得地基处理方法，减少不均匀沉降。
路基施工应进行系统得沉降观测，铺轨前应根据沉降观测资料进行分析评估，确定路基工后沉降满足要求后方可进行轨道铺设。
6、1、8路基支挡加固防护工程应满足高速铁路路基安全稳定得要求：路基边坡宜采用绿色植物防护，并兼顾景观与环境保护、水土保持、节约土地等要求。
6、1、9路基排水工程应系统规划，满足防、排水要求，并及时实施。
6、1、10路基设计应重视防灾减灾，提咼路基抵抗连续强降雨、洪水及地震等自然灾害得能力。
6、1、11路基上得轨道及列车荷载换算土柱高度与分布宽度应符合表6、1、11得规定。
表6、1、11轨道与列车荷载换算土柱高度及分布宽度6、1、12车站两端正线、利用既有铁路地段、联络线、动车组走行线与养护维修列车走行线等路基设计标准按其设计最高速度确定，路基基床结构变化处应设置长度不小于10m得渐变段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《高速铁路设计规范》等6项标准
局部修订条文
一、《高速铁路设计规范》TB10621—2014
1. 第7.1.8条修改为“相邻桥涵之间路堤长度的确定应综合考虑高速列车运行的平顺性要求、路桥（涵）过渡段的施工工艺要求以及技术经济等因素。
”
2.第7.2.1条修改为“桥涵结构设计应根据结构的特性，按表7.2.1所列的荷载，就其可能的最不利组合情况进行计算。
表7.2.1 荷载分类及组合
注：1 当杆件主要承受某种附加力时，该附加力应按主力考虑。
2 长钢轨纵向作用力不参与常规组合，其与其他荷载的组合按《铁路桥涵设计规范》TB 10002
的相关规定执行；CRTSⅡ型板式无砟轨道作用力应根据实际情况另行研究。
3 流水压力不宜与冰压力组合。
4 当考虑列车脱轨荷载、船只或排筏的撞击力、汽车撞击力以及长钢轨断轨力时，应只计算
其中的一种荷载与主力相组合，且不应与其它附加力组合。
5 地震力与其他荷载的组合应符合《铁路工程抗震设计规范》GB50111的规定。
”
3. 第7.2.12条修改为“横向摇摆力应按80kN水平作用于钢轨顶面计算。
多线桥梁只计算任一线上的横向摇摆力。
”
4. 第7.3.9条修改为“墩台横向水平线刚度应满足高速行车条件下列车安全性和旅客乘车舒适度要求，并对最不利荷载作用下墩台顶横向弹性水平位移进行计算。
在列车竖向静荷载、横向摇摆力、离心力、风力和温度的作用下，墩顶横向水平位移引起的桥面处梁端水平折角如图7.3.9所示，并应符合下列规定：
图7.3.9 梁端水平折角示意图
1 梁端水平折角不应大于1.0‰ rad。
2 梁端水平折角计算应考虑以下荷载作用：竖向静荷载；曲线上列车的离心力；列车的横向摇摆力；列车、梁及墩身风荷载或0.4倍的风荷载与0.5倍的桥墩温差组合作用，取较大者；水中墩的水流压力作用；地基基础弹性变形引起的墩顶水平位移。
”
5. 第7.4.4条修改为“预应力钢筋或管道的净距及保护层厚度应符合下列规定：
1 在后张法结构中，采用钢丝、钢绞线束、螺纹钢筋的管道间净距，当管道直径等于或小于55mm时，不应小于
40mm；当管道直径大于55mm时，不应小于0.8倍管道外径。
……”
6. 第8.6.2条修改为“复合式衬砌初期支护与二次衬砌之间应根据水文地质条件和结构防水设防要求设置防水层。
地下水环境保护要求高、埋深浅的隧道应采用全断面封闭防水。
防水
层铺设应符合相关标准的规定。
”
7. 第9.7.3条修改为“钢轨伸缩调节器范围内的轨道静态平顺度，应符合现行有关钢轨伸缩调节器技术条件的规定。
”
8. 第14.4.11条修改为“RBC的数量应结合运输组织方案确定；单台RBC控制的列车数量T按式（14.4.11-1）计算，并应符合式（14.4.11-2）。
T＝⌈k ×T股＋nΣi = 1L i L I＋T RBC－RBC＋T C2／C3＋T其他⌉（14.4.11-1）
T≤ T系统－T预（14.4.11-2）式中：
⌈⌉——数学符号，表示向上取整数；
k ——本RBC控制范围内能存放CTCS-3级动车组的股道的同时利用系数，取值不大于1；
T股——本RBC控制范围内能存放CTCS-3级动车组的股道数；
L i——本RBC控制范围内第i条线路的正线长度（km）；
L I——本RBC控制范围内第i条线路相邻列车之间的运行间隔（km）；
n——本RBC控制范围内的正线数；
T RBC－RBC——本RBC控制范围内与相邻RBC切换处所的数量；
T C2／C3——本RBC控制范围内CTCS-2级至CTCS-3级等级转换处所的数量；
T其他——本RBC控制范围内动车段、动车运用所CTCS试车线等特殊区段同时与本RBC链接的列车数；
T系统——本RBC自身允许同时链接的列车数；
T预——本RBC控制范围内预留可同时链接的列车数，取值根据车站规模及预留情况确定。
”
9. 第15.3.4条修改为“中心系统宜设置数据库服务器、应用服务器、存储设备、网络设备、网络安全及监控维护管理终端等设备，系统具有实名制客票发售与预订、席位集中管理、交易实时处理等功能。
”
二、《城际铁路设计规范》TB10623—2014
1. 第7.
2.1条修改为“桥涵结构设计应根据结构的特性，按表7.2.1所列的荷载，就其可能的最不利组合情况进行计算。
注：1 当杆件主要承受某种附加力时，该附加力应按主力考虑。
2 长钢轨纵向作用力不参与常规组合，其与其他荷载的组合按《铁路桥涵设计规范》TB 10002
的相关规定执行。
3 流水压力不宜与冰压力组合。
4 当考虑列车脱轨荷载、船只或排筏的撞击力、汽车撞击力以及长钢轨断轨力时，应只计算
其中的一种荷载与主力相组合，且不应与其它附加力组合。
5 地震力与其他荷载的组合应符合《铁路工程抗震设计规范》GB50111的规定。
”
2. 第7.2.12条修改为“横向摇摆力应按60kN水平作用于钢轨顶面计算。
多线桥梁只计算任一线上的横向摇摆力。
”
3. 第7.3.9条修改为“墩台横向水平线刚度应满足列车运行安全性和旅客乘车舒适度要求，并对最不利荷载作用下墩台顶横向弹性水平位移进行计算。
在列车竖向静活载、横向摇摆力、离心力、风力和温度的作用下，墩顶横向水平位移引起的桥面处梁端水平折角（图7.3.9）或水平位移限值应符合下列规定：
图7.3.9 梁端水平折角示意图。
