META与QRCT使用指引
读数结果各值代表的指标如下： 【Ant.Power】指8960信号经过射频口、天线开关、声表滤波器后得到的功率值，正常的值应该比 原来信号功率衰减2dbm以内，如果结果衰减远大于2dbm或者出现“Invalid”都表示该模块电路出 现了故障，这个值也是我们应该观察的。
【Used Gain】实际手机整个射频接收电路的功率补偿值，跟软件上设置的【Gain】值存在一定 的误差。 【DSP Power】基带DSP接收到的功率值。 【Deviation】表示每次功率测量结果的差别程度，表征了射频接收回路的一致性是否良好。
常见故障的分析： 特别是手机连不上网的，可以用这个PM功能来检测 1、如果【Ant.Power】的值非常低甚至出现Invalid，证明接收回路已经断路，重点检查滤波器、匹配电路、天线 开关及其控制信号。 2、如果【Ant.Power】的值比正常值略低，则有可能是接收回路的天线开关、滤波器、匹配电路虚焊。 3、如果误码率较高，主要故障会出现在SAW 滤波器上，因为滤波器不能正常工作的会使更多的干扰信号被LNA 放大，或者是LNA加大Gain值，使在放大有用信号的同时干扰信号也被放大了。
图5
图6
图7
1.4.2打开数据库文件（文件名一般为DataBase..），用于调出手机的参数，注意 数据库文件必须跟手机的软件版本对应，开发中心在下发新版软件时候会包括该 版软件的数据库文件。
图8
• • • • • • • • •
2. 介绍META工具生产过程中常用的几个方面内容 Functions: 1. RF Tool 2. Factory Mode 3. Baseband Tool 4. IMEI download 5. Get version 6. Barcode download 7. Update parameter
MTK平台生产软件 使用说明
版本号： 编号： 编制： 日期：
1.测试流程
1.1 SMT 后段测试流程图 （其中软件下载、BSN 写入、校准、综测、功能测试有对应的软件）
图1 1.2 组装测试流程图
（ 其中软件升级、整机终测、写IMEI 号有对应的软件）
图2
2.下载
2.1 概述 • MTK 系列主板存储系统有两个Flash 构成，一个是主Flash，用于存放手机代码部分和其他参数；
使用。另外工程人员可以通过口令进入到设置模式下，改变一些常规的设置，而高级的设置则需要 工程人员到相应的配置文件里面修改。
MTK_ATEDEMO.EXE 工具校准项分为射频和基带两个部分，射频部分包括AFC 、APC 、 Path Loss， 基带部分包括ADC • AFC 自动频率控制 • APC 自动功率控制 • Path Loss 接受增益控制 • ADC 电池电量校准
4.2 软件安装
MTK_ATEDEMO.EXE 安装非常简单，只需将整个MTK_ATEDEMO.EXE 目录Copy
到本地即可。如果想删除只需Delete 整个目录。 4.3 硬件环境 4.3.1 设备清单：
• 工控机：Generic Pentium III or above PC • 测试仪：Agilent 8960 、CMU200 • 数控电源：Agilent66xx 、Keithly23xx • GPIB 卡：NI、Agilent(and Driver) • RF Cable、测试线/夹具
另外一个NAND Flash，用于存放MP3。 • 图1 中的下载工位（SMT 后段） 是将手机软件的SOFT 代码部分下载到主板上的Flash 并且将
参数格式化，而图2 中的下载（升级） 工位（ 组装段）只是将手机软件的SOFT 代码部分更
MTK的ATE工具使用说明
Revision: 0.01Preliminary InformationDocuments Number:MediaTekRevision HistoryRevision Date Author Comments 0.01 6/01/2004 Ben Huang First releaseTable of contentsRevision History (2)Abstract (4)1Introduction (5)1.1Overview (5)1.2Environment requirement (5)2Installation (6)3測試環境設定 (9)3.1系統配置(範例:CMU200測試環境) (9)3.2系統配置(範例:Agilent 8960測試環境) (10)45Abstract這個程式主要的用途是屬於使用在生產線的測試軟體，所控制的設備例如行動通訊綜合測試儀包含有R&S CMU200， Agilent 8960，以及在 Power Supply的控制部份則有R&S NGSM與Agilent 663xx系列，所能測試項目的部份有MTK GSM Chipset Calibration(包含有GSM、 DCS、 PCS三個部分) ，其中的詳細項目包含有AFC 、 Pathloss Calibration、APC calibration 、ADC calibration，除此之外，在Final Test的系統中則包括有Average Power 、Peak Power 、Power vs time 、Spectrum due to Modulation、 Spectrum due to Switching 、Rx level、,Rx Quality 、Class II、Class Ib、Phase Error Peak 、Phase Error RMS 、Frequency Error等等的項目。
MTK工具操作说明文档

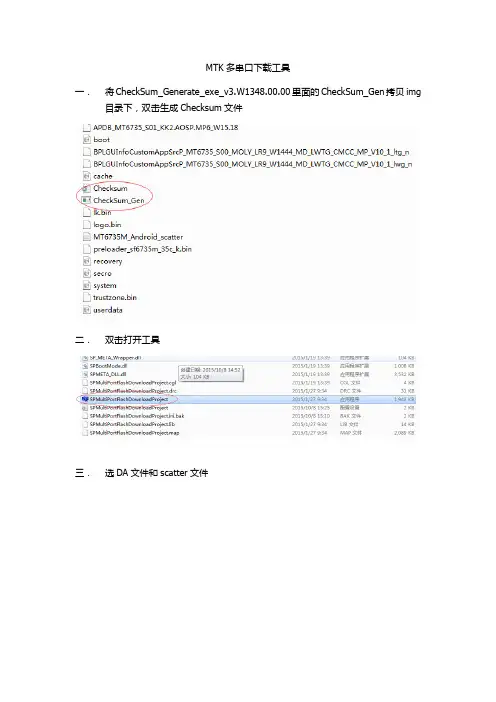

MTK多串口下载工具
一．将CheckSum_Generate_exe_v3.W1348.00.00里面的CheckSum_Gen拷贝img 目录下，双击生成Checksum文件
二．双击打开工具
三．选DA文件和scatter文件
DA文件在下载工具目录下Scatter文件在要下载的img目录下
四．选择firmware update
此处只能选Firmware update，不然会插除手机校准参数。
五．为了不要误操作，这一步也很重要，就是锁定所有已经设置好的参数。
选择Identify->Engineer mode->Switch to Operator
如果想再改回Engineer mode,就选择Identify->Operator mode->Switch to Engineer,默认密码“000”
六．如果电脑已经装过MTK驱动，此处会显示“COM x + COM x”，如果没有装驱动，会显示“N/A + N/A”,此时需要先安装驱动Driver_Auto_Installer_v1.352.00，驱动装好后选择“Scan”，手机关机状态下，按住上音量键，插入usb线，会
看到有COM口了。
七．开始下载
SN写号工具操作说明一．双击打开程序后，先设置system Config
二．写IMEI号，就勾上IMEI相关选项
三．然后database两项选好
四．保存后，点击start，输入IMEI_1和IMEI_2
五．OK后，就将手机关机状态下插上usb线即可，写成功会有提示。
MTK平台META工具使用指导书_GSM_3G
MTK平台META工具使用指导书一、建立连接首先用串口线将手机和电脑连接，用RF Switch将手机和CMU连接，若用真电池，则要求电池不在位，若用假电池，则电源要处于关闭状态。
打开META，如下图所示1、选择串口线的端口；2、点击Disconnect；3、点击Reconnect；4、对手机上电，稍等几秒后若连接成功则端口显示为灰色(注意：必须按照1234的顺序执行)，如下图注意：上面是用串口线来连接手机和PC的，后续MTK平台可能降成本会将串口线换为USB线节省一个模拟开关，用USB线的连接方法则不同的手机是有差异的，具体要咨询硬件或软件人员。
二、检查手机发射是否OKGSM部分:点击左边红色方框中的下拉菜单，选择RF Tool，如下图1、选择TX Level and Profile选项；2、点击GMSK Graphic Ramp Settings，如下图首先要加载软件版本，点击左下角的Upload from flash，如下图选择手机对应的软件版本中的trace文件后，准备工作就OK了。
下面开始设置需要检查的手机的工作频段、信道、功率等级等控制手机发射，相应的在CMU 上设置后即可检查手机是否可以正常发射(一般检查最大功率等级)。
CMU的设置如下：1、设置CMU为某一频段(与META上的设置一致)的非信令模式；2、设置线损：首先按下右上角的Connect Control按钮；选择RF选项，设置线损；3、再按下右上角的Connect Control按钮，选择Power选项；设置功率等级与META上的一致；设置Training Sequence为GSM5；设置信道与META上的一致；然后在META工具上点击开始发射的Start按钮，如下图即可查看功率是否正常。
3G_TD部分:点击左边红色方框中的下拉菜单，选择3G TD RF Tool，如下图TD RX部分:TD TX部分,选择DPCH TX,选择对应的频段和信道,如下图:点击下图TPC level setting:三、检查手机接收是否OKMETA连接成功后，点击左边红色方框中的下拉菜单，选择RF Tool，如下图1、选择Gain Sweep选项，设置频段、信道，点击Start按钮开始接收，下面显示的是手机接收到的功率，Invalid表示接收通路不通，没有接收到信号；2、设置CMU：首先设置CMU为某一频段的非信令模式，设置线损和上面介绍的方法一致；下面设置CMU为发射模式：在上面设置线损的界面下，首先按下右上角的Connect Control按钮，然后在下面选择Generator选项，界面中的6项分别设置如下图，信道设置必须与META上的设置一致，最后选中右边第一项的Generator，然后选择CMU数字键下的ON/OFF键来打开CMU发射；3、CMU设置OK，并打开发射后，点击开始接收Start按钮，如下图当Ant. Power对应的接收功率与CMU的发射功率基本相当时，说明手机接收通路正常。
META和QRCT使用指引
步骤3：当控制手机处于发射状态后，则可以用8960来观察发射信号的各项指标性能，包括功率 大小、功率时间模板、调制谱和开关谱等，例如下图为观察到的功率时间模板：
步骤4：META工具提供了对发射功率曲线的微调，但是由于软件本身的缺陷，还不能较直观地对功 率曲线进行调整。 ●首先进入【GMSK Level and Ramp setting...】 按下【Upload from flash】，功率校准的数值会自动显示在窗口上， 如图20，点击选择频段DCS1800
2.1.3 Continous RX(连续接收)
该功能主要用于检测手机接收电路的I/Q信号是否正常，适合对不入网、接收信号弱等跟接收相关的机子的检测，本例以测量手机 GSM 20信道接收来介绍，相关设置如下: 步骤：用射频线把手机跟8960连接，8960的工作模式设置成【Test】，还要设置 【CELL Power】＝-75dbm，【CELL band】＝PGSM ，【Broadcast Chan】＝20 【Band】＝GSM900, 根据需要设置手机的接收频段 【ARFCN】=20,根据需要设置手机的接收信道 【Gain】＝40，手机整个射频接收电路的增益值，建议设成40db 在这个选项中要结合示波器进行使用,把相关设置设好后,点击【Start】键强制手机连续接收,把示波器探头接触到PCB板上I/Q信号 线,按示波器的【AUTO】键就可以看到I/Q信号的波形了,通过这种方式可以检查接收通道各部分是否正常.(备注:通过改变增益和脉 冲模式示波器的幅度和波形都会改变)
步骤2：设置如下 【Band】＝GSM900, 根据需要设置手机的接收频段 【ARFCN】=20,根据需要设置手机的接收信道 【PM/Frame】＝1，测量的帧数，建议使用默认值1 【PM Count】＝10，每帧测量的点数，建议使用默认值10 【Gain】＝40，手机整个射频接收电路的增益值，建议设成40db 【Start】，按下该按钮则手机进入接收模式，并可以在白色文本框看到测量结 果：
MTK平台META导出和导入校准参数操作指引_140909[整理]
![MTK平台META导出和导入校准参数操作指引_140909[整理]](https://img.taocdn.com/s3/m/489c53c2370cba1aa8114431b90d6c85ed3a8854.png)
用META 导出及导入校准参数操作指引000000首先在电脑上安装META ，点击MauiMETA_exe_3G_v7.1404.0里的setup.exe 安装，000000装完后打开桌面上的Maui META 3G ver 7.1404.0，如下图000000打开后如下：000000000000平板先关机，最好按下Reset 键000000然后插入USB 线（如果电脑没有安装驱动，会提示安装，详见后面的驱动安装），会弹出如下窗口0000002、点击Reconnect1、把Options 里的Cennect Smart phone into META mode 勾选上关闭Get version窗口000000000000把复选框里的活动条往下拉，选择Update parameter，会弹出如下窗口一、导出校准参数000001、按左边粉红色框勾选上2、选择正确的DB3、点击Upload from flash，把平板里的参数读出4、把读出的参数在电脑里存成文件，后缀名为.ini000000二、导入校准参数000001、按左边粉红色框勾选上2、选择正确的DB3、导入之前备份的.ini文件4、点击Download to flash，参数导入完成000000驱动安装000001.右键点击我的电脑，进入管理-设备管理器0000001.设备管理器界面如下图所示：000000点击更新驱动程序（对应程序安装驱动）00000图1000000图2000000选择SP_Drivers_v1.6000000图3000000图4000000。
