品质因数计算
有载品质因数计算公式
有载品质因数计算公式在数学中，有载品质因数是指一个数除了1和它本身之外的所有正因数之和。
计算有载品质因数可以帮助我们了解一个数的特性，同时也有助于解决一些数论问题。
下面将介绍有载品质因数的计算公式及其应用。
有载品质因数的计算公式如下：首先，将给定的数进行质因数分解，然后根据质因数的幂次方关系，利用公式计算出有载品质因数。
具体步骤如下：1. 将给定的数进行质因数分解。
将这个数按照质因数相乘的形式写出来，即将这个数分解为若干个质数的乘积。
例如，如果给定的数是24，那么它的质因数分解为2^3 * 3^1。
2. 利用质因数的幂次方关系。
质因数的幂次方是指质数的次数加1后相乘。
例如，2^3的幂次方为(3+1)=4。
3. 计算有载品质因数。
将每个质数的幂次方相加，然后相乘，即可得到有载品质因数。
继续以上述例子，有载品质因数为(4)*(1+1)=8。
有载品质因数的计算公式可以在解决一些数论问题时发挥重要作用。
例如，可以通过计算一个数的有载品质因数来判断它是否为完全数。
完全数是指一个数的所有因数之和等于它本身的数，而计算有载品质因数可以帮助我们验证一个数是否为完全数。
有载品质因数的计算公式也可以应用在密码学领域。
在RSA公钥加密算法中，需要计算两个大素数的有载品质因数来生成加密密钥。
因此，有载品质因数的计算不仅在数论中有重要意义，也在实际应用中起着关键作用。
有载品质因数计算公式是数学中的重要概念，通过这个公式可以帮助我们了解一个数的特性，解决数论问题，以及在密码学等领域应用。
熟练掌握有载品质因数的计算方法，有助于我们更好地理解数学知识，并将其运用到实际问题中去。
希望以上内容能够帮助读者更深入地了解有载品质因数及其计算公式。
品质因素q的计算公式
品质因素（Quality Factor，Q）是一个用于评价谐振电路性能的参数。
有不同的表示方法和计算公式，其中一个常用的方法是对腔体中的耗散能量与储存能量之比进行量化。
通常，品质因素Q的计算公式如下：
Q = (2 π f * W_stored) / P_dissipated
其中：
- Q：品质因素
-π：圆周率，约为3.14159
- f：谐振频率（Hz）
- W_stored：腔体中的储存能量（Joules）
- P_dissipated：腔体中的每周期内耗散的能量（Joules/cycle）
这个计算公式适用于广泛的谐振系统，包括LC、RLC电路等。
需要注意的是，不同类型的谐振器和耗散元件可能会导致不同的计算方法，因此务必参考相关资料进行计算。
品质因数q的定义
品质因数q的定义
（原创实用版）
目录
1.品质因数 q 的定义概述
2.品质因数 q 的定义公式
3.品质因数 q 的物理意义
4.品质因数 q 的实际应用
正文
1.品质因数 q 的定义概述
品质因数 q，又称品质因子，是一种描述电磁波辐射能量与其频率之间关系的物理量。
它是表征电磁波辐射能量集中在某个频率范围内的程度的一个参数。
在实际应用中，品质因数 q 常用于分析和设计电磁波辐射系统，如天线、放大器等。
2.品质因数 q 的定义公式
品质因数 q 的定义公式为：q = (ω_r / ω) / (1 / Q)
其中，ω_r 为辐射波的频率，ω为载波频率，Q 为品质因数，也称为品质因子。
3.品质因数 q 的物理意义
品质因数 q 反映了电磁波辐射能量集中在某个频率范围内的程度。
当 q 值越大时，表示辐射能量集中在某个频率范围内的程度越高，电磁波的辐射效率越高；反之，当 q 值越小时，表示辐射能量分散在较宽的频率范围内，电磁波的辐射效率较低。
4.品质因数 q 的实际应用
品质因数 q 在实际应用中具有重要意义。
在天线设计中，通过优化
天线结构和参数，可以提高天线的品质因数，从而提高天线的辐射效率和指向性。
在放大器设计中，品质因数 q 可以作为评估放大器性能的一个重要指标，用于分析放大器在不同频率下的性能表现。
此外，品质因数 q 还广泛应用于通信系统、雷达系统等领域。
综上所述，品质因数 q 是一种描述电磁波辐射能量与其频率之间关系的物理量，具有重要的实际应用价值。
有载品质因数计算公式
有载品质因数计算公式
在数学领域中，有载品质因数计算公式是一种用来计算有载品质因数的数学公式。
有载品质因数是指在电路分析中，一个电阻、电感或电容元件的品质因数，通常用Q表示。
有载品质因数计算公式可以帮助工程师和研究人员更好地理解电路中元件的性能和特性。
有载品质因数的计算公式取决于元件的类型和电路的结构。
对于电阻元件，有载品质因数可以通过电阻值与电路中的总电抗值之比来计算。
而对于电感元件和电容元件，有载品质因数的计算则需要考虑元件的电感值或电容值，以及电路的频率和其他因素。
有载品质因数计算公式的应用广泛。
在无线通信领域，有载品质因数是评估天线性能的重要指标之一。
在电力系统中，有载品质因数可以影响电路的功率传输效率。
在电子设备中，有载品质因数也是设计和优化电路的关键参数。
除了使用有载品质因数计算公式来分析电路元件的性能外，工程师还可以通过调整电路结构和元件参数来改善电路的性能。
通过优化有载品质因数，可以提高电路的稳定性、效率和可靠性，从而满足不同应用场景的需求。
总的来说，有载品质因数计算公式是电路分析和设计中的重要工具，可以帮助工程师更好地理解和优化电路的性能。
通过深入研究和应用有载品质因数计算公式，可以不断提高电路设计的水平，推动电
子技术的发展和创新。
希望本文对读者有所启发，让大家更加深入地了解有载品质因数及其计算公式的应用价值。
品质因数q的定义

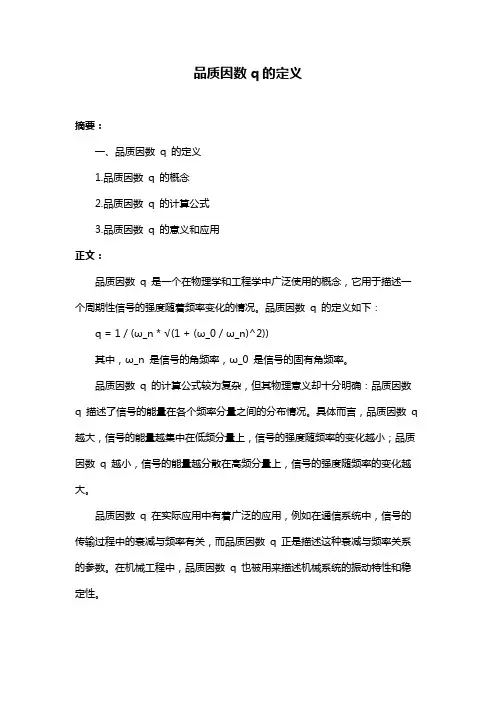

品质因数q的定义
摘要：
一、品质因数q 的定义
1.品质因数q 的概念
2.品质因数q 的计算公式
3.品质因数q 的意义和应用
正文：
品质因数q 是一个在物理学和工程学中广泛使用的概念，它用于描述一个周期性信号的强度随着频率变化的情况。
品质因数q 的定义如下：q = 1 / (ω_n * √(1 + (ω_0 / ω_n)^2))
其中，ω_n 是信号的角频率，ω_0 是信号的固有角频率。
品质因数q 的计算公式较为复杂，但其物理意义却十分明确：品质因数q 描述了信号的能量在各个频率分量之间的分布情况。
具体而言，品质因数q 越大，信号的能量越集中在低频分量上，信号的强度随频率的变化越小；品质因数q 越小，信号的能量越分散在高频分量上，信号的强度随频率的变化越大。
品质因数q 在实际应用中有着广泛的应用，例如在通信系统中，信号的传输过程中的衰减与频率有关，而品质因数q 正是描述这种衰减与频率关系的参数。
在机械工程中，品质因数q 也被用来描述机械系统的振动特性和稳定性。
rlc串联谐振电路品质因数q公式
rlc串联谐振电路品质因数q公式摘要：1.RLC 串联谐振电路概述2.RLC 串联谐振电路品质因数Q 的定义3.RLC 串联谐振电路品质因数Q 的计算公式4.RLC 串联谐振电路品质因数Q 的影响因素5.结论正文：一、RLC 串联谐振电路概述RLC 串联谐振电路是由电阻（R）、电感（L）和电容（C）三个元件串联组成的电路。
当电路中的电感、电容和电阻满足一定条件时，电路会产生谐振现象，即电路中的电流和电压呈现周期性变化。
在RLC 串联谐振电路中，品质因数Q 是一个重要的参数，它反映了电路的谐振性能。
二、RLC 串联谐振电路品质因数Q 的定义品质因数Q 定义为电路中无功功率与有功功率之比，即Q = W_无/ W_有。
在RLC 串联谐振电路中，无功功率主要来源于电感器和电容器的储能和释放，有功功率则主要来源于电阻元件的损耗。
三、RLC 串联谐振电路品质因数Q 的计算公式RLC 串联谐振电路品质因数Q 的计算公式为：Q = ωL / (1 / ωC + R / ωL)其中，ω为电路的角频率，L 为电感器电感值，C 为电容器电容值，R 为电阻元件电阻值。
四、RLC 串联谐振电路品质因数Q 的影响因素1.电感器和电容器的参数：电感器和电容器的参数直接影响到电路的谐振频率，进而影响品质因数Q。
2.电阻元件的参数：电阻元件的参数会影响到电路的有功功率，进而影响品质因数Q。
3.谐振频率：谐振频率越高，寄生效应越明显，品质因数Q 会降低。
4.电感和电容的损耗：电感和电容的损耗会影响到电路的无功功率，进而影响品质因数Q。
五、结论RLC 串联谐振电路品质因数Q 是一个重要的参数，它反映了电路的谐振性能。
要获得较高的品质因数Q，需要选择合适的电感器、电容器和电阻元件参数，并尽量降低电感和电容的损耗。
机械品质因数qm
机械品质因数qm机械品质因数qm是指机械零件在一定工况下的寿命与静态强度之比。
它是衡量零件耐久性能的重要指标，对于提高机械产品的可靠性和安全性具有重要意义。
下面从定义、计算方法、影响因素和应用等方面进行详细介绍。
一、定义机械品质因数qm是机械零件在特定工况下的寿命与静态强度之比，它反映了零件在疲劳循环载荷作用下的耐久性能。
通俗地说，就是一个零件所能承受的最大循环载荷次数与单次承载能力之比。
二、计算方法机械品质因数qm的计算方法为：qm=Sf/Ss其中，Sf为该零件在特定工况下的疲劳极限强度；Ss为该零件在特定工况下的静态强度。
三、影响因素1.材料选择：不同材料具有不同的疲劳极限强度和静态强度，直接影响到qm值。
2.表面处理：表面处理可以改善材料表面状态，提高其抗疲劳性能，从而提高qm值。
3.尺寸和形状：零件的尺寸和形状对于承受载荷的分布情况有直接影响，从而影响到qm值。
4.工作环境：工作环境中的温度、湿度、腐蚀等因素都会影响材料的性能，进而影响到qm值。
四、应用机械品质因数qm广泛应用于机械设计、制造和使用过程中。
在机械设计阶段，可以通过计算qm值来评估零件的耐久性能，选择合适的材料和表面处理方式；在制造阶段，可以通过检测零件静态强度和疲劳极限强度来计算qm值，确保零件质量符合要求；在使用过程中，可以通过监测零件振动、位移等参数来判断其是否存在疲劳损伤，并及时维修或更换。
五、总结机械品质因数qm是衡量机械零件耐久性能的重要指标，在机械设计、制造和使用过程中具有广泛应用。
其计算方法简单易行，但受多种因素影响。
为了提高机械产品的可靠性和安全性，需要在设计、制造和使用过程中充分考虑qm值的影响因素，并采取相应措施加以改善。
品质因数q
品质因数q什么是品质因数？品质因数（Quality Factor），简称Q值，是一个用来衡量某个系统或元件品质好坏的因数。
在不同领域中，品质因数有不同的定义和应用，但其本质是一致的，即用来度量系统或元件对信号或能量的损耗、衰减或回复的能力。
品质因数的核心概念在电子学、物理学和工程学等领域中，品质因数通常被定义为一个系统或元件的谐振频率与带宽之比。
它可以帮助我们了解系统或元件对输入信号的响应能力。
品质因数越高，系统或元件的响应能力越好。
对于谐振系统而言，品质因数是一个重要的参数。
它与系统的振动能量的损耗有关。
在电子电路中，品质因数决定了系统的放大倍率和带宽之间的平衡。
在机械系统中，品质因数影响着系统的振动稳定性和能量转移效率。
品质因数的计算方法在电子学和物理学中，品质因数的计算方法有多种。
下面介绍几种常见的计算方法：1. 电路品质因数计算电路品质因数通常是通过电路的频率响应曲线来计算的。
具体计算方法如下：1.测量电路的谐振频率。
2.测量电路在谐振频率处的带宽。
3.计算品质因数Q = 谐振频率 / 带宽。
2. 机械系统品质因数计算机械系统品质因数的计算方法也有多种。
常用的计算方法是通过机械系统的振动曲线来计算的。
具体计算方法如下：1.测量机械系统的谐振频率。
2.测量机械系统在谐振频率处的带宽。
3.计算品质因数Q = 谐振频率 / 带宽。
3. 声学系统品质因数计算声学系统的品质因数计算方法与电路和机械系统有所不同。
常用的计算方法是通过声学系统的频率响应曲线来计算的。
具体计算方法如下：1.测量声学系统的谐振频率。
2.测量声学系统在谐振频率处的带宽。
3.计算品质因数Q = 谐振频率 / 带宽。
品质因数的应用品质因数在各个领域中都有广泛的应用。
下面列举几个常见的应用场景：1.无线通信系统：品质因数用于衡量无线通信系统的信号传输质量，决定了通信系统的传输速率和覆盖范围。
2.电子滤波器：品质因数用于衡量电子滤波器的频率选择性能，决定了滤波器的带宽和抑制能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路理论基础论文名称：电路品质因数的定义及计算方法学生姓名：学院：班级：学号：2013年12月电路品质因数的定义及计算方法XXX（哈尔滨工业大学 控制科学与工程 哈尔滨150001）摘要：品质因数是谐振电路中非常重要的一个参数。
本文将介绍品质因数的三种定义及之间的相互关系并对谐振电路中品质因数的计算方法进行讨论，给出了一般RLC 电路谐振时品质因数的简单计算方法。
关键词：品质因数；定义；计算方法；谐振电路；等效阻抗；等效导纳；品质因数是谐振电路中一个非常重要的参数，然而在课程教材只是在RLC 串联、并联谐振电路中直接给出了谐振电路的品质因数的计算公式并由计算公式定义了品质因数，但对于品质因数的原始定义、其物理意义及在较为复杂的RLC 混联电路中的计算方法却并没有说明。
本文将介绍品质因数的原始定义，并从原始定义分别推导RLC 串联、并联谐振电路的品质因数定义式，最终给出复杂RCL 谐振电路的品质因数计算的简单方法。
1. 品质因数的定义及相互间的关系1.1 从能量的角度定义=2Q π电路中存储的最大能量电路在一周期内消耗的总能量品质因数的原始定义是由能量来定义的，表示了电路中能量之间的转换的关系，即电路的储能效率。
从能量定义品质因数可以清楚地表达品质因数的物理意义,对于各种电路具有普遍意义,但在电路中利用能量定义来计算品质因数Q 值则相对比较复杂。
1.2 在RLC 串联谐振电路中的定义RLC图一：RCL 串联电路RLC 串联电路图如图所示，电路处于谐振状态时，L 、C 为RLC 串联电路中的电感及电容，C L =ρ，ρ称为RLC 串联电路的特性阻抗。
则品质因数RQ ρ=。
1.3 在RLC 并联谐振电路中的定义RL C图二：RLC 并联电路由电流源激励的RLC 并联电路图如图所示，谐振时电感电流或电容电流与总电流之比称为RLC 并联电路的品质因数：0L C I I Q CR I I ω====1.4 由品质因数的能量定义推导RLC 串联谐振电路品质因数RLC图三：RCL 串联电路如图所示RLC 串联电路，设电路两端电压为()t U ωcos 22u 0=，当电路处于串联谐振时，C L ωω1=，电路中电流()t I Rui ωcos 2==。
电路中存储的电能为电感和电容存储电能之和。
且电感和电容储能分别为：221Li W L =，221c C Cu W =，且电容两端电压c u 为：⎪⎭⎫ ⎝⎛-==πωωω21cos 211t I C C j iu c 根据品质因数的能量定义得：()=2=2L C RTW W Q W ππ+电路中存储的最大能量电路在一周期内消耗的总能量RT W 为在一个周期内电阻消耗的电能。
将以上电感储能、电容储能带入得： ()()()2222002200222222222200111cos cos cos sin 2=2=2U U U U L L R R RR U U RRt t t t C C Q TTωωωωπωωππ⎛⎫+-+ ⎪⎝⎭在串联谐振电路中，CL ωω1=，带入上式化简得，，由此我们便证明了在串联谐振电路中品质因数的定义可以从能量定义的品质因数推导得出，体现了品质因数不同定义间的等效性。
1.5 由品质因数的能量定义推导RLC 并联谐振电路品质因数RL C图四：RLC 并联电路如图所示为RLC 并联谐振电路，不妨设设电路两端激励为电流源()t I i ωcos 2=，当电路处于并联谐振时，C L ωω1=。
电路中存储的电能为电感和电容存储电能之和。
且电感和电容储能分别为：221l L Li W =，221c C Cu W =，在并联电路中电容两端电压等于电阻两端电压所以可得电容两端电压：()t RI Ri u c ωcos 2==。
通过电感的电流为⎪⎭⎫ ⎝⎛-===πωωωω21cos 2t L RI L j Ri L j u i c l 根据品质因数的能量定义得：()=2=2L C RTW W Q W ππ+电路中存储的最大能量电路在一周期内消耗的总能量RT W 为在一个周期内电阻消耗的电能。
将以上电感储能、电容储能带入得：()()()22222222222222221cos cos sin cos 2=2=2R IR It CR I t t CR I t L L Q I RT I RT ωωωπωωωππ⎛⎫-++ ⎪⎝⎭在并联谐振电路中，CL ωω1=，带入上式化简得，L C R C R Q ==ω，由此我们便证明了在并联谐振电路中品质因数的定义可以由从能量定义的品质因数推导得出，体现了品质因数不同定义间的等效性。
2. 品质因数的计算方法对于简单的RLC 串联、并联电路品质因数的计算我们可以直接套用品质因数在RLC 串联、并联电路中的定义式进行计算，但是对于稍复杂的RLC 谐振电路这些公式就不再适用。
通过品质因数最原始的定义即能量定义一定是可以计算的任意谐振电路的品质因数，但是却会较为繁琐。
下面将介绍对于复杂RLC 谐振电路中品质因数计算的简单方法，并对其正确性进行证明。
2.1 品质因数计算简单方法对于任意的含L, C 元件的任一无源二端电路，一定可以求得其电路等效阻抗为：()Ceq L q X X j R Z -+=eq e其中: Z —无源二端电路的等效阻抗，单位：Ω; q R e —无源二端电路中的等效电阻，单位：Ω;eq L X —无源二端电路中的等效感抗，单位：Ω; eq C X ———无源二端电路中的等效容抗，单位：Ω; 根据q R e ，eq L X ，eq C X 就可以计算出电路的等效电阻、电感及电容。
即对于任意的RLC 电路，我们一定可以将其等效成如下简单RLC 串联的形式：ReqLeqCeq图五：等效RLC 电路图然后根据在简单RCL 串联电路中品质因数的定义，代入求得的等效后的电阻、电感和电容直接进行计算即可。
品质因数的简单计算公式为：eq eq q C L Q e R 1=2.2 举例说明两种计算方法R1LCR2图六：RLC 混联电路图如上图所示为稍复杂的RLC 谐振电路，电路参数为1R ，2R ，L 和C 。
通过1R 的电流()t I i ωcos 2=，且此时电路处于谐振状态，求该电路的品质因数Q 。
1）利用品质因数的能量定义求解品质因数图六所示电路处于谐振状态，求得整个电路的等效阻抗为：0j R C CR L R C R R Z ⎪⎭⎫ ⎝⎛+-+++=22222222222111ωωωω 且电路谐振时等效总阻抗的虚部为0，即0e =Z R ，推得2222221R C CR L ω+= （1） 电阻1R 在一个周期内消耗的电能为：T R I W R 121= （2）电感L 上存储的电能为：221Li W L =（3） 根据2R 和C 并联，利用导纳求得通过2R 的电流大小为： ()()θωω-+=t I CR I R cos 12222，其中()2arctan CR ωθ= （4）当电路处于谐振状态时，2CR ω很大，所以πθ21≈ （5） 电阻2R 在一个电路周期中消耗的电能为：T R I W R R 22222⎪⎭⎫ ⎝⎛= （6）电容两端电压与电阻2R 两端电压相同，则 22R I u R c = （7） 电容上存储的能量为：221c C Cu W = （8）根据品质因数的能量定义有：2122R R LC W W W W Q ++==ππ总能量电路在一周期内消耗的电路中存储的最大能量 （9）将以上（1）（2）（3）（4）（5）（6）（7）（8）（9）共9个式子联立，可解得该电路的品质因数21CR LR LQ +=ω。
由以上我们可以看出通过品质因数的基本定义，即能量的定义，一定可以解出任意RLC 串联、并联电路的品质因数，但是从整个计算过程中我们也可以看到使用该基本定义计算复杂的电路的品质因数是很繁琐的。
2）利用品质因数的简单计算公式求解由式子j R C CR L R C R R Z ⎪⎭⎫ ⎝⎛+-+++=22222222222111ωωωω，直接可以求得电路中的等效电阻222221e 1R R C R R q ω++=，等效电感L L eq =，等效电容22222221CR R C C eq ωω+=，直接带入简单计算公式，结合电路处于谐振状态有（1）式成立，得：21CR LR LQ +=ω可以看出经过简单公式计算的结果与通过品质因数的能量定义推出的结果是一样的，这也就证明了简单计算公式的正确性。
对于上面较简单电路品质因数的求解，使用品质因数的能量定义就经过了复杂的计算，对于更复杂的电路通过能量定义去计算品质因数则会相当困难，甚至难以求解。
而通过品质因数简单计算公式只需要求得电路的等效阻抗就能很容易的求出所要的结果，证明了品质因数简单计算公式能够大幅度化简繁复的运算，使问题的求解更加容易。
3.结论品质因数的能量定义清楚地表达了品质因数的物理意义，对于各种电路具有普遍意义，但是如果利用它去求解较为复杂的谐振电路的品质因数则相当困难，甚至难以求解。
串联和并联谐振电路的品质因数的定义，是从电路参数的角度对品质因数直接下了定义，这种定义有利于求解品质因数的计算，但是从理解的角度讲,不如品质因数的能量定义更加明确，更容易看清其所包含的物理意义。
从第一部分的证明我们可以看出串联、并联谐振电路的品质因数的定义可以由品质因数的能量定义推导得出的，两者是相互等效的。
本文给出的任一谐振电路推导品质因数的简单计算公式，对于各种集总参数谐振电路品质因数计算公式的推导均有效，尤其对于较为复杂的谐振电路，只要求出电路谐振条件下等效的其等效电阻、电感及电容，就可以直接套用串联谐振电路品质因数计算，直接求得电路的品质因数。
该方法简便易行，尤其对于复杂电路的求解体现出了极大的优越性。
参考文献:[1]孙立山.陈希有.刘洪臣.霍炬. 电路理论基础. 北京：高等教育出版社，2013: 172-193[2]张洪让. 电工原理. 北京：中国电力出版社，1999: 154-166.[3]邱关源. 电路(第四版). 北京：高等教育出版社，1999: 140-177[4]燕庆明.电路分析教程. 北京:高等教育出版社,2003: 181-193.[5]石生.韩肖宁.等.电路基本分析. 北京:高等教育出版社, 2004: 126-135.[6]俎云霄.吕玉琴. 谐振电路品质因数的计算[J]. 南京: 电气电子教学学报, 2007, 29(1):16-17[7]任秀芳.王翠珍.黄聚义. 对谐振电路品质因数的教学探讨[J]. 济南: 科技信息. 2009(7):548-549。
