16 验证牛顿第二定律

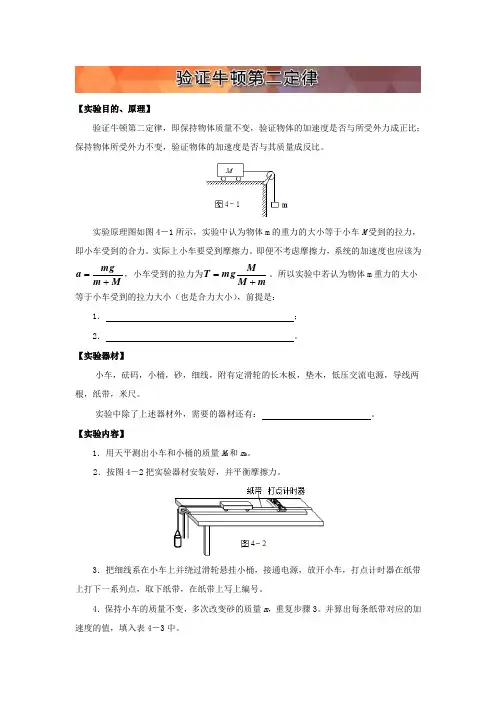

高中物理实验学案《验证牛顿第二定律》 (含答案)
【实验目的、原理】验证牛顿第二定律，即保持物体质量不变，验证物体的加速度是否与所受外力成正比；保持物体所受外力不变，验证物体的加速度是否与其质量成反比。
实验原理图如图4－1所示，实验中认为物体m 的重力的大小等于小车M 受到的拉力，即小车受到的合力。
实际上小车要受到摩擦力。
即便不考虑摩擦力，系统的加速度也应该为M m mg a +=，小车受到的拉力为mM Mmg T +=。
所以实验中若认为物体m 重力的大小等于小车受到的拉力大小（也是合力大小），前提是：1． ； 2． 。
【实验器材】小车，砝码，小桶，砂，细线，附有定滑轮的长木板，垫木，低压交流电源，导线两根，纸带，米尺。
实验中除了上述器材外，需要的器材还有： 。
【实验内容】1．用天平测出小车和小桶的质量M 0和m 0。
2．按图4－2把实验器材安装好，并平衡摩擦力。
3．把细线系在小车上并绕过滑轮悬挂小桶，接通电源，放开小车，打点计时器在纸带上打下一系列点，取下纸带，在纸带上写上编号。
4．保持小车的质量不变，多次改变砂的质量m ，重复步骤3。
并算出每条纸带对应的加速度的值，填入表4－3中。
5．用纵坐标表示加速度a ，横坐标表示作用力F ，即砂和桶的总重力(m + m 0)g ，作出a －F 图象，验证加速度与合外力的关系。
M 0= kg m 0= kg 表4－3结论1：6．保持砂和小桶的质量不变，多次在小车上加放砝码以改变小车的总质量M ，重复步骤3，求出相应的加速度填入表4－4中，用纵坐标表示加速度a ，横坐标表示小车和车内砝码总质量的倒数M1，描出相应的点并作图线，以验证加速度与质量的关系。
贴坐标纸m ＋m 0= kg 表4－4结论2： 【问题与讨论】1． 砂和小桶的总质量要远远小于小车和砝码的总质量。
为什么？2． 如何平衡摩擦力？3．a －F 图象与a －M1图线的斜率的物理意义是什么？贴坐标纸注意事项(1)在本实验中，必须平衡摩擦力，方法是将长木板的一端垫起，而垫起的位置要恰当．在位置确定以后，不能再更换倾角；平衡摩擦力时不要挂小桶，应连着纸带，且接通电源．(2)改变m 和M 的大小时，每次小车开始释放时应尽量靠近打点计时器，而且先通电再放小车.(3)作图象时，要使尽可能多的点在所作的直线上，不在直线上的点应尽可能对称分布在所作直线的两侧，个别误差较大的点应舍去． 数据处理及误差分析(1)该实验原理中T ＝mg ·11＋m M，可见在每次实验中均要求M ≫m ，只有这样，才能使牵引小车的牵引力近似等于砂及小桶的重力．(2)在平衡摩擦力时，垫起的物体的位置要适当，长木板形成的倾角既不能太大也不能太小，同时每次改变M 时，不再重复平衡摩擦力．(3)在验证a 与M 的关系时，作图时应将横轴用1M表示，这样才能使图象更直观.【基础练习】1．在验证牛顿第二定律的实验中，用改变砂的质量的办法来改变对小车的作用力F ，用打点计时器测出小车的加速度a ，得出若干组F 和a 的数据。

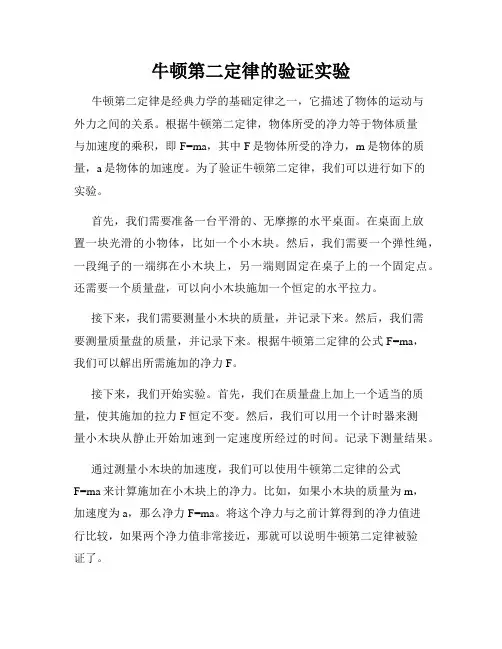

牛顿第二定律的验证实验
牛顿第二定律的验证实验牛顿第二定律是经典力学的基础定律之一，它描述了物体的运动与外力之间的关系。
根据牛顿第二定律，物体所受的净力等于物体质量与加速度的乘积，即F=ma，其中F是物体所受的净力，m是物体的质量，a是物体的加速度。
为了验证牛顿第二定律，我们可以进行如下的实验。
首先，我们需要准备一台平滑的、无摩擦的水平桌面。
在桌面上放置一块光滑的小物体，比如一个小木块。
然后，我们需要一个弹性绳，一段绳子的一端绑在小木块上，另一端则固定在桌子上的一个固定点。
还需要一个质量盘，可以向小木块施加一个恒定的水平拉力。
接下来，我们需要测量小木块的质量，并记录下来。
然后，我们需要测量质量盘的质量，并记录下来。
根据牛顿第二定律的公式F=ma，我们可以解出所需施加的净力F。
接下来，我们开始实验。
首先，我们在质量盘上加上一个适当的质量，使其施加的拉力F恒定不变。
然后，我们可以用一个计时器来测量小木块从静止开始加速到一定速度所经过的时间。
记录下测量结果。
通过测量小木块的加速度，我们可以使用牛顿第二定律的公式F=ma来计算施加在小木块上的净力。
比如，如果小木块的质量为m，加速度为a，那么净力F=ma。
将这个净力与之前计算得到的净力值进行比较，如果两个净力值非常接近，那就可以说明牛顿第二定律被验证了。
为了提高实验的准确性，我们可以重复多次实验，并计算出它们的平均值。
还可以通过增加或减小施加在小木块上的质量盘的质量来改变净力的大小，以验证牛顿第二定律在不同净力条件下的可靠性。
这个实验不仅验证了牛顿第二定律，还给我们提供了一种测量物体质量和加速度的方法。
同时，还可以通过施加不同大小的外力，研究物体质量、加速度和净力之间的关系，进一步深入理解牛顿第二定律。
在实际应用中，牛顿第二定律的验证对于物理学、工程学等领域具有重要意义。
例如，在汽车行驶过程中，通过测量车辆的一些参数，如质量、加速度和施加在车辆上的净力，可以得到车辆的动力学特性，进而优化车辆设计，提高行驶的安全性和舒适性。
验证牛顿第二定律的实验方法以及原理说明
验证牛顿第二定律的实验方法以及原理说明1、实验方法采用控制变量法,即当研究的某个物理量与两个以上的其他物理量的变化有关时,分别研究该物理量与其中一个物理量之间的变化关系,而设法控制其他物理量不发生变化的一种方法;本实验中,小车加速度a的大小、方向由外力F、小车质量M共同确定;研究加速度a 与F及M的关系时：1控制小车的质量M不变,讨论a与F的关系;2再控制砂和砂桶的质量不变即F不变,改变小车的质量M,讨论a与M的关系;3综合起来,得出a与F、M之间的定量关系;2、实验思想方法等效法小车在长木板上运动时由于要受到摩擦阻力作用,且在改变小车质量时摩擦阻力随之改变,这将给实验带来很多麻烦;例如,要测知动摩擦因数,计算每改变小车质量后的摩擦阻力,或每改变小车质量后都用“牵引法”调试平衡;本实验中,巧妙地采用了平衡摩擦阻力的方法：将长木板一端垫起,让小车重力沿斜面的分力把摩擦阻力平衡掉,即等效于小车不受擦擦阻力作用,绳对小车的拉力即为车所受的合外力;同时小车质量改变后无需重新调试,从而简化了实验程序及计算过程;3、实验的必要条件1小车质量M远大于砂及桶的总质量m,从而近似认为对小车的拉力T等于砂及桶的重力mg;注意：严格地说,细绳对小车的拉力T并不等于砂和砂桶的重力mg,而是;推导如下：对砂桶、小车整个系统有：①对小车：②由①②得：由于因此;若允许实验误差在5％之内,则由由此,在实验中控制一般说：时,则可认为,由此造成的系统误差小于5％;4、数据处理图像法在画和图像时,多取点、均分布,达到一种统计平均以减小误差的目的;同时注意不分析图像,因为两者成不成反比关系不易直接观察;5、实验的进一步改进本实验以小车为研究对象,以砂桶重力替代牵引力,产生了系统误差;要消除这种误差,可以以小车与砂桶组成的系统为研究对象;则该系统质量,系统所受拉力;验证a与F关系时,要保证恒定,可最初在小车上放几个小砝码,逐一把小砝码移至砂桶中,以改变每次的外力；验证a与总质量的关系时,要保证砂、桶重力不变,可在小车上逐一加放小砝码,以改变每次总质量;其他方法步骤同原来一样;。
验证牛顿第二定律实验报告
验证牛顿第二定律实验报告实验报告：验证牛顿第二定律引言牛顿第二定律是经典力学中的重要定律之一，描述了物体受力时加速度的变化情况。
本实验旨在通过对物体施加不同大小的力，测量加速度与施加力的关系，验证牛顿第二定律。
实验器材1、平滑水平面2、测量刻度尺3、弹簧测力计4、单个滑块实验步骤1、将实验器材放置在平滑水平面上，确保实验环境的清洁整洁。
2、使用测量刻度尺测量滑块的质量，确认滑块的质量为1.0kg，记录质量值为m。
3、在实验过程中固定滑块，使用弹簧测力计对滑块施加固定的力F，记录所施加的力F值。
4、按照上述方式，除F外，使用不同的力值对滑块施加力，记录所施加的力值和加速度的值。
5、重复以上实验步骤2-4，分别进行3次实验，取平均数作为最终实验结果。
实验结果测量的加速度数据如下表所示：F（N）加速度a（m/s²）1 1.052 2.053 2.964 4.165 4.916 6.187 6.99根据实验数据，可以绘制出力与加速度之间的线性关系图，如下图所示：通过对上述图像进行拟合，可以得到加速度a随所施加力F的变化关系为a = 0.836F + 0.1934，其相关系数R²为0.9975。
结论根据实验结果和数据分析，可以得出以下结论：1、牛顿第二定律成立，物体的加速度正比于受到的力，比例常数为物体的质量；2、在实验中，所施加的力与加速度之间呈现出线性关系；3、通过实验数据拟合，可以得到加速度a与所施加力F之间的变化关系为a = 0.836F + 0.1934，证明了牛顿第二定律的正确性。
参考文献无致谢感谢实验室中所有老师和同学对本次实验的帮助和支持。
牛顿第二定律的实验验证
牛顿第二定律的实验验证牛顿第二定律是经典力学的重要定律之一，它描述了物体受力时的加速度与力的关系。
在科学史上，有许多实验被用来验证牛顿第二定律的有效性和准确性。
本文将介绍其中一些实验，并讨论其对牛顿第二定律的实验验证。
首先，我们来探讨一个经典的实验——斜面实验。
在这个实验中，一个物体沿着斜面滑动，我们可以通过测量物体在不同角度下的加速度来验证牛顿第二定律。
根据牛顿第二定律的表达式F=ma，我们可以得知加速度与物体所受合力成正比。
通过改变斜面的倾角和测量物体的加速度，我们可以验证这个关系是否成立。
为了进行斜面实验，我们可以利用一块光滑的斜面和一个固定在斜面上的测力计。
首先，将物体放置在斜面顶端，然后逐渐倾斜斜面，同时测量物体在每个角度下的加速度。
根据实验数据和斜面的几何参数，我们可以计算出物体所受的合力和加速度。
在验证牛顿第二定律时，我们也可以考虑空气阻力对物体运动的影响。
另外一个用来验证牛顿第二定律的实验是物体的自由落体实验。
根据牛顿第二定律，自由下落的物体在重力作用下会产生匀加速度运动。
因此，通过测量自由落体物体的加速度，我们也可以验证牛顿第二定律的有效性。
为了进行自由落体实验，我们可以利用一个竖直的透明直管和一个装有计时器的高精度观测工具。
首先，我们将物体放入直管的顶端，开始计时，并观察物体下落的过程。
通过测量物体在不同时间段内所经过的距离，我们可以计算其平均速度和加速度。
通过多次实验和数据处理，我们可以得到牛顿第二定律的验证结果。
除了斜面实验和自由落体实验，还有许多其他实验可以用来验证牛顿第二定律。
例如，弹簧振子实验、碰撞实验等等。
这些实验都是在控制条件下进行的，通过精确测量物体的运动和受力情况来验证牛顿第二定律的适用性。
通过这些实验的验证，我们可以得出结论：牛顿第二定律是一个准确且适用于经典力学的定律。
它可以通过实验的观察和数据的分析得到有效验证。
牛顿第二定律的重要性不仅体现在它的实验验证上，更体现在它对力学和物理学的广泛应用中。

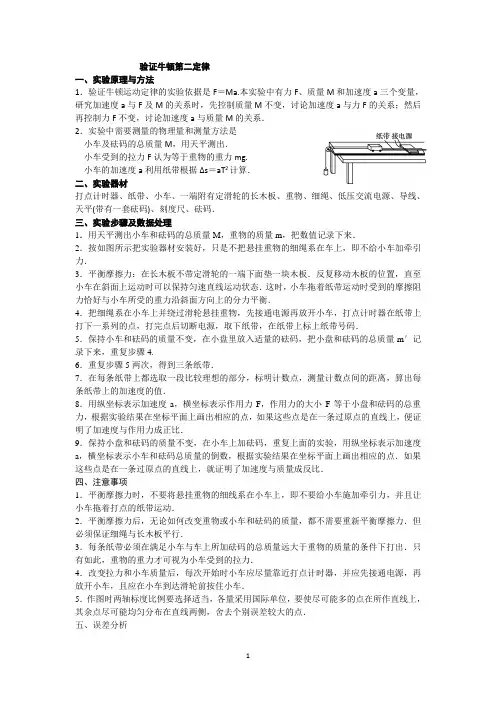

验证牛顿第二定律
验证牛顿第二定律一、实验原理与方法1．验证牛顿运动定律的实验依据是F＝Ma.本实验中有力F、质量M和加速度a三个变量，研究加速度a与F及M的关系时，先控制质量M不变，讨论加速度a与力F的关系；然后再控制力F不变，讨论加速度a与质量M的关系．2．实验中需要测量的物理量和测量方法是小车及砝码的总质量M，用天平测出．小车受到的拉力F认为等于重物的重力mg.小车的加速度a利用纸带根据Δs＝aT2计算．二、实验器材打点计时器、纸带、小车、一端附有定滑轮的长木板、重物、细绳、低压交流电源、导线、天平(带有一套砝码)、刻度尺、砝码．三、实验步骤及数据处理1．用天平测出小车和砝码的总质量M，重物的质量m，把数值记录下来．2．按如图所示把实验器材安装好，只是不把悬挂重物的细绳系在车上，即不给小车加牵引力．3．平衡摩擦力：在长木板不带定滑轮的一端下面垫一块木板．反复移动木板的位置，直至小车在斜面上运动时可以保持匀速直线运动状态．这时，小车拖着纸带运动时受到的摩擦阻力恰好与小车所受的重力沿斜面方向上的分力平衡．4．把细绳系在小车上并绕过滑轮悬挂重物，先接通电源再放开小车，打点计时器在纸带上打下一系列的点，打完点后切断电源，取下纸带，在纸带上标上纸带号码．5．保持小车和砝码的质量不变，在小盘里放入适量的砝码，把小盘和砝码的总质量m′记录下来，重复步骤4.6．重复步骤5两次，得到三条纸带．7．在每条纸带上都选取一段比较理想的部分，标明计数点，测量计数点间的距离，算出每条纸带上的加速度的值．8．用纵坐标表示加速度a，横坐标表示作用力F，作用力的大小F等于小盘和砝码的总重力，根据实验结果在坐标平面上画出相应的点，如果这些点是在一条过原点的直线上，便证明了加速度与作用力成正比．9．保持小盘和砝码的质量不变，在小车上加砝码，重复上面的实验，用纵坐标表示加速度a，横坐标表示小车和砝码总质量的倒数，根据实验结果在坐标平面上画出相应的点．如果这些点是在一条过原点的直线上，就证明了加速度与质量成反比．四、注意事项1．平衡摩擦力时，不要将悬挂重物的细线系在小车上，即不要给小车施加牵引力，并且让小车拖着打点的纸带运动．2．平衡摩擦力后，无论如何改变重物或小车和砝码的质量，都不需要重新平衡摩擦力．但必须保证细绳与长木板平行．3．每条纸带必须在满足小车与车上所加砝码的总质量远大于重物的质量的条件下打出．只有如此，重物的重力才可视为小车受到的拉力．4．改变拉力和小车质量后，每次开始时小车应尽量靠近打点计时器，并应先接通电源，再放开小车，且应在小车到达滑轮前按住小车．5．作图时两轴标度比例要选择适当，各量采用国际单位，要使尽可能多的点在所作直线上，其余点尽可能均匀分布在直线两侧，舍去个别误差较大的点．五、误差分析1质量的测量误差、纸带上打点计时器打点间隔距离的测量误差、拉线或纸带不与木板平行等都会造成差．2．因实验原理不完善造成误差本实验中用重物的重力代替小车受到的拉力(实际上小车受到的拉力要小于重物的重力)，存在系统误差．重物的质量越接近小车的质量，误差就越大；反之，重物的质量越小于小车的质量，误差就越小．3．平衡摩擦力不准造成误差：平衡摩擦力不好，会使小车受到的拉力不是合外力，造成实验结果有误差.【例1】(2010年北京西城抽测)某同学采用如图(甲)所示的装置验证规律：“物体质量一定，其加速度与所受合力成正比”．a．按图(甲)把实验器材安装好，不挂配重，反复移动垫木直到小车做匀速直线运动；b．把细线系在小车上并绕过定滑轮悬挂配重，接通电源，放开小车，打点计时器在被小车带动的纸带上打下一系列点，取下纸带，在纸带上写上编号；c．保持小车的质量M不变，多次改变配重的质量m，重复步骤b；d．算出每条纸带对应的加速度的值；e．用纵坐标表示加速度a，横坐标表示配重受的重力mg(作为小车受到的合力F)，作出a-F图象．(1)在步骤d中，该同学是采用vt图象来求加速度的．图(乙)为实验中打出的一条纸带的一部分，纸带上标出了连续的3个计数点，依次为B、C、D，相邻计数点之间还有4个计数点没有标出．打点计时器接在频率为50 Hz的交流电源上．打点计时器打C点时，小车的速度为______ m/s；(2)其余各点的速度都标在了vt坐标系中，如图(丙)所示．t＝0.10s时，打点计时器恰好打B点．请你将(乙)中所得结果标在图(丙)所示的坐标系中，并作出小车运动的vt图线；利用图线求出小车此次运动的加速度a＝______ m/s2.【例2】(2009年上海卷)如图为“用DIS(位移传感器、数据采集器、计算机)研究加速度与力的关系”的实验装置．(1)在该实验中必须采用控制变量法，应保持________不变，用钩码所受的重力作为________，用DIS测小车的加速度．(2)改变所挂钩码的数量，多次重复测量．在某次实验中根据测得的多组数据可画出aF关系图线(如图所示)．①分析此图线的OA段可得出的实验结论是②此图线的AB段明显偏离直线，造成此误差的主要原因是()A．小车与轨道之间存在摩擦B．导轨保持了水平状态C．所挂钩码的总质量太大D．所用小车的质量太大1、现要验证“当质量一定时，物体运动的加速度与它所受的合外力成正比”这一物理规律。
验证牛顿第二定律
二、验证牛顿第二定律【重点知识提示】1．实验目的、原理实验目的验证牛顿第二定律，即物体的质量一定时，加速度与作用力成正比；作用力一定时，加速度与质量成反比．实验原理：利用砂及砂桶通过细线牵引小车做加速运动的方法，采用控制变量法研究上述两组关系．如图4—6所示，通过适当的调节，使小车所受的阻力忽略，当M 和优做加速运动时，可以得到 g m M m a +=m M m mg T +⋅= 当M>>m 时，可近似认为小车所受的拉力T 等于mg ．本实验第一部分保持小车的质量不变，改变m 的大小，测出相应的a ，验证a 与F 的关系；第二部分保持m 不变，改变M 的大小，测出小车运动的加速度a ，验证a 与M 的关系．2．实验器材打点计时器，纸带及复写纸，小车，一端附有滑轮的长木板，小桶，细绳，砂，低压交流电源，两根导线，天平，刻度尺，砝码．3．实验步骤及器材调整(1)用天平测出小车和小桶的质量M 和加，把数值记录下来．(2)按图4—7所示把实验器材安装好．(3)平衡摩擦力：在长木板的不带滑轮的一端下面垫上一块薄木板，反复移动其位置，直至不挂砂桶的小车刚好在斜面上保持匀速运动为止．(4)将砂桶通过细绳系在小车上，接通电源放开小车，使小车运动，用纸带记录小车的运动情况，取下纸带，并在纸带上标上号码．(5)保持小车的质量不变，改变砂桶中的砂量重复步骤(4)，每次记录必须在相应的纸带上做上标记，列表格将记录的数据填写在表内．(6)建立坐标系，用纵坐标表示加速度，横坐标表示力，在坐标系上描点，画出相应的图线以验证倪与F 的关系．(7)保持砂及小桶的质量不变，改变小车的质量(在小车上增减砝码)，重复上述步骤(5)、(6)验证a 与M 的关系．4．注意事项(1)在本实验中，必须平衡摩擦力，方法是将长木板的一端垫起，而垫起的位置要恰当．在位置确定以后，不能再更换倾角．(2)改变m 和M 的大小时，每次小车开始释放时应尽量靠近打点计时器，而且先通电再放小车．(3)每次利用纸带确定a 时，应求解其平均加速度．5．数据处理及误差分析(1)该实验原理中T=mM M mg +⋅，可见要在每次实验中均要求M>>m ，只有这样，才能使牵引小车的牵引力近似等于砂及砂桶的重力．(2)在平衡摩擦力时，垫起的物体的位置要适当，长木板形成的倾角既不能太大也不能太小，同时每次改变M 时，不再重复平衡摩擦力．(3)在验证a 与M 的关系时，作图时应将横轴用l ／M 表示，这样才能使图象更直观．【典型范例导析】【例1】 在《验证牛顿第二定律》的实验中，在研究作用力一定时加速度与质量成反比的结论时，下列说法中错误的是 ( )A ．平衡摩擦力时，应将装砂的小桶用细绳通过定滑轮系在小车上B ．每次改变小车质量时，不需要重新平衡摩擦力C ．实验时，先放开小车，再接通打点计时器电源D ．小车运动的加速度，可从天平测出装砂小桶和砂的质量m 及小车质量M ，直接用公式a=Mmg 求出(m<<M) 解析 本题答案为A 、C 、D ．A 中平衡摩擦力实际上就是使小车所受重力的下滑分力与小车所受阻力相平衡，即mgsinθ=μmgcosθ，可见，平衡摩擦力时，不应将小桶系在小车上；实验时，先通电，待振针振动稳定后再放小车，使打点清晰，便于测量；小车加速度为实验测量的量，通过分析纸带得到．点评 本题主要是考察该实验的操作及数据处理，只要对这些有一定了解，应该说是不难选择的．【例2】 在《验证牛顿第二定律》的实验中备有下列器材：A ．打点计时器；B ．天平(带砝码)；C ．秒表；D ．低压直流电源；E ．纸带和复写纸；F ．导线细线；G ．小车；H ．砂和小桶；I ．带滑轮的长木板．其中多余的器材是________________(填代号)、缺少的器材是__________。
验证牛顿第二定律实验(经典实用)
验证牛顿第二定律实验（经典实用）牛顿第二定律是物理学中最基本的定律之一，它描述了力、质量和加速度之间的关系。
根据牛顿第二定律，当一个物体受到某个力时，它将产生一个与该力成正比的加速度。
为了验证这个定律，我们进行了以下实验。
材料和设备：1. 测力计2. 密度计3. 弹簧锁定器4. 钩子5. 不同质量的球（如网球、篮球等）6. 直尺7. 计时器实验步骤：1. 将测力计连接到弹簧锁定器上，并挂在墙上。
确保测力计在水平位置上。
2. 将一个球放在钩子上，用密度计测量球的质量，记录下来。
3. 将钩子连接到测力计上，并使球悬挂在测力计下部。
4. 确保测力计和球都处于静止状态，开始记录时间。
5. 用手推动球，使其产生运动，同时用计时器记录球的运动时间。
6. 通过观察测力计的读数，记录下球运动时受到的力。
7. 重复以上步骤，使用不同质量的球进行实验。
8. 将记录的数据绘制成图表，将加速度与受力之间的关系进行对比。
实验结果：根据实验数据，我们得出以下结论：1. 受力和球质量之间具有线性关系，即受力越大，球的加速度越大。
这符合牛顿第二定律的描述。
2. 每种球的加速度都不相同，这是由于不同球的质量不同，受到的力也不同。
3. 当球的质量增加时，受到的力也相应增加，但加速度的增长速度较慢。
这与牛顿第二定律中的质量项有关。
结论：实验结果证实了牛顿第二定律的正确性。
根据实验数据，受力和加速度具有线性关系，为F=ma。
这个定律被广泛应用于物理学、工程学和其他领域，对于理解运动的本质和设计新技术发挥重要作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
验证牛顿第二定律
命题人：孙运平 编号:21 姓名 完成时间
【考点知识解读】
一、实验原理
1．如图3-3-1所示装置，保持小车质量M 不变，改变小桶内砂的质量m ，从而改变细线对小车的牵引力F (当m<<M 时，F=mg 近似成立)，测出小车的对应加速度a ，由多组a 、F 数据作出加速度和力的关系a-F 图线，验证加速度是否与外力成正比.
2．保持小桶和砂的质量不变，在小车上加减砝码，改变小车的质量M ，测出小车的对应加速度a ，由多组a 、
M 数据作出加速度和质量倒数的关系a-M -1图线，验证加速度是否与质量成反比. 二、实验中的注意事项
1．砂和小桶的总质量要远远小于小车和砝码的总质量.
在实验中一定要使重物的质量远小于小车和砝码的质量，目的是减小本实验原理导致的系统误差.在小车加速运动时，重物不可能是平衡的（如图3-3-2所示），它具有与小车同样大小的加速度.设车与重物的加速度大小均为a ，绳对车和重物的拉力大小为T.
对重物有 m 重物-T=m 重物a 对车有 T=M 车+砝码a
所以 T=
g M m M m 砝码
车重物砝码
车重物+++
因此，在探究加速度与合外力的关系时，若在实验中把所挂重物的重力当成作用于小车上的合外力，会作出如图6-2-18所示的a-F 图象，从图中可以看出，F 较大（所挂重物质量较大）时，a 与F 不成正比.
只有重物质量远小于车和砝码的总质量时，有
1≈+++砝码
车重物砝码
车M m M ，此时有T≈m 重物g ，可以近似地认为细
绳对小车的牵引力等于重物的重力.
2．在平衡摩擦力时，不要悬挂小桶，但小车应连着纸带且接通电源.用手给小车一个初速度，如果在纸带上打出的点的间隔是均匀的，表明小车受到的阻力跟它的重力沿斜面向下的分力平
衡.
3．作图时应该使所作的直线通过尽可能多的点，不在直线上的点也要尽可能对称地分布在直线的两侧，但如遇个别特别偏离的点可舍去.
【基础知识应用】
例1 为了更直观地反映物体的加速度a 与物体质量m 的关系，往往用二者的关系图象表示出来，该关系图象应选用（ ） A ．a-m 图象
B ．m-a 图象
C ．m
a 1
-图象 D ．
a m
-1
图象
变式1 在“探究加速度与作用力的关系”的实验中，有位同学按照图3-3-6的装置（将长木板平放在水平桌面上）做五次实验.他在做第一次实验时，钩码总质量为m ，小车质量M=30m ，
以后每次增加一个钩码，这五次实验中，若用钩码的总重力表示绳子的拉力F ，则第 次实验的误差较大；按这五组数据画出的a-F 图像是图3-3-7中的 图；该图象存在截距的原因是 ；图线斜率的物理含义是 .
例2、在本实验中，下列说法正确的是（ ）
A 、平衡摩擦力时，小桶应用细线通过定滑轮系在小车上，但小桶内不能装沙
B 、实验中无需始终保持小车和砝码的质量远远大于沙和小桶的质量
C 、实验中如用纵坐标表示加速度，用横坐标表示小车和车内砝码的总质量，描出相应的点在一条直线上时，即可证明加速度与质量成反比
D 、平衡摩擦力时，小车后面的纸带必须连好，因为运动过程中纸带也要受到阻力
【变式训练】在探究加速度与物体所受合外力和质量间的关
系时,采用如图3-3-8所示的实验装置，小车及车中的砝码
质量用M表示，盘及盘中的砝码质量用m表示，小车的加
速度可由小车后拖动的纸带由打点计数器打上的点计算出：
(1)当M与m的大小关系满足
时才可以认为绳子对小车的拉力大小等于盘和砝码的重力.
(2 )一组同学在先保持盘及盘中的砝码质量一定，探究做加速度与质量的关系，以下做法错误的是：( )
A、平衡摩擦力时，应将盘及盘中的砝码用细绳通过定滑轮系在小车上
B、每次改变小车的质量时，不需要重新平衡摩擦力
C、实验时，先放开小车，再接通打点计时器电源
D、小车运动的加速度可用天平测出m以及小车质量M，直接用公式a＝mｇ/Ｍ求出.
（3）在保持小车及车中的砝码质量M一定，探究加速度与
所受合外力的关系时，由于平衡摩擦力时操作不当，二位同
学得到的a―Ｆ关系
分别如图3-3-9中的甲、乙所示（a是小车的加速度，Ｆ是
细线作用于小车的拉力）.其原因分别是：
甲图：
乙图：
【巩固练习】
1．关于力和运动的关系,下列说法中正确的是
（）
A．物体的速度不断增大，表示物体必受力的作用
B．物体的位移不断增大，表示物体必受力的作用
C．物体朝什么方向运动，则这个方向上物体必受力的作用
D．物体的速度大小不变，则其所受的合力必为零
2．某两个同学用图所示的装置（图中A为小车，B为带滑轮的长木
板，C为水平桌面），分别在《探究加速度与外力间的关系》实
验中，各自得到的图象如图中甲和乙所示，则出现此种现象的原
因甲是，
乙是．3．某同学在做“当外力一定时，加速度和质量的关系”的
实验时，得到下表中的实验数据：
（1）请使用a-1/m图象来处理这些数据，并说明为什么不用
a-m图象来处理数据。
（2）根据作出的图象，可以得到的结论是小车的加速度与
它的．
4．在保持质量不变时加速度与物体受力间关系的实验中，小车质量M和砝码质量m分别选取下列四组值．A．M=500g，m分别为50g、70g、100g、125g；B．M=500g，m分别为20g、30g、40g、50g；C．M=200g，m分别为50g、75g、100g、125g；D．M=200g，m分别为30g、40g、50g、60g。
若其它操作都正确，那么在选用组值测量时所画出的图线较准确．在选用此组值，m取g时实验误差较大．
5、(09潍坊模拟)如图3-3-10(甲)所示，在“用DIS系统测量小车加速度” 的实验中，将长为1m的水平轨道一端垫高10cm形成斜面.从斜面顶端由静止释放质量为kg
5.0的小车后，得到图3-3-10（乙）所示的v-t图象(小车与轨道末端碰撞后立刻停下)，取g=10 m/s2则
(1)小车的加速度大小为 m/s2；
(2)小车受到的平均阻力大小为
N.
6.(2009江苏11). “探究加速度与物体质量、物体受力的关系”的实验装置如图甲所示.
在平衡小车与桌面之间摩擦力的过程中，打出了一条纸袋如图乙所示。
计时器大点的时间间隔为0.02s.从比较清晰的点起，每5个点取一个计数点，量出相邻计数点之间的距离。
该小车的加速度a=______m/s2.（结果保留两位有效数字）
甲
乙
图
3-3-11。
