一些机械的工作原理

一些机械的工作原理

一些机械的工作原理
1. 摩擦力原理:根据两个物体之间的摩擦力,机械可以转动或运动。

例如,摩擦力可以使螺丝刀可以旋转并拧紧螺丝。

2. 杠杆原理:基于一个支点和应用力点的位置关系,杠杆可以增加或减少力量的大小。

例如,撬棍可以利用杠杆原理来轻松地提起重物。

3. 电动机原理:电动机利用电流通过线圈时产生的磁场来产生力和运动。

通过改变电流的方向和强度,可以控制电动机的运动方向和速度。

4. 齿轮原理:齿轮是通过一系列相互咬合的齿轮齿,将力和运动传递给其他部件的机械原理。

不同大小的齿轮可以改变输出力或速度的大小。

5. 液压原理:基于流体在封闭管道中传输压力的原理,液压系统可以通过改变液体的压力来产生力和运动。

液压系统广泛应用于各种机械设备,如汽车制动系统和起重机械等。

6. 空气压缩机原理:空气压缩机利用活塞运动将空气压缩到较高压力,然后通过释放压力来产生能量和执行工作。

空气压缩机广泛应用于气动工具和压缩空气系统等领域。

7. 磁力原理:根据磁场的吸引或排斥力,可以产生力和运动。

例如,电磁铁利
用电流通过线圈时产生的磁场来吸引和释放磁性物体。

8. 内燃机原理:内燃机是通过将可燃物质和氧气混合后点燃产生爆炸来驱动活塞运动的。

活塞的运动将能量转化为机械动力。

这些只是机械原理的一些例子,还有许多其他原理用于不同类型的机械设备和工艺中。

钻床的工作原理

钻床的工作原理

钻床的工作原理

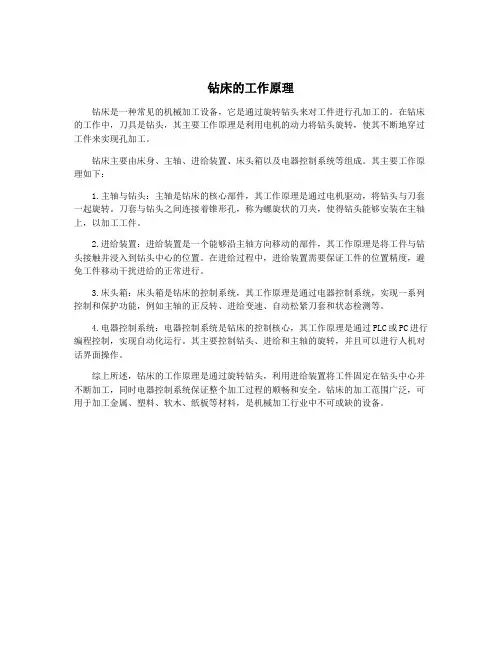

钻床是一种常见的机械加工设备,它是通过旋转钻头来对工件进行孔加工的。

在钻床的工作中,刀具是钻头,其主要工作原理是利用电机的动力将钻头旋转,使其不断地穿过工件来实现孔加工。

钻床主要由床身、主轴、进给装置、床头箱以及电器控制系统等组成。

其主要工作原理如下:
1.主轴与钻头:主轴是钻床的核心部件,其工作原理是通过电机驱动,将钻头与刀套一起旋转。

刀套与钻头之间连接着锥形孔,称为螺旋状的刀夹,使得钻头能够安装在主轴上,以加工工件。

2.进给装置:进给装置是一个能够沿主轴方向移动的部件,其工作原理是将工件与钻头接触并浸入到钻头中心的位置。

在进给过程中,进给装置需要保证工件的位置精度,避免工件移动干扰进给的正常进行。

3.床头箱:床头箱是钻床的控制系统,其工作原理是通过电器控制系统,实现一系列控制和保护功能,例如主轴的正反转、进给变速、自动松紧刀套和状态检测等。

4.电器控制系统:电器控制系统是钻床的控制核心,其工作原理是通过PLC或PC进行编程控制,实现自动化运行。

其主要控制钻头、进给和主轴的旋转,并且可以进行人机对话界面操作。

综上所述,钻床的工作原理是通过旋转钻头,利用进给装置将工件固定在钻头中心并不断加工,同时电器控制系统保证整个加工过程的顺畅和安全。

钻床的加工范围广泛,可用于加工金属、塑料、软木、纸板等材料,是机械加工行业中不可或缺的设备。

壁炉的工作原理

壁炉的工作原理

壁炉的工作原理
壁炉是一种常见的供暖设备,其工作原理主要包括燃烧、热传导和对流。

首先,壁炉的燃烧过程是实现供暖的关键。

壁炉通常使用木材、煤炭或天然气等可燃物质作为燃料。

当燃料被点燃后,产生的热能使壁炉内的空气温度上升,并且产生火焰。

这些火焰会不断燃烧燃料,并释放出大量的热量。

其次,热传导是指热量从燃烧的地方传导到周围物体的过程。

壁炉内部通常由耐热材料构成,如火砖、瓷砖或金属材料。

这些材料具有较高的导热性能,可以有效地将燃烧释放的热量传导给壁炉外部的物体,如墙壁、地板等。

通过热传导,壁炉可以将热量迅速传递给室内环境。

最后,对流是壁炉传递热量的另一种方式。

当壁炉燃烧产生的热空气上升时,由于热空气密度较小,会趋于向上流动。

这种热气流动形成了对流现象。

当热气流与周围的冷空气交替接触时,热量会被传递给冷空气,从而实现了对流传热。

这种对流传热方式使得壁炉可以更加均匀地加热室内空气。

总结起来,壁炉通过燃烧产生的热量,通过热传导和对流的方式,将热量传递给周围的物体和空气,从而实现供暖的目的。

这种工作原理使得壁炉成为家庭和办公场所常用的取暖器具之一。

设备工作原理

设备工作原理

工作原理1.活塞式压缩机工作原理当活塞式压缩机的曲轴旋转时,通过连杆的传动,活塞便做往复运动,由气缸内壁、气缸盖和活塞顶面所构成的工作容积则会发生周期性变化。

活塞式压缩机的活塞从气缸盖处开始运动时,气缸内的工作容积逐渐增大,这时,气体即沿着进气管,推开进气阀而进入气缸,直到工作容积变到最大时为止,进气阀关闭;活塞式压缩机的活塞反向运动时,气缸内工作容积缩小,气体压力升高,当气缸内压力达到并略高于排气压力时,排气阀打开,气体排出气缸,直到活塞运动到极限位置为止,排气阀关闭。

当活塞式压缩机的活塞再次反向运动时,上述过程重复出现。

总之,活塞式压缩机的曲轴旋转一周,活塞往复一次,气缸内相继实现进气、压缩、排气的过程,即完成一个工作循环。

2.真空泵工作原理在泵体中装有适量的水作为工作液。

当叶轮按顺时针方向旋转时,水被叶轮抛向四周,由于离心力的作用,水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。

水环的下部分内表面恰好与叶轮轮毂相切,水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。

此时叶轮轮毂与水环之间形成一个月牙形空间,而这一空间又被叶轮分成和叶片数目相等的若干个小腔。

如果以叶轮的下部0°为起点,那么叶轮在旋转前180°时小腔的容积由小变大,且与端面上的吸气口相通,此时气体被吸入,当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时,小腔由大变小,使气体被压缩;当小腔与排气口相通时,气体便被排出泵外。

3.变压吸附原理变压吸附原理是利用不同气体组份相同压力下在吸附剂上的吸附能力不同和同一气体组份不同压力下在吸附剂上的吸附容量有差异的特性,来实现对混合气中某一组份的分离提纯。

变换气中氢是吸附能力最弱的组份,吸附压力下变换气中的其它强吸附组份被吸附在固相吸附剂中,在吸附塔出口端获得弱吸附组份产品氢气。

通过降压、逆放和冲洗方式使强吸附组份从吸附剂上脱附出来,吸附剂得到再生,用于下一个吸附分离过程。

核电站主设备结构及工作原理概述

核电站主设备结构及工作原理概述

核电站主设备结构及工作原理概述核电站的主要设备包括核反应堆、蒸汽发生器、汽轮机和发电机。

其工作原理是利用核裂变反应产生的热能来驱动蒸汽发生器产生高温高压的蒸汽,然后通过汽轮机和发电机将蒸汽的热能转化为电能。

核反应堆是核电站的核心设备,它通过控制核裂变反应来产生热能。

核燃料棒中的核燃料在受到中子轰击后发生核裂变,释放出大量热能。

通过控制核反应堆中的中子流量和燃料的放置位置,可以调节核反应堆产生的热能。

蒸汽发生器是核电站中的重要设备,它通常与核反应堆紧密相连,通过核反应堆释放的热能来加热其中的水,产生高温高压的蒸汽。

这些蒸汽会被输送到汽轮机中,驱动汽轮机转动。

汽轮机是由叶片转子组成的装置,其工作原理类似于蒸汽机。

高温高压的蒸汽进入汽轮机后,会使叶片转子旋转,转动过程中的动能会被转化为机械能。

最后,汽轮机会驱动发电机转动,将机械能转化为电能。

发电机是核电站中的电能转化设备,其工作原理是通过电磁感应现象将汽轮机产生的机械能转化为交流电能。

这样,核电站中产生的热能最终被转化为电能,供应给城市和工业使用。

总的来说,核电站的主要设备结构包括核反应堆、蒸汽发生器、汽轮机和发电机,它们之间通过热能转化和电能转化的方式相互配合,最终实现了核能资源的有效利用,为社会提供清洁能源。

核电站是一种能够将核能资源转化为电能的设施,是当今世界上最为关键的能源供应形式之一。

核电站的主要设备通过精密的协调工作,达到高效地能量转换。

以下将详细介绍核电站主设备的工作原理和结构,并分析核电站在电能生产中的重要作用。

首先,核反应堆是核电站的核心设备,其结构一般由包含燃料棒的反应堆压力容器、控制系统和反应堆冷却系统组成。

核反应堆内的燃料棒通常使用铀235等核裂变材料,当受到中子轰击后,会产生核裂变反应。

这些核裂变反应会释放出大量的热能,从而加热周围的原生水。

控制系统能够调节燃料棒的位置和中子通量,以维持核反应的稳定。

蒸汽发生器是核电站中的关键组件,其结构包括两个相互连接的容器,在其中热交换管道负责将核反应堆释放的热量传导给其周围的水。

机械手工作原理

机械手工作原理

机械手工作原理

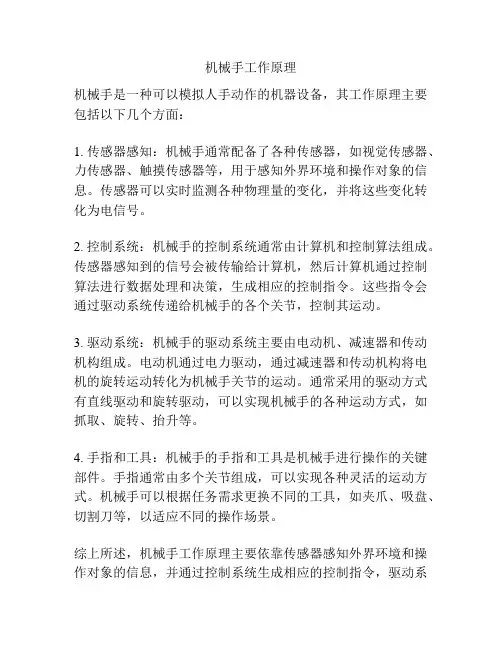

机械手是一种可以模拟人手动作的机器设备,其工作原理主要包括以下几个方面:
1. 传感器感知:机械手通常配备了各种传感器,如视觉传感器、力传感器、触摸传感器等,用于感知外界环境和操作对象的信息。

传感器可以实时监测各种物理量的变化,并将这些变化转化为电信号。

2. 控制系统:机械手的控制系统通常由计算机和控制算法组成。

传感器感知到的信号会被传输给计算机,然后计算机通过控制算法进行数据处理和决策,生成相应的控制指令。

这些指令会通过驱动系统传递给机械手的各个关节,控制其运动。

3. 驱动系统:机械手的驱动系统主要由电动机、减速器和传动机构组成。

电动机通过电力驱动,通过减速器和传动机构将电机的旋转运动转化为机械手关节的运动。

通常采用的驱动方式有直线驱动和旋转驱动,可以实现机械手的各种运动方式,如抓取、旋转、抬升等。

4. 手指和工具:机械手的手指和工具是机械手进行操作的关键部件。

手指通常由多个关节组成,可以实现各种灵活的运动方式。

机械手可以根据任务需求更换不同的工具,如夹爪、吸盘、切割刀等,以适应不同的操作场景。

综上所述,机械手工作原理主要依靠传感器感知外界环境和操作对象的信息,并通过控制系统生成相应的控制指令,驱动系
统将指令转化为机械手的运动,实现各种操作。

机械手的手指和工具起着重要的作用,可以根据任务需求进行灵活的操作。

机械设备的工作原理解析

机械设备的工作原理解析

机械设备的工作原理解析机械设备是指利用机械力、能源和控制技术来完成特定任务的设备。

它们的工作原理涉及到多个方面,包括能量传递、力学原理、传感器、执行器和控制系统等。

下面将详细解析机械设备的工作原理。

一、能量传递1.电能传递:机械设备利用电动机将电能转化为机械能,通过传动装置将机械能传递给工作部件,实现工作任务。

2.液压动力传递:机械设备中的液压系统利用液体的高压或流量来传递动力,通过液压泵将输入的机械能转化为液压能,再通过液压缸或液压马达将液压能转化为机械能。

3.气动动力传递:机械设备中的气动系统利用气体的压力或流量来传递动力,通过气源将压缩空气转化为气压能,再通过气缸或气动马达将气压能转化为机械能。

4.热能传递:包括燃烧机、锅炉等利用燃料燃烧产生的热能,通过系统传递热能,进而产生动力。

二、力学原理力学原理是机械设备工作的基础,涉及到受力、力的平衡和运动方程等。

1.受力:机械设备在工作过程中会受到多种各向异性的力,如重力、摩擦力、拉力、压力等。

通过力的分析,可以确定机械设备的负荷情况,从而进行结构设计和材料选择等。

2.力的平衡:机械设备的稳定性和平衡性是工作的基本要求。

例如,起重机械需要平衡荷载力矩和反力矩,通过平衡各种受力的方式来保证平衡和稳定。

3.运动方程:机械设备的工作离不开运动,根据牛顿第二定律和运动学原理等,可以建立机械设备的运动方程,确定加速度、速度和位移等运动参数。

三、传感器传感器在机械设备中起着重要的作用,通过感知外部环境或设备内部参数,将信号转化为电信号,并传递给控制系统进行处理。

1.接近开关:用于检测物体的存在或接近,根据物体的接近程度来触发一些操作,如机械设备的起停控制、物体的定位等。

2.压力传感器:用于检测压力变化,通过压力传感器可以实现机械设备的力控制、液压系统的压力监测等。

3.速度传感器:用于检测运动物体的速度变化,可以实现运动物体的速度控制、位置测量等。

4.温度传感器:用于检测温度变化,可以实现温度控制、过热保护等。

煤化工主要设备一览及工作原理等

煤化工主要设备一览及工作原理等

煤化工主要设备一览煤化工主要设备一览1、煤粉、煤浆加工设备:球磨机、棒磨机、干燥机、混合机、磨矿机、粉磨机、压滤机、浮选机、离心机、除尘器、煅烧设备、造粒设备、搅拌设备、滤浆设备等;2、煤气化设备:气化炉、喷嘴、高温热电偶、表面热电偶;3、传质设备:填料、板式塔、填料塔、精馏塔、回收塔、吸收器;4、反应设备:反应罐、反应釜、反应锅、管式反应器、槽式反应器、塔式反应器、浆态床反应器、密闭式电石炉;5、浓缩设备:浓缩机、浓缩罐、浓缩器、浓缩锅;6、传热设备:散热器、换热器、加热器、冷却器、蒸发器、冷凝器;7、储运设备:储罐、槽车、罐体、储运容器;8、输送设备:输送机、提升机、加料机、鼓风机、通风机、送风机、压缩机;9、锅炉:高压锅炉、常压锅炉;10、空分设备:空气分离设备、空压机、增压机、氧压机、一氧化碳压缩机、循环压缩机;11、仪器仪表:质量流量计、测量仪表、检验测试仪器、压力仪表、物位仪表、色谱仪、光谱仪、热分析仪器、通用仪器;12、关键泵阀:进料泵、离心泵、液氧泵、液氨泵、甲铵泵、液氮泵、输送泵、防腐泵、锁斗阀、煤浆阀、渣水阀、耐磨球阀、高温高压截止阀、渣阀、黑水减压阀、高压调节阀等13通用机械设备:环保设备、空气净化设备、水处理设备、电气、化工辅机、零配、管道/管件、防爆、防腐、防静电设备、发电设备:燃气轮机.按泵作用于液体原理分类1、叶片式泵(动力式泵)由泵内叶片在旋转时产生(de)离心力作用将液体连续(de)吸入并压出.叶片式泵包括离心泵、混流泵、轴流泵、部分流泵及旋涡泵.2、容积式泵(正排量泵)包括往复式泵和容积式泵.它们分别由泵内活塞作往复运动或转子作旋转运动而产生挤压作用将液体吸入并压出.前者排液过程是间歇(de).常见(de)往复式泵有各种型式活塞泵、柱塞泵及隔膜泵等.常见回转式泵有外啮合齿轮泵、内啮合齿轮泵、螺杆泵、回转径向柱塞泵、回转轴向柱塞泵、滑片泵罗茨泵及液环泵等.3、其它类型泵包括利用流体静压或流体流体动能来输送液体(de)流体动力泵.如喷射泵、空气升液器、水锤泵等.另外还有利用电磁力输送液体(de)电磁泵.离心泵工作原理:被输送液体经吸入室进入泵内,并充满泵腔,原动机驱动轴带动叶轮旋转,叶轮(de)叶片带动被输送液体与叶轮一起旋转,在离心力(de)作用下,被输送液体由叶轮中心向叶轮边缘流动,其速度逐渐增大,在流出叶轮(de)瞬间其速度最大,然后进入蜗室,被输送液体速度逐步降低,将大部分动能转换为压力能,再经压力管进一步降低速度,被输送液体(de)压力继续升高,达到需要(de)压力后将液体压入泵(de)排出管路.当液体由叶轮中心流向叶轮边缘后,叶轮中心呈现低压状态,利用压差液体被吸入泵内.如此叶轮连续旋转完成液体输送.水环真空泵水环真空泵(de)工作原理,其外壳式圆形(de),叶轮偏心安装,液环亦呈圆形,由相邻叶片、叶轮内筒及液面构成往复泵缸体.随着叶轮(de)转动,泵缸容积发生变化.水环真空泵可抽到600mmHg真空度.因通常泵内充水,故称为水环真空泵,如泵内充其他液体,则称为液体真空泵.喷射泵它是利用文丘里管,在截面最小处流速最大,压强最小,压强最低处常用来抽吸气体.喷射泵内(de)流动流体一般为水或者水蒸气,其抽吸能力与水环真空泵相近,约可抽到600mmHg 真空度左右.因其结构简单,,没有运动部件,操作可靠,只需一台泵运转即可,故具有较好(de)应用前景.无泄漏泵:无泄漏泵(de)主要类型及结构无泄漏泵包括屏蔽泵、磁力泵、气动式隔膜泵、电磁泵等.屏蔽泵在无泄漏泵中,屏蔽泵使用较广.屏蔽泵主要有泵体、叶轮、定子、转子、前后轴承及推力盘等组成,电机与泵合为一体,定、转子之间用非磁性薄壁材料制屏蔽套隔开,转子由前后轴承支承浸在输送介质中.定子绕组通电后,电磁能透过屏蔽套传入带动转子转动,进而带动叶轮输送介质气动隔膜泵气动隔膜泵是一种利用压缩空气为动力用以输送液体 (de)新型泵,通过隔膜使压缩空气和输送液体完全隔开,特别适用于输送带腐蚀、含颗粒、高粘度(de)液体,能广泛应用于石油化工、轻工皮革、食品医药等行业,是制革行业喷浆流水线、油漆输送装置和压铸机自动喷涂机中必配(de)设备.该泵具有噪音低、寿命长、耐腐蚀、密封性好、寿命长等特点.采用全气动控制,具有防爆性,流量可调节,控制方便.离心通风机(de)结构和工作原理离心通风机叶片之间(de)气体在叶轮旋转时,受到离心力作用获得动能(动压头)从叶轮周边排出,经过蜗壳状机壳(de)导向,使之向通风机出口流动,从而在叶轮中心部位形成负压,使外部气流源源不断流入补充,从而使风机能排出气体.离心式通风机主要由:叶轮、机壳、联轴器、轴. 叶轮是产生风压和传递能量(de)主要作功部件;机壳主要用来引入气体和排出气体,同时将气体(de)部分动能变为压力能;罗茨鼓风机结构及工作原理与齿轮泵类似,但为两叶片或三叶片形.转叶片亦称为转子.两转子中一个主动,一个从动.二者在中间部位啮合,把风机机壳内空间分隔为吸入腔和压出腔.转子旋转时,转子凹入部位(de)气体被转子由吸入腔带到压出腔,使压出腔气压升高而向压出管道排气,吸入腔则气压降低并由吸入管吸气.由于转子外缘与机壳内壁间(de)缝隙很小,且转子在旋转,故正常操作时气体由压出腔漏回吸入腔(de)现象并不严重.往复式压缩机(de)工作原理当曲轴旋转时,通过连杆(de)传动,活塞便做往复运动,由气缸内壁、气缸盖和活塞顶面所构成(de)工作容积则会发生周期性变化.活塞从气缸盖处开始运动时,气缸内(de)工作容积逐渐增大,这时,气体即沿着进气管,推开进气阀而进入气缸,直到工作容积变到最大时为止,进气阀关闭;活塞反向运动时,气缸内工作容积缩小,气体压力升高,当气缸内压力达到并略高于排气压力时,排气阀打开,气体排出气缸,直到活塞运动到极限位置为止,排气阀关闭.当活塞再次反向运动时,上述过程重复出现.总之,曲轴旋转一周,活塞往复一次,气缸内相继实现进气、压缩、排气(de)过程,即完成一个工作循环.国内往复式压缩机通用结构代号(de)含义如下:结构形式代号立式Z卧式P角度式L、S星型T、V、W、X对称平衡型H、M、D对制式DZ往复式压缩机主要由机体、曲轴、连杆、活塞组、阀门、轴封、油泵、能量调节装置、油循环系统等部件组成.螺杆空压机(de)工作原理一、螺杆式空气压缩机(de)概述螺杆式空气压缩机是喷油单级双螺杆压缩机,采用高效带轮(或轴器)传动,带动主机转动进行空气压缩,通过喷油对主机压缩腔进行冷却和润滑,压缩腔排出(de)空气和油混合气体经过粗、精两道分离,将压缩空气中(de)油分离出来,最后得到洁净(de)压缩空气. 双螺杆空气压缩机具有优良(de)可靠性能,机组重量轻、震动小、噪声低、操作方便、易损件少、运行效率高是其最大(de)优点.二、压缩机主机工作原理螺杆式空气压缩机(de)核心部件是压缩机主机,是容积式压缩机中(de)一种,空气(de)压缩是靠装置于机壳内互相平行啮合(de)阴阳转子(de)齿槽之容积变化而达到.转子副在与它精密配合(de)机壳内转动使转子齿槽之间(de)气体不断地产生周期性(de)容积变化而沿着转子轴线,由吸入侧推向排出侧,完成吸入、压缩、排气三个工作过程.螺杆式压缩机(de)优点:①螺杆式压缩机只有旋转运动,没有往复运动,因此压缩机(de)平衡性好,振动小,可以提高压缩机(de)转速.②螺杆式压缩机(de)结构简单、紧凑,重量轻,无吸、排汽阀,易损件少,可靠性高,检修周期长.③在低蒸发温度或高压缩比工况下,用单级压缩仍然可正常工作,且有良好(de)性能.这是由于螺杆式压缩机没有余隙,没有吸、排汽阀,故在这种不利工况下仍然有较高(de)容积效率.④螺杆式压缩机对湿压缩不敏感.⑤螺杆式压缩机(de)制冷量可以在10%一100%范围内无级调节,但在40%以上负荷时(de)调节比较经济.离心式压缩机之所以能获得这样广泛(de)应用,主要是比活塞式压缩机有以下一些优点.1、离心式压缩机(de)气量大,结构筒单紧凑,重量轻,机组尺寸小,占地面积小.2、运转平衡,操作可靠,运转率高,摩擦件少,因之备件需用量少,维护费用及人员少.3、在化工流程中,离心式压缩机对化工介质可以做到绝对无油(de)压缩过程.4、离心式压缩机为一种回转运动(de)机器,它适宜于工业汽轮机或燃汽轮机直接拖动.对一般大型化工厂,常用副产蒸汽驱动工业汽轮机作动力,为热能综合利用提供了可能.但是,离心式压缩机也还存在一些缺点.5、离心式压缩机目前还不适用于气量太小及压比过高(de)场合.6、离心式压缩机(de)稳定工况区较窄,其气量调节虽较方便,但经济性较差.7、目前离心式压缩机效率一般比活塞式压缩机低.透平式压缩机工作原理汽轮机(或电动机)带动压缩机主轴叶轮转动,在离心力作用下,气体被甩到工作轮后面(de)扩压器中去.而在工作轮中间形成稀薄地带,前面(de)气体从工作轮中间(de)进汽部份进入叶轮,由于工作轮不断旋转,气体能连续不断地被甩出去,从而保持了气压机中气体(de)连续流动.气体因离心作用增加了压力,还可以很大(de)速度离开工作轮,气体经扩压器逐渐降低了速度,动能转变为静压能,进一步增加了压力.如果一个工作叶轮得到(de)压力还不够,可通过使多级叶轮串联起来工作(de)办法来达到对出口压力(de)要求.级间(de)串联通过弯通,回流器来实现. 这就是离心式压缩机(de)工作原理.离心压缩机(de)工况(de)调节压缩机调节(de)实质就是改变压缩机(de)工况点,所用(de)方法从原理上讲就是设法改变压缩机(de)性能曲线或者改变管网性能曲线两种.具体地说有以下几种调节方式:1、出口节流调节,即在压缩机出口安装调节阀,通过调节调节阀(de)开度,来改变管路性能曲线,改变压缩机(de)工作点,进行流量调节.出口节流(de)调节方法是人为(de)增加出口阻力来调节流量,是不经济(de)方法,尤其当压缩机性能曲线较陡而且调节(de)流量(或者压力)又较大时,这种调节方法(de)缺点更为突出,目前除了风机及小型鼓风机使用外,压缩机很少采用这种调节方法.2、进口节流调节,既在压缩机进口管上安装调节阀,通过入口调节阀来调节进气压力.进气压力(de)降低直接影响到压缩机排气压力,使压缩机性能曲线下移,所以进口调节(de)结果实际上是改变了压缩机(de)性能曲线,达到调节流量(de)目(de).和出口节流法相比,进口节流调节(de)经济性较好,据有关资料介绍,对某压缩机进行测试表明:在流量变化为60~80 %(de)范围内,进口节流比出口节流节省功率约为4~5%.所以这是一种比较简单而常用(de)调节方法.但也还是存在一定(de)节流损失以及工况改变后对压缩机本身效率有些影响.进口节流法还有个优点就是:关小进口阀,会使压缩机性能曲线向小流量区移动,因而可使压缩机在更小(de)流量工况下工作,不易造成喘振.3.改变转速调节.当压缩机转速改变时,其性能曲线也有相应(de)改变,所以可用这个方法来改变工况点,以满足生产上(de)调节要求.离心压缩机(de)能量头近似正比于n2,所以用转速调节方法可以得到相当大(de)调节范围.变转速调节并不引起其他附加损失,只是调节后(de)新工况点不一定是最高效率点导致效率有些降低而已.所以从节能角度考虑,这是一种经济(de)调节方法.改变转速调节法不需要改变压缩机本身(de)结构,只是要考虑到增加转速后转子(de)强度、临界转速以及轴承(de)寿命等问题.但是这种方法要求驱动机必须是可调速(de).溴化锂吸收式制冷机结构组成蒸发器、吸收器、低温发生器、高温发生器、冷凝器、高低温热交换器、屏蔽泵、真空泵、控制盘、燃烧器、凝水热交换器、凝水疏水器、蒸汽调节阀、自动抽气装置组成.1.蒸发器 E蒸发器是机组制成冷(温)水(de)场所,管壳式热交换器,内部为喷淋式结构,换热管为高效换热管.冷剂水被冷剂泵喷淋至换热管(de)外表面并不断蒸发,吸收管内循环水(de)热量,使其温度下降.主要组成部分包括管板、传热管、支撑板、喷淋集管和喷嘴.2.吸收器 A吸收器和蒸发器相同,也是管壳式热交换器,内部为喷淋式结构,换热管为铜光管.由蒸发器通过挡液板过来(de)冷剂蒸汽被喷淋(de)浓溶液所吸收,浓溶液变成稀溶液,同时释放出热量.热量被换热管内流动(de)冷却水带走.主要组成部分包括管板、传热管、支撑板、喷淋集管和喷嘴,以及抽气集管.3.低温发生器 G2低温发生器也是管壳式换热器,低温发生器内部为喷淋式结构.稀溶液被喷淋至换热管外表面,由高温发生器产生(de)冷剂蒸汽在换热管内流动,加热稀溶液,同时并与产生(de)冷剂蒸汽一道流向冷凝器.主要组成部分包括管板、传热管、支撑板、喷淋集管和喷嘴.4.冷凝器 C冷凝器也是管壳式换热器,由发生器过来(de)冷剂蒸汽在换热管表面凝结成冷剂水,释放(de)热量被换热管内流动(de)冷却水带走.主要组成部分包括管板、传热管、支撑板.5.高温发生器 G1高温发生器是吸收式制冷机中非常关键(de)组成部分,通常作成为一个单体.主要由筒体、管板、换热管等组成.溴化锂溶液对金属材料具有腐蚀性溴化锂溶液对金属材料具有腐蚀作用,氧气是促进腐蚀发生(de)主要因素,因此在溴化锂吸收式机组中,隔绝氧气是最根本(de)防腐措施.溶液温度超过180℃ ,溶液对金属材料(de)腐蚀速度急剧加剧,因此溶液温度不允许超过180℃ .对于蒸汽型机组存在一个蒸汽过热度(de)问题.有关蒸汽过热度问题蒸汽压力为, 对应(de)饱和蒸汽温度为152℃;蒸汽压力为, 对应(de)饱和蒸汽温度为165℃;蒸汽压力为, 对应(de)饱和蒸汽温度为175℃化工设备用(de)标准法兰有两类:管法兰和压力容器法兰(又称设备法兰).前者用于管道(de)连接,后者用于设备筒体(或封头)(de)连接.管法兰(de)公称通径应与所连接(de)管子直径(一般是无缝钢管(de)公称直径,通常相当于外径)相一致.压力容器法兰(de)公称通径应与所连接(de)筒体(或封头)公称直径(通常是指内径)相一致.管法兰按其与管子(de)连接方式分为平焊法兰、对焊法兰、整体法兰、承插焊法兰、螺纹法兰、环松套法兰、法兰盖、衬里法兰盖等.密封形式主要有突面(代号为RF)、凹(FM)凸(M)面、榫(T)槽(G)面、全平面(FF)和环连接面(RJ)等.HG 20592 法兰 PL1 200- RF Q235A[例2]公称通径100 mm、公称压力 MPa、配用米制管(de)凹面带颈对焊钢制管法兰,材料为16Mn,钢管壁厚为8 mm,其标记为HG 20592 法兰 WN 100- FM S=8 mm 16Mn压力容器法兰分为甲型平焊法兰、乙型平焊法兰和长颈对焊法兰三种.化工设备(de)特点功能原理多样化外壳多为压力容器化工—机械—电气一体化设备结构大型化化工设备(de)基本要求工艺性能要求工艺性能要求通常包括:反应设备(de)反应速度、换热设备(de)传热量、塔设备(de)传质效率、储存设备(de)储存量等.安全性能要求化工设备必须具有足够(de)强度和刚度,良好(de)韧性、耐腐蚀性和可靠(de)密封性.使用和经济性能要求在满足工艺要求和安全可靠运行(de)前提下,要尽量作到适用和经济合理.化工设备(de)类型加热设备换热设备传质设备反应设备塔设备储存设备压力容器用钢(de)基本要求较高(de)强度,良好(de)塑性、韧性,良好(de)焊接性和耐腐蚀性.常用钢材介绍钢板碳素结构钢钢板在压力容器中可供选用(de)牌号有Q235-A·F、Q235-A、Q235-B、Q235-C压力容器用碳素钢和低合金钢钢板这类材料属于一般压力容器专用钢板,常见(de)有 20R、16MnR、15MnVR、15MnVNR、18MnMoNbR、13MnNiMoNbR、15CrMoR等低温压力容器用低合金钢钢板常见(de)有 16MnDR、15MnNiDR、09Mn2VDR、09MnNiDR、07MnNiCrMoVDR等不锈钢钢板常见(de)有 0Cr13、0Cr18Ni9 、0Cr18Ni10Ti 、 0Cr17Ni12Mo2Ti 、0Cr19Ni13Mo3等塔设备(de)分类塔设备(de)种类很多,为了便于比较和选型,必须对塔设备进行分类,常见(de)分类方法有:①按操作压力分有加压塔、常压塔及减压塔;②按单元操作分有精馏塔、吸收塔、解吸塔、淬取塔、反应塔、干燥塔等;③按内件结构分有板式塔、填料塔.板式塔是一种逐级(板)接触(de)气液传质设备.塔内以塔板为基本构件,气体自塔底以鼓泡或喷射(de)形式穿过塔板上(de)液层,使气-液相密切接触而进行传质传热,两相(de)浓度呈阶梯式变化.根据气液操作状态分为鼓泡式塔板,如泡帽、浮阀、筛板等塔板及喷射式塔,如舌形、网孔等塔板.又可根据有没有降液管分为溢流式塔板(泡帽等)和穿流式塔板(穿流式筛板和穿流式栅板等).填料塔属于微分接触型(de)企业传质设备.塔内以填料为气液接触和传质(de)基本元件.液体在填料表面呈膜状自上而下流动,气体呈连续相自下而上与液体做逆流流动,并进行气液两相间(de)传质与传热.两相(de)浓度或温度延塔高呈连续变化.无论是板式塔还是填料塔,除了各种内件之外,均由塔体、支座、人孔或手孔、除沫器、接管、吊柱及扶梯、操作平台等组成 .填料是填料塔(de)核心内件,它为气-液两相充分接触进行传热传质提供了表面积.可分为散装填料和规整填料两大类.1、散装填料散装填料是指以乱堆为主(de)填料,这种填料是具有一定外形(de)颗粒体,又称之为颗粒填料,根据外形分以下三种:环形填料:拉西环填料、鲍尔环填料、阶梯环填料鞍形填料:弧鞍填料、矩鞍填料、改进矩鞍填料金属鞍环填料2、规整填料在乱堆(de)散装填料塔内,气液两相(de)流动路线是随机(de),加之填料填装时难以做到各处均匀如一,因而容易产生沟流等不良情况,从而降低塔(de)效率.浮阀塔优点:①生产能力大;②操作弹性大;③塔板效率较高,;④塔板结构及安装较泡罩简单,重量较轻 .浮阀塔缺点:①在气速较低时,仍有塔板漏液,故低气速时塔板效率有所下降;②浮阀阀片有卡死和吹脱(de)可能,这会导致操作运转及检修(de)困难;③塔板压力降较大,妨碍了它在高气相负荷及真空塔中(de)应用.3、筛板塔筛板塔也是应用历史较久(de)塔型之一,与泡罩塔相比,筛板塔结构简单,筛板塔结构及气液接触状况如下图所示.筛板塔塔盘分为筛孔区、无孔区、溢流堰及降液管等部分.优点结构简单,制造和维修方便,相同条件下生产能力高于浮阀塔;塔板压力降较低,适用于真空蒸馏;塔板效率较高,但稍低于浮阀塔;具有较高(de)操作弹性,但稍低于泡罩塔.缺点小孔径筛板易堵塞,不适于处理脏(de)、粘性大(de)和带固体粒子(de)料液.。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、轧胚机的主要结构1、喂料机构:沿轴长均匀给料。

喂料的多少是用挡料门上的连接螺栓和左、右旋螺母来确定的。

当放料需增大时,先松开连接螺栓,再把左、右旋螺母距离缩短,反之,增大左右旋螺母距离。

2、磁选机构:去除物料中的金属硬物。

3、轧辊机构:当喂料电机停止时,轧辊靠电气连锁动作自动分开,当喂料斗内达到上料位时,料位计发出信号,开始合辊,并用延时继电器来控制挡料门和喂料电机开启。

4、液压紧辊机构:液压系统通过手动换向阀和液压电磁换向阀来实现松、合辊动作。

5、定位机构:轧辊合拢时的限位,在保证胚片厚度的前提下,有效地防止轧辊碰撞。

6、刮刀装置:去除粘在辊间的胚片,使胚片的质量得到保证。

二、轧胚机的工作原理1、经过筛选、去石后的蓖麻籽,均匀地进入具有一定压力和间隙且相对旋转的两辊间,经过对辊的挤压使蓖麻籽外皮破碎。

2、如有异硬物混入料中,则异硬物将使两辊受到一个正常反作用力,有时将强行撑开轧辊,使紧辊油缸活塞外移,油缸工作腔容积减小,而压力增高,增高的压力通过蓄能器来平衡,以保持系统压力不变。

当异硬物过后,蓄能器将释放储存的能量,使轧胚机重新正常工作。

液压轧胚机的特点1液压轧胚机的特点液压轧胚机与弹簧轧胚机相比较,具有很多优点:产量高、操作简单省力,产品质量稳定。

液压轧胚机从根本上改变了弹簧轧胚机生产的落后面貌,可以全部取代目前国产的轧胚机,使我国制油工艺进入了新的发展阶段,推动了我国制油工业的发展。

与弹簧轧胚机相比较,液压轧胚机具有以下的特点:1.1轧胚机的进给与退出、轧辊间的压力调整、异物掉入辊间时轧辊瞬间脱开以及轧辊的装卸等动作都是由操作液压泵站来实现的,可以大大地减轻工人的劳动强度,同时也提高了该机的调整精度和自动化程度。

1.2整个操作过程均由液压控制,各部件的动作灵敏,轴间压力高,压力均衡、平稳,轧制出的物料破碎率高。

蒸炒锅蒸炒锅有卧式蒸炒锅、立式蒸炒锅、环式蒸胚机等,我们所使用的是立式蒸炒锅。

下面我们详细介绍立式蒸炒锅。

立式蒸炒锅是由几个单体蒸炒锅重叠装置而成的层式蒸炒设备。

重叠方式是呈圆柱形重叠排列。

由于这种争吵设备操作方便易于密闭,所以通常都采用比较普遍。

生胚从进料口进入到锅体1后,由于每层锅体的边层和低层均为蒸汽夹层,一次首先受到间接蒸汽的加热。

同时,通过第一层锅体搅拌刮刀的搅拌,在下料口之前有直接蒸汽管,将直接蒸汽均匀地喷入生胚内。

在搅拌刮刀的作用下,料胚经自动料门3落入下一层。

经蒸炒后的料胚最后从底层锅体的处理澳门4排出锅外。

下面我们分述一下蒸炒锅的结构1、锅体锅体是立式蒸炒锅最主要的部件之一。

根据生产能力的大小,它的内径有1000、1200、1500、1700和2100mm等几种规格,而其层数又有三、四、五、六层之分、每层锅体的结构基本相同,主要由边层、底层、落料孔、排气口和检修门等部分所组成。

对于底层锅体则无落料孔,而装有可调节的出料门。

我们的蒸炒锅夹层为外夹层,这种结构虽然不够美观,保温敷设也比较麻烦,但是这种结构锅体有效容积相对较大,而且不容易有物料的堆积,焦化结块等现象相对较少。

底夹层为了防止蒸汽短路,其内装有从圆周向内敷设的和从中心向外敷设的导向挡板,以构成一个蒸汽回转的通路,如图所示落料孔的结构比较简单,一般均为方形,上口稍小,下口较大,以便于落料二防止产生“搭桥”现象。

2.湿润装置湿润装置有喷水管和喷气管良种。

其中喷水管应使水喷成雾状,以满足生胚吃水均匀的湿润要求。

喷气管常有两种装置方式,一种是在第一层锅体的搅拌刮刀背面装一根预期紧贴在一起的蒸汽管,另一种是在第一层锅体的地面装一圈沿圆周方向并紧靠外币的喷气管。

喷气管或喷水管的孔眼直径一般为2.0~2.4mm。

3搅拌装置在立式蒸炒锅的锅体中间,装有搅拌装置。

它主要由主轴和刮刀做组成。

每层锅体的地面都装有一对搅拌刮刀。

搅拌挂到与锅体地面有一定的斜度,一般是呈30°的角度,以使料胚得到比较充分的翻动。

主轴转速一般为25~35r/min。

4.自动料门自动料门的作用主要是控制蒸炒锅内的存料量。

它能根据锅内的存料量自动调节进料量。

当蒸炒锅内存料偏少时,可自动开大料门,增加进料量。

当蒸炒锅内存料过多时,又可自动关小甚至完全关闭料门,减少或停止进料。

通过自动料门的关启,使炒锅内的存料自动地保持正常的位置。

其结构如图所示5传动装置立式蒸炒锅的传动装置目前多采用下传动结构。

由于主轴转速较低,所以需要使用减速器或伞齿轮和皮带轮进行换向和减速。

6排气管每层炒锅均有一个排气口,它们均与排气管相连接,期间还装有插板,以调节各层锅体的排气量。

我们使用蒸炒锅为ZCL320×6型,炒锅共计六层,处理量为180-200t/24h榨油机就是指借助于机械外力的作用,将油脂从油料中挤压出来的机器。

可分为水压机制油机、螺旋制油机、新型液压榨油机、高效精滤榨油机。

螺旋榨油机制油螺旋榨油机是目前应用较多的一种压榨制油设备。

我们所使用的榨油机为ZY32型榨油机。

一、性能特点ZY32 型预榨机具有适合预榨的工艺特性,在正常的预处理条件下,具有如下特点:⒈结构完善,处理量较大,车间面积、动力消耗,操作管理和保养工作相应减少。

⒉榨出饼的结构松而不碎,有利于溶剂渗透。

⒊榨出饼的含油率和水份适合于溶剂浸出。

4.榨出油的质量,较一次压榨或一次浸出的为好。

二、主要技术数据⒈处理量 220260t/24h⒉外形尺寸 4100×2270×3850(mm)⒊榨轴转速 42- 45r/min⒋配用动力 110+11+5.5KW⒌干饼残油 1620%⒍整机重量约 11000Kg注:上述指标参数系指在具备清理、轧胚、蒸炒等较完善的油料预处理工艺条件下的生产性能参数。

由于油料品种和油料含油量的不同以及操作条件等因素,其指标参数可有所增减。

三、主要结构ZY32 型预榨机有以下几个主要组成部分,蒸锅、喂料机构、榨笼、榨螺轴及传动装置。

⒈蒸锅:蒸锅为立式二层蒸锅,安装在托架上,它在压榨前可调节料胚的水份并对料胚起保温作用。

⒉喂料机构:由下端有螺旋叶的喂料轴、进料头和进料斗组成,在进料头的进口和蒸锅出料口之间装有闸板,用以控制落料流量。

进料头下面装有进料斗,从中可观察进料情况和提取入榨料胚样品。

喂料轴由蒸锅减速机带动,见图一。

⒊榨笼及榨螺轴:榨笼及榨螺轴是本设备的主要工作部件,从喂料机构压下的料胚连续进入榨笼和榨螺轴的空隙中(称为榨膛),由于榨螺轴的旋转及榨膛空隙的逐渐缩小,料胚受到强大压力,其中大部分油脂被榨出,通过榨笼上榨条的缝隙流出。

榨螺轴的螺旋不是连续的,榨螺之间隔有衬圈(见图 3),榨笼上装有刮刀(见图 2)。

刮刀的齿对准衬圈,插入榨螺的断开处,刮刀齿并不妨碍榨轴转动。

但可阻止压榨中的料胚随榨螺轴转动,同时对料胚有搅拌作用,有利于降低饼残。

随着榨轴的旋转,料胚被推向前进,完成连续压榨过程。

在榨螺轴的出饼处有校饼机构,用以调节出饼厚度。

榨螺轴出饼的末端以联轴器与本设备变速箱的输出轴联接。

榨螺轴带动本设备底部的出渣绞龙轴。

ZY32榨油机的结构1.炒锅2.进料机构3.螺旋轴4.榨笼5.校饼机构6.传动机构平转浸出器的结构主要由进料、浸出和出粕等部分组成。

1进料部分是由一个类似于关风器的进料装置来对浸出器内的溶剂进行封闭,防止溶剂外泄。

2浸出部分浸出部分分为上下两层,全部安装在圆柱形的外壳内,它是平转浸出器的主体。

浸出部分的上层,是一个绕着直立的转动轴缓慢转动的中空圆筒体(即转动体),此转动提沿径向呗隔板分成体积相同的若干个小哥,一般称其为浸出格,浸出格的数量为18个,每个浸出格的下面装有一个可以脱开的活动假底。

假底是由筛网和筛板所组成的,因此浸出时混合油或新鲜溶剂先喷淋在料层上面,然后从料层中渗透下来,最后可以通过假底流入下层的混合油收集格。

在浸出部分的下层是混合油收集格从图可以看出,混合油收集格与浸出格不同,一是金罐它也呈圆形排列却并不等分,其中以接受滴干阶段留下的溶剂一格为最大;另一个是混合油收集格是固定不动的,而且圆环的宽度稍大于浸出格。

至于混合油收集格的地步也不是水平的。

每一个的地步都是由里向外逐渐往低处倾斜。

在最低处都有管道与浸出器旁边的每个循环泵的进口管相连,这样就可把浓度不同的混合油通过循环泵打入浸出格上面的各个喷淋管,喷淋在料层上面。

出粕部分出粕部分即图中的X格的位置。

另由9-12可以看出,每个浸出格旋转到出粕出的位置,由于轨道的中断,家地上的两个滚轮失去依托,并借假底本身和湿粕的重量,使假底自动脱开,湿粕落下经出粕斗由埋刮板输送机送到蒸脱机进行蒸烘。

蒸脱机(DTDC)DTDCDesolventazationer toaster drier cooler 脱溶、烤粕、干燥和冷却、蒸脱机主要由锅体、预脱层、脱溶层、烘干层、搅拌装置传动机构及自动落料门机构组成,靠直接蒸汽和间接蒸汽夹套加热来对湿粕进行蒸馏脱溶烘干。

2、预脱层有一蒸汽夹层的加热板,湿粕进入预脱层,由预脱层空间大和热量足而使部分溶剂直接被蒸脱。

3、蒸脱层外壳具有蒸汽夹套,底盘上开有孔径为2.5mm的若干小孔,通过小孔喷入压力为0.05~0.1Mpa的直接蒸汽,以加热蒸脱湿粕的溶剂。

蒸脱层锅体高度为2.3~2.5m,湿粕料层的高度控制在0.8~1.8m,由于料层比较高,从底盘小孔喷入的直接蒸汽在透过料层时,能与物料充分接触,蒸汽的利用比较充分,因此脱溶效果比较理想。

4、烘干层高度比较小,只有700mm,底部也具有蒸汽夹套,通过压力为0.5Mpa的间接蒸汽以加热烘干湿粕。
