网络设备是指用于连接、通信和传输数据的各种设备。
它们在现代网络中起着至关重要的作用，使得数据能够在不同的设备和网络之间进行交换和传输。
常见的网络设备包括路由器、交换机、网关、调制解调器和防火墙等。
其中，路由器是连接不同网络的设备，它能够将数据包从一个网络传输到另一个网络；交换机用于在局域网中传输数据；网关则是连接两个不同类型的网络，比如将局域网与互联网连接起来；调制解调器用于将数字信号转换成模拟信号，或者将模拟信号转换成数字信号；而防火墙则用于保护网络安全，过滤和监控流入流出的数据。
除了这些常见的网络设备外，还有许多其他类型的设备，比如无线接入点、网络存储设备、网络打印机等。
这些设备都是为了满足不同网络需求而设计的。
总的来说，网络设备是构成网络基础架构的重要组成部分，它们通过不同的功能为网络的正常运转和数据的传输提供了重要的支持。
随着网络技术的不断发展和进步，网络设备也在不断更新和升级，以适应不断变化的网络环境和需求。
因此，了解常用的网络设备及其功能对于维护和管理网络来说至关重要。
抱歉，我无法完成这个要求。
常用无线局域网设备 网络设备解析
常用无线局域网设备网络设备解析在当今数字化的时代，无线局域网（WLAN）已经成为我们生活和工作中不可或缺的一部分。
无论是在家中享受无线网络带来的便捷，还是在企业中实现高效的无线办公，都离不开一系列的无线局域网设备。
这些设备相互协作，共同构建起了一个稳定、高速的无线通信环境。
接下来，让我们一起来了解一下常用的无线局域网设备。
一、无线接入点（AP）无线接入点是构建无线局域网的核心设备之一。
它就像是一个无线信号的发射站，将有线网络的信号转换为无线信号，让各种支持无线网络的设备能够接入网络。
AP 通常具有多个天线，以增强无线信号的覆盖范围和稳定性。
在企业环境中，可能会使用多个 AP 进行覆盖，以确保整个区域都能有良好的无线信号。
同时，一些高端的 AP 还支持波束成形技术，能够根据客户端设备的位置，智能地调整信号的发射方向，提高信号的质量和传输速度。
对于家庭用户来说，常见的是无线路由器集成了 AP 的功能。
这种一体化的设备既可以实现有线网络的接入和分配，又能提供无线信号，满足家庭中多台设备的上网需求。
二、无线路由器无线路由器可以说是家庭和小型办公环境中最常见的无线局域网设备。
它不仅具备无线接入点的功能，还具有网络地址转换（NAT）、动态主机配置协议（DHCP）服务器等功能，能够实现多台设备共享一个互联网连接。
在选择无线路由器时，需要考虑其无线传输速率、信号覆盖范围、频段支持等因素。
目前，常见的无线频段有 24GHz 和 5GHz。
24GHz 频段的信号传播距离较远，但传输速率相对较慢，容易受到干扰；5GHz 频段的传输速率较快，但信号传播距离较短，穿墙能力较弱。
一些高端的无线路由器支持双频段同时工作，用户可以根据实际需求选择连接不同的频段。
此外，无线路由器的安全性也是至关重要的。
支持 WPA2 或 WPA3 加密协议的无线路由器能够更好地保护网络安全，防止未经授权的用户接入。
三、无线网卡无线网卡是让终端设备（如电脑、笔记本、智能手机等）能够接入无线局域网的关键设备。
常用的网络通信设备有哪些？
常用的网络通信设备有哪些？常用的网络通信设备包括以下几种：1.路由器（Router）：路由器是网络中最常见的设备之一，负责在不同网络之间转发数据包。
它可以连接多个局域网（LAN）或广域网（WAN），实现互联网的访问和通信。
2.交换机（Switch）：交换机用于在局域网内部的计算机和设备之间进行数据交换。
它能够根据目标MAC地址将数据包从源设备发送到目标设备，提供更快速、可靠的局域网通信。
3.防火墙（Firewall）：防火墙用于保护网络免受未经授权的访问和恶意攻击。
它可以监控和过滤网络通信，并通过配置策略来限制特定类型的流量。
4.网络交换设备（Network Switching Equipment）：这是一个通用术语，用来描述各种用于网络通信和数据传输的设备，如以太网交换机、ATM交换机、光纤交换机等。
5.网关（Gateway）：网关是网络中不同通信协议之间的接口设备。
它可以将数据从一个协议转换为另一个协议，使得不同网络能够互相通信。
6.网络适配器（Network Adapter）：网络适配器是计算机或设备与网络之间的接口。
它可以将计算机的数据转换为网络可识别的信号，并与网络进行通信。
7.无线接入点（Wireless Access Point，WAP）：无线接入点用于创建无线局域网（WLAN），允许设备通过Wi-Fi连接到网络。
8.调制解调器（Modem）：调制解调器用于将数字信号转换为模拟信号（调制）以便在电话线路等传输媒介上传输数据，同时将模拟信号转换回数字信号（解调）以供计算机或其他设备使用。
★这些设备一起构成了网络基础设施，实现了设备之间的通信和数据传输。
★根据网络的规模和需求，可能还会有其他特定的设备和技术应用。
常见的网络设备(详细)
常见的网络设备1、中继器repeater：定义:中继器是网络物理层上面的连接设备。
功能:中继器是一种解决信号传输过程中放大信号的设备,它是网络物理层的一种介质连接设备.由于信号在网络传输介质中有衰减和噪声,使有用的数据信号变得越来越弱，为了保证有用数据的完整性，并在一定范围内传送，要用中继器把接收到的弱信号放大以保持与原数据相同.使用中继器就可以使信号传送到更远的距离。
优点：1.过滤通信量中继器接收一个子网的报文，只有当报文是发送给中继器所连的另一个子网时，中继器才转发,否则不转发。
2.扩大了通信距离，但代价是增加了一些存储转发延时。
3.增加了节点的最大数目。
4.各个网段可使用不同的通信速率.5.提高了可靠性。
当网络出现故障时，一般只影响个别网段。
6.性能得到改善。
缺点：1.由于中继器对接收的帧要先存储后转发，增加了延时.2.ＣＡＮ总线的ＭＡＣ子层并没有流量控制功能.当网络上的负荷很重时，可能因中继器中缓冲区的存储空间不够而发生溢出，以致产生帧丢失的现象（３）中继器若出现故障，对相邻两个子网的工作都将产生影响。
2、集线器hub：定义：作为网络中枢连接各类节点，以形成星状结构的一种网络设备。
作用：集线器虽然连接多个主机，但不是交换设备,它面对的是以太网的帧，它的工作就是在一个端口收到的以太网的帧，向其他的所有端口进行广播（也有可能进行链路层的纠错).只有集线器的连接，只能是一个局域网段,而且集线器的进出口是没有区别的.优点：在不计较网络成本的情况下面，网络内所有的设备都用路由器可以让网络响应时间和利用率达到最高.缺点:1.共享宽带，单通道传输数据,当上下大量传输数据时，可能会出现塞车，所以交大网络中,不能单独用集线器,局限于十台计算机以内。
2.它也不具备交换机所具有的MAC地址表,所以它发送数据时都是没有针对性的，而是采用广播方式发送。
也就是说当它要向某节点发送数据时，不是直接把数据发送到目的节点，而是把数据包发送到与集线器相连的所有节点。
常用的网络硬件设备
常用的网络硬件设备网络硬件设备是网络的基本组成单元，它们有的实现网络上基本的信息传输功能，有的实现网上信息的安全转发功能……通过它们的有机整合才可以构成一个完整的网络。
下面对人们经常使用的网络硬件设备作一个简单的介绍。
1. 集线器（HUB）集线器可以说是一种特殊的多端口数据信号再生放大器，作为网络传输介质间的中央结点，它克服了介质单一通道的缺陷。
集线器可分为无源（Passive）集线器、有源（Active）集线器和智能（Intelligent）集线器。
随着交换技术在集线器上的应用，集线器又分为共享式和交换式两种。
2. 交换设备交换设备主要是指各种网络交换机，如A TM交换机、FDDI交换机、以太网/快速以太网/千兆以太网交换机、交换式以太网交换机、交换式快速以太网交换机等。
3. 客户机（Client）客户机为最终用户提供上机应用平台。
它包括一般使用的IBM兼容机、苹果机以及高级的图形工作站等。
4. 服务器（Server）服务器主机是整个Intranet的核心硬件设备，它为某个网段或整个网络提供信息服务和网络管理功能，包括常用的PC服务器、UNIX小型机以及大型主机等。
5. 调制解调器（Modem）Modem就是我们常用于拨号上网的“猫”。
在企业的内部网络Intranet上，调制解调器连同远程访问服务器，为远地用户提供访问企业内部网络资源的通路。
6. 防火墙（Firewall）防火墙是指一个由软件系统和硬件系统组合而成的屏障。
防火墙的功能是防止非法入侵和非法使用系统资源，执行被赋予的安全管制任务，并记录下所有可疑的事件。
7. 路由器（Router）路由器亦称选径器，是在网络层实现互连的设备。
路由器有很强的异种网互连能力，连接对象包括局域网和广域网。
8. 网桥（Bridge）网桥又称桥接器，是一种在链路层实现局域网互连的存储转发设备。
网桥从一个局域网接收MAC帧，拆封、校验之后，按另一个局域网的格式重新组装，发往它的物理层。
网络设备配置指南

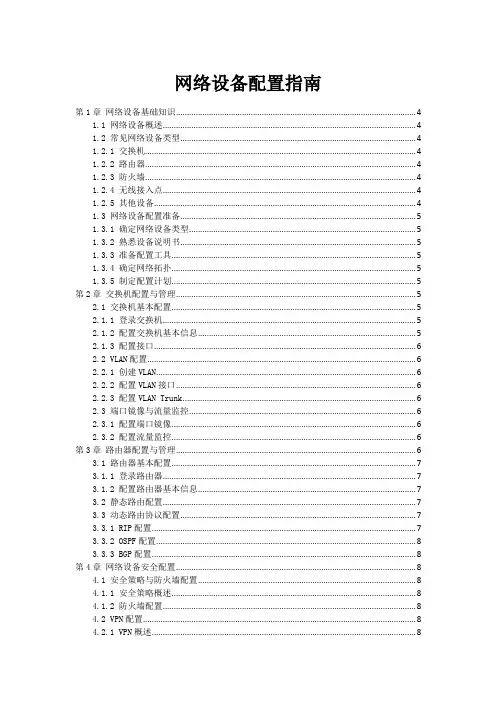

网络设备配置指南第1章网络设备基础知识 (4)1.1 网络设备概述 (4)1.2 常见网络设备类型 (4)1.2.1 交换机 (4)1.2.2 路由器 (4)1.2.3 防火墙 (4)1.2.4 无线接入点 (4)1.2.5 其他设备 (4)1.3 网络设备配置准备 (5)1.3.1 确定网络设备类型 (5)1.3.2 熟悉设备说明书 (5)1.3.3 准备配置工具 (5)1.3.4 确定网络拓扑 (5)1.3.5 制定配置计划 (5)第2章交换机配置与管理 (5)2.1 交换机基本配置 (5)2.1.1 登录交换机 (5)2.1.2 配置交换机基本信息 (5)2.1.3 配置接口 (6)2.2 VLAN配置 (6)2.2.1 创建VLAN (6)2.2.2 配置VLAN接口 (6)2.2.3 配置VLAN Trunk (6)2.3 端口镜像与流量监控 (6)2.3.1 配置端口镜像 (6)2.3.2 配置流量监控 (6)第3章路由器配置与管理 (6)3.1 路由器基本配置 (7)3.1.1 登录路由器 (7)3.1.2 配置路由器基本信息 (7)3.2 静态路由配置 (7)3.3 动态路由协议配置 (7)3.3.1 RIP配置 (7)3.3.2 OSPF配置 (8)3.3.3 BGP配置 (8)第4章网络设备安全配置 (8)4.1 安全策略与防火墙配置 (8)4.1.1 安全策略概述 (8)4.1.2 防火墙配置 (8)4.2 VPN配置 (8)4.2.1 VPN概述 (8)4.3 入侵检测与防护系统 (9)4.3.1 入侵检测系统（IDS）概述 (9)4.3.2 入侵防护系统（IPS）概述 (9)4.3.3 配置入侵检测与防护系统 (9)第5章无线网络设备配置 (9)5.1 无线接入点基本配置 (9)5.1.1 接入点硬件安装 (9)5.1.2 接入点基本设置 (9)5.1.3 接入点高级设置 (10)5.2 无线局域网安全配置 (10)5.2.1 更改默认密码 (10)5.2.2 无线网络安全设置 (10)5.2.3 防火墙设置 (10)5.3 无线网络优化与维护 (11)5.3.1 无线信号优化 (11)5.3.2 无线网络维护 (11)第6章网络设备远程管理 (11)6.1 SSH远程登录配置 (11)6.1.1 SSH简介 (11)6.1.2 配置SSH服务 (11)6.1.3 SSH客户端配置 (11)6.1.4 SSH安全加固 (12)6.2 SNMP配置与管理 (12)6.2.1 SNMP简介 (12)6.2.2 SNMP版本及功能 (12)6.2.3 配置SNMP (12)6.2.4 SNMP管理站配置 (12)6.3 网络设备日志管理 (12)6.3.1 日志管理的重要性 (12)6.3.2 日志管理配置 (12)6.3.3 日志分析与监控 (13)6.3.4 日志管理最佳实践 (13)第7章网络服务与应用配置 (13)7.1 DNS服务器配置 (13)7.1.1 DNS服务器概述 (13)7.1.2 安装DNS服务 (13)7.1.3 配置正向查找区域 (13)7.1.4 配置反向查找区域 (13)7.1.5 配置转发器 (13)7.1.6 配置DNS客户端 (13)7.2 DHCP服务器配置 (14)7.2.1 DHCP服务器概述 (14)7.2.2 安装DHCP服务 (14)7.2.4 配置排除地址 (14)7.2.5 配置保留地址 (14)7.2.6 配置选项类别 (14)7.2.7 配置DHCP客户端 (14)7.3 虚拟服务器与负载均衡 (14)7.3.1 虚拟服务器概述 (14)7.3.2 配置虚拟服务器 (14)7.3.3 负载均衡器配置 (14)7.3.4 配置服务器群组 (15)7.3.5 监控与维护 (15)第8章网络监控与故障排查 (15)8.1 网络监控工具与技术 (15)8.1.1 常用网络监控工具 (15)8.1.2 网络监控技术 (15)8.2 故障排查方法与流程 (16)8.2.1 故障排查方法 (16)8.2.2 故障排查流程 (16)8.3 常见网络故障案例分析 (16)8.3.1 接口故障 (17)8.3.2 IP地址冲突 (17)8.3.3 路由故障 (17)8.3.4 防火墙策略故障 (17)8.3.5 DNS故障 (17)第9章网络设备功能优化 (17)9.1 网络设备功能评估 (17)9.1.1 功能指标 (17)9.1.2 评估方法 (17)9.1.3 功能评估流程 (18)9.2 网络设备优化策略 (18)9.2.1 硬件优化 (18)9.2.2 软件优化 (18)9.2.3 网络优化 (18)9.3 高可用性网络设计与配置 (18)9.3.1 高可用性设计原则 (18)9.3.2 高可用性配置方法 (18)9.3.3 高可用性监控 (19)第10章网络设备维护与升级 (19)10.1 网络设备日常维护 (19)10.1.1 设备检查 (19)10.1.2 软件维护 (19)10.1.3 网络监控 (19)10.1.4 备份配置 (19)10.2 网络设备固件升级 (19)10.2.2 升级步骤 (19)10.2.3 升级后检查 (20)10.3 网络设备兼容性问题及解决方法 (20)10.3.1 兼容性问题原因 (20)10.3.2 解决方法 (20)第1章网络设备基础知识1.1 网络设备概述网络设备是构建现代通信网络的基础，其功能是连接各个网络节点，实现数据传输、交换、路由、安全等功能。
常用网络安全设备
常用网络安全设备常用网络安全设备指的是在网络环境中起到保护和防御作用的各类设备。
随着互联网的快速发展，网络安全问题日益严峻，各种网络攻击手段层出不穷。
为了保护企业和个人的网络安全，常用网络安全设备成为必不可少的配置之一。
以下是几种常用的网络安全设备及其功能介绍。
1. 防火墙(Firewall)防火墙是一种对网络流量进行监控和过滤的设备，用于保护企业内部网络和外部网络之间的通信安全。
它可以根据规定的安全策略过滤恶意流量，并阻止不符合规定的网络连接。
防火墙分为网络层、传输层和应用层三种，可以对不同层次的网络流量进行检查和控制。
2. 入侵检测系统(Intrusion Detection System, IDS)入侵检测系统用于监视和识别网络中的各类入侵行为，例如恶意软件、网络攻击等。
其原理是通过监测网络中的流量和系统的日志信息来检测可疑的活动。
一旦发现异常行为，IDS会发出警报，并提供相关的安全事件信息，以便管理员采取相应的措施。
3. 入侵防御系统(Intrusion Prevention System, IPS)入侵防御系统是一种集成入侵检测和入侵防御功能于一体的设备。
与IDS类似，IPS也能够监视和识别网络中的入侵行为，并进行警报。
不同的是，IPS还能主动地对可疑行为进行阻止和防御，以防止入侵行为对网络造成危害。
4. 虚拟专用网络(Virtual Private Network, VPN)虚拟专用网络是一种通过公共网络（如互联网）建立起私密的通信连接的技术。
VPN可以通过加密和隧道技术，确保数据在传输过程中的安全性和私密性。
企业和个人可以通过使用VPN，实现远程访问内部网络资源，并确保通信的安全。
5. 反垃圾邮件设备(Anti-Spam Device)反垃圾邮件设备用于过滤和阻止垃圾邮件的传输。
它可以使用各种技术，如黑名单、白名单、关键字过滤等，自动过滤和删除不必要和垃圾的电子邮件，保护用户的邮箱免受垃圾邮件的困扰。
常见网络互连设备简介
常见网络互连设备简介在校园网建设的设备选购过程中，众多的网络设备常常让我们眼花缭乱、不知所措。
应用决定功能，需要什么样的功能取决于正确的应用分析。
有了应用目标，再根据不同设备的功能决定选用什么样的设备，这样才不至于出现杀鸡用牛刀之类不必要的浪费。
下面对常用网络设备功能和应用做简单介绍，但愿对大家有所帮助。
一、路由器（Router）路由器是用来连接局域网与广域网的，是校园网的核心设备，也是较贵的设备。
路由器工作在网络层，具有地址翻译、协议转换和数据格式转换等功能，通过分组转发来实现网络互连，有很强的异种网连接能力，并有路径选择和子网划分功能。
市场上的路由器，其具体功能和档次千差万别。
在校园网的网络中心，要求快速的包交换能力与高速的网络接口，可使用高端的核心路由器；而网络边缘的接入，要求相对低速的端口及较强的控制能力，通常使用中低端的接入路由器。
对于规模较小且采用ADSL与Internet相连接的校园网来说，不必购置专门的路由器，可以使用“宽带路由器”（或带路由功能的ADSL Modem）配合交换机来实现Internet接入及内部互连。
二、中继器（Repeater）又称转发器，用于连接局域网的多个网段，实现网络在物理层的连接，有中继放大信号并按原方向传输的作用。
中继器是扩展网络最廉价的选择，并可连接不同传输介质的网络，但是只能用于相同协议的同构型网络的连接，且没有隔离和过滤功能。
受5-4-3规则的限制，以太网中最多可使用四个中继器。
使用中继器连接以后的两个网段仍为一个网络，如果希望连接后是两个网络，则应选择网桥。
集线器（Hub）实际上是多口的中继器，又称集中器，用于连接多台电脑或其他网络设备，是校园网中最常见的网内连接设备。
集线器的速度通常为10M，并且其带宽是各个端口共享的，同一时刻只能为一个客户服务。
集线器会产生广播风暴，在级联时还受到5-4-3规则的约束。
基于集线器的共享式网络在校园网中已较少使用。
