常用低压电器复习题
低压电器 试题库
一、选择题
1.低压电器通常指的是额定电压在多少伏及以下的电器？
A.36V
B.1000V（正确答案）
C.1500V
D.3000V
2.以下哪个不是低压电器的基本特性？
A.额定电压低
B.操作频率高
C.灭弧问题突出（正确答案）
D.使用寿命相对较长
3.低压断路器在电路中的主要作用是什么？
A.控制电路通断
B.保护电路免受过载、短路等故障影响（正确答案）
C.转换电路状态
D.调节电路电压
4.接触器是一种常用的低压电器，其主要功能是？
A.保护电路
B.实现远距离自动控制和频繁操作（正确答案）
C.转换电能形式
D.调节电路电流
5.热继电器在电路中的主要作用是什么？
A.实现电路自动化控制
B.保护电路免受过载影响（正确答案）
C.转换电路电压
D.调节电路功率
6.以下哪个不是低压熔断器的主要特点？
A.结构简单
B.使用方便
C.灭弧能力强（正确答案）
D.保护动作可靠
7.低压电器的使用环境对其性能和寿命有很大影响，以下哪个不是常见的使用环境要求？
A.适当的温度和湿度
B.稳定的电源电压
C.无腐蚀性气体或导电尘埃的环境
D.强磁场干扰环境（正确答案）
8.在选择低压电器时，以下哪个因素不是主要考虑的？
A.电器的额定电压和额定电流
B.电器的操作频率和使用寿命
C.电器的外观和颜色（正确答案）
D.电器的安装条件和环境适应性。

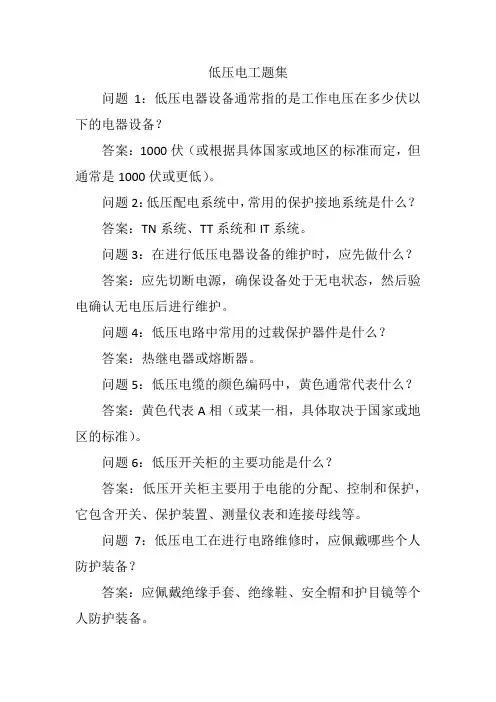

低压电工题集
低压电工题集
问题1：低压电器设备通常指的是工作电压在多少伏以下的电器设备？
答案：1000伏（或根据具体国家或地区的标准而定，但通常是1000伏或更低）。
问题2：低压配电系统中，常用的保护接地系统是什么？
答案：TN系统、TT系统和IT系统。
问题3：在进行低压电器设备的维护时，应先做什么？
答案：应先切断电源，确保设备处于无电状态，然后验电确认无电压后进行维护。
问题4：低压电路中常用的过载保护器件是什么？
答案：热继电器或熔断器。
问题5：低压电缆的颜色编码中，黄色通常代表什么？
答案：黄色代表A相（或某一相，具体取决于国家或地区的标准）。
问题6：低压开关柜的主要功能是什么？
答案：低压开关柜主要用于电能的分配、控制和保护，它包含开关、保护装置、测量仪表和连接母线等。
问题7：低压电工在进行电路维修时，应佩戴哪些个人防护装备？
答案：应佩戴绝缘手套、绝缘鞋、安全帽和护目镜等个人防护装备。
问题8：低压电路中，什么是接地故障？
答案：接地故障是指电路中的带电导体与地（或接地导体）之间发生意外的电气连接。
问题9：低压照明系统中，常用的灯具类型有哪些？
答案：常用的灯具类型包括白炽灯、荧光灯、LED灯等。
问题10：低压电工在安装电路时，应遵循哪些基本原则？
答案：应遵循安全、可靠、经济、合理和便于维护等基本原则，确保电路的正确安装和运行。
低压电工考试题库及答案
低压电工考试题库及答案一、选择题（每题2分，共40分）1. 以下哪种电压等级属于低压范畴？A. 220VB. 380VC. 660VD. 1000V答案：A、B2. 低压配电柜中的断路器主要用于以下哪种保护？A. 短路保护B. 过载保护C. 断相保护D. 所有以上答案：D3. 低压电缆的绝缘材料主要有以下哪种？A. 橡皮B. 聚氯乙烯C. 聚乙烯D. 玻璃丝答案：B、C4. 低压配电箱中，下列哪个设备用于补偿无功功率？A. 电力电容器B. 电力电阻C. 电力电感D. 变压器答案：A5. 以下哪种设备属于低压电器？A. 断路器B. 电流表C. 电压表D. 所有以上答案：D6. 低压电器按用途可分为以下几类，除了？A. 控制电器B. 保护电器C. 电力电子器件D. 传感器答案：D7. 以下哪个设备用于实现低压电气设备的远程控制？A. 继电器B. 接触器C. 自动开关D. 信号灯答案：A8. 低压电器中的自动开关主要有哪些类型？A. 断路器B. 隔离开关C. 负荷开关D. 所有以上答案：D9. 以下哪种保护装置用于防止电气设备过载？A. 熔断器B. 断路器C. 电流继电器D. 电压继电器答案：A、B10. 低压电气设备接地主要有以下哪种作用？A. 提高设备安全性B. 减小设备绝缘电阻C. 减小设备功耗D. 提高设备运行效率答案：A11. 低压电气设备的接地电阻应小于以下哪个值？A. 10ΩB. 4ΩC. 1ΩD. 0.5Ω答案：B12. 以下哪种设备用于实现低压电气设备的就地控制？A. 开关B. 按钮C. 接触器D. 继电器答案：A、B13. 低压电气设备的绝缘电阻应大于以下哪个值？A. 0.5MΩB. 1MΩC. 2MΩD. 5MΩ答案：B14. 低压电气设备的工作电压应小于以下哪个值？A. 50VB. 100VC. 220VD. 380V答案：C15. 以下哪种设备用于实现低压电气设备的自动控制？A. 继电器B. 接触器C. PLCD. 所有以上答案：D二、判断题（每题2分，共30分）1. 低压电器是指电压等级在1000V以下的电气设备。
低压电工作业复习题及参考答案
低压电工作业复习题及参考答案1、电子式剩余电流动作保护装置,根据电子元器件有效工作寿命要求,工作一般为( )年。
A、3B、5C、6D、10答案：C2、功率因数表的指示值是( )功率因数。
A、月平均B、日平均C、小时平均D、瞬时答案：D3、( )是最危险的电流途径。
A、左手至脚B、右手至脚C、左手至右手D、左手至胸部答案：D4、低压架空线路导线截面积的选择原则是( )。
A、按发热条件选择B、按机械强度选择C、按允许电压损失条件选择,按发热条件及机械强度来校验D、按发热条件选择,按机械强度来校验答案：C5、低压电器一般指的是用于交流额定电压( )V及以下的电路中。
A、500B、1000C、1200D、1500答案：C6、低压架空线路导线离建筑物的最小水平距离为( )m。
A、0.6B、0.8答案：C7、用黄绿双色绝缘导线代表( )线。
A、NB、PENC、PED、L答案：C8、并联电容器分层安装时,一般不超过( )层。
A、1B、2C、3D、5答案：C9、对于加强绝缘的电气设备,带电部件与可触及导体间的绝缘电阻不应低于( )MΩ。
A、0.5B、1C、2D、7答案：D10、接户线可由附杆引出,导线在( )mm²及以上时,应采用蝶式绝缘子固定。
A、6B、10C、16D、25答案：B11、遮栏与裸导体之间的距离不应小于( )m。
A、0.35B、0.7C、0.8D、1.0答案：C12、绝缘手套的长度应保证戴上后超过手腕( )mm。
C、50D、100答案：D13、三相异步电动机采用自耦减压起动器80%的抽头起动时,堵转转距为全压起动的( )。
A、100%B、80%C、64%D、40%答案：C14、临时用电电气设备的接地线或接保护线应使用( )。
A、多股铝线B、多股铜线C、钢筋D、钢绞线答案：B15、我国生产用电和生活用电的额定频率为( )Hz。
A、45B、50C、55D、60答案：B16、低压配电系统的铜质PEN线的截面积不得小于( )mm²。
低压电工复习题库题库(687道)
低压电工复习题库1、《公民道德建设实施纲要》中指出,要大力倡导的职业道德,其中不属于是_ ——[单选题]A 爱岗敬业B 钻研技术C 奉献社会正确答案：B2、1:1隔离变压器的一、二次接线端子应——[单选题]A 一端必须接地或接零B 一端与是否接地或接零无关C 应采用封闭措施或加护罩正确答案：C3、安全标志的另一种形式是安全标志牌,常用的安全用电标志牌有:禁止合闸有人工作,止步高压危险——[单选题]A 禁止靠近B 从此上下C 当心触电正确答案：B4、安全标志分为禁止标志、警告标志、指令标志和——[单选题]A 当心标志B 必须标志C 提示标志正确答案：C5、安全生产法规的特征,具有_。
——[单选题]A 先进性B 合法性C 强制性正确答案：C6、安全生产法规的作用,除了主要表现在确保从业人员的合法权益外,还有_。
——[单选题]A 提高了生产效率B 促进社会稳定C 促进生产技术的发展正确答案：B7、半导体晶体管有三个区,即发射区、基区——[单选题]A 放大区B 集电区C 饱和区正确答案：B8、必须设置剩余电流保护器的电气设备是——[单选题]A I类手持式电动工具B III类电动工具C 11隔离变压器供电的电气设备正确答案：A9、避雷器装设在被保护物的引入端,其上端接在线路上,下端——[单选题]A 接地B 接零C 接设备金属外壳正确答案：A10、避雷针(线、带、网)与引下线之间的连接应采用——[单选题]A 螺丝连接B 焊接连接C 管卡连接正确答案：B11、避雷针的最大保护角α为——[单选题]A 25°B 45°C 90°正确答案：B12、避雷针在地面上的保护半径为——[单选题]A 1.5hB 2hC 2.5h正确答案：A13、变压器中性点的接地是属于——[单选题]A 工作接地B 保护接地C 故障接地正确答案：A14、测量直流电流可采用——[单选题]A 磁电系仪表B 感应系仪表C 整流系仪表正确答案：A15、抽水(喷灌)站电气装置和设备,在使用前应检查电气设施是否完好,并进行什么测试。
第1章--常用低压电器-复习题
第1章常用低压电器复习题一、填空题1.低压电器是指工作在交流V、直流V电压以下电路中的电器。
2.低压电器根据其控制对象的不同，分为和两大类。
3.低压电器按执行功能，分为和两大类。
4.低压电器按动作方式，分为和两大类。
5.低压电器的电磁机构由、和组成。
6.低压电器的触点按接触形式分，主要有、和三种形式。
7.低压电器的用途是对电路进行、、、和调节作用。
8.电流继电器线圈的特点：、、，使用时电流型继电器线圈应于控制电路中。
9.电压继电器线圈的特点：、、，使用时电压型继电器线圈应于控制电路中。
10.时间继电器，按延时方式分为和两大类。
11.自动开关主要用于，用于和负荷电路。
所以，自动开关又被称之为。
12.自动开关具有、、等保护功能，自动开关高、方便、等优点，能故障电路，保护的安全。
13.自动开关按其用途和结构不同分类，主要有、、直流快速式和限流式。
常用的主要是、两种。
14.磁吹式灭弧装置是借助与相互作用而产生的实现灭弧的装置。
15.凸轮控制器主要用于和其他，以控制的启动、正反转、调速和制动。
二、判断题16.选用熔断器时，熔体的额定电流值可以大于熔断器的额定电流值。
（）17.因为“自动开关”已经具有多种保护功能，所以在控制电路中可以只采用自动开关来对电路或电气设备进行保护。
（）18.由于电压继电器和电流继电器的触点系统相同，所以这两种继电器在控制电路中的作用也相同。
（）19.当电动机为△接法时，必须具有三相热元件结构和断相保护机构的电器作过载和断相保护。
（）20.限位开关（行程开关）就是依靠运动中的机械机构的机械碰撞或推压后而改变其内部触点状态的控制电器。
（）21.中间继电器就是处于两个或两个以上的控制电器元件连接线路中间的继电器。
（）22.欲使两个以上的“按钮”都能分别控制接触器KM断电，则这些按钮的动断触点应并联在KM的线圈电路中。
（）23.接触器可以替代继电器应用在电气控制系统中。
（）24.热继电器的工作原理就是在检测到控制电路中温度的变化后其触点系统动作的。
电工类专业理论——专项突破复习(常用低压电器部分2020.2.26)
二、填空题E
26、三极结构带断相保护装置和不带断相保护装置的热继电器 27、热继电器不能作为短路保护器件使用，原因是双金属片受热膨胀的热 惯性及传动机构动作的惰性，从电动机过载到触点动作需要一定的时间！
二、填空题E
28、热继电器只能与相适应系列的接触器配合使用 29、热继电器的额定电流应大于或等于电动机的额定电流
倾斜度还是5度
一、选择题
48、生产机械的运动部件碰压
一、选择题
49、双滚轮旋转式位置开关：非自动复位式，其他形式的位置开关均为自动复 位方式，要注意 50、接近开关为无触点电器，常用的是高频振荡型
一、选择题
51、过载保护是热继电器，短路保护是熔断器 52、两种金属的热膨胀系数不同 53、热继电器在电动机启动过程、制动过程中，不会动作
一、选择题
37、接触器通电时： 动断触点先断开，动合触点后闭合 接触器断电时： 动合触点先恢复断开，后动断触点恢复闭合
同复合按钮的动作情况相同
一、选择题
38、这种类型的题，文字很多，如何快速找到答案？ 找出关键词，找出肯定错的答案，再去分析其他答案！
一、选择题
39、衔铁吸合不紧，工作气隙会增大，将导致”线圈电流明显增大“ 40、直流接触器：磁吹式灭弧装置结合其他方法灭弧
1、继电器是按输入信号的变化，接通或分断小电流电路 2、继电器由感测、中间、执行机构三个部分组成（超纲） 3、中间继电器、电压和电流继电器
二、填空题E
4、中间继电器的选择 5、电流继电器的输入量为电流，线圈要串联在被测电路中，当线圈中的电 流达到预定值时，其触点动作 6、电流继电器线圈的电阻值要小，所以匝数要少，导线要粗，使阻抗小
二、填空题E
20、热继电器要与接触器配合，速度继电器也要与接触器配合 作为过载、断相保护及电流不平衡运行的保护等 21、应用最多的是双金属片式热继电器 22、了解
常用低压电器及基本控制电路复习题
常用低压电器及基本控制电路复习题1、按速度原则控制的单向运行反接制动主电路和二次控制电路的设计和分析。
214页图11-45。
注：（1）、速度继电器KS随电动机主轴连轴旋转，当转速为0或较低时，控制回路里的速度继电器的常开触头是打开的，KM2线圈不得电。
当转速较高时，闭合。
但不压SB1的话，KM2线圈不会得电，电机正常运转。
（2）、SB1是停止按钮，而且用的是一个复合按钮。
当压下SB1，SB1的常闭触头断开，KM1线圈失电，SB1的常开触头闭合，若电机转速较高，是闭合的，则压下SB1后KM2线圈得电，KM1线圈失电，KM1常开断开，KM2常开闭合开始反接制动，当电机速度降低到比较低时，自动断开，反接制动完毕，KM1、KM2线圈都失电。
电机最后停止运行。
2、读图11-31和图11-33：单向运行主回路需要几个KM？有互锁吗？双向运行需要几个个KM？有互锁吗？请自编一道题目对以下主电路实行课堂练习第3题：《顺序控制a》里对KM1、KM2、KM3的控制要求。
3、双速电动机的主回路和控制回路的设计与分析。
220页4、按时间原则控制的单相桥式整流能耗制动二次控制电路的工作原理。
216页图11-47.注：（1）SB1是停止按钮，而且用的是一个复合按钮。
当压下SB1，SB1的常闭触头断开，KM1线圈失电，SB1的常开触头闭合，KM2 线圈得电，进入制动：（2）在主回路，当KM2常开闭合，变压器T的原边绕组有交流电流通过，在其付边绕组就产生交流感应电压。
UR桥式整流器的1、2端输入交流电压，3、4端输出直流电压。
直流电流经定子绕组和限流电阻RP形成回路产生一个NS恒定磁场。
当转子由于惯性而仍在旋转时，转子导体切割此恒定磁场，从而感应电动势产生电流，由下图可以判定，这时由转子电流和恒定磁场作用所产生的电磁力矩的方向与转子转动的方向相反，为一制动转矩，使转速下降。
当n=0时，转子电动势和电流均为零，制动过程结束。
这种方法是将转子的动能变为电能，消耗在转子电阻上（对绕线转子感应电动机包括转子串接电阻），所以称为能耗制动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用低压电器复习题 Prepared on 24 November 2020
《常用低压电器》复习题
一、选择题
1、效率小于（B）的电动机控制电路可用HK系列刀开关直接操作。
A、4KW
B、
C、
D、15KW
2、HZ10系列组合开关的额定电流一般取点动机额定电流的（C）。
A、倍
B、倍
C、倍
D、倍
3、交流接触器（A）发热是主要的。
A、线圈
B、铁心
C、触点
D、短路环
4、由、5KW、7KW三台三相笼型感应电动机组成的电气设备中，总熔断器选择额定电流（B）的熔体。
5、DZ5-20型低压断路器的欠压脱扣器的作用是（B）。
A、过载保护
B、欠压保护
C、失压保护
D、短路保护
6、交流接触器短路环的作用是（B）。
A、短路保护
B、消除铁心振动
C、增大铁心磁通
D、减小铁心磁通
7、常用低压保护器为（B）。
A、刀开关
B、熔断器
C、接触器
D、热继电器
8、手动切换电器为（D）。
A、低压断路器
B、继电器
C、接触器
D、组合开关
9、低压电器产品全型号中的第一位为（C）。
A、设计序号
B、基本规格代号
C、类组代号
D、短辅助规格代号
10、低压开关一般为（A）。
A、非自动切换电器
B、自动切换电器
C、半自动切换电器
D、无触点电器
11、HH系列刀开关采用储能分合闸方式，主要是为了（C）。
A、操作安全
B、减少机械磨损
C、缩短通电时间
D、减少劳动强度
12、用于电动机直接启动时，可选用额定电流等于或大于电动机额定电流（B）三极刀开关。
A、1倍
B、3倍
C、5倍
D、7倍
13、按下复合按钮时，（B）。
A、动合触点先闭合
B、动断触点先断开
C、动合、动断触点同时动作
D、无法确定
14、DZ5-20型低压断路器的热脱扣器用于（A）。
A、过载保护
B、短路保护
C、欠压保护
D、失压保护
15、按钮帽上的颜色用于（C）。
A、注意安全
B、引起警惕
C、区分功能
D、无意义
16、熔体的熔断时间与（D）。
A、电流成正比
B、电流成反比
C、电流的平方成正比
D、电流的平方成反比
17、半导体元件的短路或过载均采用（C）熔断器。
A、RL1系列
B、RTO系列
C、RLS系列
D、RM10系列
18、RL1系列熔断器的熔管内充填石英砂是为了（C）。
A、绝缘
B、防护
C、灭弧
D、散热
19、CJ10-10采用（B）灭弧装置。
A、双断点电动力
B、陶瓷灭弧罩
C、空气
D、磁吹式
20、交流接触器吸合后的线圈电流与未吸合时的电流之比（C）。
A、大于1
B、等于1
C、小于1
D、无法确定
21、过电流继电器的线圈吸合电流应（A）线圈的释放电流。
A、大于
B、小于
C、等于
D、无法确定
22、热继电器金属片弯曲是由于（B）造成的。
A、机械强度不够
B、热膨胀系数不同
C、温度变化
D、温差效应
23、三相电动机的额定功率，现用按钮、接触器控制。
试选下列元件：
①组合开关（B）
A、HZ10-10/3
B、HZ10-25/3
C、HZ10-60/3
D、HZ10-100/3
②主电路熔断器（A）
A、RL1-60/20
B、RL1-60/30
C、RL1-60/40
D、RL1-60/60
③控制电器熔断器（A）
A、RL1-15/2
B、RL1-15/6
C、RL1-15/10
D、RL1-15/15
④接触器（B）
A、CJ10-10
B、CJ10-20
C、CJ10-40
D、CJ10-60
⑤热继电器的整定电流范围（D）。
A、 B、 C、 D、10-16A
24、在工业、企业、机关、公共建筑、住宅中目前广泛使用的控制和保护电器是（D）。
A、开启式负荷式开关
B、接触器
C、转换开关
D、断路器
25、热继电器用作电动机的过载保护，适用于（C）。
A、重载间断工作的电动机
B、频繁启动和停止的电动机
C、连续工作的电动机
D、任何工作制的电动机
26、速度继电器的作用是（C）。
A、限制运行速度用
B、测量运行速度用
C、电动机反按制动用
D、控制电动机转向用
27、热继电器在电动机控制电路中不能作（A）。
A、短路保护
B、过载保护
C、缺相保护
D、过载和缺相保护
28、对交流接触器而言，若操作频率过高会导致（B）。
A、铁心过热
B、线圈过热
C、主触点过热
D、控制触点过热
29、交流接触器触点压力大小与接触电阻（B）。
A、成正比
B、成反比
C、无关
D、无法确定
30、所有断路器都具有（C）。
A、过载保护和漏电保护
B、短路保护和限位保护
C、过载保护和短路保护
D、失压保护和断相保护
31、关于DW型自动开关指示灯，下列描述正确的是（B）。
A、红灯亮表示分闸，与自动开关常闭辅助接点串联
B、绿灯亮表示分闸，与自动开关常闭辅助接点串联
C、红灯亮表示合闸，与自动开关常闭辅助接点串联
D、绿灯亮表示合闸，与自动开关常闭辅助接点串联
二、判断题
1.低压开关可以用来直接控制任何容量的电动机启动、停止和正反
转。
(×)
2.HK系列刀开关设有专门的灭弧装置。
(×)
3.HK系列刀开关不宜分断有负载的电路。
(√)
4.对HK系列刀开关的安装，除垂直安装外，还可以倒装和横装。
(×)
5.HZ系列组合开关可以频繁地接通和断开电路，换接电源和负
载。
(×)
6.DZ5-20型断路器不设有专门的灭弧装置。
(×)
7.按钮开关可以作为一种低压开关使用，通过手动操作完成主电路
的接通和分断。
(×)
8.动断按钮可以作为停止按钮使用。
(√)
9.当按下动合按钮然后再松开时，按钮便自锁接通。
(×)
10.主令电器是在自动控制系统中发出指令或信号的操纵电器。
由于
它是专门发号施令的，故称主令电器。
(√)
11.晶体管无触点位置开关又称接迈开关。
(√)
12.电力拖动系统中的过载保护和短路保护仅仅是电流倍数的不同。
(√)
13.接触器除通断电路外，还具有短路和过载保护功能。
(×)
14.接触器通电时，动断触点先断开，动合触点后闭合。
(√)
15.交流接触器的电压过高或过低都会造成线圈过热。
(√)
16.继电器不能根据非电量的变化接通或断开控制电路。
(×)
17.继电器不能直接控制较大电流的主电路。
(√)
18.中间继电器的输入信号为线圈的通电和断电。
(√)
19.欠压继电器和零压继电器的动作电压是相同的。
(×)
20.热继电器的整定电流是指热继电器连续工作而动作的最小电流。
(×)
21.在安装RL-1系列熔断器时，电源线应接在下接线端。
(√)
22.只要确定电压相同，刀开关可以互换使用。
(×)
23.所有刀开关都带有短路保护装置。
(×)
24.交流接触器具有欠压和失压保护作用。
(√)
25.由于过载电流小于短路电流，所有热继电器既然能作过载保护，
也能作短路保护。
(×)
26.当热继电器的动作不准确时，可用弯折双金属片的方法来调整。
(×)
27.行程开关的作用是起限制运动机械位置的作用。
(√)
28.接近开关是当物体靠近时，其触点能自动断开或闭合的开关。
(√)
三、问答题
1、低压断路器选型的要求是什么
答：①额定电压不小于安装地点电网的额定电压；
②额定电流不小于长期流过的最大负荷电流；
③极数和结构型式应符合安装条件、保护性能及操作方法的
要求。
2、漏电保护开关的选用方法是什么
答：①按线路泄露电流大小选择；
②按分极保护方式选择。
3、低压断路器的特点是什么
答：结构简单、价格便宜、使用维修方便、体积小。
4、接触器的工作原理是什么
答：利用电磁铁吸力以及弹簧反作用力配合动作，使触头接通或断开。
