低压电器测试题(可编辑修改word版)
第一单元 常用低压电器测试
第一单元低压电器一、填空题（每格1分，共40分）1、工作在交流额定电压、直流额定电压的电器称为低压电器。
2、熔断器是低压供配电网络和电力拖动系统中最常用的安全，主要用于，有时也可用于。
其主体是用低熔点的金属丝或金属薄片制成的熔体，在被保护电路中。
3、型号RL1-15/5中，R表示__________，L表示__________，设计代号为__________熔断器额定电流是________，熔体额定电流时_________。
4、低压断路器的热脱扣器作__________保护，电磁脱扣器作_________保护，欠压脱扣器作_________保护。
5、开启式负荷开关又称为________________，简称刀开关。
6、行程开关是操动机构在机器的运动部件到达一个时操作的一种指示开关。
7、交流接触器的电磁系统主要由、和三部分组成。
8、继电器是一种根据输入信号的变化，小电流电路，实现电力拖动装置的电器。
9、热继电器是利用流过继电器所产生的而反时限动作的保护电器。
主要用于电动机的、、电流的不平衡运行保护及其他电气设备发热状态的控制。
10、JS系列时间继电器，根据延时特点可分为和两种。
11、接触器是一种自动的电磁式开关，适用于远距离频繁地交直流主电路及大容量控制电路。
其控制对象主要是，也可用于控制其他负载，如__________、电焊机以及电容器等。
12、按钮按不受外力作用时触头的分合状态，分为________________、_______________、___________。
13、按钮的触头允许通过的电流较_________，一般不超过_________。
14、交流接触器利用电磁系统中_________通电或断电，使静铁心吸合或释放_________,从而带动__________与静触头闭合或分断，实现电路的接通或断开。
15、速度继电器是反映____________和____________的继电器，其主要作用是以__________的快慢为指令信号，与接触器平配合实现对电动机的反接制动控制。
低压电工技能考试题目与答案
低压电工技能考试题目与答案一、选择题（每题5分，共25分）1. 低压电器按其动作方式分类，下列哪一种属于自动切换电器？（A）A. 接触器B. 断路器C. 磁力启动器D. 按钮2. 低压断路器在电路中的作用是（B）。
A. 控制电动机的启动B. 保护电路C. 控制电路D. 启动和保护电路3. 低压电工作业要求作业人员具备必要的（C）。
A. 文化程度B. 工作经验C. 安全知识和技能D. 机械操作能力4. 低压电器按其动作方式分类，下列哪一种属于手动切换电器？（D）A. 接触器B. 断路器C. 磁力启动器D. 按钮5. 三相异步电动机的启动方式有多种，下列哪种启动方式最简单？（A）A. 直接启动B. 星三角启动C. 自耦减压启动D. 变频启动二、判断题（每题5分，共25分）1. 低压电工作业必须由取得低压电工操作证的人员操作。
（A）2. 低压电器按其动作方式分类，接触器属于手动切换电器。
（B）3. 低压断路器在电路中的作用是控制电动机的启动。
（B）4. 低压电器按其动作方式分类，接触器属于自动切换电器。
（A）5. 三相异步电动机的启动方式中，星三角启动是最简单的启动方式。
（A）三、简答题（每题10分，共30分）1. 简述低压电工作业的安全注意事项。
答：低压电工作业的安全注意事项包括但不限于以下几点：- 操作前应认真检查设备及工具，确认安全可靠；- 操作时应穿戴好个人防护装备，如绝缘手套、绝缘鞋等；- 确保作业现场干净整洁，无易燃易爆物品；- 操作过程中应遵守操作规程，严禁私拉乱接；- 遇到问题应立即停止操作，寻求专业人员帮助；- 操作完毕后应进行现场清理，确认无安全隐患后离开。
2. 简述低压电器按其动作方式分类及其特点。
答：低压电器按其动作方式分类主要有以下几种：- 手动切换电器：如按钮、开关等，需要人工操作才能实现切换；- 自动切换电器：如接触器、继电器等，根据电路或设备状态自动实现切换；- 保护电器：如断路器、熔断器等，主要用于保护电路和设备，当电路发生故障时自动断开电路；- 控制电器：如磁力启动器、控制器等，用于控制电路和设备的启动、停止等操作。
低压电器设备操作考核试卷
7.低压电器设备的保护装置是为了防止设备过载而设计的。（）
8.低压电器设备操作人员可以不经过培训直接操作设备。（）
9.低压电器设备中的信号灯用于显示设备的运行状态。（）
10.低压断路器在安装时，可以不考虑其与电源线路的匹配问题。（）
五、主观题（本题共4小题，每题5分，共20分）
B.关闭电源，进行检查
C.更换断路器
D.请教专业人员
11.低压电器设备中，控制电路的电源通常采用：( )
A.直流电源
B.交流电源
C.任意电源
D.高压电源
12.以下哪种类型的接触器适用于控制小电流电路：( )
A.线圈接触器
B.滚轮接触器
C.拨动接触器
D.气动接触器
13.低压电器设备中，按钮的作用是：( )
C.任意操作，无需培训
D.定期对设备进行维护和保养
16.低压电器设备中，指示灯的颜色通常表示：( )
A.电路的通断状态
B.电流的大小
C.设备的故障
D.设备的电压
17.低压电器设备中，选择断路器时，应考虑以下哪个因素：( )
A.设备的功率
B.设备的电压
C.设备的电流
D.设备的频率
18.以下哪种类型的低压电器设备主要用于电力系统中的保护：( )

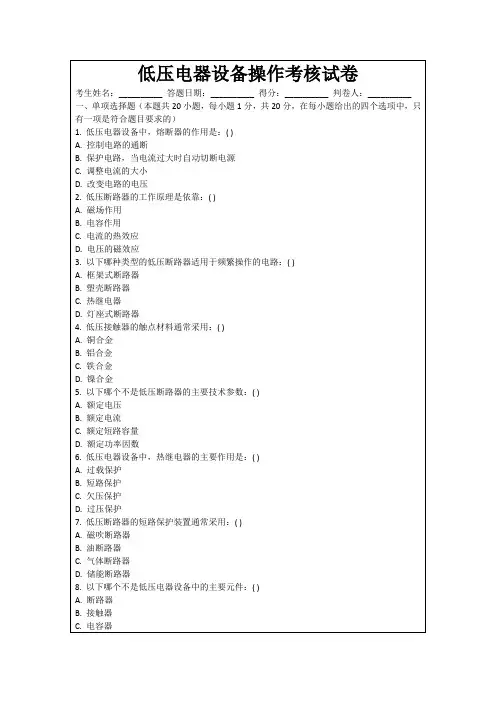

低压电器设备操作考核试卷
考生姓名：__________答题日期：__________得分：__________判卷人：__________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.低压电器设备中，熔断器的作用是：( )
A.控制电路的通断
低压配电系统试题(理论部分)(可编辑修改word版)
低压配电系统试题（一）填空题：1．操作电器用于接通或断开回路，常用电器是、组合电器或自动空气断路器。
答案：交流接触器2．电气设备一般采用、、过电流继电器等作为短路保护措施。
答案：熔断器；自动空气断路器3．断路器既能切断负载电流，又可切断。
答案：短路电流4．对于供电需求较大，且受高压供电线路容量或市电变电站容量的限制的通信局（站），如具有两路高压市电，一般采用的运行方式。
答案：分段供电5．对于双向闸刀开关，其倒换前先负荷电流，才能进行倒换，因为闸刀开关通常不具有功能。
答案：切断；灭弧6．隔离开关无特殊的装置，因此它的接通或切断不允许在有的情况下进行。
答案：灭弧、负荷电流7．根据低压电器的组合原则，在供电回路中，应装有和，对于装有交流接触器的回路还应有操作电器。
答案：隔离电器；保护电器8．功率因数的定义为与的比值。
答案：有功功率；视在功率9．交流接触器的常闭触点是指。
答案：不加电时触点闭合10.熔断器的核心部分是，它既是敏感元件又是元件。
答案：熔体、执行11.熔断器是用来保护和的。
答案：过载、短路12.熔断器中的熔体是核心部分，使用时把它在被保护电路中，在发生过载或短路时，电流过大，熔体受过热而熔化将电路切断。
答案：串接13.三相交流电A、B、C 相分别用、、 3种颜色表示相序，中性线一般用黑色做标记。
答案：黄、绿、红14.交流配电系统熔断器的温升应低于。
答案：８０℃15.低压开关柜又叫低压配电屏，是按一定的线路方案将有关低压设备组装在一起的成套配电装置，其结构形式主要有、两大类。
答案：固定式、抽屉式16.低压熔断器种类很多，按结构形式分有：系列封闭插入式；系列有填料封闭螺旋式；系列有填料管式。
答案：RC、RL、RT、17.《全国供用电规则》规定：无功电力应就地平衡，用户应在提高用电自然功率因数的基础上，设计和装置，并做到随其负荷和电压变动时及时投入或切除。
供电部门还要求通信企业的功率因数要达到以上。

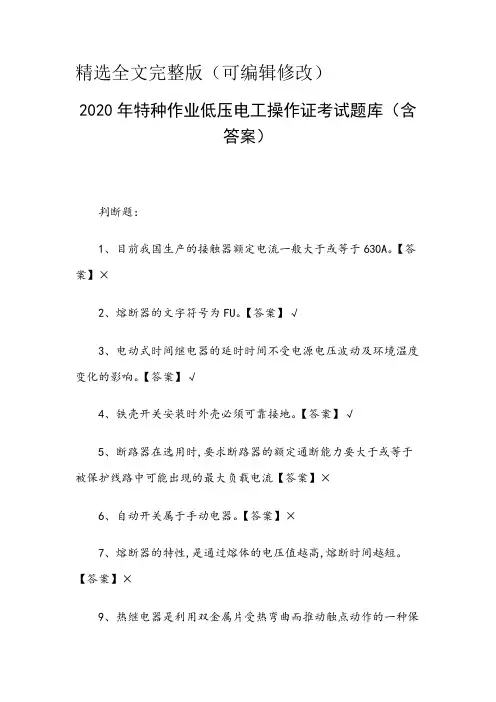

2020年特种作业低压电工操作证考试题库(含答案)精选全文
精选全文完整版（可编辑修改）2020年特种作业低压电工操作证考试题库（含答案）判断题：1、目前我国生产的接触器额定电流一般大于或等于630A。
【答案】×2、熔断器的文字符号为FU。
【答案】√3、电动式时间继电器的延时时间不受电源电压波动及环境温度变化的影响。
【答案】√4、铁壳开关安装时外壳必须可靠接地。
【答案】√5、断路器在选用时,要求断路器的额定通断能力要大于或等于被保护线路中可能出现的最大负载电流【答案】×6、自动开关属于手动电器。
【答案】×7、熔断器的特性,是通过熔体的电压值越高,熔断时间越短。
【答案】×9、热继电器是利用双金属片受热弯曲而推动触点动作的一种保护电器,它主要用于线路的速断保护。
【答案】×10、低压断路器是一种重要的控制和保护电器,断路器都装有灭弧装置,因此可以安全地带负荷合、分闸。
【答案】√11、电容器室内要有良好的天然采光。
【答案】×12、电容器的放电负载不能装设熔断器或开关。
【答案】√13、检查电容器时,只要检查电压是否符合要求即可。
【答案】×14、为了避免静电火花造成爆炸事故,凡在加工运输,储存等各种易燃液体、气体时,设备都要分别隔离。
【答案】×15、用避雷针、避雷带是防止雷电破坏电力设备的主要措施。
【答案】×16、雷电按其传播方式可分为直击雷和感应雷两种。
【答案】×17、当采用安全特低电压作直接电击防护时,应选用25V及以下的安全电压。
【答案】√18、保护接零适用于中性点直接接地的配电系统中。
【答案】√19、剩余电流动作保护装置主要用于1000V以下的低压系统。
【答案】√20、单相220V电源供电的电气设备,应选用三极式漏电保护装置。
【答案】×21、在直流电路中,常用棕色标示正极。
【答案】√22、试验对地电压为50V以上的带电设备时,氖泡式低压验电器就应显示有电。

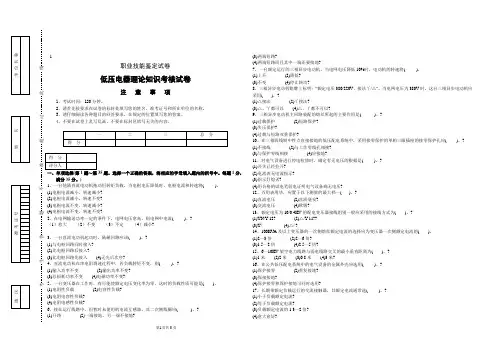

低压电器试卷正文
（1）〈10（2）〉10（3）〈4（4）〉4?
24、一台单相变压器，如果它的变压比为20，当它正常工作时，副边电流为100A，那么它的原边绕组中的电流应为()安。?
（1）5（2）0.2（3）50（4）2.5?
25、变压器的变比与原、副边的()。?
（1）电压成反比（2）电流成正比?
（2）改变电源电压?
（3）改变定子绕组中电流的相序?
（4）改变电机的工作方式?
31、如果某三相异步电动机的极数为4级，同步转速为1800转/分，那么三相电流的频率为()。?
（1）50赫兹（2）60赫兹?
（3）45赫兹（4）30赫兹?
32、架空线路电杆线的作用是()。?
（1）防止电杆倾倒（2）防止电杆漏电?
1、一台他励直流电动机拖动恒转矩负载，当电枢电压降低时，电枢电流和转速将()。
(1)电枢电流减小、转速减小?
(2)电枢电流减小、转速不变?
(3)电枢电流不变、转速减小?
(4)电枢电流不变、转速不变?
2、在电网输送功率一定的条件下，电网电压愈高，则电网中电流()。?
（1）愈大（2）不变（3）不定（4）减小?
2、自动空气开关的一般选用原则是什么？
3．DW型和DZ型自动空气断路器的主要区别是什么?有哪些常用的型号?
（）
15、热继电器动作后，必须检查热元件是否烧坏，若有烧坏，必须更换热元件才能重新投入运。
（）
16、自耦降压启动器线圈抽头接在80％时，启动转矩为额定转矩的80％。
（）
17、交流接触器多是利用灭弧栅进行灭弧的。
（）
18、熔断器的熔断电流即其额定电流。
（）
19、刀开关与断路器串联安装的线路中，送电时应先合上负荷侧刀开关，再合上电源侧刀开关，最后接通断路器。
低压电工考试习题与答案解析
低压电工考试习题与答案解析
一、选择题
1. 以下哪个不属于低压电器？
A. 断路器
B. 接触器
C. 变压器
D. 继电器
【答案】C
2. 低压断路器按灭弧原理分为几种？
A. 1种
B. 2种
C. 3种
D. 4种
【答案】C
3. 低压断路器的额定电流是指？
A. 断路器能长时间承受的最大电流
B. 断路器能短时间承受的最大电流
C. 断路器能断开的最大电流
D. 断路器能接通的最大电流
【答案】A
二、判断题
1. 低压电器包括断路器、接触器、变压器和继电器等。
（）
【答案】×（错误）
2. 低压断路器按照灭弧原理可以分为三种，分别是磁吹断路器、真空断路器和SF6断路器。
（）
【答案】√（正确）
三、简答题
1. 简述低压电器的分类及作用。
【答案】低压电器主要包括断路器、接触器、继电器和变压器等。
断路器用于保护电路，接触器用于控制电路，继电器用于放大信号和自动控制，变压器用于改变电压。
2. 低压断路器的工作原理是什么？
【答案】低压断路器的工作原理主要是通过电磁力或者热效应来实现断开电路。
当电路中的电流超过断路器的额定电流时，断路器中的灭弧装置会产生电弧，电弧会迅速蔓延，使得断路器的触点分离，从而达到切断电路的目的。
低压电器测试题1
低压电器测试题11.用万用表Rx1Ω挡测试电解电容器，黑表笔接电容器正极，红表笔接负极，表针慢慢增大，若停在10 kΩ,说明电容器是好的。
（） [单选题] *A.正确B.错误(正确答案)2.测直流电流时，电流表应该串联接在被测电路中，电流应从“一”端流入。
（）[单选题] *A.正确B.错误(正确答案)3.所使用的家用电器如电冰箱.电冰柜.洗衣机等，应按产品使用要求，装有接地线的插座。
（） [单选题] *A.正确(正确答案)B.错误4.变压器从空载到满载，铁芯中的工作主磁通和铁耗基本不变。
（） [单选题] *A.正确(正确答案)B.错误5.普通变压器的特点是在一次.二次绕组之间既有电的联系又有磁的联系。
（） [单选题] *A.正确B.错误(正确答案)6.互感器既可以用于交流电路，也可以用于直流电路。
（） [单选题] *A.正确B.错误(正确答案)7.电动机降压起动的目的是为了提高起动转矩。
（） [单选题] *A.正确B.错误(正确答案)8.功率表应串接在正弦交流电路中，用来测量电路的视在功率。
（） [单选题] *A.正确B.错误(正确答案)9. 下列测量方法中，属于间接测量的是（） [单选题] *A.电流表测电流B. 电压表测电压C.用电桥测电阻D.伏安法测电阻(正确答案)10.电气原理图中,KS代表的电气元件。
（） [单选题] *A.组合开关B. 熔断器C.接触器D.速度继电器(正确答案)11.三相异步电动机额定功率是指其在工作状况下运行时，异步电动机（）[单选题] *A.输人定子三相绕组的视在功率B. 输人定子三相绕组的有功功率C.从轴上输出的机械功率(正确答案)D.输入转子三相绕组的视在功率12.在变电所三相母线上应分别涂以色，以示正相序。
（） [单选题] *A.黄.红.绿B.黄.绿.红(正确答案)C.红.绿.黄D.绿.黄.红13.变压器运行中的电压不应超过额定电压的（） [单选题] *A. +2.0%B. +2.5%C. +5%(正确答案)D. +10%14.三相异步电动机转差率s的变化范围是（） [单选题] *A. 0≤s≤1B.0≤s<1C.0<s<1(正确答案)D.D.0<s≤115.三相异步电动机旋转磁场的方向决定于三相电源的（） [单选题] *A.相序(正确答案)B.相位C.频率D.幅值16.一次.二次绕组中有电联系的变压器是（） [单选题] *A.双绕组变压器B. 三相变压器C.自耦变压器(正确答案)D.互感器17.电流继电器线圈的特点是（） [单选题] *A.线圈匝数多.导线细阻抗小B.线圈匝数少.导线细阻抗大C.线圈匝数少.导线粗.阻抗小(正确答案)D.线圈匝数多.导线粗.阻抗大18.接触器的辅助触头一般由两对常开触头和两对常闭触头组成，用以通断（） [单选题] *A.主电路B.电源电路C.控制电路和主电路D.控制电路(正确答案)19. 测量电压时，对电压表的要求是（） [单选题] *A.与电路串联，内阻大些B.与电路串联，内阻小些C.与电路并联,内阻大些(正确答案)D.与电路并联，内阻小些1.电容器的识读采用直接标志法、色环标志法和数标法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用低压电器测试题一、填空题 (每空 0.5 分，共 20 分。
)1.低压电器是指工作电压在交流V 或直流V 以下的各种电器。
2.接触器按其主触头通过电流的种类，可分为和。
3.熔断器熔体允许长期通过1.2 倍的额定电流，但故障时当通过的越大，熔体熔断的越短。
4.热继电器是利用原理来工作的保护电器，它在电路中主要用作是对三相异步电动机起作用。
映电流信号时，为电流继电器。
16.电磁式电压继电器线圈在电路上，用于反映电路电压大小。
17.电磁式电流继电器线圈串接在电路中，用于反映电路的大小。
18.选择接触器时应从其工作条件出发，控制交流负载应选用；控制直流负载则选用。
19.接触器选用时，其主触点的额定工作电压应或负载电路的电压，主触点的额定工作电流应或负载电路的电流，吸引线圈的额定电压应与控制回路。
5.速度继电器主要用作控制。
6.熔断器主要由,安装熔体的和熔座组成。
7.自动空气开关又称，当电路发生以及等故障时，能自动切20．交流接触器结构主要包括。
二、选择题(每题1 分，共30 分。
)、和断故障电路。
8.在机床电气控制系统中，短路保护用元件；过载保护用元件。
9.触头的结构形式有、指形触头。
10.接触器用于远距离频繁地接通或断开交直流及大容量控制电路的一种自动开关电器。
11.主令电器种类繁多，常用的主令电器有、、、和等。
12.继电器是一种利用各种物理量的变化，将的变化转化为电磁力或使输出状态发生阶跃变化，从而通过其触头或突变量促使在同一电路或另一电路中的其他器件或装置动作的一种控制元件。
1、功率小于（）的电动机控制电路可用HK 系列刀开关直接操作。
A、4KWB、5.5KWC、7.5KWD、15KW2、HZ10 系列组合开关的额定电流一般取电动机额定电流的（）。
A、1～1.5 倍B、1.5～2.5 倍C、2.0～3.0 倍D、3.5～5 倍3、交流接触器的（）发热是主要的。
A、线圈B、铁心C、触点D、短路环4、选用交流接触器应全面考虑( )的要求。
A、额定电流、额定电压、吸引线圈电压、辅助接点数量B、额定电流、额定电压、吸引线圈电压C、额定电流、额定电压、辅助接点数量13.主令电器主要用来切换电路。
D、额定电压、吸引线圈电压、辅助接点数量14.低压电器按用途分为电器和电器。
15.电磁式继电器反映的是电信号，当线圈反映电压信号时，为继电器；当线圈反5、DZ5-20 型低压断路器的欠电压脱扣器的作用是（）。
A、过载保护B、欠电保护C、失压保护D、短路保护6、交流接触器短路环的作用是（）。
A、短路保护B、消除铁心振动C、增大铁心磁通D、减少铁心磁通7、当负荷电流达到熔断器熔体的额定电流时，熔体将( )。
A、立即熔断B、长延时后熔断C、短延时后熔断D、不会熔断8、手动切换电器为（）。
A、热继电器B、电流继电器C、接触器D、组合开关9、低压电器产品全型号中的第一位为（）。
A、设计序号B、基本规格代号C、类组代号Ｄ、辅助规格代号10、低压开关一般为（）。
A、非自动切换电器B、自动切换电器C、半自动切换电器D、无触点电器11、、延时断开常闭触点的图形符号是（）。
A、B、C、D、12、通电延时时间继电器的线圈图形符号为（）。
A、B、C、D、13、HZ 系列组合开关的储能分合闸速度与手柄操作速度（）。
A、成正比B、成反比C、有关D、无关14、按下复合按钮时，（）。
A、动合触点先闭合B、动断触点先断开C、动合、动断触点同时动作D、无法确定15、DZ5-20 型低压断路器的热脱扣器用于（）。
A、过载保护B、短路保护C、欠电保护D、失压保护16、按钮帽上的颜色用于（）。
A、注意安全B、引起警惕C、区分功能D、无意义17、时间继电器的作用是（）。
A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路18、通电延时时间继电器，它的延时触点动作情况是（）。
A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作19、断电延时时间继电器，它的延时触点动作情况是（）。
A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作20、交流接触器的线圈电压过高将导致（）。
A、线圈电流显著增加B、线圈电流显著减少C、触点电流显著增加D、触点电流显著减少21、热继电器的整定值为6.8A，则动作范围应选用（）。
A、0.4~0.64AB、0.64~1AC、4~6.4AD、6.4~10A22、交流接触器吸合后的线圈电流与未吸合时的电流之比（）。
A、大于1B、等于1C、小于1D、无法确定23、过电流继电器的线圈吸合电流应（）线圈的释放电流。
A、大于B、小于C、等于D、无法确定24、热继电器金属片弯曲是由于（）造成的。
A、机械强度不同B、热膨胀系数不同C、温度变化D、温差效应25、所有断路器都具有（）。
A 过载保护和漏电保护B、短路保护和限位保护C、过载保护和短路保护D、失压保护和断相保护26、在工业、企业、机关、公共建筑、住宅中目前广泛使用的控制和保护电器是（）。
A、开启式负荷式开关B、接触器C、转换开关D、断路器27、热继电器用作电动机的过载保护，适用于（）。
A、重载间断工作的电动机B、频繁起动与停止的电动机C、连续工作的电动机D、任何工作制的电动机28、速度继电器的作用是（）。
A、限制运行速度用B、测量运行速度用C、电动机反接制动用D、控制电动机转向用29、热继电器在电动机控制电路中不能作（）。
A、短路保护B、过载保护C、缺相保护D、过载保护和缺相保护30、对交流接触器而言，若操作频率过高会导致（）。
A、铁心过热B、线圈过热C、主触点过热D、控制触点过热三、判断题(每题1 分，共20 分。
)1、当负载电流达到熔断器熔体的额定电流时，熔体将立即熔断，从而起到过载保护的作用。
（）2、闸刀开关只用于手动控制容量较小、启动不频繁的电动机的直接启动。
（）3.熔断器的熔断电流即其额定电流。
( )4.低压刀开关的主要作用是检修时实现电气设备与电源的隔离。
( )5.交流接触器吸引线圈的额定电压与接触器的额定电压总是一致的。
( )6.低压断路器的瞬时动作电磁式过电流脱扣器是起过载保护作用的。
( )7.交流接触器的短路环的作用是过电压保护。
( )8.低压断路器的瞬时动作电磁式过电流脱扣器和热脱扣器都是起短路保护作用的。
( )9.普通交流接触器不能安装在高温、潮湿、有易燃易爆和腐蚀性气体的场所。
( )10.交流接触器在正常条件下可以用来实现远距离控制电动机的启动与停止，但是不能频繁地接通。
( )11.交流接触器的静铁芯端部装有短路环，它的作用是防止铁芯吸合时产生振动噪声，保证吸持良好。
( )12.继电器一般用来直接控制有较大电流的主电路。
（）13.所谓主令电器是指控制回路的开关电器，包括控制按钮、转换开关、行程开关以及凸轮主令控制器等。
( )14.熔断器的额定电流和熔体额定电流是同一概念。
( )15.熔断器更换熔体管时应停电操作，严禁带负荷更换熔体。
( )16.行程开关是将机械位移转换为电信号的电器元件。
( )17.交流接触器的交流吸引线圈不得连接直流电源。
( )18.热继电器的动作电流一般可在热元件额定电流的60％－100％的范围内调节。
( )19.交流接触器在正常条件下可以用来实现远距离控制电动机的启动与停止，但是不能频繁地接通。
( )20.交流接触器不能在无防护措施的情况下在室外露天安装。
( )四、简答题1、为什么热继电器只能作电动机的过载保护而不能作短路保护？（5 分）2、时间继电器和中间继电器在电路中各起什么作用？（5 分）3．画出下列电器元件的图形符号，并标出其文字符号。
（20 分）(1) 熔断器(2) 热继电器的热元件和常闭触点(3)复合按钮(4)时间继电器的通电延时常闭触点和常开触点（5）交流接触器线圈及触点。
