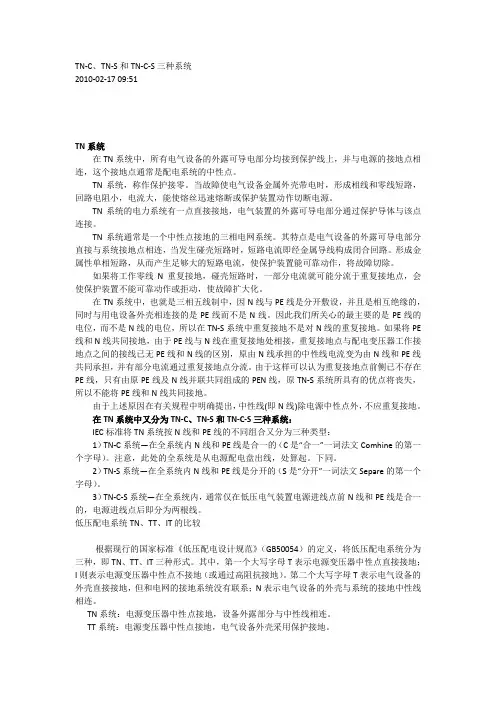

TN-C、TN-S和TN-C-S三种系统
TN-C、TN-S和TN-C-S三种系统2010-02-17 09:51TN系统在TN系统中，所有电气设备的外露可导电部分均接到保护线上，并与电源的接地点相连，这个接地点通常是配电系统的中性点。
TN系统，称作保护接零。
当故障使电气设备金属外壳带电时，形成相线和零线短路，回路电阻小，电流大，能使熔丝迅速熔断或保护装置动作切断电源。
TN系统的电力系统有一点直接接地，电气装置的外露可导电部分通过保护导体与该点连接。
TN系统通常是一个中性点接地的三相电网系统。
其特点是电气设备的外露可导电部分直接与系统接地点相连，当发生碰壳短路时，短路电流即经金属导线构成闭合回路。
形成金属性单相短路，从而产生足够大的短路电流，使保护装置能可靠动作，将故障切除。
如果将工作零线N重复接地，碰壳短路时，一部分电流就可能分流于重复接地点，会使保护装置不能可靠动作或拒动，使故障扩大化。
在TN系统中，也就是三相五线制中，因N线与PE线是分开敷设，并且是相互绝缘的，同时与用电设备外壳相连接的是PE线而不是N线。
因此我们所关心的最主要的是PE线的电位，而不是N线的电位，所以在TN-S系统中重复接地不是对N线的重复接地。
如果将PE 线和N线共同接地，由于PE线与N线在重复接地处相接，重复接地点与配电变压器工作接地点之间的接线已无PE线和N线的区别，原由N线承担的中性线电流变为由N线和PE线共同承担，并有部分电流通过重复接地点分流。
由于这样可以认为重复接地点前侧已不存在PE线，只有由原PE线及N线并联共同组成的PEN线，原TN-S系统所具有的优点将丧失，所以不能将PE线和N线共同接地。
由于上述原因在有关规程中明确提出，中性线(即N线)除电源中性点外，不应重复接地。
在TN系统中又分为TN-C、TN-S和TN-C-S三种系统：IEC标准将TN系统按N线和PE线的不同组合又分为三种类型：1）TN-C系统―在全系统内N线和PE线是合一的（C是“合一”一词法文Comhine的第一个字母）。
变压器中性点直流偏磁抑制装置装设的必要性
变压器中性点直流偏磁抑制装置装设的必要性摘要：本文通过一起110kV船塘变电站6月份直流接地极试验直流超标的案例，分析直流偏磁超标对运行中变压器的危害，制定消除直流偏磁超标措施，引发关于变压器中性点直流偏磁抑制装置装设的必要性思考。
通过自身分析以及查阅相关资料，整理并总结了一系列由于直流输电系统的发展引发的变压器直流偏磁现象的突出问题，如产生谐波、引起主变噪声过大、过热而造成变压器的损坏。
为确保交流系统中变压器的安全稳定运行，减少不必要的损耗，本文旨在叙述在变压器中性点回路串接中性点直流偏磁抑制装置的必要性，并介绍该装置的构成原理和主要功能，最终实现电网的安全稳定运行。
关键词：变压器电容隔直装置直流偏磁中性点前言：随着直流输电技术在我国的迅猛发展，直流输电系统建设初期的系统调试、设备故障或检修等原因，使得直流系统单极大地回线方式或双极不平衡方式运行几乎无法避免。
当直流系统以单极大地回线方式或双极不平衡方式运行时，系统中高达几千安的直流电流通过接地极注入大地。
当直流电流通过接地的变压器中性点流经变压器绕组，将引起变压器磁路直流偏磁，导致铁芯饱和而引起主变噪声过大、过热等问题，严重时损坏变压器，最终威胁电力系统的安全稳定运行。
本文从一起直流工程接地极入地电流试验过程中110kV船塘站主变中性点的直流偏磁量超标，分析直流偏磁的危害，制定应对抑制直流偏磁的措施，选择一种最适合该站的方法加以分析其作用、原理以及可实施性。
1.中性点直流偏磁的影响2020年06月13日，为评估昆柳龙多端直流工程接地极入地电流对极址周边交流系统接地变压器的影响，为昆柳龙多端直流工程建成投运以及接地极周边交流电网的安全运行提供依据；同时为了评估“牛从直流翁源接地改迁、接入长翠村接地极运行”项目对迁后接地极入地电流对周边交流接地变压器的影响，南方电网科学研究院有限责任公司组织各单位配合开展单极大地运行期间交流变压器直流偏磁监测试验工作。
变电站各组成设备的作用及原理
电磁辐射与防护研究实验室/第二章 变电站的各组成设备的作用以及工作原 理2.1 变压器的分类、组成材料、构造以及工作原理2.1.1 变压器简介 变压器的功能主要有： 电压变换、 电流变换、 阻抗变换、 隔离、 稳压 （磁饱和变压器） 、 自耦变压器、高压变压器（干式和油浸式）等。
变压器常用的铁芯形状一般有 E 型和 C 型 铁芯、XED 型、ED 型、CD 型。
变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、 干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变 压器、箱式变电器、试验变压器、转角变压器、大电流变压器、励磁变压器。
变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。
当一交流电流(具有某一已知频率)流于其中之一组线圈时， 于另一组线圈中将感应出具 有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。
一般指连接交流电源的线圈称之为“一次线圈”(Primary coil)；而跨于此线圈的 电压称之为“一次电压” 。
在二次线圈的感应电压可能大于或小于一次电压，是由一次 线圈与二次线圈间的「匝数比」所决定的。
因此，变压器区分为升压与降压变压器两种。
大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。
基于铁材的高导磁 性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。
在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者 之线圈匝数比相同。
因此， 变压器之匝数比， 一般可作为变压器升压或降压的参考指标。
由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，提升 输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元 化，可以这样说，没有变压器，现代工业实无法达到目前发展的现况。
电子变压器除了体积较小外，在电力变压器与电子变压器二者之间，并没有明确的 分界线。
变电站技术监督报告
新建工程投产前技术监督报告一、工程概况1.工程规模：2.主要设备生产厂家及参数3.工程建设参建单位二、设计与标准的符合程度工程设计能够满足德大电气化铁路供电和陵县南部符合增长的需要，符合国家、行业及国网公司相关标准、规程、规范要求，遵循国家电网公司初步设计的审核意见和初步设计文件中的设计原则，推行限额设计，贯彻落实国网公司“三通一标”、“两型一化”、“智能变电站”设计导则精神，满足技术先进、经济合理的要求。
在功能上实现了以人为本，方便生产运行人员。
在平面布置上体现工业化，突出变电站的功能，倡导工厂化设计，追求工艺流畅，简洁实用。
装修标准上体现工业化，推广应用工业标准化材料，严格控制装修标准，严禁豪华装修，改变过去建筑功能繁杂重复，建筑面积扩大化倾向，实现“综合建筑”向“工业设施”的转变。
积极应用各项环保新技术、新设备、新工艺和新材料，优化设计，使变电站满足各项国家环境保护标准要求。
减少了变电站建设全过程对自然生态环境的影响，保护生态环境，促进生态文明。
通过优化平面布置、优化设备选型，减少了变电站运行噪音，改善电磁环境。
采取回收SF6气体、净化生活污水、选用对大气无污染的移动消防设备等措施，有效减少了对大气和土壤环境的污染。
110kV线路全部为电缆进线，线路侧不设置避雷器，适当调整房间工程，减少了土建施工量。
三、设备质量与标准的符合程度1.站用变压、消弧线圈及设备附件：变压器无机械损伤，裂纹、变形等缺陷，油漆应完好无损。
变压器高压、低压绝缘瓷件完整无损伤，无裂纹等。
2.无功补偿装置：接线端子及载流部分清洁，且接触良好。
绝缘子表面清洁，无裂纹、破损、焊接残留斑点等缺陷，瓷件粘和牢固。
3.主变压器系统设备：油箱、附件外观良好，无锈蚀及机械损伤，密封良好，无渗漏；各部位连接螺栓齐全，紧固良好；充油套管油位正常，无渗漏，瓷套无损伤。
4.35kV配电装置：包装无残损，所有元件、备件、附件及专用工具齐全，符合订货合同约定，且无损伤变形及锈蚀；开关柜的间隔排列顺序与设计相符；每个开关柜内高压断路器、隔离开关、接地开关、互感器等元件符合设计和产品技术文件要求；柜体无变形、损伤、防腐应良好。

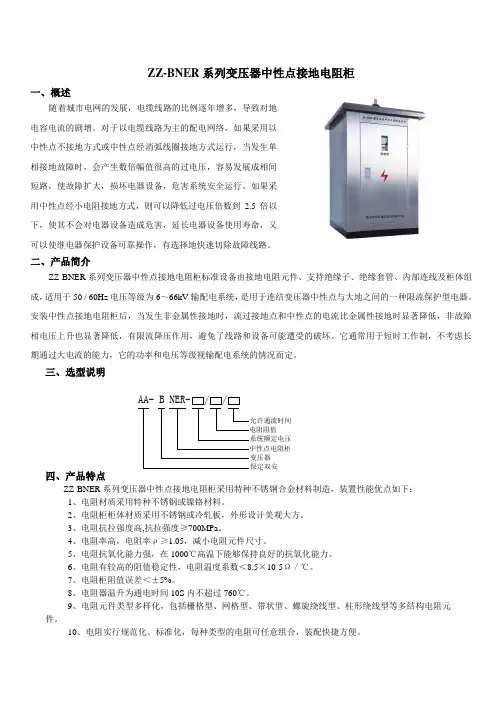

ZZ-BNER变压器中性点接地电阻柜
ZZ-BNER 系列变压器中性点接地电阻柜一、概述随着城市电网的发展，电缆线路的比例逐年增多，导致对地电容电流的剧增。
对于以电缆线路为主的配电网络，如果采用以中性点不接地方式或中性点经消弧线圈接地方式运行，当发生单相接地故障时，会产生数倍幅值很高的过电压，容易发展成相间短路，使故障扩大，损坏电器设备，危害系统安全运行。
如果采用中性点经小电阻接地方式，则可以降低过电压倍数到2.5倍以下，使其不会对电器设备造成危害，延长电器设备使用寿命，又可以使继电器保护设备可靠操作，有选择地快速切除故障线路。
二、产品简介ZZ-BNER 系列变压器中性点接地电阻柜标准设备由接地电阻元件、支持绝缘子、绝缘套管、内部连线及柜体组成，适用于50 / 60Hz 电压等级为6～66kV 输配电系统，是用于连结变压器中性点与大地之间的一种限流保护型电器。
安装中性点接地电阻柜后，当发生非金属性接地时，流过接地点和中性点的电流比金属性接地时显著降低，非故障相电压上升也显著降低，有限流降压作用，避免了线路和设备可能遭受的破坏。
它通常用于短时工作制，不考虑长期通过大电流的能力，它的功率和电压等级视输配电系统的情况而定。
三、选型说明四、产品特点ZZ-BNER 系列变压器中性点接地电阻柜采用特种不锈钢合金材料制造，装置性能优点如下：1、电阻材质采用特种不锈钢或镍铬材料。
2、电阻柜柜体材质采用不锈钢或冷轧板，外形设计美观大方。
3、电阻抗拉强度高,抗拉强度≥700MPa 。
4、电阻率高，电阻率ρ≥1.05，减小电阻元件尺寸。
5、电阻抗氧化能力强，在1000℃高温下能够保持良好的抗氧化能力。
6、电阻有较高的阻值稳定性，电阻温度系数＜8.5×10-5Ω／℃。
7、电阻柜阻值误差＜±5%。
8、电阻器温升为通电时间10S 内不超过760℃。
9、电阻元件类型多样化，包括栅格型、网格型、带状型、螺旋绕线型、柱形绕线型等多结构电阻元件。
10、电阻实行规范化、标准化，每种类型的电阻可任意组合，装配快捷方便。
220kV电力变压器中性点的交流耐压方案
一、被试品对象及试验要求1．220kV电力变压器中性点的交流耐压，电容量≤0.015μf，试验频率为45-65Hz，试验电压160kV。
2．26kV/35kV,300mm2电缆1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。
3．110kV线路绝缘子，开关,GIS，基本上属于无电容量试品，试验频率为30-300HZ，最高试验电压265kV。
4. 8.7kV/10kV，300mm2电缆3000m，电容量≤1.12μF，试验频率为30-300Hz,试验电压22kV。
5．110kV电力变压器中性点的交流耐压，电容量≤0.015μf，试验频率为45-65Hz，试验电压95kV。
6. 64kV/110kV，300mm2电缆150m，电容量≤0.022μF，试验频率为30-300Hz,试验电压128kV。
二、工作环境1.环境温度：－150C–40 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤1500米；三、装置主要技术参数及功能1.额定容量：270kVA；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：45kV；90kV；180kV；270kV4.额定电流：6A； 3A；1.5A； 1.0A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定26kV/35KV,300mm2电缆1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。
变压器中性点接地系统的优缺点
1.1 变压器中性点接地系统的优缺点：（1）优点：对电源中性点接地系统，若发生某单相接地，另两相电压不升高，这样可使整个系统绝缘水平降低；另外，单相接地会产生较大的短路电流Is ，从而使保护装置（继电器、熔断器等）迅速准确地动作，提高了保护的可靠性。
（2）缺点：对电源中性点接地系统，由于单相短路电流Is 很大，开关及电气设备等要选择较大容量，并且还能造成系统不稳定和干扰通讯线路等；1.2 变压器中性点不接地系统的优、缺点：（1）优点：对变压器中性点不接地系统，由于限制了单相接地电流，对通讯的干扰较小；另外单相接地可以运行一段时间，提高了供电的可靠性。
（2）缺点：对变压器中性点不接地系统，当一相接地时，另两相对地电压升高倍，易使绝缘薄弱地方击穿，从而造成两相接地短路。
2 各种电压等级供电线路的接地方式（1）在110kv及以上的高压或超高压系统中，一般采用中性点接地系统，其目的是为了降低电气设备绝缘水平，免除由于单相接地后继续运行而形成的不对称性。
（2）工厂供电系统采用电压在1kv～35kv，一般为中性点不接地系统，因工厂供电距离短，对地电容小（Xc大），单相接地电流小，这样可以运行一段时间，提高了系统的稳定性和供电可靠性，对通讯干扰小等优点。
在煤矿井下，我国、西德等国禁止中性点接地，其主要目的是为安全，减小了单相接地电流，但即使小的单相接地电流，煤矿井下也不允许存在，因此在煤矿井下，安装有检漏继电器，就是当电网对地绝缘阻抗降低到危险值或人触及一相导体或电网一相接地时，能很快地切断电源，防止触电、漏电事故，提前切断故障设备。
（3）1kv以下的供电系统（380/220伏），除某些特殊情况下（井下、游泳池），绝大部分是中性点接地系统，主要是为了防止绝缘损坏而遭受触电的危险。
3 电气设备的保护接地3.1 保护接地将电气设备的金属外壳通过接地线与接地体相接，其原理是分流原理（如图1）。
由于人体电阻Rr远大于接地电阻Rd，所以Ir《Id。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述
变压器中性点间隙组合设备是按DL/T620-1997《交流电气装置的过电压保护及绝缘配合》中关于110kV/220kV有效接地电力网中变压器中性点采用间隙保护的相关规定制造，并按照国家电网公司2005年 6月出版的《十八项电网重大反事故措施》中防止接地网和过电压事故的技术要求进行设计。
适用于110kV/220kV有效接地电力网中不接地变压器的中性点过电压保护。
为使110kV/220kV变电站内的变压器中性点设备性能可靠、安装调试及操作方便、布置简洁美观，日新电气还推出集变压器中性点棒间隙、间隙电流互感器、隔离开关、避雷器、端子箱及安装支架等电气设备于一体的变压器中性点间隙组合设备。
用户可选用纯间隙的变压器中性点过电压保护方案，也可选用间隙与避雷器并联工作，协同保护的方案。
避雷器与隔离开关可根据工程需要，灵活组配。
隔离开关的操动机构可选择手动或电动方式。
所有产品的电气及机械性能均在出厂前完成全套的调试与检测，亦可方便的在使用现场进行再校正。
二、环境条件
2.1 适用于户内或户外环境；
2.2 环境温度：不低于－30℃，不高于＋50℃；
2.3 相对湿度：不大于95%（25℃）；
2.4 海拔高度不超过3000m，超出3000m可根据实际情况特制；
2.5 地震烈度8度及以下地区；最大风速不超过35m/s；
2.6 安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。
2.7 不适用于非水平安装的场所。
三、性能特点
3.1 穿芯式电流互感器与棒间隙直接连接；
3.2 间隙放电电压稳定，间隙距离易于调整；
3.3 精工合金电极，耐电弧烧蚀，表面不易锈蚀；
3.4 安装支架采用现场免焊接工艺设计技术；
3.5 间隙组合设备整件运输吊装，现场安装快捷方便；
3.6 全系列、全规格，适用于不同地区、不同用户的要求。
四、使用说明
4.1 110kV变压器中性点棒型保护间隙
（1）概述：
根据部颁规程DL/T620—1977《交流电气装置的过电压保护和绝缘配合》均要求：“避
免在110kV及220kV。
有效接她系统中偶然形成局部不接地系统，并产生较高的工频过电压。
对可能形成这种局部系统，低压侧有电源的110kV及220kV变压器不接地的中性点应装设间隙。
因接地故障形成局部不接地系统时该间隙动作；系统以有效接地方式运行发生单相接地故障时，间隙不应动作。
”及新电调通【1988】82号文的要求，对110KV分级绝缘变压器装设棒间隙。
（2）工作原理简介
根据计算当110kV有效接地系统发生单相接地时，其中性点稳态电压不超过43．8kV(有效值)，当发生单相接地故障且失地状况是工频放电电压整定在43.8kV<U工放<57.2kV之间，则棒间隙能对系统是否失地作出判定：
——系统以有效接地方式运行发生单相接通故障时，棒间隙不应动作；
——系统变为带故障且失地运行方式是，该棒间隙动作，从而改变了变压器中性点接地方式，起到了保护变压器中性点及线端设备的作用。
（3）现场安装注意事项
3.1安装棒间隙时应考虑与周围物体的距离要大于1m；
3.2使用棒问隙保护配合零序保护，零序整定应有一定时延；
3.3调整电极在同一中心线上且间隙距离为120mm；
3.4装置就位前应对其U工放进行校验，具体方法：均匀升压至45kV停1mm，装置不应击穿降压置零，停5min，再次升压至棒间隙击穿，并记录U工放，应满足U工放<57kV。
加压次数5至10次
（4）装置清单
110kV棒间隙，1套
电流互感器，l只
4.2 220kV变压器中性点棒型保护间隙
（1）概述：
根据部颁规程DL/T620—1977《交流电气装置的过电压保护和绝缘配合》均要求：“避免在110kV及220kV。
有效接她系统中偶然形成局部不接地系统，并产生较高的工频过电压。
对可能形成这种局部系统，低压侧有电源的110kV及220kV变压器不接地的中性点应装设间隙。
因接地故障形成局部不接地系统时该间隙动作；系统以有效接地方式运行发生单相接地故障时，间隙不应动作。
”对220KV分级绝缘变压器装设棒间隙。
（2）工作原理简介
根据计算当220kV有效接地系统发生单相接地时，其中性点稳态电压不超过84kV(有效值)，当发生单相接地故障且失地状况时，其中性点稳态电压高于 114kV（有效值），如果将棒间隙的工频放电电压整定在84kV<U工放<114kV之间，则棒间隙能对系统是否失地作出判定：——系统以有效接地方式运行发生单相接通故障时，棒间隙不应动作；
——系统变为带故障且失地运行方式是，该棒间隙动作，从而改变了变压器中性点接地方式，起到了保护变压器中性点及线端设备的作用。
（3）现场安装注意事项
3.1安装棒间隙时应考虑与周围物体的距离要大于1m；
3.2使用棒问隙保护配合零序保护，零序整定应有一定时延；
3.3调整电极在同一中心线上且间隙距离为290-300mm；
3.4装置就位前应对其U工放进行校验，具体方法：均匀升压至88kV停1mm，装置不应击穿，降压置零，停5min，再次升压至棒间隙击穿，并记录U工放，应满足U工放<108kV。
加压次数5至10次
（4）装置清单
220kV棒间隙，1套
电流互感器，l只
