金龙潭水电站引水隧洞施工组织设计
龙潭隧洞施工方案
龙潭水库右岸输水隧洞施工方案1．输水隧洞的设计概况1。
1 输水隧洞的布置详见设计蓝图《输水隧洞平、剖面图》1。
2 输水隧洞的概况该输水隧洞全长239。
621米(0-030。
990～0+203。
631），其中进口段21。
95米（0—009.040～0—030。
990），放水塔段9。
04米（0—009。
040~0-000）,渐变段3。
6米（0-000~0+003.600），输水隧洞直线段7.912米（0+003。
600～0+011.512），输水隧洞弧线段73。
851米（0+011。
512～0+085.363），输水隧洞直线段70.668米（0+85。
363～0+156。
031)，渐变段3.6米(0+156。
031~0+159.631），出口明挖段25米(0+159.631～0+184。
631），扭面段5米（0+184。
631～0+189。
631）,梯形明渠段19米（0+189.631～0+208.631）,各段典型断面详见设计蓝图.1.3输水隧洞主要工程量见下表。
输水隧洞主要工程量表2．输水隧洞开挖及支护施工2．1总体布置2.1.1施工道路上游施工道路为：进库公路→上坝公路→1＃公路→1#施工临时道路→2#施工临时道路，该线路是输水隧洞上游段开挖出碴、材料运输、砼施工等的主要通道.下游施工道路为：进库公路→上坝公路→4＃施工临时道路，该线路是输水隧洞下游段开挖出碴、材料运输、砼施工等的主要通道。
施工道路平面布置图详见图“LTGCSGCS 01-01”.2。
1.2施工风水电施工用风：输水隧洞施工用风主要是手风钻和喷混凝土用风，供风由上下游各布置一台3m3空气压缩机引入洞内供风至工作面。
施工用水：上游段可直接从水库用潜水泵抽水至工作面，下游段可直接从主坝后鱼塘内用潜水泵抽水至工作面。
施工用电：可直接从原管理处供电房的供电线路引出至工作面。
2.1.3施工通讯洞内与外部联系采用无线电话和对讲机进行通讯联络。
金龙潭水电站引水隧洞施工组织设计
第一章编制依据及原则1.1 编制依据1。
《四川黄龙电力有限公司金龙潭水电站引水隧洞工程招标文件》，合同编号：JLT/CⅡ－2；2。
水利水电工程施工组织设计手册及有关施工规范；3。
现场踏勘了解的有关情况和调查所掌握的有关资料、信息；4。
我单位综合施工能力、现有机械设备、技术实力以及多年来从事地下工程建设的成功施工经验。
1.2 编制原则1.充分响应业主的招标邀约条件，并体现本工程项目特有的施工特点；2.配备具有类似工程施工经验、优秀的项目施工管理人员和专业的施工队伍，确保工程安全、质量、工期全面履约；3。
采用适合本工程特点、比较先进、常用、有实际效果的施工方法、措施，选用可靠设备；4.充分利用以往类似工程积累的成功施工经验,确保工程施工安全顺利，以期达到合同工期要求.第二章工程概述2.1 工程概况金龙潭水电站位于四川省阿坝藏族羌族自治州茂县境内，是岷江上游太平至两河口段水电梯级规划的第三个梯级电站.电站采用引水式开发，从上一梯级天龙湖水电站的尾水洞直接引水，经无压隧洞（即调节池）、压力隧洞、调压井、压力管道，至木学堡大桥下游建厂发电,电站设计水头210m,引用流量97。
2m3/s,装机容量3×60MW,多年平均发电量9.272亿kW·h。
工程区有成都至九寨沟公路贯穿工程首尾，厂房距茂县县城约30公里，距成都约220公里。
引水隧洞沿岷江右岸布置，全长13。
006km，隧洞穿越的地层为石英千枚岩、千枚岩夹石英岩、大理岩（夹千枚岩）、石英砂岩等。
本标为引水隧洞2#施工支洞工作面工程，合同编号JLT/CⅡ－2，起止里程为3+263~5+608，上游工作面工程隧洞长877。
376m，下游工作面工程隧洞长1467。
624m，全长2345m,设计断面为马蹄型,隧洞开挖跨度7.00~7。
64m,衬砌后跨度6。
00～7.34m。
计划开工日期：2003年5月21日；要求完工日期:2005年7月7日。
引水隧洞坝施工组织设计方案
引水隧洞坝施工组织设计方案一、项目概况本工程是一座水库的引水隧洞坝工程，位于山区地带，主要功能是将下游的水源引入水库，满足灌溉，生活和发电等方面的用水。
隧洞长约4000米，呈直线段和圆弧段相结合，最大埋深约450米，最大断面积约为23平方米。
坝顶高程为1489.2米，坝顶长度为260米，坝顶宽度为6米。
二、工程难点1. 工程位于山区地带，地形地貌复杂，地质条件恶劣，施工条件差。
2. 引水隧洞施工过程中需要在深山峡谷中进行建设，交通运输不便，物资供应困难。
3. 隧道长度较长，且部分为曲线和圆弧段，对掘进技术和强度控制提出了更高要求。
4. 进行施工时需要安全措施，如防火、通风和排水等，以保证施工工人的安全。
三、施工组织方案1. 建立健全施工组织机构根据整个工程的总体情况，建立健全施工组织机构，明确机构职责和工作任务，确保组织有序，执行顺利。
主要职责包括施工进度控制，质量控制，物资供应，安全管理等。
2. 掘进技术方案针对本工程中隧道的长、深、曲道等难点，对掘进技术进行了优化设计，包括选择足够大的掘进断面，采用三台配合的推进方式，与弓架采用分段组装的方式进行拼装，优化拼装方式，提高掘进效率。
3. 安全管理方案针对本工程的特殊工作环境和高风险性质，制定了严格的安全管理方案，在施工时定期进行安全教育和培训，持续监控施工现场的安全状况，设置专门的安全监测设备，确保工人的安全。
4. 物资供应方案由于本工程所处山区交通不便，物资供应困难，需要提前制定合理的物资供应方案，确保施工所需原料和工具设备的及时供应。
5. 绩效管理方案为了保证工程的高质量完成，建立了科学的绩效考核体系和奖惩机制，明确了各岗位的职责和考核标准，对工程施工效果进行评估，并对表现优异的员工进行奖励。
四、总结以上是本工程引水隧洞坝施工组织设计方案，本方案针对本工程难点和特殊工作环境进行了科学的解决方案，能够顺利完成工程建设，满足各方需求。
但在实际的施工过程中，还需要根据实际情况进行适时的调整和完善，确保工程的高质量完成。
金龙潭水电站引水隧洞施工支洞工程编制依据及原
金龙潭水电站引水隧洞施工支洞工程编制依据及原则
1.1编制依据
1.《四川省阿坝藏族羌族自治州金龙潭水电站引水隧洞施工支洞工程招标文件》,合同编号:JLT/CⅠ-2；
2.水利水电工程施工组织设计手册及有关施工规范；
3.现场实际有关情况和调查所掌握的有关资料、信息；
4.我单位综合施工能力、现有机械设备、技术实力以及多年来从事地下工程建设的成功施工经验。
1.2编制原则
1.充分响应业主的招标邀约条件，并体现本工程项目特有的施工特点；
2.采用适合本工程特点、比较先进、常用、有实际效果的施工方法、措施，选用设备可靠；
3.充分利用以往类似工程积累的成功施工经验，确保工程施工安全顺利，以期达到合同工期要求。
金龙潭水电站引水隧洞施工支洞工程环境保护及工程维护措施
金龙潭水电站引水隧洞施工支洞工程环境保护及工程维护措施11．1 施工环境保护措施在施工过程中认真贯彻《中华人民共和国环境保护法》和《中华人民共和国水土保持法》的要求，积极维护当地自然环境，最大限度地减少施工对自然生态的破坏。
（1）环境保护管理体系及组织机构项目经理部设专人负责环境保护工作。
进场后及时与地方政府环保机构建立联系，了解地方环境保护法规对土建施工的具体要求，签订有关协议、制订报审具体办法及办理有关手续。
施工中严格履行合同中对取弃土、排污等施工环境保护方面的承诺。
环境保护管理体系见下图《环境保护管理体系框图》。
环境保护管理体系图业主和监理项目部主管部门 各 施 工 队 施 工 现 场地方政府主管部门 环境保护监测站 现场监测员（2）水环境保护措施靠近生活水源的施工，设置同生活水源隔离措施，避免污染生活水源。
施工废水建沉淀过滤池或采用其它方法处理，合格后排入河流，防止对河流的污染。
施工机械的废油废水，采用隔油池等有效措施加以处理，避免超标和随意排放。
生活污水采取二级生化或化粪池等进行净化处理，经检查符合标准后排放。
废弃物要全部拉走；施工中不随便向河流中排放废油、废水，乱扔生活垃圾。
弃土要随时拉至指定地点堆放，保证河道畅通，临时设施待工程完工后进行彻底清理，恢复原状原貌。
（3）固体废弃物管理施工营地和施工现场的生活垃圾，设置临时堆放场集中堆放，定期清至环保部门指定场所。
施工和生活中的废弃物经当地环保部门同意后，运至指定地点。
工地设置免冲洗的生态厕所，派专人管理，并定期对周围喷药消毒。
报废材料定期运出现场，并进行掩埋等处理。
对于施工中废弃的零碎配件、边角料、水泥袋、包装箱等，及时收集清理并搞好现场卫生，以保证自然环境不受破坏。
11．2 缺陷责任期内对工程的维护（1）工程完工后，首先成立由项目总工为组长，技术干部及有关部门人员组成的工程竣工维护组，负责缺陷责任期内对工程的维护。
（2）缺陷责任期内，维护组要定期对所建工程进行全面、仔细的组织检查，遇暴雨、地震等不可抗拒的自然灾害后要随时组织检查，对出现的工程缺陷要登记清楚，分析缘由，及时向业主上报缺陷数量、缺陷范围责任及原因等，并立即组织维修。
引水隧洞开挖工程施工组织设计方案
引水隧洞开挖施工方案1.概述引水隧洞布置在大坝右岸，全长3225.59m，隧洞断面为圆形，主洞段的开挖洞径为φ8.0m，岔洞段的开挖洞径φ4.8m。
调压井位于主洞3037.84桩号，总的井挖深度117.7m，开挖断面为圆形，其中EL188～EL222.5m围直径18.2m，EL188～EL104.8m围直径5.0m。
引水隧洞共布置有2个施工支洞，分别在0+895.62m桩号和2+919.74m桩号和主洞相连通，支洞洞身段断面为4.5×6m的城门洞形。
引水隧道埋藏深度为100～400m，进口段约14.4m位于IB区域，进口和出口合计约90m位于IIA区域，其余位于IIB区域，IIB区域的岩石质量非常好。
整个引水隧洞围图纸显示有7条断层需要钢拱架支护，断层等级分别为IV-3（2条）、IV-17、IV-19、IV-21、IV-22、IV-26。
2.施工区段划分为了描述方便，引水隧洞按照以下示意图分成8个区段，见下图。
3.工作面的施工顺序和安排✓进水口工作面：进水口工作面包含以下施工程序：EL209m以上支护→EL186.6m以上开挖→洞脸支护→进洞口14.4m开挖与钢拱架等支护→隧洞0+14.4m～0+214.4m洞挖与支护→混凝土衬砌钢模台车安装→隧洞进口钢衬安装→洞外混凝土取水口施工→2012年10月移交闸门安装工作面。
从上述程序可以知道进水口目前处于关键线路上，相应G1工作面处于关键线路上，需要在洞外开挖支护完成后优先安排施工。
✓1号支洞工作面1号支洞目前已经开挖完成，正在进行交叉口段施工。
G2和G3工作面最先具备开挖条件。
✓2号支洞工作面2号支洞进口位于开关站，目前洞脸已经出露，近期即可开始施工。
为了给调压井开挖创造条件，2号支洞完成后，施工G4工作面和G5工作面和；在G7工作面完成后，进行调压井的开挖。
G4工作面即为2号支洞的主开挖面。
✓出口工作面为了不破坏隧洞出口边坡，在厂房开挖至EL90m后，G8、G7、G6区段从洞外向上游方向掘进。
金龙潭水电站引水隧洞施工支洞工程施工组织设计-主要备表
拟投入本合同工作的主要施工设备表序号设备名称规格型号数量制造厂名购置年份已使用台时数检修情况现在何处进场时间1 推土机160 1 山东1999 987良好广安**2 装载机ZL-40B 4 厦门2002 860/4良好成都**3 自卸汽车东风 5t 20 成都2001 8648/20良好广安**4 自制凿岩台车5t 2 成都**5 砼湿喷机TK-961 4 成都2001 660/3良好成都**6 砼振捣器ZX50 30 成都2002 5000/30良好广安**7 砼搅拌机 JDY-500 2 成都2002 460/2良好广安**8 注浆机HB6-3 4 沈阳2002 870/3良好广安**9 空压机 4L-20/8 5 2002 860/4良好成都**10 轴流式风机 2×55kW 1 西安2002 600良好成都**11 离心式鼓风机11kW 1 西安2002 500良好成都**12 汽腿式风动凿岩机YT-28 40 成都2002 420/30良好成都**13 柴油发电机240kW 1 江苏2002 36良好广安**14 水泵D46-30*6 20 成都2002 600/10良好广安**15 电焊机BX-300 2 成都2001 400/2良好广安**16 钢筋截断机GQ40-2 2 成都2001300/2良好广安**17 轴流通风机SFD-Ⅰ-NO.102 山西2001300 良好成都**18 砼拌和站HSZ60 1 徐州2001140良好广安**19 砼输送泵HBT60 3 徐州2001120/3良好广安**20 砼输送车EA-50 4 徐州2001260/4良好广安**21 降尘器 2 江苏2002 300良好成都**22 简易衬砌台车 2**23 吊车QY-16 1 徐州1999 300良好广安**24 全站仪 GTS-711 1 日本1998 良好广安**25 经纬仪J23 北京1999 良好广安**26 水准仪DCSZ2 3 南京1999 良好广安** 27 瓦斯自动检测仪 4 日本1999 良好成都** 28 锚杆测力计及拉拔器 3 1998 良好广安** 29 收敛检测仪 3 2000 良好成都** 30 测缝计 3 2000 良好成都** 31 万能试验机WE-1000A 1 江苏2001 良好广安** 33 压力试验机 NYL-600 1 江苏2001 良好广安** 投标人：中铁十九局集团第二工程有限公司法定代表人（或委托代理人）：2003年 4月25日。
引水隧洞工程施工组织设计：平面布置图(支洞)
1、现行的建设工程相关的法律、法规和工程建设强制性标准；
2、本工程的地质勘察报告及业主提供的经专家论证过的基坑围护设计方案；
3、建设工程委托监理合同、监理规划、建设工程监理XX；
4、经专家论证并修改完善的施工组织设计及施工方案、监测方案；
5、与专业工程相关的标准、XX、规程及规定：
《建筑基坑支护技术规程》JGJ120-99
4、支撑及立柱支撑体系截面：混凝土围檩截面1200mm×800mm，混凝土设计强度C30。主要支撑杆件的截面尺寸为800mm×800mm，联系杆的截面尺寸为700mm×700mm。立柱采用4L140×14型钢格构柱，其截面为480×480mm，采用Q235B级钢。采用φ800的钻孔灌注桩支撑格构柱，格构柱插入钻孔灌注桩约3.0米。
1、复查桩孔定位及及工作台面标高。基桩轴线的控制点和水准基点应设在不受施工影响的地方，复核后妥善保护，施工中对每根桩的工作台台面标高都要复测；
2、复查钻杆的垂直度，控制垂直偏差0.2%以内，钻头对孔位应正确，钻头中心与护筒中心偏差宜控制在15㎜以内；
3、要求承包单位根据试成孔情况确定泥浆比重等技术参数。钻孔过程中检查所用泥浆能否及时调整适应穿过各种地层的需要，以确保不出现塌孔；
9、核查混凝土厂家的资质和营业执照，进场混凝土的品种和标号是否和设计要求相符，现场实测混凝土的塌落度必须满足水下浇注的需要。督促施工单位按要求留置砼试块。每浇注50M3必须有1组试件，小于50M3的桩，每根桩必须有一组试件。并根据XX要求留置同条件养护试件10组。
2、基地范围内场地比较平整，场地绝对标高（85黄海高程）一般约在2.0m左右，人民路侧为3.30m。
3、本基坑工程考虑采用SMW水泥土型钢搅拌桩及钻孔灌注桩加止水帷幕围护方案，设置水平支撑。人民路侧区域：考虑对地铁轨道交通的保护，拟采用φ1000钻孔灌注桩挡土，桩间距为1200mm；钻孔灌注桩桩底进入⑥粉质粘土层，钻孔灌注桩插入深度为18.50m。钻孔灌注桩外侧采用两排φ850三轴搅拌桩止水，采用三轴搅拌桩的长度为22.600m，进入⑥粉质粘土层不少于1.50m。其他三侧区域：该区域拟采用SMW工法进行围护。SMW工法围护结构搅拌桩采用φ850三轴搅拌桩，中心间距600mm，内插H700×300×13×24型钢，采用“隔一插二” 间距为0.90m的布置方式， H型钢进入⑥粉质粘土层，搅拌桩的长度为19.5m，比H型钢深0.50m。
水电站引水隧洞施工组织设计
水电站引水隧洞施工组织设计第一章施工总说明1.1 工程概况1.2 工程项目名称1.3 对外交通条件1.4 合同项目和要紧工程量1.5 施工方案简述1.6 施工目标第二章施工治理2.1现场施工预备2.2 现场组织机构第三章施工总布置3.1 施工总布置的条件及原则3.2 场内外交通3.3 要紧施工辅助设施3.4 施工风水电供应及通讯、排水3.5 办公及生活营地3.6 弃碴场第四章工期保证体系及保证措施4.1 施工进度安排4.2 施工关键线路4.3 工期保证措施第五章要紧工程项目施工方案、方法与技术措施5.1 地下洞室开挖5.2 支护工程5.3工程特点、重点及难点分析5.4冬、雨季施工措施第六章资源配备打算6.1 人力资源6.2 设备资源第七章工程质量治理体系及保证措施7.1 质量目标7.2质量保证体系7.3 施工质量操纵措施第八章安全生产治理体系及保证措施8.1 总则8.2 安全目标8.3 安全保证体系8.4 安全治理措施8.5 生产安全措施8.6 生活区安全治理第九章环境爱护、水土保持保证体系及保证措施9.1 环境爱护方案与措施9．2 水土保持保证体系及保证措施第十章文明施工、文物爱护保证体系及保证措施10.1文明施工目标10.2文明施工实施方案10.3文物施工实施方案10.4 施工对外关系第十一章项目风险推测与防范、事故应急预案11.1 项目风险推测与防范11.2事故应急预案第十二章其他相应说明的事项12.1施工期间通行安全保证措施12.2成品爱护措施第一章施工总说明1.1 工程概况1.2 工程项目名称：印尼巴丹托鲁水电站项目1.2.1 工程建设地点：印度尼西亚共和国境内1.2.2工程施工范畴：（1）要紧分包内容：引水隧洞工程：洞脸处理、洞挖钻爆、安全处理及安全支护、钢模台车运行和爱护、钢筋制作及安装、止水制作及安装、挡头模板安拆、砼泵机运行爱护、隧洞衬砌混凝土浇筑及养护、支洞封堵等，以及风、水、电管线安装、爱护、拆除和排水设施的安装、运行、爱护、拆除，风机及风筒供货、安装、爱护、拆除等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

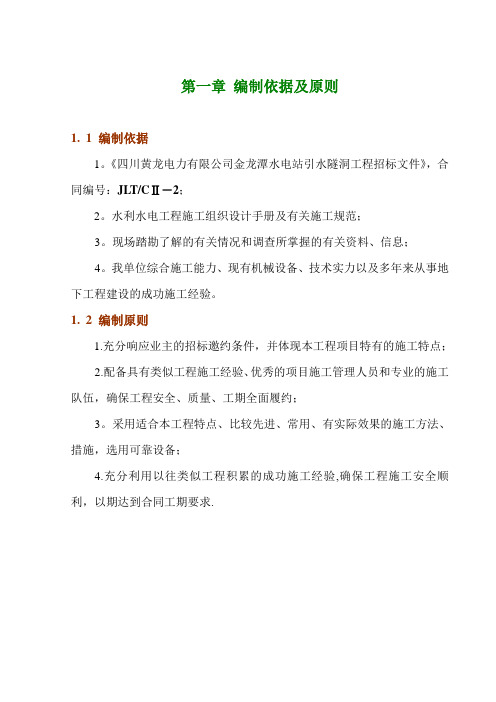

第一章编制依据及原则1.1 编制依据1.《四川黄龙电力有限公司金龙潭水电站引水隧洞工程招标文件》,合同编号:JLT/CⅡ－2；2.水利水电工程施工组织设计手册及有关施工规范；3.现场踏勘了解的有关情况和调查所掌握的有关资料、信息；4.我单位综合施工能力、现有机械设备、技术实力以及多年来从事地下工程建设的成功施工经验。
