传感器原理与应用期末试卷
传感器期末考试试题及答案
有 InSb,Hg0.8Cd0.2Te 等材料。
3．在用光开关检测物体的系统中，指出输出电压的时间波形。（5 分） 答：光进入受光器输出电压为 0V，光不进入，输出 6V，所以右图为所示波形。 4．由光电二极管二维阵列组成面型传感器进行图像检测，对图像的分辨率由光电二极 管的个数决定，试说明理由。（5 分） 答：面型传感器由许多销的单元构成二维平面，其中每一个小单元都是一个光电二极 管，称为像素。用面型传感器测量物体的形状所得的图像的分辨率最高只能是一个像 素。如果所测得图像长为 l ，对应 N 个像素，分辨率为 l/N。假设 N 为 200，则分辨 率最高只能使 1/200。 5．高温加热的钢板为红色，当温度继续升高时变为白色，试说明原因。（5 分） 答：与温度相对应，物体放射出具有一定波长分布的光，高温时，所有波长的能量增 大，波长分布的峰值向短波长方向移动。对应于黑体的波长分布可由普朗克分布规则 求得。1000。C 的钢板，波长分布的峰值在近红外区域，发出的光波长在 0.6μm 以 上，属于可视光的红光区域，因此看到的光呈现红色。温度升高使得波长分布的峰值 向短波方向移动。可视光的短波成分增加，可视光所有波长成分混合使钢板颜色接近 白色。 6．试举坑内甲烷气体量传感器的例子。（5 分）试举工厂排水污浊监视用传感器的例 子。试举汽车排气成分调整用传感器的例子。 答：接触燃烧式气体传感器。氧气传感器。氧气气体传感器。 7．已知某压力传感器的测定范围为 0～10000Pa，输入特性表示为 y=10(x0.00007x2+2000)请问这种传感器能使用吗？（5 分） 答：dy/dx=1-0.00014x。微分值在 x<7143Pa 时为正，x>7143Pa 时为负，故不能使 用。 8．某 CO2 气体传感器在 20。C，浓度范围为 0～100ppm 时的输入特性表示为 Rx=x+250(kΩ), 用差动法回答以下问题（其中 R1=10MΩ,E=2V）: （15 分）
传感器期末考试题及答案
传感器期末考试题及答案一、选择题（每题2分，共20分）1. 传感器的静态特性不包括以下哪项？A. 线性度B. 灵敏度C. 响应时间D. 分辨率2. 传感器的动态特性主要描述的是传感器对快速变化的输入信号的响应能力，以下哪项不是动态特性的指标？A. 频率响应B. 相位延迟C. 温度系数D. 瞬态响应3. 温度传感器中，热电偶的工作原理是基于哪种效应？A. 热电效应B. 光电效应C. 霍尔效应D. 压电效应4. 在压力传感器中，应变式压力传感器的工作原理是基于哪种物理效应？A. 热电效应B. 压电效应C. 应变效应D. 磁电效应5. 光电传感器中，光电二极管的工作原理是基于哪种效应？A. 光电效应B. 热电效应C. 霍尔效应D. 压电效应6. 电容式传感器的灵敏度与哪些因素有关？A. 介电常数B. 电极面积C. 电极间距D. 所有以上因素7. 以下哪种传感器不适合用于测量非常小的位移？A. 电感式传感器B. 电容式传感器C. 光电式传感器D. 应变式传感器8. 霍尔传感器的输出电压与以下哪项无关？A. 磁场强度B. 霍尔元件的温度C. 霍尔元件的厚度D. 霍尔元件的电阻率9. 光纤传感器的工作原理是基于哪种效应？A. 光电效应B. 光纤的折射率变化C. 光纤的干涉效应D. 光纤的散射效应10. 以下哪种传感器不适合用于测量液体的流速？A. 电磁流量计B. 超声波流量计C. 涡街流量计D. 热电偶温度传感器二、填空题（每空1分，共20分）1. 传感器的静态特性包括线性度、灵敏度、________、________和稳定性。
2. 动态特性的指标包括频率响应、相位延迟、瞬态响应和________。
3. 热电偶的工作原理是基于________效应，而光电二极管的工作原理是基于________效应。
4. 应变式压力传感器的工作原理是基于________效应，而电容式传感器的灵敏度与介电常数、电极面积和________有关。

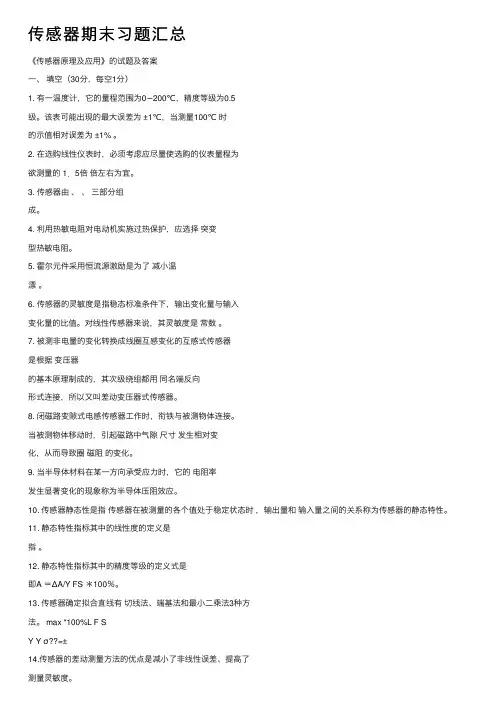

传感器期末习题汇总
传感器期末习题汇总《传感器原理及应⽤》的试题及答案⼀、填空（30分，每空1分）1. 有⼀温度计，它的量程范围为0∽200℃，精度等级为0.5级。
该表可能出现的最⼤误差为 ±1℃，当测量100℃时的⽰值相对误差为 ±1% 。
2. 在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量的 1．5倍倍左右为宜。
3. 传感器由、、三部分组成。
4. 利⽤热敏电阻对电动机实施过热保护，应选择突变型热敏电阻。
5. 霍尔元件采⽤恒流源激励是为了减⼩温漂。
6. 传感器的灵敏度是指稳态标准条件下，输出变化量与输⼊变化量的⽐值。
对线性传感器来说，其灵敏度是常数。
7. 被测⾮电量的变化转换成线圈互感变化的互感式传感器是根据变压器的基本原理制成的，其次级绕组都⽤同名端反向形式连接，所以⼜叫差动变压器式传感器。
8. 闭磁路变隙式电感传感器⼯作时，衔铁与被测物体连接。
当被测物体移动时，引起磁路中⽓隙尺⼨发⽣相对变化，从⽽导致圈磁阻的变化。
9. 当半导体材料在某⼀⽅向承受应⼒时，它的电阻率发⽣显著变化的现象称为半导体压阻效应。
10. 传感器静态性是指传感器在被测量的各个值处于稳定状态时，输出量和输⼊量之间的关系称为传感器的静态特性。
11. 静态特性指标其中的线性度的定义是指。
12. 静态特性指标其中的精度等级的定义式是即A ＝ΔA/Y FS ＊100％。
13. 传感器确定拟合直线有切线法、端基法和最⼩⼆乘法3种⽅法。
max *100%L F SY Y σ??=±14.传感器的差动测量⽅法的优点是减⼩了⾮线性误差、提⾼了测量灵敏度。
15.⾦属丝应变⽚和半导体应变⽚⽐较其相同点是它们都是在外界⼒作⽤下产⽣机械变形，从⽽导致材料的电阻发⽣变化。
⾦属丝应变⽚和半导体应变⽚⽐较其不同点是⾦属材料的应变效应以机械形变为主，材料的电阻率相对变化为辅；⽽半导体材料则正好相反，其应变效应以机械形变导致的电阻率的相对变化为主，⽽机械形变为辅。
传感器技术与应用期末考试试题
传感器技术与应用期末考试试题1 .在有些学科领域，传感器有很多其他名称，不包括以下哪个（）A.敏感元件B.检测器C.转换器D.换能器2 .传感器通常由直接响应于被测量的敏感元件和产生可用信号输出的（）以及相应的转换电路组成。
A转换元件…确B.处理元件C.电子元件D.输出元件3 .按传感器转换能量供给形式分类:分为能量变换型（发电型）和能量（）（参量型）两种。
A.控制型B.转换型C.储存型D.消耗型4 .传感器的线性度是指传感器的输出与输入之间关系的（）。
A.密切程度B.线性程度C拟合程度D.离散程度5 .电阻式传感器的基本原理是将被测量的变化转换成传感元件（）的变化。
A.电感量B.电容值C.电阻值ID.电压6 .由绝缘介质分开的两个平行金属板组成的平板电容器电容值和极板间距离d的关系A.正比B.反比IC不相关D.不确定7 .以下常采用了电阻式传感器原理制成的屏幕是（）A.手机B,平板电脑C.智能手表D.数控机床8 .楼道内可自动感应并在晚上点亮的灯可能采用了一下哪种传感器实现自动控制（）A.热电偶B.压电陶瓷C.光敏电阻D.霍尔传感器9 .超声波传感器的优点不包括（）A.应用范围广B.成本低C.穿透力强D.绕射能力强10∙常见的热电偶传感器其两端的金属材料为（）A.铜.康铜B.银-铝C锡-铅D.铜-铁二、判断题（每小题2分，共20分）1•测试技术在自动控制系统中也是一个十分重要的环节。
对错2•金属应变片的灵敏系数比应变电阻材料本身的灵敏系数小。
对（正确答案）错3-热敏电阻传感器的应用范围很广，但是不能应用于医学、工业及家用电器方面用作测温使用。
对错4•电容式传感器的结构简单，分辨率高，但是工作可靠性差。
对错（正确答案）5 ・电容式传感器可进行非接触测量，并能在高温、辐射、强烈振动等恶劣条件下工作。
对（正确答案）错6 .热电动势的产生实际上由2部分组成，即接触电势和温差电势。
对（正确答案）错7 .利用热电效应，只要知道热电偶回路一端结点温度，就可以测出另一端结点的温度。
传感器及应用期末考试题5(带答案)
×××××学校2018～2019学年度第一学期期末试卷17级电子专业传感器及应用学科一、填空题（2⨯18=36分）：1. 热电阻主要是利用（）随（）变化而变化这一特性来测量温度的。
2.传感器由（），（）和（）组成。
3.热电阻有（）和（）。
4.电感式传感器可分为（），（）和（）三大类。
5.将两种不同材料的（）构成一闭合回路，若两个接点处( )不同，则回路中会产生电动势，从而形成电流，这个物理现象称为热电势效应。
6. 参量传感器的基本原理是把（）被测量的变化转换为（）的变化，然后通过对电参量的测量达到对费（）检测的目的。
7．传感器的过载能力是指传感器在不致引起规定性能指标永久改变的条件下，允许超过（）的能力。
8．传感检测系统目前正迅速地由模拟式、数字式，向（）方向发展。
9．热敏电阻常数B 大于零的是（）温度系数的热敏电阻。
10．若测量系统无接地点时，屏蔽导体应连接到信号源的（）。
二、选择题：（2⨯15=30分）1、用万用表直流档测量5号干电池电压，发现每次示值均为1.8V，该误差属于（）。
A绝对误差，B粗大误差，C随机误差，D动态误差2、（）的数值越大,热电偶的输出热电势就越大。
A、热端直径B、热端和冷端的温度C、热端和冷端的温差D、热电极的电导率3、将超声波（机械振动波）转换成电信号是利用压电材料的（）。
A、应变效应B、电涡流效应C、压电效应D、逆压电效应4、在电容传感器中，若采用调频法测量转换电路，则电路中（）。
A、电容和电感均为变量B、电容是变量，电感保持不变C、电感是变量，电容保持不变D、电容和电感均保持不变5、在两片间隙为1mm的两块平行极板的间隙中插入（），可测得最大的容量。
A、塑料薄膜B、干的纸C、湿的纸D、玻璃薄片6、通常用热电阻测量（）A、电阻B、扭矩C、温度D、压力7. 光敏二极管在测试电路中应处于（）偏置状态。
A、正向B、反向 C 、零8.温度上升，光敏电阻，光敏二极管，光敏三极管的暗电流（）A 、上升 B、下降 C、不变9.下列不属于数字传感器的是（）A、光栅式传感器，B、磁栅式传感器C、光电编码器D、光电式传感器10.在数字传感器中，为了能够辨别位移方向，必须要输出两组相位差()A、1/2πB、1/3πC、 1/4π的两个信号。

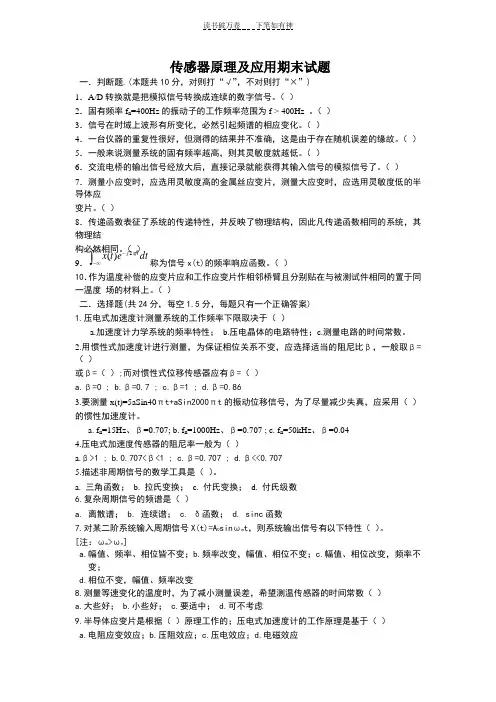

传感器原理及应用期末试题
传感器原理及应用期末试题一．判断题.(本题共10分，对则打“√”，不对则打“×”)1．A/D 转换就是把模拟信号转换成连续的数字信号。
（ ）2．固有频率f n =400Hz 的振动子的工作频率范围为f > 400Hz 。
（ ）3．信号在时域上波形有所变化，必然引起频谱的相应变化。
（ ）4．一台仪器的重复性很好，但测得的结果并不准确，这是由于存在随机误差的缘故。
（ ）5．一般来说测量系统的固有频率越高，则其灵敏度就越低。
（ ）6．交流电桥的输出信号经放大后，直接记录就能获得其输入信号的模拟信号了。
（ ）7．测量小应变时，应选用灵敏度高的金属丝应变片，测量大应变时，应选用灵敏度低的半导体应变片。
（ ）8．传递函数表征了系统的传递特性，并反映了物理结构，因此凡传递函数相同的系统，其物理结构必然相同。
（ ） 9．dt e t x ftj ⎰+∞∞--π2)(称为信号x(t)的频率响应函数。
（ ）10．作为温度补偿的应变片应和工作应变片作相邻桥臂且分别贴在与被测试件相同的置于同一温度 场的材料上。
（ ）二．选择题(共24分，每空1.5分，每题只有一个正确答案)1.压电式加速度计测量系统的工作频率下限取决于（ ）a.加速度计力学系统的频率特性；b.压电晶体的电路特性；c.测量电路的时间常数。
2.用惯性式加速度计进行测量，为保证相位关系不变，应选择适当的阻尼比β，一般取β=（ ）或β=（ ）;而对惯性式位移传感器应有β=（ ）a.β=0 ;b.β=0.7 ;c.β=1 ;d.β=0.863.要测量x(t)=5aSin40πt+aSin2000πt 的振动位移信号，为了尽量减少失真，应采用（ ） 的惯性加速度计。
a. f n =15Hz 、β=0.707;b. f n =1000Hz 、β=0.707 ;c. f n =50kHz 、β=0.044.压电式加速度传感器的阻尼率一般为（ ）a.β>1 ;b.0.707<β<1 ;c.β=0.707 ;d.β<<0.7075.描述非周期信号的数学工具是（ ）。
传感器原理及应用期末考试试卷(含答案)
传感器原理及应用期末考试试卷(含答案)传感器原理及应用一、单项选择题(每题2分．共40分)1、热电偶的最基本组成部分是( )。
A、热电极B、保护管C、绝缘管D、接线盒2、为了减小热电偶测温时的测量误差，需要进行的温度补偿方法不包括( )。
A、补偿导线法B、电桥补偿法C、冷端恒温法D、差动放大法3、热电偶测量温度时( )。
A、需加正向电压B、需加反向电压C、加正向、反向电压都可以D、不需加电压4、在实际的热电偶测温应用中，引用测量仪表而不影响测量结果是利用了热电偶的哪个基本定律( )。
A、中间导体定律B、中间温度定律C、标准电极定律D、均质导体定律5、要形成测温热电偶的下列哪个条件可以不要（）。
A、必须使用两种不同的金属材料；B、热电偶的两端温度必须不同；C、热电偶的冷端温度一定要是零；D、热电偶的冷端温度没有固定要求。
6、下列关于测温传感器的选择中合适的是（）。
A、要想快速测温，应该选用利用PN结形成的集成温度传感器；B、要想快速测温，应该选用热电偶温度传感器；C、要想快速测温，应该选用热电阻式温度传感器；D、没有固定要求。
7、用热电阻测温时，热电阻在电桥中采用三线制接法的目的是( )。
A、接线方便B、减小引线电阻变化产生的测量误差C、减小桥路中其他电阻对热电阻的影响D、减小桥路中电源对热电阻的影响8、在分析热电偶直接插入热水中测温过程中，我们得出一阶传感器的实例，其中用到了（）。
A、动量守恒；B、能量守恒；C、机械能守恒；D、电荷量守恒；9、下列光电器件中，基于光电导效应工作的是( )。
A、光电管B、光敏电阻C、光电倍增管D、光电池10、构成CCD的基本单元是( )。
A、 P型硅B、PN结C、光敏二极管D、MOS电容器11、下列关于光敏二极管和光敏晶体管的对比不正确的是( )。
A、光敏二极管的光电流很小，光敏晶体管的光电流则较大B、光敏二极管与光敏晶体管的暗电流相差不大C、工作频率较高时，应选用光敏二极管；工作频率较低时，应选用光敏晶体管D、光敏二极管的线性特性较差，而光敏晶体管有很好的线性特性12、制作霍尔元件最合适的材料是（）。
传感器原理与应用考核试卷
4.压力传感器通常使用的敏感元件是__________。
5.光电传感器中，光敏二极管是基于__________效应工作的。
6.传感器的迟滞现象会导致输出信号对输入信号的__________。
7.磁电传感器通常用于测量__________和速度。
D.光电传感器
10.关于传感器的灵敏度，以下哪个描述是正确的？（）
A.灵敏度越高，测量范围越宽
B.灵敏度与测量精度无关
C.灵敏度越高，能够检测到的物理量变化越小
D.灵敏度越低，测量误差越小
11.下列哪种传感器通常用于测量位移？（）
A.磁电传感器
B.电容式传感器
C.光电传感器
D.热敏电阻传感器
12.关于传感器的工作原理，以下哪个描述是错误的？（）
1.光电传感器基于光电效应，通过光敏元件将光信号转换为电信号。应用场景如自动门控制系统、生产线上的物品计数等。
2.电阻式压力传感器、电容式压力传感器、压电式压力传感器。电阻式通过电阻应变片变化；电容式通过介电常数变化；压电式通过压电材料受到压力产生电荷。
3.迟滞现象是传感器在输入信号变化时输出不能立即跟随的现象。影响测量准确性，减少方法包括使用高精度传感器、改进制造工艺等。
8.传感器的稳定性与环境的温度变化无关。（）
9.在实际应用中，可以通过软件补偿来消除传感器的非线性误差。（）
10.传感器在测量过程中不会受到外部电磁场的干扰。（）
五、主观题（本题共4小题，每题10分，共40分）
1.请简述光电传感器的工作原理，并举例说明其在实际应用中的使用场景。
2.压力传感器有多种类型，请列举三种不同的压力传感器，并分别说明它们的工作原理和特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盐城师范学院考试试卷
2006 - 2007 学年第一学期
物电院电子信息工程专业《传感器原理与应用》试卷A 班级学号姓名
一、填空题（本大题30空 ,每空1分,共30分）
1. 电容传感器的转换电路除可用谐振调幅和调频电路外，较多采用的
电路还有、、、。
2.将温度转换为电势大小的热电式传感器是传感器，而将温
度变化转换为电阻大小的热电式传感器是（金属材料）或（半导体材料）。
3.用于制作压电传感器的常用压电材料是和。
4.在磁敏式传感器中，传感器和传感器属于体型磁
敏传感器，和属于结型磁敏传感器。
5. 光纤传感器由光源、光纤和三部分组成，光纤传感器一般分
为两大类，即传光型光纤传感器，也称为非功能性光纤传感器，另一类是光纤传感器，也称为光纤传感器，前者多使用光纤，而后者只能用光纤。
6.基于外光电效应的器件有和；基于内光电效
应的器件有、、等。
7. 湿敏电阻是一种随环境变化而变化的敏感元件。
8. 目前常用的数字式传感器有、、、四
大类。
9. 氧化型气体吸附到N型半导体气敏元件上，将使截流子数目减少，
从而使材料的电阻率_ __。
二、选择题（本大题10小题 ,每小题2分,共20分）
1．目前，我国使用的铂热电阻的测量范围是（）。
A. －200~850︒C
B. －50~850︒C
C. －200~150︒C
D. －200~50︒C
2．通常用应变式传感器测量（）。
A.温度
B.密度
C.加速度
D.电阻
3.在光线作用下，半导体电导率增加的现象属于（）。
A. 外光电效应
B. 内光电效应
C. 光电发射
4.位置敏感器件的缩写为 ( )。
A.PSD
B. CCD
C.PZT
5. 常见的数显游标卡尺用( )作基准器件。
A.感应同步器
B. 光栅尺
C.容栅尺
6．气敏传感器中的加热器是为了( )。
A．去除吸附在表面的气体 B. 去除吸附在表面的油污和尘埃
C．去除传感器中的水分 D. 起温度补偿作用
7. 霍尔效应中，霍尔电势与（）。
A．霍尔常数成正比B．霍尔常数成反比
C．霍尔元件的厚度成正比D．霍尔元件的厚度成反比
8.压电陶瓷传感器与压电石英晶体传感器的比较是（）。
A．前者比后者灵敏度高得多B．后者比前者灵敏度高得多
C．前者比后者性能稳定性高得多D．后者比前者性能稳定性高得多9．计量光栅上出现莫尔条纹的条件有（）。
A．两块栅距相等的光栅叠在一起B．两块光栅的刻线之间有较大的夹角C．两块光栅的刻线之间有较小的夹角D．两块光栅刻线之间必须平行
10.封装在光电隔离耦合器内部的是( )
A.一个发光二极管和一个发光三极管
B.一个光敏二极管和一个光敏三极管
C.两个发光二极管或两个光敏三极管
D.一个发光二极管和一个光敏三
极管
三、是非题(对划“√”，错划“×”，本大题共5小题 ,每小题2分，
共10分)
1.在热电偶中，当引入第三个导体时，只要保持其两端的温度相同，
则对总热电动势无影响。
( )
2.传感器的作用是用来实现由非电量到电量的转换。
( )
3.计量光栅传感器中，当指示光栅不动，主光栅左右移动时，查
看莫尔条纹的移动方向，即可确定主光栅的运动方向。
( )
4.光纤按用途分类可分为单模光纤和多模光纤。
( )
5.固态图像传感器由光敏元件阵列和电荷转移器件集合而成。
( )
四、解释物理概念或名词（本大题共5小题，每小题3分，共15
分）
1．压阻效应
2．压电效应
3．霍尔效应
4．光电效应
5．热电效应
五、简答题(本大题共2小题 ,每小题5分，共10分)
1. 简述非线性误差的定义。
（5分）
2.简述电涡流传感器的工作原理
六、识图题(本大题共1小题 ,每空1分，共5分)
图1是元件的基本测量电
路。
图1中各编号名称：
①和②是；
③和④是。
图1电路中的被测量是。
该传感器还可以检测物理量。
七、应用题(本大题共1小题 ,共10分)
1．画出传感器系统的组成框图，说明各环节的作用，任选一种被测量，由你所熟悉的传感器组成测量系统，重点阐述传感器及转换电路部分。
盐城师范学院2006—2007学年第一学期期末考试
《传感器原理与应用》试卷A 答题纸
物理科学与电子技术学院 班级 姓名 学号
一、填空题（本大题30空 ,每空1分,共30分 ）
1. ， ， ， 。
2. ， ， 。
3. ， 。
4. ， ， ， 。
5. ， ， ， ， 。
6. ， ， ， ，。
7. ， 。
8.
、 、 、 。
9. 。
二、选择题（本大题10小题 ,每小题2分,共20分 ）
三、是非题(对划“√”，错划“×”，本大题共5小题 ,每小题2分，共10分)
四、解释物理概念或名词（本大题共5小题，每小题3分，共15分）1．（3分）
答：
2．（3分）
答：
3．（3分）
答：
4．（3分）
答：
5．（3分）
答：
五、简答题(本大题共2小题 ,每小题5分，共10分)
1.解：
2．解：
六、识图题(本大题共1小题 ,每空1分，共5分)
七、应用题(本大题共1小题 ,共10分)
1.。
