工业管道的分类和分级工业管道通常按照介质的压力、温度、性质分类，亦可按管道材质、温度和压力分类。
一、按介质压力分类根据《工业管道工程施工及验收规范金属管道篇》GB 235-82 的规定，分为真空管道、低压管道、中压管道、高压管道四级，见表1-1。
表1 – 1 管道的压力分级亦可将真空管道与低压管道合并，分为低压、中压、高压、超高压管道四种，见表1-2。
表1 – 2 工业管道按介质压力分类管道在介质压力作用下，应满足以下主要要求：①具有足够的机械强度，管道所用管材和管路附件，以及接头构造，在介质压力作用下均须安全可靠。
特别是高压管道，还会产生振动。
所以高压管道还必须处理好防震加固问题。
②具有可靠的密封性，保证管道和管路附件以及连接接头在介质压力作用下严密不漏，这就必须正确地选择连接方法和密封材料，合理地进行施工安装。
二、按介质温度分类根据管道工作温度的不同分为常温、低温、中温、高温管道，见表1-3。
表1-3工业管道按介质温度分类管道在介质温度作用下，应满足以下主要要求：①管材耐热的稳定性。
管材在介质温度的作用下必须稳定可靠。
对于同时承受介质温度和压力作用的管道，必须从耐热性和机械强度两个方面满足工作条件的要求。
②管道热应变的补偿。
管道在介质温度和外界温度变化作用下，将产生热变形，并使管道承受热应力的作用。
所以输送热介质的管道应设计补偿器，以便吸收管道的热变形，减少管道的热应力。
③管道的绝热保温。
为了减少管道热交换和温差应力，输送热介质和冷介质的管道，管道外壁应设绝热层。
按介质性质分类按介质的性质如腐蚀性、化学危险性、凝固性的不同，共分五类，见表1-4。
表1-4工业管道按介质性质分类三、按管道材质、温度、压力综合分类这种分类方法是基于对管道工作状态的可靠性和介质的危险性的一种分类方法，共分为五类，见表1-5。
表1-5管道材质、介质温度和压力分类（GBJ235-82）四、按工业用水使用程度分类根据环境保护法和水资源法，工业用水应按规定尽可能提高重复使用程度，以节约水资源和能源并保护环境。
GB类公用管道分级
GB类公用管道分级
GB类公用管道为，级别划分如下：
GB1：燃气管道；
GB2：热力管道。
GC1级工业管道：
(1)输送GB5044《职业性接触毒物危害程度分级》中规定毒性程度为极度危害介质的管道；
(2)输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；
(3)输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度≥400℃的管道；
(4)输送流体介质且设计压力P≥10.0MPa的管道。
GC2级工业管道：
(1)输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4.0MPa的管道；
(2)输送可燃流体介质、有毒流体介质，设计压力P＜4.0MPa且设计温度≥400°C管道；
(3)输送非可燃流体介质、无毒流体介质，设计压力P＜10MPa 且设计温度≥400℃的管道；
(4)输送流体介质，设计压力P＜10MPa且设计温度＜400℃的管
道。
符合以下条件之一的GC2级管道划分为GC3级；
(1)输送可燃流体介质、有毒流体介质，设计压力P＜1.0MPa且设计温度＜400℃的管道；
(2)输送非可燃流体介质、无毒流体介质，设计压力P＜4.0MPa 且设计温度＜400℃的管道。
工业管道级别划分标准
工业管道级别划分标准
摘要：
一、工业管道级别划分概述
二、工业管道级别划分标准
1.长输管道
2.公用管道
3.城镇燃气管道
4.工业管道
5.动力管道
三、工业管道级别划分依据
1.设计压力
2.设计温度
3.介质毒性程度
4.腐蚀性
5.火灾危险性
四、工业管道级别划分意义
1.确保管道安全运行
2.降低事故风险
3.便于管理和维护
正文：
一、工业管道级别划分概述
工业管道是用于输送各种工艺介质的管道，其级别划分对于确保管道安全运行具有重要意义。
我国对于工业管道的级别划分主要涉及长输管道、公用管道、城镇燃气管道、工业管道和动力管道等。
工业管道级别及其介质毒性程度、腐蚀性和火灾危险性划分

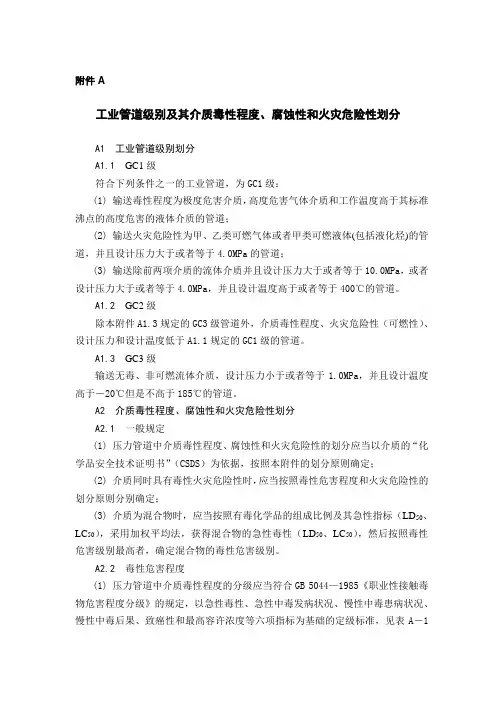

附件A工业管道级别及其介质毒性程度、腐蚀性和火灾危险性划分A1 工业管道级别划分A1.1GC1级符合下列条件之一的工业管道，为GC1级：(1)输送毒性程度为极度危害介质，高度危害气体介质和工作温度高于其标准沸点的高度危害的液体介质的管道；(2)输送火灾危险性为甲、乙类可燃气体或者甲类可燃液体(包括液化烃)的管道，并且设计压力大于或者等于4.0MPa的管道；(3)输送除前两项介质的流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度高于或者等于400℃的管道。
A1.2GC2级除本附件A1.3规定的GC3级管道外，介质毒性程度、火灾危险性（可燃性）、设计压力和设计温度低于A1.1规定的GC1级的管道。
A1.3GC3级输送无毒、非可燃流体介质，设计压力小于或者等于1.0MPa，并且设计温度高于－20℃但是不高于185℃的管道。
A2 介质毒性程度、腐蚀性和火灾危险性划分A2.1一般规定(1)压力管道中介质毒性程度、腐蚀性和火灾危险性的划分应当以介质的“化学品安全技术证明书”（CSDS）为依据，按照本附件的划分原则确定；(2)介质同时具有毒性火灾危险性时，应当按照毒性危害程度和火灾危险性的划分原则分别确定；(3)介质为混合物时，应当按照有毒化学品的组成比例及其急性指标（LD50、LC50），采用加权平均法，获得混合物的急性毒性（LD50、LC50），然后按照毒性危害级别最高者，确定混合物的毒性危害级别。
A2.2毒性危害程度(1)压力管道中介质毒性程度的分级应当符合GB 5044—1985《职业性接触毒物危害程度分级》的规定，以急性毒性、急性中毒发病状况、慢性中毒患病状况、慢性中毒后果、致癌性和最高容许浓度等六项指标为基础的定级标准，见表A－1所示；(2)压力管道中介质的毒性危害程度包括极度危害、高度危害以及中度危害三个级别；(3)介质毒性危害程度的级别应当不低于以急性毒性和最高容许浓度两项指标分别确定的最高危害程度级别；(4)如果以急性中毒发病状况、慢性中毒患病状况、慢性中毒后果和致癌性四项指标确定的介质毒性危害程度明显高于按照A2.2（3）条确定的危害程度级别时，应当根据压力管道具体工况，综合分析，全面权衡，适当提高介质的毒性危害程度级别。
工业管道等级如何划分
工业管道等级如何划分压力管道设计类别、级别划分摘自国家质量监督检验检疫总局〔TSG特种设备技术标准〕TSG R1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
GAl级符合以下条件之一的长输管道为GA1级：(1)长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。
GBl级城镇燃气管道。
GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。
GCl级符合以下条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火标准》及GB 50016－2006《建筑设计防火标准》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
工业管道等级
工业管道等级

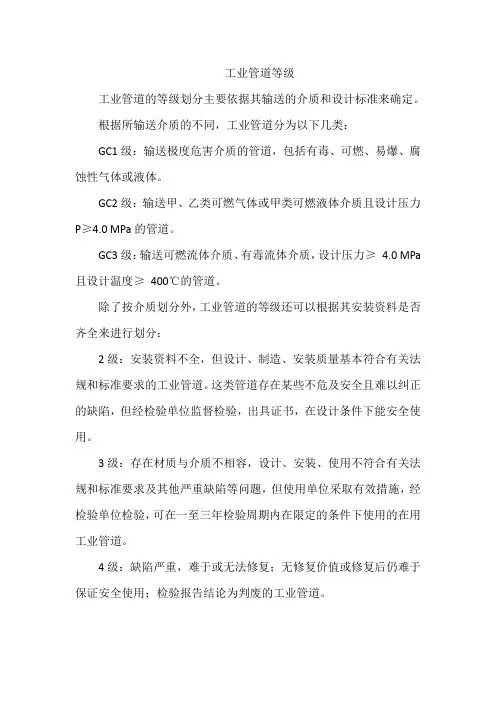

工业管道的等级划分主要依据其输送的介质和设计标准来确定。
根据所输送介质的不同，工业管道分为以下几类：
GC1级：输送极度危害介质的管道，包括有毒、可燃、易爆、腐蚀性气体或液体。
GC2级：输送甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0 MPa的管道。
GC3级：输送可燃流体介质、有毒流体介质，设计压力≥4.0 MPa 且设计温度≥400℃的管道。
除了按介质划分外，工业管道的等级还可以根据其安装资料是否齐全来进行划分：
2级：安装资料不全，但设计、制造、安装质量基本符合有关法规和标准要求的工业管道。
这类管道存在某些不危及安全且难以纠正的缺陷，但经检验单位监督检验，出具证书，在设计条件下能安全使用。
3级：存在材质与介质不相容，设计、安装、使用不符合有关法规和标准要求及其他严重缺陷等问题，但使用单位采取有效措施，经检验单位检验，可在一至三年检验周期内在限定的条件下使用的在用工业管道。
4级：缺陷严重，难于或无法修复；无修复价值或修复后仍难于保证安全使用；检验报告结论为判废的工业管道。
各标准管道分级(类)表
各标准管道分级（类）表
（一）特种设备目录
国家规定满足以下条件的管道为压力管道：
1.对压力的要求：最高工作压力大于或者等于 0.1MPa（G）；
2.对物性的要求：气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀
性、最高工作温度高于或者等于标准沸点的液体；
3.对量的要求：公称直径大于或者等于 50mm 的管道。
对于无毒、不可燃、无腐蚀性（以下简称“三无”）气体管道放宽了要求：在DN150以下（不含），只要压力小于1.6MPa（G）也可不监管。
特别地，设备本体管道也不在此范围。
如：换热器列管。
分级如下：
（二）压力管道规范
GBT20801
定义基本同特种设备目录。
分级如下：
GB50316
2021(报批稿)分级如下：
（五）石油化工金属管道工程施工质量验收规范
GB50517
分级如下：。
管道级别的划分(优质二类)
管道级别的划分中国天辰工程有限公司工艺系统部艾晓欣摘要本文主要介绍不同规范中流体类别和管道级别的定义及如何划分关键词流体类别管道级别压力管道射线探伤1、概述在目前国内的规范中，工业管道级别划分可分为两个体系。
一是压力管道划分体系，主要涉及的规定有《压力管道安全技术监察规程-工业管道》TSG D0001-2009、《压力容器压力管道设计许可规则》TSG R1001-2008等。
另一个是工业管道的设计、施工及验收规范，主要涉及的规范有《工业金属管道设计规范》GB 50316-2000、《石油化工金属管道工程施工质量验收规范》GB 50517-2010、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011、《工业金属管道工程施工质量验收规范》GB 50184-2011。
两个体系中对流体类别的划分，以及管道级别的划分并不相同，前者用于压力管道的设计、制造、安装、使用、维修、改造、检验等；后者主要用于工业金属管道的施工、检验和验收。
工艺专业在进行PID和管道一览表的设计中会涉及到压力管道的划分，管道一览表中施工技术要求部分是由管材专业完成，其中涉及到射线检查一项。
目前公司EPC项目比重较大，工艺作为主导专业应该适当拓展知识面，以便更好的配合项目组和现场的相关工作。
下面我将各规范中对流体类别、管道类别和射线探伤的划分以及相关注意事项一一作出介绍。
2、相关规范的介绍2.1《压力管道安全技术监察规程-工业管道》TSG D0001-2009本规定中对工业管道的适用条件做出了如下规定：1、最高工作压力大于等于或者等于0.1MPa （表压）的；2、公称直径大于25mm的3、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。
流体的类别涉及火灾危险性、毒性和腐蚀性。
其分类如下：介质的毒性应当符合GB5044-85《职业性接触毒物危害程度分级》的规定，压力管道中介质的毒性危害程度包括极度危害、高度危害和中度危害。
