(完整版)燃气工程施工验收标准
、目的为规范公司工程验收，统一验收过程中的标准特制订此验收标准2、适用范围及依据2.1本标准适用于城市管网次高压、中压和低压管道以及用户工程的验收工作2.2依据和相关规范《工程项目设计文件》《城镇燃气设计规范》GB50028《用户工程设计技术标准汇编》《城镇燃气输配工程施工及验收规范》CJJ33《城镇燃气室内工程施工与质量验收规范》CJJ94《聚乙烯燃气管道工程技术规程》CJJ63《建筑设计防火规范》GB500163、管道验收标准3.1管道埋深：庭院：按设计文件执行。
道路（机动、非机动车道以及其他场地）：管顶埋深＞1.6米农田、林地：管顶埋深＞1.6。
3.2地下管道与相邻构、建筑物或相邻管道之间的水平净距（m）符合下表规定：3.3地下管道与构筑物或相邻管道之间的垂直净距（m）:3.4架空管道敷设要求：3.4.1中压、低压管道可沿建筑耐火等级不低于二级的住宅或公共建筑物外墙敷设。
3.4.2管道距离建筑物房间门、窗洞口的净距：中压管道：》0.5米低压管道：》0.3米3.4.3管道与铁路、道路、其他管线交叉的垂直净距见下表：管道支架间距表：备注：架空管道转弯处两端0.5米处均需加装管道支架。
3.4.5架空管道应达到除锈、双底双面防腐要求，漆面外观无开裂、无堆漆、花面等。
3.5管道示踪线安装：3.5.1示踪线材料：4mm2单股铜芯塑料绝缘线。
3.5.2信号端：设置在支线阀井内，将导线引入阀门井内，井内留足长度1.5m,土建砌筑阀井时，将端头固定在井口，供探测施加信号所用。
未设置阀门井的，在管道接气三通处设置信号源井。
3.5.3示踪线末端：设在管道末端、用户调压箱立管等处，安装时必须将导线外绝缘层剥去10~20厘米，直埋至湿润土壤中。
3.5.4示踪线铺设：示踪线铺设时应紧贴PE管道上方外壁，呈直线状，并用胶带每隔5米进行固定.3.5.5 P E管道非开挖穿越施工时，在管道穿越段两端均设置信号源井，管道起点和终端设置为信号末端3.5.6示踪线要求每隔300米设置一个信号井，示踪线接头采用专用接头。
《城镇燃气输配工程施工及验收规范》CJJ33—2005
城镇燃气输配工程施工及验收规范CJJ33—2005J404-2005批准部门：中华人民共和国建设部施行日期：2005年5月1日中国建筑工业出版社2005北京中华人民共和国建设部公告第312号建设部关于发布行业标准《城镇燃气输配工程施工及验收规范》的公告现批准《城镇燃气输配工程施工及验收规范》为行业标准，编号为CJJ33—2005，自2005年5月1日起实施。
其中，第1.0.3、1.0.4、2.2.1、5.4.10、7.2.2、9.1.2（2）、12.1.1条（款）为强制性条文，必须严格执行。
原行业标准《城镇燃气输配工程施工及验收规范》CJJ33—89同时废止。
本标准由建设部标准定额研究所组织中国建设工业出版社出版发行。
中华人民共和国建设部2005年2月5日前言根据建设部文件建标[2000]284号文件要求，标准修订组在深入调查研究，认真总结国内外科研成果和大量实践经验，并在广泛征求意见的基础上，全面修订了本规范。
本规范的主要技术内容：1.总则；2.土方工程；3. 管道、设备的装卸、运输和存放；4.钢质管道及管件的防腐； 5.埋地钢管敷设；6.球墨铸铁管敷设；7.聚乙烯和钢骨架聚乙烯管敷设；8.管道附件与设备安装；9.管道穿（跨）越；10.室外架空燃气管道的施工；11.燃气场站；12.试验与验收。
本规范修订的主要技术内容是：1.全面修订原规范；2.钢质管道的压力由0.8Mpa提高到了4.0Mpa；3.新增球墨铸铁管道、聚乙烯管道和钢骨架聚乙烯复合管道的施工及验收规定；4.新增钢质管道聚乙烯胶粘带、煤焦油瓷漆、熔结环氧粉末及聚乙烯防腐的施工及验收规定；5.增加燃气管道穿（跨）越工程的施工及验收规定；6.新增室外架空燃气管的施工及验收规定；7.新增燃气管道附件及设备安装的施工及验收规定；8.新增液化石油气气化站、混气站的施工及验收规定。
本规范由建设部负责管理和对强制性条文的解释，由主编单位负责具体技术内容的解释。

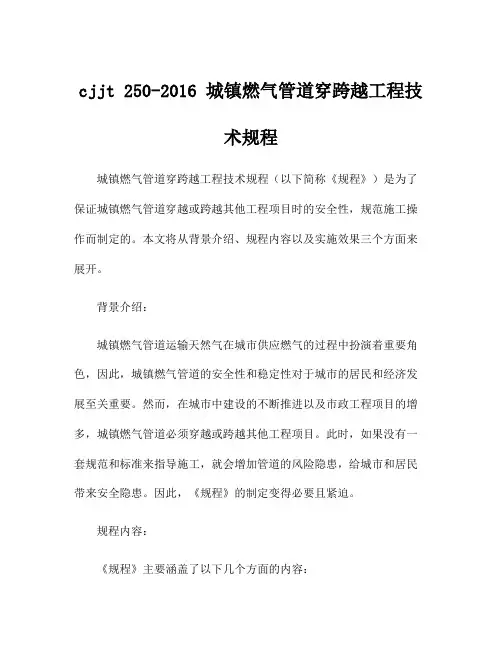

cjjt 250-2016 城镇燃气管道穿跨越工程技术规程
cjjt 250-2016 城镇燃气管道穿跨越工程技术规程城镇燃气管道穿跨越工程技术规程（以下简称《规程》）是为了保证城镇燃气管道穿越或跨越其他工程项目时的安全性，规范施工操作而制定的。
本文将从背景介绍、规程内容以及实施效果三个方面来展开。
背景介绍：城镇燃气管道运输天然气在城市供应燃气的过程中扮演着重要角色，因此，城镇燃气管道的安全性和稳定性对于城市的居民和经济发展至关重要。
然而，在城市中建设的不断推进以及市政工程项目的增多，城镇燃气管道必须穿越或跨越其他工程项目。
此时，如果没有一套规范和标准来指导施工，就会增加管道的风险隐患，给城市和居民带来安全隐患。
因此，《规程》的制定变得必要且紧迫。
规程内容：《规程》主要涵盖了以下几个方面的内容：1.工程前期规划和设计：包括城镇燃气管道穿越或跨越的位置选择、工程布置、施工方案等内容。
通过科学的规划和设计，可以降低工程施工风险。
2.工程施工要求：包括基坑开挖、管道敷设和回填等施工工艺的要求。
这些施工要求主要是为了保证管道的安全性和稳定性，同时减少对其他工程项目的影响。
3.管道保护措施：在沟槽开挖和管道敷设过程中，需要采取一系列的保护措施来防止管道被损坏。
这些措施包括沟槽支护、管道防腐、管道保温等。
4.监测与维护：城镇燃气管道穿越或跨越工程完成后，需要进行定期的监测与维护工作。
通过对管道的监测和维护，可以及时发现并解决管道存在的问题，以确保其长期的安全使用。
实施效果：《规程》的实施对城镇燃气管道的安全性和稳定性起到了积极的推动作用。
通过规范施工操作，减少了工程的安全隐患，降低了管道的风险。
同时，规程的实施也提高了城镇燃气管道工程的整体质量，提升了城市的供气能力。
此外，规范的施工操作也减少了对其他工程项目的干扰，提高了工程项目的进度和效率。
综上所述，《规程》通过制定一套科学、规范的施工标准和要求，帮助保证了城镇燃气管道穿越或跨越工程的安全性和稳定性，同时也促进了城市燃气供给的可持续发展。
燃气管道施工与安装要求
燃气管道施工与安装要求1.1工程基本规定（1）燃气管道对接安装引起的误差不得大于3°，否则应设置弯管，次高压燃气管道的弯管应考虑盲板力。
（2）管道与建筑物、构筑物、基础或相邻管道之间的水平和垂直净距，不应小于设计规定。
当要求不一致时，应满足要求严格的。
无法满足上述安全距离时，应将管道设于管道沟或钢性套管的保护设施中，套管两端应用柔性密封材料封堵。
保护设施两端应伸出障碍物且与被跨越的障碍物间的距离不应小于0.5m。
对有伸缩要求的管道，保护套管或地沟不得妨碍管道伸缩且不得损坏绝热层外部的保护壳。
（3）管道埋设的最小覆土厚度地下燃气管道埋设的最小覆土厚度（路面至管顶）应符合下列要求：埋设在车行道下时，不得小于0.9m；埋设在非车行道下时，不得小于0.6m；埋设在庭院时，不得小于0.3m；埋设在水田下时，不得小于0.8m（当采取行之有效的防护措施后，上述规定均可适当降低）。
（4）地下燃气管道不宜与其他管道或电缆同沟敷设。
当需要同沟敷设时，必须采取防护措施。
1.2燃气管道穿越构建筑物（1）不得穿越的规定1．地下燃气管道不得从建筑物和大型构筑物的下面穿越。
2．地下燃气管道不得在堆积易燃、易爆材料和具有腐蚀性液体的场地下面穿越。
（2）地下燃气管道穿过排水管、热力管沟、联合地沟、隧道及其他各种用途沟槽时，应将燃气管道敷设于套管内。
套管伸出构筑物外壁不应小于设计说明中燃气管道与构筑物的水平距离。
套管两端的密封材料应采用柔性的防腐、防水材料密封。
（3）燃气管道穿越铁路、高速公路和城镇主要干道时，其外应加套管，并提高绝缘、防腐等措施。
燃气管道穿越城镇主要干道时宜敷设在套管或地沟内；穿越高速公路的燃气管道的套管内径应比燃气管道外径大100mm以上，套管或地沟两端应密封，在重要地段的套管或地沟端部宜安装检漏管。
1.3燃气管道通过河流（1）燃气管道至规划河底的覆土厚度，应根据水流冲刷条件确定，对不通航河流不应小于0.5m；对通航的河流不应小于1.0m，还应考虑疏浚和投锚深度。
燃气管道施工技术要求
天燃气管道施工技术要求曹县东合新能源有限公司煤炭工业济南设计研究院有限公司监理部二〇一三年十月三十日天燃气管道施工技术要求1 本技术要求是对所采用规范的补充说明。
除本技术要求外，均按《城镇燃气输配工程施工及验收规范》中的有关条款执行。
本技术要求必须下发到每个参与施工的施工单位。
2 采用的标准和规范1）《城镇燃气设计规范》GB50028-93（2002年版）；2）《城镇燃气输配工程施工及验收规范》CJJ33-2005）；3）《建筑设计防火规范》GB16-87(2002年版)；4）《原油和天然气输送管道穿跨越工程设计规范穿越工程》SY/T0015.1-98；5）《石油天然气输送管道穿跨越工程施工及验收规范》SY/T4079-95；6）《埋地用钢骨架聚乙烯复合管燃气管道工程技术规程》CECS 131:2002；7）《燃气用埋地聚乙烯（PE）管道系统第1部分：管材GB15558.1-2003；8）《聚乙烯燃气管道工程技术规定》CJJ63-95；9）《燃气用埋地孔网钢带聚乙烯复合管》CJ/T 182-2003；10）《燃气用钢骨架聚乙烯塑料复合管件》CJ/T 126-2000；11）《给排水管道工程施工及验收规范》GB50268；12）《钢制法兰尺寸》GB/T9113；13）《关于处理石油管道和天燃气管道与公路相互关系的若干规定》（试行）（78）交公路字698号，（78）油化管道字452号）。
3 施工队伍应具备的条件3.1 进行城镇燃气输配工程施工的单位，必须具有与工程规模相适应的施工资质。
3.2 承担燃气钢质管道、设备焊接的人员，必须具有锅炉压力容器压力管道特种设备操作人员资格证（焊接）焊工合格证书。
4 施工作业带为了避免或减少对原有地物、地貌的破坏及对交通的干扰，施工作业带以少占地为原则。
特殊地段，其占地宽度可根据管沟深度、工程地质的实际情况和施工方法适当加宽，但必须得到业主的认可。
繁华街区段，由于施工作业面较窄，在施工区域内，有碍施工的建筑物、构筑物、道路、沟渠、管线、电杆、树木等，应在施工前，由业主、施工方和有关部门协商解决，必须时，可减少施工作业带宽度。
市政工程验收标准规范5燃气管道穿、跨越工程施工共91页文档
▪
