➢ 经测试，目前大部分服务器可直接输入高于296.2V的高压直流电， 但仍有小部分服务器不能直接输入高压直流；
➢ 由于IDC机房的服务器为各客户的托管设备，无法强制性规定服务器 输入电源的电压标准；
➢ 建议参照IDC机房等级评定办法，调整IDC机房的商业运营模式，对
高压直流供电的机房进行等级划分与倾斜，为推进高压直流的技术
d. 近年来，IDC数据中心机房业务发展迅猛，服务器托管需 求激增，而且由于IDC设备电路集成度的增加，其单位功 率密度较常规通信设备的高出很多，甚至高出普通通信 机房的8~10倍；
e. 目前，IDC机房进行供电的主要是交流UPS电源和低压48V直流电源，其中交流UPS电源是主要的供电系统。与 之相比，高压直流供电系统具有扩容方便、可靠性高、 效率高等突出特点，特别对不断增加的高功耗负载，高 压直流供电系统将是一个有发展前途的电源系统结构。
2021/4/9
6
3、高压直流供电的组成
AC200V
DC270V
DC270V
日本NTT公司的由交流200V整流变换为直流270V的系统
2021/4/9
7
4、高压直流供电方案的发展的特点及优势
4.1、可靠性：高压直流可靠性远高于目前UPS； 4.2、效率和节能：n+1的UPS系统考虑谐波的综合因素其负载率不
发展奠定基础；
2021/4/9
19
二、国内高压直流供电的准规范解析
2021/4/9
20
1、准规范的起草背景：
1.1、2009年，工业和信息化部电信研究院、中国电信集团联合国内知名 的通信电源厂商的国内知名专家起草了《通信用240V直流供电系统 技术要求》的征求意见规范稿；
1.2、该技术报告由中国通信标准化协会提出并归口； 1.3、该技术报告参与起草单位：中达电通股份有限公司、广州珠江电信

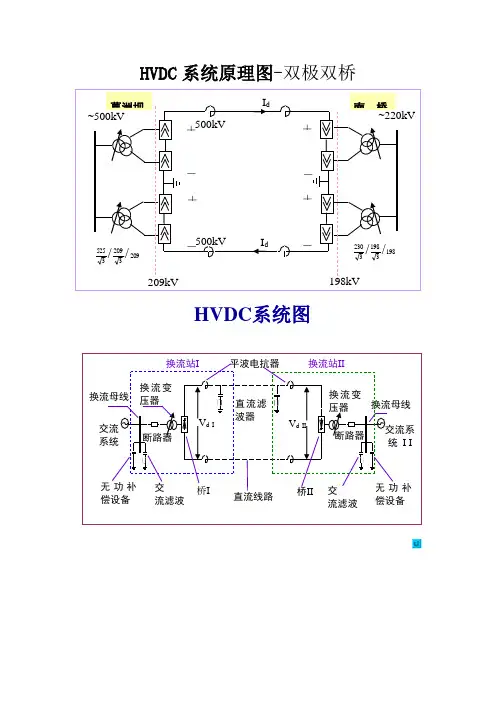

HVDC系统原理图
HVDC系统原理图-双极双桥HVDC系统图第五章 高压直流输电系统的控制特点：分层控制控制的基本原理：整流器终端的功率为：逆变器终端的功率为：HVDC 控制手段：触发脉冲相位控制：调节 换流变分接头控制：调节换流基本控制：保证HVDC 系统正常运行所必需的最低限度的控制。
定电压控制、定电流控制、定触发角控制、定延迟角控制、定熄弧角控制 控制方式的组合：方式（1）：整流器定α控制，逆变器定β控制。
两端换流站均无自动控制功能。
S 点左侧，即整流器的伏安特性：Vdr =Vdor cos α-Id Rcr S 点右侧，包括输电线路和逆变器的伏安特性：当逆变器按定β角运行时，Vd =Vdi+ Id RL=Vdoi cos β+ Id （Rci + RL ）方式（2）：整流器定α控制，逆变器定γ控制 当逆变器按定γ角运行时:Vd =Vdoi cos γ- Id （Rci - RL ）I dE E z ciL cr doi dord R R R V V I -cos cos +-=γαd dr dr I V P =2dL dr d di di I R P I V P -==当受端为弱交流系统时，逆变器外特性的斜率比整流器大，如直线2’,当直流电流稍有增加时，则会引起逆变器的直流电压比整流器的直流电压降得还多，从而使Id 恶性循环地增大，直流系统无法稳定运行，实际中很少采用。
方式（3）：整流器定直流电流控制，逆变器定γ控制 直线1′为整流器的α最小控制特性。
该种控制方式是利用整流器的定电流控制来防止电流的大幅变化，同时利用逆变器定γ控制在逆变器安全运行的条件下保持直流电压最高，从而得到最好的运行经济性能。
直流工程中常采用的方式。
方式（4）：整流器定α控制，逆变器定直流电流控制整流器无自动控制功能，逆变器由电流调节器自动改变β角来保持直流电流恒定，直线1′为整流器定直流电流控制，直线2′为逆变器的定γ最小控制特性。
高压直流输电
高压直流输电
上半桥/ 共阴极半桥
下半桥/共 阳极半桥
正极 共阴极 M
V1 V3 V5
A B C
V4 V6 V2
N
负极
共阳极
桥臂/ 阀臂/ 阀
桥交流端
图1.2 三相全波桥式换流电路原理图
单桥 高压直流输电
Graetz桥
M M
晶闸管 T thyristor
电压：5.5~9kV 电流：1.2~3.5kA
高压直流输电 HVDC
高压直流输电
HVDC的主要元件和基本原理
一、主要元件
换流站I
平波电抗器
换流站II
交流母线 换 流
变压器
Vd I
交流
断路器
系统 I
无功补 偿设备
交 流 桥I 滤波器
直流 滤波器
直流线路
Vd II 桥II
换流 变压器 交流母线
交流系 统I I
交流 滤波器
无功补 偿设备=熄弧超前角= -
=叠弧角=
-
=
-
高压直流输电
二、HVDC的基本原理
整流侧
换流方程
Vd 32Vl cos)(3XcId
逆变侧
Vd3 2Vlco)s(3XcId
高压直流输电
HVDC系统的控制
一、直流系统的控制要求具有下列基本功能： 1、减小由于交流系统电压的变化而引起的直流电流波动。 2、限制最大直流电流，防止换流器受到过载损害；限制 最小直流电流，避免电流间断而引起过电压。 3、尽量减小逆变器发生换相失败的概率。 4、适当地减小换流器所损耗的无功功率。 1.5、正常运行时，直流电压保持在额定值水平，使得当 输送给定功率时线路的功率损耗适当。
高压直流输电系统的结构和元件
高压直流输电系统的结构和元件1.3.1 高压直流联络线的分类高压直流联络线大致可分以下几类：(1)单极联络线；(2)双极联络线；(3)同极联络线。
单极联络线的基本结构如图1.1所示，通常采用一根负极性的导线，而由大地或水提供回路。
出于对造价的考虑，常采用这类系统，对电缆传输来说尤其如此。
这类结构也是建立双极系统的第一步。
当大地电阻率过高，或不允许对地下（水下）金属结构产生干扰时，可用金属回路代替大地作回路，形成金属性回路的导体处于低电压。

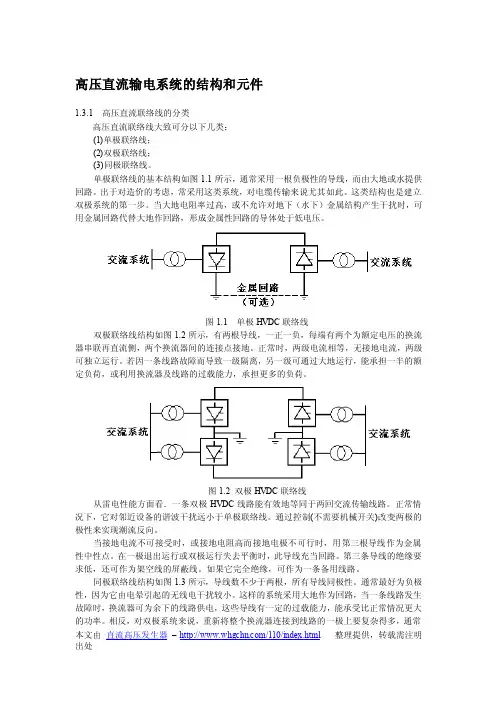

图1.1 单极HVDC联络线双极联络线结构如图1.2所示，有两根导线，一正一负，每端有两个为额定电压的换流器串联再直流侧，两个换流器间的连接点接地。
正常时，两级电流相等，无接地电流，两级可独立运行。
若因一条线路故障而导致一级隔离，另一级可通过大地运行，能承担一半的额定负荷，或利用换流器及线路的过载能力，承担更多的负荷。
图1.2 双极HVDC联络线从雷电性能方面看．一条双极HVDC线路能有效地等同于两回交流传输线路。
正常情况下，它对邻近设备的谐波干扰远小于单极联络线。
通过控制(不需要机械开关)改变两极的极性来实现潮流反向。
当接地电流不可接受时，或接地电阻高而接地电极不可行时，用第三根导线作为金属性中性点。
在一极退出运行或双极运行失去平衡时，此导线充当回路。
第三条导线的绝缘要求低，还可作为架空线的屏蔽线。
如果它完全绝缘，可作为一条备用线路。
同极联络线结构如图1.3所示，导线数不少于两根，所有导线同极性。
通常最好为负极性，因为它由电晕引起的无线电干扰较小。
这样的系统采用大地作为回路，当一条线路发生故障时，换流器可为余下的线路供电，这些导线有一定的过载能力，能承受比正常情况更大的功率。
相反，对双极系统来说，重新将整个换流器连接到线路的一极上要复杂得多，通常本文由直流高压发生器–/110/index.html整理提供，转载需注明是不可行的。
在考虑连续的地电流是可接受的情况下，同极联络线具有突出的优点。
