通信杆安装作业指导书
铁路通信第五章杆塔及基础施工作业指导书
铁路通信第五章杆塔及基础施⼯作业指导书第五章杆塔及基础施⼯作业指导书1. 适⽤范围适⽤于GSM-R数字移动通信⼯程杆塔及基础施⼯。
2. 作业准备2.1 内业技术准备作业指导书编制后，在开⼯前组织技术⼈员认真学习实施性施⼯组织设计，阅读、审核施⼯图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施⼯安全保证措施，对施⼯⼈员进⾏技术交底，对参加施⼯⼈员进⾏上岗前技术培训，⾼空作业考核合格后持证上岗。
2.2 外业技术准备征地完成，各类补偿到位，场地平整，地质勘察资料完备，车站机房、区间机房验收交付，塔材预制完毕，满⾜施⼯队伍进场施⼯需要。
复核铁塔位置与通信图纸设计位置是否⼀致；根据图纸场坪标⾼复核实际场地标⾼是否⼀致。
3. 技术要求铁塔设计使⽤年限50年，为GSM-R数字移动通信⼯程铁塔，该塔设两层⼋⾓平台，设外爬梯，并设护栏，进⼊室内采⽤过桥连接，避雷针地线采⽤镀锌扁钢引下与地⽹焊接。
塔内所有构件均采⽤热镀锌防腐，镀锌质量应符合GB:2694-81标准规定。
设计风速：30m/s 基本风压：0.45KN／M2抗震：8″温度：45℃垂直度：≤1/1500塔单腿最⼤压⼒：330.1 KN塔单腿最⼤拔⼒：256.0 KN塔单腿最⼤⽔平⼒：53.8 KN3.1 铁塔基础3.1.1 基础具有整体性，施⼯前进⾏地质核对，并形成记录。
3.1.2 坑底开挖位置、铁塔基础深度、塔基基底情况及回填、标⾼及塔靴安装位置均符合设计要求。
3.1.3 基础混凝⼟所⽤原材料的规格和强度等级均符合设计要求和相关技术标准的规定，并对混凝⼟基础配料⽐做混凝⼟试块送检。
3.1.4 钢筋绑扎的⽅式、间距与钢筋笼和预埋螺栓的安放位置符合设计要求和相关技术标准的规定。
3.1.5 铁塔基础顶⾯平整，塔靴与基础⾯紧密贴合，允许⽔平误差为3mm。
3.1.6 地脚螺栓露出基础顶⾯长度符合设计要求和相关技术标准的规定。
螺栓垂直、不变形，基础养护期间做好保护。
铁路通信工程设备安装作业指导书
铁路通信工程设备安装作业指导书1.适用范围适用于铁路通信工程中设备安装施工。
2.作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。
制定施工安全保证措施，提出科学合理的应急预案，对参建施工人员进行岗前安全、技术培训，合格后持证上岗；对施工人员进行技术交底。
2.2外业技术准备清理施工场地、做好安装机架前的各种准备工作；进行施工现场调查是否具备设备进场安装条件，收集施工技术资料。
通信设备的安装符合铁运【2010】142号文上道检测的规定。
3、技术要求1.根据项目特点、施工条件、作业环境，编制安全管理措施和质量控制措施。
2.对照设计图纸及现场情况，根据客运专线通信施工规范和作业指南，编制各通信子系统设备安装的作业指导书和技术交底。
3.由专业工程师对各子系统所有参建施工人员进行集中技术交底或现场技术交底及相关施工注意事项的培训并形成记录、存档。
4.开箱检验需要监理工程师进行旁站。
5.光电缆走线架位置偏差不应大于50mm;水平度偏差不应大于2‰；垂直偏差不应大于3mm。
走线架应固定牢固。
6.机柜（架）应垂直，倾斜度偏差应不小于机柜（架）高度的1‰；当相邻机柜（架）互相靠拢时，其间隙不应大于3mm;相邻机柜（架）正立面应平齐。
7.音频配线电缆不小于50MΩ。
8.同轴配线电缆不应小于1000MΩ。
9.音频配线电缆近端串音衰减不小于78dB。
10.配线电缆、电源线应分开布防，间距不小于50mm。
交、直流配线应分开绑扎。
11. 设备配线采用焊接时，焊接后芯线绝缘层应无烫伤。
开裂及后缩现象，绝缘层离开端子边缘露铜不宜大于1mm。
4.施工程序和工艺流程4.1施工程序现场环境调查→设备安装→设备单机调试→设备系统调试。
4.2工艺流程①硬件施工流程图②传输、交换、数调、数据网、视频、动力环境监控、会议电视、应急通信、同步时钟系统调试流程图③GSM-R系统调试流程图5.施工要求5.1走线架安装（1）走线架安装应包括：光、电缆走线架、吊架、爬架及骨列架等。
通信设备安装作业指导书
陕西中交榆佳高速通信设备安装作业指导书编制人：审核人：签收人：中交隧道局榆佳高速公路交通工程项目经理部2013年5月25日通信设备安装施工作业指导书光纤数字传输设备施工工艺一、施工准备1、开箱检查开箱前先检查包装箱有无损坏，设备型号是否相符。
开箱时必须细心,以防损坏设备，开箱后应先检查机架、插件单板有无损坏，是否按合同装箱。
在光纤数字传输设备到达现场后，要对设备的规格、型号、数量以及相应配件进行核对，检查设备的装箱单，确保与工程量清单的数量一致.仔细检查所有设备的配件、附件及备件是否齐全,数量是否满足要求。
检查随机的出厂测试资料与合格证,核对其各项技术与性能指标，确认是否满足标书及相关规范的要求.将随机的合格证、出厂测试资料及开箱检验的结果一起送交监理工程师，对设备进行进场报验。
2、安装环境空间要求机柜设计为前后开门,前后门开门空间均应大于1米，设备最大高度为2．2米。
安装环境空间应考虑能容下数字同步复用设备的主体设备和辅助设备,便于操作和维护.设备安装前,需对机房进行考察，检查机房已具备设备安装的条件。
同时还应准备相关的施工材料如膨胀螺栓、钻头、切割刀片、锯条等。
3、安装工具及所有施工材料通用工具包括：液压钳、活动扳手、套筒扳手、十字螺丝刀、一字螺丝刀、斜口钳、尖嘴钳、镊子、冲击钻、电烙铁、直尺和卷尺、万用表等。
准备构成光纤数字传输系统的全套设备和安装配件，包括汇流条、支架、设备底座（本工程的设备底座必须根据防静电地板的高度及设备的长宽三个因素共同确定，此方案必须到设备安装时才可确定)、保安器、相应的连接器以及所需配线。
同时还应准备相关的施工材料如膨胀螺栓、钻头、切割刀片、锯条等。
二、施工组织负责人：1人工程师：2人技工:6人质检员：1人安全员：1人三、施工内容1、设备安装步骤子架框放置在机架的横梁导轨上，推入机架，用面板螺丝固定在机架立柱上。
电源、风扇插箱及空面板按整机装配图安装。
机架在机房立起到位之前，应将机架底部四个支脚沿逆时针方向旋下,以保证立起之后设备高度保持一致。
铁路通信施工作业指导书
铁路通信施工作业指导书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]通信工程施工作业指导书单位：编制：审核：批准：2011年3月1日发布 2011年4月1日实施目录1一、通信线路建筑作业指导书1.适用范围适用于盘营客专铁路通信工程光电缆敷设、引入及成端，缆沟开挖、光电缆防护施工。
2.作业准备内业准备应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
外业准备施工作业层中所涉及的各种外部技术数据收集，如径路复测等。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
如站前光、电缆槽是否已具备敷缆条件等。
所敷设的光缆应满足铁运【2010】142号文的规定。
3. 技术要求1.施工中要统一标准、统一工艺，组织施工人员进行现场定标。
2.敷设径路按设计要求施工。
3.占用的槽道和位置符合设计要求。
4.槽道内摆放顺直自然。
5.槽内同事敷设多条光电缆时，互不交叉，标识明确。
6.光缆的弯曲半径不小于光缆外径的15倍，铝护套电缆不小于电缆外径的15倍。
7.光缆引入室内时，应在引入井或室内上机架前做绝缘节，室内、室外金属护层及金属加强芯应断开，并彼此绝缘。
8.光缆引入室内应终端在光配线架或光终端盒上。
9.引入室内的光缆应固定安装牢固。
10.光电缆引入时不同型号、规格的光电缆上、下行标识应清晰、准确。
11.室内电缆分线盒安装在墙上时，分线盒安装位置符合设计要求，引入口到分线盒的电缆应采取防护措施。
12.成端电缆的芯线应编把，芯线宜保持原有扭矩。
13.光缆终端接续光缆终端接续是指光缆进入机房后，在光缆配线架（ODF架）或终端盒上与光尾纤进行收容接续，从而将需要的光纤下站后为传输提供通道。
光缆终端接续在ODF架安装完毕后进行。

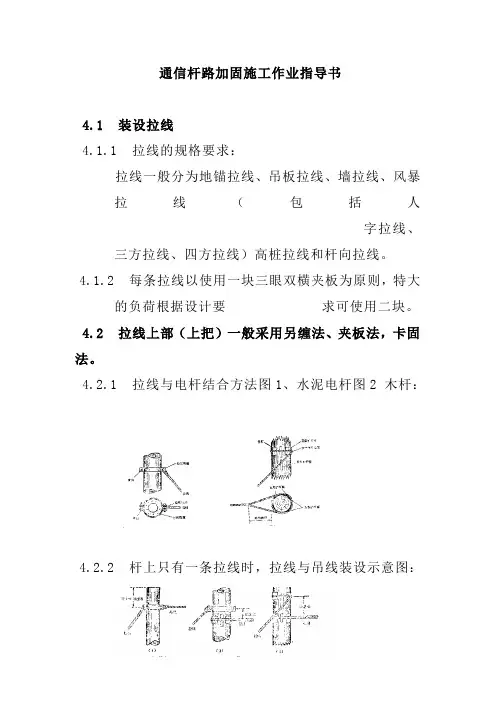

通信杆路加固施工作业指导书
通信杆路加固施工作业指导书4.1 装设拉线4.1.1 拉线的规格要求：拉线一般分为地锚拉线、吊板拉线、墙拉线、风暴拉线（包括人字拉线、三方拉线、四方拉线）高桩拉线和杆向拉线。
4.1.2 每条拉线以使用一块三眼双横夹板为原则，特大的负荷根据设计要求可使用二块。
4.2 拉线上部（上把）一般采用另缠法、夹板法，卡固法。
4.2.1 拉线与电杆结合方法图1、水泥电杆图2 木杆：4.2.2 杆上只有一条拉线时，拉线与吊线装设示意图：4.2.3 杆上有二层吊线且装设二条式V型拉线时，装设示意图：4.2.4 拉线上把另缠法，如图所示，规格尺寸见表：4.2.5 拉线上把夹板法规格如图所示：4.2.6 卡固法：用M10钢绞线卡子卡固，此种方法对7／2.6，7／2.6，7／3.0三种钢级线均可使用见下图：4.2.7 上述拉线上把三种方法规格充许偏并差±0.4CM，但累计偏差应不大于1CM。
4.3 拉线中把4.3.1 拉线上部与地锚连接部位称拉线中把收紧后，应按规定进行缠扎。
4.3.2 拉线中把与地锚连接处，应按拉线程式装置拉线衬环，衬环应在拉线弯回处，缠扎应符合下列规定如图表： 拉线中把缠扎，夹固规格表:(单位:毫米)类 别 拉线 程式缠夹、物品种 首 节间 隔末 节全 长钢线 留长另 缠法 7／2.2 3.0钢线 100 约330 100 600 1007／2.6 3.0钢线 150 约280 100 600 1007／3.0 3.0钢线150 约230 150 600 100 2＊7／ 4.0钢150 约260 1006001002.2 线2＊7／2.6 4.0钢线150 约210 150 600 1002＊7／3.0 4.0钢线200 约310 150 800 150V型2＊7／3.0 4.0钢线250 约280 150 800 150夹板法7／2.2φ7夹板1块约230 100 600 100 7／2.6φ7夹板1块约100 150 600 100 7／3.0φ9夹板2块中隔30约300 100 600 100拉线中把钢绞线尾端均用1.6毫米钢线缠扎5 圈。

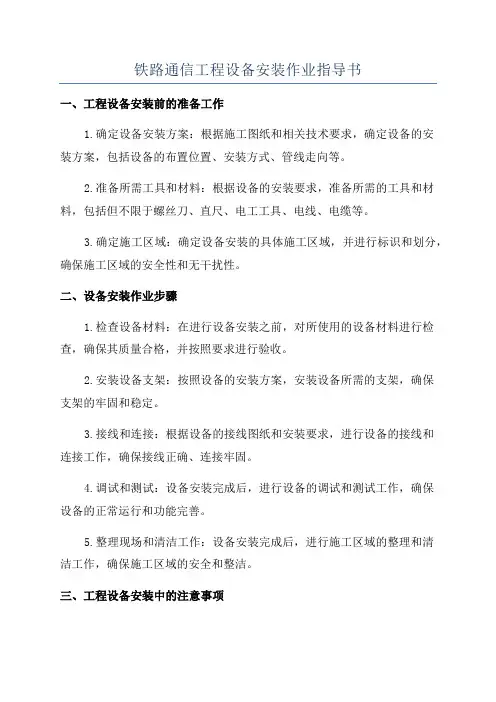

铁路通信工程设备安装作业指导书
铁路通信工程设备安装作业指导书一、工程设备安装前的准备工作1.确定设备安装方案：根据施工图纸和相关技术要求，确定设备的安装方案，包括设备的布置位置、安装方式、管线走向等。
2.准备所需工具和材料：根据设备的安装要求，准备所需的工具和材料，包括但不限于螺丝刀、直尺、电工工具、电线、电缆等。
3.确定施工区域：确定设备安装的具体施工区域，并进行标识和划分，确保施工区域的安全性和无干扰性。
二、设备安装作业步骤1.检查设备材料：在进行设备安装之前，对所使用的设备材料进行检查，确保其质量合格，并按照要求进行验收。
2.安装设备支架：按照设备的安装方案，安装设备所需的支架，确保支架的牢固和稳定。
3.接线和连接：根据设备的接线图纸和安装要求，进行设备的接线和连接工作，确保接线正确、连接牢固。
4.调试和测试：设备安装完成后，进行设备的调试和测试工作，确保设备的正常运行和功能完善。
5.整理现场和清洁工作：设备安装完成后，进行施工区域的整理和清洁工作，确保施工区域的安全和整洁。
三、工程设备安装中的注意事项1.安全第一：在进行设备安装作业时，要牢记安全第一的原则，严格遵守安全操作规程，保障人员和设备的安全。
2.严格按照设计和规范进行施工：设备安装作业要严格按照设计图纸和相关规范进行施工，确保设备的安装质量和施工效果。
3.防止干扰和损坏：在设备安装作业过程中，要注意防止其他施工作业和运输活动对设备的干扰和损坏，保证设备的完好性。
4.定期维护和检修：设备安装完成后，要定期进行设备的维护和检修工作，及时排除故障和隐患，保障设备的正常运行。
5.环保和工地卫生：在设备安装作业过程中，要对施工现场的环境进行保护和整理工作，保持工地的卫生和环境的整洁。
总结：通过上述工程设备安装作业指导书，能够对铁路通信工程设备的安装作业进行全面指导，确保设备安装的质量和施工的安全性，提高工程的成功率和效益。
同时，要注重对设备安装人员的培训和技能提升，提高他们的工作能力和专业素质。
通信管道工程施工作业指导书
目录第一章总则第二章常用材料及工具规格检验第三章通信管道工程施工作业第四章人（手）孔、通道的构筑第五章安全文明施工注意事项第六章工程验收第一章总则1。
1 本标准根据“YDJ39—90通信管道工程施工及验收技术规范”的原则,结合北京地区的特点编制而成.1。
2 本标准适用于北京地区通信管道的新建、扩建和改造工程的施工，也可用于质量检查、随工检验。
1。
3 凡本标准未列入的工作内容，施工时应按照设计规定的要求进行。
1。
4 在施工过程中，管理人员和施工人员应严格执行本标准，确保工程质量，确保安全生产，严格随工检验及隐蔽工程检验；并做好通信管道工程的原始记录工作。
1。
5 竣工验收工作应执行建设单位的相关规定，并参照本标准要求，对不合格项目应由施工单位组织返修,并视情节扣分。
第二章常用材料及工具规格检验2.1 水泥及水泥制品a. 目前市话管道工程施工中选用水泥有普通硅酸盐水泥、火山灰硅酸盐水泥、矿渣硅酸盐水泥三种，一般选用标号为325＃水泥。
b.水泥从出厂到使用，不宜超过三个月.已受潮、变质、结块的水泥严禁使用。
c。
水泥制品应有出厂检验合格证.进场后要逐个逐块检查,其规格应符合设计要求，水泥制品表面应平整光滑、无破损及断裂.d。
水泥制品应达到养护标准，没有达到养护标准的严禁施工中使用。
e. 水泥管道的管身应完整，不缺棱角；管孔的喇叭口必须圆滑，管孔内壁应平滑无凹凸、起伏等缺陷；管体表面的裂纹(指纵横向）长度小于50mm，超过50mm的不宜整块使用；管块的管孔外缘缺边应小于20mm，但外缘缺角,其边长小于50mm的，可以修补后使用。
f。
水泥基础应完整光滑，表面无裂纹，基础有缺角不大于20cm,修补后可使用。
g.人孔上覆板的钢筋配制、加工、绑扎以及混凝土的标号应附和设计图纸的规定.要求上覆表面完整、平滑，无塌陷、裂纹。
2.2 混凝土及水泥砂浆a。
配制混凝土所用的水泥、砂石配料比应符合设计要求及使用标准。
不同种类、标号的水泥不得混合使用。
3通信铁塔安装工程作业指导书
通信铁塔安装工程作业指导书一、塔体安装质量控制（一）通信建设工程验收标准规范1.塔桅钢构件应符合设计要求和本规范的规定。
运输、堆放和吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补。
2.塔桅钢构件应符合设计要求和本规范的规定。
运输、堆放和吊装等造成的钢。
3.构件变形及涂层脱落，应进行矫正和修补。
检验方法：用拉线、钢尺现场实测或观察。
检查数量：按构件数抽查10%，且不应少于10个。
4.桅杆的拉线地锚应符合设计要求。
拉线与拉线棒应呈一直线，拉线的对地夹角允许偏差应为1度，拉线水平投影间的夹角误差值应5 度。
检查数量：全数检查。
检验方法：用钢尺、经纬仪检查。
5.自立式塔架塔身中心垂直倾斜不得大于全塔高度的1／1500对于单管塔、桅杆中心垂直倾斜不得大于全塔高度的1／750。
检查数量：垂直度双向检测。
检验方法：用经纬仪、钢尺现场实测。
6.爬梯踏步杆向前100mm—150mm范围内不应有构件阻挡，爬梯不得向内有尖角突出。
检查数量：全程检查。
检验方法：目测或攀登爬梯实测。
7.每安装完一段塔段后，必须按表6-1规定的值进行校正，继续安装上一塔段时，应考虑下一塔段的偏差值。
检查数量：垂直度双向、全部塔柱柱顶标高、全部对角线。
检验方法：用钢尺、水准仪、经纬仪检查。
备注: H为塔脚基础顶面至避雷针安装的处的垂直距离；h为塔体相邻两层之间的垂直距离。
8.采用法兰连接的节点，法兰接触面的贴合率不低于75%，用0.3mm 塞尺检查，插入深度的面积之和不得大于总面积的25%，边缘最大间隙不得大于0.8mm。
超过时应用垫片垫实，垫片应镀锌，并作防腐处理。
9.采用结点板连接的节点，相接触的两平面贴合率不低于75%，用0.3mm塞尺检查，插入深度的面积之和不得大于节点面积的25%。
10.馈线过桥架的位置、强度应符合设计要求，并应与钢塔结构构件牢固连接。
馈线过桥架要一定的倾斜度，靠馈线窗一端应略高于铁塔一端，斜度0.5%～1%左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
规范通信杆安装组立作业方法，消除安全隐患、提高施工质量，保证施工安全。
2 适用范围
适用于公司通信杆现场安装作业。
3 职责
3.1营销部：负责协调施工场地、组织安装队伍及单管通信塔售后等工作；
3.2技术研发部：负责对通信杆安装提供技术支持；
3.3品保部：负责对通信杆质量及现场安装中出现的质量问题提供可追溯性的质量支持；
3.4铁塔安装队：负责本作业指导书的具体实施工作。
4 术语
4.1通信杆：由单根钢管构成的自立式高耸钢结构，其主体多为圆形或多边形截面焊接钢管。
单管塔通常有双轮景观塔、灯杆景观塔、路灯杆塔、插接式单管塔、外爬支架式单管塔、仿生树等类型；
4.2双轮景观塔：单根大直径钢管和两个装饰轮子构成的自立式高耸钢结构；
4.3灯杆景观塔：单根大直径钢管和装饰灯构成的自立式高耸钢结构；
4.4拉线塔（桅杆）：由立柱和拉线构成的高耸钢结构，拉线塔通常有拉线桅杆和增高架等类型；
4.5铁塔高度：铁塔塔脚底板底面至塔顶避雷针安装处的垂直距离。
6 内容
6.1 人员配备
6.2主要施工机械及工器具配备
6.3材料及技术准备
6.3.1 对进入现场的塔材按照发货清单和图纸进行清点和检验。
6.3.2 机具设备、施工场地及水、电、道路能满足连续施工要求。
6.3.3 构件安装前，确保基础和地脚螺栓已通过验收且必须取得基础验收的合格资料（锚栓分度圆直径、螺栓间距和水平标高等）。
6.3.4根据基础验收资料复核锚栓分度圆直径、螺栓间距和水平标高等各项数据，并标注在基础面上。
6.3.5 考察地形和基础周围环境，对施工场地进行平整，对影响吊车吊装施工范围内的障碍物应事先采取措施进行清理或避让。
6.3.6 根据塔体的主杆高度，选用合适的起重机，确定设备进出的主要路线和起重机停车位置。
6.3.7 确定现场杆体组装的位置(若有平台还需确认平台组装位置)，确定塔体起吊中心线距离。
6.3.8露出基础顶面的螺栓在单管塔安装前，应采取防锈措施，并妥善保护，防止螺栓锈蚀与损伤。
6.4 地面组装
6.4.1 地面组装位置以适合吊车或座地抱杆起吊为原则，杆塔的单件质量应小于吊车额定起重量，同时注意起重量大小与伸臂长度的关系，组装好的构件必须在吊车允许起吊半径范围内。
6.4.2 地面组装时应考虑好组装形成的吊件重心位置及吊环固定位置，根据施工现场的情况、构件有无方向限制等确定构件布置位置，留出操作空间方便吊环、钢丝绳固定及方向控制。
6.4.3当采用螺栓连接构件时，螺杆应与构件面垂直，螺栓头平面与构件不应有空隙，螺母拧紧后，螺杆露出螺母的长度，对单螺母者应不小于两个螺距，对双螺母可与丝扣平齐。
6.4.4螺栓连接时，必须按图纸要求，选择正确的螺栓规格（螺栓级别、长度、垫片配置等），并且确保螺栓紧固到位。
6.4.5各构件应组装牢固，出现空隙时应设置垫圈或垫板（当垫圈数量超过 2个或 8mm 时应采用垫板）。
6.4.6爬梯安装
6.4.6.1 爬梯脚钉向前100mm、向上150mm范围内不应有构件阻挡；
6.4.6.2爬梯不得有向内的尖角凸出；
6.6 杆体吊装
6.6.1 正式吊装前，必须进行试吊。
6.6.2 根据杆段长度、重量及地形条件确定吊装方案，按自下而上的次序，塔段分段单独安装，同时按逐节测量和校正纠偏的步骤进行。
6.6.3 插接杆吊装时，杆体口径小端吊耳分别固定两个吊环（单只承重重量5t以上），用两根Φ15mm或以上钢丝绳起吊。
在塔段就位时，爬梯或爬钉在同一方向，且根据杆体上标识的套接尺寸线判断两段杆体套接是否到位。
6.6.4 内法兰杆吊装时，杆体小端内法兰固定两个吊环（单只承重重量5t以上）用两根15mm或以上钢丝绳起吊。
在塔段就位时，用定位销直接插入两段塔体内法兰的螺孔内，以确保塔体的相对位置，确保安装正确、不错位。
6.6.5安装好底部塔体后，及时调整垂直度，确保单管塔塔体垂直度在规定许可范围内，再进行下道工序的安装。
6.6.5.1单管塔的整体垂直度偏差不应大于H/1500；每节的垂直度偏差不应大于h/750。
6.6.5.2单管塔底法兰与基础间的预留空隙（为调整底法兰、底板水平高差而预留的空隙），在安装校正后七日内且主要负荷加载之前应用高一级的微膨胀细石混凝土浇筑密实。
6.6.5.3单管塔安装调试完毕后，塔脚处的塔脚板及地脚锚栓宜用 C15 混凝土封闭（保护层厚度应≥ 50mm）。
6.6.6 单管塔上下段相对扭转角不得大于±1°，绝对扭转角不得大于2°
6.7 塔体安装
6.7.1塔体采用法兰连接时，法兰面应保证 75％紧密贴合（用 0.3mm 塞尺插入面积应小于全部贴合面的 25%），边缘间隙最大不超过 2mm。
6.7.2插接连接的单管塔塔体套接长度根据杆体上标记的套接尺寸线判断套接是否到位。
正误差不得超过设计套接长度的 5%，且不允许有负误差。
套接部位接触面贴合率应确保达到 75%。
6.7.3 楼顶塔采用植筋螺栓时，必须严格按照植筋胶厂方规定的要求施工，尤其注意基材温度和对应的安装时间。
6.7.4单管塔杆体在运输吊运过程中，不应有凹瘪和凸鼓。
如凹瘪凸鼓≥±5mm时，应先校正后安装。
6.7.5平台安装
6.7.5.1平台应在地面上与装平台的杆段组装好后，整体起吊；
6.7.5.2平台平面水平度偏差应≤20mm；
6.7.5.3平台梁上表面内外的相对高差应≤20mm；
6.7.5.4平台面板在1m范围内的凹凸变形≤6mm。
6.8 防雷接地
6.8.1楼顶塔防雷装置的防雷线（避雷线）、引下线及杆塔等金属材料，需先经调直后安装。
引下线支持卡子的间距要均匀。
6.8.2避雷引下线与建筑物的其它金属部分（如透气管、雨水管等）接近时，应做好互相连接。
6.8.3接地装置按设计图纸施工，并确保：
6.8.3.1接地体的埋设深度≥0.8米；
6.8.3.2垂直接地体的长度≥2.5米；
6.8.3.3垂直接地体的间距≥5米。
6.8.4接地体埋设位置应在距建筑物3米以外，并注意不应在垃圾、灰渣等地埋设。
接地体埋设后的回填土应分层夯实。
6.8.5接地体、避雷线及引下线的连接必须用焊接。
焊接处应补涂沥青防腐。
6.8.6所有防雷装置的各种金属件必须镀锌，锌层要均匀。
6.8.7电气设备的金属外壳均应做好接地。
6.8.8铁塔与基础防雷接地网应可靠焊接，焊接截面积不小于接地扁钢的横截面。
焊缝应按设计要求做防腐处理。
7 相关记录
7.1《通信铁塔安装注意事项记录表》（GH/FM/JS-23）
8 引用文件
8.1《移动通信工程塔桅结构验收规范》(YD/T 5132)
8.2《通信铁塔技术要求V1.1》 (Q/ZTT 1001)
8.3《通信铁塔标准图集 V1.3》。
