柱尺寸估算
框架柱截面的估算方法
框架柱截面的估算方法框架柱截面的估算方法是一种用于确定结构柱的强度和稳定性的方法。
在建筑和土木工程中，结构柱是一种重要的结构元素，它可以承受垂直荷载和水平荷载，并将这些荷载传递到地基上。
因此，准确估算柱截面的尺寸和性能对于确保结构的安全性至关重要。
在进行框架柱截面估算之前，首先需要了解柱所受到的设计荷载。
通常，设计荷载包括垂直荷载、水平荷载、温度荷载等。
垂直荷载包括建筑物的自重和加荷重，而水平荷载是由风荷载和地震荷载引起的。
温度荷载是由于温度变化引起的结构变形。
在估算柱截面尺寸时，一般采用以下几种方法：1.经验法：这是一种基于经验和实践的估算方法，通常适用于一般建筑中的柱。
根据经验公式，可以通过柱的所需强度和所受荷载来计算柱的尺寸。
这种方法的优点是简单易用，但缺点是不够准确，不能满足特殊结构的要求。
2.线性弹性理论：基于材料的线性弹性性质，可以使用静力学和弹性力学的原理来估算柱截面的尺寸。
这种方法需要考虑柱的截面形状、钢筋配筋、截面的受压和受拉区域以及材料的弹性模量等参数。
通过求解平衡方程和应力平衡方程，可以得到柱的尺寸。
3.非线性分析：对于复杂的结构和动力荷载，线性弹性理论无法准确估算柱的尺寸和性能。
在这种情况下，可以采用非线性分析方法，例如有限元方法和塑性分析。
这种方法可以考虑材料的非线性行为和结构的非线性响应。
通过使用计算机软件进行数值模拟，可以得到柱的精确尺寸和性能。
在估算柱截面时，还需要考虑柱的稳定性。
柱的稳定性是指柱在荷载作用下不发生屈曲和侧扭的能力。
柱的稳定性可以通过考虑截面的几何形状、配筋和约束条件来评估。
一般来说，柱的稳定性应满足一定的几何状况和配筋要求，例如柱截面应为矩形或正方形，并采用足够的钢筋配筋。
总之，框架柱截面的估算方法是一种重要的结构设计方法，需要考虑柱的所受荷载、尺寸、强度和稳定性等因素。
根据设计需求和结构要求，可以选择适合的估算方法，并使用计算机软件进行相关计算和分析。

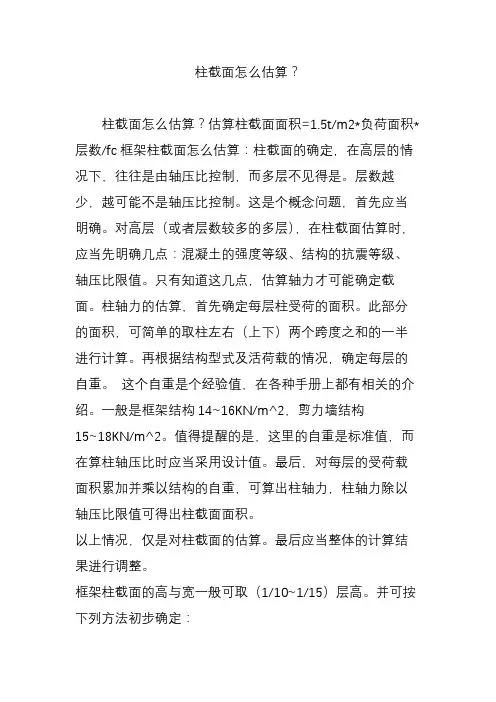

柱截面怎么估算
柱截面怎么估算？柱截面怎么估算？估算柱截面面积=1.5t/m2*负荷面积*层数/fc框架柱截面怎么估算：柱截面的确定，在高层的情况下，往往是由轴压比控制，而多层不见得是。
层数越少，越可能不是轴压比控制。
这是个概念问题，首先应当明确。
对高层（或者层数较多的多层），在柱截面估算时，应当先明确几点：混凝土的强度等级、结构的抗震等级、轴压比限值。
只有知道这几点，估算轴力才可能确定截面。
柱轴力的估算，首先确定每层柱受荷的面积。
此部分的面积，可简单的取柱左右（上下）两个跨度之和的一半进行计算。
再根据结构型式及活荷载的情况，确定每层的自重。
这个自重是个经验值，在各种手册上都有相关的介绍。
一般是框架结构14~16KN/m^2，剪力墙结构15~18KN/m^2。
值得提醒的是，这里的自重是标准值，而在算柱轴压比时应当采用设计值。
最后，对每层的受荷载面积累加并乘以结构的自重，可算出柱轴力，柱轴力除以轴压比限值可得出柱截面面积。
以上情况，仅是对柱截面的估算。
最后应当整体的计算结果进行调整。
框架柱截面的高与宽一般可取（1/10~1/15）层高。
并可按下列方法初步确定：1、估算公式：Ac>=Nc/(a*fc)其中：a----轴压比（一级0.7、二级0.8、三级0.9，短柱减0.05）fc---砼轴心抗压强度设计值Nc---估算柱轴力设计值2、柱轴力设计值：Nc=1.25CβN其中：N---竖向荷载作用下柱轴力标准值（已包含活载）β---水平力作用对柱轴力的放大系数七度抗震：β=1.05、八度抗震：β=1.10 C---中柱C＝1、边柱C＝1.1、角柱C＝1.23、竖向荷载作用下柱轴力标准值：N=nAq其中：n---柱承受楼层数A---柱子从属面积q---竖向荷载标准值（已包含活载）框架结构：10~12（轻质砖）、12~14（机制砖）框剪结构：12~14（轻质砖）、14~16（机制砖）筒体、剪力墙结构：15~18单位：KN/(M*M)4、适用范围轴压比控制小偏心受压或轴心受压柱的破坏，因此适用于高层建筑中的底部楼层柱截面的估算。
钢结构梁柱估算
钢结构梁柱估算梁的设计：1.型钢梁设计由梁的荷载和支承情况根据内力计算得到梁的最大弯矩，根据选用的型钢材料确定其抗弯强度设计值，由此求得所需要的梁净截面抵抗矩，然后在型钢规格表中选择型钢的型号。
最后对选定的型钢梁截面进行强度、刚度和整体稳定验算。
2.组合梁设计梁的截面选择步骤为：估算梁的高度（一般用经济高度）、确定腹板的厚度和翼缘尺寸，然后验算梁的强度、稳定和刚度。
柱的设计：1.实腹柱设计截面选择的步骤如下：（1）假定柱的长细比，一般在50―90范围之内，轴力大而长度小时，长细比取小值，反之取大值；（2）根据已假定的长细比，查得轴心受压稳定系数。
然后根据已知轴向力和钢材抗压强度设计值求得所需截面积；（3）求出截面两个主轴方向所需的回转半径（根据已知的两个方向的计算长度和长细比）；（4）由此计算出截面轮廓尺寸的高和宽；（5）通过求得的截面面积和宽以及高，再根据构造要求、钢材规格等条件，选择柱的截面形式和确定实际尺寸；（6）验算实腹柱的截面强度、刚度，整稳和局稳；2.格构柱设计截面选择的步骤如下：（1）假定长细比，一般在50―90之间；（2）计算柱绕实轴整体稳定，用与实腹柱相同的方法和步骤选出肢件的截面规格。
根据假定的长细比，查稳定系数，最后确定所需的截面面积；（3）计算所需回转半径；（4）算出截面轮廓尺寸宽度和高度；（5）计算虚轴长细比；通过求得的面积、高度和宽度以及考虑到钢材规格及构造要求选择柱的截面形式和确定实际尺寸。
（6）强度、刚度和整稳验算；（7）缀条设计和缀板设计；回转半径就是惯性半径。
定义：任意形状截面的面积为A，则图形对y轴和z轴的惯性半径分别为iy=sqrt(Iy/A),iz=sqrt(Iz/A).特征：惯性半径是对某一坐标轴定义的；惯性半径的量纲为长度的一次方，单位为M；惯性半径的值恒为正。
用处：1,惯性矩Ix,回转半径ix=sqrt（Ix/A),长细比λx=lox/ix,截面验算：局部稳定b/t=(10+0.1λ)sqrt(235/fy);h0/tw=(25+0.5λ)sqrt(235/fy).2,知道了柱子的轴力和计算长度-假定长细比初步估计截面-选定截面计算长细比，回转半径惯性矩等-截面验算。
柱的算量流程
柱的算量流程
柱的算量流程如下：
1.确定柱子的形状和尺寸。
这些信息可以从建筑图纸或者现场测量中获得。
2.计算柱子的截面积。
根据柱子的形状，可以使用不同的公式来计算截面积。
例如，矩形柱子的截面积=长×宽；圆形柱子的截面积=π×半径的平方。
3.根据柱子的高度和截面积计算柱子的体积。
柱子的体积=高度×截面积。
4.计算柱子的重量。
柱子的重量=密度×体积。
柱子的密度可以从物理参考书中查找或询问供应商。
5.计算柱子的材料和人工费用。
柱子的材料费用包括水泥、钢筋、木材等材料的成本，人工费用则根据当地的劳动力市场情况进行估算。
6.将以上计算结果进行汇总，形成柱子的清单及投资成本。
柱子截面尺寸确定
n—演算截面以上楼层层数。
由式（4-11） N/（fcAc）≤[μN] 得 Ac ≥N/[μN]×fc
由《抗规》知，框架柱按二级抗震等级设计时，其混凝土强度等级不应低于C20。在本设计中框架梁和柱的混凝土强度等级均采用C30。
由《建筑抗震设计》教材第四章第七节知矩形截面框架柱的截面尺寸宜符合以下两点要求：
同理，取次梁高度h＝600mm；次梁宽度b＝300mm。
（2）在五层学术报告厅抽柱处采用井字形楼盖，相邻次梁间距为2500mm和2800mm（井字梁间距一般在2米左右）。
井字梁截面高度：h＝L/16＝7500/16＝469mm，取h＝600mm;
井字梁截面宽度：b＝（1/2～1/3）h＝（1/2～1/3）×600＝(300～200)mm，取h＝300mm。
截面的宽度和高度均不宜小于300mm；
截面长边与短边的边长比不宜大于3。
为此，对于首层选用800mm×800mm，部分采用900mm×900mm。
对于其他层，考虑到施工方便，柱截面不宜变化太多。通过初步估算以及PKPM验算，最终确定框架的截面尺寸为：
首层-八层：选用800mm×800mm，部分采用900mm×900mm。
楼梯休息平台板取100mm，其他板厚均采用120mm。
柱截面尺寸
柱截面尺寸初选，要同时满足最小截面、侧移限值和轴压比等诸多因素影响。一般可通过满足轴压比限值惊醒截面估计。
由《建筑抗震规范》（GB50011-2001）第6.3.7条和表6.3.7知，当抗震等级为三级时，框架柱的轴压比最大限值[μN]为0.9。
由《混凝土结构设计》教材第281页（4-11）和式（4-12）估算框架柱的截面尺寸：
估算柱梁板截面大小的方法
N—地震作用组合下柱的轴向压力设计值；
β—考虑地震作用组合后柱的轴向压力增大系数，边柱取
1.3，等跨内柱取
1.2；F—按简支状态计算的柱的负载面积。
本设计柱网尺寸大部分为
7.5m×
7.5m，部分
8.4m×
8.4m。
gE—折算在单位建筑面积上的重力荷载代表值，可近似取12-15KN/ m2；在此取gE＝12 KN/ m2。
混凝土结构设计规范中规定了确定板厚的方法：
简支单向板；两端连续单向板；简支双向板；多跨连续双向板。为了设计偏于安全，对所有的板厚均按h/L＝进行估算。
楼梯休息平台板取100mm，其他板厚均采用120mm。
6、楼梯厚度一般取L/30且不小于100，梯板跨度一般不宜大于4500
7、将斜板底法向的最小厚度取作板的计算厚度t，一般取作～’,l0’为梯段斜长(板式楼梯)。
一、柱子截面
1、根据轴压比公式n= N/（fc*Ac）估算柱子截面大小，公式为每平米
1.5吨(一般以每平米
1.5～2吨的重量来保守估算)X柱子支撑的板面积X柱子支撑层数X荷载组合调整系数[(
1.2恒+
1.4活)/(恒+活)≈
5～
1.26]/轴压比(三级抗震
0.9)/稳定系数(
0.9)/fc，例如：15x（7x6）。其中混凝土强度设计值fc的估算方法，即强度型号的一半再减去1，就约等于强度设计值，例如：≈11.9。
2.0～
3.5，对T形截面一般取
2.5～
4.0。
5、xx截面尺寸
框架xx（主xx）截面尺寸：
主梁截面高度：
h＝（～）L＝（～）×8400＝(840～700)mm，取h＝800mm;
柱子截面估算方法
一．框架结构是多次超静定结构,只有确定了构件截面尺寸后才能进行精确的分析计算。
框架柱截面怎么估算：框架柱截面的高与宽一般可取（1/10~1/15）层高。
并可按下列方法初步确定。
1。
按轴压比要求又轴压比初步确定框架柱截面尺寸时，可按下式计算：µN = N/Acfc式中µN ----- 框架柱的轴压比Ac -------框架柱的截面面积f c--------柱混凝土抗压强度设计值N---------柱轴向压力设计值柱轴向压力设计值可初步按下式估算:N = γGqSnα1α2β式中: γG -----竖向荷载分项系数q---------每个楼层上单位面积的竖向荷载,可取q=12~14KN/m²S--------柱一层的荷载面积n---------柱荷载楼层数α1------考虑水平力产生的附加系数,风荷载或四级抗震时α1=1.05,三~一级抗震时α1=1.05~1.15α2------边角柱轴向力增大系数,边柱α2 =1.1,角柱α2 =1.2β------柱由框架梁与剪力墙连接时,柱轴力折减系数,可取为0.7~0.8框架柱轴压比µN的限值宜满足下列规定:抗震等级为一级时, 轴压比限值0.7抗震等级为二级时, 轴压比限值0.8抗震等级为三级时, 轴压比限值0.9抗震等级为四级及非抗震时, 轴压比限值 1.0 Ⅳ类场地上较高的高层建筑框架柱,其轴压比限值应适当加严,柱净高与截面长边尺寸之比小于4时,其轴压比限值按上述相应数值减小0.05。
2。
按柱截面最小尺寸高层建筑框架柱的最小尺寸hc不宜小于400mm,柱截面宽度bc不宜小于350mm,柱净高与截面长边尺寸之比宜大于4。
二．柱截面的确定，在高层的情况下，往往是由轴压比控制，而多层不见得是。
层数越少，越可能不是轴压比控制。
这是个概念问题，首先应当明确。
对高层（或者层数较多的多层），在柱截面估算时，应当先明确几点：混凝土的强度等级、结构的抗震等级、轴压比限值。
如何估计钢梁柱截面尺寸
如何估计钢梁柱截面尺寸估计钢梁和柱截面尺寸是结构设计的关键步骤之一、这些尺寸的准确估计可以确保结构的安全性和稳定性。
以下是一种常见的方法来估计钢梁和柱截面尺寸。
1.确定荷载：首先，需要确定施加在钢梁和柱上的荷载。
这些荷载可能包括自重、活载、风载、地震载等。
根据设计标准或规范，了解要施加的荷载类型和大小。
2.确定承载能力：在估计截面尺寸之前，需要先了解钢材的承载能力。
这些数据可以从制造商提供的技术手册或钢材制造标准中获得。
或者，也可以通过实验室测试来获得材料的强度和刚度信息。
3.选择适当的截面形状：根据具体的设计要求，选择适合的截面形状。
常见的钢梁截面形状有I形梁、H形梁、角钢和工字钢等。
钢柱的截面形状可以是圆形、方形、矩形等。
4.计算弯曲和剪切力：根据施加在截面上的荷载，计算出弯曲力和剪切力。
这些力对于确定截面尺寸至关重要。
5.弯曲力的估算：根据钢梁的几何形状、施加荷载的类型和位置，可以使用静力学原理进行弯曲力的估算。
通常，这涉及到计算弯矩和截面模量等参数。
6.剪切力的估算：剪切力是指施加在钢梁或柱截面上的横向力。
根据施加荷载的类型和位置，可以使用静力学原理进行剪切力的估算。
通常，这涉及到计算剪力和截面的抗剪能力等参数。
7.估计截面尺寸：根据已知的荷载类型、承载能力、弯曲力和剪切力，可以通过代数和几何的方法估计钢梁和柱的截面尺寸。
此过程通常涉及将计算出的力和截面特性相匹配，以获得适当的截面尺寸。
8.考虑设计标准和规范：在估计截面尺寸的过程中，需要考虑适用的设计标准和规范。
这些标准和规范可以提供对截面尺寸的最小要求，以确保结构的安全性和稳定性。
9.优化设计：一旦估计出初步的截面尺寸，可以对设计进行优化。
这可以包括调整截面尺寸，增加材料的使用效率，从而减少结构的重量和成本。
总之，估计钢梁和柱截面尺寸是一项复杂的任务，需要综合考虑材料的强度和刚度、施加的荷载、几何形状以及适用的设计标准和规范等因素。
最终的截面尺寸选择需要确保结构的安全性、稳定性和经济性。
