土和灰土挤密桩施工

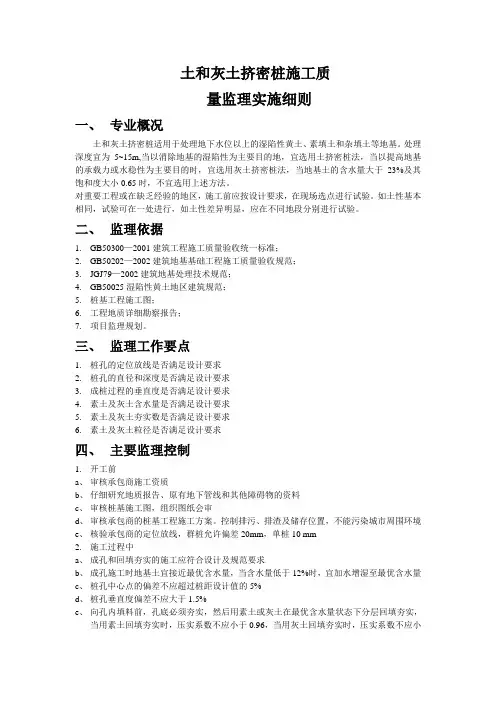

土和灰土挤密桩施工质量监理实施细则
土和灰土挤密桩施工质量监理实施细则一、专业概况土和灰土挤密桩适用于处理地下水位以上的湿陷性黄土、素填土和杂填土等地基。
处理深度宜为5~15m,当以消除地基的湿陷性为主要目的地，宜选用土挤密桩法，当以提高地基的承载力或水稳性为主要目的时，宜选用灰土挤密桩法，当地基土的含水量大于23%及其饱和度大小0.65时，不宜选用上述方法。
对重要工程或在缺乏经验的地区，施工前应按设计要求，在现场选点进行试验。
如土性基本相同，试验可在一处进行，如土性差异明显，应在不同地段分别进行试验。
二、监理依据1.GB50300—2001建筑工程施工质量验收统一标准；2.GB50202—2002建筑地基基础工程施工质量验收规范；3.JGJ79—2002建筑地基处理技术规范；4.GB50025湿陷性黄土地区建筑规范；5.桩基工程施工图；6.工程地质详细勘察报告；7.项目监理规划。
三、监理工作要点1.桩孔的定位放线是否满足设计要求2.桩孔的直径和深度是否满足设计要求3.成桩过程的垂直度是否满足设计要求4.素土及灰土含水量是否满足设计要求5.素土及灰土夯实数是否满足设计要求6.素土及灰土粒径是否满足设计要求四、主要监理控制1.开工前a、审核承包商施工资质b、仔细研究地质报告、原有地下管线和其他障碍物的资料c、审核桩基施工图，组织图纸会审d、审核承包商的桩基工程施工方案。
控制排污、排渣及储存位置，不能污染城市周围环境e、核验承包商的定位放线，群桩允许偏差20mm，单桩10 mm2.施工过程中a、成孔和回填夯实的施工应符合设计及规范要求b、成孔施工时地基土宜接近最优含水量，当含水量低于12%时，宜加水增湿至最优含水量c、桩孔中心点的偏差不应超过桩距设计值的5%d、桩孔垂直度偏差不应大于1.5%e、向孔内填料前，孔底必须夯实，然后用素土或灰土在最优含水量状态下分层回填夯实，当用素土回填夯实时，压实系数不应小于0.96，当用灰土回填夯实时，压实系数不应小于0.97f、成孔和回填夯实的施工顺序，宜间隔进行，对大型工程可采取分段施工3.事后主要工作a、检查成桩质量b、分项工程的技术资料验收c、组织业主、设计院、承包商对桩基工程验收4.质量标准、检测频率与方法5.竣工验收资料内容承建商的资质、施工合同、施工许可证、图纸会审记录、测量放线记录、施工组织设计、桩基施工记录、材料实验报告、配合比报告、原材进场审批表、原材使用审批表、桩位偏位记录桩基检测报告、质量事故处理资料、施工总结。
灰土挤密桩施工
灰土挤密桩施工1、成孔方案灰土挤密桩采用冲击成孔，孔内深层强桩采用机械掏孔。
成孔挤密应由外向里，间隔1－2孔进行，成孔后应立即进行夯填，灰土桩施工完成后，表层0.5m松动层应铲除并立即铺设3﹕7灰土垫层。
2、施工工序测放桩位→桩位验收→桩机就位→沉管挤密，同时拌制灰土→终孔验收→分层回填挤密成桩。
3、工艺流程（1）测量放线根据甲方提供的测量基准点，设置固定的控制点标志。
根据图纸尺寸布设桩位，用灰桩固定。
桩位放出后，根据桩位间距离，用钢尺进行检验，合格后报请建设单位和监理单位现场检查验收。
（2）成孔作业灰土挤密桩成孔方法采用沉管挤密，成孔挤密应由外向里，间隔1－2孔进行，成孔后应立即进行夯填，沉管时采用ZJ40导杆式柴油锤，桩尖定位对准桩中心，调平桩架后，使桩管垂直后方可升锤，待桩管深度超过1米后，并能保证桩管方向，稳定后，再加大落距，继续锤击，直到达到设计深度为止。
沉管过程中，如发现锤跳过高，速度过慢等现象（一般表现由于土质坚硬或遇到石块等），则宜控制油门，减少落距，并密切观察桩管垂直度，直到正常方可进行锤击。
桩管达到设计深度后，应立即关油门，徐徐拔出桩管，认真检验深度、孔径，如发现局部轻微缩孔现象，立即进行修正，使达到设计要求。
孔内深层强桩采用机械掏孔，隔排隔行跳打。
根据现场条件和场地情况可考虑采用机械洛阳铲或长螺旋钻机成孔。
（3）桩孔回填成孔后，孔底在填料前必须夯实，灰土挤密桩填料采用2﹕8灰土，孔内深层强夯桩填料采用水泥土，分层回填夯实。
石灰石采用新鲜消石灰，其粒径不得大于5mm。
土料宜采用粉质粘土，但不得使用块状粘土和砂质粉土，不得含有松软杂质，土料应过筛，筛网孔不大于15mm。
水泥品种铝酸三钙含量不大于5%的普通硅酸。
灰土配合比为2﹕8灰土，配合比应同施工员定出样标后，再施工，灰土应拌合均匀，颜色一致，当天拌合应当天使用，隔夜灰土不得使用，为控制灰土质量，施工中应对照样标检查，灰土拌合中必须控制灰土含水量与最优含水量之差不超过±2%。
土和灰土挤密桩桩孔分填施工记录
土和灰土挤密桩桩孔分填施工记录施工单位：XXXX土木工程有限公司施工日期：XXXX年XX月XX日施工地点：XXX工地施工人员：XXXX（施工负责人）、XXXX（施工班组成员）一、施工准备工作1.确定施工图纸及方案，与项目经理进行沟通，明确施工要求和工作计划。
2.准备好施工设备和材料，包括土挤密桩机、灰土管、施工用水等。
3.进行现场勘察，确认孔位位置和深度，并标志好桩孔位置。
二、施工过程1.按照施工方案，使用土挤密桩机进行土挤密桩施工。
先将土挤密桩机移动到第一个桩孔位置，调整好机器的角度和位置。
2.将土挤密桩机中的灰土通过输送管道输送到桩孔中，灌注至一定高度。
根据设计要求，每次灌注灰土的厚度一般为0.5-1米。
3.灌注灰土后，使用土挤密桩机进行振动压实，确保灰土充分密实，并与周围土壤紧密结合。
4.完成第一个桩孔后，移动土挤密桩机到下一个桩孔位置，继续进行施工。
重复上述步骤，逐个完成桩孔挤密施工。
5.灌注完所有桩孔后，进行灌浆施工。
将混凝土灌浆通过管道灌入桩孔中，填满桩孔空间，确保与周围土体紧密结合。
6.灌浆施工完成后，及时进行验收。
对每个桩孔进行质量检验，确保挤密灌浆达到设计要求。
三、施工注意事项1.施工过程中，要严格按照设计要求进行施工，保持施工质量。
2.确保土挤密桩机的正常运行和施工地点的安全。
3.桩孔位置的选择要合理，避免对周围环境和建筑物造成不良影响。
4.施工人员要熟悉土挤密桩机的操作和施工流程，并做好相关安全措施。
5.施工过程中，及时清理施工现场的杂物和泥浆，保持施工环境整洁。
四、施工成果1.挤密施工后的土挤密桩具有较高的承载力和稳定性，适用于各种土质地基。
2.灌浆施工后的桩孔填充均匀，与周围土体紧密结合，提高了地基的整体稳定性。
3.经过验收，土和灰土挤密桩桩孔分填施工完全符合设计要求和质量标准，达到预期效果。
施工负责人签字：XXXX。
土和灰土挤密桩复合地基
⼟和灰⼟挤密桩复合地基摘要：灰⼟挤密桩法属于⼀种柔性桩复合地基，它是通过夯实的桩⾝和挤密的桩间⼟达到提⾼地基⼟强度和消除地基⼟湿陷性的⽬的，同时该⽅法具有施⼯简单、⼯期短、质量易控制、⼯程造价低等优点。
本⽂介绍了灰⼟挤密桩复合地基的设计⽅法、施⼯⼯艺，最终达到消除地基⼟湿陷性，提⾼地基⼟承载⼒的⽬的。
关键词：灰⼟挤密桩地基处理⼀、灰⼟桩复合地基理论1. 灰⼟挤密桩复合地基灰⼟挤密桩是由素⼟、熟⽯灰按⼀定⽐例拌合，采取沉管、冲击、爆扩等⽅法在地基中形成⼀定直径的桩孔，然后向孔内分层夯填灰⼟。
由于成孔成桩过程中，桩孔径向外扩张，使桩孔周围的⼟体产⽣径向压密，桩周⼀定范围内的桩间⼟层得到挤密，从⽽形成桩体和桩周挤密⼟共同组成的⼈⼯复合地基。
由灰⼟桩和挤密⼟构成的复合地基，其地基特性介于灰⼟桩和挤密⼟之间。
灰⼟挤密桩通过在地基中的挤⼟效应、灰⼟之间的物理化学反应⽽提⾼了地基⼟的承载⼒。
由于灰⼟挤密桩复合地基具有施⼯简单、⼯期短、质量易控制、⼯程造价低等优点，已成为普遍采⽤的地基处理技术。
2. 灰⼟挤密桩适⽤范围及设计原则1）适⽤范围灰⼟挤密桩适⽤于地下⽔位以上的湿陷性黄⼟素填⼟和杂填⼟地基，处理⼟层深度可达5m~15m，桩径宜为30Cm~450cm，⼟的含⽔量在14%~23%之间，饱和度⼩于0.65的⼟层。
2）承载⼒和变形模量灰⼟挤密桩处理地基的承载⼒的标准值和变形模量主要通过原位测试或现场经验来确定。
当⽆试验资料或条件时，复合地基承载⼒标准值可按2倍的天然地基标准值来确定。
3）桩孔内填料采⽤灰⼟，体积配合⽐宜为2：8或3：7，以消除湿陷性为⽬的时压实系数λ取>0.95，以提⾼承载⼒位⽬的取λ>0.97。
3. 灰⼟挤密桩加固机理通过对⽯灰⼟的加固机理进⾏的⼤量试验研究和⼯作实例观察，从混合物反应强度来区分，⼀般可归纳为四种：1）⽣⽯灰消化放热反应⽣⽯灰消化产⽣⼤量的热，使⽯灰⼟混合物的温度升⾼并随之产⽣对⼟的膨胀挤密作⽤。

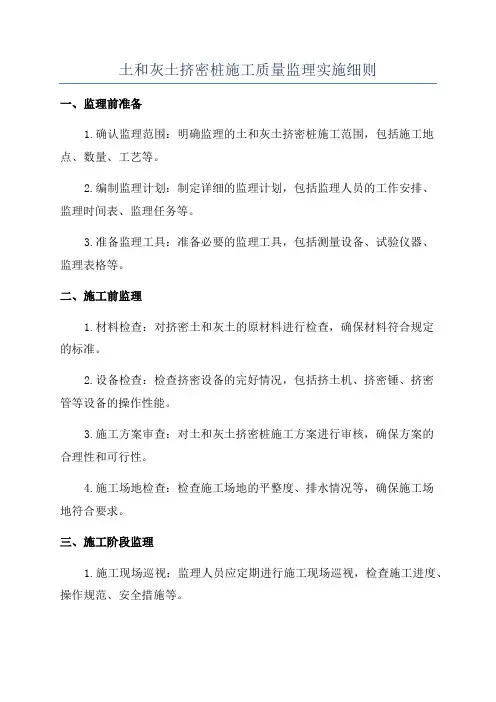

土和灰土挤密桩施工质量监理实施细则
土和灰土挤密桩施工质量监理实施细则一、监理前准备1.确认监理范围：明确监理的土和灰土挤密桩施工范围，包括施工地点、数量、工艺等。
2.编制监理计划：制定详细的监理计划，包括监理人员的工作安排、监理时间表、监理任务等。
3.准备监理工具：准备必要的监理工具，包括测量设备、试验仪器、监理表格等。
二、施工前监理1.材料检查：对挤密土和灰土的原材料进行检查，确保材料符合规定的标准。
2.设备检查：检查挤密设备的完好情况，包括挤土机、挤密锤、挤密管等设备的操作性能。
3.施工方案审查：对土和灰土挤密桩施工方案进行审核，确保方案的合理性和可行性。
4.施工场地检查：检查施工场地的平整度、排水情况等，确保施工场地符合要求。
三、施工阶段监理1.施工现场巡视：监理人员应定期进行施工现场巡视，检查施工进度、操作规范、安全措施等。
2.施工记录核对：核对施工记录，包括挤密参数记录、施工人员签字、试验结果等。
3.挤密质量监测：监理人员应按规定的频次进行挤密质量监测，包括挤密后土层的密实度、灰土混合比例等。
4.异常处理：如遇施工质量异常，监理人员应及时提出整改要求，并记录整改情况。
四、施工后监理1.施工成果验收：对土和灰土挤密桩施工结果进行验收，包括挤密质量、处理效果等。
2.整理监理报告：对施工期间的监理情况进行总结，撰写监理报告，包括施工过程中出现的问题、整改情况、建议等。
3.提供监理意见：根据施工过程中的监理情况，对施工单位提出相关的监理意见和建议，以提高施工质量。
以上是土和灰土挤密桩施工质量监理实施细则。
有效的监理可以确保挤密桩施工质量的有效控制，保证工程质量的高水平完成。
监理人员应具备相关的专业知识和经验，确保监理工作的准确性和有效性。
同时，施工单位应积极配合监理工作，及时整改问题，共同提高施工质量。
灰土挤密桩法和土挤密桩法
灰土挤密桩法和土挤密桩法6.3.1 基本概念灰土挤密桩或土挤密桩是利用沉管、冲击或爆扩等方法在地基中挤土成孔，然后向孔内夯填素土或灰土成桩。
成桩时，通过成孔过程中的横向挤压作用，桩孔内的土被挤向周围，使桩间土得以挤密，然后将备好的素土(黏性土)或灰土分层填入桩孔内，并分层捣实至设计标高。
用素土分层夯实的桩体，称为土挤密桩；用灰土分层夯实的桩体，称为灰土挤密桩。
二者分别与挤密的桩间土组成复合地基，共同承受基础的上部荷载。
6.3.2 适用范围灰土挤密桩法或土挤密桩法适用于处理地下水位以上的湿陷性黄土、素填土和杂填土等地基。
处理深度宜为5-15m。
灰土挤密桩或土挤密桩，在消除土的湿陷性和减小渗透性方面，其效果基本相同或差别不明显，但土挤密桩地基的承载力和水稳性不及灰土挤密桩，选用上述方法时，应根据工程要求和处理地基的目的确定。
当以提高地基的承载力或增强其水稳性为主要目的时，宜选用灰土挤密桩法；当以消除地基的湿陷性为主要目的时，宜选用土挤密桩法。
【例题15】为消除湿陷性黄土地基的湿陷性，宜选用的地基处理方法为（）。
A、夯实水泥土桩法；B、砂石桩法；C、振冲法；D、土挤密桩法；答案：D大量的试验研究资料和工程实践表明，土或灰土挤密桩用于处理地下水位以上的湿陷性黄土、素填土、杂填土等地基，不论是消除土的湿陷性还是提高承载力都是有效的。
但当土的含水量大于24％及其饱和度超过65％时，在成孔及拔管过程中，桩孔及其周围容易缩颈和隆起，挤密效果差，故上述方法不适用于处理地下水位以下及处于毛细饱和带的土层。
因此，当地基土的含水量大于24％、饱和度超过65％时，由于无法挤密成孔，故不宜选用上述方法。
因灰土挤密桩法或土挤密桩法具有就地取材、以土治土、原位处理、深层加密和费用较低的特点，在我国西北及华北等黄土地区已广泛应用。
挤密桩法之：土或灰土挤密桩法(精)
地基处理
挤密桩法—夯实水泥土桩法
质量检验要点
（1）施工过程中对成桩质量的抽检数量不应少于总 桩数的2％。对一般工程，可检查桩的干密度和施工记 录。 （2）竣工验收时，承载力检验应采用单桩复合地基 载荷试验。对重要或大型工程，尚应进行多桩复合地 基载荷试验。 （3）夯实水泥土桩地基检验数量应为总桩数的0.5 ％～1％，且每个单体工程不应少于3点。 （4）夯实水泥土桩复合地基的载荷试验沉降比，对 以卵石、圆砾、密实粗中砂为主的地基可取0.008，对 以黏性土、粉土为主的地基可取0.01。
地基处理
挤密桩法—土或灰土挤密桩
（1）适用范围
土（或灰土）挤密桩适用于处理地下水位以 上的湿陷性黄土、素填土和杂填土等地基，可处 理地基的深度为 5~15m。当以消除地基土的湿陷 性为主要目的时，宜选用土挤密桩法。当以提高 地基土的承载力或增强水稳性为主要目的时，宜 选用灰土挤密桩法。当地基土的含水量大于 24%， 饱和度大于 65% 时，不宜选用土挤密桩法和灰土 挤密桩法。
1）挤密作用 桩间土被强制向侧挤压，使桩周围一定范围内的土 层密实度提高。孔壁附近，土的密度可以达到甚至超 过最大干密度ρmax，即压实系数λc大于1。一般压实 挤密的影响半径可以达到1.5~2.0倍桩径。 2）灰土性质作用 a、灰土桩 石灰与土的比例一般为体积比2：8(或3：7) 。灰土 混合材料具有水硬性与气硬性。随时间增加，桩体本 身强度提高。增加地基强度。 b、二灰桩 粉煤灰中含SiO2和Al2O3，与石灰及水混合后生成硅 铝酸钙和水硬性胶凝物质，充填于粉煤灰颗粒的空隙 中，提高桩体强度。增加地基强度。
地基处理
挤密桩法
3. 夯实水泥土桩法
夯实水泥土桩法是指将水泥和土按设计的比例拌和均匀，在孔 内夯实至设计要求的密实度而形成的加固体，并与桩间土组成复 合地基的处理方法。 该处理方法是中国建筑科学研究院地基基础研究所与河北省建 筑科学研究院在北京、河北等旧城区危改小区工程中，为了解决 施工场地条件限制和满足住宅产业化的需求而开发出的一种施工 周期短，造价低、施工文明、质量容易控制的地基处理方法。
灰土挤密桩施工技术交底
灰土挤密桩施工技术交底
1、土料：可采用就地挖出的粘性土及塑性指数大于4的粉土，不得含有有机杂质或用耕植土；土料应过筛，其颗粒不应大于15mm。
2、石灰：应用Ⅲ级以上新鲜的面灰，使用前应过筛，其颗粒不应大于5mm，不得夹有未熟化的生石灰块粒及其他杂质，也不得含有过多的水分。
3、桩轴线控制桩及水准点桩已经设置并编号，且经复核；桩孔位置已经放线并钉标桩定位或撒石灰。
4、主要作业人员：打桩所有人员。
6、桩施工顺序应先外排后里排，隔排隔行间隔进行；成孔后应排底夯不少于3次，夯实次数下部9击，上部11击，并立即夯填灰土。
7、桩孔应分层回填夯实，每次回填量为0.11m3-0.12m3，夯实时一般落锤高度不小于4m。
8、灰土挤密桩的桩数、排列尺寸、孔径、深度、填料质量及配合比，必须符合设计要求或施工规范的规定。
9、施工前应对土及灰土的质量、桩孔放样位置等做检查。
10、施工中应对桩孔直径、桩孔深度、夯击次数、填料的含水量等做检查。
11、土和灰土挤密桩地基质量检验标准应符合下表规定。
灰土挤密桩工程质量检验标准
12、工艺流程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1.监理简介 (2)
工程概况 (2)
监理依据 (2)
2.监理流程 (3)
3.监理要点 (4)
准备工作监理表 (4)
开挖、回填过程控制要点 (4)
4.监理措施 (5)
表4.0.1 土方工程监理预防措施表 (5)
表4.0.2 土方工程安全监理措施表 (6)
1. 监理简介
1.0.1 工程概况
1. 项目名称
凌凤凰路住宅小区1#楼
2. 座落位置
凌区凤凰路南侧
3.监理工程概况
1#楼位于凌上院西北角，西邻华阳化工厂，北临凤凰路，东临现场临时道路，南邻项目部办公区域，1#楼地上18层，底下1层，总建筑面积14332.1平方米，其中地上一层群房为商业网点，面积1312.52平方米，二层以上为住宅，地下室为戊类库房及设备用房，面积981.39平方米，结构形式为剪力墙结构。
本工程基础采用混凝土灌注桩与筏板复合基础。
1#楼基础位于整体地下室以外，需进行单体开挖。
基础开挖采用大开挖、无支护、基底标高—4.950米。
4.设计单位及相关部门
①建设单位：鑫森房地产开发
②设计单位：中国建筑设计研究院
③地质勘察单位：信息产业部电子综合勘察研究院
④监理单位：环宇建设工程项目管理
⑤工程总承包单位：中国建筑第七工程局
⑥监督单位:凌区建设工程质量安全监督站
5.重点提示
①基坑开挖过程中的时间效应（结构变形、周围涂层移和沉降）、②正确的
施工顺序确定，并遵循“开槽支撑，先撑后挖”及“大基坑、小开挖”
的原则、③跨越支护梁及支撑的保护措施、④塔吊基础及煤气管线沉降
观测，深层位移、水平位移的检测、⑤挖土过程中工程桩的标识及保护、
⑥挖至设计标高后，组织各方地基验槽及垫层的组织措施、⑦应急措施。
1.0.2 监理依据
1.监理合同
本工程委托监理合同
2.设计文件
WH201104基坑支护施工图
3. 验收标准与强制规定
建筑工程施工质量验收统一标准（GB50300—2001）
建筑地基基础工程施工质量验收规（GB50202—2002）
建设工程监理规（GB50319—2000）
建筑施工安全检查标准（JGJ59—99）
2.监理流程
3.监理要点
3.0.1 准备工作监理表
3.0.2 开挖、回填过程控制要点
4.监理措施
实行全过程跟踪，做好旁站记录和监理日志
严格检查要点及验收标准、核查及记录
加强协调沟通，及时会同业主、设计签认异常情况
表4.0.1 土方工程监理预防措施表
表4.0.2 土方工程安全监理措施表
强制性条文
7.1.3 土方开挖的顺序、方法必须与设计工况相一致，并遵循“开槽支撑，先撑
后挖，分层开挖，严禁超挖”的原则。
6.2 土方开挖
6.2.1 土方开挖前应检查定位放线、排水和降低地下水位系统，合理安排土方运
输车的行走路线及弃土场。
6.2.2 施工过程中应检查平面位置、水平标高、边坡坡度、压实度、排水、降低
地下水位系统，并随时观测周围的环境变化。
6.2.3 临时性挖方得边坡值应符合表6.2.3的规定。
表6.2.4 土方开挖工程质量检验标准（mm）
只适用于直接在挖、填方上做地（路）面的基层。
②本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。
6.2 土方回填
6.3.1 土方回填前应清除基底的垃圾、树根等杂物，抽除坑穴积水、淤泥，验收基底标高。
如在耕植土或松土上填方，应在基底压实后再进行。
6.3.2 对填方土料应按设计要求验收后方可填入。
6.3.3 填方施工过程中应检查排水措施，每层填筑厚度、含水量控制、压实程度、填筑厚度
及压实系数应根据土质，压实系数及所用机具确定。
如无试验依据，应符合表 6.3.3规定。
表6.3.3 填土施工时的分层厚度及压实遍数
6.3.4 填方施工结束后，应检查标高、边坡坡度、压实程度等，检验标准应符合
6.3.4的规定。
表6.3.4 填土工程质量检验标准（mm）
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收.。
