表C.4.6.23-5 土和灰土挤密桩桩孔夯填施工记录

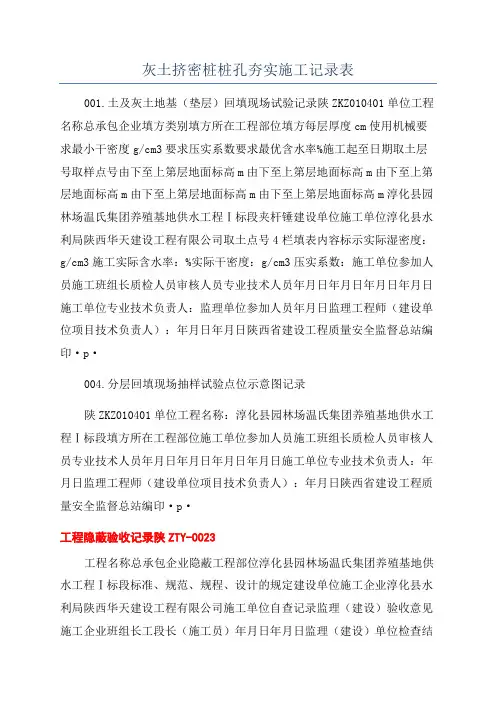

灰土挤密桩桩孔夯实施工记录表
灰土挤密桩桩孔夯实施工记录表001.土及灰土地基（垫层）回填现场试验记录陕ZKZ010401单位工程名称总承包企业填方类别填方所在工程部位填方每层厚度cm使用机械要求最小干密度g/cm3要求压实系数要求最优含水率%施工起至日期取土层号取样点号由下至上第层地面标高m由下至上第层地面标高m由下至上第层地面标高m由下至上第层地面标高m由下至上第层地面标高m淳化县园林场温氏集团养殖基地供水工程Ⅰ标段夹杆锤建设单位施工单位淳化县水利局陕西华天建设工程有限公司取土点号4栏填表内容标示实际湿密度：g/cm3施工实际含水率：%实际干密度：g/cm3压实系数：施工单位参加人员施工班组长质检人员审核人员专业技术人员年月日年月日年月日年月日施工单位专业技术负责人：监理单位参加人员年月日监理工程师（建设单位项目技术负责人）：年月日年月日陕西省建设工程质量安全监督总站编印·p·004.分层回填现场抽样试验点位示意图记录陕ZKZ010401单位工程名称：淳化县园林场温氏集团养殖基地供水工程Ⅰ标段填方所在工程部位施工单位参加人员施工班组长质检人员审核人员专业技术人员年月日年月日年月日年月日施工单位专业技术负责人：年月日监理工程师（建设单位项目技术负责人）：年月日陕西省建设工程质量安全监督总站编印·p·工程隐蔽验收记录陕ZTY-0023工程名称总承包企业隐蔽工程部位淳化县园林场温氏集团养殖基地供水工程Ⅰ标段标准、规范、规程、设计的规定建设单位施工企业淳化县水利局陕西华天建设工程有限公司施工单位自查记录监理（建设）验收意见施工企业班组长工段长（施工员）年月日年月日监理（建设）单位检查结论质量负责人监理工程师（建设单位项目专业技术负责人）年月日年月日陕西省建设工程质量安全监督总站编印·p·10．土和灰土挤密桩复合地基检验批质量验收记录表单位工程名称。
灰土挤密桩施工记录表
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
记录人：现场技术负责人：
说明：此表为每根桩记录一张，每工作日对本表中的技术参数进行汇总填入“灰土挤密桩施工记录表（二）”中，并表（一）作为表（二）的附件归档。
灰土挤密桩施工记录表（二）
编号：第页共页
工程名称
施工单位
单位工程
工程部位
序号
施工桩编号
地面标高
（m）
灰土挤密桩施工记录表（一）
编号：第页共页
工程名称
施工单位
单位工程
工程部位
有关参数
地面标高（m）、成孔深度（m）、桩底标高(m)
桩顶标高(m)、有效桩长（m）、桩身垂直度偏差（%）、施工桩体直径(m)
填筑层数
夯击遍数
分层松填厚度(m)
累计夯填厚度(分层描述）
单桩灰土
用量（m3）
成孔深度（m）
桩底标高
(m)
桩顶标高
(m)
有效桩长
（m）
桩身垂直度偏差（%）
施工桩体直径(m)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
记录人：现场技术负责人：
说明：此表为“灰土挤密桩施工记录表（一）中的技术参数”汇总统计表，每工作日填写一张，并将各“灰土挤密桩施工记录表（一）”附后归档共同使用。

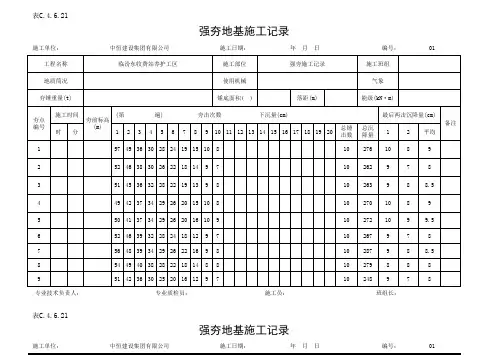

强夯施工记录(表C.4.6.21 强夯地基施工记录)
施工单位： 工程名称 地质简况 夯锤重量(t) 施工时间 (第 遍) 中恒建设集团有限公司 临汾东收费站养护工区 施工日期： 施工部位 使用机械 锤底面积() 夯击次数 下沉量(cm) 落距(m) 年 月 日 编号： 施工班组 气象 能级(kN·m) 最后两击沉降量(cm) 备注 01 强夯施工记录
45 37 32 27 21 18 16 10
专业技术负责人：
专业质检员：
施工员：
班组长：
表C.4.6.21
强夯地基施工记录
施工单位： 工程名称 地质简况 中恒建设集团有限公司 临汾东收费站养护工区 施工日期： 施工部位 使用机械 年 月 日 编号： 施工班组 气象 01 强夯施工记录
夯锤重量(t) 施工时间 时 分 (第 1 2 3 4 遍) 5 6 7 8
夯点 编号
夯前标高 (m)
10 11 12 13 14 15 16 17 18 19 20 8 7 8 8 9 7 8 8 7
1 2 3 4 5 6 7 8 9 专业技术负责人：
57 49 36 30 28 24 19 15 10 52 46 38 30 26 22 18 14 51 45 36 32 28 22 19 13 9 9
表C.4.6.21
强夯地基施工记录
施工单位： 中恒建设集团有限公司 施工日期： 年 月 日 编号： 01

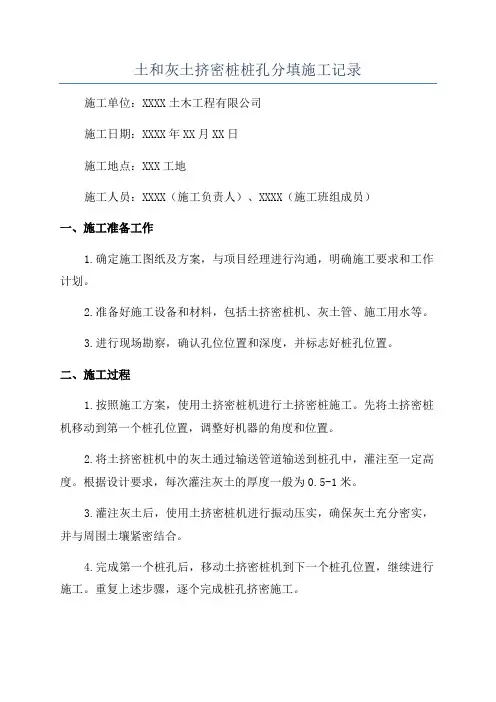

土和灰土挤密桩桩孔分填施工记录
土和灰土挤密桩桩孔分填施工记录施工单位：XXXX土木工程有限公司施工日期：XXXX年XX月XX日施工地点：XXX工地施工人员：XXXX（施工负责人）、XXXX（施工班组成员）一、施工准备工作1.确定施工图纸及方案，与项目经理进行沟通，明确施工要求和工作计划。
2.准备好施工设备和材料，包括土挤密桩机、灰土管、施工用水等。
3.进行现场勘察，确认孔位位置和深度，并标志好桩孔位置。
二、施工过程1.按照施工方案，使用土挤密桩机进行土挤密桩施工。
先将土挤密桩机移动到第一个桩孔位置，调整好机器的角度和位置。
2.将土挤密桩机中的灰土通过输送管道输送到桩孔中，灌注至一定高度。
根据设计要求，每次灌注灰土的厚度一般为0.5-1米。
3.灌注灰土后，使用土挤密桩机进行振动压实，确保灰土充分密实，并与周围土壤紧密结合。
4.完成第一个桩孔后，移动土挤密桩机到下一个桩孔位置，继续进行施工。
重复上述步骤，逐个完成桩孔挤密施工。
5.灌注完所有桩孔后，进行灌浆施工。
将混凝土灌浆通过管道灌入桩孔中，填满桩孔空间，确保与周围土体紧密结合。
6.灌浆施工完成后，及时进行验收。
对每个桩孔进行质量检验，确保挤密灌浆达到设计要求。
三、施工注意事项1.施工过程中，要严格按照设计要求进行施工，保持施工质量。
2.确保土挤密桩机的正常运行和施工地点的安全。
3.桩孔位置的选择要合理，避免对周围环境和建筑物造成不良影响。
4.施工人员要熟悉土挤密桩机的操作和施工流程，并做好相关安全措施。
5.施工过程中，及时清理施工现场的杂物和泥浆，保持施工环境整洁。
四、施工成果1.挤密施工后的土挤密桩具有较高的承载力和稳定性，适用于各种土质地基。
2.灌浆施工后的桩孔填充均匀，与周围土体紧密结合，提高了地基的整体稳定性。
3.经过验收，土和灰土挤密桩桩孔分填施工完全符合设计要求和质量标准，达到预期效果。
施工负责人签字：XXXX。
水泥土(灰土)挤密桩
水泥土（灰土）挤密桩作业指导书1 适用范围水泥土挤密桩的适用范围很广, 因其施工器具简单, 施工速度快, 灵活性高, 不受水、电、场地的限制且造价低廉的特点。
所以, 水泥土挤密桩是一种较为理想的治理高速铁路路基沉降的加固方式。
本文适用于水泥土（灰土）挤密桩施工。
2 施工准备2.1 技术准备⑴编制实施性施工组织设计，内容包括桩孔位施工顺序，施工工艺设计与主要技术措施，安全质量保证措施，劳动、物流组织和材料保障等。
⑵施工范围内的所有地上、地下障碍物已经拆除或拆迁，对不能拆除的已采取防护措施。
查清有无地下管线埋设，高空电线有无影响。
⑶测量放线，定出控制轴线、施工场地边线，桩位放线一般可在地面上洒白灰线，或在桩位处用短钢钎击深200mm，然后灌入白灰，以保证桩位准确。
在不受施工影响的处所，设置若干个水准基点。
2.2 材料准备灰土挤密桩：土料选用黄土；石灰选用Ⅲ级以上新鲜块灰，使用前4～7天浇水充分消解并过筛，颗粒直径应小于5mm，不含未熟化生石灰块。
灰土配合比按设计要求采用厂拌。
经试验确定土料合理含水率，该含水率能使经拌合后的灰土基本达到最佳含水率的要求。
每天施工前核定土的含水率是否为合理值，以保证拌和后灰土的含水量接近最佳含水量。
灰土拌制根据回填要求随拌随用，已拌成灰土不得超过24小时或隔夜使用；被雨水淋湿、浸泡的灰土（水泥土）严禁使用，按作废处理。
水泥土挤密桩：土料宜选用黄土，水泥可选用P.O.32.5级普通硅酸盐水泥，水泥土按设计配合比应在拌和站集中拌和，并且根据回填要求随拌随用，其对土料含水率的要求同上，也要事前经试验确定水泥土所用土料的合理含水率。
2.3 场地准备⑴场地平整，基坑开挖到标高以后，按设计修整好坑壁，认真检查场地土情况，对于松软及浅层洞穴要进行处理，并对基坑底平整到设计标高。
⑵对场地土含水率进行测定，以确定最佳含水率。
2.4 主要人员配置根据工艺流程及各道工序的劳动强度，对施工人员进行分组。
灰土挤密桩施工记录表
施工单位： 施工班组： 机械型号： 成孔方法： 序号 施工日期 桩孔编号 桩孔深度 （m） 工程名称：中国酵素城核心区项目 地面标高：-3.1m 设计孔径：400mm 设计孔深：6m，有效桩长：5.5m 锤击次数 成孔时间 总击次数 最后1米击次 总计 最后1米内
成孔质量检查
备注
注：1.成孔质量检查栏的检查内容包括：桩径、垂直度、孔深及缩径、坍孔、回淤等； 2.为了随时掌握土层的变化情况，严格按照表格内容详细填写； 技术负责： 质检员： 记录员：
桩孔夯填施工记录表
施工单位： 施工班组： 机械型号： 夯填工艺： 桩孔直径 序号 施工日期 桩孔编号 （m） 桩孔深度 （m） 工程名称：中国酵素城核心区项目 地面标高： 填料类别： 每次填料： 设计填料量 实际填料量 夯填时间 质量检查 备注
夯击次数：
ቤተ መጻሕፍቲ ባይዱ
技术负责： 填料人：
工（队）长：
土和灰土挤密桩复合地基工程检验批质量验收记录
土和灰土挤密桩复合地基工程检验批质量验收记录一、工程概况本次土和灰土挤密桩复合地基工程是位于地区的工地上，总占地面积约为XXXX平方米。
工程的主要任务是对现有土壤地基进行加固处理，以提高其承载力和稳定性。
本次工程采用了土和灰土挤密桩复合地基的技术方案进行施工。
挤密桩采用XXXX型号，桩长为XXXX米，桩径为XXXX毫米。
挤密桩的间距为XXXX毫米。
本次验收记录旨在对工程的总体质量进行评估和验收。
二、施工工序和质量验收根据施工方案，本次工程的施工工序主要分为以下几个步骤：1.土壤地基的处理与开挖；2.挤密桩的施工；3.灰土的填充与压实；4.土壤地基表面的平整与收尾。
详细的施工工序和质量验收记录如下：1.土壤地基的处理与开挖待补充2.挤密桩的施工待补充3.灰土的填充与压实待补充4.土壤地基表面的平整与收尾待补充三、质量验收结论根据对以上工序的检查和验收，结合施工方案和设计要求1.土壤地基的处理与开挖环节，施工过程中各项操作规范、符合施工图纸要求，开挖坡度、深度和宽度符合设计要求，未发现明显的质量问题，验收合格。
2.挤密桩的施工环节，施工过程中桩身直径、长度、间距等均符合设计要求，桩周围土壤的挤压效果明显，达到了加固效果，未发现明显的质量问题，验收合格。
3.灰土的填充与压实环节，施工过程中灰土的填充均匀，压实效果良好，各项指标符合设计要求，未发现明显的质量问题，验收合格。
4.土壤地基表面的平整与收尾环节，施工后的土壤地基表面平整度符合设计要求，未发现明显的质量问题，验收合格。
综上所述，本次土和灰土挤密桩复合地基工程经过质量检查和验收，各项指标符合设计要求，施工质量合格。
灰土挤密桩施工记录表
灰土挤密桩施工记录表
年 月 日 星期 气象： 第 页 共 页
记录人： 现场技术负责人：
工程名称
山西运城国家粮食储备库 粮库建设项目（一期）
施工单位 河津市小梁建筑工程有限公司
单位工程 1号库 工程部位
基础（3：7灰土） 施工项目 成孔
灌注 施工机械
履带式打夯机、柴油锤
强夯机、装载机
桩编号（排-行）
成孔开 始时间
成孔结 束时间
锤击次数
成孔深度
灌注开始 时间
灌注结束 时间
锤击次数
填土次数
备注
排 行 排 行
排 行 排 行 排 行 排 行 排 行 排 行 排 行 排 行 排 行 排 行 排 行 排 行 排 行 排 行 排 行 排 行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土和灰土挤密桩桩孔夯填施工记录
施工单位： 工程名称
方案
工程部位
编号：
施工班组 夯填机械 填料类别
夯锤重量(t) 锤体直径(m) 地面标高(m)
气象
桩顶标高 （m）
填料验收
填前锤击后孔底标高(m）
桩 孔 编 号
施工日期
分层松 填厚度
(m)
桩长 (m)
夯锤落 距(m)
锤击 次数
设计填 料量
实际填 料量
充盈系 数
夯填时间
开始
停止
时分时分
备注
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日 专业技术负责人：
专业
