合工大版材料成型原理课后习题参考答案(重要习题加整理)
材料成形基本原理3版-合工大第6章答案
第六章 多相合金凝固1、根据共晶体两组成相的Jackson 因子，共晶组织可分为哪三类？它们各有何生长特性及组织特点？答:根据共晶体两组成相的Jackson 因子，共晶组织可分为下列三类:（1）粗糙-粗糙界面（非小晶面-非小晶面）共晶.（2）粗糙-光滑界面（非小晶面-小晶）共晶.（3）光滑-光滑界面（小晶面-小晶面）共晶 .各自生长特性及组织特点:第（1）类共晶，生长特性为: “共生 ”生长, 即在共晶偶合长大时，两相彼此紧密相邻，而在两相前方的液体区域存在溶质的运动 , 两相有某种相互依赖关系.组织特点为: 对于有共晶成分的合金,其典型的显微形态是有规则的层片状或其中有一相为棒状或纤维状(即规则共晶);对于非共晶成分的合金，在共晶反应前，初生相呈树枝状长大，所得到的组织由初晶及共晶体所组成。
第(2)类共晶体，生长特性为: 长大过程是相互偶合的共生长大.组织特点为: 组织较为无规则的,且容易发生弯曲和分枝 .第(3)类共晶体, 生长特性为: 长大过程不再是偶合的组织特性为: 所得到的组织为两相的不规则混合物2、以某合金生产厚大平板铸件，凝固首先析出α初生相，其生长速度R=8μm/s ，溶质B 原子在液相中的扩散系数D L =5600μm²/s ，到共晶阶段形成α-β层片状规则共晶，其片间距为5.6μm.（1） 分别估算初生相及共晶生长阶段α相固液界面前沿的溶质富集边界层厚度；（2） 比较两阶段边界层厚度的差别，并对此现象给予理论解释。
解：（1）α初生相阶段： 溶质富集边界层厚度约（2倍特征距离）R D L /2=2x5600/8=1400μm共晶生长阶段： 溶质富集边界层厚度约（片层距的一半）λ/2=5.6/2=2.8μm(2) 由上述计算结果可见，层片状规则共晶生长过程，其固液界面前沿的溶质富集边界层厚度，比单相生长过程的溶质富集边界层厚度要小得多，而且，其溶质富集程度也小得多。
从物理过程看，这种差别的内在原因在于，层片状规则共晶生长过程中，共晶相邻的两相生长排出的多余原子，由于凝固界面前沿横向扩散，横向扩散耦合的结果使界面前的溶质富集边界层厚度大大缩小。
材料成型基本原理课后答案解析
第一章习题1 . 液体与固体及气体比较各有哪些异同点？哪些现象说明金属的熔化并不是原子间结合力的全部破坏？答：（1）液体与固体及气体比较的异同点可用下表说明相同点不同点液体具有自由表面；可压缩性很低具有流动性，不能承受切应力；远程无序，近程有序固体不具有流动性，可承受切应力；远程有序液体完全占据容器空间并取得容器内腔形状；具有流动性远程无序，近程有序；有自由表面；可压缩性很低气体完全无序；无自由表面；具有很高的压缩性（2）金属的熔化不是并不是原子间结合力的全部破坏可从以下二个方面说明：①物质熔化时体积变化、熵变及焓变一般都不大。
金属熔化时典型的体积变化∆V m/V为3%~5%左右，表明液体的原子间距接近于固体，在熔点附近其系统混乱度只是稍大于固体而远小于气体的混乱度。
②金属熔化潜热∆H m约为气化潜热∆H b的1/15~1/30，表明熔化时其内部原子结合键只有部分被破坏。
由此可见，金属的熔化并不是原子间结合键的全部破坏，液体金属内原子的局域分布仍具有一定的规律性。
2 . 如何理解偶分布函数g(r) 的物理意义？液体的配位数N1、平均原子间距r1各表示什么？答：分布函数g(r) 的物理意义：距某一参考粒子r处找到另一个粒子的几率，换言之，表示离开参考原子(处于坐标原子r=0)距离为r的位置的数密度ρ(r)对于平均数密度ρo（=N/V）的相对偏差。
N1 表示参考原子周围最近邻(即第一壳层)原子数。
r1 表示参考原子与其周围第一配位层各原子的平均原子间距，也表示某液体的平均原子间距。
3．如何认识液态金属结构的“长程无序”和“近程有序”？试举几个实验例证说明液态金属或合金结构的近程有序（包括拓扑短程序和化学短程序）。
答：（1）长程无序是指液体的原子分布相对于周期有序的晶态固体是不规则的，液体结构宏观上不具备平移、对称性。
近程有序是指相对于完全无序的气体，液体中存在着许多不停“游荡”着的局域有序的原子集团（2）说明液态金属或合金结构的近程有序的实验例证①偶分布函数的特征对于气体，由于其粒子（分子或原子）的统计分布的均匀性，其偶分布函数g(r)在任何位置均相等，呈一条直线g(r)=1。
材料成型原理课后答案
材料成型原理课后答案材料成型原理是指通过不同的成型工艺，将原料加工成所需形状和尺寸的零部件或制品的原理。
在工程制造领域中，材料成型是非常重要的一环，它直接影响着制品的质量和性能。
下面就材料成型原理的相关问题进行解答。
1. 什么是材料成型原理？材料成型原理是指将原料加工成所需形状和尺寸的零部件或制品的原理。
它是通过对原料进行加工，使其发生形状、尺寸和性能的改变，从而得到符合要求的制品。
材料成型原理是工程制造中的重要环节，它直接关系到制品的质量和性能。
2. 材料成型的基本过程是什么？材料成型的基本过程包括原料的预处理、成型工艺和制品的后处理。
首先，原料需要进行预处理，包括清洁、除杂、干燥等工序，以保证原料的质量和加工的顺利进行。
然后，根据制品的要求，选择合适的成型工艺，如锻造、压铸、注塑等，对原料进行加工成型。
最后，对成型后的制品进行后处理，包括去除余渣、表面处理、热处理等工序，以提高制品的质量和性能。
3. 材料成型原理的影响因素有哪些？材料成型原理的影响因素包括原料的性能、成型工艺、成型设备和操作技术等。
首先，原料的性能直接影响着成型的难易程度和制品的质量。
其次，成型工艺的选择和设计对成型效果起着决定性的作用。
成型设备的性能和精度也会影响成型的质量和效率。
操作技术则是保证成型过程顺利进行的重要因素。
4. 材料成型原理的发展趋势是什么？随着科学技术的不断发展，材料成型原理也在不断创新和完善。
未来，材料成型将更加注重节能环保、智能化和数字化。
新材料、新工艺、新设备的不断涌现，将推动材料成型原理朝着高效、精密、绿色的方向发展。
同时，数字化技术的应用将使成型过程更加智能化和可控化，提高生产效率和产品质量。
5. 如何提高材料成型的质量和效率？要提高材料成型的质量和效率，首先需要加强对原料的质量控制，保证原料的质量稳定。
其次，要优化成型工艺和设备，提高成型的精度和效率。
同时，加强操作技术的培训和管理，确保成型过程的稳定和可控。
材料成形基本原理3版-合工大第9章答案
第九章液态金属与气相的相互作用1.焊接和铸造过程中的气体来源于何处？它们是如何产生的？答：（1）焊接区内的气体：主要来源于焊接材料，如焊条药皮、焊剂及药芯焊丝中的造气剂，高价氧化物和水分等；焊材表面和母材坡口的油污、油漆、铁锈、水分，空气中的气体、水分，保护气体及其杂质气体；焊接区的气体还通过一些物理化学反应，有机物的分解和燃烧，碳酸盐和高价氧化物的分解，材料的蒸发。
（2）铸造过程中的气体：熔炼过程，气体主要来自各种炉料、炉气、炉衬、工具、熔剂及周围气氛中的水分、氮、氧、氢、CO2、CO、SO2和有机物燃烧产生的碳氢化合物等。
来自铸型中的气体主要是型砂中的水分。
浇注过程，浇包未烘干，铸型浇注系统设计不当，铸型透气性差，浇注速度控制不当，型腔内的气体不能及时排除等，都会使气体进入液态金属。
2. 气体是如何溶解到金属中的？电弧焊条件下，氮和氢的溶解过程一样吗？答：（1）气体在高温下可以分子，原子或离子状态存在，原子或离子状态的气体可直接融入液态金属，而分子状态的气体必须分解为原子或离子状态，才能溶解到液态金属中，气体无论以何种方式向金属中溶解，都要先趋近于表面上，然后以吸附，分解和扩散，而分解和吸附的先后顺序取决于气体的性质。
（2）电弧焊条件下，氮和氢的溶解过程不一样，氢在高温时分解度较大，电弧温度下可完全分解为原子氢，其溶解过程为分解—吸附—溶入。
在电弧气氛中，氮以分子形式存在，其溶解过程为吸附—分解—溶入。
3.哪些因素影响气体在金属中的溶解度，其影响因素如何？答：气体在金属中的溶解度与压力，温度，合金成分等因素有关：（1）当温度一定时，双原子的溶解度与其分压的平方根成正比（2）当压力一定时，溶解度与温度的关系决定于溶解反应类型，气体溶解过程为吸热反应时，△H为正值，溶解度随温度的升高而增加；金属吸收气体为放热反应时，△H为负值，溶解度随温度的上升而降低。
（3）合金成分对溶解度的影响：液态金属中加入能提高气体含量的合金元素，可提高气体的溶解度；若加入的合金元素能与气体形成稳定的化合物（即氮、氢、氧化合物），则可降低气体的溶解度。
材料成型原理课后答案
材料成型原理课后答案材料成型原理是指通过一定的方法和工艺，将原料加工成所需形状的工程材料的过程。
在工程实践中，材料成型原理是非常重要的，因为它直接影响着材料的性能和质量。
下面是一些关于材料成型原理的课后答案，希望能够帮助大家更好地理解这一知识点。
1. 请简要说明材料成型原理的基本概念。
材料成型原理是指利用一定的方法和工艺，将原料加工成所需形状的工程材料的过程。
这个过程包括了原料的选择、加工工艺的设计、成型设备的选择等多个方面，是一个复杂的系统工程。
2. 什么是材料的塑性变形？请举例说明。
材料的塑性变形是指在一定条件下，材料可以经受外力作用而发生形状和尺寸的变化，而且在去除外力后，能够保持变形的一种性质。
例如金属材料在加工过程中经受压力而产生的变形，就是一种塑性变形。
3. 请简要说明材料的成型工艺对材料性能的影响。
材料的成型工艺对材料性能有着直接的影响。
不同的成型工艺会对材料的组织结构、晶粒大小、内部应力等产生影响，从而影响材料的硬度、强度、韧性等性能。
4. 请简要说明材料成型原理在工程实践中的应用。
材料成型原理在工程实践中有着广泛的应用。
例如在汽车制造中，各种金属材料需要经过成型工艺才能制成车身和零部件；在航空航天领域，各种复杂的零部件需要通过成型工艺才能完成加工。
5. 请简要说明材料成型原理的发展趋势。
随着科学技术的不断发展，材料成型原理也在不断地发展和完善。
未来，随着新材料、新工艺的不断涌现，材料成型原理将更加注重对材料性能的精细调控，以及对环境的友好性。
以上就是关于材料成型原理的一些课后答案，希望能够帮助大家更好地理解和掌握这一知识点。
材料成型原理是工程材料学中的重要内容，对于工程实践具有重要的指导意义。
希望大家能够在学习和工作中充分应用这一知识，不断提高自己的专业水平。
材料成形基本原理3版-合工大第4章答案

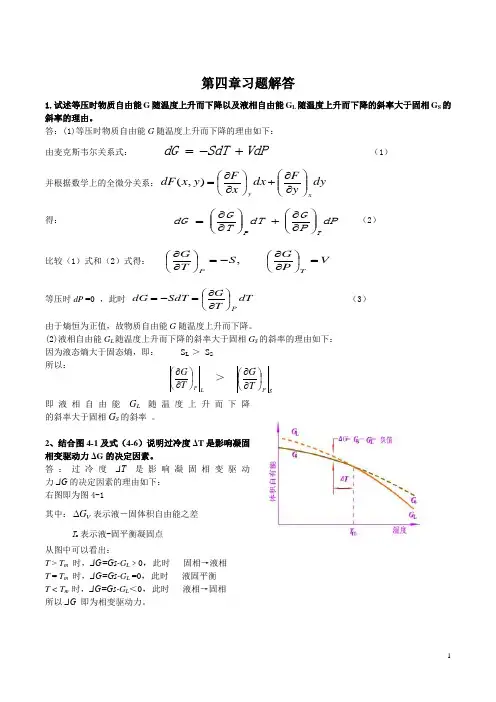

第四章习题解答1.试述等压时物质自由能G 随温度上升而下降以及液相自由能G L 随温度上升而下降的斜率大于固相G S 的斜率的理由。
答：(1)等压时物质自由能G 随温度上升而下降的理由如下：由麦克斯韦尔关系式： VdP SdT dG +-= （1） 并根据数学上的全微分关系：dyy F dx x F y x dF xy ⎪⎪⎭⎫⎝⎛∂∂+⎪⎭⎫ ⎝⎛∂∂=),(得： dPP G dT T G dG TP ⎪⎪⎭⎫⎝⎛∂∂+⎪⎪⎭⎫ ⎝⎛∂∂= （2）比较（1）式和（2）式得： V P G S T G TP =⎪⎭⎫⎝⎛∂∂-=⎪⎭⎫ ⎝⎛∂∂,等压时dP =0 ，此时 dT T G SdT dG P⎪⎭⎫⎝⎛∂∂=-= （3）由于熵恒为正值，故物质自由能G 随温度上升而下降。
(2)液相自由能G L 随温度上升而下降的斜率大于固相G S 的斜率的理由如下：因为液态熵大于固态熵，即： S L ＞ S S所以：＞ 即液相自由能G L 随温度上升而下降的斜率大于固相G S 的斜率 。
2、结合图4-1及式（4-6）说明过冷度ΔT 是影响凝固相变驱动力ΔG 的决定因素。
答：过冷度ΔT 是影响凝固相变驱动力ΔG 的决定因素的理由如下：右图即为图4-1其中：V G ∆表示液－固体积自由能之差T m 表示液-固平衡凝固点 从图中可以看出：T > T m 时，ΔG=Gs -G L ﹥0，此时 固相→液相T = T m 时，ΔG=Gs -G L =0，此时 液固平衡T < T m 时，ΔG=Gs -G L ＜0，此时 液相→固相所以ΔG 即为相变驱动力。
再结合（4-6）式来看， m m V T TH G ∆⋅∆-=∆（其中：ΔH m —熔化潜热， ΔT )(T T m -=—过冷度）由于对某一特定金属或合金而言，T m 及ΔH m 均为定值，所以过冷度ΔT 是影响凝固相变驱动力ΔG 的决定因素 。
3. 若金属固溶体以初生相按树枝晶单向生长，且生长释放的潜热与热量导出相平衡，试分析其枝晶端部可能具有哪些类型的过冷？若金属固溶体以初生相按等轴树枝晶在熔体中生长呢？答：（1）单向生长枝晶端部存在的过冷类型有：一定有动力学过冷，因为晶体的生长必然具备动力学过冷；一定有曲率过冷，因枝晶端部曲率不可能为零（或曲率半径无穷大），所以必然存在曲率过冷；可能成分过冷，金属固溶体（意味着是合金，而不是纯金属）凝固过程具有溶质再分配（具体见第五章），在条件合适的情况下，可能会出现成分过冷；在通常的条件下（题目未强调大气压之外的附加压力），不会出现压力过冷；按照题意，生长释放的潜热与热量导出相平衡，因此不会出现热过冷。
材料成型基本原理课后答案
1 表面张力—表面上平行于表面切线方向且各方向大小相等的张力。
表面张力是由于物体在表面上的质点受力不均匀所致。
2 粘度－表面上平行于表面切线方向且各方向大小相等的张力。
或作用于液体表面的应力τ大小与垂直于该平面方向上的速度梯度dvx/dvy的比例系数。
3 表面自由能(表面能)－为产生新的单位面积表面时系统自由能的增量。
4 液态金属的充型能力－液态金属充满铸型型腔，获得形状完整、轮廓清晰的铸件的能力，即液态金属充填铸型的能力。
5 液态金属的流动性－是液态金属的工艺性能之一，与金属的成分、温度、杂质含量及其物理性质有关。
6 铸型的蓄热系数－表示铸型从液态金属吸取并储存在本身中热量的能力。
7 不稳定温度场－温度场不仅在空间上变化，并且也随时间变化的温度场稳定温度场－不随时间而变的温度场（即温度只是坐标的函数）：8 温度梯度—是指温度随距离的变化率。
或沿等温面或等温线某法线方向的温度变化率。
9 溶质平衡分配系数K0—特定温度T*下固相合金成分浓度CS*与液相合金成分CL*达到平衡时的比值。
10 均质形核和异质形核－均质形核(Homogeneous nucleation) ：形核前液相金属或合金中无外来固相质点而从液相自身发生形核的过程，亦称“自发形核” 。
非均质形核(Hetergeneous nucleation) ：依靠外来质点或型壁界面提供的衬底进行生核过程，亦称“异质形核”。
11、粗糙界面和光滑界面－从原子尺度上来看，固－液界面固相一侧的点阵位置只有50％左右被固相原子所占据，从而形成一个坑坑洼洼凹凸不平的界面层。
粗糙界面在有些文献中也称为“非小晶面”。
光滑界面—从原子尺度上来看，固－液界面固相一侧的点阵位置几乎全部为固相原子占满，只留下少数空位或台阶，从而形成整体上平整光滑的界面结构。
也称为“小晶面”或“小平面”。
12 “成分过冷”与“热过冷”－液态合金在凝固过程中溶质再分配引起固－液界面前沿的溶质富集，导致界面前沿熔体液相线的改变而可能产生所谓的“成分过冷”。
合工大快速原型课后复习题及解答
第二章光固化快速成型工艺1 ．叙述光固化快速成型的原理。
氦－镉激光器或氩离子激光器发出的紫外激光束在控制系统的控制下按零件的各分层截面信息在光敏树脂表面进行逐点扫描，使被扫描区域的树脂薄层产生光聚合反应而固化，形成零件的一个薄层。
一层固化完毕后，工作台下移一个层厚的距离，以使在原先固化好的树脂表面再敷上一层新的液态树脂，刮板将粘度较大的树脂液面刮平，然后进行下一层的扫描加工，新固化的一层牢固地粘结在前一层上，如此重复直至整个零件制造完毕，得到一个三维实体原型。
2 ．光固化快速成型的特点有哪些？优点：（1）成型过程自动化程度高；（2）尺寸精度高；（3）优良的表面质量；（4）可以制作结构十分复杂的模型、尺寸比较精细的模型；（5）可以直接制作面向熔模精密铸造的具有中空结构的消失型；（6）制作的原型可以一定程度地替代塑料件。
缺点：（1）制件易变形，成型过程中材料发生物理和化学变化；（2）较脆，易断裂性能尚不如常用的工业塑料；（3）设备运转及维护成本较高，液态树脂材料和激光器的价格较高；（4）使用的材料较少，目前可用的材料主要为感光性的液态树脂材料；（5）液态树脂有气味和毒性，并且需要避光保护，以防止提前发生聚合反应，选择时有局限性；（6）需要二次固化3．光固化材料的优点有哪些？光固化树脂主要分为几大类？优点：（1）固化快（2）不需要加热（3）可配成无溶剂产品（4）节省能量。
（5）可使用单组分，无配置问题，使用周期长。
（6）可以实现自动化操作及固化，提高生产的自动化程度，从而提高生产效率和经济效益。
分类：(1)自由基光固化树脂(2)阳离子光固(3)混杂型光固化树脂4．光固化成型工艺过程主要分为几个阶段，其后处理工艺过程包括哪些基本步骤？阶段：前处理、原型制作和后处理三个阶段。
后处理步骤：（1）原型叠层制作结束后，工作台升出液面，停留5~10min（晾干）；（2）将原型和工作台一起斜放景干，并将其浸入丙酮、酒精等清洗液中，搅动并刷掉残留的气泡，45min后放入水池中清洗工作台；（3）由外向内从工作台上取下原型，并去除支撑结构；（4）再次清洗后置于紫外烘箱中进行整体后固化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章 凝固温度场P498. 对于低碳钢薄板，采用钨极氩弧焊较容易实现单面焊双面成形（背面均匀焊透）。
采用同样焊接规范去焊同样厚度的不锈钢板或铝板会出现什么后果？为什么？解：采用同样焊接规范去焊同样厚度的不锈钢板可能会出现烧穿，这是因为不锈钢材料的导热性能比低碳钢差，电弧热无法及时散开的缘故；相反，采用同样焊接规范去焊同样厚度的铝板可能会出现焊不透，这是因为铝材的导热能力优于低碳钢的缘故。
9. 对于板状对接单面焊焊缝，当焊接规范一定时，经常在起弧部位附近存在一定长度的未焊透，分析其产生原因并提出相应工艺解决方案。
解：（1）产生原因：在焊接起始端，准稳态的温度场尚未形成，周围焊件的温度较低，电弧热不足以将焊件熔透，因此会出现一定长度的未焊透。
（2）解决办法：焊接起始段时焊接速度慢一些，对焊件进行充分预热，或焊接电流加大一些，待焊件熔透后再恢复到正常焊接规范。
生产中还常在焊件起始端固定一个引弧板，在引弧板上引燃电弧并进行过渡段焊接，之后再转移到焊件上正常焊接。
第四章 单相及多相合金的结晶 P909.何为成分过冷判据?成分过冷的大小受哪些因素的影响? 答: “成分过冷”判据为:R G L ＜NLD RLL L e K K D C m δ-+-0011当“液相只有有限扩散”时，δN =∞，0C C L =，代入上式后得R G L＜000)1(K K D C m L L -( 其中: G L — 液相中温度梯度 R — 晶体生长速度 m L — 液相线斜率 C 0 — 原始成分浓度 D L — 液相中溶质扩散系数 K 0 — 平衡分配系数K )成分过冷的大小主要受下列因素的影响:1）液相中温度梯度G L , G L 越小,越有利于成分过冷 2）晶体生长速度R , R 越大,越有利于成分过冷 3）液相线斜率m L ,m L 越大,越有利于成分过冷 4）原始成分浓度C 0, C 0越高,越有利于成分过冷 5）液相中溶质扩散系数D L, D L 越底,越有利于成分过冷6）平衡分配系数K 0 ,K 0＜1时，K 0 越 小,越有利于成分过冷；K 0＞1时，K 0越大,越有利于成分过冷。
(注:其中的G L 和 R 为工艺因素,相对较易加以控制; m L , C 0 , D L , K 0 ,为材料因素,较难控制 ) 13.影响枝晶间距的主要因素是什么？枝晶间距与材料的机械性能有什么关系？答: 影响枝晶间距的主要因素:纯金属的枝晶间距主要决定于晶面处结晶潜热散失条件，而一般单相合金的枝晶间距则还受控于溶质元素在枝晶间的扩散行为。
通常采用的有一次枝晶（柱状晶主干）间距d1、和二次分枝间距d2两种。
前者是胞状晶和柱状树枝晶的重要参数，后者对柱状树枝晶和等轴枝晶均有重要意义。
一次枝晶间距与生长速度R、界面前液相温度梯度G L直接相关，在一定的合金成分及生长条件下，枝晶间距是一定的，R及G L增大均会使一次间距变小。
二次臂枝晶间距与冷却速度（温度梯度G L及生长速度R）以及微量变质元素（如稀土）的影响有关。
枝晶间距与材料的机械性能:枝晶间距越小，组织就越细密，分布于其间的元素偏析范围就越小，故越容易通过热处理而均匀化。
而且，这时的显微缩松和非金属夹杂物也更加细小分散，与成分偏析相关的各类缺陷（如铸件及焊缝的热裂）也会减轻，因而也就越有利于性能的提高。
第七章液态金属与气相的相互作用P1327. 氮、氢、氧对金属的质量有何影响？答：1．使材料脆化钢材中氮、氢或氧的含量增加时，其塑性和韧性都将下降，尤其是低温韧性下降更为严重。
2．形成气孔氮和氢均能使金属产生气孔。
液态金属在高温时可以溶解大量的氮或氢，而在凝固时氮或氢的溶解度突然下降，这时过饱和的氮或氢以气泡的形式从液态金属中向外逸出。
当液态金属的凝固速度大于气泡的逸出速度时，就会形成气孔。
3．产生冷裂纹冷裂纹是金属冷却到较低温度下产生的一种裂纹，其危害性很大。
氢是促使产生冷裂纹的主要因素之一。
4．引起氧化和飞溅氧可使钢中有益的合金元素烧损，导致金属性能下降；焊接时若溶滴中含有较多的氧和碳，则反应生成的CO气体因受热膨胀会使熔滴爆炸，造成飞溅，影响焊接过程的稳定性。
此外应当指出，焊接材料具有氧化性并不都是有害的，有时故意在焊接材料中加入一定量的氧化剂，以减少焊缝的氢含量，改善电弧的特性，获得必要的熔渣物化性能。
第九章液态金属的净化与精炼P1541、何谓沉淀脱氧？试述生产中常用的几种沉淀脱氧反应。
答：（1）沉淀脱氧是指溶解于液态金属中的脱氧剂直接和熔池中的[FeO]起作用，使其转化为不溶于液态金属的氧化物，并析出转入熔渣的一种脱氧方式。
（2）生产中几种常用的沉淀脱氧反应：a 锰的脱氧反应，[Mn]+[FeO]=[Fe]+(MnO)b 硅的脱氧反应，[Si]+2[FeO]=2[Fe]+(SiO2)c 硅锰联合脱氧反应。
4.综合分析熔渣的碱度对脱氧、脱磷、脱硫的影响。
脱氧在熔渣脱氧时，碱度高不利于脱氧，但在用硅沉淀脱氧时，碱度高可以提高硅的脱氧效果。
脱硫：熔渣的还原性和碱度渣中氧化钙的浓度高和氧化亚铁的浓度低都有利于反应的行因此，在还原期中脱硫是有利的。
熔渣碱度高也有利于脱硫。
脱磷脱磷的有利条件是高碱度和强氧化性的、粘度小的熔渣，较大的渣量和较低的温度。
5、试述熔渣脱硫的原理及影响因素。
答：（1）熔渣脱硫的原理与扩散脱氧相似,。
根据它是利用FeS在熔渣中和金属液中的分配定律，通过在熔渣中脱S，达到对金属的脱S作用。
CaO、CaC2、MnO、MgO与熔渣中的FeS反应而进行脱硫，当熔渣中的FeS含量减少时，钢液中的FeS就向熔渣中扩散，这样就间接达到了脱去钢液中FeS的目的。
（2）影响因素a、熔渣的还原性和碱度。
在熔渣还原期中和熔渣的碱度高时都有利于脱硫。
b、粘度。
粘度小有利于脱硫。
c、温度。
脱硫反应是吸热反应，因此温度高有利于脱硫。
d、硫的活度。
硫的活度大，容易从金属液中析出，有利于脱硫。
第十章焊接热影响区的组织与性能P1681、何谓焊接热循环？焊接热循环的主要特征参数有那些？答：焊接热循环：在焊接热源的作用下，焊件上某点的温度随时间的变化过程，即焊接过程中热源沿焊件移动时，焊件上某点温度由低而高，达到最高值后，又由高而低随时间的变化。
决定焊接热循环特征的主要参数有以下四个：（1）加热速度ωH焊接热源的集中程度较高，引起焊接时的加热速度增加，较快的加热速度将使相变过程进行的程度不充分，从而影响接头的组织和力学性能。
（2）最高加热温度Ｔmax也称为峰值温度。
距焊缝远近不同的点，加热的最高温度不同。
焊接过程中的高温使焊缝附近的金属发生晶粒长大和重结晶，从而改变母材的组织与性能。
（3）相变温度以上的停留时间t H在相变温度T H以上停留时间越长，越有利于奥氏体的均匀化过程，增加奥氏体的稳定性，但同时易使晶粒长大，引起接头脆化现象，从而降低接头的质量。
（4）冷却速度ωC(或冷却时间t8 / 5) 冷却速度是决定焊接热影响区组织和性能的重要参数之一。
对低合金钢来说，熔合线附近冷却到540℃左右的瞬时冷却速度是最重要的参数。
也可采用某一温度范围内的冷却时间来表征冷却的快慢，如800～500℃的冷却时间t8 / 5，800～300℃的冷却时间t8/3，以及从峰值温度冷至100℃的冷却时间t100。
总之，焊接热循环具有加热速度快、峰值温度高、冷却速度大和相变温度以上停留时间不易控制的特点3．简要说明易淬火钢和不易淬火钢HAZ粗晶区的组织特点和对性能的影响？答：（1）易淬火钢HAZ粗晶区：在紧靠焊缝相当于低碳钢过热区的部位，由于晶粒严重粗化，故得到粗大的马氏体，强度硬度很高，塑性韧性较低；正火区得到细小的马氏体，强度硬度较高，但是比粗大马氏体要低，塑性韧性比粗大马氏体好。
（2）不易淬火钢HAZ粗晶区：由于金属处于过热的状态，奥氏体晶粒发生严重的粗化，冷却之后便得到粗大的组织。
并极易出现脆性的魏氏组织。
故该区的塑性、韧性较差。
焊接刚度较大的结构时，常在过热粗晶区产生脆化或裂纹。
9．如何提高热影响区的韧性？韧化的途经有那些？答：（1）提高热影响区的韧性的措施1)控制组织：对低合金钢，应控制含碳量，使合金元素的体系为低碳微量多种合金元素的强化体系,应尽量控制晶界偏析。
2)韧化处理: 对于一些重要的结构，常采用焊后热处理来改善接头的性能。
合理制定焊接工艺,正确地选择焊接线能量和预热、后热温度是提高焊接韧性的有效措施。
（2）韧化的途径：除了上述措施外，还有如细晶粒钢(利用微量元素弥散强化、固熔强化、控制析出相的尺寸及形态等)采用控轧工艺，进一步细化铁素体的晶粒，也会提高材质的韧性；采用炉内精炼，炉外提纯等一系列措施，从而得到高纯净钢，使钢中的杂质(S、P、O、N等)含量极低，使钢材的韧性大为提高，也提高了焊接HAZ的韧性。
10．某厂制造大型压力容器，钢材为14MnMoVN钢，壁厚36mm，采用手弧焊：1)计算碳当量及HAZ最大硬度Hmax（t8/5=4s）;2)根据Hmax来判断是否应预热；3）如何把Hmax降至350HV以下；解：（1）依据B VMo Ni Cr Cu Mn Si C 51015602030P cm ++++++++=查得14MnMoVN 的成分wC=（0.10-0.18）%,wMn=（1.2-1.6）%,wMo=（0.41-0.65）%, wV=（0.05-0.15）%,代入上式得 Pcm=0.255依据 H max （HV10）= 140 + 1089 P cm - 8.2 t 8∕5 t 8∕5=4s , Pcm=0.255得 H max=524.89 HV（2）H max=524.89 HV 说明其淬硬倾向较大，冷裂倾向也随之较大，应该预热 （3）依据 H max （HV10）= 140 + 1089 P cm - 8.2 t 8∕5 H max <350，Pcm=0.255得 t 8∕5>8.26 s由壁厚36mm 可知钢板为厚板 所以冷却时间58t 随着线能量E 和初始温度T 0的提高而延长，焊接方式和材料确定，则线能量E 确定，主要是通过提高初始温度即预热温度来降低冷却速度，延长58t 时间大于8.26s 。
从而降低H max.第十一章 凝固缺陷及控制 P21114、何谓液化裂纹？出现在焊接接头的哪个区域？为什么？答： 液化裂纹是母材近缝区或焊缝层间金属，在高温下发生晶间液膜分离而导致的开裂现象。
出现在焊接接头的焊接热影响区。
从液化裂纹的定义可以知道，液化裂纹常出现在焊接热影响区或多层焊的层间金属中。
这是由于热影响区或多层焊层间金属奥氏体晶界上的低熔点共晶，在焊接高温下发生重新熔化，使金属的塑性和强度急剧下降，在拉伸应力作用下沿奥氏体晶界开裂而形成的。
