CPC高速钢轧辊的成形原理是什么
轧辊的在钢厂应用原理
轧辊的在钢厂应用原理1. 轧辊的定义与作用轧辊是钢厂生产线中的重要设备，用于对钢材进行加工和变形。
它是一种圆柱形辊子，通常由高强度合金钢制成，并通过专业的热处理工艺进行强化。
轧辊通过轧制的方式将初始钢坯经过一系列辊道变形并获得所需形状和尺寸的钢材。
它在钢厂生产过程中起到关键的作用，影响着钢材的成品质量和生产效率。
2. 轧辊的工作原理轧辊的工作原理是通过对钢坯施加压力和变形来实现形状和尺寸的改变。
钢坯在被送入轧机后，通过不同的辊道进行多次轧制。
每段轧制都会对钢坯造成一定的压力，使钢坯发生塑性变形，逐渐获得需要的形状和尺寸。
在轧辊的工作过程中，主要涉及以下几个方面的原理：2.1 压力原理轧辊通过对钢坯施加压力来使钢材发生塑性变形。
压力的大小和施加时间取决于钢材的性质和所需的变形程度。
轧辊能够产生足够的压力来使钢材塑性变形，使得钢材的形状和尺寸得以改变。
2.2 变形原理轧辊通过不同的辊道和形状来实现对钢材的变形。
不同形状的轧辊可以对钢材施加不同方向和大小的变形力，从而实现对钢材的塑性变形和形状调整。
2.3 冷却原理轧辊在工作过程中会产生大量的热量，为了防止轧辊过热而损坏，需要采取冷却措施。
冷却水通过内部的通道流过轧辊，吸收热量并降低轧辊的温度，以保持轧辊的正常工作温度。
3. 轧辊的分类根据不同的轧制方式和用途，轧辊可以分为多种类型。
以下是几种常见的轧辊分类：3.1 热轧辊热轧辊是用于对高温下的钢坯进行轧制的辊子。
它通常由合金钢制成，能够承受高温和高压的工作环境。
热轧辊主要用于热轧钢材的生产过程。
3.2 冷轧辊冷轧辊是用于对室温下的钢坯进行轧制的辊子。
冷轧辊一般采用硬质合金材料制成，具有较高的耐磨性和寿命。
冷轧辊主要用于冷轧钢材的生产过程。
3.3 支撑辊支撑辊是一种用于支撑和导向钢材运动的辊子。
它主要位于轧机的两侧，起到支撑和稳定钢材的作用。
支撑辊一般由高强度合金钢制成，能够承受较大的压力和冲击。
3.4 模具辊模具辊是一种特殊的轧辊，它具有特定的轮廓和凹槽，用于生产特殊形状和尺寸的钢材。
轧制的原理
轧制的原理
轧制是一种重要的金属加工方法，它通过辊轧将金属坯料压制成所需形状和尺寸的工件。
轧制的原理主要包括塑性变形、应力变形和金属流动等几个方面。
首先，塑性变形是轧制的基本原理之一。
在轧制过程中，金属坯料受到辊轧的挤压和拉伸作用，从而使其发生塑性变形。
金属坯料的晶粒在受力的作用下发生滑移和再结晶，从而改变了原来的形状和尺寸，最终形成所需的工件。
其次，应力变形也是轧制的重要原理之一。
在轧制过程中，金属坯料受到的应力会引起其内部结构和形状的变化。
通过合理控制轧制过程中的应力分布和应力状态，可以实现金属坯料的塑性变形和加工成形，从而得到符合要求的工件。
另外，金属流动也是轧制的关键原理之一。
在轧制过程中，金属坯料受到辊轧的挤压和变形，金属内部的晶粒和晶界会发生流动和重组，从而改变了金属的形状和结构。
通过合理控制金属的流动和变形，可以实现金属坯料的加工成形，从而得到满足要求的工件。
总的来说，轧制的原理是通过塑性变形、应力变形和金属流动等方式，将金属坯料加工成所需形状和尺寸的工件。
在轧制过程中，需要合理控制轧制参数和工艺流程，以确保金属的加工质量和工件的精度。
同时，还需要注意金属的热处理和表面处理，以提高工件的性能和表面质量。
通过对轧制原理的深入理解和掌握，可以更好地应用轧制技术，实现金属加工的高效、精密和可靠。
高速钢轧辊的加工及运用分析云胜奇
高速钢轧辊的加工及运用分析云胜奇发布时间：2022-01-17T02:31:16.933Z 来源：《基层建设》2021年第29期作者：云胜奇[导读] 由于高速钢轧辊机械加工的困难度较大，受机械特性、材质和加工工艺等各种因素影响，机械加工利用率逐渐降低。
本章主要阐述了高速钢对轧辊工艺的主要影响因素和相关应用，陕钢集团龙钢公司轧钢厂陕西省韩城市 715400摘要：由于高速钢轧辊机械加工的困难度较大，受机械特性、材质和加工工艺等各种因素影响，机械加工利用率逐渐降低。
本章主要阐述了高速钢对轧辊工艺的主要影响因素和相关应用，并期望能进一步提高其加工效果。
关键词：加工工艺；加工效率；高速钢轧辊某钢厂主要生产矿用锚杆钢筋和φ12~40mm螺纹钢，同时兼顾高铁、核钢等功能性钢筋精轧螺纹。
轧机布置采用6-6-6、1-10平交替、全连续无张力轧压的工艺型式。
目前现场使用轧辊材料，精轧机组主要是高硼高速钢和高洛铁。
为了提高了轧钢机开工率、钢铁外观品质和负差控制率等，轧钢厂都开始推广使用高速钢轧辊及半高速钢轧辊。
但因为高速钢硬度较高，且不易切削，造成了高速工具钢轧辊应用的发展受到限制。
所以，很有必要研究高速钢轧辊的制造与使用，以提高生产效率。
1高速钢轧辊高速钢轧辊，是高碳高速钢及复合轧辊的缩写。
高速钢轧辊作为一类热轧的金属材料，近年来也蓬勃发展得很快。
而合金钢是高速钢轧辊的主要生产成份，在通过热处理等工艺淬火以后，即便在空气环境中淬火也能硬化。
高碳钢作高速钢的轧辊材质，以球墨铸铁和锻钢或多层石墨用作轧辊芯材质，并由于使用CPC工艺技术或离心复合铸造法将二种截然不同的材质，一般有贝氏体、可转位硬质合金和回火马氏体成为基体组织，碳化物以高度弥散的形态均匀分布于车体内，这就导致了其韧性、耐磨性均相当高，也使得车削用量加工的难度大大提高。
HSS轧辊有淬透性好、热稳定性好等优点，且碳化物坚固性较高，容易产生氧化层，使其抗热裂性和耐磨性都更高。
高速钢轧辊的铸造技术新
高速钢轧辊的铸造技术摘要：铸造高速钢轧辊最早是在19世纪80年代末90年代初期开始使用，因其极低的磨损率和出色的轧钢表面质量深受轧钢厂家的青睐。
近年来，我国好多轧辊厂家也都相继开发并生产出了高速钢轧辊，并在热轧带钢、线棒材轧机上得以应用，并取得了较好的效果，但在其制造和轧钢过程中产生的一些问题阻碍了高速钢轧辊的普及。
问题主要有：制造过程中的轧辊内部高应力导致轧辊断裂，结合层缺陷导致的轧辊工作层剥落、在轧制过程中易产生辊面热裂纹及轧制冲击力造成的辊面破裂，轧制摩擦力增加等。
本篇文章将主要描述高速钢轧辊的冶金特性及其在制造和轧钢过程中产生的一些问题及解决办法。
关键词：高速钢轧辊；磨损率；断裂；摩擦系数The Casting Tecnology of High Speed Steel RollsDONG Jun ，ZHANG Xiu Qin(Tang shan zhong da mechanical roll Ltd )Abstract: High Speed Steel (HSS) rolls were first used in the late 1980s and early 1990s. The combination of extremely low wear rates and excellent surfaces were very desirable for rolling mills.in recent years,many rollmakers in china have also produced some High Speed Steel rolls and used well in hot strip mill and hot bar mill. There were, however, problems associated with the use of these rolls that slowed the rate of general acceptance. These were high manufacturing stresses leading to catastrophic failures, spalling from bond defects and mill problems connected to higher rolling friction and hot cracks and Spalling generated in the rolling process. This chapter will describe the metallurgy of HSS rolls and how it influences manufacturing and mill problems.Key words: High Speed Steel (HSS) rolls; wear rates; Fracture; Friction coefficient高速钢轧辊的定义高速钢轧辊与工具钢轧辊在使用上非常相似。

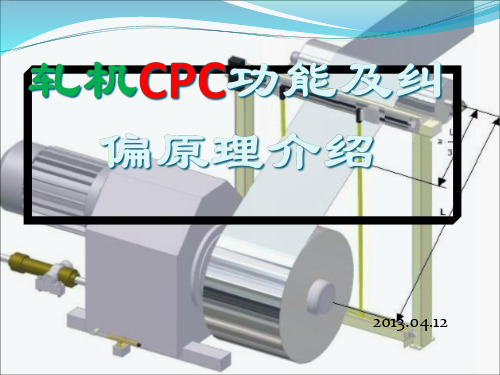

轧机CPC功能及纠偏原理介绍
18
轧机CPC硬件介绍
（五）、成都板 材公司轧机CPC所 用开关量输入/输 出卡为：
DEA 01
攀钢集团成都板材公司培训课件
19
轧机CPC硬件介绍
LED17 电压5V正常 MCU通过I/O总线激活其功能 LED17：LEDH1..H8:开关量输入状态，灯亮
为1 LEDH9..H16：输出继电器状态，NO, 闭合时灯亮
板带在“L”和“Lp”取决与板带宽度和厚度及机组 的张力。还有材料特性及垂直轴线上的瞬时转动惯量
攀钢集团成都板材公司培训课件
47
CPC纠偏原理介绍
尽量避免PRE–ENTRY SPAN 问题: 注意，使入口段自由距离‘L’尽可能的长，远比‘
Pre-Entry Span ’ Lp‘长，或使用带有积分效果的 纠偏框架
轧机CPC硬件介绍
1 参考光电管(LS14)； 2 测量光电管(LS13) ； 3 带钢； 4 光源(LIH.../ LIC...)； L 光电管与光源间距 L = 300 ... 4 000
mm；
X 带钢与光源间距 X = 175mm + (0.13 · L)。
攀钢集团成都板材公司培训课件
1. EVM2-CP； 2. 光源； a. 带钢最宽极限； b. 带钢最窄极限； c. 中心线。
攀钢集团成都板材公司培训课件
32
轧机CPC硬件介绍
1）成都板材公司轧机CPC所用EVM2-CP内部：
攀钢集团成都板材公司培训课件
33
轧机CPC硬件介绍
（1）、EVK2.11.2 的电气元 件：
成功源于不懈的努力，人生最大的敌人是自己怯懦
•
2、
。0 2:40:15 02:40:1 502:401 1/23/2 020 2:40:15 AM
轧机工作原理
轧机工作原理
轧机是一种常见的金属加工设备，它的工作原理是将金属坯料放置在轧辊之间，并通过轧辊的旋转和压力作用，使金属坯料发生塑性变形，从而改变其截面形状和尺寸。
具体而言，轧机由一对或多对平行排列的轧辊组成。
其中，一对轧辊通常是对称放置的，其间隔可以通过调整进行调节。
当金属坯料被放置在轧辊之间时，由于轧辊的旋转，坯料将逐渐被吸入轧辊之间的空间。
随着轧辊的旋转，金属坯料在轧辊的挤压下发生塑性变形。
轧辊的表面通常具有凹凸不平的花纹或细微的纹理，这可以增加金属与轧辊之间的摩擦力，从而更好地控制金属坯料的变形过程。
通过不同的轧辊排列和调节，轧机可以实现不同的加工效果。
例如，通过采用不同形状的轧辊，可以将圆形金属坯料轧制成扁平的带状材料，或者将方形坯料轧制成圆形或其他形状。
除了塑性变形外，轧机还可以通过不同的工艺参数控制加热、冷却等过程，以调控金属材料的力学性能和结构特征。
总之，轧机通过轧辊的旋转和挤压作用，将金属坯料进行塑性变形，从而实现加工过程中形状和尺寸的改变。
它在金属加工领域起着重要的作用，广泛应用于钢铁、有色金属等行业中。
高速钢、高硼高速钢轧辊
高速钢、高硼高速钢轧辊
常州凯达重工-拥有扫描电镜、直读光谱仪、硬度检测仪、金相分析仪、液相检测仪、超声波检测仪、铁素体测定仪等检测设备20多台套。
目前已具备年产各类型钢轧辊、板带轧辊、棒线轧辊和大型铸件5万多吨，生产轧辊最大单重可达50吨，铸件最大单重可达80吨。
高速钢轧辊在高温下具有很高的硬度和耐磨性。
它是用离心方法生产的，芯部材质为球墨铸铁。
通过成分和热处理工艺控制，工作层硬度可达80-85HSC，马氏体基体上分布有钒、钨、铌、钼复合碳化物，保证了工作层硬度均一，孔型磨损均匀。
这种辊用于精轧机架，增加作业时间, 改善轧材表面质量。
高速钢轧辊
性能及应用
常州凯达重工科技有限公司，积累了30多年的轧辊生产经验，具备了雄厚的研发和制造能力。
公司现有员工500多名，拥有冶炼工艺、金属材料、铸造工艺、热处理工艺、理化检测、加工工艺和轧钢工艺等方面的专业技术人员60多名，其中教授级高级工程师、高级工程师和博士生导师6名；并有多名外国专家常年为公司进行技术指导；公司专业提供轨梁生产线、型钢生产线、棒材生产线、中板生产线、螺纹钢生产线、高速线材生产线、钢管生产线和带钢生产线全套轧辊（辊环、辊轴）配置方案。
轧工作原理
轧工作原理
轧制是一种金属加工方法，旨在通过巨大的压力将金属块或金属板材压制成所需形状和尺寸。
轧机是常用的轧制设备，它通过辊子的旋转和压制，使金属材料发生塑性变形。
轧机主要由辊子、轧辊、传动系统和支撑装置等组成。
当金属材料经过辊子传送至轧辊处时，轧球开始转动。
轧辊通过旋转的方式施加在金属上的压力，使其在压力下发生塑性变形。
在轧制过程中，金属材料会受到辊子和轧辊间的反复压制，从而逐渐改变其形状。
辊子通常由多个轧辊组成，通过逐级轧制，金属材料会逐渐变薄或形成所需的形状，如板材、棒材或型材等。
轧制过程中，金属材料会产生巨大的内部应力，这将导致其物理性能的变化。
因此，在轧制完成后，金属材料通常需要进行热处理或其他后续加工，以消除内部应力并提高其力学性能。
轧制具有高效、精确的特点，可广泛应用于金属加工领域。
它不仅可以用于加工常规的钢铁材料，还可以加工铜、铝、钛等其他金属材料。
通过不同的轧制方法和工艺参数，可以实现对金属材料的不同形状和尺寸的精确控制。
轧制理论)轧制原理
轧制理论的发展趋势与未来展望
1 2
智能化发展
随着人工智能和大数据技术的应用，轧制理论的 智能化发展成为趋势，实现轧制过程的自动化和 智能化控制。
新材料和新工艺研究
未来轧制理论将继续在新材料、新工艺的研究方 面发挥重要作用，推动行业的创新发展。
3
绿色可持续发展
轧制理论将注重绿色可持续发展，致力于降低能 耗和减少环境污染，实现行业的可持续发展。
轧制理论)轧制原理
目录
量 • 轧制过程的模拟与优化 • 轧制理论的应用与发展
01
轧制原理概述
轧制的基本概念
轧制是一种金属加工工艺，通过两个 旋转的轧辊将金属坯料压缩，使其发 生塑性变形，从而获得所需形状和性 能的金属制品。
轧制过程中，金属坯料通过轧辊的摩 擦力作用被牵引，经过连续的塑性变 形，形成一定规格和形状的成品或半 成品。
智能算法进行故障诊断和预警，提高轧制过程的稳定性和可靠性。
05
轧制理论的应用与发展
轧制理论在钢铁工业中的应用
轧制工艺优化
轧制理论为钢铁工业提供了优化轧制工艺的方法，提高了产品质 量和生产效率。
新材料研发
轧制理论在新材料研发中发挥了重要作用，推动了钢铁材料的不 断升级和革新。
节能减排
轧制理论的应用有助于钢铁工业实现节能减排，降低生产过程中 的能耗和污染物排放。
利用测厚系统实时监测板材厚度， 反馈调整轧制参数，以实现厚度 控制的自动化和精细化。
04
轧制过程的模拟与优化
轧制过程的数值模拟技术
有限元法
01
通过将轧制过程划分为一系列小的单元，利用数学方程描述每
个单元的行为，从而模拟整个轧制过程。
有限差分法
轧辊用高速钢的制备、热处理及组织与性能研究的开题报告
轧辊用高速钢的制备、热处理及组织与性能研究的开题报告一、研究背景轧辊是制钢和轧制金属板材的重要工具，其优良的轧制效果直接影响着轧制质量和产量。
目前普遍使用的轧辊材料为高速钢，其具有良好的硬度、热稳定性和韧性，适用于高温、高压下长期运转。
然而，由于轧辊在使用过程中受到的冲击、摩擦和高温等因素的影响，使其表面易受损伤，导致其使用寿命预期无法达到。
因此，研究开发高性能的轧辊材料，并对其制备、热处理、组织和性能进行深入探究，将有助于提高轧辊的使用寿命和生产效率，从而满足钢铁工业快速发展和需求。
二、研究内容1. 轧辊用高速钢的制备选取合适的高速钢原料，采用真空感应熔炼、氩气保护精炼、连铸等先进工艺制备高性能的轧辊用高速钢材料。
2. 轧辊用高速钢的热处理通过热处理手段对轧辊用高速钢进行淬火、回火等处理，调整其组织结构和性能，提高其硬度、韧性和耐磨性能，增强其耐用性。
3. 轧辊用高速钢的组织与性能研究采用金相、扫描电镜等手段对轧辊用高速钢的组织结构进行研究，分析其晶粒大小、晶界分布、相组成等特征，探究其影响因素。
同时测试其硬度、韧性、耐磨性能等关键指标，建立相应的性能测试体系。
三、研究意义本研究将为轧辊用高速钢的制备、热处理和性能研究提供基础理论与实践指南。
具体意义如下：1. 提高轧辊材料的质量和性能，延长轧辊的使用寿命，降低生产成本。
2. 实现钢铁工业的节能减排和环保发展目标，推动钢铁行业高质量发展。
3. 积累相关材料制备、热处理和性能研究方面的科研经验，推动我国高性能轧辊材料技术的国际领先地位。
四、研究方法本研究将采取实验室试验、理论分析和模拟仿真等多种方法，具体包括：1. 实验室试验：主要包括高速钢材料的制备、热处理及性能测试，通过对不同工艺参数的调整，实现优化制备和热处理目标。
2. 理论分析：基于金相、扫描电镜等手段对高速钢材料的组织成分和性能进行定性定量分析，探索其影响因素。
3. 模拟仿真：采用有限元分析方法，对不同条件下的轧辊使用情况进行仿真模拟，分析轧辊材料的性能与结构变化过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CPC高速钢轧辊的成形原理是什么？
传统的复合轧辊生产主要采用离心法。
但在制造高碳、高钒型高速钢轧辊时，因碳化物与钢液有密度差，在离心力下容易出现碳化物偏析；并且辊芯部分是特厚大断面凝固，铸造组织粗大，辊芯强度无法大幅度提高。
日本新日铁公司在早期镶铸法的基础上，结合连续浇铸技术，于20世纪80年代末开发了CPC成形高速钢轧辊工艺和设备，它是集材料、工艺、设备、自动控制于一体的高新技术，目前世界上只有新日铁和日立两家公司成功用于工业化生产。
该方法与传统轧辊生产方法完全不同，是一次革命性的创新。
采用连续复合法生产轧辊，辊芯是预先制好的，可以根据强度要求选择钢制辊芯材料。
其工作原理是以锻钢或铸钢作为复合轧辊的辊芯，在其表面涂上一层一定厚度的硅系玻璃保护膜，防止辊芯表面氧化。
将熔融的复合轧辊工作层高速钢液体浇铸到垂直安装的辊芯和水冷结晶器之间，并在钢液表面覆盖上一定厚度的渣层，以减少氧化，同时对浇铸后的钢液保温。
熔融的外层高速钢液体与辊芯熔合的同时凝固，然后通过拉拔机构将轧辊向下拉。
不断浇入的钢液在水冷结晶器的冷却作用下不断凝固，并不断向下拉出，最终制成复合轧辊。
为使浇铸的外层高速钢与辊芯完全熔合，用电磁感应加热装置对钢液和辊芯进行补热和预热。
在结合过程中，辊芯表面应出现微熔，使辊芯和外层高速钢金属实现坚固的冶金结合，提高结合强度。
实际操作中须要严格控制辊芯熔化的金属量，否则外层高速钢会被稀释，轧辊性能有所下降。
