超级电容器的工作原理
超级电容器工作原理
超级电容器工作原理超级电容器，也被称为超级电容或超级电容器电池，是一种高能量密度和高功率密度的电子元件。
它具有比传统电池更快的充放电速度和更长的寿命。
本文将详细介绍超级电容器的工作原理。
一、超级电容器的构造超级电容器由两个电极、电解质和隔离层组成。
电极通常使用活性炭或金属氧化物材料制成，这些材料具有大表面积和高电导率。
电解质则是负责传递离子的介质，常用的电解质包括有机溶剂和聚合物。
隔离层用于阻止电极之间的短路。
二、超级电容器的工作原理超级电容器的工作原理基于电荷的分离和存储。
当超级电容器充电时，正极吸收电子，负极释放电子，形成电荷分离。
这导致电极之间产生电势差，形成电场。
电场将正电荷吸引到负极，负电荷吸引到正极，从而将电荷存储在电极表面。
三、超级电容器的充放电过程1. 充电过程：a. 将超级电容器连接到电源，正极接到正极，负极接到负极。
b. 电流从电源流入超级电容器，正极吸收电子，负极释放电子。
c. 电流通过电解质传导，将电荷存储在电极表面。
2. 放电过程：a. 将超级电容器从电源断开。
b. 存储在电极表面的电荷开始释放，电流从正极流向负极。
c. 电荷释放完毕后，超级电容器的电压降至零。
四、超级电容器的优势1. 高能量密度：超级电容器能够存储更多的能量，比传统电池更高。
2. 高功率密度：超级电容器能够更快地充放电，适用于需要高功率输出的应用。
3. 长寿命：由于超级电容器不会出现化学反应，其寿命比传统电池更长。
4. 耐高温：超级电容器能够在高温环境下工作，不会受到过热的影响。
五、超级电容器的应用领域超级电容器在许多领域都有广泛的应用：1. 电动车辆：超级电容器可以用于电动车辆的启动和制动系统，提供高功率输出和能量回收。
2. 可再生能源：超级电容器可以用于储能系统，平衡可再生能源的波动。
3. 电子设备：超级电容器可以用于电子设备的短时备份电源，提供稳定的电流供应。
4. 工业应用：超级电容器可以用于工业设备的峰值功率补偿和电能质量改善。
超级电容器工作原理
超级电容器工作原理超级电容器是一种储能元件，具有高能量密度、高功率密度、长循环寿命等优点。
它在许多领域都有着重要的应用，比如电动车、电子设备等。
那末，超级电容器是如何工作的呢？下面我们将详细介绍超级电容器的工作原理。
一、电容器基本原理1.1 电荷分布：超级电容器由两块带电极的导体板和介质组成。
当电容器充电时，正极板上的电子会被吸引到负极板上，形成正负电荷分布。
1.2 电场形成：正负电荷之间形成电场，这个电场会储存能量，使得电容器具有储能功能。
1.3 电容量：电容器的电容量取决于电极之间的距离、介质的介电常数等因素。
二、超级电容器与普通电容器的区别2.1 电介质：超级电容器的电介质通常是活性炭或者氧化铝等高表面积材料，具有更高的比表面积和更好的电导率。
2.2 极板材料：超级电容器的极板材料通常是活性炭或者导电聚合物，具有更好的导电性和化学稳定性。
2.3 极板结构：超级电容器的极板结构设计更为复杂，可以实现更高的电容量和更低的内阻。
三、超级电容器的工作原理3.1 双层电容效应：超级电容器利用双层电容效应储存能量，即电荷在电极表面形成两层电荷层，实现高能量密度的储能。
3.2 离子迁移：在充放电过程中，离子在电解质中迁移，形成电荷分布，实现能量的储存和释放。
3.3 电荷传输：电荷在电极和电解质之间传输，实现能量的转换和储存。
四、超级电容器的应用4.1 电动车：超级电容器可以作为电动车的辅助储能装置，提供瞬时大功率输出，减轻电池负荷，延长电池寿命。
4.2 可再生能源：超级电容器可以与太阳能、风能等可再生能源结合使用，平衡能源供需，提高能源利用效率。
4.3 电子设备：超级电容器可以用于电子设备的快速充放电，提高设备的性能和响应速度。
五、超级电容器的发展趋势5.1 提高能量密度：超级电容器的能量密度仍然相对较低，未来的发展方向是提高能量密度，实现更高的储能效率。
5.2 降低成本：超级电容器的成本相对较高，未来的发展方向是降低成本，推动其在更广泛领域的应用。

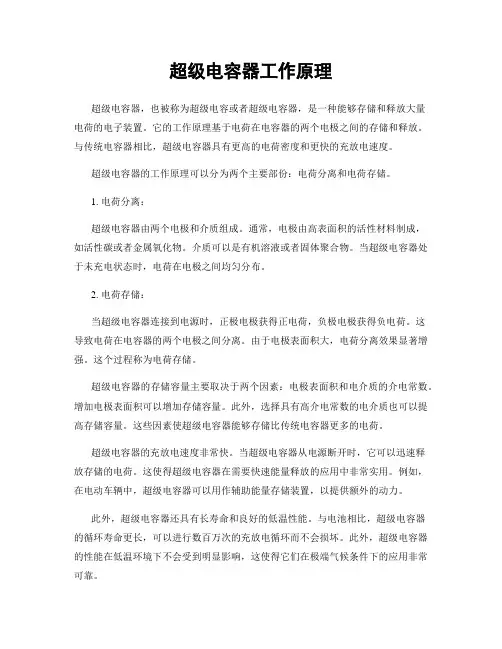

超级电容器工作原理
超级电容器工作原理超级电容器，也被称为超级电容或者超级电容器，是一种能够存储和释放大量电荷的电子装置。
它的工作原理基于电荷在电容器的两个电极之间的存储和释放。
与传统电容器相比，超级电容器具有更高的电荷密度和更快的充放电速度。
超级电容器的工作原理可以分为两个主要部份：电荷分离和电荷存储。
1. 电荷分离：超级电容器由两个电极和介质组成。
通常，电极由高表面积的活性材料制成，如活性碳或者金属氧化物。
介质可以是有机溶液或者固体聚合物。
当超级电容器处于未充电状态时，电荷在电极之间均匀分布。
2. 电荷存储：当超级电容器连接到电源时，正极电极获得正电荷，负极电极获得负电荷。
这导致电荷在电容器的两个电极之间分离。
由于电极表面积大，电荷分离效果显著增强。
这个过程称为电荷存储。
超级电容器的存储容量主要取决于两个因素：电极表面积和电介质的介电常数。
增加电极表面积可以增加存储容量。
此外，选择具有高介电常数的电介质也可以提高存储容量。
这些因素使超级电容器能够存储比传统电容器更多的电荷。
超级电容器的充放电速度非常快。
当超级电容器从电源断开时，它可以迅速释放存储的电荷。
这使得超级电容器在需要快速能量释放的应用中非常实用。
例如，在电动车辆中，超级电容器可以用作辅助能量存储装置，以提供额外的动力。
此外，超级电容器还具有长寿命和良好的低温性能。
与电池相比，超级电容器的循环寿命更长，可以进行数百万次的充放电循环而不会损坏。
此外，超级电容器的性能在低温环境下不会受到明显影响，这使得它们在极端气候条件下的应用非常可靠。
总结一下，超级电容器的工作原理基于电荷的存储和释放。
通过电荷分离和电荷存储，超级电容器能够存储和释放大量电荷。
它具有高电荷密度、快速充放电速度、长寿命和良好的低温性能等优点，使其在许多应用领域具有广泛的潜力。

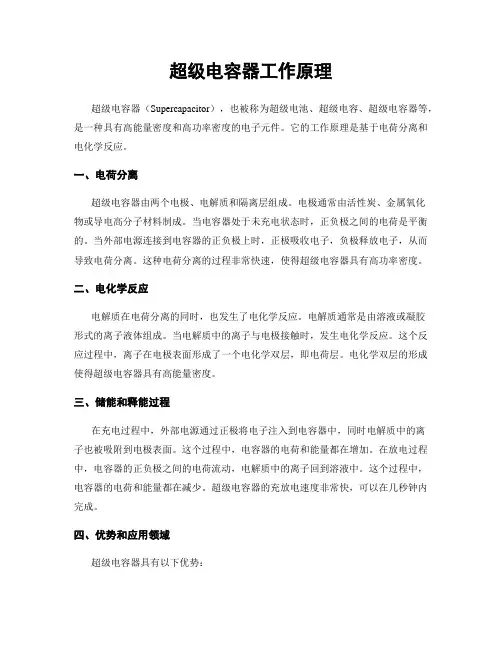

超级电容器工作原理
超级电容器工作原理超级电容器（Supercapacitor），也被称为超级电池、超级电容、超级电容器等，是一种具有高能量密度和高功率密度的电子元件。
它的工作原理是基于电荷分离和电化学反应。
一、电荷分离超级电容器由两个电极、电解质和隔离层组成。
电极通常由活性炭、金属氧化物或导电高分子材料制成。
当电容器处于未充电状态时，正负极之间的电荷是平衡的。
当外部电源连接到电容器的正负极上时，正极吸收电子，负极释放电子，从而导致电荷分离。
这种电荷分离的过程非常快速，使得超级电容器具有高功率密度。
二、电化学反应电解质在电荷分离的同时，也发生了电化学反应。
电解质通常是由溶液或凝胶形式的离子液体组成。
当电解质中的离子与电极接触时，发生电化学反应。
这个反应过程中，离子在电极表面形成了一个电化学双层，即电荷层。
电化学双层的形成使得超级电容器具有高能量密度。
三、储能和释能过程在充电过程中，外部电源通过正极将电子注入到电容器中，同时电解质中的离子也被吸附到电极表面。
这个过程中，电容器的电荷和能量都在增加。
在放电过程中，电容器的正负极之间的电荷流动，电解质中的离子回到溶液中。
这个过程中，电容器的电荷和能量都在减少。
超级电容器的充放电速度非常快，可以在几秒钟内完成。
四、优势和应用领域超级电容器具有以下优势：1. 高功率密度：能够在短时间内释放大量的能量，适用于需要高功率输出的应用，如电动汽车的启动。
2. 长寿命：相对于传统电池而言，超级电容器的循环寿命更长，可以进行数万次的充放电循环。
3. 快速充放电：充电和放电速度快，可以在短时间内完成储能和释能过程。
4. 宽温度范围：超级电容器的工作温度范围较广，适用于各种环境条件下的应用。
超级电容器在许多领域有广泛的应用，包括：1. 交通运输领域：用于电动汽车的启动、制动能量回收和辅助动力系统。
2. 工业领域：用于储能系统、UPS电源、电网稳定和峰值削减。
3. 可再生能源领域：用于储能系统，平衡可再生能源的不稳定输出。

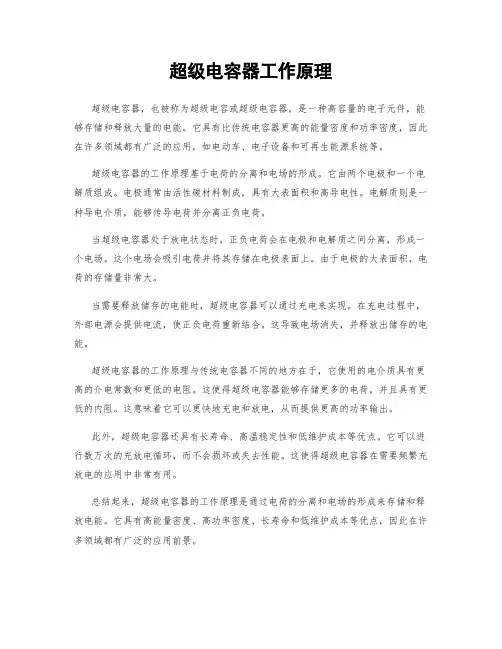

超级电容器工作原理
超级电容器工作原理
超级电容器，也被称为超级电容或超级电容器，是一种高容量的电子元件，能够存储和释放大量的电能。
它具有比传统电容器更高的能量密度和功率密度，因此在许多领域都有广泛的应用，如电动车、电子设备和可再生能源系统等。
超级电容器的工作原理基于电荷的分离和电场的形成。
它由两个电极和一个电解质组成。
电极通常由活性碳材料制成，具有大表面积和高导电性。
电解质则是一种导电介质，能够传导电荷并分离正负电荷。
当超级电容器处于放电状态时，正负电荷会在电极和电解质之间分离，形成一个电场。
这个电场会吸引电荷并将其存储在电极表面上。
由于电极的大表面积，电荷的存储量非常大。
当需要释放储存的电能时，超级电容器可以通过充电来实现。
在充电过程中，外部电源会提供电流，使正负电荷重新结合。
这导致电场消失，并释放出储存的电能。
超级电容器的工作原理与传统电容器不同的地方在于，它使用的电介质具有更高的介电常数和更低的电阻。
这使得超级电容器能够存储更多的电荷，并且具有更低的内阻。
这意味着它可以更快地充电和放电，从而提供更高的功率输出。
此外，超级电容器还具有长寿命、高温稳定性和低维护成本等优点。
它可以进行数万次的充放电循环，而不会损坏或失去性能。
这使得超级电容器在需要频繁充放电的应用中非常有用。
总结起来，超级电容器的工作原理是通过电荷的分离和电场的形成来存储和释放电能。
它具有高能量密度、高功率密度、长寿命和低维护成本等优点，因此在许多领域都有广泛的应用前景。
超级电容器的原理与应用
超级电容器的原理与应用超级电容器，又称为超级电容、超级电容放电器，是一种新型电化学器件，它具有比传统电容器更高的电容量和能量密度，以及更高的功率密度。
这种电化学器件在现代电子设备、交通工具、能源储存系统等领域有着重要的应用。
本文将从超级电容器的原理、结构、特点以及应用领域等方面进行介绍。
一、超级电容器的原理超级电容器的工作原理基于电荷的吸附和离子在电解质中的迁移。
其正极和负极均采用多孔的活性碳材料，两者之间的电解质是导电液体。
当加上电压时，正负极之间形成两层电荷分布，即电荷层，进而形成电场。
电荷的吸附和电子的迁移使得电容器储存电能。
二、超级电容器的结构超级电容器的主要结构包括两块活性碳电极、电解质和两块集流体。
活性碳电极是超级电容器的核心部件，通过高度多孔的结构使得电极表面积大大增加，从而增加电容器的电容量。
电解质则起着导电和电荷传递的作用，而集流体则是用于导电的金属片或碳素片。
三、超级电容器的特点1.高功率密度：超级电容器具有较高的功率密度，能够在短时间内释放大量电能。
2.长循环寿命：相比于锂离子电池等储能装置，超级电容器具有更长的循环寿命。
3.快速充放电：超级电容器具有快速的充放电速度，适用于需要频繁充放电的场景。
4.环保节能：超级电容器不含有有害物质，具有较高的能源利用效率。
四、超级电容器的应用1.汽车启动系统：超级电容器作为汽车启动系统的辅助储能装置，能够有效提高发动机启动速度，降低能源消耗。
2.再生制动系统：超级电容器在电动汽车的再生制动系统中起到储能和释放能量的作用，提高能源回收效率。
3.电网能量储存：超级电容器可用作电网能量的储存装置，用于平衡电力需求与供给之间的波动。
4.工业自动化设备：超级电容器在工业自动化领域中广泛应用，用于缓冲电源波动和提供紧急供电。
5.医疗设备：超级电容器可用于医疗设备的储能，确保设备持续稳定运行。
结语超级电容器以其高功率密度、长循环寿命、快速充放电等特点在各个领域发挥着重要作用，为现代社会的能源存储和利用提供了新的技术解决方案。
超级电容器工作原理
超级电容器工作原理超级电容器，也被称为超级电容或超级电容电池，是一种高性能的电能存储装置。
它具有高能量密度、高功率密度、长寿命、快速充放电等优点，被广泛应用于电子设备、交通工具、可再生能源等领域。
本文将详细介绍超级电容器的工作原理。
一、超级电容器的基本结构超级电容器由两个电极、电解质和隔离层组成。
电极通常由活性炭、金属氧化物或导电聚合物制成。
电解质是导电的溶液或聚合物薄膜，用于连接两个电极并传导电荷。
隔离层则用于阻止电极之间的直接接触。
二、超级电容器的工作原理超级电容器的工作原理可以分为双电层电容和赫姆霍兹电容两种机制。
1. 双电层电容机制当两个电极浸入电解质中时，由于电解质的极性，正离子会聚集在负电极表面，负离子会聚集在正电极表面。
这种现象导致了电解质与电极之间形成了电荷分层，形成了一个电荷电位差，同时也形成了一个双电层结构。
这个双电层结构就像是一个电容器，可以存储电荷。
当外加电压施加在电极上时，电荷会在电极表面积累。
当电压被移除时，电荷会被释放回电解质中。
这个过程非常快速，因此超级电容器具有快速充放电的特点。
2. 赫姆霍兹电容机制赫姆霍兹电容机制是指当电极之间存在一层绝缘材料时，电极与绝缘材料之间形成了一个电荷电位差。
这个电位差可以存储电荷，从而形成电容效应。
这种机制通常用于电解质电容器。
三、超级电容器的充放电过程超级电容器的充放电过程可以通过以下步骤进行说明：1. 充电过程：- 当超级电容器处于放电状态时，电荷会从电极中释放到电解质中，使电极电势降低。
- 当外部电源施加在电极上时，正电极吸收电子，负电极释放电子，电荷开始在电极表面积累。
- 当电压达到设定值时，超级电容器被认为是充满的。
2. 放电过程：- 当超级电容器处于充电状态时，电荷会从电解质中吸收到电极上，使电极电势增加。
- 当外部电源被移除时，电荷开始从电极表面释放，返回到电解质中。
- 放电过程可以持续，直到电荷完全从电极中释放。
四、超级电容器的应用领域超级电容器由于其独特的特点，被广泛应用于以下领域：1. 电子设备：超级电容器可以用作备用电源，提供短时间的电能供应，以防止设备关机或数据丢失。
超级电容器工作原理
超级电容器工作原理引言概述：超级电容器是一种新兴的电子元件，具有高能量密度、快速充放电和长寿命等特点，被广泛应用于电子设备、汽车、航空航天等领域。
本文将详细介绍超级电容器的工作原理。
一、电容器基本原理1.1 电容器的定义和结构电容器是一种能够存储电荷的电子元件，由两个导体板和介质组成。
导体板上的电荷会在两板之间形成电场，存储电能。
1.2 电容器的充放电过程充电过程：当电容器接入电源时，电荷从电源流入导体板，导体板上的电荷逐渐增加，电场强度增大，电容器储存的电能增加。
放电过程：当电容器与电源断开连接时，导体板上的电荷会通过电路释放出来，电场强度减小，电容器储存的电能逐渐减小。
1.3 电容器的电容量和电压电容量是电容器存储电荷的能力，单位为法拉(F)。
电容量越大，电容器存储的电能越多。
电压是电容器两板之间的电势差，单位为伏特(V)。
电压越高，电容器存储的电能越大。
二、超级电容器的结构和特点2.1 超级电容器的结构超级电容器由两个电极和电解质组成。
电极通常采用活性炭材料，具有大表面积和高导电性。
电解质是一种能够导电的液体或者固体，能够提高电容器的电导率和存储电荷的能力。
2.2 超级电容器的高能量密度超级电容器的电极具有大表面积，能够存储更多的电荷，因此具有高能量密度。
相比之下，传统电容器的电能密度较低。
2.3 超级电容器的快速充放电由于超级电容器的电极和电解质具有低电阻性质，电荷在电容器内部的传输速度非常快，因此具有快速充放电的特点。
三、超级电容器的工作原理3.1 双电层电容效应超级电容器的电极表面存在双电层结构，即电极表面的电荷分布形成两层电荷层。
这种双电层结构使得超级电容器能够存储更多的电荷。
3.2 电化学反应超级电容器的电解质能够发生电化学反应，将电能转化为化学能。
这种反应可以增加电容器的电能存储能力。
3.3 电容器的电压稳定性超级电容器具有较好的电压稳定性，即在充放电过程中，电容器的电压变化较小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超级电容器的工作原理
根据存储电能的机理不同，超级电容器可分为双电层电容器(Electric double layer
capacitor, EDLC)和赝电容器(Pesudocapacitor)。
2.1 双电层电容器原理
双电层电容器是通过电极与电解质之间形成的界面双层来存储能量的新型元器件，当电极与电解液接触时，由于库仑力、分子间力、原子间力的作用，使固液界面出现稳定的、符号相反的双层电荷，称为界面双层。
双电层电容器使用的电极材料多为多孔碳材料，有活性炭(活性炭粉末、活性炭纤维)、碳气凝胶、碳纳米管。
双电层电容器的容量大小与电极材料的孔隙率有关。
通常，孔隙率越高，电极材料的比表面积越大，双电层电容也越大。
但不是孔隙率越高，电容器的容量越大。
保持电极材料孔径大小在2,50 nm 之间提高孔隙率才能提高材料的有效比表面积，从而提高双电层电容。
2.2 赝电容器原理
赝电容，也叫法拉第准电容，是在电极材料表面或体相的二维或准二维空间上，电活性物质进行欠电位沉积，发生高度可逆的化学吸附/脱附或氧化/还原反应，产生与电极充电电位有关的电容。
由于反应在整个体相中进行，因而这种体系可实现的最大电容值比较大，如吸附型准电容为2 000×10–6 F/cm2。
对氧化还原型电容器而言，可实现的最大容量值则非常大[9]，而碳材料的比容通常被认为是20×10–6 F/cm2，因而在相同的体积或重量的情况下，赝电容器的容量是双电层电容器容量的10,100 倍。
目前赝电容电极材料主要为一些金属氧化物和导电聚合物。
金属氧化物超级电容器所用的电极材料主要是一些过渡金属氧化物，
如:MnO2、V2O5、
2、NiO、H3PMo12O40、WO
3、PbO2和Co3O4等[10]。
金属氧化物作为超级电容器电RuO2、IrO
极材料研究最为成功的是RuO2，在H2SO4电解液中其比容能达到700,760
F/g。
但RuO2稀有的资源及高昂的价格限制了它的应用。
研究人员希望能从MnO2及NiO等贱金属氧化物中找到电化学性能优越的电极材料以代替RuO2。
用导电聚合物作为超级电容器的电极材料是近年来发展起来的。
聚合物产品具有良好的电子电导率，其典型的数值为1,100 S/cm。
一般将共轭聚合物的电导性与掺杂半导体进行比较，采用术语“p掺杂”和“n掺杂”分别用于描述电化学氧化和还原的结果。
导电聚合物借助于电化学氧化和还原反应在电子共轭聚合物链上引入正电荷和负电荷中心，正、负电荷中心的充电程度取决于电极电势[9]。
导电聚合物也是通过法拉第过程大量存储能量。
目前仅有有限的导电聚合物可以在较高的还原电位下稳定地进行电化学n型掺杂,如聚乙炔、聚吡咯、聚苯胺、聚噻吩等。
现阶段的研究工作主要集中在寻找具有优良的掺杂性能的导电聚合物，提高聚合物电极的充放电性能、循环寿命和热稳定性等方面。
超级电容器作为一种新型的储能元件，具有如下优点:
(1)超高的容量。
超级电容器的容量范围为0.1,6 000 F，比同体积的电解电容器容量大2 000,6 000倍。
(2)功率密度高。
超级电容器能提供瞬时的大电流，在短时间内电流可以达到几百到几千安培，其功率密度是电池的10,100倍，可达到10×103 W/kg左右。
(3)充放电效率高，超长寿命。
超级电容器的充放电过程通常不会对电极材料的结构产生影响，材料的使用寿命不受循环次数的影响，充放电循环次数在105以
上。
(4)放置时间长。
长时间放置超级电容器的电压会下降，再次充电可以充到原来的电位，对超级电容器的容量性能无影响。
(5)温度范围宽，达– 40,+70 ?。
超级电容器电极材料的反应速率受温度影响不大。
(6)免维护，环境友善。
超级电容器用的材料是安全、无毒的，而铅酸蓄电池、镍镉蓄电池用的材料具有毒性。
超级电容器的不足之处表现为能量密度偏低，漏电流较大，单体工作电压低。
水系电解液超级电容器单体的工作电压只有1 V左右，要通过多个电容器单体的串联才能得到较高的工作电压。
而多单体电容器串联对电容器单体的一致性要求很高。
非水系电解液超级电容器单体的工作电压高一点，可以达到3.5 V。
但非水系电解液要求有高纯度、无水等很苛刻的条件。
