TFTLCD液晶显示器显示原理探讨
tft-lcd工作原理
tft-lcd工作原理TFT-LCD工作原理TFT-LCD（Thin Film Transistor-Liquid Crystal Display）是一种液晶显示技术，广泛应用于平板电视、电子游戏机、智能手机和计算机显示器等设备中。
它通过利用液晶的光学特性和薄膜晶体管的电学特性来实现图像的显示。
TFT-LCD的工作原理可以分为两个主要步骤：电学控制和光学调制。
第一步电学控制，液晶显示屏由一系列的像素组成，每个像素由液晶分子和薄膜晶体管构成。
薄膜晶体管是一种电子开关，通过控制其通断状态来控制液晶分子的排列，从而实现像素的显示。
每个像素都有一个对应的薄膜晶体管，它们分别由一个源极、栅极和漏极组成。
当薄膜晶体管的栅极电压升高时，源极和漏极之间会形成一个导通通道，电流可以通过。
反之，当栅极电压降低时，通道将关闭，电流无法通过。
第二步光学调制，液晶分子的排列状态会影响光的传播和偏振方向。
液晶分子在电场的作用下可以呈现不同的排列方式，分别为平行排列和垂直排列。
当液晶分子呈现平行排列时，光线经过液晶层时会发生偏转，无法通过偏振器，像素呈现出黑色。
而当液晶分子呈现垂直排列时，光线能够通过液晶层和偏振器，像素呈现出亮色。
通过控制薄膜晶体管的通断状态，可以改变液晶分子的排列方式，从而控制像素的亮度和颜色。
在TFT-LCD中，每个像素都包含有红、绿、蓝三个亚像素，通过调节每个亚像素的亮度和颜色来显示出丰富多彩的图像。
这是通过在液晶层前面加入颜色滤光片实现的。
颜色滤光片分别为红、绿、蓝三个基色，与每个亚像素一一对应。
当液晶分子呈现垂直排列时，光线可以通过液晶层和颜色滤光片，从而显示出相应的颜色。
而当液晶分子呈现平行排列时，光线无法通过颜色滤光片，像素呈现出黑色。
TFT-LCD的工作原理是通过电学控制和光学调制来实现图像的显示。
电学控制通过控制薄膜晶体管的通断状态来改变液晶分子的排列方式，从而实现像素的亮度和颜色的控制。
tft lcd工作原理
tft lcd工作原理
TFT（薄膜晶体管）LCD（液晶显示器）是一种基于薄膜晶体
管技术的液晶显示器。
其工作原理如下：
1. 像素结构：TFT LCD由一系列的像素组成，每个像素都包
含了红、绿、蓝三个基色的液晶单元和一个薄膜晶体管。
液晶单元根据电压的变化来控制光的透过程度，从而实现颜色的显示。
薄膜晶体管则负责控制电流的开关。
每个像素中的液晶单元和薄膜晶体管都被附着在透明的玻璃基板上。
2. 薄膜晶体管的作用：薄膜晶体管是TFT LCD的核心部件，
它负责控制电流的开关。
当电流通过薄膜晶体管时，它会改变液晶单元的电场，从而改变其透光性质。
薄膜晶体管的开关控制是通过将其上的栅极电压调高或调低来实现的，进而控制液晶单元的透光程度。
3. 光的透过过程：当液晶单元处于关闭状态时，它不能透过光，显示为黑色。
当液晶单元处于开启状态时，根据电场的变化，液晶分子会重新排列，使光线通过透射，显示为不同的颜色和亮度。
4. 控制信号：为了控制TFT LCD的每个像素，需要向每个像
素提供控制信号。
这些控制信号是通过一些线路和电路驱动器传递的，以确保每个像素都能准确显示所需的颜色和亮度。
总结来说，TFT LCD的工作原理是通过控制薄膜晶体管来调
节液晶单元的透光性质，从而显示不同的颜色和亮度。
通过像
素的排列和控制信号的传递，TFT LCD可以呈现出清晰、亮丽的图像。
TFT-LCD原理与设计
TFT-LCD原理与设计
TFT-LCD（薄膜晶体管液晶显示器）是一种广泛使用于平板
电视、电脑显示器、手机等设备中的液晶显示技术。
其工作原理是利用薄膜晶体管和液晶分子的特性实现图像显示。
TFT-LCD的结构由多个层次组成，包括色彩滤光片、透明电极、薄膜晶体管和液晶层等。
色彩滤光片用于调节液晶层的颜色显示，透明电极用于施加电场，而薄膜晶体管则负责控制电流的流动。
这些层次协同工作，使得液晶分子在电场作用下产生偏转，并改变光的透过率，从而形成显示图像。
TFT-LCD的工作原理基于液晶的光电效应。
液晶分子具有两
种状态：向列方向对齐的“ON”态和与列方向垂直的“OFF”态。
当施加电场时，液晶分子会发生扭曲，产生向与列方向垂直的“ON”态。
通过调节电场的强弱和方向，可以控制液晶分子的
偏转程度，进而控制透过液晶层的光的亮度和颜色。
TFT-LCD还需要使用后端的驱动电路来控制薄膜晶体管的导
通和断开，以及控制液晶分子的偏转。
这些驱动电路通常由晶体管和电容器组成，能够实现高速刷新和精确的图像显示。
在TFT-LCD的设计中，需要考虑多个因素，包括像素密度、
色彩还原、亮度和对比度等。
为了提高图像质量，设计者需要选择合适的材料、优化电流和电场的控制参数，并采用高精度的光学和电子元件。
总之，TFT-LCD利用薄膜晶体管和液晶分子的特性，通过控
制电场来实现图像显示。
其设计需要考虑多个因素，以实现高质量的图像效果。
tft lcd原理
tft lcd原理
TFT LCD（薄膜晶体管液晶显示器）是一种广泛用于平板电脑、智能手机、电视和计算机显示器等设备的平面显示技术。
下面是TFT LCD的基本原理：
1. 液晶材料：TFT LCD的基础是液晶材料。
液晶是一种介于液体和固体之间的有机分子，它在电场的作用下能够改变光的透过性。
液晶被封装在两块平板玻璃之间，这两块平板上有透明的电极。
2. 薄膜晶体管（TFT）：TFT是薄膜晶体管的缩写，它是一种用于控制液晶像素的半导体器件。
每个像素都配备了一个TFT，用于控制电流的流动，从而精确地调节液晶分子的方向和透过性。
3. 像素结构：TFT LCD的屏幕由许多微小的像素组成。
每个像素由三个亮度可调的基本颜色（红、绿、蓝）的亮度调光器组成。
这三个颜色的不同亮度组合可呈现出各种颜色。
4. 背光源：TFT LCD需要一种背光源，以照亮屏幕上的像素。
常见的背光源包括冷阴极荧光灯（CCFL）和LED。
现代的LCD大多采用LED作为背光源，因为LED背光具有更低的功耗和更长的寿命。
5. 控制电路：TFT LCD屏幕上还有一套复杂的控制电路，用于接收来自计算机或其他设备的信号，并将其转化为适合液晶显示的信号。
6. 工作原理：当电流通过TFT时，TFT会控制液晶分子的排列，调节其透明度。
通过调整每个像素中红、绿、蓝三个亮度调光器的亮度，屏幕可以呈现出几百万种不同的颜色，形成图像。
总体来说，TFT LCD的原理是通过电流控制液晶分子的排列，从而调节光的透过性，最终呈现出清晰的图像。
TFT_LCD液晶显示器的驱动原理详解
TFT_LCD液晶显示器的驱动原理详解TFT液晶显示器是一种广泛应用于电子产品中的显示技术，它具有亮度高、色彩鲜艳、对比度高等特点。
其驱动原理涉及到液晶分子的操控和信号的产生，下面将详细介绍TFT_LCD液晶显示器的驱动原理。
TFT液晶显示器的基本构造是将两块玻璃基板之间夹上一层液晶材料并加上一层透明导电材料形成液晶屏幕。
液晶是一种具有各向异性的有机材料，其分子有两种排列方式：平行排列和垂直排列。
平行排列时液晶分子可以使光线通过，垂直排列时则阻止光线通过。
这种液晶分子的特性决定了TFT液晶显示器的驱动原理。
TFT液晶显示器的显示过程是通过将电信号施加到液晶分子上来实现的。
在TFT液晶显示器中，每个像素都有一个薄膜晶体管（TFT）作为驱动器，这个晶体管可以控制液晶分子的排列方式。
当电压施加到晶体管上时，晶体管会打开，液晶分子垂直排列，使得背光通过液晶层后被过滤器颜色选择，从而显示对应的颜色。
当电压不再施加到晶体管上时，晶体管关闭，液晶分子平行排列，背光被完全阻挡，形成黑色。
为了产生详细的图像，TFT液晶显示器采用了阵列式的组织结构。
在每个像素之间有三个基色滤光片，分别为红色、绿色和蓝色。
液晶层上的每个像素都与一个TFT晶体管和一个电容器相连。
当电压施加到TFT晶体管上时，电容器会积蓄电荷，触发液晶分子的排列，从而控制对应像素的颜色。
在驱动原理的实现过程中，TFT液晶显示器需要一个控制器来产生电信号。
控制器通过一个复杂的算法，将输入的图像数据转化为适合TFT液晶显示器的电信号，以实现图像的显示。
控制器还负责对TFT晶体管进行驱动，为每个像素提供适当的电压。
另外，TFT液晶显示器还需要背光模块来提供光源。
背光模块通常使用冷阴极荧光灯（CCFL）或者白色LED来产生光线。
背光通过液晶分子的排列方式来调节光的透过程度，从而形成不同的颜色。
为了提供更好的显示效果，在TFT液晶显示器中还需要增加背光的亮度和对比度的调节功能。

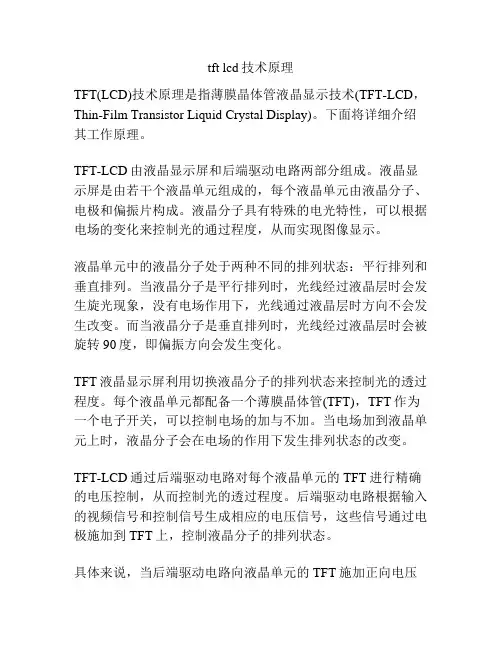

tft lcd技术原理
tft lcd技术原理TFT(LCD)技术原理是指薄膜晶体管液晶显示技术(TFT-LCD，Thin-Film Transistor Liquid Crystal Display)。
下面将详细介绍其工作原理。
TFT-LCD由液晶显示屏和后端驱动电路两部分组成。
液晶显示屏是由若干个液晶单元组成的，每个液晶单元由液晶分子、电极和偏振片构成。
液晶分子具有特殊的电光特性，可以根据电场的变化来控制光的通过程度，从而实现图像显示。
液晶单元中的液晶分子处于两种不同的排列状态：平行排列和垂直排列。
当液晶分子是平行排列时，光线经过液晶层时会发生旋光现象，没有电场作用下，光线通过液晶层时方向不会发生改变。
而当液晶分子是垂直排列时，光线经过液晶层时会被旋转90度，即偏振方向会发生变化。
TFT液晶显示屏利用切换液晶分子的排列状态来控制光的透过程度。
每个液晶单元都配备一个薄膜晶体管(TFT)，TFT作为一个电子开关，可以控制电场的加与不加。
当电场加到液晶单元上时，液晶分子会在电场的作用下发生排列状态的改变。
TFT-LCD通过后端驱动电路对每个液晶单元的TFT进行精确的电压控制，从而控制光的透过程度。
后端驱动电路根据输入的视频信号和控制信号生成相应的电压信号，这些信号通过电极施加到TFT上，控制液晶分子的排列状态。
具体来说，当后端驱动电路向液晶单元的TFT施加正向电压时，电场作用下液晶分子垂直排列，光线被旋转90度，无法通过偏振片，显示为暗状态。
而当后端驱动电路向TFT施加负向电压时，电场作用下液晶分子平行排列，光线无需经过旋转，可以通过偏振片，显示为亮状态。
通过对每个液晶单元的TFT施加不同的电压，可以实现不同程度的光透过，从而形成图像。
多个液晶单元组合在一起，就可以形成液晶显示屏，可以显示出各种复杂的图像和视频。
总结来说，TFT-LCD技术利用电场控制液晶分子的排列状态，通过后端驱动电路对每个液晶单元的电压进行精确控制，从而实现图像的显示。
tft lcd 工作原理
tft lcd 工作原理
TFT LCD（薄膜晶体管液晶显示器）是一种常见的显示技术，广泛应用于电子设备中，例如平板电脑、智能手机和电视等。
下面是TFT LCD的工作原理：
1. 液晶层：TFT LCD最关键的部分是液晶层，液晶层由液晶
分子组成，液晶分子可以通过电场的作用改变其在空间中的排列方式。
2. 背光源：TFT LCD需要一个背光源，通常采用LED（Light Emitting Diode）作为背光源。
背光源会在显示器的后面提供
均匀的光源，通过液晶层透过背光源的光来显示图像。
3. 薄膜晶体管阵列：液晶层的每个像素点都包含一个对应的薄膜晶体管。
这些薄膜晶体管阵列是连接在导线网格上的，用于控制液晶层中液晶分子的排列方式。
4. 驱动电路：TFT LCD中的驱动电路负责控制薄膜晶体管阵列，通过在特定像素点上施加电压，改变液晶分子的排列方式。
这样，液晶层就可以根据不同的电压来控制光的透过程度，从而生成不同的颜色和亮度。
5. 控制器：TFT LCD还包含一个控制器，用于接收来自电子
设备的信号，并将其转化为正确的像素点显示在液晶屏上。
控制器通常采用计算机程序或者芯片实现。
总的来说，TFT LCD的工作原理是通过控制驱动电路中的薄
膜晶体管阵列，在液晶层中施加电场，进而控制液晶分子的排列方式，从而控制光的透过程度，最终显示出图像。
TFT_LCD_驱动原理
TFT_LCD_驱动原理TFT（薄膜晶体管）液晶显示屏是一种广泛应用于电子产品中的平面显示技术。
TFT液晶显示屏由液晶单元和薄膜晶体管阵列组成，每个像素都由一个液晶单元和一个薄膜晶体管控制。
TFT液晶显示屏的原理是利用液晶的电光效应来实现图像的显示。
液晶是一种介于固体和液体之间的有机化合物，具有光电效应。
通过在液晶材料中施加电场，可以改变液晶的折射率，从而控制光的透射或反射。
液晶的电光效应使得TFT液晶显示屏可以根据电信号来调节每个像素点的亮度和颜色。
TFT液晶显示屏的驱动原理主要包括以下几个步骤：1.数据传输：首先，需要将图像数据从输入设备（如计算机）传输到液晶显示屏的内部电路。
这通常是通过一种标准的视频接口（如HDMI或VGA）来完成的。
2.数据解码与处理：一旦数据传输到液晶显示屏内部，它会被解码和处理，以提取有关每个像素点的亮度和颜色信息。
这些信息通常以数字方式存储在显示屏的内部存储器中。
3.电压调节：在液晶显示屏中，每个像素是由一个液晶单元和一个薄膜晶体管组成。
薄膜晶体管通过控制液晶单元的电场来调节每个像素的亮度和颜色。
为了控制液晶单元的电场，需要施加不同电压信号到每个像素点上。
这些电压信号由驱动电路产生，并通过薄膜晶体管传递到液晶单元。
4.像素刷新：一旦电压信号被传递到液晶单元，液晶单元将会根据电场的变化来调节光的传输或反射，从而实现每个像素的亮度和颜色调节。
整个屏幕的像素都将按照这种方式进行刷新，以显示出完整的图像。
5.控制信号发生器：控制信号发生器是液晶显示屏的一个重要组成部分，用于生成各种控制信号，如行扫描和场扫描信号，以及重新刷新图像的同步信号。
这些控制信号保证了像素的正确驱动和图像的稳定显示。
总结起来，TFT液晶显示屏的驱动原理涉及数据传输、数据解码与处理、电压调节、像素刷新和控制信号发生器等多个步骤。
通过控制电压信号和液晶单元的电场变化，TFT液晶显示屏能够实现图像的显示，并且具有色彩鲜艳、高对比度和快速响应等优点，因此在各种电子产品中得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TFT-LCD 顯示器產品特性與規格
‧廣視角技術─MVA：
。VA：不加電壓時垂直排列 。Multi-Domain的目的：產生視覺上平均的效果
資料來源：FUJITSU Sci. Tech. J.,35, 2 (Dec. 1999)
TFT-LCD 顯示器產品特性與規格
‧MVA─產生domain的方法：
TFT-LCD 驅動原理簡介
‧ LC polarity control(5/5)：
2 line inversion
+-++-+-+-+ -+-+
-+-+ -+-+ +-++-+-
TFT-LCD 驅動原理簡介
‧ Cs on common：
Common電壓固定不動，造成Feed Through電壓影響顯示電極的 主因只有Gate Driver經由Cgd寄生電容所引起的電壓變化。
Voltage(Feed Through) = (Vg2-Vg1)*Cgd/Cgd+Clc+Cs
TFT-LCD 驅動原理簡介
元件 Polarizer TFT-LCD 開口率
CF Total
穿透率 39.00%
61.00%
33.00% 7.85%
Polarizer
CCFL (cold cathode fluorescent tube) PCB
TFT-LCD 顯示器產品特性與規格
TFT-LCD 顯示器產品特性與規格
‧產品特性：
在同一尺寸下，解析度越高，畫質就越細膩
尺寸 顏色深度 解析度 對比 亮度 反應時間 廣視角 省電 重量
NB 10.4"~17"
v
v
v
Monitor 15"~20"
v
v
v
v
v
TV
>20"
v
v
v
v
v
TFT-LCD 顯示器產品特性與規格
‧顏色深度：
Gray Scale 0 8 16 24 32 40 48 56 63 Red Green Blue White
電壓越低，穿透的光越多
電壓越高，穿透的光越少
小
大 Voltage
TFT-LCD 驅動原理簡介
‧V-T Curve：
Driving signal: 30Hz, square
5v
3v
TFT-LCD 驅動原理簡介
‧V-T Curve：
X
02 4 6
8
10
Dark state (Off ): LC perpendicular to substra Bright state (On): LC lies down and parallel t
substrate.
TFT-LCD 驅動原理簡介
transmittance
transmittance
‧Gamma voltage：
V-T curve of ZCM5057
100%
80%
60%
40%
20%
0%
0
1
2
3
4
5
voltage
100% 80% 60% 40% 20% 0%
0
Gamma 2.2
LCD Module LCD Panel Center of the Screen
Photometer (TOPCON BM-5A)
Field of View = 2º 500 mm
Light Shield Room
TFT-LCD 顯示器產品特性與規格
‧反應時間： signal
Response Time (TR, TF): TR+TF
-------------
- Lower power - Sensitive to flicker due to lack of spatial averaging -Sensitive to horizontal and vertical cross-talk -V(common)電極可連接在一起.
▪利用突起物暗示液晶倒向
▪利用ITO Slit改變電場分佈
TFT-LCD 驅動原理簡介
TFT-LCD 驅動原理簡介
‧光的偏極化：
液晶分子可改變光的極化狀態
TFT-LCD 驅動原理簡介
‧The Operation Principles of LCD ：
Take the 90o TN as the example
Scan Line
ON
OFF
TFT
玻璃電極 OFF
OFF
OFF
先開啟第一列，其餘關閉。 充電第一列至之前設定之所需電壓。
Data Line
TFT-LCD 驅動原理簡介
OFF
ON
OFF
OFF OFF
接著關閉第一列，電壓已經固定，所以顯示顏色也已固定。 開啟第二列，其餘仍保持關閉。充電第二列至預設電壓。 依此類推，可完成整個畫面之顯像。
TFT-LCD 驅動原理簡介
‧ LC polarity control(2/5)：
Row inversion
++++ ---++++ ----
---++++ ---++++
- Higher power - Reduced flicker - Lower vertical cross-talk - Sensitive to horizontal corss talk -V(common)電極可連接在一起.
TFT-LCD 驅動原理簡介
‧ TFT-LCD信號寫入原理：
TFT-LCD 驅動原理簡介
‧ Storage Capacitor ：
To improve the retention characteristics of the signal charge
Data line
Gate line
Data line
rise
Luminance
100% 90%
10% 0%
Tr Tr0
fall time
time
Tf
Tf0
For Normally White
TFT-LCD 顯示器產品特性與規格
‧Viewing angle problem in single-domain VA：
Polarizer 穿透軸
02 4 6
time
TFT-LCD 驅動原理簡介
‧Flicker：
Applied voltage shifts
V-T curve of ZCM5057
Wrong Vcom 16.67ms
100%
80%Βιβλιοθήκη 60%40%time
20%
0%
0
2
4
6
8
pixel voltage
所謂的Flicker現象，就是當看液晶顯示器畫面上時，畫面會有閃爍的感覺。 這是因為顯示的畫面灰階在每次更新畫面時，會有些微的變動，讓人眼感受 到畫面在閃爍。最容易發生在使用Frame Inversion的極性變換方式。
16
32
48
gray scale
The engineers in PD could only determine the voltage of gray scale 0, 16, 32, 48, 63 for 6 bits and 0, 32, 64, …, 255, etc. for 8 bits. The others are determined by the data driver IC.
0.3
0.2
0.1
0.0
380
480
580
680
780
Backlight
1.0
0.8
0.6
0.4
0.2
0.0
380
480
580
680
780
Color Filter
0.3
0.3
0.2
0.2
0.1 435nm 490nm
0.1
0.3
545nm
0.3
0.2
0.3
0.2 0.2
0.2
0.1
0.1
0.1
0.1
TFT-LCD 驅動原理簡介
‧ LC polarity control(4/5)：
Dot inversion
+-+-+-+ +-+-+-+
-+-+ +-+-+-+ +-+-
- Higher power - Minimum flicker - Highest image quality -以60Hz(1024*768)更新頻率來說，亦即每16.67ms更改一次Frame的極性.
TFT-LCD 驅動原理簡介
‧ TFT LC Display：
Scan line
t Data line
t
Pixel
Dot or Sub-pixel
TFT-LCD 驅動原理簡介
‧ LC polarity control(1/5)：
Frame inversion
++++ ++++ ++++ ++++
解析度
