液晶电视的显示原理
液晶显示器工作原理
液晶显示器工作原理
液晶显示器工作原理是利用液晶分子的特殊性质实现的。
液晶是一种介于液体和固体之间的物质，具有流动性和定向性。
液晶显示器的核心是液晶分子的有序排列。
液晶分子通常呈现出两种不同的排列方式，一种是平行排列，另一种是垂直排列。
这两种排列方式会对光的传播产生不同的影响。
液晶显示器通常由两块平行的玻璃基板组成，其间夹有液晶材料。
两块基板上分别涂有透明电极，电极之间呈现网格状排列。
当施加电压时，液晶分子会受到电场的作用，从而改变排列方式。
当液晶分子呈现平行排列时，光线穿过液晶层，几乎不受到液晶分子的干扰，显示器会显示出亮度较高的状态。
而当液晶分子呈现垂直排列时，光线会被液晶分子转向，几乎完全被阻挡住，使得显示器显示出暗的状态。
为了控制液晶分子的排列方式，液晶显示器通常会通过电压的调控来改变电场，从而改变液晶分子的排列方式。
这一过程是由液晶显示器背后的控制电路控制的。
通过不同的电场作用，液晶显示器可以显示出不同的图像。
此外，液晶显示器还需要背光源来提供光线。
光线经过液晶分子的转换后，再经过色彩滤光片和偏振片的作用，最终形成我们看到的图像。
总的来说，液晶显示器的工作原理就是利用电场的控制来改变液晶分子的排列方式，从而控制光的透过与阻挡，显示出不同的图像。

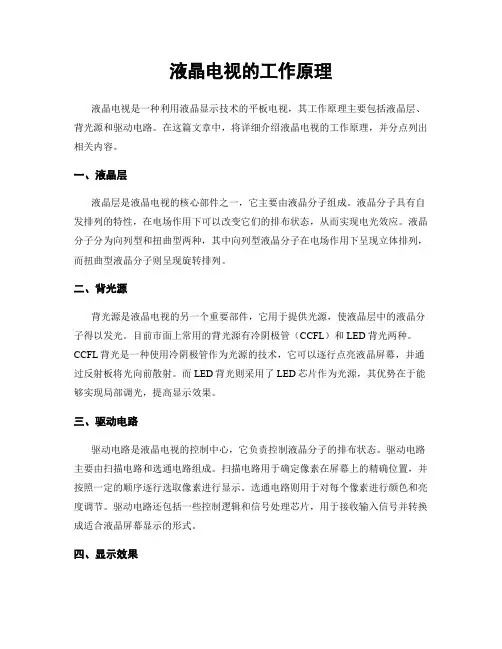

液晶电视的工作原理
液晶电视的工作原理液晶电视是一种利用液晶显示技术的平板电视，其工作原理主要包括液晶层、背光源和驱动电路。
在这篇文章中，将详细介绍液晶电视的工作原理，并分点列出相关内容。
一、液晶层液晶层是液晶电视的核心部件之一，它主要由液晶分子组成。
液晶分子具有自发排列的特性，在电场作用下可以改变它们的排布状态，从而实现电光效应。
液晶分子分为向列型和扭曲型两种，其中向列型液晶分子在电场作用下呈现立体排列，而扭曲型液晶分子则呈现旋转排列。
二、背光源背光源是液晶电视的另一个重要部件，它用于提供光源，使液晶层中的液晶分子得以发光。
目前市面上常用的背光源有冷阴极管（CCFL）和LED背光两种。
CCFL背光是一种使用冷阴极管作为光源的技术，它可以逐行点亮液晶屏幕，并通过反射板将光向前散射。
而LED背光则采用了LED芯片作为光源，其优势在于能够实现局部调光，提高显示效果。
三、驱动电路驱动电路是液晶电视的控制中心，它负责控制液晶分子的排布状态。
驱动电路主要由扫描电路和选通电路组成。
扫描电路用于确定像素在屏幕上的精确位置，并按照一定的顺序逐行选取像素进行显示。
选通电路则用于对每个像素进行颜色和亮度调节。
驱动电路还包括一些控制逻辑和信号处理芯片，用于接收输入信号并转换成适合液晶屏幕显示的形式。
四、显示效果液晶电视的工作原理决定了它具有一些独特的显示效果。
首先，液晶电视能够提供高分辨率的图像，使观看者可以看到清晰细腻的细节。
其次，液晶电视具有较高的亮度和对比度，使图像更加鲜明。
此外，液晶电视还具有广视角特性，观看者可以从不同的角度观看屏幕而不会出现色彩失真或亮度降低的情况。
五、优点与缺点液晶电视作为一种主流的平板电视技术，具有许多优点和一些缺点。
优点包括节能、体积轻薄、色彩还原准确等。
由于液晶电视采用了液晶层和背光源结合的方式，所以相比传统的CRT电视，在能源消耗上要低得多。
此外，液晶电视的体积轻薄，使其成为一种便携性很强的电视产品。

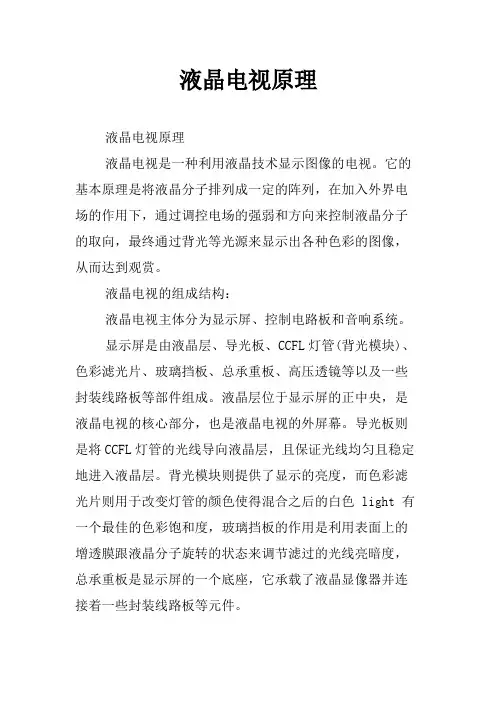

液晶电视原理
液晶电视原理液晶电视原理液晶电视是一种利用液晶技术显示图像的电视。
它的基本原理是将液晶分子排列成一定的阵列，在加入外界电场的作用下，通过调控电场的强弱和方向来控制液晶分子的取向，最终通过背光等光源来显示出各种色彩的图像，从而达到观赏。
液晶电视的组成结构：液晶电视主体分为显示屏、控制电路板和音响系统。
显示屏是由液晶层、导光板、CCFL灯管(背光模块)、色彩滤光片、玻璃挡板、总承重板、高压透镜等以及一些封装线路板等部件组成。
液晶层位于显示屏的正中央，是液晶电视的核心部分，也是液晶电视的外屏幕。
导光板则是将CCFL灯管的光线导向液晶层，且保证光线均匀且稳定地进入液晶层。
背光模块则提供了显示的亮度，而色彩滤光片则用于改变灯管的颜色使得混合之后的白色 light 有一个最佳的色彩饱和度，玻璃挡板的作用是利用表面上的增透膜跟液晶分子旋转的状态来调节滤过的光线亮暗度，总承重板是显示屏的一个底座，它承载了液晶显像器并连接着一些封装线路板等元件。
控制电路板包括电源板、信号处理板、驱动板和主板等组成元件。
电源板为整个液晶电视提供电能，信号处理板则包括视频信号处理芯片、音频处理芯片和微处理器等。
驱动板则是将以上信号处理板所提取的信号转化为液晶屏可识别的信号，大体可分为T_Con/D_Con部分和OC部分；主板中央就是微处理器，并配合很多其他电子元器件实现播放广告、播放视频等等等等。
音响系统则由两个扬声器和一个音频处理板组成，扬声器功耗在2×6瓦左右。
液晶电视的工作原理：液晶电视的工作是依赖于液晶分子的半导体特性。
液晶分子具有如正交性能、双折射性、电光效应等特殊性质。
L-CD显示屏采用了一种叫做TN极性的液晶，它通过调节电压使液晶分子发生变化，完成对光的调节。
1. TN模式和液晶分子结构TN模式液晶分子的结构TN液晶是一种纵向结构的液晶层，它是在两片玻璃板之间加入适当的液晶材料，其中液晶分子排列为纵向方向。
当给液晶层加上一段恰当的扭曲时，可以得到一种类似半波板的效果。
液晶显示器的工作原理
液晶显示器的工作原理
液晶显示器的工作原理是基于液晶分子的光学特性。
液晶是一种特殊的有机化合物，具有两种不同的状态：向列相态（LC 相）和螺旋列相态（N相）。
液晶显示器由两层平行的玻璃基板组成，两个基板之间的空间充满了液晶分子。
每个基板上都涂有一层透明电极，形成一个类似于网格的结构。
液晶分子可以通过施加电场的方式改变其排列，导致光的偏振方向也相应改变。
当不施加电场时，液晶分子处于向列相态，这时液晶会旋转光的偏振方向。
而当电场施加到液晶上时，液晶分子会被电场所影响，排列成与电场平行的形态，此时液晶分子对光的偏振方向的影响消失。
这种状态下，称为正常工作状态。
液晶显示器利用这种原理，通过控制电场在液晶屏幕上的施加来控制液晶分子的排列。
液晶分子排列的变化会影响光的偏振方向，从而改变通过液晶屏幕的光的透射情况。
通过使一些像素区域的液晶分子变为向列相态，一些像素区域的液晶分子变为螺旋列相态，液晶显示器可以实现对光的透射与阻挡的控制，从而显示出不同的图像或文字。
液晶显示器通常由液晶单元、光源和色彩滤光器组成。
光源会通过色彩滤光器经过液晶单元后再通过透光层投射到用户眼中，形成可见的图像。
用户可以通过控制电子设备上的电路板来改变液晶分子排列，从而实现对图像的变化和显示内容的更新。
液晶电视显示原理
液晶电视显示原理液晶电视是一种利用液晶显示技术的新型电视，它采用了液晶作为显示介质，通过调节液晶分子的排列来控制光的透过，从而实现图像显示。
液晶电视具有体积小、重量轻、功耗低、显示效果好等优点，因此受到了广泛的关注和应用。
那么，液晶电视是如何实现图像显示的呢？接下来，我们将从液晶显示原理、液晶分子排列、液晶显示屏结构和工作原理等方面来进行介绍。
首先，我们来了解一下液晶显示的基本原理。
液晶显示原理是利用液晶分子在电场的作用下改变排列状态，从而控制光的透过与阻挡，实现图像显示的。
液晶分子在不同电场作用下，能够改变排列状态，从而改变光的透过程度，这就是液晶显示的基本原理。
其次，液晶分子排列是液晶显示的关键。
液晶分子在电场的作用下，可以呈现出不同的排列状态，包括向列型液晶、扭曲向列型液晶和平行型液晶等。
这些液晶分子的排列状态，决定了液晶显示的效果和性能。
液晶显示屏的结构也是实现图像显示的重要组成部分。
液晶显示屏通常由液晶层、偏光片、玻璃基板、导电玻璃等组成。
液晶层是液晶显示的核心部分，通过在电场作用下改变液晶分子的排列状态来实现光的控制。
偏光片则可以控制光的透过方向，从而实现图像的显示。
最后，我们来了解一下液晶电视的工作原理。
液晶电视是通过控制液晶分子的排列状态，来实现图像的显示的。
当电视接收到视频信号时，控制电路会根据信号的内容，通过调节电场的强弱，来改变液晶分子的排列状态，从而控制光的透过程度，最终显示出清晰的图像。
综上所述，液晶电视是利用液晶显示技术来实现图像显示的一种新型电视。
它通过控制液晶分子的排列状态，来实现光的控制，从而显示出清晰的图像。
液晶电视具有体积小、重量轻、功耗低、显示效果好等优点，因此受到了广泛的关注和应用。
希望通过本文的介绍，能够让大家对液晶电视的显示原理有一个更加深入的了解。

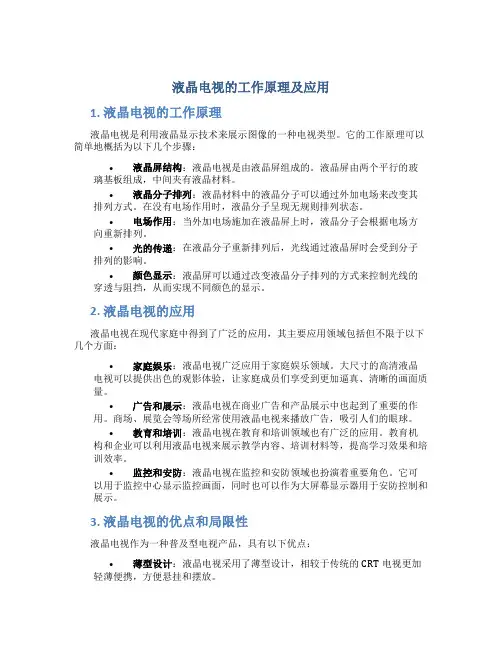

液晶电视的工作原理及应用
液晶电视的工作原理及应用1. 液晶电视的工作原理液晶电视是利用液晶显示技术来展示图像的一种电视类型。
它的工作原理可以简单地概括为以下几个步骤：•液晶屏结构：液晶电视是由液晶屏组成的。
液晶屏由两个平行的玻璃基板组成，中间夹有液晶材料。
•液晶分子排列：液晶材料中的液晶分子可以通过外加电场来改变其排列方式。
在没有电场作用时，液晶分子呈现无规则排列状态。
•电场作用：当外加电场施加在液晶屏上时，液晶分子会根据电场方向重新排列。
•光的传递：在液晶分子重新排列后，光线通过液晶屏时会受到分子排列的影响。
•颜色显示：液晶屏可以通过改变液晶分子排列的方式来控制光线的穿透与阻挡，从而实现不同颜色的显示。
2. 液晶电视的应用液晶电视在现代家庭中得到了广泛的应用，其主要应用领域包括但不限于以下几个方面：•家庭娱乐：液晶电视广泛应用于家庭娱乐领域。
大尺寸的高清液晶电视可以提供出色的观影体验，让家庭成员们享受到更加逼真、清晰的画面质量。
•广告和展示：液晶电视在商业广告和产品展示中也起到了重要的作用。
商场、展览会等场所经常使用液晶电视来播放广告，吸引人们的眼球。
•教育和培训：液晶电视在教育和培训领域也有广泛的应用。
教育机构和企业可以利用液晶电视来展示教学内容、培训材料等，提高学习效果和培训效率。
•监控和安防：液晶电视在监控和安防领域也扮演着重要角色。
它可以用于监控中心显示监控画面，同时也可以作为大屏幕显示器用于安防控制和展示。
3. 液晶电视的优点和局限性液晶电视作为一种普及型电视产品，具有以下优点：•薄型设计：液晶电视采用了薄型设计，相较于传统的CRT电视更加轻薄便携，方便悬挂和摆放。
•节能环保：液晶电视相较于CRT电视在能源消耗上更加节约，节约电能，降低环境污染。
•色彩还原：液晶电视能够准确还原图像的颜色，提供更加真实、细腻的画面质量。
•可视角度广：液晶电视的可视角度比较广，不论观看角度如何，都能够保持较好的画面质量。
然而，液晶电视也存在一些局限性：•对比度较低：液晶电视在对比度方面相较于OLED等显示技术还有待提高，黑色表现较为灰暗。
液晶电视维修快速入门汇总
液晶电视维修快速入门汇总液晶电视维修是一项技术性较强且需要一定专业知识的工作。
对于初学者来说，想要快速入门液晶电视维修并掌握一些基础的维修技能不是一件容易的事情。
本文将汇总液晶电视维修的快速入门知识，帮助初学者迅速了解液晶电视的工作原理、常见故障以及简单的维修方法。
一、液晶电视的工作原理液晶电视是通过控制液晶屏幕上的液晶分子来实现显示效果的。
液晶是一种具有光学特性的有机化合物，能够根据外界电压的变化改变自身的透光性。
液晶电视的显示原理是将液晶分子放置在两层电极之间，当电压通过电极加到液晶上时，液晶分子会发生变化，从而改变光的透射与反射，实现图像的显示。
二、常见故障及解决方法1.视频无法显示：这可能是由于视频信号源的问题，可以检查信号源是否正常工作，尝试更换信号线或调整信号源设置。
若确认信号源正常，那可能是面板和主板之间的连接问题，可以尝试重新连接。
2.画面颜色异常或花屏：这种情况可能是由于面板驱动板电压输出异常导致的，可以检查电压输出情况，若异常，可以尝试更换或修复驱动板。
3.声音无法输出：这可能是音频模块故障，可以检查音频线是否连接正常，调整音量是否有误。
若还是无法输出声音，那可能是音频芯片或音频模块出现问题，可以尝试更换或修复。
4.不亮或无法开机：这种情况可能是由于电源模块故障导致的，可以检查电源线是否连接稳定，检查电源模块输出电压是否正常。
若输出电压不正常，那可能是电源模块损坏，需要更换或修复。
三、维修工具准备1.万用表：用于测试线路是否通电、电压值是否正常等。
2.电烙铁：用于焊接电路元件或修复焊接不良的部分。
3.电源测试器：用于测试电源模块的电压输出情况。
4.热风枪：用于修复电路板上的焊接不良或更换元件。
四、维修步骤1.断电：在进行任何维修操作之前，务必将电视的电源插头拔掉，确保安全。
2.打开电视：拆掉电视外壳，将内部电路暴露出来。
3.检查线路：使用万用表检查线路是否通电，是否有短路或开路现象。
液晶电视显示原理
液晶电视显示原理
液晶电视显示原理是利用液晶材料的光学特性实现的。
液晶是一种特殊的有机化合物，它在不同的电场下会发生物理性质的变化。
液晶电视屏幕由许多小的液晶单元组成，每个液晶单元由两层平行排列的透明电极构成。
当液晶电视的电源开启时，电流通过透明电极，形成电场。
液晶分子在电场的作用下会发生扭曲，进而改变了光的偏振方向。
液晶电视屏幕上的像素点由三个小液晶单元组成，分别对应红色、绿色和蓝色的亮度调节。
当一个像素点需要显示亮度较高的颜色时，电压会加大，使得液晶分子旋转更多，光线经过液晶层后会发生更大的偏振角度变化，从而显示出更亮的颜色。
相反，当像素点需要显示亮度较低的颜色时，电压会减小，液晶分子扭曲较小，光线偏振角度变化较小，显示较暗的颜色。
液晶电视屏幕上每个像素点的亮度和颜色会根据输入信号的变化而改变，通过控制每个像素点的电压，液晶电视能够显示出丰富多彩的图像。
同时，液晶电视具有快速的响应速度和较高的刷新率，能够呈现出流畅的动画和视频。
总之，液晶电视的显示原理基于液晶材料的光学特性，通过控制液晶分子的扭曲程度来调节光线的偏振角度，从而实现显示不同亮度和颜色的图像。
