建筑结构——多层及高层房屋结构

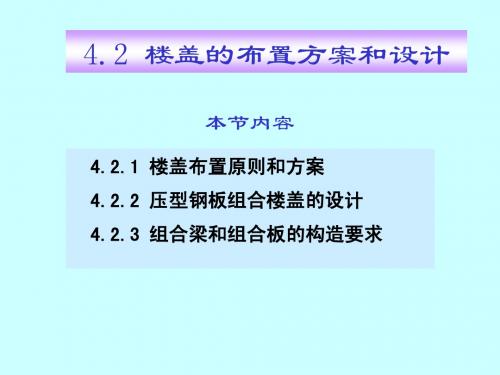

4_2多层及高层房屋结构-楼盖的布置方案和设计
组合板抗冲剪承载力验算
组合板在集中荷载下的冲切力V1，应满足:
V1≤0.6 ft ucr hc
临界周界长度
组合板斜截面抗剪承载力验算
组合板一个波距内斜截面最大剪力设计值Vin 应满足: Vin ≤0.07ftbh0
有效工作宽度bef的最大值
1. 抗弯计算时 简支板 ：bef = bf1+2 lP ( 1 - lP/l ) 连续板 ：bef = bf1 + [ 4 lP ( 1 - lP/l ) ] /3
实例
主次梁连（二）
刚性连接
4.2.2 压型钢板组合楼盖的设计
保证楼板和钢梁之间可靠地传递水平剪力
(a) 不设次梁时的布置方案
(b) 通常的布置方案
抗剪栓钉的布置
抗剪栓钉
抗剪栓钉的布置
压型钢板与抗剪栓钉的连 接
压型钢板与抗剪栓钉的连接
栓钉连接件的受剪承载力设计值
c c Nv 0.43 Ast Ec f c 且 N v ≤0.7 Ast f
负弯矩区剪跨段 V = As fsy
n个栓钉连接件均匀分 布于其剪跨区段内
每个剪跨区内所应配置的栓钉连接件总数
C n V / NV
V :剪跨区内混凝土与钢梁叠合面上的纵向剪力
集中力作用时栓钉连接件的布置
剪跨区内有较大集中力作用时，可将n个栓钉连接件按各分剪力区段的剪力图 面积分配，然后各自均匀分布于分剪力区段
组合楼板和组合梁
压 型 钢 板 组 合 楼 板 组 合 楼 板
组合板 非组合板
考虑压型钢板对组合 楼板承载力的贡献
一般形式组合梁 压型钢板组合梁
组 合 梁
预制钢筋混凝土板组合梁
第三章多层和高层框架
混凝土结构设计
第 三 章
民用建筑楼面均布活荷载标准值及其准永久值系数
项次 类 别
标准值 (kN/m 2 ) 2.0
第 三 章
2、沉降缝的处理方式：
a. 设挑梁 (板)
b. 简支式
缝宽：伸、沉二缝合一。
H < 10m = 50mm H > 10m = 70mm
图3.1.4
3 、抗震缝： 应考虑地震时，不会由于振动的撞击 而破坏房屋。
混凝土结构设计
第 三 章
防震缝的最小宽度： 规范
高度
P50
设计烈度
6
≤15m >15m 100 每增加5m+20
2.0 2.5 3.0 3.5
ψq
1 2 3 4
住宅、宿舍、旅馆、办公楼、 托儿所、幼儿园、医院病房 教室、阅览室、会计室、试验室 食堂、办公楼中的一般资料档案室
0.4 0.5 0.5 0.3 0.3
第 三 章
礼堂、剧场、电影院、体育场及体 育馆的看台：(1) 有固定座位 (2) 无固定座位
混凝土结构设计
混凝土结构设计
第 三 章
3.竖向荷载作用下的计算方法： 框架结构的内力与位移可按弹性方法计算，框架
梁及连梁等构件可考虑局部塑性变形引起的内力重分
布。
采用电脑计算时，宜按空间结构如计算程序TAT
进行计算；手算时可沿框架结构的两个正交主轴划分 为若干个平面进行计算，当框架的间距相等，外形尺 寸和荷载大小相同时，可取其中一榀框架进行计算。 常用的竖向荷载的计算方法有： 1.分层法 2.迭代法 3. 系数法
二建考试必备-建筑结构与设备(5) 多层与高层建筑结构体系
第三节多层与高层建筑结构体系10层及10层以上或高度超过28m的住宅和高度超过24m的其他高层民用建筑为高层建筑。
一、多层砌体结构(一)概述在同一房屋结构体系中，采用两种或两种以上不同材料组成承重结构体系的房屋，称为混合结构房屋。
砖砌体结构是指由钢筋混凝土楼(屋)盖和砖墙承重的结构体系(亦称砖混结构)。
砌体结构一般是指采用钢筋混凝土楼(屋)盖和用砖或其他块体(如：混凝土砌块)砌筑的承重墙组成的结构体系。
木楼(屋)盖与砖墙承重的结构体系，称为砖木结构，目前很少采用。
(二)砌体结构的优缺点和应用范围1．主要优点(1)主要承重结构(承重墙)是用砖(或其他块体)砌筑而成的，这种材料任何地区都有，便于就地取材。
常用的墙体材料有：a．烧结普通砖：黏土砖、煤矸石砖、页岩砖、煤矸石页岩砖；b．烧结多孔砖：黏土多孔砖(P型、M型)、煤矸石多孔砖、页岩多孔砖；c．蒸压灰砂砖、蒸压粉煤灰砖；d．混凝土小型空心砌块。
(2)墙体既是围护和分隔的需要，又可作为承重结构，一举两得。
(3)砌体结构的刚度一般比较较大。
(4)施工比较简单，进度快，技术要求低，施工设备简单。
2．主要缺点(1)砌体强度比混凝土强度低得多，故建造房屋的层数有限，一般不超过7层。
(2)砌体是脆性材料，抗压能力尚可，抗拉、抗剪强度都很低，因此抗震性能较差。
(3)多层砌体房屋一般宜采用刚性方案，故其横墙间距受到限制，因此不可能获得较大的空间，故一般只能用于住宅、普通办公楼、学校、小型医院等民用建筑以及中小型工业建筑。
(三)砖砌体房屋的墙体布置方案1．横墙承重方案楼层的荷载通过板梁传至横墙，横墙作为主要承重竖向构件，纵墙仅起围护、分隔、自承重及形成整体作用。
优点：横墙较密，房屋横向刚度较大，整体刚度好。
外纵墙不是承重墙，因此立面处理比较方便，可以开设较大的门窗洞口。
抗震性能较好。
缺点：横墙间距较密，房间布置的灵活性差，故多用于宿舍、住宅等居住建筑。
2．纵墙承重方案其受力特点是：板荷载传给梁，再由梁传给纵墙。
第一篇多层与高层建筑结构(第一章)ppt课件
2.理解典型结构体系的受力和构造特征，即一般建筑结 构在各种作用力影响下的受力状态以及构造要求。
3.有能力在建筑设计中进行正确合理的结构选型。
4.有能力利用简化方法对常用结构构件进行初步估算， 以满足方案和扩初设计的要求，并能在整个设计过程 中与结构工程师密切地协调配合。
本教材中中未涉及结构构件及其节点详图的施工图设计。通过 本门课程的系统学习，应能清楚地了解和掌握作为建筑形式决 定因素的结构受力状态、各结构分体系以及它们的相互关系， 能对各种总结构体系和分体系方案作近似的快速分析与比较， 这在方案设计和初步设计阶段是非常适用的。
参考教材： ①建筑结构选型，许晟，机械工业出版社；
建筑结构
（第一部分） 教材:建筑结构选型 主编:陈眼云等 出版社:华南理工大学出版社
（第二部分） 教材:建筑结构——概念与设计 主编:王心田等 出版社:天津大学出版社
建筑结构选型
目录
❖ 绪论 ❖ 第一篇 多层与高层建筑结构 ❖ 第一章 混合结构体系 ❖ 第一节 混合结构体系 ❖ 第二节 混合结构房屋的墙体布置 ❖ 第三节 混合结构房屋的楼盖布置 ❖ 第四节 混合结构在房屋建筑中的地位与将来的展望 ❖ 第二章 框架结构体系 ❖ 第一节 框架的结构特点与优点 ❖ 第二节 框架的类型 ❖ 第三节 框架的布置、柱网尺寸及构件截面尺寸 ❖ 第四节 框架结构的运用与建筑艺术技巧的配合 ❖ 第五节 框架结构的适用层数和高宽比 ❖ 第六节 一种类似的框架结构（无梁楼盖结构） ❖ 第七节 无梁楼盖建筑实例－－上海水产供销公司冷
❖ 一、定义
❖ 同一房屋结构体系中采用两种或两种以上 不同材料组成承重结构的结构，亦称为砌 体结构。修建层数不超过八层
多、高层房屋结构的分析和设计计算
对质量及刚度沿高度分布比较均匀的结构，基本 自振周期可用下列公式近似计算：
Un——结构顶层假想侧移(m)。
多、高层房屋结构的分析和设计计 算
初步计算时，结构的基本自振周期按经验公式估算： n—建筑物层数(不包括地下部分及屋顶小塔楼) 。
Tg=0.4s （Ⅱ类场地，第二组)
T=1.5s(Tg∽5Tg）地震影响系数
T=4s(5Tg∽6s）地震影响系数 T=0~0.1s 地震影响系数 0.45 max∼2 max T=0.1s~Tg地震影响系数2 max
0.015 0.012
0.023∼0.05 0.05
0.027 0.021
0.036∼0.09 0.09
多、高层房屋结构的分析和设计计 算
(2)振型分解反应谱法
对不计扭转影响的结构，振型分解反应谱法可仅考虑 平移作用下的地震效应组合，并应符合下列规定： (a) j振型i层质点的水平地震作用标准值
多、高层房屋结构的分析和设计计 算
(b) 水平地震作用效应(弯矩、剪力、轴向力和变形) ：
突出屋面的小塔楼，应按每层一个质点进行地震作用计 算和振型效应组合。
多、高层房屋结构的分析和设计计 算
多、高层房屋结构的分析和设计计 算
顶部突出物：底部剪力法计算顶部突出物的地震作用， 可按所在的高度作为一个质点，按其实际定量计算所得水平 地震作用放大3倍后，设计该突出部分的结构。
增大影响宜向下考虑1~2层，但不再往下传递。
多、高层房屋结构的分析和设计计 算
基本自振周期 T1：
(3)竖向地震作用
第11讲多高层房屋钢结构——结构体系类型及其特点1多层
第11讲多（高）层房屋钢结构——结构体系类型及其特点（一）1、多层房屋钢结构的结构体系类型有哪些?阐述各自的抗侧力单元。
答：多层房屋钢结构常见结构类型有纯框架体系、柱-支撑体系和框-支撑体系。
如果抗侧刚度不满足，还可采用双重抗侧力体系,主要采用钢框架-支撑体系、钢框架-剪力墙体系以及钢框架-核心筒体系。
纯框架体系的抗侧力单元为平面框架，柱-支撑体系的抗侧力单元为支撑，框-支撑体系的抗侧力单元为无支撑的平面框架和支撑；钢框架-支撑体系、钢框架-剪力墙体系以及钢框架-核心筒体系的抗侧力单元除了钢框架外，还分别由支撑、剪力墙以及核心筒作为抗侧力单元。
2、试述纯框架体系在水平荷载作用下的受力和变形特征?答：水平荷载作用下梁柱刚接的框架结构如同空腹桁架结构，结构一侧的部分柱脚产生轴向拉力，另一侧的部分柱脚则产生轴向压力，这些轴向力将形成力偶，平衡外部水平荷载产生的倾覆力矩；另外，楼层剪力使该层框架柱产生弯矩和剪力，而柱端弯矩又使框架梁两端产生反对称的梁端弯矩和剪力。
平面框架结构在水平荷载作用下的变形包括两部分，一部分是由于水平荷载作用下的倾覆力矩使竖向构件(柱)承受轴向拉力或压力，进而使结构整体产生弯曲变形；另一部分为各层梁、柱在剪力作用下引起的框架整体剪切变形。
因此，框架整体侧移曲线呈剪切型。
3、框架结构有哪些优点？适于多少层的钢结构房屋？答：优点：无承重墙，使建筑设计具有一定的自由度；外墙采用非承重构件，可使建筑立面设计灵活多变；轻质墙体的使用还可以大大降低房屋自重，减小地震作用，降低结构和基础造价；构件易于标准化生产，施工速度快，而且结构各部分的刚度比较均匀，自振周期长，对地震作用不敏感。
适用层数：因框架结构的抗侧刚度较小，适于30层以下的房屋建筑。
在地震区，一般不超过15层。
4、试述框架-支撑体系在水平荷载下的变形特点？答：在框架-支撑体系中，框架属于剪切型构件，支撑近似于弯曲型构件。
当楼板可视为刚性体且结构不发生整体扭转时，在刚性楼盖的协调下，使各榀框架与各个支撑的变形相互协调—致，因此，框架-支撑体系可以简化成用刚性连杆将框架与支撑并联，其侧移属于弯剪型变形。
第11章 多层及高层钢筋混凝土房屋(11.1多层框架结构概述)
装配式混凝土框架
预制卡板
预制槽形板
预 制 预制主梁 长 柱
装配整体式混凝土框架
装配整体式混凝土框架
迭合梁
预ห้องสมุดไป่ตู้短柱
装配整体式混凝土框架
预制长柱
11.1.3 框架结构的布置
(1)框架结构布置： 主要是确定柱在平面上的排列方式和选择结构承重方案，
这些均必须满足生产工艺和建筑平面及使用要求。
①柱网布置应满足生产工艺的要求。 在多层工业厂房设计中，生产工艺的要求是厂房平面
框架结构： 由梁和柱组成框架共同抵抗使用过程中水平荷载和竖
向荷载的承重体系。
框架中的墙体起什 么作用？
框架结构是由梁、柱构件通过节点(刚接)连接而成。
框架梁
节点 框架柱
框架梁宜水平拉通、对直，框架柱上下对中，梁、柱 轴线宜在同一竖向平面内，框架梁、柱宜纵横对齐。
有时为了满足使用功能或建筑造型上的要求，框架结 构也可做成缺梁、柱，内收或有斜向布置的梁等结构形式， 如图所示。
① 横向框架承重方案 如图(a)所示。采用横向框架承重方案时，布置有利于
提高建筑物的横向侧向刚度。而纵向框架往往仅按构造要 求布置较小的连系梁，这有利于房屋室内的采光与通风。
②纵向框架承重方案 如图(b)所示。采用此方案可获得较高的室内净高。在
横向布置连系梁。缺点横向抗侧刚度较差，进深尺寸受板长 度的限制。
③柱网布置要使结构受力合理 多层框架结构主要承受竖向荷载。布置柱网时，应考
虑使结构在竖向荷载作用下的内力分布均匀合理，各构件 材料强度均能被充分利用。 如下图中两种框架梁、柱截面尺寸相同及高度相等。而所 示的两种框架结构中，柱距不同可知，在竖向荷载作用下 图(a)所示框架的梁跨中最大弯矩、梁支座最大负弯矩及柱 端弯矩均比图(b)所示框架大；
8 多层及高层钢筋混凝土房屋简介
多层及高层钢筋混凝土房屋
1.高层的定义
我国的房屋一般8层以上就需要设置电梯，对10层以上的 房屋就有提出特殊的防火要求的防火规范，因此我国的《民用 建筑设计通则》（GB 50352—2005）、《高层民用建筑设计 防火规范》（GB 50045-95）将10层及10层以上的住宅建筑和 高度超过24m的公共建筑和综合性建筑划称为高层建筑。 （2）国外对高层定义
承重框架[图8.11(c)]，房屋在两个方向上均有较大的抗 侧刚度，具有较大的抗水平力的能力，楼盖常采用现浇双 向板或井字梁楼盖。
结构通常用框筒作为外筒，实腹筒作为内筒。
8.1.2 高层建筑结构体系
图8.9 筒体类型 （a）实腹筒 （b）框筒 （c）桁架筒 （d）筒中筒 （e）组合筒
8.2 框架结构
8.2.1 结构布置
框架结构布置主要是确定柱在平面上的排列方式（柱网 布置）和选择结构承重方案，这些均必须满足建筑平面及使 用要求，同时也须使结构受力合理，施工简单。
沈阳的20层的重型机器厂住宅则成为七十年代我国最 高的住宅建筑，沈阳的16层的铁路局公寓，首次采用陶粒 混凝土作承2.高层建筑发展 进入八十年代后，中央批准成立深圳等经济特区，深
圳市仅在几年时间里，便兴建了一百多幢高层建筑。最先 开发的2平方公里罗湖商住区，高层建筑密集，形成了高层 建筑森林的壮观场面。50层的深圳国际贸易中心就位于这 个区内，楼高160m。全国各大中城市的高层建筑，在八十 年代都发展得更快。
8.2.1 结构布置
图8.10
8.2.1 结构布置
框架结构的布置 （1）横向框架承重方案。主梁沿房屋横向布置，板和连系
梁沿房屋纵向布置[图8.11(a)]。 （2）纵向框架承重方案。主梁沿房屋纵向布置，连系梁沿
房屋建筑工程：多层及高层钢结构的一般规定
房屋建筑工程：多层及高层钢结构的一般规定多层及高层钢结构宜划分多个流水作业段进行安装，流水段宜以每节框架为单位。
流水段划分应符合下列规定：（1）流水段内的最重构件应在起重设备的起重能力范围内。
（2）起重设备的爬升高度应满足下节流水段内构件的起吊高度。
（3）每节流水段内的柱长度应根据工厂加工、运输堆放、现场吊装等因素确定，长度宜取 2.个～3.个楼层高度，分节位置宜在梁顶标高以上1.0m～1.3m处。
（4）流水段的划分应与混凝土结构施工相适应。
（5）每节流水段可根据结构特点和现场条件在平面上划分流水区进行施工。
流水作业段内的构件吊装宜符合下列规定：（1）吊装可采用整个流水段内先柱后梁、或局部先柱后梁的顺序。
单柱不得长时间处于悬臂状态。
（2）钢楼板及压型金属板安装应与构件吊装进度同步。
（3）特殊流水作业段内的吊装顺序应按安装工艺确定，并应符合设计文件的要求。
多层及高层钢结构安装校正应依据基准柱进行，并应符合下列规定：（1）基准柱应能够控制建筑物的平面尺寸并便于其他柱的校正，宜选择角柱为基准柱。
（2）钢柱校正宜采用合适的测量仪器和校正工具。
（3）基准柱应校正完毕后，再对其他柱进行校正。
多层及高层钢结构安装时，楼层标高可采用相对标高或设计标高进行控制，并应符合下列规定：（1）当采用设计标高控制时，应以每节柱为单位进行柱标高调整，并应使每节柱的标高符合设计的要求。
（2）建筑物总高度的允许偏差和同一层内各节柱的柱顶高度差，应符合现行国家标准《钢结构工程施工质量验收规范》GB50205.的有关规定。
同一流水作业段、同一安装高度的一节柱，当各柱的全部构件安装、校正、连接完毕并验收合格后，应从地面引放上一节柱的定位轴线。
高层钢结构安装时应分析竖向压缩变形对结构的影响，并应根据结构特点和影响程度采取预调安装标高、设置后连接构件等相应措施。
什么是板楼、塔楼、多层、小高层、高层、跃层、复式等
什么是板楼、塔楼、多层、小高层、高层、跃层、复式等等。
板楼：板楼是对建筑结构的构筑物的称呼，板楼的平面图上，长度明显大于宽度，板楼有两种类型，一种是长走廊式的，各住户靠长走廊连在一起；第二种是单元式拼接，若干个单元连在一起就拼成一个板楼。
高品质的板楼全部采用板式结构，让电梯与楼道位于后立面，将朝阳面让位于居室。
比较典型的是一梯两户式设计，南北朝向时，板楼于前面的客厅、主卧等有充足的朝阳面；东西朝向时，前后居室各有半天的朝阳面。
在房型的组织上，尽量有利于风的直线流动，常保空气新鲜。
同时还强调户与户的独立性，避免因凹凸过多、户与户之间窗户过近而导致互视，很好地保证了私密性。
塔楼：塔楼是对不同建筑结构的构筑物的称呼，塔楼一般是指高层建筑。
从楼房的平面图上理解塔楼和板楼。
塔楼的平面图特点是：若干户，一般多于四五户共同围绕或者环绕一组公共竖向交通形成的楼房平面，平面的长度和宽度大致相同，这种楼房的高度从12层以上到35层，超过35层是超高层，塔楼一般是一梯四户到一梯12户。
塔楼建筑密度较高，房价较低；空间结构灵活，易于改造；结构强度高，抗震性好；居高望远，视野开阔。
尤其是对于富有DIY精神的年轻人而言，采用大框架结构的塔楼，可以通过改装户内分隔墙改变户内格局，居住更为灵活，而且相对低廉的房价，也比较符合现有的收入。
多层：多层房屋指高于10米、低于或等于24米的建筑物。
多层房屋一般为4 -8层，一般采用砖混结构，少数采用钢筋混凝土结构。
多层房屋一般规格(房型)整齐，通风采光状况好，空间紧凑而不闭塞。
与高层相比，多层房屋公用面积少，得房率相应提高，这是很多人喜欢多层房屋的主要原因。
小高层：人们一般把8层至12、13层的建筑称为“小高层”。
小高层住宅一般采用钢筋混凝土结构，带电梯。
小高层有多层亲切安宁、房型好、得房率高的特点，又有普通高层结构强度高、耐用年限高、景观系数高，污染程度低等优点，很受购房人欢迎。
同时，小高层对土地的利用率提高，土地成本相对下降，很受房地产开发商的青睐。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我国《钢筋混凝土高层建筑结构设计与施工规程 》将 10层和10层以上的房屋 划为高层建筑。 在1972年召开的国际高层建筑会议上，把高层建筑分为四类： 第一类高层：9—16层（最高到50m）； 第二类高层：17—25层（最高到75m）； 第三类高层：26—40层（最高到100m）； 第四类高层：40层以上（或高度100m以上）。 ３～８层的民用建筑则称为多层房屋。
（２）纵向框架承重方案 楼板放在纵向框架梁上，房屋的横向布置连系梁。当为大开间柱网时可考虑采 用此方案。如图11-3ｂ。
（３）纵横向框架承重体系 两个方向的梁都要承担楼板传来的竖向荷载，梁的截面均较大，房屋双向刚度 均较大。如图11-3Ｃ所示。
图１1-3
３、变形缝设置
变形缝有： 伸缩缝பைடு நூலகம்沉降缝 防震缝
1A2.6.3现浇框架的构造要求
1、一般要求 2、连接构造
1、一般要求
（1）材料尺寸要求
A、 混凝土强度等级不低于Ｃ２０，纵向钢筋采用 Ⅰ级、Ⅱ级钢筋，箍筋采用Ⅰ级钢筋。 B、梁柱混凝土保护层最小厚度应根据框架所处环境条件确定。 C、框架梁柱的截面尺寸最终应根据房屋的侧移验算是否满足规范要求来确定。 D、框架梁柱应分别满足受弯构件和受压构件的构造要求，地震区的框架还应满足抗震设
图11-13
⑤ 框架顶层端节点内纵向钢筋的锚固，见图11-14 。 根据偏心距的大小，梁柱纵向钢筋的截断位置分三种情形：
图11-14
• 上、下柱连接
上、下柱的钢筋宜采用焊接，也可采用搭接。下柱钢筋伸 出搭接长度的要求如图11-15。
图11-15
• 下柱伸入上柱塔接钢筋的根数及直径应 满足上柱要求，见图11-16。
• 柱网布置宜考虑下述原则： a、柱网应规则、整齐、间距合理，传力体
系明确。 b、房屋平面宜尽可能规整、均匀对称，体
型力求简单，以使结构受力合理。 c、提高结构总体刚度，减小位移。 d、应考虑地基不均匀沉降、温度变化和混
凝土收缩等影响，设置必要的变形缝。
２、承重框架的布置
（１）横向框架承重方案 楼板搁在横向框架梁上，竖向荷载主要由横向框架承担，用纵向连系梁连接各 横向框架。如图１1-3ａ所示。
2、框架结构体系
• 如图１１－１a 是以梁、柱组成 的框架作为竖向 承重和抗水平作 用的结构体系。
3、剪力墙结构体系
• 如图１1-1b是将房屋的内、 外墙都做成实体的钢筋 混凝土结构，墙体承受 全部水平和竖向荷载。 它刚度大，整体性能好， 抗震性能好，属刚性结 构。
4、框架一剪力墙结构体系
• 如图11-1C是结合 框架结构建筑布置 灵活和剪力墙结构 侧向刚度大的优点 而形成的一种结构 体系。
1A2.6 多层及高层房屋结构概论
1A2.6.1多层及高层房屋的结构类型 1A2.6.2 框架结 构布置 1A2.6.3现浇框架的构造要求
1A2.6.1多层及高层房屋的结构类型
• 1、概述 • 2、框架结构体系 • 3、剪力墙结构体系 • 4、框架一剪力墙结构体系 • 5、筒体结构体系
1A2.6.1多层及高层房屋的结构类型
2、连接构造
（１）、梁与柱连接构造 ①中间层楼面梁与柱的连接见图11-13ａ．框架梁的上部纵向钢筋在中间
层端节点内锚固，应不小于纵向受拉钢筋的最小锚固长度，且应伸过 节点中心线。 ②当上部纵向钢筋在端节点内水平锚固长度不够时，应沿柱节点外边向 下弯折。 ③框架梁的上部纵向钢筋应贯穿中间节点范围（图11-13ｂ） ④框架梁下部纵向钢筋伸入节点的锚固长度las，应按规定取用 。
计的要求． E、框架柱一般采用对称配筋，柱中全部纵向受力钢筋的配筋率在有抗震设防要求时，不
宜超过３％，无抗震设防要求时不应超过５％，不小于０．４％，纵向钢筋的间距不 应大于３５０ｍｍ（按全截面面积计算）。
（2）、抗震等级要求
《抗震规范》综合考虑了建筑场地的地震烈度、结构类型和 房屋高度等因素后，将结构划分为四个等级，具体见表 11—9。
图11-16
5、筒体结构体系
• 如图11-2，是由单个或多个筒体所组成的空间结构体系。 • 筒体结构有：框架一筒体结构（图11-2ａ）、筒中筒结构
（图11-2ｂ）．多重筒结构（图11-2Ｃ）等多种形式。
图11-2
1A2.6.2 框架结构布置
• 1、柱网布置 • 2、承重框架的布置 • ３、变形缝设置
1、柱网布置
