第七节多层及高层房屋一、《考试大纲》的规定结构体系及布置、框架近似计算、迭合梁、剪力墙结构、框-剪结构、框一剪结构设计要点、基础二、重点内容1.结构体系和布置多层及高层房屋常用的结构体系包括框架体系、剪力墙体系、框架一剪力墙体系、筒体体系。
(1)框架体系框架体系是指竖向承重结构全部由框架所组成的多(高)层房屋结构体系。
按照框架布置方向的不同,框架体系可分为横向布置,纵向布置及纵横双向布置等三种。
框架结构用以承受竖向荷载是合理的,在非地震区框架结构一般可建至15层,最高可达20层左右。
框架结构在水平荷载作用下,房屋的抗侧移刚度小,水平位移大,故一般称它为柔性结构体系。
(2)剪力墙体系剪力墙是一片高大的钢筋混凝土墙体。
剪力墙既承受竖向荷载又承受水平荷载,因剪力墙在其自身平面内有很大的侧向刚度,在水平面方向有刚性楼的支承,一般称此种结构体系为刚性结构体系。
板式(条式)体型的剪力墙一般均按横向布置。
通常剪力墙的问距为3. 3～8m。
当剪力墙开有门窗洞口时,宜上下各层对齐,避免出现错洞墙,门窗洞口宜均匀布置。
(3)框架-剪力墙体系框架-剪力墙体系是指由框架和剪力墙共同承受竖向荷载和侧向力的承重结构体系。
在框架-剪力墙结构中,竖向荷载主要由框架承受,水平荷载则主要由剪力承受。
在一般情况下,剪力墙约可承受70 %～90 %的水平荷载。
剪力墙的布置除应满足使用要求外,宜放在恒载较大处,并宜尽量均匀对称,以免整个房屋在水平力作用下发生扭转。
为了增加房屋的抗扭能力,剪力墙宜布置在房屋各区段的两端。
在平面形状或刚度有变化处,宜设置剪力墙,以加强薄弱环节。
(4)筒体体系简体体系是指由单个或几个简体作为竖向承重结构的高层房屋结构体系。
筒体可由实心钢筋混凝土或密集柱(称框筒)构成。
在实际工程中,简体常和框架、剪力墙等结构同时应用。
结构布置时,一般应考虑以下原则:(1)应满足建筑使用要求,在布置结构时,应考虑施工上技术先进,提高工业化程度等因素。
(2)应使房屋平面尽可能规则整齐、均匀对称,体型力求简单,以尽可能减小房屋的扭转效应。
(3)提高结构的总体刚度减小侧移。
除选择合理的结构体系外,还应从平面形状和立面变化等方面考虑减小结构的侧移;应避免结构竖向刚度的突变而形成结构薄弱层。
(4)考虑沉降、温度收缩,以及抗震缝等因素对建筑的影响。
2.框架结构计算(1)内力近似计算在框架结构内力与位移计算中,现浇楼面可作为框架梁的有效翼缘,无现浇面层的装配式楼面,楼面的作用不予考虑。
对现浇楼面的边框架梁,取I=1.5I0,中框架梁,取I=2I0;对装配整体式楼盖的边框架梁,取I=1.2I0,,中框架梁,取I=1.5 I0,。
I0,为矩形部分的惯性矩。
竖向荷载作用于框架内力采用分层法进行简化计算。
如图14-7－1所示,此时每层框架梁连同上、下层柱组成基本计算单元,如同开口的框架。
竖向荷载产生的梁固端弯矩是在本层内进行弯矩分配,单元之间不再传递。
除了底层柱子外,其它各层柱的线刚度均乘以0. 9的折减系数,其弯矩传递系数为1/3;底层柱的线刚度不予折减,其传递系数取为1/2。
按照迭加原理,多层多跨框架在多层竖向荷载同时作用下的内力,可看成是各层竖向荷载单独作用下内力的迭加。
最后,梁的弯矩取分配后的数值;柱端弯矩取相邻两单元对应柱端弯矩之和。
风荷载和水平地震作用下的框架内力可以用D值法进行简化计算。
水平荷载作用下的反弯点法假定梁柱之间的线刚度之比元穷大,还假定柱的反弯点高度为一定值,即假定各层框架柱的反弯点位于层高的中点;底层柱的反弯点位于距支座 2/3层高处。
水平荷载作用下的D值法对反弯点法中柱的侧向刚度和反弯点高度的计算方y h= (y0十y1十y2十y3)h式中y0为标准反弯点高度比,是在假定各层层高相等,各层梁线刚度相等的情况下通过理论推导得到的; y1、y2、y3则是考虑上、下梁刚度不同和上、下层层高有变化时反弯点位置变化的修正值。
根据上述求得的柱的侧向刚度、各柱的剪力、各柱的反弯点高度后,可求出各柱的杆端弯矩,再根据节点平衡条件求出梁端弯矩,再求出梁端的剪力和各柱的轴力。
(2)水平荷载作用下侧移近似计算对多层或高层框架结构,控制侧移包括两部分内容,一是控制顶层最大侧移;二是控 制层间侧移。
框架结构在水平荷载作用下的变形包括:总体剪切变形和总体弯曲变形。
对 一般框架结构通常忽略总体剪切变形只考虑由梁柱弯曲变形,则:∑==∆mi jkjj DV u 1框架顶点总绝对位移u 为各层层间相对位移之和,即: u ＝∑=∆nj ju1式中j u ∆为第j 层的层间相对位移; n 为框架结构的总层数。
(3)最不利内力组合柱的最不利内力可归纳为:∣Mmax ∣及相应的N 、V; Nmax 及相应的M 、V; Nmin 及相应的M 、V; ∣M ∣较大但不是最大,N 较小或N 较大但不是绝对最小或最大。
(4)弯矩调幅在变向荷载作用下可以考虑梁端塑性内力重分布而对梁端负弯矩进行调幅。
现浇框架 调幅系数为0. 8～0. 9;装配整体式框架调幅系数为0. 7～0. 8。
梁端负弯矩减小后,应按 平衡条件计算调幅后的跨中弯矩。
竖向荷载产生的梁的弯矩应先进行调幅,再与风载荷和水平荷载作用产生的弯矩进行组合。
(5)截面设计与框架节点构造要求对框架柱设计时,其计算长度l 0的取值规定见表14-7-1。
框架结构各层柱的计算长度表14-7-1注:表中H 对底层柱为从基础顶面到一层楼盖顶面的高度;对其余各层柱为上、下两层楼盖顶面之间的高度。
框架体系的多层厂房,节点常采用全刚接或部分刚接、部分饺接的方案;框架体系的高层民用房屋,多采用全刚接的情况。
现浇框架节点处钢筋的锚固和搭接要求见本章第二节受弯构件中纵筋构造要求部分。
装配整体式接头的设计应满足施工阶段和使用阶段的承载力、稳定性和变形的要求。
3.迭合梁迭合梁指在装配整体式结构中分两次浇捣混凝土的梁。
第一次在预制厂内进行,做成预制梁;第二次在施工现场进行,当预制楼板搁置在预制梁上后,再浇捣梁上部的混凝土使板和梁连成整体。
在施工阶段不加支撑的迭合式受弯构件(如迭合梁) ,应对迭合构件及其预制构件部分分别进行计算。
其中预制部分应按第二节和第三节混凝土受弯构件的规定计算。
当h l/h<0.4时,应在施工阶段设置可靠支撑,此处, h1为预制构件的截面高度, h 为迭合构件的截面高度。
施工阶段设有可靠支撑的迭合式受弯构件,可按普通受弯构件计算,但是迭合构件斜截面受剪承载力和迭合面受剪承载力应按《规范)) 10. 6. 4条和 10. 6. 5条计算。
施工阶段不加支撑的迭合梁,其承载力计算如下。
(1)荷载规定10.6.2施工阶段不加支撑的迭合式受弯构件,其内力应分别按下列两个阶段计算:1第一阶段后浇的迭合层混凝土未达到强度设计值之前的阶段。
荷载由预制构件承担,预制构件按简支构件计算;荷载包括预制构件自重、预制楼板自重、迭合层自重以及本阶段的施工活荷载。
2第二阶段迭合层混凝土达到设计规定的强度值之后的阶段。
迭合构件按整体结构计算;荷载考虑下列两种情况并取较大值: 1)施工阶段计入迭合构件自重、预制楼板自重、面层、吊顶等自重以及本阶段的施工活荷载; 2)使用阶段计入迭合构件自重、预制楼板自重、面层、吊顶等自重以及使用阶段的可变荷载。
(2)受弯承载力和斜截面受剪承载力计算10.6.3预制构件和迭合构件的正截面受弯承载力应按本规范第7.2.1条或第 7.2.2条计算,其中,弯矩设计值应按下列规定取用:预制构件M1 = M1G十M1Q (10.6.3-1)迭合构件的正弯矩区段M=M1G十M2G十M2Q (10.6.3-2)迭合构件的负弯矩区段M=M 2G 十M 2Q (10.6.3-3)式中M 1G ——预制构件自重、预制楼板自重和迭合层自重在计算截面产生的弯矩设计值; M 2G 一一第二阶段面层、吊顶等自重在计算截面产生的弯矩设计值;M 1Q 一一第一阶段施工活荷载在计算截面产生的弯矩设计值;M 2Q ——第二阶段可变荷载在计算截面产生的弯矩设计值,取本阶段施工活荷载和使用阶段可变荷载在计算截面产生的弯矩设计值中的较大值。
在计算中,正弯矩区段的混凝土强度等级,按迭合层取用;负弯矩区段的混凝 土强度等级,按计算截面受压区的实际情况取用。
10.6.4预制构件和迭合构件的斜截面受剪承载力,应按本规范第7. 5节的有关规 定进行计算,其中,剪力设计值应按下列规定取用:预制构件V 1= V 1G + V 1Q (10.6.4-1) 迭合构件V = V 1G + V 2G 十V 2Q (10.6.4-2)式中V 1G 一一预制构件自重、预制楼板自重和迭合层自重在计算截面产生的剪力设计值; V 2G 一一第二阶段面层、吊顶等自重在计算截面产生的剪力设计值; V 1Q 一一一第一阶段施工活荷载在计算截面产生的剪力设计值;V 2Q 一一第二阶段可变荷载在计算截面产生的剪力设计值,取本阶段施工活荷 载和使用阶段可变荷载在计算截面产生的剪力设计值中的较大值。
在计算中,迭合构件斜截面上混凝土和箍筋的受剪承载力设计值Vcs 应取迭合层 和预制构件中较低的混凝土强度等级进行计算,且不低于预制构件的受剪承载力设 计值。
(3)迭合面受剪承载力计算 V ≤0085.02.1h sA f bh f svyvt ++ 式中ft 取迭合层和预制梁中的较低值。
(4)迭合梁的钢筋应力和裂缝宽度验算在迭合梁中有"钢筋应力超前"的特点, ((规范》对此作出了限制,具体参阅《规范》10. 6. 6---- 10. 6. 13条。
(5) 叠合梁的构造规定10.6.14叠合梁除应符合普通梁的构造要求外,尚应符合下列规定:1预制梁的箍筋应全部伸入迭合层,且各肢伸入叠合层的直线段长度不宜小于 l0d (d为箍筋直径) ;2在承受静力荷载为主的迭合梁中,预制构件的叠合面可采用凹凸不小于 6mm的自然粗糙面;3叠合层混凝土的厚度不宜小于100mm, 叠合层的混凝土强度等级不应低于C20。
4．叠合梁预制部分高度必须满足h1/h≥0.4，否则宜在施工阶段设置可靠支撑。
4.剪力墙结构(1)剪力墙结构计算的基本假定基本假定是:一是楼板在其自身平面内刚度很大,可视为刚度元限大的刚性楼盖,在平面外,则由于刚度很小,可忽略不计;二是各片剪力墙在其自身平面内的刚度很大,而相对地在其平面外的刚度很小,可忽略不计。
由此以来,可以把不同方向的剪力墙结构分墙肢弯矩:∑+=jjj j I I MII MM 15.085.0墙肢轴力:Iy A MN j j j 85.0=墙肢剪力:)(2∑∑+=jj j jj I I A A V V式中M, V 分别为外荷载在计算截面上所产生的弯矩、剪力; I j 、A j 分别为第j 墙 肢的截面惯性矩、截面面积; I 为整个剪力墙截面对组合截面形心的惯性矩; y j 为第j 墙 肢截面形心至整个剪力墙组合截面形心的距离。
建筑结构多层和高层钢筋混凝土结构
状，尽量减少因形状不规则产生结构扭转的可能性。
建筑结构多层和高层钢筋混凝土结 构
1. 平面长度 L 不宜过长， 突出部分长度 l 不宜过 大
L、l 的限值 设防烈度 L / B l / Bmax l/b
6、7度 ≤6.0 ≤0.35 ≤2.0
❖ 框架结构 ❖ 剪力墙结构 ❖ 框架－剪力墙结构 ❖ 筒体结构 ❖ 框架－筒体结构
建筑结构多层和高层钢筋混凝土结 构
8.2 框架结构
建筑结构多层和高层钢筋混凝土结 构
一、特点及类型
❖ 框架结构：采用梁、柱等杆件刚接组成空间体系作为建筑物承重骨架 的结构。
❖ 框架结构组成：由梁、柱、节点及基础组成，节点构造十分重要 ❖ 受力特点：承受竖向荷载能力较强，承受水平荷载能力较弱
4
3
6
5
4
B级高度钢筋混凝土高层建筑最大高宽比H/B
非抗震设计
抗震设防烈度
建6筑、结构7度多层和高层钢筋混凝土结8度
8
7
构
6
A级高度钢筋混凝土高层建筑最大高度（m）
结构体系
非抗震设计
抗震设防烈度
框架
框架－剪力墙
剪
全部落地剪力墙
力 墙
部分框支剪力墙
6度 7度 8度 9度
70
60
55
45 25
140
130 120 100 50
❖ 异形柱各肢肢长，可能相等，或不相等，但提倡采用等肢异形柱。 抗震设计时宜采用等肢异形柱， 当不得不采用不等肢异形柱时，柱两肢的肢高肢厚比不宜超过1.6， 且肢厚相差不大于50mm。
建筑结构多层和高层钢筋混凝土结 构
结构抗震多层和高层钢筋混凝土结构房屋PPT课件
抗震墙
框架-抗震墙 框架房屋
第2页/共77页
纯框架结构用于１２层４０m以下的建筑。 （２）钢筋混凝土框架——剪力墙结构:是剪力墙和 框架共同工作的结构体系。为克服框架体系和剪力墙体系 各自的缺点，发挥其长处，在框架结构中设置一定数量的 剪力墙，便形成框架——剪力墙结构体系。
第15页/共77页
3、梁柱节点的震害 节点核心区产生对角方向的斜 裂缝或交叉斜裂缝，混凝土剪碎 剥落。节点内箍筋很少或无箍筋 时，柱纵向钢筋压曲外鼓。 节点破坏将导致梁柱失去相互 之间的联系。
破坏的主要原因：1）节点两 端梁的反号弯矩，引起节点
核心区砼产生很大的剪力，使之处于剪压复合应力状态， 当主拉应力超过砼的抗拉强度时，则出现斜裂缝，又因地 震的反复作用，出现交叉斜裂缝。
第24页/共77页
二、结构布置
1.柱网布置及规则建筑
柱网布置要简单规整，刚度分布均匀，使房屋结构具有 良好的抗震性能。常见的柱网形式有方格式和内廊式。
（1）在平面布置方面，尽可能满足局部突出的尺寸不 过大；楼电梯间不偏置；楼盖的局部开洞不过大；主要的 抗侧力结构和质量在平面内分布基本对称均匀；避免轴线 斜交等要求。
第18页/共77页
填充墙破坏的主要原因是：墙体受剪承载力低，变形 能力小，墙体与框架缺乏有效的拉结，在往复变形时墙体 易发生剪切破坏和散落。
第19页/共77页
四、其他的震害
建造在软弱地基上的高大柔性建筑，当结构自振周期与 地基土卓越周期相近时，即使烈度不高，结构物的破坏程 度也较重。
建造在软弱地基土或液化土层上的框架结构，在地震时 常因地基的不均匀沉陷使上部结构倾斜甚至倒塌。
多层及高层钢筋混凝土房屋结构讲义
框架-剪力墙结构
140 130 120 100
50
剪力墙结 全部落地剪力墙结构 150 140 120 100
60
构
部份框支剪力墙结构 130 120 100 80 不应采用
筒体结构
框架-核心筒结构 筒中筒结构
160 150 130 100
70
200 180 150 120
80
注：房屋高度指室外地面到主要屋面板板顶的高度（不包括局 部突出屋顶部份）。
三、框架-剪力墙结构体系
特点：框架-剪力墙结构的侧向刚度较大，抗震性较好，具有平 面布置灵活、使用方便的特点，广泛应用于办公楼和宾馆等公 共建筑中，框架-剪力墙体系的适用高度为15～25层，一般不宜 超过30层（如图7-3所示 ）
多层及高层钢筋混凝土房屋结构培训 讲义(PP T38页)
第七章 多层及高层钢筋混凝土房屋结构
四、筒体结构体系
筒体体系是由剪力墙体系和框架剪力墙体系演变发展而成， 是将剪力墙或密柱框架围合成一个或多个封闭的筒体，以筒体承 受房屋的大部分或全部竖向荷载和水平荷载的结构体系。
筒体体系刚度大，可形成较大的内部空间且平面布置灵活， 广泛应用于写字楼等超高层公共建筑。
多层及高层钢筋混凝土房屋结构培训 讲义(PP T38页)
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》 多层及高层钢筋混凝土房屋结构培训讲义(PPT38页)
承重框架的布置方案有以下三种：
(a)
(b)
(c)
(a)横向布置方案； (b)纵向布置方案； (c)纵横向混合布置方案
多层及高层钢筋混凝土房屋结构培训 讲义(PP T38页)
第七章 多层及高层钢筋混凝土房屋结构

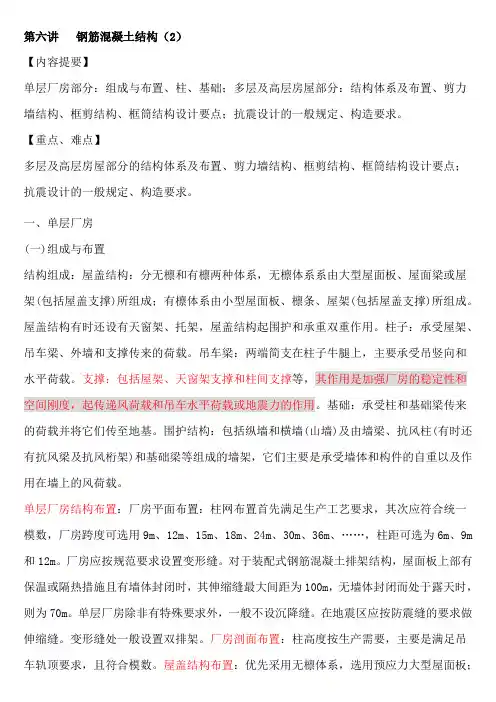

注册结构基础讲义——钢筋混凝土结构(2)
第六讲钢筋混凝土结构（2）【内容提要】单层厂房部分：组成与布置、柱、基础；多层及高层房屋部分：结构体系及布置、剪力墙结构、框剪结构、框筒结构设计要点；抗震设计的一般规定、构造要求。
【重点、难点】多层及高层房屋部分的结构体系及布置、剪力墙结构、框剪结构、框筒结构设计要点；抗震设计的一般规定、构造要求。
一、单层厂房(一)组成与布置结构组成：屋盖结构：分无檩和有檩两种体系，无檩体系系由大型屋面板、屋面梁或屋架(包括屋盖支撑)所组成；有檩体系由小型屋面板、檩条、屋架(包括屋盖支撑)所组成。
屋盖结构有时还设有天窗架、托架，屋盖结构起围护和承重双重作用。
柱子：承受屋架、吊车梁、外墙和支撑传来的荷载。
吊车梁：两端简支在柱子牛腿上，主要承受吊竖向和水平荷载。
支撑：包括屋架、天窗架支撑和柱间支撑等，其作用是加强厂房的稳定性和空间刚度，起传递风荷载和吊车水平荷载或地震力的作用。
基础：承受柱和基础梁传来的荷载并将它们传至地基。
围护结构：包括纵墙和横墙(山墙)及由墙梁、抗风柱(有时还有抗风梁及抗风桁架)和基础梁等组成的墙架，它们主要是承受墙体和构件的自重以及作用在墙上的风荷载。
单层厂房结构布置：厂房平面布置：柱网布置首先满足生产工艺要求，其次应符合统一模数，厂房跨度可选用9m、12m、15m、18m、24m、30m、36m、……，柱距可选为6m、9m 和12m。
厂房应按规范要求设置变形缝。
对于装配式钢筋混凝土排架结构，屋面板上部有保温或隔热措施且有墙体封闭时，其伸缩缝最大间距为100m，无墙体封闭而处于露天时，则为70m。
单层厂房除非有特殊要求外，一般不设沉降缝。
在地震区应按防震缝的要求做伸缩缝。
变形缝处一般设置双排架。
厂房剖面布置：柱高度按生产需要，主要是满足吊车轨顶要求，且符合模数。
屋盖结构布置：优先采用无檩体系，选用预应力大型屋面板；有檩屋盖中，檩条常用T型、r型的钢筋混凝土檩条，或轻型钢檩条，檩条应布置在屋架节点上，檩条上布置小型屋面板或其他瓦材。
【PPT】-第五章多层和高层钢筋混凝土结构房屋共15页
1、柱顶
柱顶周围有水平裂缝、斜裂缝或交 叉裂缝。重者混凝土压碎崩落，柱内箍 筋拉断，纵筋压曲成灯笼状。
主要原因：节点处弯矩、剪力、 轴力都较大，受力复杂，箍筋配置不 足，锚固不好等。
破坏不易修复。
2、柱底 与柱顶相似，由于箍筋较柱顶密，震害相对柱顶较轻。
10
1976年唐山大地震中，位于天
9
津塘沽区的天津碱厂十三层蒸吸塔
8
框架，该结构楼层屈服强度分布不
均匀，造成6层和11层的弹塑性变
7
形集中，导致6层以上全部倒塌。
6
5
右图为该结构输入天津地震动
4
的弹塑性分析结果。
3
2
1
层 13 11
9
7 6 5
3
1
(mm)
40 80 120
二、框架梁、柱的震害 梁柱变形能力不足，构件过早发生
三、填充墙的震害
砌体填充墙刚度大而承 载力低，首先承受地震作用 而遭破坏。一般7度即出现 裂缝，8度和8度以上地震作 用下，裂缝明显增加，甚至 部分倒塌，一般是上轻下重， 空心砌体墙重于实心砌体墙， 砌块墙重于砖墙。框架-剪力 墙结构上部较严重，框架结 构下部震害严重。
填充墙破坏的主要原因是：墙体受剪承载力 低，变形能力小，墙体与框架缺乏有效的拉结， 在往复变形时墙体易发生剪切破坏度（H/b<4)时形成短柱。
短柱刚度大，能吸收较大的地震剪力，易产生剪切破坏。
4、角柱
由于双向受弯、受剪,加 上扭转作用，震害比内柱重。
5、梁柱节点
节点核心区产生对角方向 的斜裂缝或交叉斜裂缝，混凝 土剪碎剥落。节点内箍筋很少 或无箍筋时，柱纵向钢筋压曲 外鼓。
多层及高层钢筋混凝土房屋讲解
剪力墙墙面开 有非连续小洞 口（其各边长 度小于800mm） 的配筋构造
§8.4 框架-剪力墙结构
8.4.1 框架-剪力墙结构的受力特点
1.剪力墙的变形 剪力墙的变形以弯曲型为主，框架的变形以剪切型为主。
框架和剪力墙协 同变形曲线
2.框-剪结构协同工作
(1)剪力墙负担大部分水平力； (2)框架和剪力墙分担水平力的比例，房屋上部、下 部是变化的： 1)在房屋下部，由于剪力墙变形增大，框架变形减 小，使得下部剪力墙担负更多剪力，而框架下部担负的 剪力较少。
●当连梁截面高度大于700mm时，其两侧面沿梁高范 围设置的纵向构造钢筋(腰筋)的直径不应小于8mm，间距 不应大于200mm；
●对跨高比不大于2.5的连梁，梁两侧的纵向构造钢
筋(腰筋)的面积配筋率不应小于0.3％。
采用现浇楼板时连梁的配筋构造
5.剪力墙墙面和连梁开洞时构造要求 ●当剪力墙墙面开洞较小时，除了将切断的 分布钢筋集中在洞口边缘补足外，还要有所加强， 以抵抗洞口应力集中。连梁是剪力墙中的薄弱部 位，应重视连梁中开洞后加强措施。
双肢及多肢剪力墙 （开口较大、洞口成列布置的剪力墙 ）
壁式框架
洞口尺寸大，连梁线刚度大于或接近墙肢线刚度的 墙
剪力墙的裂缝特点： 连梁及墙肢截面宽而薄
高墙
H /h3
中高墙
1.5 H / h 3
矮墙
H / h 1.5
8.3.2 剪力墙结构的构造
1.墙厚及混凝土强度等级 (1)墙厚：钢筋混凝土剪力墙的截面厚度不应小于楼 层净高的1/25，也不应小于140mm。 (2)混凝土强度等级：混凝土不宜低于C20级。 2.墙肢配筋要求 (1)端部钢筋 ●剪力墙两端和洞口两侧应按规定设置边缘构件。
多层及高层钢筋混凝土房屋共36页PPT
连梁的配筋构造
●墙体水平分布钢筋应作为连梁的腰筋在连梁范围 内拉通连续配置；
●当连梁截面高度大于700mm时，其两侧面沿梁高范 围设置的纵向构造钢筋(腰筋)的直径不应小于lOmm，间 距不应大于200mm；
●对跨高比不大于2.5的连梁，梁两侧的纵向构造钢
筋(腰筋)的面积配筋率不应小于0.3％。
采用现浇楼板时连梁的配筋构造
剪力墙分布筋（双层）
（3）分布钢筋的连接和锚固 剪力墻水平分布钢筋的搭接、锚固及连接
剪力墻水平分布钢筋在墙体端部配筋连接构造
剪力墻水平分布钢筋在墙体端部配筋连接构造
●竖向分布钢筋的连接构造 非抗震设计的剪力墙竖向分布钢筋可在同一截面
搭接，搭接长度不应小于1.2，且不应小于300mm。当 分布钢筋直径大于28mm时，不宜采用搭接接头。
5.剪力墙墙面和连梁开洞时构造要求 ●当剪力墙墙面开洞较小时，除了将切断的 分布钢筋集中在洞口边缘补足外，还要有所加强， 以抵抗洞口应力集中。连梁是剪力墙中的薄弱部 位，应重视连梁中开洞后加强措施。
剪力墙墙面开 有非连续小洞 口（其各边长 度小于800mm） 的配筋构造
8.4.1 框架-剪力墙结构的受力特点
在底部加强部位，约束边缘构件以外的拉筋应适当加 密。
剪力墙的分布钢筋： ●剪力墙分布钢筋的配筋率不应小0.20%，间距不应 大于300mm。对房屋顶层、长矩形平面房屋的楼梯间和电 梯间、端部山墙、纵墙的端开间剪力墙分布钢筋的配筋 率不应小0.25%，间距不应大于200mm。 ●剪力墙分布钢筋的直径不应小于8mm，且不宜大于 墙肢截面厚度的1/10。 为施工方便，竖向钢筋宜在内侧，水平钢筋宜在外 侧，并且多采用水平与竖向分布钢筋同直径、同间距。
多层及高层钢筋混凝土房屋
第五章多层及高层钢筋混凝土房屋第一讲
5
6.异形柱框架的概念 柱截面为L形、T形、Z型或十字形（图8.1.2）的 框架结构称为异形柱框架。其柱截面厚度与墙厚相同， 一般为180～300mm。
5
异形柱框架的优点:柱截面宽度等于墙厚，室内墙面平 整，便于布置。
缺点：但其抗震性能较差。
适用范围：一般用于非抗震设计或按6、7度抗震设计 的12层以下的建筑。
关于多层与高层建筑的界限，各国有不同的标准。我国 不同标准也有不同的定义：《高层建筑混凝土结构技术规程》 JGJ3-2019（以下简称《高规》）以10层及10层以上或高度 大于28m的房屋为高层建筑， 2~9层且高度不大于28m为多层 建筑。 《民用建筑设计通则》JGJ37-87和《高层民用建筑设 计防火规范》均以10层及10层以上或高度大于24m的房屋为 高层建筑。
3.装配整体式框架 (1) 概念 装配整体式框架是将预制梁、柱和板在现场安装就 位后，再在构件连接处现浇混凝土使之成为整体而形成 框架。 (2) 特点 与全装配式框架相比，装配整体式框架保证了节点 的刚性，提高了框架的整体性，省去了大部分的预埋铁 件，节点用钢量减少，故应用较广泛。缺点是增加了现 场浇筑混凝土量。
能力较低，地震作用下变形大，但它具有
平面灵活、有较大空间、立面处理易于变
化等优点。而剪力墙结构则相反，抗侧力
刚度、强度大，但限制了使用空间。把两
者结合起来，取长补短， 在框架结构中的
适当部位增设一定数量的钢筋混凝土剪力
墙，形成的框架和剪力墙结合在一起共同
承受竖向和水平力的体系叫做框架-剪力墙
体系简称框-剪体系。
60
构
部份框支剪力墙结构 130 120 100 80 不应采用
筒体结构
框架-核心筒结构 筒中筒结构
注册结构基础讲义——钢筋混凝土结构(1)
第五讲钢筋混凝土结构(1)【内容提要】1.材料性能：钢筋、混凝土；2．基本设计原则：结构功能、极限状态及其设计表达式、可靠度；3．承载能力极限状态计算：受弯构件、受扭构件、受压构件、受拉构件、冲切、局压、疲劳；4．正常使用极限状态验算：抗裂、裂缝、挠度；5．预应力混凝土：轴拉构件、受弯构件；【重点、难点】承载能力极限状态计算和正常使用极限状态验算2．混凝土的变形混凝土的变形可分为在荷载下的受力变形和与受力无关的体积变形。
它涉及混凝土在单调、短期加荷作用下的变形性能、混凝土在重复荷载下的变形性能、混凝土在荷载长期作用下的变形性能以及混凝土自身的收缩和膨胀。
(三)粘结1．粘结力的组成粘结力是指钢筋和混凝土接触界面上沿钢筋纵向的抗剪能力，也就是分布在界面上的纵向剪应力。
而锚固则是通过在钢筋一定长度上粘结应力的积累、或某种构造措施，将钢筋“锚固”在混凝土中，保证钢筋和混凝土的共同工作，使两种材料正常、充分的发挥作用。
钢筋与混凝土的粘结锚固作用所包含的内容有：1．混凝土凝结时，水泥胶的化学作用，使钢筋和混凝土在接触面上产生的胶结力；2．由于混凝土凝结、收缩，握裹住钢筋，在发生相互滑动时产生的摩阻力；3．钢筋表面粗糙不平或变形钢筋凸起的肋纹与混凝土的咬合力；4．当采用锚固措施后所造成的机械锚固力等。
2．粘结力的破坏机理及影响粘结强度的因素(1)粘结力的破坏机理1) 光面钢筋的粘结破坏光面钢筋与混凝土之间的粘结力主要由胶结力形成，根据试验资料，光面钢筋的粘结强度为1.5～3.5 。
新轧制的光面钢筋，粘结强度只有0.4 。
若光面钢筋表面有微锈，只要表面凹凸达到0.1mm，借助于摩阻力和咬合力的作用，粘结强度可增至1.4 (但浮锈无粘结效果，2) 必须清除)。
外表光滑的冷加工钢丝，其粘结强度较光面钢筋还要低约30％。
光面钢筋粘结强度低、滑移量大，其破坏形态可认为是钢筋与混凝土相对滑移产生的，或钢筋从混凝土中被拔出的剪切破坏，其破坏面就是钢筋与混凝土的接触表面。
