路灯配电缆计算公式

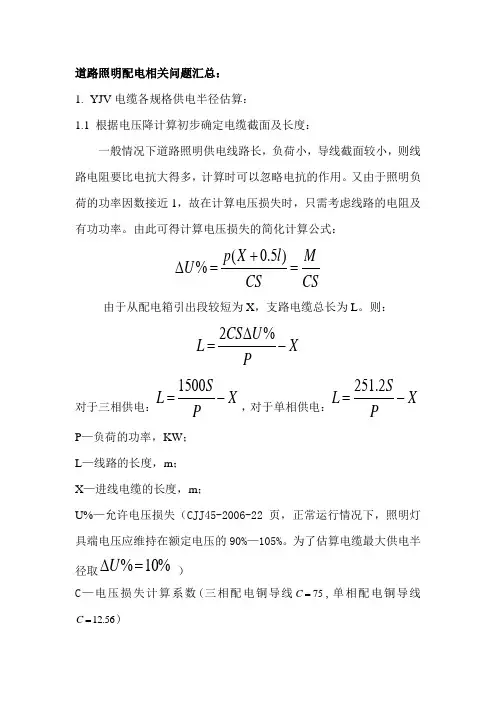

道路照明配电相关问题汇总： 1. YJV 电缆各规格供电半径估算：
1.1 根据电压降计算初步确定电缆截面及长度：
一般情况下道路照明供电线路长，负荷小，导线截面较小，则线路电阻要比电抗大得多，计算时可以忽略电抗的作用。又由于照明负荷的功率因数接近1，故在计算电压损失时，只需考虑线路的电阻及有功功率。由此可得计算电压损失的简化计算公式：
(0.5)%p X l M U CS CS
+?==
由于从配电箱引出段较短为X ，支路电缆总长为L 。则：
2%CS U L X P
?=-
对于三相供电：1500S L X P =-，对于单相供电：251.2S L X P
=-
P —负荷的功率，KW ； L —线路的长度，m ； X —进线电缆的长度，m ；
U%—允许电压损失（CJJ45-2006-22页，正常运行情况下，照明灯具端电压应维持在额定电压的90%—105%。为了估算电缆最大供电半径取%10%U ?= ）
C —电压损失计算系数(三相配电铜导线75C =,单相配电铜导线
12.56C =)
举例：假设一回路负荷计算功率为N KW ，试估算不同电缆截面的供电线路长度
?
YJV 电缆各规格供电半径估算表：
电缆截面 三相配电
单相配电
4
15006000S L X P N ==- 251.21004.8S L X P N ==-
6
15009000S L X P N ==- 251.21507.2S L X P N ==-
10
150015000S L X P N ==- 251.22512S L X P N ==-
16
150024000S L X P N ==- 251.24019.2S L X P N
==-
25
150037500S L X P N ==- 251.26280S L X P N ==-
35
150052500S L X P N ==- 251.28792S L X P N
==-
50
150075000S L X P N ==- 251.212560S L X P N
==-
1.2 校验路灯单相接地故障灵敏度来确定电缆最大长度：
道路照明供电线路长、负荷小、导线截面较小，则回路阻抗较大。
故其末端单相短路电流较小（甚至不到100A ），这样就有可能在发生单相短路故障时干线保护开关不动作。 2. 路灯采用“TN-S 系统”相关配电问题汇总： 2.1路灯采用“TN-S 系统”单相接地故障电流计算； 下面举例对TN-S 系统路灯单相接地故障进行计算：
一路灯回路长990m ，光源为250W 高压钠灯（自带电容补偿，
cosa 0.85=，镇流器损耗为
10%）。布置间距为30m （该回路共有
990/30=30套灯具），采用一台100KV A 的路灯专用箱变来供电，箱变带3m 长LMY —4（40X4）低压母线。采用三相配电，电缆截面为YlV —4X25+1X16。灯具引接线为BVV-3X2.5，灯杆高为10米。试计算其单相接地故障电流？
方法一：单相接地故障电流按照相—保回路进行计算。该相—保回路总共用高压系统、变压器、低压母线、低压电缆、灯头引接线等阻抗
元件，单相接地故障电流为：
d 220I =
R —回路各元件相保电阻之和； X —回路各元件相保电抗之和；
12345R R R R R R =++++ 12345X X X X X X =++++
12345(,,,,)R R R R R 表示高压系统、变压器、低压母线、低压电缆、
灯头引接线的相保电阻。
12345(,,,,)X X X X X 表示高压系统、变压器、低压母线、低压电缆、
灯头引接线的相保电抗。
查《工业与民用配电设计手册》第三版中的表4—21至4—25有： 高压系统：1
10.05m ,0.53m )
R X =Ω=Ω（，变压器2233.68m ,63.64m )
R X =Ω=Ω（，
低
压
母
线
330.3723 1.116m ,0.4513 1.353m )R X X X ==Ω==Ω（，低压电缆
442.699990m ,0.192990m )R X X X =Ω=Ω（,灯具引接线
5520.6410m ,0.2910m )R X X X =Ω=Ω（
所以：
0.0533.680.3722672.01206.42912.5 R=++++=
0.5363.640.451190.08 2.9257.6 X=++++=
d
220220
75
I A
===
方法二：当单相接地故障发生在回路的最末端时，忽略（高压系统、
变压器、低压母线、灯头引接线等）的影响。根据施耐德培训手册提
供的TN-S系统短路电流计算公式有：
ph
d
0.8
1m
O
U S
I
L
ρ
=
+
（）
o
U—相电压，220V
ph
S—相线的截面
ρ—正常温度条件下导体的电阻率，0
ρ=0.0225 90C时
ph
m m
PE
S
S
—相线截面与PE线截面之比=
L—计算回路总长
代入公式有：
ph
d
0.80.8220254400
77
25
1m57
0.0225(1)990
16
O
U S X X
I A
L X X
ρ
==== ++
（）
YJV电缆各规格单相短路电流估算表：
