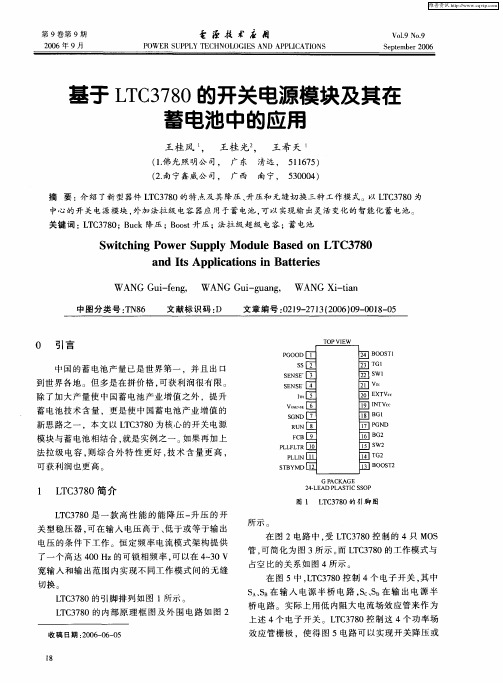

基 于 Ｌ Ｃ ７ ０的 开 关 电 源 模 块 及 其 应 用 ——一 Ｔ ３８
图２
Ｃ３ ８ ７ Ｏ的 原 理 框 图及 典 型 外 围 电路
者 开关 升压 的效 果 。借助 于 Ｌ Ｃ ７ ０可 以在输 入 Ｔ ３８
中文资料LTC3789

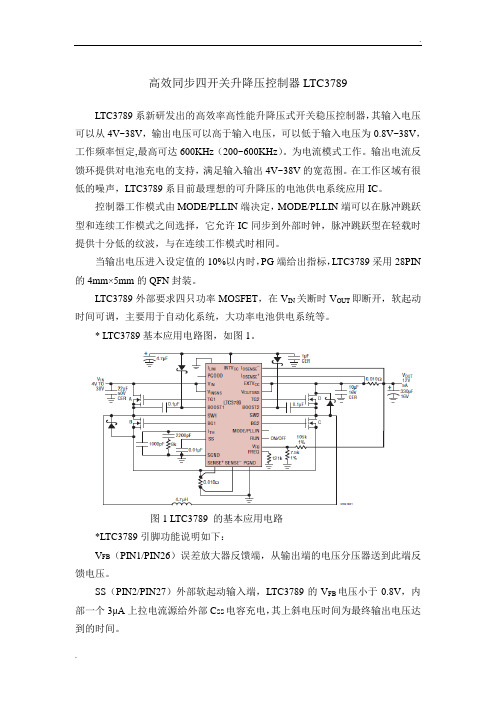

高效同步四开关升降压控制器LTC3789LTC3789系新研发出的高效率高性能升降压式开关稳压控制器，其输入电压可以从4V~38V，输出电压可以高于输入电压，可以低于输入电压为0.8V~38V，工作频率恒定,最高可达600KHz（200~600KHz）。
为电流模式工作。
输出电流反馈环提供对电池充电的支持，满足输入输出4V~38V的宽范围。
在工作区域有很低的噪声，LTC3789系目前最理想的可升降压的电池供电系统应用IC。
控制器工作模式由MODE/PLLIN端决定，MODE/PLLIN端可以在脉冲跳跃型和连续工作模式之间选择，它允许IC同步到外部时钟，脉冲跳跃型在轻载时提供十分低的纹波，与在连续工作模式时相同。
当输出电压进入设定值的10%以内时，PG端给出指标，LTC3789采用28PIN 的4mm×5mm的QFN封装。
LTC3789外部要求四只功率MOSFET，在V IN关断时V OUT即断开，软起动时间可调，主要用于自动化系统，大功率电池供电系统等。
* LTC3789基本应用电路图，如图1。
图1 LTC3789 的基本应用电路*LTC3789引脚功能说明如下：V FB（PIN1/PIN26）误差放大器反馈端，从输出端的电压分压器送到此端反馈电压。
SS（PIN2/PIN27）外部软起动输入端，LTC3789的V FB电压小于0.8V，内部一个3μA上拉电流源给外部C SS电容充电，其上斜电压时间为最终输出电压达到的时间。
SENSE+（PIN3/PIN28）将电流信号送到电流检测比较器；I TH 端电压由SENSE+与SENSE- 端之间的电压控制，外接电阻R SENSE设置限流阈值。
SENSE-（PIN4/PIN1）将电流信号送到电流检测比较器。
I TH（PIN5/PIN2）误差放大器输出和开关稳压器补偿点，增加此点电压到通道电流比较器触发点。
SGND（PIN6/PIN3）信号地。
必须与大电流地分开，并用C IN电容终止之。
LTC3856 LTC3857多通道同步降压 升压转换器数据手册说明书
Rev. AInformation furnished by Analog Devices is believed to be accurate and reliable. However , no responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other rights of third parties that may result from its use. Speci cations subject to change without notice. No license is granted by implication or otherwise under any patent or patent rights of Analog Devices. T rademarks and registered trademarks are the property of their respective owners.One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A. Tel: 781.329.4700 Fax: 781.461.3113 ©2012 Analog Devices, Inc. All rights reserved.ADI 中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI 不对翻译中存在的差异或由此产生的错误负责。
如需确认任何词语的准确性，请参考ADI 提供的最新英文版数据手册。
TYPICAL APPLICATION CIRCUIT图1.图2.效率与输出电流的关系(V IN = 12 V ，f SW = 600 kHz )B S T 1P V I N 1SW1DL1PGND SW2DL2E N 1PGOOD1S S 1C O M P 1F B 1B S T 2P V I N 2E N 2S S 2C O M P 2F B 2PGOOD2GND SYNC SCFG INTVCC RTVDRV V OUT1V OUT2V INADP2325L1L2C OUT1C OUT2C IN1M1M2R OSCC BST1C SS2C C2R C2R TOP1R BOT2R TOP2C INTC DRVTRK1TRK2MODE V INC IN2C BST2R BOT1R C1C C1C SS110036-0015055606570758085909510001.02.03.04.00.51.52.53.54.55.0E F F I C I E N C Y (%)OUTPUT CURRENT (A)V OUT = 5.0V V OUT = 3.3V10036-002双通道、5 A 、20 V 同步降压调节器，集成高端MOSFETADP2325产品特性输入电压：4.5 V 至20 V 输出精度：±1%集成48 mΩ高端MOSFET (典型值)灵活的输出配置双路输出：5 A/5 A 单路交错式输出：10 A可编程开关频率：250 kHz 至1.2 MHz外部同步输入，可编程相移，或内部时钟输出可选PWM 或PFM 工作模式小型电感的限流可调外部补偿和软启动启动后进入预充电输出ADIsimPower™设计工具支持应用通信基础设施网络和服务器工业与仪器仪表医疗保健中间供电轨转换典型应用电路概述ADP2325是一款功能全面的双通道降压DC-DC 调节器，采用电流模式架构。
2MHz、DC 准确的同步降压型 DC-DC 控制器
2MHz、DC 准确的同步降压型DC/DC 控制器近日（2010 年11 月 3 日）–凌力尔特公司(Linear Technology Corporation) 推出高频控制接通时间的同步DC/DC 控制器LTC3833，该器件具有差分输出电压检测和时钟同步功能。
通过在瞬态事件时提高工作频率，受控的接通时间、谷值电流模式架构强制了一个非常快的瞬态响应，从而允许LTC3833 仅在少数几个周期内就能从大的负载阶跃中恢复。
其 4.5V 至38V 的输入电压范围涵盖种类繁多的应用，包括大多数中间总线电压应用。
强大的内置N 沟道MOSFET 栅极驱动器允许使用大功率外部MOSFET，以在输出电压范围为0.6V 至 5.5V 的应用中实现高达25A 的大负载电流，从而非常适合用于满足负载点应用的需求。
LTC3833 的差分放大器对正和负端提供真正远端输出电压取样，从而可不受走线、通孔及互连IR 损耗(高达±500mV)的影响，实现准确度很高的调节。
非常短的20ns 最短接通时间在高频工作时允许使用高降压比电源。
工作频率可在200kHz 至2MHz 范围内选择，或者可同步至一个外部时钟。
通过检测输出电感器(DCR) 两端的压降来监视输出电流，以实现最高效率，或通过使用一个检测电阻器来监视输出电流。
其他特点包括一个内置的偏压LDO、软启动或跟踪、可调电流限制、过压保护、折返电流限制以及外部VCC 控制。
LTC3833 提供卓越的总差分调节准确度，而且规定补偿所有误差源，包括电压、负载和差分检测。
LTC3833 的总差分输出电压准确度在25°C时为±0.25%，在0ºC至85ºC时为±0.67%，而在-40°C至125°C的整个工作结温范围内为±1%。
LTC3833 采用耐热增强型3mm x 4mm QFN-20 封装或。
基于LTC3780的四开关升降压型汽车开关电源设计
LTC3803—恒定频率、电流模式、反激式 DC-DC 控制器
LTC3803—恒定频率、电流模式、反激式DC/DC 控制
器
描述
LTC®3803是一款恒定频率、电流模式、反激式控制器，专为在高输入
电压应用中驱动6V 额定电压N 沟道MOSFET 而优化。
恒定频率操作一直保持到负载非常轻的条件下，从而在一个很宽的负载电流范围内产生较少低频
噪声。
斜率补偿可以利用一个外部电阻器来设置。
LTC3803 提供了±1.5%的输出电压准确度，且静态电流消耗仅为240μA。
参考于地的电流检测使得基于LTC3803 的转换器能够接受超过LTC3803 之绝对最大VCC 的输入电源。
一种微功率迟滞启动功能在高输入电压条件下实现了高效运作。
为简单起见，由于其内部并联稳压器的原因，
LTC3803 可以通过一个电阻器从高VIN 来供电。
当输入电压太低时，一个内
部欠压闭锁电路关断LTC3803，从而向外部MOSFET 提供足够的栅极驱动。
LTC3803 采用扁平(高度仅1mm) 6 引脚SOT-23 (ThinSOTTM) 封装。
特点
·VIN和VOUT 仅受限于外部元件
·可调斜率补偿
·内部软起动
·200kHz恒定频率操作
·±1.5%基准准确度
·旨在实现卓越的电压和负载瞬态响应的电流模式操作
·无最小负载要求。
ltc3780典型应用电路图
ltc3780 典型应用电路图
LTC3780
LTC3780 是一款高性能降压-升压型开关稳压控制器，可在输入电压高于、低于或等于输出电压的条件下运作。
恒定频率电流模式架构提供了一个高达400kHz 的可锁相频率。
凭借4V 至30V （最大值为36V）的宽输入和输出范围以及不同操作模式间的无缝切换，LTC3780 成为汽车、电信和电池供电型系统的理想选择。
该控制器的工作模式是通过FCB 引脚来确定的。
对于升压应用，FCB 模式引脚能够在突发模式（Burst Mode®）、不连续模式和强制连续模式之间进行选择。
在降压操作期间，FCB 模式引脚可在跳跃周期模式、不连续模式和强制连续模式之间进行选择。
突发模式操作和跳跃周期模式可在轻负载条件下提供高效操作，而强制连续模式和不连续模式则工作在一个恒定的频率上。
LTC3780 电源故障保护电路
由一个输出过压比较器和内部折返电流限制电路提供了故障保护功能。
当输出处于其设计调整点的7.5% 以内时，电源良好输出引脚将发出指示信。
中文资料LTC3789
高效同步四开关升降压控制器LTC3789LTC3789系新研发出的高效率高性能升降压式开关稳压控制器，其输入电压可以从4V~38V，输出电压可以高于输入电压，可以低于输入电压为0.8V~38V，工作频率恒定,最高可达600KHz（200~600KHz）。
为电流模式工作。
输出电流反馈环提供对电池充电的支持，满足输入输出4V~38V的宽范围。
在工作区域有很低的噪声，LTC3789系目前最理想的可升降压的电池供电系统应用IC。
控制器工作模式由MODE/PLLIN端决定，MODE/PLLIN端可以在脉冲跳跃型和连续工作模式之间选择，它允许IC同步到外部时钟，脉冲跳跃型在轻载时提供十分低的纹波，与在连续工作模式时相同。
当输出电压进入设定值的10%以内时，PG端给出指标，LTC3789采用28PIN 的4mm×5mm的QFN封装。
LTC3789外部要求四只功率MOSFET，在V IN关断时V OUT即断开，软起动时间可调，主要用于自动化系统，大功率电池供电系统等。
* LTC3789基本应用电路图，如图1。
图1 LTC3789 的基本应用电路*LTC3789引脚功能说明如下：V FB（PIN1/PIN26）误差放大器反馈端，从输出端的电压分压器送到此端反馈电压。
SS（PIN2/PIN27）外部软起动输入端，LTC3789的V FB电压小于0.8V，内部一个3μA上拉电流源给外部C SS电容充电，其上斜电压时间为最终输出电压达到的时间。
SENSE+（PIN3/PIN28）将电流信号送到电流检测比较器；I TH 端电压由SENSE+与SENSE- 端之间的电压控制，外接电阻R SENSE设置限流阈值。
SENSE-（PIN4/PIN1）将电流信号送到电流检测比较器。
I TH（PIN5/PIN2）误差放大器输出和开关稳压器补偿点，增加此点电压到通道电流比较器触发点。
SGND（PIN6/PIN3）信号地。
必须与大电流地分开，并用C IN电容终止之。
LTC3789芯片资料、技术问答,用LTC3789必看!
LTC3789芯片资料、技术问答，用LTC3789必看！与非网搜集整理2013.01.15LTC3789 是一款高性能、降压-升压型开关稳压控制器，可以在输入电压高于、低于或等于输出电压的情况下运作。
该器件运用了恒定频率、电流模式架构，故可提供一个高 达600kHz 的可锁相频率，而一个输出电流反馈环路则提供了对电池充电的支持。
凭借 4V 至38V (最大值为 40V) 的宽输入和输出范围以及工作区之间的无缝和低噪声转换，LTC3789 成为了汽车、电信和电池供电型系统的理想选择。
资料分享：【芯片介绍】LTC3789 - 高效率、同步、四开关、降压-升压型控制器【数据手册】LTC3789【设计要点】高效率四开关降压 - 升压型控制器可提供准确的输出电流限值【产品新闻】凌力尔特公司推出效率非常高(可达 98%)的同步降压-升压型DC/DC控制器LTC3789技术问题LTC3789空载损耗大把MODE/PLL引脚连到INTVcc上，设置在脉冲跳跃模式，降低空载功耗了但还是有80MA。
改变频率后也只是稍微减小關於LTC3789啟動時,產生電壓跳動問題敝人目前在使用LTC3789做Buck-boost電路時,遇到離奇的問題,想請教是否有人可以指點指點!!!前面電路是用TI的IC做電壓源與電池的切換~关于LTC3789空载功耗问题我设计的是10V-20V输入，12V/12A输出。
参照的是它12V/12A的DEMO电路。
现在电路带载，升压12V/5A，降压12V/8A。
基本也满足我的要求了。
但是有一个很严重的问题是，这个电路的空载功耗很奇怪。
LTC3789升压降压控制信号出错我设计的一个输入4~24V，输出5V/6A的电路，用的是凌力尔特的LTC3789，开关频率设计的是600KHz，出现了如下问题：输出纹波过大，并且有一定的尖峰，尖峰频率在150KHz左右，空载时的纹波就已经在100mV 了。
4A负载时，纹波峰峰值达到了300~400mV。
UC3875芯片控制2KW高频开关电源电路设计
UC3875芯片控制2KW高频开关电源电路设计一、电路整体方案设计2KW高频开关电源的设计需要分为输入端、输出端、控制电路及保护电路四个方面考虑。
1.输入端设计输入端主要包括输入滤波电路及输入电源开关。
输入滤波电路的主要作用是滤除输入电源的高频噪声与干扰，以保证开关电源稳定工作。
设计时可以采用两级LC滤波电路，第一级使用电感与电容构成低通滤波电路，第二级使用电感与电容构成高通滤波电路。
2.输出端设计输出端主要包括输出滤波电路及输出电源开关。
输出滤波电路的主要作用是滤除开关电源工作过程中产生的高频噪声与干扰，以获得干净的输出电压。
输出电源开关的选型需要根据输出电流、开关频率及负载要求来确定。
3.控制电路设计控制电路主要包括UC3875芯片及其辅助元件构成的反馈调节环路及开关控制电路。
UC3875芯片具备高度集成的优势，内部集成了误差放大器、PWM发生器、电流环保护等功能。
设计时需要根据高频开关电源的工作参数来选择合适的外围元件，如电阻、电容等。
4.保护电路设计保护电路主要包括过压保护、过流保护、过温保护等功能。
设计时需要根据2KW高频开关电源的工作参数来选择合适的保护元件及保护电路设计方案，以保证电路的安全可靠性。
二、2KW高频开关电源电路详细设计1.输入端设计输入电源采用交流220V输入，通过输入滤波电路进行滤波处理。
可以选择输入电感使用铁氧体材料，电容选用高质量的封装电容。
输入电源开关采用双继电器结构，确保输入电源的可靠性。
2.输出端设计输出端采用输出电阻进行稳压控制，并通过输出滤波电路进行滤波处理。
输出滤波电路的设计可以采用LC型滤波电路，通过选择合适的电感和电容参数来滤除输出电压中的高频噪声。
3.控制电路设计4.保护电路设计保护电路需要在输入端、输出端及控制电路中进行设计。
在输入端需设置过压保护电路，通过电压比较器实现对输入电压的监测，当输入电压超过设定值时，触发过压保护电路。
在输出端需设置过流保护电路，通过电流检测电路实现对输出电流的监测，并在超过设定值时触发过流保护电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LTC3780高频率同步四开关升降压式控制器LTC3780是一个高性能升降压开关调整器的控制IC。
其工作时输出电压可以高于，低于或等于输入电压。
采用恒定频率，电流型方式实现。
工作频率锁定在400KHZ，输入电压从4V-30V，最高可达36V。
输入电压输出电压范围在工作模型间无缝对接。
因此LTC3780是汽车、通讯及电池系统中理想的控制IC。
控制器的工作模型取决于FCB端子状态，对于升压式工作，FCB端选作跳跃式工作，断续式工作及强制连续型工作，而在降压式工作时，FCB端选作总量跨越周期式，断续型或强制连续型、跳跃式和跨越周期式工作，给出高转换效率（轻载时），而强制连续型及断续型则工作在恒定频率之下。
故障保护由输出过压比较器及内部折返电流限制给出。
还有一个POWER GOOD输出端在输出达到设定值的±7.5%以内时给出指示。
该IC共24PIN引脚，各脚功能如下：①PGOOD（pin1）开路漏极逻辑电平输出PGOOD，在输出电压未达到±7.5%以内时，会拉到GND电平。
②SS（pin2）软起动，减少输入功率源浪涌电流，推荐接6.8nf的电容。
③SENSE+（pin3）输入电流检测及反转电流检测比较器。
I TH端电压并加入SENSE-及SENSE+之间的失调。
它用于设置电流纹波阈值。
④SENSE-（pin4）同上⑤I TH（pin5）电流控制阈值及误差放大器补偿点。
电流比较器阈值随控制电压增加，电压范围从0V—2.4V。
⑥V OSENSE（pin6）误差放大器反馈输入端，该端接到误差放大器输入至外电阻分压器，此分压器从输出电压处取得。
⑦SGND信号地，所有小信号补偿元件等都接此处，然后再去接功率地。
⑧RUN（pin8）Run控制输入，强制Run端在1.5V以下，IC将关断开关调整器电路，这里有一个100K电阻放在Run和SGND之间，此端电压不得超过6V。
⑨FCB（pin9）强制连续型工作控制端，此端电压低于0.8V为连续电流型工作，浮动时为跨越式升压或跳跃周期降压式工作，将其接INTVcc，则为恒频断续型工作。
⑩PLLFLTR（pin10）锁相环低通滤波器，此端可分别用AC或DC电压源驱动，以改变内部振荡器频率。
⑪PLLIN（pin11）外同步输入⑫STBYMD（pin12）LDO控制端⑬BOOST2（pin13）BOOST1（PIN24）升压浮动驱动电源端⑭TG2（pin14）TG1（pin15）顶部MOS栅驱动。
⑮SW1（pin15）SW2（pin17）两开关结点端⑯BG2（pin16）BG1（pin18）两底部MOS栅驱动⑰PGND（pin17）此端与两底部功率MOS的源尽量近地接在一起。
⑱INTVcc（pin19）内部6V稳压器输出，它用于驱动控制电路，要至少加4.7uf电容去耦合。
⑲EXTVcc（pin20）外部Vcc的输入端，当EXTVcc超过5.7V时，内部开关接到INTVcc 并关断内部Vcc。
⑳Vin（pin21）主输入电源的正电压端，同一RC滤波器接至GNDEXPOSED PAD 接后SGND 并接PCB的地。
○21EXPOSED PAD 接至SGND，并接PCB的地。
工作模式主控环路，LTC3780是一个电流型控制器，它提供一个可以高于、等于或低于输入电压的输出电压LTC3780 拓朴及控制方案使用了一个电流检测电阻放于两低端MOS开关至GND处。
它可检测出电感电流并由Itn端上的电压来控制。
它系放大器EA的输出端。
V osenser 端接收此电压反馈信号并与EA内部的基准电压进行比较。
高端MOS的驱动基于提升电平的电容C A和C B。
它通常在高端MOS关断之后通过一个外部二极管重新充电。
而同步开关D和B不需并一个肖特基二极管。
但在死区时间要提供一个低的压降。
附加上肖特基二极管可以改善峰值效率1—2个百分点。
（400KHz时）主控环路在RUN端变为低电平时会关断。
当RUN端电压高于1.5V时，一个内部1.2uA 的电流源会给软起动电容充电，它位于SS端的Css。
Css在起动期间缓慢充电时，由I TH电压然后钳制SS端电压。
该软起动钳制可防止从输入电源端来的突变电流。
功率开关控制图1展示出一个简化电路，示出四个功率开关如何外接电感，V IN，V out及GND四个部位。
图2展示LTC3780作为占空比D的函数如何工作。
功率开关正确工作的控制，在两者之间的传输为连续型。
当V IN接近V out时，即为BUCK—BOOST区域。
工作类型之间的转换时间为典型的200ns。
降压工作区域（V IN＞V out）在此工作区域时，开关D总是导通，而开关C总是关断。
在每个周期起动时，同步开关B首先导通，在开关B导通时，电感电流被检测出来。
在此电流降到基准电压以下时，它正比于Vith，同步开关B关断。
而开关A在此同一周期内开启。
开关A和B两者交替。
很象典型的同步BUCK稳压器。
开关A的占空比增长直到最大占空比附和BUCK类型。
D MAX－BUCK=（1－D BUCK-BOOST）×100%此处，D BUCK-BOOST=BUCK-BOOST开关的占空比范围。
D BUCK-BOOST=（200ns×f）×100%f是工作频率为Hz。
图3示出典型BUCK模式波形。
如果V IN接近V out，则BUCK-BOOST区域就到来。
BUCK-BOOST（V IN=V out）当V IN接近V out时，控制器工作在BUCK-BOOST模式。
图4示出此模式下的典型波形。
每个周期，如果控制器开始工作时，开关B和D导通，开关A和C随后导通。
最终，开关A和D在余下的时间导通。
如果控制器开始工作时，开关A和C导通，然后开关B和D导通。
最后，开关A和D在余下的时间导通。
升压工作区域（V IN＜V out）在升压工作时，开关A总是导通，同步开关B总是关断。
每个周期开关C首先开启导通，电感电流在同步开关C导通时检测出来。
然后，在此电流降压超过基准电压时（其正比于Vith），开关C关断，然后同步开关D在剩余时间内导通，开关C和D交替，如同典型的同步升压稳压器。
开关C的占空比减小，直到控制IC在BUCK模式下的最小占空比，达到Dmin-B oost，由下式给出：Dmin-B oost=（D BUCK-BOOST）×100%此处，D BUCK-BOOST是BUCK-BOOST开关范围的占空比。
D BUCK-BOOST=（200nf·f）×100% f单位为Hz。
图5展示出典型BOOST型的波形。
如果V IN接近V out，就回到了BUCK-BOOST工作区域。
小电流工作FCB端是一个多功能端子，它提供2个功能。
①提供调节给二次侧绕组，它用暂时强制连续的PWM工作方式于降压型。
②选择总共三种模式来满足降压（BUCK）升压（BOOST）工作并接受逻辑输入电平。
图6展示出各种不同的模式。
当FCB端电压低于0.8V时，控制器显示出连续工作模式。
PWM电流型同步开关调整器。
在升压模式开关A总是导通的，开关C和同步开关D交替导通，以保持输出电压与电感电流无关。
每十个周期，开关A被强制关闭大约300ns，以使C A重新充电。
在降压模式同步开关D总是导通状态，开关A和同步开关B，交替导通，以保持输出电压独立与电感电流无关。
每十个周期，同步开关D被强制关闭300ns，以使C B再充电。
这是在轻载时有效的工作模式。
但是，在某些应用中，可能是合乎要求的。
在此模式中，输出可以源出或漏入电流，而漏入的电流将会强制其返回主电源以提供输入共给，防止电压电平危险的提升—切切注意。
当FCB端电压在V INTVCC—1V以下时，但还大于0.8V，控制器进入跨越模式工作在升压状态，或进入跳跃周期模式工作在降压状态。
在升压状态跨越模式工作，在禁止开关C 并关断同步开关D时，设置一个最小输出电流水平，此时电感变负向，这要结合实际需要。
在小电流时，要恒使I TH端为低电压阈值，这将适当地禁止功率开关C和D的开启导通，知道输出电压降落。
这里有100mv的滞留量给跨越比较器接到I TH端。
该阈值产生一输出信号给MOSFET C和D。
令其导通几个周期，随后休息，其间隔取决于负载电流。
最大输出电压纹波限制在3%的正常输出电压范围以内。
输出电压有两取样电阻反馈决定。
在将压工作时，跳跃周期模式设置一个最小的正向电感电流水平。
当电感电流低于此水平时，同步开关B保持关断。
在每个周期中，同步开关的体二极管或肖特基二极管其与同步开关B并联。
它用于将电感电流放掉。
结果，几个周期将被跨过，此时，输出负载电流降到最大设计负载电流的1%以下，以保持输出电压稳定。
当FCB端电压达到INTVCC端时，控制器进入恒频断续电流型工作（DCM）。
对于升压式工作，同步开关D保持关断，无论如何I TH端要在阈值电压以下。
在每个周期中，开关C用来充入电感电流，在输出电压足够高时，控制器将进入连续电流降压模式，并在一个周期内放掉电感电流。
在随后的周期里，控制器将恢复DCM的升压式工作。
对于降压式工作，恒定频率断续电流型设置一个最小的负向电感电流水平。
同步开关B无论何时关断，电感电流都低于该水平。
在非常轻的负载之下，此恒频工作不如跨越式工作或跳跃周期式工作有效，但提供很低的噪声及恒频工作。
频率同步及频率设置锁相环允许内部振荡器可以由PLLIN端进入的外部信号源同步。
在PLLFLTR端的相位检测输出还是振荡器的频率控制输入端。
频率范围为200KHz～400KHz。
其对应电压为从0V到2.4V，于PLLFLTR端。
当锁定时PLL成线性地沿同步脉冲的上升沿去开启高端MOSFET。
当PLLIN开路时，PLLFLTR端变低电平，强制振荡器到其最小频率。
INTV CC/EXTV CC供电给整个MOSFET驱动器供电多数内部电路都由INV CC端驱动。
当EXTV CC端开路时，内部一个6V低压差线性稳压器供电给INTV CC。
如果EXTV CC加到5.7V以上时，6V稳压器即关断并且内部一个开关开启，将EXTV CC接到INTV CC。
这样允许INTV CC从一个高效率的外部电源供电。
POWER GOOD端POWER GOOD端接到一个漏极开路的内部MOSFET，此MOSFET开启时，使此端为低电平。
此时，输出还没达到正常输出电压的±7.5%以内。
输出电压由取样电阻分压器决定。
而当输出电压满足±7.5%以内的范围时，MOSFET即关断，该端输出即可由一外接电阻及7V以下电源推向高电平。
FOLDBACK电流折返电流限制在输出电压降到正常水平的70%以下时被激活，减小无用功率。
在起动期间，折返电流限制功能被禁止。
