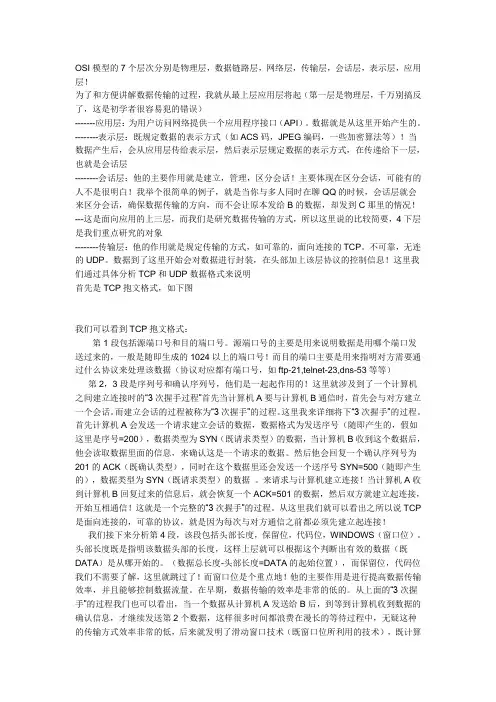

OSI网络结构的七层模型
七个网络层次
OSI模型的7个层次分别是物理层，数据链路层，网络层，传输层，会话层，表示层，应用层！为了和方便讲解数据传输的过程，我就从最上层应用层将起（第一层是物理层，千万别搞反了，这是初学者很容易犯的错误）-------应用层：为用户访问网络提供一个应用程序接口（API）。
数据就是从这里开始产生的。
--------表示层：既规定数据的表示方式（如ACS码，JPEG编码，一些加密算法等）！当数据产生后，会从应用层传给表示层，然后表示层规定数据的表示方式，在传递给下一层，也就是会话层--------会话层：他的主要作用就是建立，管理，区分会话！主要体现在区分会话，可能有的人不是很明白！我举个很简单的例子，就是当你与多人同时在聊QQ的时候，会话层就会来区分会话，确保数据传输的方向，而不会让原本发给B的数据，却发到C那里的情况！---这是面向应用的上三层，而我们是研究数据传输的方式，所以这里说的比较简要，4下层是我们重点研究的对象--------传输层：他的作用就是规定传输的方式，如可靠的，面向连接的TCP。
不可靠，无连的UDP。
数据到了这里开始会对数据进行封装，在头部加上该层协议的控制信息！这里我们通过具体分析TCP和UDP数据格式来说明首先是TCP抱文格式，如下图我们可以看到TCP抱文格式：第1段包括源端口号和目的端口号。
源端口号的主要是用来说明数据是用哪个端口发送过来的，一般是随即生成的1024以上的端口号！而目的端口主要是用来指明对方需要通过什么协议来处理该数据（协议对应都有端口号，如ftp-21,telnet-23,dns-53等等）第2，3段是序列号和确认序列号，他们是一起起作用的！这里就涉及到了一个计算机之间建立连接时的“3次握手过程”首先当计算机A要与计算机B通信时，首先会与对方建立一个会话。
而建立会话的过程被称为“3次握手”的过程。
这里我来详细将下“3次握手”的过程。
首先计算机A会发送一个请求建立会话的数据，数据格式为发送序号（随即产生的，假如这里是序号=200），数据类型为SYN（既请求类型）的数据，当计算机B收到这个数据后，他会读取数据里面的信息，来确认这是一个请求的数据。
osi模型有哪七层
第一层：物理层这一层负责在计算机之间传递数据位，它为在物理媒体上传输的位流建立规则，这一层定义电缆如何连接到网卡上，以及需要用何种传送技术在电缆上发送数据；同时还定义了位同步及检查。
这一层表示了用户的软件与硬件之间的实际连接。
它实际上与任何协议都不相干，但它定义了数据链路层所使用的访问方法。
物理层是OSI参考模型的最低层，向下直接与物理传输介质相连接。
物理层协议是各种网络设备进行互连时必须遵守的低层协议。
设立物理层的目的是实现两个网络物理设备之间的二进制比特流的透明传输，对数据链路层屏蔽物理传输介质的特性，以便对高层协议有最大的透明性。
ISO对OSI参考模型中的物理层做了如下定义：物理层为建立、维护和释放数据链路实体之间的二进制比特传输的物理连接提供机械的、电气的、功能的和规程的特性。
物理连接可以通过中继系统，允许进行全双工或半双工的二进制比特流的传输。
物理层的数据服务单元是比特，它可以通过同步或异步的方式进行传输。
从以上定义中可以看出，物理层主要特点是：1．物理层主要负责在物理连接上传输二进制比特流；2．物理层提供为建立、维护和释放物理连接所需要的机械、电气、功能与规程的特性。
" 第二层：数据链路层这是OSI模型中极其重要的一层，它把从物理层来的原始数据打包成帧。
一个帧是放置数据的、逻辑的、结构化的包。
数据链路层负责帧在计算机之间的无差错传递。
数据链路层还支持工作站的网络接口卡所用的软件驱动程序。
桥接器的功能在这一层。
数据链路层是OSI参考模型的第二层，它介于物理层与网络层之间。
设立数据链路层的主要目的是将一条原始的、有差错的物理线路变为对网络层无差错的数据链路。
为了实现这个目的，数据链路层必须执行链路管理、帧传输、流量控制、差错控制等功能。
在OSI参考模型中，数据链路层向网络层提供以下基本的服务：1．数据链路建立、维护与释放的链路管理工作；2．数据链路层服务数据单元帧的传输；3．差错检测与控制；4．数据流量控制；5．在多点连接或多条数据链路连接的情况下,提供数据链路端口标识的识别，支持网络层实体建立网络连接；6．帧接收顺序控制" 第三层：网络层这一层定义网络操作系统通信用的协议，为信息确定地址，把逻辑地址和名字翻译成物理的地址。
OSI七层网络模型，数据传输过程解析
OSI七层⽹络模型，数据传输过程解析七层模型从下往上，分别为：
⼀、物理层
1、互联物理链路，物理介质：⽹线（双绞线）、光纤、⽆线电波，形成基本链路
2、存在形式为：010101⼆进制，即电信号：⽐特流
⼆、数据链路层
1、对⽐特流进⾏处理，分组：8位组形成⼀个字节，依次按顺序发送数据
2、存在形式为：帧
3、表现为：MAC地址 ----⽹卡（⾝份证，唯⼀的），即寄信⼈地址（源MAC地址）+收信⼈地址（⽬标MAC 地址）
三、⽹络层
1、怎么知道对⽅的MAC地址？通过IP地址寻找MAC地址
2、判断是否在同⼀个⼦⽹？通过IP协议
3、怎样选择最优路径？通过⼀组协议：路由协议、静态路由、动态路由（RIP、OSPF、BGP）
四、传输层
1、对发送的数据进⾏封装 ----TCP协议、UDP协议，⼀个⼀个按顺序依次发送
2、两个应⽤程序（QQ聊天）如何传输？ ----定义端⼝的概念，寻找到对应程序，进⾏数据的处理
五、会话层
1、可以从校验点继续恢复数据进⾏重传（特别是处理⼤⽂件）
2、⾃动收发，⾃动寻址的功能
六、表⽰层
1、翻译不同系统之间的公共语⾔，提供⼀种公共语⾔，让不同系统间能够通信
2、数据从链路层到表⽰层依旧是字节流的形式
七、应⽤层
1、定义了各种应⽤协议，规范数据格式 ----HTTP协议、HTTPS协议、FTP协议、DNS协议等等
数据传输过程图解。
OSI七层模型和TCPIP模型及对应协议(详解)
OSI七层模型和TCPIP模型及对应协议（详解）1.OSI七层模型OSI（Open Systems Interconnection）七层模型是国际标准化组织（ISO）制定的一种网络体系结构模型，将计算机网络的功能划分为七个层次，每个层次负责不同的任务。
这些层次从底层到顶层分别为：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。
-物理层：负责传输比特流，即原始的0和1的比特流。
-数据链路层：将物理层传输的数据流划分为数据帧，并在物理传输媒介上发送和接收数据帧。
-网络层：负责通过不同网络节点进行数据的路由和转发，实现数据包的传输。
-传输层：负责端到端的通信连接，在传输过程中确保数据的可靠传输和错误控制。
-会话层：负责建立、管理和终止应用程序之间的通信会话。
-表示层：负责数据的格式化和解码、加密和解密，确保接收方能够正确理解发送方的数据。
-应用层：提供用户与网络的接口，支持各种应用程序的网络访问和通信。
2.TCP/IP模型TCP/IP模型是一种通信协议体系结构，目前是互联网的基础协议。
TCP/IP模型由四个层次构成，分别为网络接口层、互联网层、传输层和应用层。
-网络接口层：负责将数据帧从物理层传输到网络层，并对数据进行分割和重组。
-互联网层：负责将数据包从源主机传输到目的主机，包括IP协议、ARP协议和ICMP协议等。
-传输层：负责数据的可靠传输和错误控制，包括TCP（传输控制协议）和UDP（用户数据报协议）等。
-应用层：提供用户与网络的接口，支持各种应用程序的网络访问和通信，包括HTTP、FTP、SMTP等协议。
3.OSI七层模型和TCP/IP模型的对应关系及协议：-OSI的物理层对应TCP/IP的网络接口层，协议包括以太网、Wi-Fi 等。
-OSI的数据链路层对应TCP/IP的网络接口层，协议包括以太网、Wi-Fi等。
-OSI的网络层对应TCP/IP的互联网层，协议包括IP、ARP、ICMP等。
网络七层模型(osi参考模型)
第三层交换机因为工作于OSI／RM模型的网络层，所以它具有路由功能，它是将IP地址信息提供给网络路径选择，并实现不同网段间数据的线速交换。当网络规模较大时，可以根据特殊应用需求划分为小面独立的VLAN网段，以减小广播所造成的影响时。通常这类交换机是采用模块化结构，以适应灵活配置的需要。在大中型网络中，第三层交换机已经成为基本配置设备。（路由器有IP分配、路由寻址、地址映射、访问控制这些功能，普通交换机没有这些功能，三层交换机也可以有这些功能。） >
传输层：传输协议同时进行流量控制或是基于接收方可接收数据的快慢程度规定适当的发送速率。除此之外，传输层按照网络能处理的最大尺寸将较长的数据包进行强制分割。工作在传输层的一种服务是TCP/IP协议套中的TCP(传输控制协议)，另一项传输层服务是IPX/SPX协议集的SPX(序列包交换)。
(传输协议：传输协议中各层都为上一层提供业务功能。为了提供这种业务功能，下一层将上一层中的数据并入到本层的数据域中，然后通过加入报头或报尾来实现该层业务功能，该过程叫做数据封装。用户的数据要经过一次次包装，最后转化成可以在网络上传输的信号，发送到网络上。当到达目标计算机后，再执行相反的拆包过程。)
未完待续~！
物理层：该层包括物理连网媒介，如电缆连线连接器。物理层的协议产生并检测电压以便发送和接收携带数据的信号。在这一层，数据还没有被组织，仅作为原始的位流或电气电压处理，单位是bit。
数据链路层：在不可靠的物理介质上提供可靠的传输。该层的作用包括：物理地址寻址、数据的成帧、流量控制、数据的检错、重发等。
<1、第二层交换机
第二层交换机是对应于OSI／RM的第二协议层来定义的，因为它只能工作在OSI／RM开放体系模型的第二层－－数据链路层。第二层交换机依赖于链路层中的信息（如MAC地址）完成不同端口数据间的线速交换，主要功能包括物理编址、错误校验、帧序列以及数据流控制。>
osi模型的七个层次
osi模型的七个层次
osi模型的七个层次：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。
开放式系统互联通信参考模型（简称OSI模型）是一种概念模型，由国际标准化组织提出，一个试图使各种计算机在世界范围内互连为网络的标准框架，定义于ISO/IEC 7498-1。
OSI模型简介
一、模型定义开放式系统互联通信参考模型（英语：Open System Interconnection Reference Model，缩写为OSI），简称为OSI模型（OSI model），一种概念模型，由国际标准化组织提出，一个试图使各种计算机在世界范围内互连为网络的标准框架。
定义于ISO/IEC 7498-1。
二、层次划分根据建议X.200，OSI将计算机网络体系结构划
分为以下七层，标有1～7，第1层在底部。
这七层分别是物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。
1、物理层: 将数据转换为可通过物理介质传送的电子信号相当于邮局中的搬运工人。
2、数据链路层: 决定访问网络介质的方式。
3、网络层: 使用权数据路由经过大型网络相当于邮局中的排序工人。
4、传输层: 提供终端到终端的可靠连接相当于公司中跑邮局的送信职员。
5、会话层: 允许用户使用简单易记的名称建立连接相当于公司中收寄信、写信封与拆信封的秘书。
6、表示层: 协商数据交换格式相当公司中简报老板、替老板写信的助理。
7、应用层: 用户的应用程序和网络之间的接口。
网络OSI七层参考模型
网络OSI七层参考模型一、OSI参考模型在整个参考模型中，下层是为上层提供服务。
二、TCP/IP常见的协议（一）应用层为应用软件提供接口，使应用程序能够使用网络服务，应用层协议指定相应的传输层协议，以及传输层所使用的端口等。
应用层的PDU被称为Data（数据）。
Telnet：端口号23，使用传输层TCP协议，远程接入协议，提供远程管理服务，通过Telent客户端程序连接到服务器，用户在客户端中输入命令，这些命令在服务器端运行。
FTP：端口号20、21，使用传输层TCP协议，文件传输协议，主要用于文件的下载和上传，采用C/S（（主机/服务器）结构。
TFTP：端口号69，使用传输层UDP协议，简单的文件传输协议SNMP：网络管理协议，一般用在管理平台，可将交换机、路由器等一些设备信息上传到网管平台HTTP：端口号80，使用传输层TCP协议，超文本传输协议，提供浏览网页服务。
SMTP：端口号25，使用传输层TCP协议，邮件传输协议DNS：域名解析协议，将域名翻译成IP地址进行访问网址DHCP：动态主机配置协议，自动匹配IP地址（二）传输层传输层协议接受来自应用层协议的数据，封装上相应的传输层头部，帮助其建立端到端的连接。
端口号的取值范围：0-655350-1023：知名端口号，发送过程中会在发送端随机匹配一个端口号，并且是在1023之外未使用的。
传输层的PDU被称为Segment（段）1.TCP一种面向连接的、可靠的传输层通信协议。
在传输前先建立连接，之后才可以传输，传多少接收多少，丢包之后重传确保全部收到。
使用场景在文件传输或者文档传输中使用。
(1)TCP的建立-三次握手A．主机1向主机2进行syn（查询B．主机2向主机1进行syn查询，ACK确定C．主机1进行ACK确定----------TCP连接建立--------------(2)TCP四次挥手A．主机1向主机2发送FIN请求断开连接B．主机2向主机1发送ACK确认C．主机2向主机1发送FIN请求断开连接D．主机1向主机2发送ACK确认----------TCP连接断开--------------(3)TCP序列号与确认序列号序列号：对包进行排序，根据序列号确认序列号：对收到的包进行确认A．主机1向主机2发送3000的数据包，最大数值需要1500包，进行分段传输，0-1499，1500-2999B．主机2收到包后向主机1进行发送确认序列号，未收到或者丢包，主机2会向主机1再次发送所丢失的包进行重传。
OSI七层网络模型
OSI七层⽹络模型⼀、OSI七层⽹络模型简介1、OSI的前世今⽣OSI（Open System Interconnect），即开放式系统互联。
是OSI组织为了互联⽹各层之间协作⽽制定的标准模型。
再具体点来说是为了使互联⽹各个基础组件⼚商统⼀标准⽽制定的标准，这样就能实现互联了。
2、OSI七层模型的划分OSI划分为：物理层、数据链路层、⽹络层、传输层、会话层、表⽰层、应⽤层3、OSI的分层设计思想OSI严格遵守了“⾼内聚、低耦合”的互联⽹设计思想，在OSI七层模型中每层只关注本层的实现，向上只提供标准接⼝，它不需要其它层的实现，各司其职。
⼆、各司其职⼀张图先了解各层间的基本功能物理层OSI模型的第⼀层，最终数据的传输通道。
物理层顾名思义就是最靠近物理传输设备的⼀层。
物理媒介包括光纤，⽹线，等。
改成的主要作⽤是实现相邻计算机间的⽐特流传输，尽可能屏蔽掉具体传输介质和物理设备的差异。
尽量对上层也就是数据链路层屏蔽掉其不需要考虑的物理介质差异，对其提供统⼀的⽐特流传输调⽤⽅式。
物理层的主要功能：屏蔽物理媒介差异，为数据链路层提供统⼀的物理⽐特流传输能⼒。
数据单元：⽐特实例：光纤、⽹线、集线器、中继器、调制解调器等。
举个例⼦，早前的电话机，你在北京，你⼥朋友在上海，你俩打个电话就能通话了。
为什么？因为中间有根电话线。
物理层你就可以这么简单的理解和记忆。
数据链路该层主要负责建⽴和管理不同计算机节点间的数据链路，并提供差错检测、封装成帧、透明传输的能⼒。
数据链路层⼜分为两个层：媒体访问控制⼦层（MAC）和逻辑链路控制⼦层（LLC）媒体访问控制⼦层（MAC）MAC地址你⼀定不会陌⽣。
每台计算机都有⾃⼰的全⽹唯⼀的MAC地址，如下图你也可以看看⾃⼰的MAC地址。
MAC⼦层的主要任务是解决共享型⽹络中多⽤户对信道竞争的问题，完成⽹络介质的访问控制。
实现这个功能的是集线器。
⽤集线器组⽹，检查计算机与计算机之间有没有冲突，避免冲突的协议叫CSMA/CD协议。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OSI网络结构的七层模型
OSI（开放系统互连）网络结构是由国际标准化组织提出的一个理论
模型，用于描述计算机网络中通信协议的层次结构。
它将网络通信分为七
个不同的层次，每个层次具有不同的功能和责任。
以下是对每个层次的详
细解释。
第一层：物理层（Physical Layer）
物理层是OSI模型的最低层，负责传输原始的二进制数据，通过物理
介质来传输比特流。
它定义了电气、机械和功能接口标准，包括电压等级、物理连接、物理拓扑和物理设备的规范。
第二层：数据链路层（Data Link Layer）
数据链路层主要负责将物理层提供的比特流划分成数据帧，并在相邻
节点之间进行可靠的传递。
它提供错误检测和纠正机制，确保数据的可靠
传输。
此外，它还处理访问控制，协调多个设备访问共享媒体，并处理成帧、透明传输以及流量控制等任务。
第三层：网络层（Network Layer）
网络层主要负责在不同网络之间提供转发和路由功能，使数据能够通
过多个网络节点传输到目标地址。
它定义了一些协议，如IP（Internet
协议），用于将数据分组分发到合适的路径，并实现包括拥塞控制、差错
控制以及路由选择等功能。
第四层：传输层（Transport Layer）
传输层主要负责为进程之间提供端到端的通信服务。
它通过端口号标识主机上运行的不同应用程序，并负责将数据流分成合适的大小块，并在不同主机之间的进程之间进行可靠传输。
第五层：会话层（Session Layer）
会话层负责建立、管理和终止会话，使不同主机上的应用程序能够进行通信和交流。
它提供了对话控制，允许应用程序在两个节点之间建立会话，并提供同步点和重启功能以实现数据的可靠传输。
第六层：表示层（Presentation Layer）
表示层主要负责处理数据在不同主机之间的转换和编码。
它负责数据的格式化、编码和解码，以便不同系统能够正确地解释和理解数据。
第七层：应用层（Application Layer）
应用层是OSI模型的顶层，为最终用户提供了网络服务。
它提供各种应用程序和网络服务，如电子邮件、文件传输协议和远程登录等。
总结：
OSI网络结构的七层模型提供了一种层次化的方法来描述计算机网络中的通信协议。
每个层次都有特定的功能和责任，从物理层传输原始的二进制数据，到应用层为最终用户提供网络服务。
这种层次结构让不同的网络设备和协议可以独立于彼此进行开发和实施，并且使得网络的维护和升级变得更加容易。
