RS232接口,DB9、DB25引脚定义
RS232接口,引脚定义DB9 DB25
2009-04-28 17:24
RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。DB25的串口一般只用到的管脚只有2（RXD）、3（TXD）、7（GND）这三个，随着设备的不断改进，现在DB25针很少看到了，代替他的是DB9的接口，DB9所用到的管脚比DB25有所变化，是2（TXD）、3（RXD）、5（GND）这三个。因此现在都把RS232接口叫做DB
9。"
RS-232C接口定义(9芯)
针脚定义符号
1载波检测DCD
2接收数据RXD
3发送数据TXD
4数据终端准备好DTR
5信号地SG
6数据准备好DSR
7请求发送RTS
8清除发送CTS
9振铃提示RI
RS-232C接口定义(25芯) 针脚定义符号
1频蔽地线
2发送数据TXD
3接收数据RXD
4请求发送RTS
5允许发送CTS
6数据准备好DSR
7信号地SG
8载波检测DCD
9发送返回(+)
10未定义
11数据发送(-)
12~17未定义
18数据接收(+)
19未定义
20数据终端准备好DTR 21未定义
22振铃RI
23~24未定义
25接收返回(-)
由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：
（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
（2）传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方的老树51CPLD开发板”中，综合程序波特率只能采用19200，也是这个原因。
（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在50米左右。
RS-232C接口定义(9芯)
针脚定义符号
1载波检测DCD
2接收数据RXD
3发送数据TXD
4数据终端准备好DTR
5信号地SG
6数据准备好DSR
7请求发送RTS
8清除发送CTS
9振铃提示RI
Pin 1 Received Line Signal Detector
(Data Carrier Detect)
Pin 2 Received Data
Pin 3 Transmit Data
Pin 4 Data Terminal Ready Pin 5 Signal Ground
Pin 6 Data Set Ready
Pin 7 Request To Send Pin 8 Clear To Send
Pin 9 Ring Indicator
RS-232C接口定义(25芯) 针脚定义符号
1频蔽地线
2发送数据TXD
3接收数据RXD
4请求发送RTS
5允许发送CTS
6数据准备好DSR
7信号地SG
8载波检测DCD
9发送返回(+)
10未定义
11数据发送(-)
12~17未定义
18数据接收(+)
19未定义
20数据终端准备好DTR
21未定义
22振铃RI
23~24未定义
25接收返回(-)
Pin 1 Protective Ground
Pin 2 Transmit Data
Pin 3 Received Data
Pin 4 Request To Send
Pin 5 Clear To Send
Pin 6 Data Set Ready
Pin 7 Signal Ground
Pin 8 Received Line Signal Detector (Data Carrier Detect)
Pin 20 Data Terminal Ready
Pin 22 Ring Indicator
RS-232C,25芯针转换为9芯针
25芯接口9芯接口
23
32
47
58
66
75
81
204
229
***************************************************************** *******************************************************************
并口是计算机一个相当重要的外部设备接口，最常用来连接的设备那就要算是打印机了，另外，有许多型号的扫描仪也是通过并口来与计算机连接的。并口也是25针的，与25针串口不同的是，并口是25个孔，所以常称为母头，而像串口就常称为公头。并口的针脚定义如下：
1 STROBE选通
2-9 DATA0-DATA7数据0-7
10 ACKNLG确认
11 BUSY忙
12 PE缺纸
13 SLCT选择
14 AUTO FEED自动换行
15 ERROR错误
16 INIT初始化
17 SLCT IN选择输入\ 18-25 GND地线
(完整word版)各种接口针脚定义大全,推荐文档
3.5mm插头 最常见的立体声耳机分三层，标准分布为“左右地红白”（从端部到根部依次是左声道、右声道、地线，其中左声道常用红色线皮，右声道常用白色的）。 最常见的是银白色的和铜黄色的，银色的是铜镀银，铜黄色的就是铜。由于银的稳定性和电子工程性优于铜，所以铜镀上银后可以升级使用该插头设备的用户体验。 USB接口 USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data-
USB接口定义图 USB接口定义颜色 一般的排列方式是：红白绿黑从左到右 定义： 红色－USB电源：标有－VCC、Power、5V、5VSB字样 白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT- 绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+ 黑色－地线： GND、Ground USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。 USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，
RS-232C、RS-422、RS-485串口引脚定义
RS-232C、RS-422、RS-485串口引脚定义 从前面的内容中，知道了串口外形，就可以继续了解其每个引脚的定义，这是做线的基础。无论是RS-232C、RS-422，还是RS-485，串口接口的外形、尺寸都是相同的，部件间可以通用互换，但其引脚的定义却各不相同，因此要了解串口做线，首先要知道串口各引脚的定义。 观察一个标准的串口，会发现串口无论是9针的标准串口物理外形（如图3.4所示），还是25针串口物理外形（如图3.6所示），如果横着看，都显示两排引脚。除了两排引脚这一特征之外，还有就是无论是公头，还是母头，两个引脚的外围呈现一边大、一边小的“等腰梯形”的形状（俗称“D形”）。9针引脚中，大的一边有5个引脚，小的一边有4个引脚。 本章除非专门说明，否则所有引脚线序都是指串口外侧的线序，各引脚编号及意义如图3.40所示。 根据图3.40的引脚顺序号，如果是作为RS-232C接口，则各引脚定义如表3.2所示。 表3.2 RS-232C引脚意义表 各引脚的电气特性为： 在TxD和RxD上，逻辑“1”为-3V~-15V；逻辑“0”为+3V~+15V。 在RTS、CTS、DSR、DTR和DCD等控制线上，信号有效为+3V~+15V；信号无效为-3V~-15V。 对于数据信号，逻辑“1”为低于-3V，逻辑“0”为高于+3V；对于控制信号，接通ON为低于-3V；断开OFF为高于+3V；-3V~+3V、低于-15V、高于+15V都表示电压无意义。 作为RS-232C接口，其各引脚由标准文档进行定义，所以也可以称为“标准引脚定义”。而作为RS-422和RS-485接口，则没有“标准”引脚定义的说法，因为RS-422和RS-485连通常的标准接口也没有，具体采用什么接口，接口中使用哪些引脚，完全取决于设备设计生产商自己的定义。不过，作为RS-422和RS-485标准本身，定义了按照这两个标准进行通信时，所必须提供的信号线，
标准9针串口引脚定义
标准9针串口引脚定义 从前面的内容中，知道了串口外形，就可以继续了解其每个引脚的定义，这是做线的基础。无论是RS-232C、RS-422，还是RS-485，串口接口的外形、尺寸都是相同的，部件间可以通用互换，但其引脚的定义却各不相同，因此要了解串口做线，首先要知道串口各引脚的定义。 观察一个标准的串口，会发现串口无论是9针的标准串口物理外形（如图3.4所示），还是25针串口物理外形（如图3.6所示），如果横着看，都显示两排引脚。除了两排引脚这一特征之外，还有就是无论是公头，还是母头，两个引脚的外围呈现一边大、一边小的“等腰梯形”的形状（俗称“D形”）。9针引脚中，大的一边有5个引脚，小的一边有4个引脚。 拆开串口接口，会发现在串口接口的内侧，同样有9个引脚，其形状与外侧布局相同，各引脚位置，也都存在一一对应的关系，如图3.43所示。该引脚是用于焊接连线使用。当将该串口装到机箱上后，由机箱外部看到的线序和从机箱内部看到的线序不一样，考虑到本章将全面介绍串口的连接线的制作，二者的线序关系很重要，因而在做线章节中，专题讨论这一问题，详见第3.3.1.4 节。 本章除非专门说明，否则所有引脚线序都是指串口外侧的线序，各引脚编号及意义如图3.40所示。 根据图3.40的引脚顺序号，如果是作为RS-232C接口，则各引脚定义如表3.2所示。
表3.2 RS-232C引脚意义表 各引脚的电气特性为： 在TxD和RxD上，逻辑“1”为-3V~-15V；逻辑“0”为+3V~+15V。 在RTS、CTS、DSR、DTR和DCD等控制线上，信号有效为+3V~+15V；信号无效为-3V~-15V。 对于数据信号，逻辑“1”为低于-3V，逻辑“0”为高于+3V；对于控制信号，接通ON为低于-3V；断开OFF为高于+3V；-3V~+3V、低于-15V、高于+15V都表示电压无意义。 作为RS-232C接口，其各引脚由标准文档进行定义，所以也可以称为“标准引脚定义”。而作为RS-422和RS-485接口，则没有“标准”引脚定义的说法，因为RS-422和RS-485连通常的标准接口也没有，具体采用什么接口，接口中使用哪些引脚，完全取决于设备设计生产商自己的定义。不过，作为RS-422和RS-485标准本身，定义了按照这两个标准进行通信时，所必须提供的信号线，并且，实际的使用中，绝大多数厂商继续使用标准的串口接口作为其通信的硬件接口，所以才有前面所说“RS-232C/422/485”采用相同的硬件接口的说法。 RS-422采用的是4线模式，具体设备的名称与引脚定义由设备定义。表3.3是RS-422中各信号名称，与表3.2不同的是，此表中“序号”与引脚没有对应关系，只是表示一个流水号，在实际连线中，需要根据设备定义决定所在的引脚。 表3.3 RS-422引脚意义表
完整word版各种接口针脚定义大全
3.5mm 插头 最常见的立体声耳机分三层，标准分布为“左右地红白”（从端部到根部依次是左声道、右声道、地线，其中左声道常用红色线皮，右声道常用白色的）。 最常见的是银白色的和铜黄色的，银色的是铜镀银，铜黄色的就是铜。由于银的稳定性和电子工程性优于铜，所以铜镀上银后可以升级使用该插头设备的用户体验。 USB接口 USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口， usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，
否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data- 1 USB接口定义图 USB接口定义颜色 一般的排列方式是：红白绿黑从左到右 定义： 红色－USB电源：标有－VCC、Power、5V、5VSB字样 白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT- 绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+ 黑色－地线： GND、Ground USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连
接头)。 USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等， 2 所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单： 1 ＋5V 2 DATA－数据－ 3 DATA＋数据＋ 4 GND 地 串口 主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。我们经常在使用中遇到这个问题——如果在COM1上安装了串口鼠标或其他外设，就不能在COM3上安装如Modem之类的其它硬件，这就是因为IRQ设置冲突而无法工作。这时玩家们可以将另外的外设安装在COM2或4。 标准的串口能够达到最高115Kbps的数据传输速度，而一些增强型串口如ESP(Enhanced Serial Port，增强型串口) 、Super
串口RS232__485的9针引脚定义
RS485接口定义 rs485有两种，一种是半双工模式，只有DATA+和DATA-两线，另一种是全双工模式，有四线传输信号：T＋，T－，R＋，R-。全双工模式时可认为是rs422。 1.英式标识为TDA(-) 、TDB(+) 、RDA(-)、RDB(+) 、GND 2.美式标识为Y 、Z 、 A 、 B 、GND 3.中式标识为TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GND rs485两线一般定义为(只接收不发送): "A, B"或"Date+,Date-" 即常说的：”485＋，485－” rs485四线一般定义为： "Y,Z,A, B," 具体还要根据厂家的使用信号针脚而定，有的使用了RTS或DTR 等针脚的485信号 DB9(RS485)接口针脚定义 １脚为数据Ａ，２脚为数据Ｂ，５脚为地。
RS-422的电气性能与RS-485完全一样。主要的区别在于： RS-422有4根信号线：两根发送（Y、Z）、两根接收（A、B）。由于RS-422的收与发是分开的，所以可以同时收和发（全双工）。RS-485有2根信号线：发送和接收都是A和B。 由于RS-485的收与发是共用两根线所以不能够同时收和发（半双工）。 * 能否将RS-422的Y-A短接作为RS-485的A，将RS-422的Z-B短
接作为RS-485的B呢？ 回答：不一定。条件是RS-422必须是能够支持多机通信的。波士电子的所有接口转换器的RS-422口都能够支持全双工多机通信，所以可以这样简单转换为RS-485。 RS-485（或 RS-422）通信建议一定要接地线，因为 RS-485（或 RS-422）通信要求通信双方的地电位差小于 1V。即：半双工通信接 3 根线（+A、—B、地），全双工通信接 5 根线（+发、—发、+收、—收、地）。为了安全起见，建议通信机器的外壳接大地。 接线及引脚分配 RS-485的+A接对方的+A、—B接对方的—B、GND(地)接对方的 GND(地)。 RS-422 的接线原则：“+发”接对方的“+收”、“—发”接对方的“—收”、“+收”接对方的“+ 发”、“—收”接对方的“—发”、GND(地)接对方的 GND(地)。 一定要将GND（地）线接到对方的GND（地），除非确保通信双方都已经良好共地。
RS485总线接口引脚定义及说明
RS485总线标准是工业中（考勤，监控，数据采集系统）使用非常广泛的双向、平衡传输标准接口，支持多点连接，允许创建多达32个节点的网络；最大传输距离1200m，支持1200 m时为100kb/s的高速度传输，抗干扰能力很强，布线仅有两根线很简单。 RS485通信网络接口是一种总线式的结构，上位机（以个人电脑为例）和下位机（以51系列单片机为例）都挂在通信总线上，RS485物理层的通信协议由RS485标准和51单片机的多机通讯方式。由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。如都采用平衡传输方式、都需要在传输线上接终接电阻等。RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。 下面介绍以下rs485通讯接口定义的标准 1.英式标识为TDA(-) 、TDB(+) 、RDA(-) 、RDB(+) 、GND 2.美式标识为Y 、Z 、A 、B 、GND 3.中式标识为TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GND rs485两线一般定义为: "A, B"或"Date+,Date-" 即常说的：”485＋，485－” rs485四线一般定义为： "Y,Z,A, B," 一般rs485协议的接头没有固定的标准，可能根据厂家的不同引脚顺序和管脚功能可能不尽相同，但是官方一般都会提供产品说明书，用户可以查阅相关 rs485管脚图定义或者引脚图 上图中rs232转rs485电路中hin232（max232可以起到同样的作用但是要贵一点）起到转
换pc端rs232接口电平的作用，然后把信号由max485这个芯片转换成485电平由AB两根线输出，如果接上双绞线信号rs485总线接口的信号的通信距离至少是1千米远。
RS-422接口知识
RS-422接口知识 RS-422接口是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。为扩展应用范围，EIA又于1983年在RS422接口基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。 RS422接口标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。实际上还有一根信号地线，共5根线。由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。即一个主设备（Master），其余为从设备（Salve），从设备之间不能通信，所以RS422接口支持点对多的双向通信。接收器输入阻抗为4k，故发端最大负载能力是10×4k+100Ω（终接电阻）。RS422接口四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）。 RS422接口的最大传输距离为4000英尺（约1219米），最大传输速率为10Mb/s。其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。 RS422接口需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。 下面是关于RS-422线的接法：
JTAG各类接口针脚定义及含义
JTAG各类接口针脚定义及含义 JTAG有10pin的、14pin的和20pin的，尽管引脚数和引脚的排列顺序不同，但是其中有一些引脚是一样的，各个引脚的定义如下。 一、引脚定义 Test Clock Input (TCK) -----强制要求1 TCK在IEEE1149.1标准里是强制要求的。TCK为TAP的操作提供了一个独立的、基本的时钟信号，TAP的所有操作都是通过这个时钟信号来驱动的。 Test Mode Selection Input (TMS) -----强制要求2 TMS信号在TCK的上升沿有效。TMS在IEEE1149.1标准里是强制要求的。TMS信号用来控制TAP状态机的转换。通过TMS信号，可以控制TAP在不同的状态间相互转换。 Test Data Input (TDI) -----强制要求3 TDI在IEEE1149.1标准里是强制要求的。TDI是数据输入的接口。所有要输入到特定寄存器的数据都是通过TDI接口一位一位串行输入的（由TCK驱动）。 Test Data Output (TDO) -----强制要求4 TDO在IEEE1149.1标准里是强制要求的。TDO是数据输出的接口。所有要从特定的寄存器中输出的数据都是通过TDO接口一位一位串行输出的（由TCK驱动）。 Test Reset Input (TRST) ----可选项1 这个信号接口在IEEE 1149.1标准里是可选的，并不是强制要求的。TRST可以用来对TAPController进行复位（初始化）。因为通过TMS也可以对TAP Controll进行复位（初始化）。所以有四线JTAG与五线JTAG之分。 (VTREF) -----强制要求5 接口信号电平参考电压一般直接连接Vsupply。这个可以用来确定ARM的JTAG接口使用的逻辑电平（比如3.3V还是5.0V?） Return Test Clock ( RTCK) ----可选项2 可选项，由目标端反馈给仿真器的时钟信号,用来同步TCK信号的产生,不使用时直接接地。System Reset ( nSRST)----可选项3 可选项,与目标板上的系统复位信号相连,可以直接对目标系统复位。同时可以检测目标系统的复位情况，为了防止误触发应在目标端加上适当的上拉电阻。 USER IN 用户自定义输入。可以接到一个IO上，用来接受上位机的控制。 USER OUT 用户自定义输出。可以接到一个IO上，用来向上位机的反馈一个状态 由于JTAG经常使用排线连接，为了增强抗干扰能力，在每条信号线间加上地线就出现了这种20针的接口。但事实上，RTCK、USER IN、USER OUT一般都不使用，于是还有一种14针的接口。对于实际开发应用来说，由于实验室电源稳定，电磁环境较好，干扰不大。
9针串口引脚定义
9针串口引脚定义 25针串口引脚定义 引脚简与功能说明 1 CD 载波侦测(Carrier Detect) 2 RXD 接收数据(Receive) 3 TXD 发送数据(Transmit) 4 DTR 数据终端准备(Data Terminal Read y) 5 GND 地线(Ground) 6 DSR 数据准备好(Data Set Ready) 7 RTS 请求发送(Request To Send) 8 CTS 清除发送(Clear To Send) 9 RI 振铃指示(Ring Indicator) 引脚简写功能说明 8 CD 载波侦测(Carrier Detect) 3 RXD 接收数据(Receive) 2 TXD 发送数据(Transmit) 20 DTR 数据终端准备(Data Terminal Read y) 7 GND 地线(Ground) 6 DSR 数据准备好(Data Set Ready) 4 RTS 请求发送(Request To Send) 5 CTS 清除发送(Clear To Send) 22 RI 振铃指示(Ring Indicator 1载波检测(DCD) 2接受数据(RXD) 3发出数据(TXD) 4数据终端准备好(DTR) 5信号地线(SG) 6数据准备好(DSR) 7请求发送(RTS) 8 清除发送(CTS) 9 振铃指示(RI) PC电脑串行口的典型是 RS-232C及其兼容接口，串口引脚有 9针和25针两类。而一般的个人电脑中使用的都是9针的接口，25针串行口具有20mA电流环接口功能，用 9、11、18、25针来实现。我们只介绍常用9针的 rs232c串口引脚的接口定义。 《串口引脚图》 9针串行口的针脚功能:
最新各种接口针脚定义大全
各种接口针脚定义大 全
3.5mm插头 最常见的立体声耳机分三层，标准分布为“左右地红白”（从端部到根部依次是左声道、右声道、地线，其中左声道常用红色线皮，右声道常用白色的）。 最常见的是银白色的和铜黄色的，银色的是铜镀银，铜黄色的就是铜。由于银的稳定性和电子工程性优于铜，所以铜镀上银后可以升级使用该插头设备的用户体验。 USB接口 USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data-
USB接口定义图 USB接口定义颜色 一般的排列方式是：红白绿黑从左到右 定义： 红色－USB电源：标有－VCC、Power、5V、5VSB字样 白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT- 绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+ 黑色－地线： GND、Ground USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单： 1 ＋5V 2 DATA－数据－ 3 DATA＋数据＋ 4 GND 地 串口 主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。我们经常在使用中遇到这个问题——如果在COM1上安装了串口鼠标或其他外设，就不能在COM3上安装如Modem之类的其它硬件，这就是因为IRQ设置冲突而无法工作。这时玩家们可以将另外的外设安装在COM2或4。 标准的串口能够达到最高115Kbps的数据传输速度，而一些增强型串口如ESP(Enhanced Serial Port，增强型串口) 、Super
rs422接口定义-通信
RS422接口定义 RS-422接口是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。为扩展应用范围，EIA又于1983年在RS422接口基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。 RS422接口标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。实际上还有一根信号地线，共5根线。由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。即一个主设备（Master），其余为从设备（Salve），从设备之间不能通信，所以RS422接口支持点对多的双向通信。接收器输入阻抗为4k，故发端最大负载能力是10×4k+100Ω（终接电阻）。RS 422接口四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）。 RS422接口的最大传输距离为4000英尺（约1219米），最大传输速率为10Mb/s。其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。 RS422接口需要终接电阻，要求其阻值约等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。 先我们了解一下RS485/RS422针脚定义： 1.英式标识为TDA(-) 、TDB(+) 、RDA(-) 、RDB(+) 、GND 2.美式标识为Y 、Z 、A 、B 、GND 3.中式标识为TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GND rs485两线一般定义为:
RS232、RS422与RS485标准及应用
ＲＳ－２３２、ＲＳ－４２２与ＲＳ－４８５标准及应用 一、ＲＳ－２３２、ＲＳ－４２２与ＲＳ－４８５的由来 ＲＳ－２３２、ＲＳ－４２２与ＲＳ－４８５都是串行数据接口标准，最初都是由电子工业协会（ＥＩＡ）制订并发布的，ＲＳ－２３２在１９６２年发布，命名为ＥＩＡ－２３２－Ｅ，作为工业标准，以保证不同厂家产品之间的兼容。ＲＳ－４２２由ＲＳ－２３２发展而来，它是为弥补ＲＳ－２３２之不足而提出的。为改进ＲＳ－２３２通信距离短、速率低的缺点，ＲＳ－４２２定义了一种平衡通信接口，将传输速率提高到１０Ｍｂ／ｓ，传输距离延长到４０００英尺（速率低于１００ｋｂ／ｓ时），并允许在一条平衡总线上连接最多１０个接收器。ＲＳ－４２２是一种单机发送、多机接收的单向、平衡传输规范，被命名为ＴＩＡ／ＥＩＡ－４２２－Ａ标准。为扩展应用范围，ＥＩＡ又于１９８３年在ＲＳ－４２２基础上制定了ＲＳ－４８５标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为ＴＩＡ／ＥＩＡ－４８５－Ａ标准。由于ＥＩＡ提出的建议标准都是以“ＲＳ”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以ＲＳ作前缀称谓。 ＲＳ－２３２、ＲＳ－４２２与ＲＳ－４８５标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。因此在视频界的应用，许多厂家都建立了一套高层通信协议，或公开或厂家独家使用。如录像机厂家中的Ｓｏｎｙ与松下对录像机的ＲＳ－４２２控制协议是有差异的，视频服务器上的控制协议则更多了，如Ｌｏｕｔｈ、Ｏｄｅｔｉｓ协议是公开的，而ＰｒｏＬＩＮＫ则是基于Ｐｒｏｆｉｌｅ上的。 二、ＲＳ－２３２串行接口标准 目前ＲＳ－２３２是ＰＣ机与通信工业中应用最广泛的一种串行接口。ＲＳ－２３２被定义为一种在低速率串行通讯中增加通讯距离的单端标准。ＲＳ－２３２采取不平衡传输方式，即所谓单端通讯 图１ 收、发端的数据信号是相对于信号地，如从ＤＴＥ设备发出的数据在使用ＤＢ２５连接器时是２脚相对７脚（信号地）的电平，ＤＢ２５各引脚定义参见图１。典型的ＲＳ－２３２信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在＋５～＋１５Ｖ，负电平在－５～－１５Ｖ电平。当无数据传输时，线上为ＴＴＬ，从开始传送数据到结束，线上电平从ＴＴＬ电平到ＲＳ－２３２电平再返回ＴＴＬ电平。接收器典型的工作电平在＋３～＋１２Ｖ与－３～－１２Ｖ。由于发送电平与接收电平的差仅为２Ｖ至３Ｖ左右，所以其共模抑制能力差，再加上双绞线上的分布电容，其传送距离最大为约１５米，最高速率为２０ｋｂ／ｓ。ＲＳ－２３２是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为３～７ｋù。所以ＲＳ－２３２适合本地设备之间的通信。其有关电气参数参见表１。 规定 ＲＳ２３２ ＲＳ４２２ Ｒ４８５ 工作方式 单端 差分 差分 节点数 １收、１发 １发１０收 １发３２收 最大传输电缆长度 ５０英尺 ４００英尺 ４００英尺 最大传输速率 ２０Ｋｂ／Ｓ １０Ｍｂ／ｓ １０Ｍｂ／ｓ 最大驱动输出电压 ＋／－２５Ｖ －０．２５Ｖ～＋６Ｖ －７Ｖ～＋１２Ｖ 负载 ＋／－５Ｖ～＋／－１５Ｖ ＋／－２．０Ｖ ＋／－１．５Ｖ 驱动器输出信号电平
9针全串口针脚定义详解
9针串口流控定义详细解析 DCD :载波检测。主要用于Modem通知计算机其处于在线状态，即Modem检测到拨号音，处于在线状态。 RXD:此引脚用于接收外部设备送来的数据；在你使用Modem时，你会发现RXD指示灯在闪烁，说明RXD引脚上有数据进入。 TXD:此引脚将计算机的数据发送给外部设备；在你使用Modem时，你会发现TXD指示灯在闪烁，说明计算机正在通过TXD引脚发送数据。 DTR:数据终端就绪；当此引脚高电平时，通知Modem可以进行数据传输，计算机已经准备好。GND:信号地；此位不做过多解释。 DSR:数据设备就绪；此引脚高电平时，通知计算机Modem已经准备好，可以进行数据通讯了。 RTS:请求发送；此脚有计算机来控制，用以通知Modem马上传送数据至计算机；否则，Modem将收到的数据暂时放入缓冲区中。 CTS: 清除发送；此脚由Modem控制，用以通知计算机将欲传的数据送至Modem。 RI : Modem通知计算机有呼叫进来，是否接听呼叫由计算机决定 很久很久以前，计算机还没有出现，那时就已经存在了(计算机)史前的串口设备(电传打字机，工控测量设备，通信调制解调器)，为了连接这些串口，EIA制定了RS232标准，采用DB25接插件，支持同步和异步串口，D型的接口可以有效防止插反。标准化给使用带来了便利。 时光荏苒，个人计算机出现了，这些已有的串口设备毫无疑问地成为了最初的外设，自然而然地RS232标准被个人计算机采纳。但是设备制造商倾向于体积更小，成本更低的接口，因此，将DB25中未使用的和支持同步模式的引脚去掉，形成DB9。最初的情况相当混乱，因为DB9只定义了信号，却没有指定信号和引脚的对应关系，各个制造商只能自行定义。幸运的是，IBM的PC成了工业标准，DB9逐渐统一到IBM的定义上来。 DB9只有9根线，遵循RS232标准。定义如下： DTR,DSR------DTE设备准备好/DCE设备准备好。主流控信号。 RTS,CTS------请求发送/清除发送。用于半双工时，收发切换。属于辅助流控信号。半双工的意思是说，发的时候不收，收的时候不发。那么怎么区分收发呢？缺省时是DCE向DTE发送数据，当DTE决定向DCE发数据时，先有效RTS，表示DTE希望向DCE发送，一般DCE不能马上转换收发状态，DTE 就通过监测CTS是否有效来判断可否发送，这样避免了DTE在DCE未准备好时发送所导致的数据丢失。 全双工时，这两个信号一直有效即可。 随着计算机的日益普及，很多非RS232的串口也要接入PC机，如果为每一种新出现的串口都增加一个新的I/O口显然不现实，因为PC后面板位置有限，因此，将RS232串口和非RS232串口都通过RS232口接入是最佳方案。UART的U(通用)指的就是这个意思。早期ROM BIOS和DOS里的通信软件都是为RS232设计的，在没有检测到DCD有效前不会发送数据，因此，就连发送一个字符这样朴素的应用也要给出DCD、DTR、DSR等控制信号。因此，串口接头上要将一些控制线短接，或者干脆绕过系统软件自己写通信程序。 到此，UART的涵义就总结为：通用的异步(串行) I/O口。 就在UART冠以通用二字，准备一统江湖的时候，制造商们不满于它的速度、体积和灵活性(软件可配置)，推出了USB和1394串口。目前，笔记本上的UART串口有被取消的趋势，因而有网友发出了“没有串口，吾谁与归”的慨叹，古今多少事，都付笑谈中，USB取代UART是后话，暂且不表。 话说自从贺氏(HAYES)公司推出了聪明猫(SmartModem)，他们制定的MODEM接口就成了业界标准，自此以后，所有公司制造的兼容猫都符合贺氏标准(连A T指令也兼容，大家一起抄他呗)。 细观贺氏制定的MODEM串口，与RS232标准大不相同。DTR在整个通信过程中一直保持有效，
电脑主板各种接口及引脚定义
电脑主板各种接口及引脚定义，下图为常见的主板外设接口 首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。 现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
主板上CPU等网风扇接口。 主板上音频线接口。
主板SATA串口硬盘接口。 PS/2接口 鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下： 1、DATA 数据信号 2、空 3、GND 地端 4、＋5V 5、CLOCK 时钟 6 空（仅限PS2键盘） USB接口 USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。 USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。Negative data ,positive data
RS232接口针脚定义

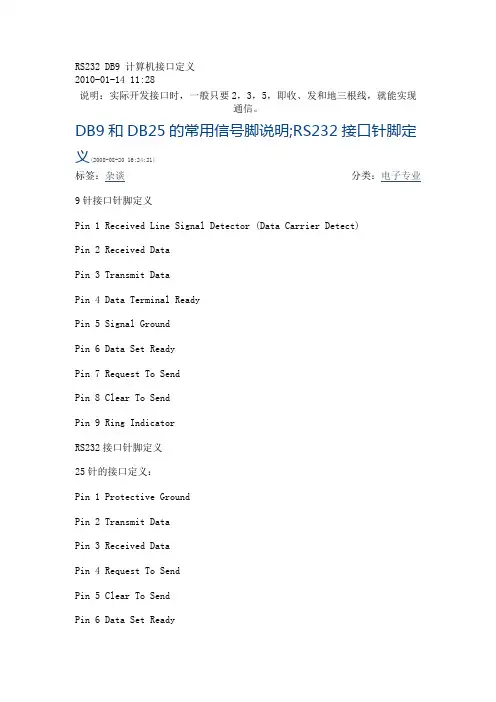

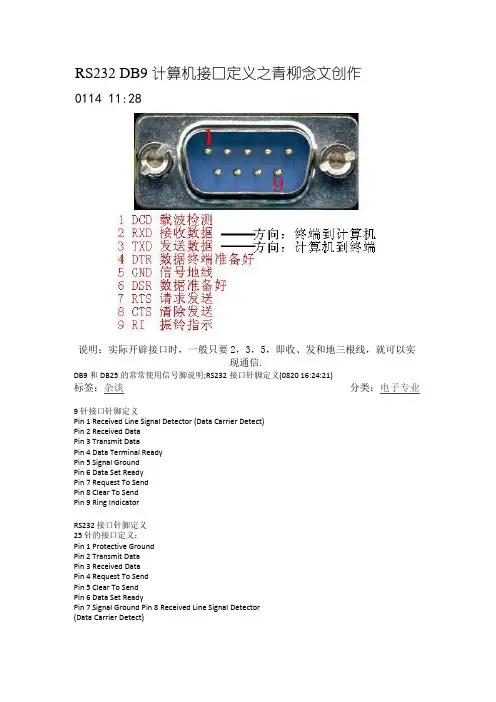

DB9和DB25的常用信号脚说明;RS232接口针脚定义 (2008-03-21 16:14:17) 转载 9针接口针脚定义 Pin 1 Received Line Signal Detector (Data Carrier Detect) Pin 2 Received Data Pin 3 Transmit Data Pin 4 Data Terminal Ready Pin 5 Signal Ground Pin 6 Data Set Ready Pin 7 Request To Send Pin 8 Clear To Send Pin 9 Ring Indicator RS232接口针脚定义 25针的接口定义： Pin 1 Protective Ground Pin 2 Transmit Data Pin 3 Received Data Pin 4 Request To Send Pin 5 Clear To Send Pin 6 Data Set Ready Pin 7 Signal Ground Pin 8 Received Line Signal Detector (Data Carrier Detect) Pin 20 Data Terminal Ready 接线说明 1.DB9和DB25的常用信号脚说明 9针串口（DB9） 25 针串口（DB25） 针号功能说明缩写针号功能说明缩写 1 数据载波检测 DCD 8 数据载波检测 DCD 2 接收数据 RXD 3 接收数据 RXD 3 发送数据 TXD 2 发送数据 TXD 4 数据终端准备 DTR 20 数据终端准备 DTR 5 信号地 GND 7 信号地 GND 6 数据设备准备好 DSR 6 数据准备好 DSR 7 请求发送 RTS 4 请求发送 RTS 8 清除发送 CTS 5 清除发送 CTS 9 振铃指示 DELL 22 振铃指示 DELL
HDMI接口引脚定义及对照表
Edit by Simon on 2013-03-02 HDMI 接口引脚定义对照表 Pin A Type B Type C Type D Type 总共有19pin,规格为4.45mm ×13.9mm ，为最常见的HDMI 接头规格,相对等于DVI Single-Link 传输。在HDMI 1.2a 之前,最大能传输165MHz 的TMDS,所以最大传输规格1600x1200。 总共有29pin,可传输HDMI A type 两倍的TMDS 资料量，相对等于DVI Dual-Link 传输，用于传输高分辨率(2560x1600以上)。 总共有19pin,可以说是缩小版的HDMI A type,但脚位定义有所改变。主要是用在便携式装置上，例如DV 、数码相机、便携式多媒体播放机等。(又称mini-HDMI ，但实际上HDMI 官方并没此名称。) 俗称Micro HDMI 是定义为HDMI 1.4版本的，保持hdmi 标准的19pin .但是尺寸与微型USB 的接口差不多，尺寸为2.8mm ×6.4mm ，主要应用在一些小型的移动设备上，如手机，MP4等等。 1TMDS Data2+TMDS Data2+TMDS Data2Shield Hot Plug Detect 2TMDS Data2Shield TMDS Data2Shield TMDS Data2+Utility 3TMDS Data2–TMDS Data2–TMDS Data2–TMDS Data2+4TMDS Data1+TMDS Data1+TMDS Data1Shield TMDS Data2Shield 5TMDS Data1Shield TMDS Data1Shield TMDS Data1+TMDS Data2-6TMDS Data1–TMDS Data1–TMDS Data1–TMDS Data1+7TMDS Data0+TMDS Data0+TMDS Data0Shield TMDS Data1Shield 8TMDS Data0Shield TMDS Data0Shield TMDS Data0+TMDS Data1-9TMDS Data0–TMDS Data0–TMDS Data0–TMDS Data0+10TMDS Clock+TMDS Clock+TMDS Clock Shield TMDS Data0Shield 11TMDS Clock Shield TMDS Clock Shield TMDS Clock+TMDS Data0-12TMDS Clock–TMDS Clock–TMDS Clock–TMDS Clock+13CEC TMDS Data5+DDC/CEC Ground TMDS Clock Shield 14Reserved (N.C.)TMDS Data5Shield CEC TMDS Clock-15SCL TMDS Data5-SCL CEC 16SDA TMDS Data4+SDA DDC/CEC Ground 17DDC/CEC Ground TMDS Data4Shield Reserved (N.C.)SCL 18+5V Power TMDS Data4-+5V Power SDA 19Hot Plug Detect TMDS Data3+Hot Plug Detect +5V Power 20TMDS Data3Shield 21TMDS Data3-22CEC 23Reserved (N.C.)24Reserved (N.C.)25SCL 26SDA 27DDC/CEC Ground 28+5V Power 29 Hot Plug Detect
RS485接线的正确原理图
RS232 通讯原理 ? RS485通讯原理？RS422 是什么？ RS485接线的正确原理图常见的RS485错误接线 RS-232是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为 TIA/EIA-422-A标准。为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。 备注：以上是官方的专业描述，看不懂没有关系，大致有个印象就可以了，有兴趣的可以上网可以买一些专业书籍做深入研究，我再用通俗的语言补充描述一下。 RS232通讯的基础知识： RS232通讯又叫串口通讯方式。是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。 通讯距离：9600波特率下建议在13米以内。 通讯速率（波特率Baud Rate）：缺省常用的是9600 bps，常见的还有1200 2400 4800 19200 38400等。波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。
并行接口引脚定义
PC 并行接口引脚定义 2009-08-11 16:27:53 PC 并行接口外观是 25 针母插座： 引脚定义 Pin Name Dir Description 1/STROBE Strobe 2D0Data Bit 0 3D1Data Bit 1 4D2Data Bit 2 5D3Data Bit 3 6D4Data Bit 4 7D5Data Bit 5 8D6Data Bit 6 9D7Data Bit 7 10/ACK Acknowledge
11BUSY Busy 12PE Paper End 13SEL Select 14/AUTOFD Autofeed 15/ERROR Error 16/INIT Initialize 17/SELIN Select In 18GND Signal Ground 19GND Signal Ground 20GND Signal Ground 21GND Signal Ground 22GND Signal Ground 23GND Signal Ground 24GND Signal Ground 25GND Signal Ground ECP 并行口定义 ECP 是 Extended Capabilities Port 的缩写，外观同并行口，是 25 针母插座：
引脚定义 Pin Name Dir Description 1nStrobe Strobe 2data0Address, Data or RLE Data Bit 0 3data1Address, Data or RLE Data Bit 1 4data2Address, Data or RLE Data Bit 2 5data3Address, Data or RLE Data Bit 3 6data4Address, Data or RLE Data Bit 4 7data5Address, Data or RLE Data Bit 5 8data6Address, Data or RLE Data Bit 6 9data7Address, Data or RLE Data Bit 7 10/nAck Acknowledge 11Busy Busy 12PError Paper End 13Select Select 14/nAutoFd Autofeed 15/nFault Error 16/nInit Initialize
