9针-25针rs232串口针脚定义
针串口引脚定义25针串口引脚定义
9针串口引脚定义25针串口引脚定义RS-232-C 串口通讯详解串行通信接口标准经过使用和发展，目前已经有几种。
但都是在RS-232标准的基础上经过改进而形成的。
所以，以RS-232C为主来讨论。
RS- 323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。
它适合于数据传输速率在0～20000b/s范围内的通信。
这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。
由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。
在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE（Data Communication Equipment)而制定的。
因此这个标准的制定，并未考虑计算机系统的应用要求。
但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。
显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。
有了对这种背景的了解，我们对RS-232C标准与计算机不兼容的地方就不难理解了其次，RS-232C标准中所提到的“发送”和“接收”，都是站在DTE立场上，而不是站在DCE的立场来定义的。
由于在计算机系统中，往往是CPU和I/O设备之间传送信息，两者都是DTE，因此双方都能发送和接收。
一、RS-232-CRS-232C标准（协议）的全称是EIA-RS-232C标准，其中EIA(Electronic Industry Association)代表美国电子工业协会，RS（ecommeded standard）代表推荐标准，232是标识号，C代表RS232的最新一次修改（1969），在这之前，有RS232B、RS232A。
9针及25针串口通信接线线序 (1)
9针及25针串口通信接线线序串口叫做串行接口，也称串行通信接口，按电气标准及协议来分包括RS-232-C、RS-422、RS485、USB等。
RS-232-C、RS-422与RS-485标准只对接口的电气特性做出规定，不涉及接插件、电缆或协议。
USB是近几年发展起来的新型接口标准，主要应用于高速数据传输领域。
RS-232-C：也称标准串口，是目前最常用的一种串行通讯接口。
它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
传统的RS-232-C接口标准有22根线，采用标准25芯D型插头座。
后来的PC上使用简化了的9芯D型插座。
现在应用中25芯插头座已很少采用。
现在的电脑一般有两个串行口：COM1和COM2，你到计算机后面能看到9针D形接口就是了。
现在有很多手机数据线或者物流接收器都采用COM口与计算机相连。
RS-422：为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。
RS-485：为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
Universal Serial Bus（通用串行总线)简称USB，是目前电脑上应用较广泛的接口规范，由Intel、Microsoft、Compaq、IBM、NEC、Northern Telcom 等几家大厂商发起的新型外设接口标准。

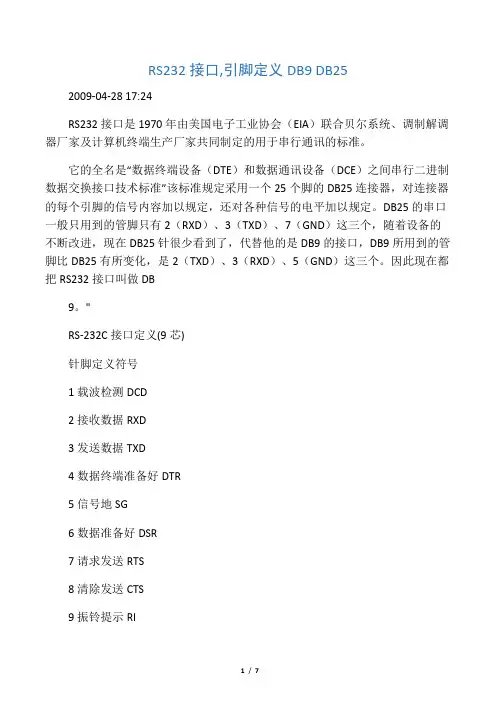

RS232接口,DB9、DB25引脚定义
RS232接口,引脚定义DB9 DB252009-04-28 17:24RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
DB25的串口一般只用到的管脚只有2（RXD）、3（TXD）、7（GND）这三个，随着设备的不断改进，现在DB25针很少看到了，代替他的是DB9的接口，DB9所用到的管脚比DB25有所变化，是2（TXD）、3（RXD）、5（GND）这三个。
因此现在都把RS232接口叫做DB9。
"RS-232C接口定义(9芯)针脚定义符号1载波检测DCD2接收数据RXD3发送数据TXD4数据终端准备好DTR5信号地SG6数据准备好DSR7请求发送RTS8清除发送CTS9振铃提示RIRS-232C接口定义(25芯) 针脚定义符号1频蔽地线2发送数据TXD3接收数据RXD4请求发送RTS5允许发送CTS6数据准备好DSR7信号地SG8载波检测DCD9发送返回(+)10未定义11数据发送(-)12~17未定义18数据接收(+)19未定义20数据终端准备好DTR 21未定义22振铃RI23~24未定义25接收返回(-)由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
（2）传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方的老树51CPLD开发板”中，综合程序波特率只能采用19200，也是这个原因。
（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
串口引脚图
PC电脑串行口的典型是RS-232C及其兼容接口，串口引脚有9针和25针两类。
而一般的个人电脑中使用的都是9针的接口，25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。
我们只介绍常用9针的rs232c串口引脚的接口定义。
《串口引脚图》9针串行口的针脚功能：针脚功能针脚功能1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)9针串口引脚定义25针串口引脚定义如何制作称重仪表与计算机之间的连线一般情况下，地磅本身带有连接到计算机com口的线，如果该线丢失或损坏，请参考下面的资料重新制作！请按称重仪表的RS232端口类型和计算机端口类型在市场购买相应接口（一般电子或电脑商店都有买），仪表与计算机之间的连接可选一般网线或屏弊线（至少三芯）。
按照称重仪表的说明书，找出仪表RS232端口的地线脚（GND)、发送脚(TXD)、接收脚(RXD)，计算机的RS23端品的地线脚（GND)、发送脚(TXD)、接收脚(RXD)。
接照下表连接：仪表的引脚说明，请查看连接称重仪表说明书。
目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(小于12米)，可以用电缆线直接连接标准RS232端口 (RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，和DB25的常用信号脚说明：9针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 20 数据终端准备DTR5 信号地GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示DELL232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）25针－25针9针－25针9针－9针2 3 3 2 2 23 2 2 3 3 35 5 7 7 5 7上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。
9针串口引脚定义
9针串口引脚定义25针串口引脚定义
PC电脑串行口的典型是RS-232C及其兼容接口，串口引脚有9针和25针两类。
而一般的个人电脑中使用的都是9针的接口，25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。
我们只介绍常用9针的rs232c串口引脚的接口定义。
《串口引脚图》
9针串行口的针脚功能：
1 载波检测(DCD)
2 接受数据(RXD)
3 发出数据(TXD)
4 数据终端准备好(DTR)
5 信号地线(SG)
6 数据准备好(DSR)
7 请求发送(RTS) 8清除发送(CTS) 9 振铃指示(RI)
RS-232C接口定义(25芯)针脚定义符号
1 频蔽地线
2 发送数据TXD
3 接收数据RXD
4 请求发送RTS
5 允许发送CTS
6 数据准备好DSR
7 信号地SG
8 载波检测DCD
9 发送返回(+)
10 未定义
11 数据发送(-)
12~17 未定义
18 数据接收(+)
19 未定义
20 数据终端准备好DTR
21 未定义
22 振铃RI
23~24 未定义
25 接收返回(-)。
9针串口引脚定义 25针串口引脚定义
9针串口引脚定义25针串口引脚定义RS-232-C 串口通讯详解串行通信接口标准经过使用和发展，目前已经有几种。
但都是在RS-232标准的基础上经过改进而形成的。
所以，以RS-232C为主来讨论。
RS- 323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。
它适合于数据传输速率在0～20000b/s围的通信。
这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。
由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。
在讨论RS-232C接口标准的容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE （Data Communication Equipment)而制定的。
因此这个标准的制定，并未考虑计算机系统的应用要求。
但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。
显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。
有了对这种背景的了解，我们对RS-232C标准与计算机不兼容的地方就不难理解了其次，RS-232C标准中所提到的“发送”和“接收”，都是站在DTE立场上，而不是站在DCE的立场来定义的。
由于在计算机系统中，往往是CPU和I/O设备之间传送信息，两者都是DTE，因此双方都能发送和接收。
一、RS-232-CRS-232C标准（协议）的全称是EIA-RS-232C标准，其中EIA(Electronic Industry Association)代表美国电子工业协会，RS（ecommeded standard）代表推荐标准，232是标识号，C代表RS232的最新一次修改（1969），在这之前，有RS232B、RS232A。
它规定连接电缆和机械、电气特性、信号功能及传送过程。

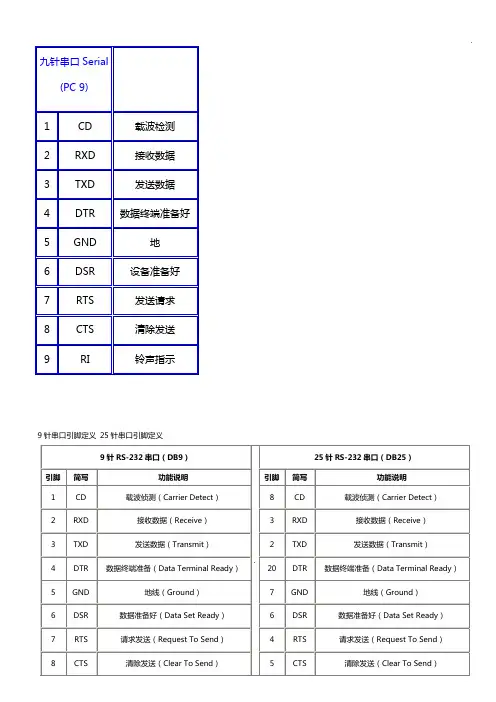

9针串口引脚定义 25针串口引脚定义
九针串口Serial(PC 9)1CD载波检测2RXD接收数据3TXD发送数据4DTR数据终端准备好5GND地6DSR设备准备好7RTS发送请求8CTS清除发送9RI铃声指示9针串口引脚定义 25针串口引脚定义9针RS-232串口（DB9）.25针RS-232串口（DB25）引脚简写功能说明引脚简写功能说明1CD载波侦测（Carrier Detect）8CD载波侦测（Carrier Detect）2RXD接收数据（Receive）3RXD接收数据（Receive）3TXD发送数据（Transmit）2TXD发送数据（Transmit）4DTR数据终端准备（Data Terminal Ready）20DTR数据终端准备（Data Terminal Ready）5GND地线（Ground）7GND地线（Ground）6DSR数据准备好（Data Set Ready）6DSR数据准备好（Data Set Ready）7RTS请求发送（Request To Send）4RTS请求发送（Request To Send）8CTS清除发送（Clear To Send）5CTS清除发送（Clear To Send）9RI振铃指示（Ring Indicator）22RI振铃指示（Ring Indicator）RS-232-C 串口通讯详解串行通信接口标准经过使用和发展，目前已经有几种。
但都是在RS-232标准的基础上经过改进而形成的。
所以，以RS-232C为主来讨论。
RS- 323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。
它适合于数据传输速率在0～20000b/s范围内的通信。
这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。
由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。
在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE （Data Communication Equipment)而制定的。
RS232(9PIN管脚定义)
9针串口引脚定义
PC电脑串行口的典型是RS-232C及其兼容接口，串口引脚有9针和25针两类。
而一般的个人电脑中使用的都是9针的接口，25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。
我们只介绍常用9针的rs232c串口引脚的接口定义。
《串口引脚图》
9针串行口的针脚功能：
针脚功能针脚功能
1 载波检测(DCD)
2 接受数据(RXD)
3 发出数据(TXD)
4 数据终端准备好(DTR)
5 信号地线(SG)
6 数据准备好(DSR)
7 请求发送(RTS)
8 清除发送(CTS)
9 振铃指示(RI)
序号信号名称符号流向功能
2 发送数据TXD DTE→DCE DTE发送串行数据
3 接收数据RXD DTE←DCE DTE 接收串行数据
4 请求发送RTS DTE→DCE DTE 请求 DCE 将线路切换到发送方式
5 允许发送CTS DTE←DCE DCE 告诉 DTE 线路已接通可以发送数据
6 数据设备准备好DSR DTE←DCE DCE 准备好
7 信号地信号公共地
8 载波检测DCD DTE←DCE 表示 DCE 接收到远程载波
20 数据终端准备好DTR DTE→DCE DTE 准备好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RS232串口针脚定义
9针接口针脚定义：
Pin 1 CD Received Line Signal Detector (Data Carrier Detect) Pin 2 RXD Received Data
Pin 3 TXD Transmit Data
Pin 4 DTR Data Terminal Ready
Pin 5 GND Signal Ground
Pin 6 DSR Data Set Ready
Pin 7 RTS Request To Send
Pin 8 CTS Clear To Send
Pin 9 RI Ring Indicator
9芯信号方向来自缩写描述
1 调制解调器CD 载波检测
2 调制解调器RXD 接收数据
3 PC TXD 发送数据
4 PC DTR 数据终端准备好
5 GND 信号地
6 调制解调器DSR 通讯设备准备好
7 PC RTS 请求发送
8 调制解调器CTS 允许发送
9 调制解调器RI 响铃指示器
注：调制解调器 (在这里是一个例子，它可以是其它的RS232终端设备)
9针-25针rs232串口针脚定义
这种串口线用于连接两台针脚数量不一样的rs232接口计算机，串口线头是9 针母插头，另一头是25 针母插头如下图片所试：
<9针串口信号定义> <25针串口信号定义>
rs232串口信号引脚定义
D-Sub 9 D-Sub 25
Receive Data 2 2 Transmit Data
Transmit Data 3 3 Receive Data
Data Terminal Ready 4 6+8 Data Set Ready + Carrier Detect
System Ground 5 7 System Ground
Data Set Ready + Carrier Detect 6+1 20 Data Terminal Ready
Request to Send 7 5 Clear to Send
Clear to Send 8 4 Request to Send
信号简称：TXD、RXD、RTS、CTS、DTR、DSR、DCD、RI、GND。
