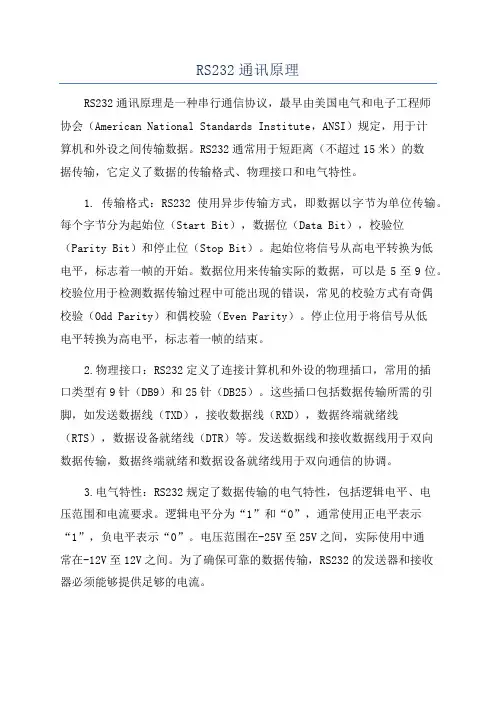

RS232通讯原理
RS232通讯原理RS232通讯原理是一种串行通信协议，最早由美国电气和电子工程师协会（American National Standards Institute，ANSI）规定，用于计算机和外设之间传输数据。
RS232通常用于短距离（不超过15米）的数据传输，它定义了数据的传输格式、物理接口和电气特性。
1. 传输格式：RS232使用异步传输方式，即数据以字节为单位传输。
每个字节分为起始位（Start Bit），数据位（Data Bit），校验位（Parity Bit）和停止位（Stop Bit）。
起始位将信号从高电平转换为低电平，标志着一帧的开始。
数据位用来传输实际的数据，可以是5至9位。
校验位用于检测数据传输过程中可能出现的错误，常见的校验方式有奇偶校验（Odd Parity）和偶校验（Even Parity）。
停止位用于将信号从低电平转换为高电平，标志着一帧的结束。
2.物理接口：RS232定义了连接计算机和外设的物理插口，常用的插口类型有9针（DB9）和25针（DB25）。
这些插口包括数据传输所需的引脚，如发送数据线（TXD），接收数据线（RXD），数据终端就绪线（RTS），数据设备就绪线（DTR）等。
发送数据线和接收数据线用于双向数据传输，数据终端就绪和数据设备就绪线用于双向通信的协调。
3.电气特性：RS232规定了数据传输的电气特性，包括逻辑电平、电压范围和电流要求。
逻辑电平分为“1”和“0”，通常使用正电平表示“1”，负电平表示“0”。
电压范围在-25V至25V之间，实际使用中通常在-12V至12V之间。
为了确保可靠的数据传输，RS232的发送器和接收器必须能够提供足够的电流。
1.发送端将要传输的数据转换为二进制编码，并根据RS232的数据格式将数据转换为适当的数据帧。
2.发送端将按照数据帧的格式将一帧数据从发送线发送到接收线，并发送起始位，数据位，校验位和停止位。
这些位形成一个双向传输的数据信号。
RS232串口通信详解
串口是计算机上一种非常通用的设备通信协议。
---------------------------------串口的引脚定义：两个串口连接时，接收数据针脚与发送数据针脚相连，彼此交叉，信号地对应相接即可。
---------------------------------串口的电气特性：1）RS-232串口通信最远距离是50英尺2）RS232可做到双向传输，全双工通讯，最高传输速率20kbps3）RS-232C上传送的数字量采用负逻辑，且与地对称逻辑1：-3 ∼-15V逻辑0：+3∼+15V所以与单片机连接时常常需要加入电平转换芯片：---------------------------------串口通信参数：a）波特率：RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
b）数据位：标准的值是5、7和8位，如何设置取决于你想传送的信息。
比如，标准的ASCII码是0∼127（7位）；扩展的ASCII码是0∼255（8位）。
c）停止位：用于表示单个包的最后一位，典型的值为1，1.5和2位。
由于数是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。
因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。
d）奇偶校验位：在串口通信中一种简单的检错方式。
对于偶和奇校验的情况，串口会设置校验位（数据位后面的一位），用一个值确保传输的数据有偶个或者奇个逻辑高位。
例如，如果数据是011，那么对于偶校验，校验位为0，保证逻辑高的位数是偶数个。
如果是奇校验，校验位位1，这样就有3个逻辑高位。
--------------------------------- 串口通信的传输格式：串行通信中，线路空闲时，线路的TTL电平总是高，经反向RS232的电平总是低。
一个数据的开始RS232线路为高电平，结束时Rs232为低电平。

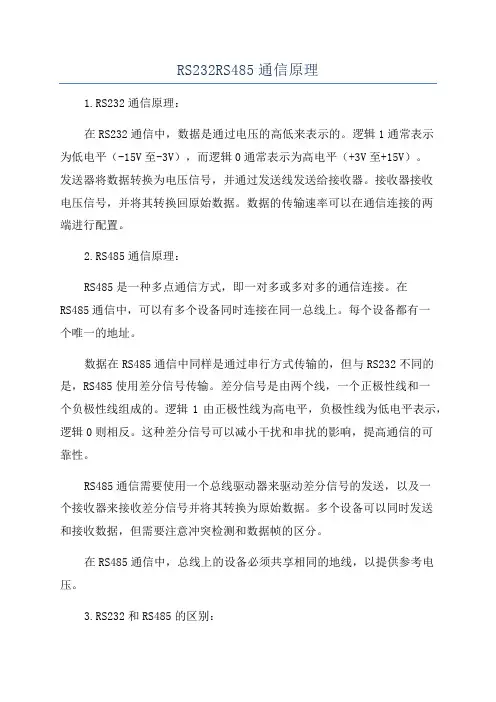

RS232RS485通信原理
RS232RS485通信原理1.RS232通信原理：在RS232通信中，数据是通过电压的高低来表示的。
逻辑1通常表示为低电平（-15V至-3V），而逻辑0通常表示为高电平（+3V至+15V）。
发送器将数据转换为电压信号，并通过发送线发送给接收器。
接收器接收电压信号，并将其转换回原始数据。
数据的传输速率可以在通信连接的两端进行配置。
2.RS485通信原理：RS485是一种多点通信方式，即一对多或多对多的通信连接。
在RS485通信中，可以有多个设备同时连接在同一总线上。
每个设备都有一个唯一的地址。
数据在RS485通信中同样是通过串行方式传输的，但与RS232不同的是，RS485使用差分信号传输。
差分信号是由两个线，一个正极性线和一个负极性线组成的。
逻辑1由正极性线为高电平，负极性线为低电平表示，逻辑0则相反。
这种差分信号可以减小干扰和串扰的影响，提高通信的可靠性。
RS485通信需要使用一个总线驱动器来驱动差分信号的发送，以及一个接收器来接收差分信号并将其转换为原始数据。
多个设备可以同时发送和接收数据，但需要注意冲突检测和数据帧的区分。
在RS485通信中，总线上的设备必须共享相同的地线，以提供参考电压。
3.RS232和RS485的区别：- 点对点 vs 多点：RS232是一对一的通信连接，而RS485可以支持一对多或多对多的通信连接。
- 单端信号 vs 差分信号：RS232使用单端信号传输，而RS485使用差分信号传输。
差分信号提供更好的抗干扰性能。
-速率和距离：RS232通常用于较短距离和较低速率的通信，而RS485可以支持较长距离和较高速率的通信。
-引脚和连接：RS232通常使用9针或25针的D型连接器，而RS485使用通常使用2线或4线连接。
总结：RS232和RS485是两种常见的串口通信协议，用于在计算机和外部设备之间进行数据传输。
RS232是一对一的点对点通信连接，使用单端信号传输；而RS485可以支持一对多或多对多的通信连接，使用差分信号传输。
RS232通讯原理
RS232通讯原理RS232是一种串行通信接口标准，用于连接计算机和外部设备，它被广泛应用于计算机与调制解调器、打印机、数码相机等设备之间的数据传输。
RS232通信原理涉及到物理连接、数据传输、波特率、数据帧格式等方面，下面将详细介绍RS232通信的原理。
1.物理连接：RS232通信使用的是一对串行线，其中一条线为发送线Tx，另一条线为接收线Rx。
发送端将串行数据转换为电压信号，通过发送线发送到接收端，接收端将电压信号解码为串行数据。
此外，RS232通信还使用了共地线GND来提供共同的参考电平。
2.数据传输：RS232通信使用非归零电平编码，即逻辑1不产生电平变化，逻辑0产生一定的电平变化。
一般情况下，逻辑1对应于高电平，逻辑0对应于低电平。
数据传输是以位为单位进行的，发送端每次发送一个位的数据，接收端每次接收一个位的数据。
3.波特率：4.数据帧格式：RS232通信使用的数据帧包含起始位、数据位、校验位和停止位。
起始位用于表示数据帧的开始，一般为逻辑0。
数据位是实际的数据位数，一般为8位。
校验位用于检查数据传输的正确性，可以是奇校验、偶校验或无校验。
停止位用于表示数据帧的结束，一般为逻辑15.控制信号：RS232通信还使用了一些控制信号，包括RTS（Request to Send）、CTS（Clear to Send）、DTR（Data Terminal Ready）和DSR（Data Set Ready）等。
这些控制信号用于控制数据的流向和设备之间的握手信号。
6.RS232电平：RS232通信使用的电平范围为-15V至+15V，其中-3V至-15V表示逻辑1，+3V至+15V表示逻辑0。
为了适应不同的应用场景，RS232通信还定义了+12V至+15V表示逻辑1，-3V至-12V表示逻辑0的低压版本（称为RS232-L）和+3V至+12V表示逻辑1，-12V至-3V表示逻辑0的高压版本（称为RS232-H）。
rs232串口通信原理
rs232串口通信原理
RS232串口通信是一种常用的串行通信协议，用于在计算机和外部设备之间传输数据。
它采用的是一种全双工的通信方式，即可以同时进行数据的发送和接收。
在RS232串口通信中，数据通过一根称为串口线的物理连接
来传输。
这根串口线由三根信号线构成：数据线（TXD和RXD）、控制线（CTS、RTS、DTR和DSR）和地线（GND）。
其中，数据线负责传输数据，控制线用于控制数
据的流动，而地线用于连接串口设备的地。
数据的传输是通过电压的变化来实现的。
当发送数据时，计算机会将数据转换为相应的电压信号，并通过TXD线发送出去。
接收数据时，外部设备会将电压信号转换为相应的数据，并通过RXD线发送回计算机。
为了确保数据的正确传输，RS232串口通信引入了一些控制信号。
其中，RTS（请求发送）、CTS（清除发送）、DSR（数
据设备就绪）和DTR（数据终端就绪）用于控制数据的流动，以避免数据的丢失或冲突。
例如，当计算机希望发送数据时，会先发送一个RTS信号给外部设备，请求数据发送的权限。
外部设备在接收到RTS信号后，会发送一个CTS信号给计算机，表示已经清除发送，并可以开始传输数据。
类似地，DSR 和DTR信号用于设备之间的就绪状态的通知。
除了控制信号外，RS232串口通信还定义了一些数据格式，如起始位、数据位、停止位和奇偶校验位等。
这些数据格式的定
义旨在保证数据的准确性和可靠性。
总的来说，RS232串口通信通过物理连接和控制信号的交互，实现了计算机与外部设备之间的数据传输，为各种设备的连接和通信提供了一种简单可靠的方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串口就是计算机上一种非常通用的设备通信协议。
---------------------------------
串口的引脚定义:
9芯信号方向来自缩写描述
1调制解调器CD载波检测
2调制解调器RXD接收数据
3PC TXD发送数据
4PC DTR数据终端准备好
5GND信号地
6调制解调器DSR通讯设备准备好
7PC RTS请求发送
8调制解调器CTS允许发送
9调制解调器RI响铃指示器
两个串口连接时,接收数据针脚与发送数据针脚相连,彼此交叉,信号地对应相接即可。
---------------------------------
串口的电气特性:
1)RS-232串口通信最远距离就是50英尺
2)RS232可做到双向传输,全双工通讯,最高传输速率20kbps
3)RS-232C上传送的数字量采用负逻辑,且与地对称
逻辑1:-3 ∼-15V
逻辑0:+3∼+15V
所以与单片机连接时常常需要加入电平转换芯片:
---------------------------------
串口通信参数:
a)波特率:RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、
4800、9600、19200波特。
b)数据位:标准的值就是5、7与8位,如何设置取决于您想传送的信息。
比如,标准的ASCII码就是0∼127(7位);扩展的ASCII码就是0∼255(8位)。
c)停止位:用于表示单个包的最后一位,典型的值为1,1、5与2位。
由于数就是在传输线上定时的,并且每一个设备有其自己的时钟,很可能在通信中两台设备间出现了小小的不同步。
因此停止位不仅仅就是表示传输的结束,并且提供计算机校正时钟同步的机会。
d)奇偶校验位:在串口通信中一种简单的检错方式。
对于偶与奇校验的情况,串口会设置校验位(数据位后面的一位),用一个值确保传输的数据有偶个或者奇个逻辑高位。
例如,如果数据就是011,那么对于偶校验,校验位为
0,保证逻辑高的位数就是偶数个。
如果就是奇校验,校验位位1,这样就有3个逻辑高位。
--------------------------------- 串口通信的传输格式: 串行通信中,线路空闲时,线路的TTL电平总就是高,经反向
RS232的电平总就是低。
一个数据的开始RS232线路为高电平,结束时Rs232为低电平。
数据总就是从低位向高位一位一位的传输。
示波器读数时,左边就是数据的高位。
例如,对于16进制数据55aaH,当采用8位数据位、1位停止位传输时,它在信号线上的波形如图1(TTL电平)与图
2(RS-232电平)所示。
55H=01010101B,取反后10101010B,加入一个起始位1,一个停止位0,55H的数据格式为1010101010B;
aaH=10101010B,取反后01010101B,加入一个起始位1,一个停止位0,55H的数据格式为1101010100B;
---------------------------------
串口通信的接收过程:
(异步通信:接收器与发送器有各自的时钟;同步通信:发送器与接收器由同一个时钟源控制。
RS232就是异步通信)
(1)开始通信时,信号线为空闲(逻辑1),当检测到由1到0的跳变时,开始对“接收时钟”计数。
(2)当计到8个时钟时,对输入信号进行检测,若仍为低电平,则确认这就是“起始位”,而不就是干扰信号。
(3)接收端检测到起始位后,隔16个接收时钟,对输入信号检测一次,把对应的值作为D0位数据。
若为逻辑1, 作
为数据位1;若为逻辑0,作为数据位0。
(4)再隔16个接收时钟,对输入信号检测一次,把对应的值作为D1位数据。
…、,直到全部数据位都输入。
(5)检测校验位P(如果有的话)。
(6)接收到规定的数据位个数与校验位后,通信接口电路希望收到停止位S(逻辑1),若此时未收到逻辑1,说明出现了错误,在状态寄存器中置“帧错误”标志。
若没有错误,对全部数据位进行奇偶校验,无校验错时,把数据位从移位寄存器中送数据输入寄存器。
若校验错,在状态寄存器中置奇偶错标志。
(7)本幀信息全部接收完,把线路上出现的高电平作为空闲位。
(8)当信号再次变为低时,开始进入下一幀的检测。
--------------------------------- 单片机常用11、0592M的的晶振,
这个奇怪数字就是有来历的: 波特率为9600BPS每位位宽
t1=1/9600s 晶振周期t2=1/11、0592/1000000S
单片机机器周期t3=12*t2
t1/t3=96
即对于9600BPS的串口,单片机对其以96倍的速率进行采样。
如果单片机晶振用的不正确,会对串口接受产生误码。
---------------------------------
RS485与RS422
RS485总线,在要求通信距离为几十米到上千米时,广泛采用RS-485 串行总线标准。
RS485采用平衡发送与差分接收,因此具有抑制共模干扰的能力。
加上总线收发器具有高灵敏度,能检测低至200mV的电压,故传输信号能在千米以外得到恢复。
RS485采用半双工工作方式,任何时候只能有一点处于发送状态,因此,发送电路须由使能信号加以控制。
RS485用于多点互连时非常方便,可以省掉许多信号线。
应用RS485可以联网构成分布式系统,其允许最多并联32台驱动器与32台接收器。
RS422总线,RS485与RS422电路原理基本相同,都就是以差动方式发送与接受,不需要数字地线。
差动工作就是同速率条件下传输距离远的根本原因,这正就是二者与RS232的根本区别,因为RS232就是单端输入输出,双工工作时至少需要数字地线发送线与接受线三条线(异步传输),还可以加其它控制线完成同步等功能。
RS422通过两对双绞线可以全双工工作收发互不影响,而RS485只能半双工工作,发收不能同时进行,但它只需要一对双绞线。
RS422 与RS485在19kpbs下能传输1200米。
用新型收发器线路上可连接台设备。
