并联电路的总电阻
串并联电路的电阻
串并联电路的电阻（1）串联总电阻=R1+R2+Rn（2）并联电路的电阻计算公式 1/R总=1/R1+1/R2+1/Rn（3）串联电流为I总=I1=I2=I3=I4=In（4）并联电路的电流计算：基本公式有欧姆定律：I=U/R并联电路的电流等于各支路电流之矢量和。
每个支路的电流与导体阻抗有关，导体阻抗小电流大，导体阻抗大电流小。
电流与阻抗的分配遵循线性反比规则，如两阻抗值之比为1：2，则所分配到的电流值为2：1。
并联电路中的干路电流(或说总电流)等于各支路电流之和：I=I1+I2把元件并列地连接起来组成的电路。
并联电路的特点:1.并联电路中各支路的电压都相等，并且等于电源电压：U=U1=U22.并联电路中的干路电流(或说总电流)等于各支路电流之和：I=I1+I23.并联电路中的总电阻的倒数等于各支路电阻的倒数和：1/R=1/R1+1/R2或写为：R=(R1+R2)/R1xR24.并联电路中的各支路电流之比等于各支路电阻的反比：I1/I2=R2/R15.并联电路中各支路的功率之比等于各支路电阻的反比：P1/P2=R2/R1（5）并联电路:并联电路是使在构成并联的电路元件间电流有一条以上的相互独立通路，为电路组成二种基本的方式之一。
特点:电路有多条路径,每一条电路之间互相独立，有一个电路元件短路则会造成电源短路。
干路开关控制所有的用电器，支路开关控制所在支路的用电器。
并联电路中各支路的电压都相等，并且等于电源电压。
U=U1=U2 并联电路中的干路电流(或说总电流)等于各支路电流之和。
I=I1+I2并联电路中的总电阻的倒数等于各支路电阻的倒数和。
1/R=1/R1+1/R2或写为:R=R1*R2/(R1+R2)并联电路中的各支路电流之比等于各支路电阻的反比。
I1/I2=R2/R1并联电路中各支路的功率之比等于各支路电阻的反比。
P1/P2=R2/R1（6）串并联电路，电路实物图画法口诀:首首连接，尾尾相连，首进尾出。
串联和并联电路的总电阻推导公式
I 1 R2 I 的总电阻的倒数， 等于各并联电阻的倒数之和。 ：1 1 1 即 R总 R1 R2
I1 I2
R1
R1
R2 R总
多个电阻并联，相当于总的 横截面积变粗了，所以总电阻一 定比每个电阻都小。
它相当于
U1 R2 U2
R1 R2 R3 R4 R5
R总
推导过程： I = I1+ I2 并联电路的特点： U = U1=U2 U 欧姆定律： I ＝ R U1 U2 I1= I2= 所以 R1 R2 由于Ｉ＝Ｉ1十Ｉ2
所以：Ｕ／Ｒ＝Ｕ1／Ｒ1＋Ｕ2／Ｒ2 1 由此得出： 1 = 1 + R R1 R2
分流关系 与分压关系
分压关系 电流 电压 电阻 分配关系
串 I＝I1＝I2 U＝U1＋U2 R＝R1＋R2 联
U 1 R1 U 2 R2
1 1 1 并 I＝I1＋I2 U＝U1＝U2 联 R R1 R2
推导公式:1.串联电路的总电阻，等于各电阻 之和。 即：R总=R1+R2
R1
R2
I1
R总
R总
R1 U1
I2
R2 U2
R1
R2 它相当于
R3 R4
R5
R总 = R1+R2+R3+R4+R5
多个电阻串联，相当于电阻的长度变长了，所以总电 阻一定比每一个单独的电阻大。
推导过程： I = I1= I2 串联电路的特点： U = U1+U2 U I 欧姆定律： ＝ 得Ｕ=ＩＲ R 所以：Ｕ1＝ＩＲ1，Ｕ2＝ＩＲ2 由于Ｕ=Ｕ1＋Ｕ2 因此ＩＲ＝Ｉ1Ｒ1＋Ｉ2Ｒ2 所以：Ｒ＝Ｒ1十Ｒ2
并联电路中的电阻公式
并联电路中的电阻公式并联电路中的电阻公式指的是计算并联电路中总电阻的公式。
在并联电路中，每个电阻都与电源正级和负极相连，因此它们具有相同的电压。
并联电路中，每个电阻的电流取决于其电阻大小。
总电流等于并联电路中各电阻电流的代数和。
在并联电路中，总电阻等于各个并联电阻的倒数的和的倒数。
总电阻的计算公式为：1/RT=1/R1+1/R2+1/R3+...+1/Rn其中RT表示总电阻，R1，R2，R3，...，Rn表示各个并联电阻。
为了更好地理解并联电路中的电阻公式，我们可以通过一个简单的例子来说明。
假设有一个并联电路，其中有三个电阻R1，R2和R3，它们的电阻分别为10欧姆，20欧姆和30欧姆。
我们来计算并联电路的总电阻。
首先，根据电阻公式，我们可以得到：1/RT=1/R1+1/R2+1/R3代入各个电阻的数值，得到：1/RT=1/10+1/20+1/30作为倒数相加的分数，我们可以找到公共分母，然后相加得到：1/RT=(3/30)+(3/60)+(2/60)=8/60对8/60取倒数，得到总电阻RT的值：RT=60/8=7.5欧姆因此，该并联电路的总电阻为7.5欧姆。
除了以上的数值计算，我们还可以通过并联电路的网络原理来推导并联电路中总电阻的公式。
在并联电路中，每个电阻都是独立的，所以电阻越小，电流越大。
因此，较小的电阻会消耗更多的电源电压。
因此，总电阻应该小于或等于各个电阻中的最小值。
另外，我们可以通过欧姆定律来计算并联电路中的电流。
根据欧姆定律，电流等于电压除以电阻。
在并联电路中，电压相同，所以电流取决于电阻大小。
根据电流公式，我们可以得到：I=V/RT其中I表示总电流，V表示电源电压，RT表示总电阻。
通过总电流的公式，我们可以推导出总电阻的公式：RT=V/I因此，总电阻等于电源电压除以总电流。
综上所述，我们可以通过倒数相加法或者欧姆定律来计算并联电路中的总电阻。
这些公式为我们提供了计算并联电路中电阻的方法，并帮助我们分析并联电路的特性和行为。

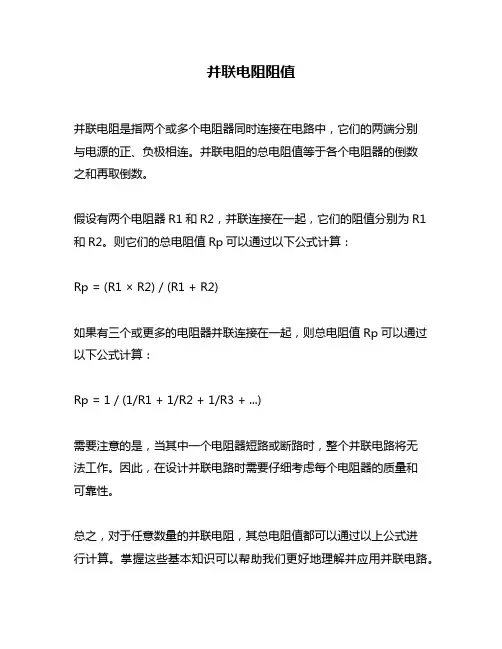

并联电阻阻值
并联电阻阻值
并联电阻是指两个或多个电阻器同时连接在电路中，它们的两端分别
与电源的正、负极相连。
并联电阻的总电阻值等于各个电阻器的倒数
之和再取倒数。
假设有两个电阻器R1和R2，并联连接在一起，它们的阻值分别为R1和R2。
则它们的总电阻值Rp可以通过以下公式计算：
Rp = (R1 × R2) / (R1 + R2)
如果有三个或更多的电阻器并联连接在一起，则总电阻值Rp可以通过以下公式计算：
Rp = 1 / (1/R1 + 1/R2 + 1/R3 + ...)
需要注意的是，当其中一个电阻器短路或断路时，整个并联电路将无
法工作。
因此，在设计并联电路时需要仔细考虑每个电阻器的质量和
可靠性。
总之，对于任意数量的并联电阻，其总电阻值都可以通过以上公式进
行计算。
掌握这些基本知识可以帮助我们更好地理解并应用并联电路。
串联和并联电路的总电阻推导公式.
所以：Ｕ／Ｒ＝Ｕ1／Ｒ1＋Ｕ2／Ｒ2 1 由此得出： 1 = 1 + R R1 R2
分流关系 与分压关系
分压关系 电流 电压 电阻 分配关系
串 I＝I1＝I2 U＝U1＋U2 R＝R1＋R2 联
U 1 R1 U 2 R2
1 1 1 并 I＝I1＋I2 U＝U1＝U2 联 R R1 R2
分流关系
I 1 R2 I 2 R1
I1 I2
R1
R1
R2 R总
多个电阻并联，相当于总的 横截面积变粗了，所以总电阻一 定比每个电阻都小。
它相当于
U1 R2 U2
R1 R2 R3 R4 R5
R总
推导过程： I = I1+ I2 并联电路的特点： U = U1=U2 U 欧姆定律： I ＝ R U1 U2 I1= I2= 所以 R1 R2 由于Ｉ＝Ｉ1十Ｉ2
推导公式:1.串联电路的总电阻，等于各电阻 之和。 即：R总=R1R总
R总
R1 U1
I2
R2 U2
R1
R2 它相当于 R3 R4
R5
R总 = R1+R2+R3+R4+R5
多个电阻串联，相当于电阻的长度变长了，所以总电 阻一定比每一个单独的电阻大。
推导公式:2.并联电路中并联电路的总电阻的倒数， 1 1 1 等于各并联电阻的倒数之和。 即： R总 R1 R2
欧姆定律并联电阻公式
欧姆定律并联电阻公式
欧姆定律是电学中的基本定律，它表明电流与电阻及电压之间的关系。
在电路中，电阻分为串联电阻和并联电阻两种类型。
对于并联电阻，其总电阻可以通过以下公式计算：
1/总电阻 = 1/电阻1 + 1/电阻2 + 1/电阻3 + ...
其中，电阻1、电阻2、电阻3等为并联电路中的各个电阻值。
与串联电阻不同的是，对于并联电路，电流会分流，通过每个电阻的电流不同，但电压相同。
因此，总电阻应该小于最小的单个电阻，且并联电路的总电流等于各个电阻分支电流之和。
当我们需要计算并联电路中某个电阻的电流时，可以使用欧姆定律公式：
电流 = 电压 / 电阻
其中，电阻为所需计算电阻的阻值，电压为并联电路中的总电压。
通过这个公式，我们可以计算出并联电路中各个分支电阻的电流大小，为电路中的电流分配提供便利。
- 1 -。
并联的电阻
并联的电阻
并联的电阻是电路中常见的一种连接方式，它可以有效地改变电路的总电阻。
在并联电路中，电流会分流通过不同的电阻，从而使得总电阻变小。
当多个电阻并联连接时，它们的两端都连接在一起，形成一个共同的节点。
从这个节点出发的电流会被分流到不同的电阻上，每个电阻上的电流大小取决于电阻的大小。
这样，电流在并联电路中会分成多个分支，通过各个分支的电阻后再汇总到一个节点上，形成总电流。
并联的电阻可以通过以下方式计算总电阻：
1. 如果并联的电阻都是相等的，那么总电阻等于每个电阻的阻值除以电阻的个数。
例如，如果有两个相等的电阻并联连接，那么总电阻等于每个电阻的阻值的一半。
2. 如果并联的电阻不相等，那么可以使用公式：总电阻的倒数等于每个电阻的倒数之和。
例如，如果有两个不相等的电阻并联连接，那么总电阻的倒数等于每个电阻的倒数之和。
并联的电阻在电路中有着广泛的应用。
它可以用来控制电路的总电阻，从而调节电路中的电流和电压。
在家庭电路中，我们常常使用并联电阻来连接电器设备，以便提供所需的电流和电压。
在电子电路中，我们也经常使用并联电阻来调节电路的工作状态，以满足不同的需求。
总的来说，并联的电阻是电路中一种常见的连接方式，它可以有效地改变电路的总电阻。
通过控制并联电阻的数量和阻值，我们可以调节电路中的电流和电压，从而满足不同的需求。
并联的电阻在电路设计和应用中发挥着重要的作用，对于我们理解和应用电路有着重要的意义。
如何计算串联电路和并联电路中的总电阻
如何计算串联电路和并联电路中的总电阻串联电路是指将多个电阻依次连接在一起的电路，而并联电路是指将多个电阻同时连接在电路的两个相同点上。
在计算串联电路和并联电路中的总电阻时，需要遵循一定的公式和方法。
一、串联电路的总电阻计算串联电路中，总电阻等于各电阻的代数和。
即：[ R_{总} = R_1 + R_2 + R_3 + + R_n ]其中，( R_{总} )表示总电阻，( R_1, R_2, R_3, , R_n )分别表示各个电阻的阻值。
二、并联电路的总电阻计算1.等值电阻法并联电路中，总电阻可以通过等值电阻法计算。
等值电阻的倒数等于各并联电阻倒数之和。
即：[ = + + + + ]其中，( R_{总} )表示总电阻，( R_1, R_2, R_3, , R_n )分别表示各个并联电阻的阻值。
并联电路的总电阻还可以通过以下公式计算：[ R_{总} = ]其中，( R_{总} )表示总电阻，( R_1, R_2, R_3, , R_n )分别表示各个并联电阻的阻值。
三、特殊情况下总电阻的计算1.含有多个串联分支的并联电路对于含有多个串联分支的并联电路，首先将每个串联分支的总电阻计算出来，然后再按照并联电路的计算方法求出整个电路的总电阻。
2.含有感性元件和容性元件的电路在含有感性元件和容性元件的电路中，总电阻的计算需要考虑元件的频率特性。
通常情况下，可以使用复数表示法求解。
综上所述，计算串联电路和并联电路中的总电阻需要掌握一定的公式和方法。
在实际应用中，要根据电路的特点和元件的性质选择合适的计算方法。
习题及方法：1.习题：两个电阻 ( R_1 = 5) 和 ( R_2 = 10) 串联连接。
求该串联电路的总电阻。
直接应用串联电路的总电阻公式：[ R_{总} = R_1 + R_2 ]代入电阻值：[ R_{总} = 5+ 10][ R_{总} = 15]答案：串联电路的总电阻为 ( 15)。
2.习题：三个电阻 ( R_1 = 4)，( R_2 = 6) 和 ( R_3 = 8) 串联连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【例1】将2欧和8欧的两个电阻并联起来，接 在4V的电源两极，则干路电流为多少？
解：1 1 1 1 1 5 R R1 R2 2 8 8
电流随电压变化的I-U图线如图所示．如果R1 、R2
串联后的总电阻为R串，并联后的总电阻为R并，则
关于R串、R并的I-U图线所在的区域，下列说法中
正确的是（ D ）
I
A. R串在Ⅱ区域，R并在Ⅲ区域
R2
B. R串在Ⅲ区域，R并在Ⅰ区域
Ⅲ
C. R串在Ⅰ区域，R并在Ⅱ 区域
Ⅱ
R1
D. R串在Ⅰ区域，R并在Ⅲ 区域
R = R0 n
RR并1 R2
阻值为10Ω和40Ω两电阻并联后的总电阻为8Ω . 阻值为10Ω和10Ω两电阻并联后的总电阻为5Ω . 阻值为8Ω和8Ω两电阻并联后的总电阻为 4Ω . 为什么导体并联后总电阻比任何一个电阻都要小?
导体并联后相当于增加导体的横截面积。
练习：
1.现有5个阻值都是10 Ω的电阻，当它们串 联时，总电阻为__5_0_Ω ；当它们并联时，总 电阻为____2Ω 。
小结：串联分压、并联分流
[并联公式整理]
电流： I=I1+I2 电压： U=U1=U2
I1
R1
U1
I2
R2
并联
电阻： R并=
R1R2 R1+R2
I
U2
U
分流原理： I1 = R2
I2
R1
R 8 5
I
U R
4V 8
2.5 A
5
【例1】将2欧和8欧的两个电阻并联起 来，接在4V的电源两极，则干路电流为 多少？
解：I I1 I2
U U R1 R2
4V 4V 2 8
2A 0.5A 2.5A
随堂检测：
1、有两个阻值不同的定值电阻R1 和R2 ，它们的
17.6 并联电路的总电 阻
并联电路电流、电压特点：
电流： I=I1+I2 并联
电压：U=U1=U2
I1
R1
I
U1I2R2 NhomakorabeaU2U
那么并联电路的总电阻R并与各分电阻 （R1、R2）之间是什么关系呢？
推导并联电路的总电阻
I1
R1
U1
I2
R2
I
U2
U
I
等效
R =？ U
I1=
U1 R1
①
I2=
U2 R2
②
I= U ③
R
I=I1+I2 ④ 将①② ③代入④得：
U R
=
U1 R1
+
U2 R2
U=U1=U2
1 R
=
1 R1
+
1 R2
两个电阻并联：
1 R
=
1 R1
+
1 R2
R = R1 R2 R1+ R2
（只适用于两个电阻并联）
若n个电阻并联：
1 R
=
1 R1
+
1 R2
+…+
1 Rn
当n个阻值相同（都为R0）的电阻并联时：
I2
R2
证明： I1 R2
I2 R1
上式称为“并联分流关系”，表明： 并联电路中，各支路中电流的分配与电 阻成反比。（电阻大的支路电流小）
R1
[例1] 如右图，电阻R1=10Ω， R2=20Ω，求：流过R1和R2
R2
的电流之比为？
I1 R2 20 2 I2 R1 10 1
【2】如图电路，电流表A1与电流表A2的读数
Ⅰ
O
U
如图，电阻R1和R2 I1 R1
并联在电路中，它们通 过的电流分别为I1和I2,
I2
R2
证明： I1 R2
I2 R1
证：Q U1 I1R1
U2 I2R 2
Q U1 U2 I1R1 I2R2
I1 R2 I2 R1
如图，电阻R1和R2 I1 R1
并联在电路中，它们通 过的电流分别为I1和I2,
I1=
1 4
I
R1=120Ω
I
R2=?
I2=
3 4
I
并联分流原理：
I1
R2
=
I2
R1
某用电器电阻为120 Ω，将它接在电源上，
若使这个用电器两端的电压为电源电压的1/3， 应在电路中_串__联一个_2_4_0_Ω的电阻．
R1=120Ω
R2=?
U1=
1 3
U
U2=
2 3
U
U
串联分压原理：
U1 = R1 U2 R2
之比是5:2，则两个电阻R1与R2之比是（D ）
A．2:5 B．5:2 C．3:2
D．2:3
解：Q I1 I2 5
I2
2
I1
I2
I1 3 I2 2
R1 I2 2 R2 I1 3
并联分流应用
1.某用电器电阻为120 Ω，若使通过用电器的电 流是总电流的1/4，应在这个电路中___并_联一个 ___40Ω的电阻.
