综合办公楼局域网改造与综合布线设计方案与对策
办公楼大厦综合布线设计方案及对策
办公楼大厦综合布线设计方案及对策为了确保办公楼大厦的综合布线设计方案的可行性和顺利实施，以下是一个综合布线设计方案及对策的建议：1.需求分析：在制定综合布线设计方案之前，需要仔细分析办公楼大厦的需求。
包括办公区域、会议室、厨房、洗手间、休息区等。
根据需求分析，确定各个区域所需的布线类型和容量，以及各个区域之间的连接需求。
2.布线类型选择：根据不同区域的需求，选择合适的布线类型。
根据数据传输速度和网络稳定性的要求，可以选择传统的双绞线布线、光纤布线或混合布线等。
3.网络拓扑设计：根据需求和布线类型，设计合理的网络拓扑结构。
可以选择星型、环型、树状或混合拓扑结构。
确保布线结构清晰、简洁，并有足够的扩展性。
4.网络安全设计：在综合布线设计方案中，必须考虑网络安全问题。
采取措施确保数据的保密性、完整性和可用性。
包括使用防火墙、加密技术、访问控制等。
5.空间规划：在大楼空间充足的情况下，可以考虑集中布线。
集中布线可以将所有布线设备放置在一个位置，便于管理和维护。
如果空间有限，则可以考虑分布式布线，将布线设备分布在不同的区域。
6.电力供应：综合布线设计方案中，电力供应是必不可少的。
需要确保每个布线设备都有足够的电力供应，以保证正常运行。
在布线设计过程中，应将电源线路和数据线路分开，以避免互相干扰。
7.可扩展性：综合布线设计方案应具备较强的可扩展性。
考虑到未来的扩容需求，可以预留一定的布线容量。
在设计过程中，要考虑到网络设备、电力设备和空间的可扩展性。
8.故障排除和维护：综合布线设计方案中，应考虑到故障排除和维护的便利性。
布线设备和电力设备应尽量集中放置，以便于维护人员的操作和维护。
综合布线设计方案的对策：1.与专业布线公司合作：为了确保综合布线设计方案的质量和可靠性，可以选择与专业布线公司合作。
他们拥有丰富的经验和专业知识，可以提供合理的设计方案，并负责实施和维护。
2.合理控制预算：在制定综合布线设计方案时，要合理控制预算。
办公楼综合布线设计的方案和对策
办公楼综合布线设计的方案和对策一、综合布线设计的方案1.需求分析：首先需要对办公楼内部的各个部门的需求进行充分的了解和分析。
了解每个部门的办公方式、设备需求、通讯需求等，确定每个部门的接线区域和布线方式。
3.布线路径规划：确定每个房间、每个楼层的布线路径，包括走向、覆盖范围、管径和弯曲半径等。
合理规划布线路径，确保布线的美观性和安全性。
4.设备选型：根据需求分析的结果，选择合适的设备进行综合布线。
考虑设备的性能、稳定性和扩展性，确保设备的兼容性和可靠性。
5.安全防护设计：考虑布线的安全因素，包括电缆的防火、防水、防破坏等。
选择符合国家标准的安全防护措施，确保布线系统的安全性和稳定性。
6.标识管理：为每个房间、每个线缆进行标识管理，建立布线系统的管理数据库。
便于日后的维护和管理。
7.测试验收：在布线完成后，进行测试验收工作。
对每个房间、每个线缆的连通性、信号质量等进行测试，确保布线系统的正常运行。
二、综合布线设计的对策1.合理利用空间：考虑到办公楼内空间有限的情况，采用合理的布线方式，尽可能地利用空间，减少布线的冗余和复杂度。
2.隔离干扰：办公楼内部可能有很多无线设备和强电设备，为了避免干扰，需要在布线设计中采取隔离措施。
例如，在布线时与强电线路保持一定的距离，使用屏蔽性能良好的线缆等。
3.备份设备：在综合布线设计中，考虑到系统的可靠性和容错性，建议将关键设备进行备份，如备用线缆、备用交换机等。
以防主设备出现故障导致业务中断。
4.定期维护：为了保证综合布线系统的运行效果和持久性，建议定期对布线设备进行检查、维护和更换。
并制定完整的维护计划，以确保系统的稳定和可靠运行。
5.保护隐私：在布线设计中，需要尊重每个部门的隐私需求，严格控制布线区域的访问权限。
避免因为综合布线设计而导致办公区域的隐私泄露。
6.合理预留余量：在布线设计中，考虑到未来的扩展需求，建议预留一定的余量，以便未来增加新的设备或布线需求时，不需要重新进行大规模的改造。
办公楼网络综合布线设计方案
办公楼网络综合布线设计方案第一篇：办公楼网络综合布线设计方案办公楼网络综合布线设计方案方案概述1.1 项目总体规划1.1.1 XXX办公楼综合布线项目介绍1.1.2 XXX办公楼综合布线项目要求基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，100Mbps到桌面。
开放。
采用标准RJ45接口，兼容不同厂家的标准产品。
灵活。
水平子系统支持语音、数据，支持10Base-T、100Base-T 等。
可靠。
高品质布线系统，通过标准测试与验证，提供15年以上质保。
先进。
采用目前流行，具有一定先进技术的超五类系列产品。
易于管理。
面板、配线架有明显标识，机房线路管理、维护方便。
1.1.2.1 有关技术要求符合最新的国际标准ISO/IEC11801超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。
能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。
所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。
网络就易于管理。
1.1.2.2 国家、行业及地方标准和规范CECS 90：97 建筑与建筑群网络布线工程设计规范 CECS 89：97 建筑与建筑群网络布线工程施工及验收规范 GB/T 50311-2000 建筑与建筑群网络布线系统工程设计规范GB/T50312-2000 建筑与建筑群网络布线系统工程验收规范YD/T926 1-2-1997 大楼通信网络布线系统行业标准 1.1.2.3 国际技术标准、规范ISO/IEC 11801：1995 建筑物网络布线规范ETA/TIA-568A：1995 商务建筑物电信布线标准 ETA/TIA 569 商务建筑物电信布线路由标准ETA/TIA-606 商务建筑物电信基础设施管理标准ETA/TIA TSB67 商务建筑物电信布线测试标准EN50173 欧洲商务建筑电信布线标准 1.1.2.4卖方对所提供产品的质量保证卖方应提供产品质量、工程资质的有关证明以及产品质量的有关保证和承诺。
综合办公楼局域网改造与综合布线设计方案及对策
综合布线设计方案某某电子科技有限公司二零一四年六月一、综述办公楼综合信息化工程建成后，将承载视频、语音、图片等多种富媒体应用，中心办公楼局域网（外网）由于建设时间较早，存在设备陈旧、线路老化、带宽不足、信息点数严重缺乏、安全隐患突出等问题，亟需对现有网络进行升级改造，涉及的信息点数大概为1480个。
设计原则（一）建设原则1、先进性：必须采用先进的概念、技术、方法和设备，既要满足当前需求，又要为未来发展留出空间。
2、灵活性：系统应能适应不同用途的需求，同时，还能支撑基于国际标准的不同厂家的有关网络或通信。
3、综合性：支持各种数字、数据通讯、多媒体技术以及通信管理系统，能适应现代和未来几年技术发展的基本要求。
4、可靠性：布线系统需具备高可靠性，确保数据、通讯、设备控制信息的可靠传递。
5、经济性：遵循尽可能降低成本的原则，使有限的投资发挥最大的效益。
（二）建设目标通过此次行政中心局域网的升级改造，主要是达到以下几个目标：保证每一个房间都有足够的信息点，不再通过HUB等设备进行级联；保证每个房间里的布线都不会暴露在外边，全部都改成墙内走线；保证局域网内部结构是清晰的，一次走线一次成型，从交换机到终端之间是不存在断点；保证带宽能够满足政务外网建成后访问业务所需的速率；保证所有替换后的设备能够保证在未来三年不会出现落后的状况。
设计依据●满足下列标准：－ISO11801 国际建筑通用布线标准－ANSI / TIA / EIA 568B 北美商用建筑电信布线标准－ANSI / EIA/TIA- 569 北美电信走道和空间的商用建筑标准－ANSI / EIA/TIA－606 北美商用建筑物电信设备的管理标准－ANSI / EIA/TIA TSB－75 北美商用建筑物电信设备的管理标准－ANSI FDDI 100Mbps 北美光纤数据接口高速局域网标准－ATM 155Mbps/622.5Mbps 异步传输模式标准－RS232、X.21、RS422 异步、同步传输标准－YD/T926-2001 中华人民共和国通信行业标准－GB/T50314-2000 智能建筑设计标准－GB/T50314-2000 智能建筑设计标准－GB/T50311-2000 建筑与建筑群综合布线系统工程设计规范－GB/T50312-2000 建筑与建筑群综合布线系统工程施工及验收规范二、项目要求和分析项目施工内容本项目主要为行政办公楼楼内布线施工。
办公楼网络综合布线设计方案
办公楼网络综合布线设计方案一、背景介绍在现代办公楼中，网络已经成为了办公工作的重要组成部分。
一个良好的网络布线设计方案可以提供高效的网络连接和稳定的数据传输，为办公楼内的工作人员提供更好的工作体验和便利。
本文将介绍一个办公楼网络综合布线设计方案，旨在为办公楼内的网络建设提供参考和指导。
二、设计原则1. 网络可扩展性：考虑到办公楼可能会扩大或者需要增加新的设备，网络综合布线设计应具备良好的可扩展性，以适应未来的需求。
2. 网络可靠性：一个稳定可靠的网络对办公楼内的工作人员至关重要，因此，布线设计应确保网络的稳定性和数据传输的可靠性。
3. 网络安全性：在网络布线设计中，应考虑数据的安全性，包括防火墙的设置、访问控制的权限管理等安全措施。
三、设计步骤1. 网络需求分析：首先，需要根据办公楼的规模和用途，分析网络的需求。
例如，需要确定网络的带宽需求、网络连接的数量和位置、设备的类型等。
2. 布线路径规划：根据网络需求，确定网络布线的路径，包括楼层之间的布线、机房内的布线等。
在布线路径规划时，要考虑到布线的距离、环境因素等因素。
3. 布线材料选择：根据网络需求和布线路径，选择合适的布线材料。
例如，可以选择Cat 6或Cat 7网线作为主要的数据传输介质。
同时，应选择合适的配线架、接头和插座等设备。
4. 布线设计细节：在设计中，需要考虑布线的细节，包括线缆走向、拐弯处的半径、接头的位置和数量等。
同时，应注意布线的排列和标识，以便于维护和管理。
5. 网络设备配置：布线完成后，需要对网络设备进行配置，包括路由器、交换机、防火墙等。
同时，还需要进行网络连接的测试和调试，以确保网络的正常运行。
四、维护和管理1. 定期巡检：办公楼网络综合布线设计方案完成后，需要定期巡检网络设备和布线，以保证网络的稳定性和安全性。
2. 故障排除：如果出现网络故障，需要及时进行排除。
可以通过网络监控系统来监测网络状态，并配备相关的故障排除工具和技术人员。

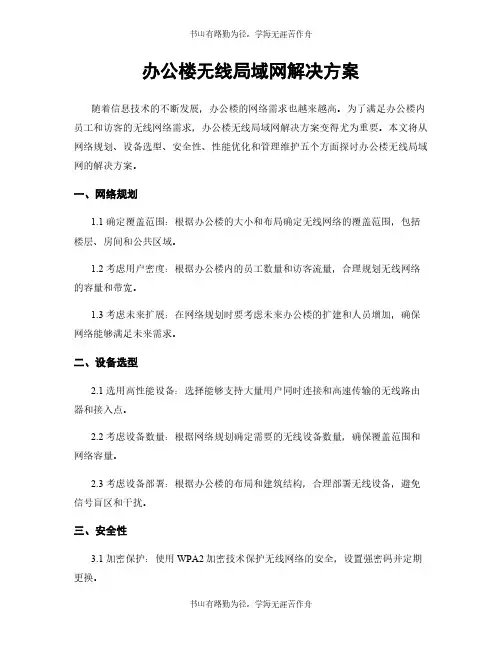

办公楼无线局域网解决方案
办公楼无线局域网解决方案随着信息技术的不断发展，办公楼的网络需求也越来越高。
为了满足办公楼内员工和访客的无线网络需求，办公楼无线局域网解决方案变得尤为重要。
本文将从网络规划、设备选型、安全性、性能优化和管理维护五个方面探讨办公楼无线局域网的解决方案。
一、网络规划1.1 确定覆盖范围：根据办公楼的大小和布局确定无线网络的覆盖范围，包括楼层、房间和公共区域。
1.2 考虑用户密度：根据办公楼内的员工数量和访客流量，合理规划无线网络的容量和带宽。
1.3 考虑未来扩展：在网络规划时要考虑未来办公楼的扩建和人员增加，确保网络能够满足未来需求。
二、设备选型2.1 选用高性能设备：选择能够支持大量用户同时连接和高速传输的无线路由器和接入点。
2.2 考虑设备数量：根据网络规划确定需要的无线设备数量，确保覆盖范围和网络容量。
2.3 考虑设备部署：根据办公楼的布局和建筑结构，合理部署无线设备，避免信号盲区和干扰。
三、安全性3.1 加密保护：使用WPA2加密技术保护无线网络的安全，设置强密码并定期更换。
3.2 访客网络隔离：为访客提供独立的网络访问权限，避免访客对内部网络的侵入。
3.3 安全审计：定期对无线网络进行安全审计，检测漏洞并及时修复，确保网络安全。
四、性能优化4.1 信道优化：避免无线信号干扰，合理设置无线信道，避免频段拥挤。
4.2 信号覆盖优化：调整无线设备的功率和天线方向，优化信号覆盖范围和强度。
4.3 服务质量优化：设置QoS（Quality of Service）策略，保障关键业务的网络优先级，提高用户体验。
五、管理维护5.1 远程监控：通过网络管理软件实现远程监控无线设备的状态和性能，及时发现和解决问题。
5.2 定期维护：定期对无线设备进行软件升级和维护，确保设备运行稳定和安全。
5.3 用户培训：对办公楼内员工进行无线网络使用培训，提高他们对网络安全和性能的意识。
综上所述，办公楼无线局域网解决方案需要综合考虑网络规划、设备选型、安全性、性能优化和管理维护等多个方面，才能建立一个稳定、高效和安全的无线网络环境，满足办公楼内用户的需求。
办公楼无线局域网解决方案
办公楼无线局域网解决方案一、概述办公楼无线局域网解决方案旨在为办公楼提供高速、稳定、安全的无线网络覆盖，以满足员工和访客对无线网络的需求。
本文将介绍办公楼无线局域网解决方案的设计原则、网络拓扑结构、设备选型、安全策略等内容。
二、设计原则1. 高速性：办公楼无线局域网应具备高速的数据传输能力，以满足员工和访客对大流量应用的需求。
2. 稳定性：无线网络应具备稳定的连接性，避免频繁断线或者信号弱的情况，以提供良好的网络体验。
3. 安全性：无线网络应采取有效的安全措施，保护办公楼网络免受未经授权的访问和恶意攻击。
4. 扩展性：办公楼无线局域网应具备良好的扩展性，以适应未来业务发展和用户增长的需求。
三、网络拓扑结构办公楼无线局域网的网络拓扑结构分为三层：核心层、汇聚层和接入层。
1. 核心层：核心层负责连接办公楼内部网络和外部网络，提供高速的数据传输和路由功能。
核心层设备选用高性能的交换机，支持多个VLAN的划分，以实现不同部门或者用户组的隔离。
2. 汇聚层：汇聚层负责连接核心层和接入层，提供数据交换和转发的功能。
汇聚层设备选用可靠的交换机，支持链路聚合和冗余备份，以提高网络的可靠性和冗余性。
3. 接入层：接入层负责连接用户终端设备和汇聚层，提供无线网络接入的功能。
接入层设备选用无线控制器和无线接入点，以实现无线网络的覆盖和管理。
四、设备选型1. 核心层设备：选用Cisco Nexus 9000系列交换机，具备高性能、高可靠性和高安全性的特点，支持多个VLAN的划分和路由功能。
2. 汇聚层设备：选用Cisco Catalyst 9000系列交换机，具备可靠的数据交换和转发功能，支持链路聚合和冗余备份。
3. 接入层设备：选用Cisco Catalyst 9800系列无线控制器和Cisco Aironet 3800系列无线接入点，具备高速、稳定的无线网络覆盖和管理能力。
五、安全策略1. 认证与加密：无线网络应采用WPA2-Enterprise认证方式，通过RADIUS服务器对用户进行身份验证，并使用AES加密算法保护数据传输的安全性。
局域网综合布线解决方案
•局域网综合布线解决方案1.需求分析网络系统的建立是为了使公司享有信息时代最新网络技术、通讯技术、控制技术成果所带来的种种便利而规划的。
办公区综合布线系统支持计算机网络系统和电话语音系统以及两系统的互换。
·建立一套投资合理、高效、先进的开放型布线系统；·满足语音、数据、图象、多媒体信息大容量、高速传输的要求；·可靠性和安全性作为布线系统设计的重要原则；·考虑到桌面应用向100BASE－TX以及进一步向ATM到桌面的升级潜力，水平传输通道必须支持100Mbps 数据传输率；2.系统结构根据业主的具体情况，我们建议采用以下方案：采用集中结构，整个新办公区的所有双绞线共120条都拉到机房中.双绞线直接端接在机柜内的模块化配线架上，系统结构框图见附图。
3.材料选型根据用户的需求，选择朗讯公司的布线产品作为我们系统的主选材料。
面板采用朗讯公司特有的86式面板，满足国标86底盒标准要求，与强电系统底盒及面板相同，外观上整齐美观。
布线标准选用超5类产品，每个工作位是一个双孔插座：一个电脑插座，一个电话插座(个别工作站设双语音插口)。
.机柜端采用朗讯48口模块式配线架。
电话与电脑可任意互换。
布线系统管槽设计管线铺设建议：·由于安装的是非屏蔽双绞线，对接地要求不高，建议在与机柜相连的主线槽处接地。
·本区域需要线槽的规格是这样来确定的：线槽的横截面积留40%的富余量以备扩充, 超5类双绞线的横截面积为0.3平方厘米。
·线槽安装时,应注意与强电线槽的隔离。
布线系统应避免与强电线路在无屏蔽、距离小于20cm情况下平行走3米以上。
如果无法避免，该段线槽需采取屏蔽隔离措施。
·进入家具的电缆管线由最近的吊顶线槽沿隔墙下到地面，并从地面镗槽埋管到家具隔断下。
·管槽过渡、接口不应该有毛刺，线槽过渡要平滑。
·线管超过两个弯头必须留分线盒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线设计方案某某电子科技二零一四年六月一、综述办公楼综合信息化工程建成后，将承载视频、语音、图片等多种富媒体应用，中心办公楼局域网（外网）由于建设时间较早，存在设备旧、线路老化、带宽不足、信息点数严重缺乏、安全隐患突出等问题，亟需对现有网络进行升级改造，涉及的信息点数大概为1480个。
设计原则（一）建设原则1、先进性：必须采用先进的概念、技术、方法和设备，既要满足当前需求，又要为未来发展留出空间。
2、灵活性：系统应能适应不同用途的需求，同时，还能支撑基于国际标准的不同厂家的有关网络或通信。
3、综合性：支持各种数字、数据通讯、多媒体技术以及通信管理系统，能适应现代和未来几年技术发展的基本要求。
4、可靠性：布线系统需具备高可靠性，确保数据、通讯、设备控制信息的可靠传递。
5、经济性：遵循尽可能降低成本的原则，使有限的投资发挥最大的效益。
（二）建设目标通过此次行政中心局域网的升级改造，主要是达到以下几个目标：保证每一个房间都有足够的信息点，不再通过HUB等设备进行级联；保证每个房间里的布线都不会暴露在外边，全部都改成墙走线；保证局域网部结构是清晰的，一次走线一次成型，从交换机到终端之间是不存在断点；保证带宽能够满足政务外网建成后访问业务所需的速率；保证所有替换后的设备能够保证在未来三年不会出现落后的状况。
设计依据●满足下列标准：－ISO11801 国际建筑通用布线标准－ANSI / TIA / EIA 568B 北美商用建筑电信布线标准－ANSI / EIA/TIA- 569 北美电信走道和空间的商用建筑标准－ANSI / EIA/TIA－606 北美商用建筑物电信设备的管理标准－ANSI / EIA/TIA TSB－75 北美商用建筑物电信设备的管理标准－ANSI FDDI 100Mbps 北美光纤数据接口高速局域网标准－ATM 155Mbps/622.5Mbps 异步传输模式标准－RS232、X.21、RS422 异步、同步传输标准－YD/T926-2001 中华人民国通信行业标准－GB/T50314-2000 智能建筑设计标准－GB/T50314-2000 智能建筑设计标准－GB/T50311-2000 建筑与建筑群综合布线系统工程设计规－GB/T50312-2000 建筑与建筑群综合布线系统工程施工及验收规二、项目要求和分析项目施工容本项目主要为行政办公楼楼布线施工。
1．行政办公楼主机房与各楼层室交接箱的垂直布线系统的线缆（六类线*1）铺设。
2．行政办公楼楼各楼层室交接箱与本户墙面网络信息面板之间的线缆铺设。
3．网络机柜的固定安装，配线架的端接打线、线号标记。
4．室交接箱网络线水晶头的卡接及线号标记。
5．室信息点的面板、模块安装、面板编号粘贴。
6．超五类线铺设过程中线缆标号和验证性联通测试。
7．配合业主方提出第三方专业测试仪器的测试。
8．配合网络机柜设备安装及网络通信测试。
9．相关机柜、交接箱、信息点位整理工作。
10．竣工资料的编制。
11．其它与本项目相关的工作。
三、设计方案3.1 方案设计概述本工程经过实际统计，共有1480个信息点，分布于大楼2-11层。
选用六类布线系统解决方案。
整个布线系统应选用星型结构，自插座至楼层配线架，最后通过数据主干线缆统一连接至相应的数据机房，以便于集中式管理。
主配线架设于电信配线室。
垂直干线子系统采用光缆的方式，其中数据传输采用6芯室多模光纤传输数据信号。
管理子系统楼层配线箱分别设在二层、四层、六层、八层东侧和西侧，置光纤设在光配线架、铜缆配线架等楼层配线设备。
水平配线子系统采用六类非屏蔽双绞线。
工作区子系统根据需要分别设置六类信息插座。
1、工作区布线。
采用成品跳线进行工作区布线实施，成品跳线采用特殊工艺一次加工完成，跳线的每一芯由若干根细如毛发的铜丝组成，质地极其柔软，不会折损，长期使用不会影响数据的可靠传输。
2、水平布线。
（1）水平布线路由。
要求水平电缆自插座（距地面通常为30CM）走墙预埋管，至吊顶出房间汇至走廊水平线槽，最后至楼层配线间。
走廊的吊顶上应安装有金属线槽，进入房间时，从线槽引出金属管，以埋入方式沿墙壁而下（或上）到各个信息点。
图 0-1水平布线路由（2）水平布线设计。
下图是水平部分电缆沿公共的水平线槽分支到工作区各个插座的针对本工程的直观示意图：图 0-2水平布线设计（3）水平布线器件。
信息点总数：2-3层共有房间66间，4-5层共有房间XX间，6-7层共有房间XX间，8-9层共有房间XX间，10-11层共有房间XX间，房间总计375间，信息点数总计1480个。
水平布线选用的插座面板、水平线缆、配线架、工作区跳线等均采用知名国产品牌。
3、主干布线。
数据主干均采用6芯多模室光缆；主干自弱电竖井各楼层配线间、经竖井垂直预设桥架、最后汇至各楼主配线间，楼主干在竖井桥架里走线并良好绑扎。
（1）主干布线设计竖井中应立有金属线槽，且每隔两米焊一根粗钢筋，以安装和固定垂直子系统的电缆。
竖井中的线槽应和各层配线室之间有金属线槽连通。
图 0-3干线区子系统示意图（2）主干布线器件数据主干主要选用6芯多模室光缆，对应在楼层配线间、主配线间中使用24口架装光纤配线架端接，光纤连接选用多模ST耦合器和多模ST连接器。
以上配置支持千兆应用。
4、配线间。
（1）线缆路由。
各配线间线缆一般可从主干线槽经过管路进入相应机柜，在完成分组、上架、理线、绑扎后进行最后的线缆卡接，具体情况应根据现场施工要求灵活处理，但总体须保证线缆的安全和理线的整齐美观。
为了保持配线间的布局美观，引进的配线间垂直主干线槽应紧贴墙面，切忌矗立于房屋中间。
要求施工时，处理好线槽入口处的切角，既不能成直角，也不可探出墙面。
（2）配线间器件清单。
配线间就是一管理子系统，它把水平子系统和垂直干线子系统连在一起或把垂直主干和设备子系统连在一起。
通过它可以改变布线系统各子系统之间的连接关系，从而管理网络通信线路。
配线间大部分器件实际上已经在“水平布线”和“主干布线”两节中描述，这里又多加了一些布线管理器件，如背板、机柜等等，可以直观地了解、检查配线间里的布线情况。
（3）配线架打接表格。
配线架打接表格直接提供了各个配线间之配线架的线缆打接顺序，是工程施工安装和竣工维护必备文档，非常重要。
一方面能指导正常的施工，协调任务分配，另一方面起到最终核对器件搭配是否合理的重要依据和日后管理维护的参考。
（4）照明、接地。
照明和接地将利用原有设施实现，不再重复投资。
5、设备间。
各层设备间及配线间是整个布线系统的中心，它的布放、选型及环境条件的考虑是否恰当，都直接影响到将来信息系统的正常运行及维护和使用的灵活性。
本次工程建设，将复用原有设施，不再重复投资。
6、布线管理。
本布线工程信息点按以下规则统一标号，如：二层数据点是2CXX（C=Computer），二层数据主干是3CBXX（B=Backbone），各信息点标号与相对应的配线架卡接位置标号相同，特殊标号另行注明。
标签颜色统一使用白底黑字宋体。
另外所有电缆在距末端10～20公分处需进行永久性色码标记。
7、系统性能测试。
施工完成后，根据ISO/11801国际标准，用专业仪器对双绞线和光纤进行线路测试和联机测试。
8、数据通信网络设计。
行政中心网络在逻辑上采用核心层、汇聚层、接入层的结构，主干带宽1000兆，接入带宽100兆，满足多种网络通信的要求。
核心层和汇聚层共址，设在一层中心机房，接入层采用具有VLAN功能的二层交换机。
9、核心层、汇聚层设计。
核心层、汇聚层设备的主要作用是数据包的转发、交换和路由。
应充分考虑设备的冗余和备份，以保证网络的高可靠性。
其它产品说明本项目施工工具包括：打线工具：主要用于主干线缆与配线架和压线模块的压接，亦为最基本工具之一。
安装消耗品：施工辅材，包括扎带，胶带，油笔等。
检测工具：手持式工程仪表, 可迅速方便地测试1对～4对线缆的开路、短路、反接、错接以及线对交错等情况,以及ISO11801提出的各种参数。
四、施工方案建议4.1 安装环境4.1.1 布线装置及线缆的工作环境温度：－５摄氏度—４５摄氏度相对湿度：５—８５％ＰＨ4.1.2 布线装置及线缆的大气环境不具有潮湿和粉尘的影响不具有受到鼠害的危险海拔高度小于１０００米地震裂度为６度4.3 施工组织计划4.3.1 施工组织（1）施工准备阶段包括施工图编制与审核；施工费用预算；编制施工组织设计及施工方案的编写；设备/材料的采购与定做；工程施工工具与设施的准备以及施工队伍的组织准备等。
（2）施工阶段随土建工程的进度逐步进行各子系统设备安装与线路敷设；各子系统检验测试等。
（3）竣工验收阶段包括系统调试及投入正常运行；完成全部测试报告及竣工文件；由建设单位、施工单位及质量监督部门审查；现场验收。
总之，无论工程大小，系统难易，都必须在施工中有条不紊，按一定顺序衔接进行；同时，在积累经验、掌握技艺的基础上，还必须遵循一定的工程程序，包括图纸会审、技术交底、工程变更、施工费用预算、施工配合、竣工验收等，才能有效地提高功效，确保工程质量。
4.3.2 施工质量、安装及降低成本的措施（1）施工质量保证的基本措施为了确保系统工程施工的质量，使工程达到设计要求，必须加强工程施工技术管理工作，根据我公司的管理经验，每一项工程从施工准备阶段开始，到工程施工与组织管理及竣工验收阶段都必须按照一定的程序和要求。
由有关的技术人员和管理人员，以文字、图表等形式，记载影响工程质量的有关规定，要求所有文件材料的形成与积累必须做到及时、准确、系统与科学。
及时就是在施工过程中，对各种要求的数据、现象及时进行记录，做到分阶段，按专业积累、整理，编制好施工文件材料。
竣工验收时及时做好工程文件材料的整理、归档及向建设单位的移交工作。
准确即是要求施工过程中形成的技术文件材料应如实地反映工程施工的客观情况，严格按施工图和现行材料质量标准、质量检验标准、施工及验收规施工，做到变更有手续、有根据，施工各单位有记录。
严禁出现擅自修改、伪造和事后补做等情况。
系统即是按照施工程序，对形成的技术文件材料进行系统的整理，系统地反映施工的全过程。
科学就是以科学的态度来对待施工中的每一个数据，应做到施工有依据，检查有结论，现场有记录，测试验收有报告，修改图纸有手续，工程竣工有总结。
（2）安全施工管理措施在弱电系统工程实施中，安全是我们遵循的首要原则，安全包括人身安全和设备的安全，为此，在施工过程中我们采取相应的安全管理措施，以消除一切事故隐患，避免事故伤害，确保系统安装和运行安全。
a. 建立、完善以项目经理为首的安全生产领导组织，有组织、有领导地开展安全管理活动。
b.建立各级人员安全责任制度，明确人员的安全责任，定期检查安全责任落实制度，惩罚分明。
