办公楼网络综合布线设计方案

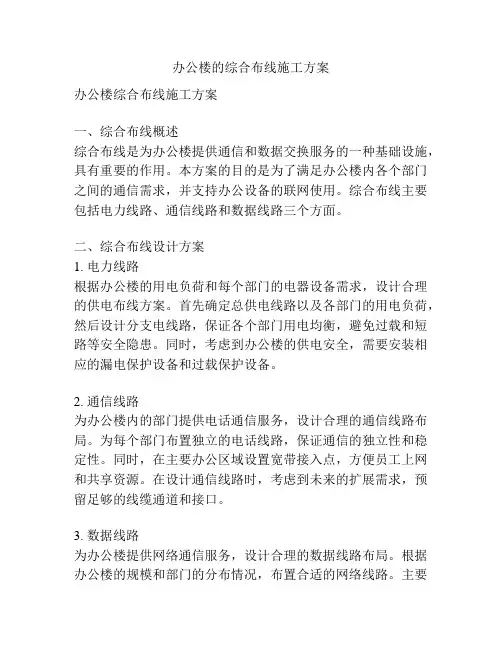

办公楼的综合布线施工方案
办公楼的综合布线施工方案办公楼综合布线施工方案一、综合布线概述综合布线是为办公楼提供通信和数据交换服务的一种基础设施，具有重要的作用。
本方案的目的是为了满足办公楼内各个部门之间的通信需求，并支持办公设备的联网使用。
综合布线主要包括电力线路、通信线路和数据线路三个方面。
二、综合布线设计方案1. 电力线路根据办公楼的用电负荷和每个部门的电器设备需求，设计合理的供电布线方案。
首先确定总供电线路以及各部门的用电负荷，然后设计分支电线路，保证各个部门用电均衡，避免过载和短路等安全隐患。
同时，考虑到办公楼的供电安全，需要安装相应的漏电保护设备和过载保护设备。
2. 通信线路为办公楼内的部门提供电话通信服务，设计合理的通信线路布局。
为每个部门布置独立的电话线路，保证通信的独立性和稳定性。
同时，在主要办公区域设置宽带接入点，方便员工上网和共享资源。
在设计通信线路时，考虑到未来的扩展需求，预留足够的线缆通道和接口。
3. 数据线路为办公楼提供网络通信服务，设计合理的数据线路布局。
根据办公楼的规模和部门的分布情况，布置合适的网络线路。
主要采用交换机和路由器进行网络连接，并根据需要设置局域网和广域网。
同时，为每个部门提供独立的数据线路，保证数据的机密性和安全性。
在布置数据线路时，需要考虑到对电磁干扰的防护，并保证线缆的质量和稳定性。
三、施工步骤1. 建立施工组织安排，确定施工的时间和队伍。
2. 制定详细的施工方案，并根据具体情况调整布线方案。
3. 进行施工前的准备工作，包括选购材料、准备工具和检测设备等。
4. 开始施工，首先进行电力线路的布线和安装，根据设计方案，完成总供电线路和各个部门的分支电线路的安装。
5. 进行通信线路的布线和安装，根据设计方案，为每个部门布置电话线路，并设置宽带接入点。
6. 进行数据线路的布线和安装，根据设计方案，为每个部门布置数据线路，并设置局域网和广域网。
7. 进行线路的调试和测试，保证各个线路的正常工作。

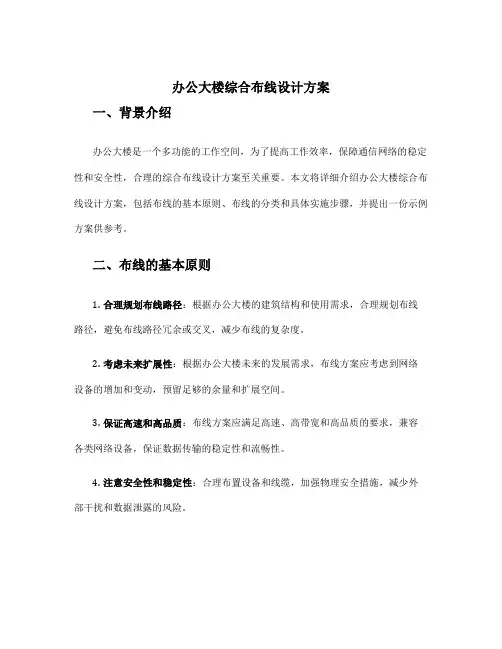

办公大楼综合布线设计方案
办公大楼综合布线设计方案一、背景介绍办公大楼是一个多功能的工作空间，为了提高工作效率，保障通信网络的稳定性和安全性，合理的综合布线设计方案至关重要。
本文将详细介绍办公大楼综合布线设计方案，包括布线的基本原则、布线的分类和具体实施步骤，并提出一份示例方案供参考。
二、布线的基本原则1.合理规划布线路径：根据办公大楼的建筑结构和使用需求，合理规划布线路径，避免布线路径冗余或交叉，减少布线的复杂度。
2.考虑未来扩展性：根据办公大楼未来的发展需求，布线方案应考虑到网络设备的增加和变动，预留足够的余量和扩展空间。
3.保证高速和高品质：布线方案应满足高速、高带宽和高品质的要求，兼容各类网络设备，保证数据传输的稳定性和流畅性。
4.注意安全性和稳定性：合理布置设备和线缆，加强物理安全措施，减少外部干扰和数据泄露的风险。
三、布线的分类根据不同的功能需求和使用场景，办公大楼的综合布线可以分为以下几类：1.数据布线：用于连接办公室内的计算机、服务器和网络设备，传输各类数据信号。
2.电话布线：用于办公室内的电话通信系统，包括固定电话和IP电话。
3.视频布线：用于传输监控摄像头和会议室视频信号，确保视频监控和会议室设备的稳定运行。
4.音频布线：用于传输音频信号，为会议室、多媒体教室等提供音频播放和会议系统。
四、布线方案实施步骤1.确定需求：根据办公大楼的具体情况，明确综合布线的需求，包括网络覆盖范围、设备连接数、传输速率等。
2.设计布线路径：根据建筑结构和使用需求，设计合理的布线路径，包括主干线和分支线的位置和走向。
3.选择线缆和设备：根据需求和预算，选择适用的线缆和设备，包括网络线缆、连接器、面板、交换机等。
4.布设线缆：按照设计的布线路径，布设线缆，并进行连接、固定和标识。
5.测试和调试：使用专业测试仪器对布线进行测试，确保连接质量和数据传输速率符合要求。
6.完善安全措施：增加物理安全措施，例如设立机房门禁、视频监控等，防止非法访问和数据泄露。
XXX办公楼网络综合布线设计方案
XXX办公楼网络综合布线设计方案XXX办公楼网络综合布线设计方案为了满足现代办公环境对于网络服务的需求，我们精心设计了XXX办公楼的网络综合布线方案。
我们的设计方案旨在提供高速稳定的网络连接，减少网络故障和维修时间，同时降低整个办公楼的运营成本。
一、总体思路我们采用了智能化的网络布线系统，将灵活性与可维护性有机地结合起来。
系统中涉及到了基础设施、服务器机房、楼层间的网络连接及各部门内部的网络连接。
我们的整体思路是通过合理的布线设计来提高网络连接质量，降低维护成本并增加未来的可扩展性。
二、基础设施我们的基础设施包括电缆管道和电缆桥架。
我们采用了高质量的电缆管道，将电缆和线路分类，直接接入电缆桥架中，方便维护，并可以提高散热效果。
电缆桥架的材料采用铝合金，它具有良好的抗腐蚀性和导电性。
我们的设计能够保证基础设施的高效使用，减少故障率和维护成本。
三、服务器机房服务器机房是网络中心，我们采用了Fibre Channel over Ethernet（FCoE）和千兆以太网技术，将网络连接带宽提高到10Gbps。
在服务器机房，我们采用了光纤布线与级联结构，提高光纤传输速度和抗干扰性。
同时，我们还引入了20台千兆交换机，以满足大规模网络连接和日常维护的要求。
服务器机房布线设计的高效性，能够延长设备使用寿命，减少维护频率。
四、楼层间网络连接我们的设计思想是将各个楼层和服务器机房之间建立起一个高效快速的网络连接。
我们采用了多模光纤和单模光纤技术，以确保网络带宽的高速传输和数据的稳定性。
在材料选择方面，我们采用了高质量、抗冲击的光纤线材，可以在长时间使用中保持网络的高性能状态。
同时，我们布置了2500多条的网线和5300多米的光纤线材，能够满足多种类型的网络需求，提供高速稳定的网络服务。
五、部门内部网络连接我们设计的网络布线方案还涉及各个部门之间的网络连接。
我们通过光纤线和千兆以太网线建立了一个基于VLAN的网络解决方案，进一步提高了网络的安全性和稳定性。
办公楼网络综合布线设计方案
办公楼网络综合布线设计方案办公楼网络综合布线设计方案随着科技的不断发展，网络已经成为了现代办公必不可少的基础设施。
为了满足现代办公的高效、便捷和安全的需求，设计一个科学、合理的网络综合布线方案至关重要。
本文将介绍办公楼网络综合布线设计的相关知识和方案，旨在为相关领域的人员提供一些参考和帮助。
一、概述网络综合布线是一种将各种网络设备和通信设备连接起来，实现信息传输、交换和管理的高效方式。
在办公楼中，网络综合布线不仅需要满足日常办公的需求，还需要考虑未来的扩展和升级。
因此，设计一个科学、合理的网络综合布线方案，对于提高办公效率、降低成本、保障信息安全具有重要意义。
二、需求分析在设计办公楼网络综合布线方案之前，需要了解办公楼的实际需求。
例如，办公楼的规模、建筑结构、办公区域划分、网络设备数量和通信带宽需求等。
通过对这些信息进行分析，可以确定网络综合布线的设计方案，以满足用户的实际需求。
三、方案设计1、水平布线设计水平布线是指将网络设备连接到楼层内的各个信息点上。
在设计水平布线方案时，需要根据办公楼的实际情况，选择合适的线缆类型和布线方式。
例如，在办公区域中，可以选择使用八芯双绞线，而在机械式设备区域，则可以选择使用光纤线缆。
此外，在布线过程中，还需要考虑线缆的标识和文档管理，以便于后期维护和管理。
2、垂直干线设计垂直干线是指将各个楼层的网络设备连接到核心交换机上。
在设计垂直干线方案时，需要考虑楼层的结构、交换机数量和线缆类型等因素。
通常情况下，垂直干线需要使用多模光纤线缆，以保证足够的带宽和稳定性。
此外，在设计中还需要考虑光纤熔接和接头的预留，以满足未来的扩展和升级需求。
3、管理设计管理设计是指在综合布线系统中实现对设备、线缆和信息的有效管理。
在设计管理方案时，需要考虑到办公楼的实际情况，选择合适的设备管理方案和线缆标识方案。
例如，可以引入智能管理平台，实现对设备、线缆和信息的集中管理和监控，提高管理效率和维护便利性。

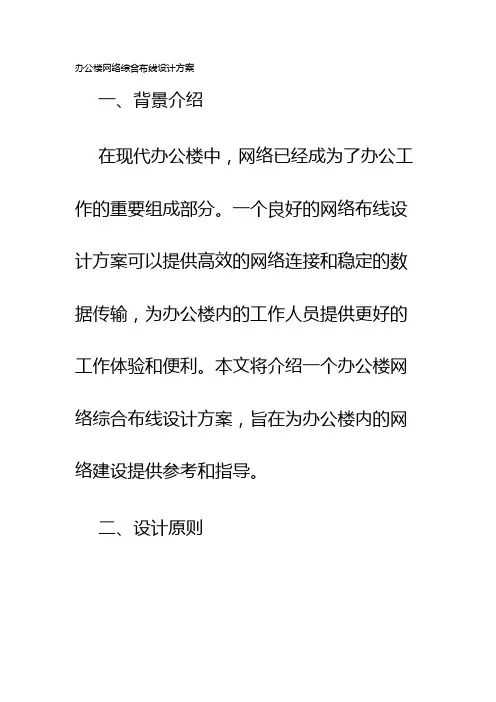

办公楼网络综合布线设计方案
办公楼网络综合布线设计方案一、背景介绍在现代办公楼中，网络已经成为了办公工作的重要组成部分。
一个良好的网络布线设计方案可以提供高效的网络连接和稳定的数据传输，为办公楼内的工作人员提供更好的工作体验和便利。
本文将介绍一个办公楼网络综合布线设计方案，旨在为办公楼内的网络建设提供参考和指导。
二、设计原则1. 网络可扩展性：考虑到办公楼可能会扩大或者需要增加新的设备，网络综合布线设计应具备良好的可扩展性，以适应未来的需求。
2. 网络可靠性：一个稳定可靠的网络对办公楼内的工作人员至关重要，因此，布线设计应确保网络的稳定性和数据传输的可靠性。
3. 网络安全性：在网络布线设计中，应考虑数据的安全性，包括防火墙的设置、访问控制的权限管理等安全措施。
三、设计步骤1. 网络需求分析：首先，需要根据办公楼的规模和用途，分析网络的需求。
例如，需要确定网络的带宽需求、网络连接的数量和位置、设备的类型等。
2. 布线路径规划：根据网络需求，确定网络布线的路径，包括楼层之间的布线、机房内的布线等。
在布线路径规划时，要考虑到布线的距离、环境因素等因素。
3. 布线材料选择：根据网络需求和布线路径，选择合适的布线材料。
例如，可以选择Cat 6或Cat 7网线作为主要的数据传输介质。
同时，应选择合适的配线架、接头和插座等设备。
4. 布线设计细节：在设计中，需要考虑布线的细节，包括线缆走向、拐弯处的半径、接头的位置和数量等。
同时，应注意布线的排列和标识，以便于维护和管理。
5. 网络设备配置：布线完成后，需要对网络设备进行配置，包括路由器、交换机、防火墙等。
同时，还需要进行网络连接的测试和调试，以确保网络的正常运行。
四、维护和管理1. 定期巡检：办公楼网络综合布线设计方案完成后，需要定期巡检网络设备和布线，以保证网络的稳定性和安全性。
2. 故障排除：如果出现网络故障，需要及时进行排除。
可以通过网络监控系统来监测网络状态，并配备相关的故障排除工具和技术人员。

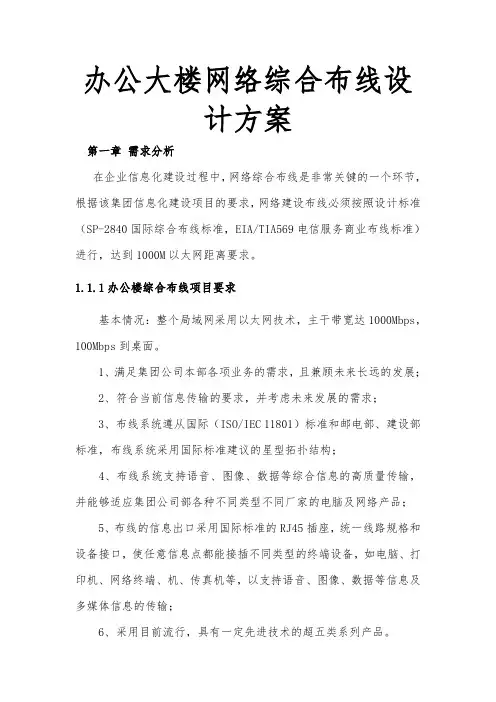

办公大楼网络综合布线设计方案
办公大楼网络综合布线设计方案第一章需求分析在企业信息化建设过程中，网络综合布线是非常关键的一个环节，根据该集团信息化建设项目的要求，网络建设布线必须按照设计标准（SP-2840国际综合布线标准，EIA/TIA569电信服务商业布线标准）进行，达到1000M以太网距离要求。
1.1.1办公楼综合布线项目要求基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，100Mbps到桌面。
1、满足集团公司本部各项业务的需求，且兼顾未来长远的发展；2、符合当前信息传输的要求，并考虑未来发展的需求；3、布线系统遵从国际（ISO/IEC 11801）标准和邮电部、建设部标准，布线系统采用国际标准建议的星型拓扑结构；4、布线系统支持语音、图像、数据等综合信息的高质量传输，并能够适应集团公司部各种不同类型不同厂家的电脑及网络产品；5、布线的信息出口采用国际标准的RJ45插座，统一线路规格和设备接口，使任意信息点都能接插不同类型的终端设备，如电脑、打印机、网络终端、机、传真机等，以支持语音、图像、数据等信息及多媒体信息的传输；6、采用目前流行，具有一定先进技术的超五类系列产品。
7、易于管理。
面板、配线架有明显标识，机房线路管理、维护方便。
1.1.2有关技术要求符合最新的国际标准ISO/IEC11801超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。
能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。
所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去.能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。
网络就易于管理。
1.2 项目设计目标兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。
办公大楼网络综合布线设计方案.
2012— 2013学年第二学期期末考试论文题目办公大楼网络综合布线设计方案学号 *********姓名刘欢欢系部电子通信工程系专业通信网络与设备班级通网111日期：2013年6月1号目录第一章需求分析1.1.1办公楼综合布线项目要求 (2)1.1.2有关技术要求 (3)1.2 项目设计目标 (3)第二章综合布线系统整体设计2.1 综合布线系统分析 (4)2.2 综合布线的特点 (4)2.3布线系统的结构 (5)2.4 综合布线设计标准 (6)2.5综合布线设计原则 (7)2.6 综合布线目标功能 (7)第三章综合布线系统详细设计3.1工作区子系统 (8)3.2水平子系统 (9)3.3管理子系统 (9)3.4设备间子系统 (11)3.5.1水平子系统布线要求 (12)3.5.2管理子系统设计建议 (13)3.6综合布线系统拓扑图 (14)3.7综合布线测试 (14)3.8各种设备价格清单 (15)办公大楼网络综合布线设计方案第一章需求分析在企业信息化建设过程中，网络综合布线是非常关键的一个环节，根据该集团信息化建设项目的要求，网络建设布线必须按照设计标准（SP-2840国际综合布线标准，EIA/TIA569电信服务商业布线标准）进行，达到1000M以太网距离要求。
1.1.1办公楼综合布线项目要求基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，100Mbps到桌面。
1、满足集团公司本部各项业务的需求，且兼顾未来长远的发展；2、符合当前信息传输的要求，并考虑未来发展的需求；3、布线系统遵从国际（ISO/IEC 11801）标准和邮电部、建设部标准，布线系统采用国际标准建议的星型拓扑结构；4、布线系统支持语音、图像、数据等综合信息的高质量传输，并能够适应集团公司内部各种不同类型不同厂家的电脑及网络产品；5、布线的信息出口采用国际标准的RJ45插座，统一线路规格和设备接口，使任意信息点都能接插不同类型的终端设备，如电脑、打印机、网络终端、电话机、传真机等，以支持语音、图像、数据等信息及多媒体信息的传输；6、采用目前流行，具有一定先进技术的超五类系列产品。
办公楼大厦综合布线设计及方案
办公楼大厦综合布线设计及方案一、需求分析1.可用性和可靠性：确保提供24小时不间断的网络和通信服务，保证办公楼内的工作正常进行。
2.扩展性：布线设计要能够满足未来可能的扩展需求。
3.灵活性：能够适应不同房间的需求，包括数据、语音和视频等多种类型的传输要求。
4.安全性：通过合理的布线设计，确保数据的安全传输，并防止信息泄漏。
二、布线系统设计1.网络布线a)主干布线：主干布线是连接楼层和房间的主要网络通道，通常采用光纤布线，以提供高速、稳定的网络连接。
主干布线需要考虑到未来扩展需求，应留有一定的冗余空间。
c)网络设备：根据办公楼规模和需求确定网络设备的数量和类型，包括交换机、路由器、防火墙等。
3.视频布线a)主干布线：主干布线是连接楼层和房间的主要视频通道，通常采用同轴电缆布线。
b)水平布线：水平布线应包括每个房间至少一个视频插座，用于连接监控摄像机等设备。
c)视频设备：根据办公楼规模和需求确定视频设备的数量和类型，包括监控摄像机、视频录像机等。
三、安全考虑1.数据安全：通过在主干布线和水平布线上采用加密技术和访问控制策略，确保敏感数据的安全传输。
2.网络安全：通过防火墙和入侵检测系统等网络安全设备，保护办公楼网络免受外部攻击。
四、未来扩展为了满足未来办公楼扩展的需求，布线设计应具备可扩展性，主干布线和水平布线应预留一定的冗余空间，以便接纳更多的工作区和设备。
同时，布线系统应预留足够的网络端口和电缆通道，以方便日后设备的增加和替换。
五、总结办公楼大厦综合布线设计及方案旨在满足大楼内各个房间、楼层之间信息传输的需求，提供稳定、可靠的网络和通信服务。
设计方案应考虑可用性、扩展性、灵活性和安全性等方面的要求，并预留一定的冗余空间和扩展余地，以适应未来的扩展需求。
此外，安全考虑也是设计方案中不可忽视的重要部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
办公楼网络综合布线设计方案1 方案概述1.1 项目总体规划1.1.1 XXX办公楼综合布线项目介绍1.1.2 XXX 办公楼综合布线项目要求基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps 100Mbps到桌面开放。
采用标准RJ45接口，兼容不同厂家的标准产品。
灵活。
水平子系统支持语音、数据，支持10Base-T、100Base-T 等。
可靠。
高品质布线系统，通过标准测试与验证，提供15年以上质保。
先进。
采用目前流行，具有一定先进技术的超五类系列产品。
易于管理。
面板、配线架有明显标识，机房线路管理、维护方便。
1.1.2.1 有关技术要求符合最新的国际标准ISO/IEC11801 超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。
能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。
所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM FDDT ISDN等网络及应用。
网络就易于管理。
1.1.2.2 国家、行业及地方标准和规范CECS90：97建筑与建筑群网络布线工程设计规范CECS89：97建筑与建筑群网络布线工程施工及验收规范GB/T 50311-2000建筑与建筑群网络布线系统工程设计规范GB/T50312-2000 建筑与建筑群网络布线系统工程验收规范YD/T926 1-2-1997 大楼通信网络布线系统行业标准1.1.2.3 国际技术标准、规范ISO/IEC 11801 ：1995 建筑物网络布线规范ETA/TIA-568A：1995 商务建筑物电信布线标准ETA/TIA 569 商务建筑物电信布线路由标准ETA/TIA-606 商务建筑物电信基础设施管理标准ETA/TIATSB67 商务建筑物电信布线测试标准EN50173 欧洲商务建筑电信布线标准1.1.2.4 卖方对所提供产品的质量保证卖方应提供产品质量、工程资质的有关证明以及产品质量的有关保证和承诺。
1.1.2.5 资料交付卖方应提供系统布线施工图、接线图、系统测试报告、布线标识、有关说明书等工程文件，以便于今后的运行维护。
1.2 项目设计目标h 兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。
h 开放性：系统应采用开放式体系结构，符合多种国际上现行的标准，对多数著名厂商的产品都是开放的，并支持所有通信协议。
h 灵活性：系统应采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的。
所有设备的开通及更改均不需改变布线线路，并可灵活多变组网。
h 可靠性：系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。
应用系统应采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证整个系统的可靠运行。
h 先进性：系统布线方式合理。
所有布线均应采用世界上最新通信标准，并为同时传输多路实时多媒体信息提供足够的余量。
h 经济性：统一考虑闭路电视系统、网络系统、通信系统和视频点播系统，统一设计，统一施工，统一管理。
避免重复劳动和设备占用。
h 可维护性：系统设计应科学合理，做到维护简单、方便。
故障影响范围尽可能小。
1.3 项目设计依据1.3.1 布线设计施工应满足的标准－ISO11801 国际建筑通用布线标准－IEEE100BASE-T100 兆以太网－CCITTISDN 综合业务数据网络标准－IEEE802.310BASE-T光纤分布数据接口( FDDI)标准-IEEE802.5 TOKEN RING网络标准1.3.2 布线设计施应满足下列安装与设计规范中国民用建筑电气设计规范( JGJ/T16-92) 智能建筑设计标准( EBD-03-95) 工业企业通信设计规范( CECS09:89) 建筑与建筑群综合布线系统工程设计规范( CECS 72:97) 建筑与建筑群综合布线系统工程施工及验收规范( CECS72:97) 电气装置安装工程施工及验收规范( GBJ23282)第二章综合布线系统2.1 综合布线系统分析综合布线是一个模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道，是智能建筑的“信息高速公路”。
它既能使语音、数据、图象设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网相连接。
2.2 综合布线的特点1、综合布线是一套标准的配线系统，综合了所有的语音、数据、图像与监控等设备。
2、综合布线对不同厂家的语音、数据设备均可兼容，且使用相同的电缆与配线架、相同的插头和模块插孔。
3、综合布线采用模块化设计，所有的接插件都是积木标准件，易于扩充及重新配置。
4、综合布线系统采用高品质的标准材料，以组合压接的方式构成一套高标准通道，所有器件均通过UL CSF及ATM认证。
5、综合布线系统属于一次性投资的项目。
2.3 综合布线的优点♦全系列产品♦开放的系统体系♦先进的互连结构♦模块化的设计♦灵活性♦管理的简易性♦扩充的方便性♦集散式的管理思想♦构建及操作费用的节省♦多厂商的支持2.4 布线系统的结构综合布线一般采用星型拓扑结构。
该结构下的每个分支子系统都是相对独立的单元，对每个分支子系统的改动都不影响其它子系统，只要改变节点连接方式就可使综合布线在星型、总线形、环型、树型等结构之间进行转换。
综合布线采用模块化的结构。
按每个模块的作用，可把它划分成6 个部分，如图所示。
这6 个部分可以概括成“一间、二区、三个子系统”，即：♦设备间♦工作区♦管理区♦水平子系统♦干线子系统♦建筑群子系统从图中可以看出，这六个部分中的每一个都相互独立，可以单独设计，单独施工更改其中一个子系统时，均不会影响其它子系统。
2.5 综合布线设计标准2.5.1 国际标准ANSI/EIA/TIA-569商业大楼路径和空间结构标准ANSI/EIA/TIA-607商业大楼接地线和耦合线标准ANSI/TIA/EIA-568商业大楼通讯布线标准ANSI/TIA/EIA-606商业大楼通讯布线结构管理标准TIA/EIA TSB-67UTP 端到端系统功能检测标准ISO11801国际商务建筑布线标准IEEE 802.3CDMA/DC 10Base5 10Base2 10BaseT 100BaseTIEEE 802.5 Token RingCDDI 铜线分布数据接口高速网络标准ATM异步传输模式2.5.2 国际标准城市住宅区和办公楼电话通信设施设计标准》《建筑与建筑群结构化布线系统设计规范》GB50311-2000 《建筑与建筑群结构化布线系统工程施工及验收规范》GB50312-2000 《工业企业通信设计规范》《中国建筑电气设计规范》《高层民用建筑设计防火规范》相关厂家产品设计、选型、施工、验收手册说明的标准2.6 综合布线设计原则♦适用性♦灵活性♦可扩展性♦模块化结构♦开放性2.7 综合布线目标功能本案结构化布线系统应达到下列目标：♦按照设计完成的结构化布线系统，将达到办公自动化的目标。
♦高度共享信息资源，预先考虑对通信设备、自动化设施和自动化设备的有效管理及这些设备的技术发展。
♦确保提高工作效率和舒适的工作环境。
♦节约资金，使大楼管理合理化，达到短期投资长期收益的目标。
♦提高管理的可扩性和易变性，适应环境变化，工作性质的多样性和复杂性。
2.8 工作区子系统工作区子系统由安装在各住户的国际标准信息插座、终端设备连接线等部分；分布在建筑物内的不同位置，全部采用国际标准EIA/TIA568B(RJ45) 插座接口，通过插座连接数据终端，以各种方式固定在用户要去的位置上。
工作区子系统的目的是为用户提供一个符合综合业务数字网(ISDN)的标准，并满足高速数据传输的需求。
2.8.1 工作区子系统信息插座安装位置确定工作区子系统信息插座安装位置主要安装在各工作区的办公位上。
信息插座的安装方式将根据实际的区域装修方式，采用表面安装、墙安装等方式，与环境相协调。
所有的面板都有标记。
标记符号表明不同特性的应用及物理位置。
国际标准EIA/TIA568B(RJ45) 线序如下表：RJ45电缆线对色标：标准568B: 1白/橙、2橙、3白/绿、4蓝、5白/蓝、6绿、7白/棕、8棕。
国际标准EIA/TIA568A(RJ45) 线序如下表：RJ45电缆线对色标：标准568A绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6 , 褐白-7 ，褐-8 ；2.9 水平子系统将工作区引至管理区子系统，它是整个布线系统的一部分，将干线子系统线路延伸到用户工作区，水平布线子系统总是处在一个楼层上，并端接在信息插座上。
2.10 垂直干线子系统垂直干线子系统由连接设备间与各层信息模块的干线构成。
其任务是将各楼层模块的信息，传递到设备间并送至最终接口。
垂直干线的设计必须满足用户当前的需求，同时又能适合用户今后的要求。
为达此目的，本方案中我们采用超五类网线，支持数据信息的传输，采用5类4对非屏蔽双绞线缆，支持语音信息的传输。
垂直干线子系统的作用是将数据语音信号从设备室间系统传输到各楼层信息模块。
系统由垂直干线及相关支撑硬件组成，提供了设备间总配线架与各楼信息模块之间的干线路由。
2.11 设备间子系统设备间子系统是整个布线系统的中心单元，设备间子系统（主配线间）由设备间中的电缆、主配线架和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来。
该子系统连接公共系统设备（如PABX）通过垂直干线分别向各楼信息模块进行配线管理。
2.12 布线系统管理方案2.12.1 信息点编号规则此布线系统中我们采用如下信息点编号规则，每个编号唯一地标识一个信息点，与一个RJ45插孔对应，也与一条水平电缆对应。
其中层号从1到12；设备类型码有两种，C表示计算机，P表示电话；信息点层内序号为每层内的信息点统一顺序编号。
此编号在下列地方用到：1. 在布线系统平面图和其他一些文档中，都用上述的编号来标识信息点。
2. 每个信息盒面板的插孔下方贴以写有上述信息点编号的标签。
3. 在配线架的标签条上用上述编号标明相应位置对应的信息点编号，并登记注册。
4. 穿线工程中，每根4 对芯电缆的两端都按上述规则标号。
2.12.2 布线系统管理文档我们提供的布线系统文档包括：V《布线系统各层平面图》可用于查信息点的分布位置，槽道的路线。
V《布线系统图》用于查各级配线架、水平电缆、垂直电缆的连接关系，水平子系统、配线架和主干电缆的器件数量、种类等。
