AT89S51单片机的硬件结构
AT89S51单片机串行口的内部结构及工作原理介绍
AT89S51单片机串行口的内部结构及工作原理介绍AT89S51单片机串行口的内部结构如下图所示。
它有两个物理上独立的接收、发送缓冲器SBUF(属于特殊功能寄存器)，可同时发送、接收数据。
发送缓冲器只能写入不能读出，接收缓冲器只能读出不能写入，两个缓冲器共用一个特殊功能寄存器字节地址(99H)。
串行口的控制寄存器共有两个：特殊功能寄存器SCON 和PCON。
下面介绍这两个特殊功能寄存器各位的功能。
1、串行口控制寄存器SCON串行口控制寄存器SCON，字节地址988H，可位寻址，位地址为98H～9FH。
SCON的格式如下图所示。
下面介绍SCON中各位的功能。
(1) SM0、SMl：串行口4种工作方式选择位。
SM0、SM1两位的编码所对应的4种工作方式见下表。
表串行口的4种工作方式(2) SM2：多机通信控制位。
因为多机通信是在方式2和方式3下进行的，因此SM2位主要用于方式2或方式3中。
当串行口以方式2或方式3接收时，如果SM2=1，则只有当接收到的第9位数据(RB8)为1时，才使RI置l，产生中断请求，并将接收到的前8位数据送人SBUF;当接收到的第9位数据(RB8)为0时，则将接收到的前8位数据丢弃。
而当SM2=0时，则不论第9位数据是l还是0，都将前8位数据送入SBUF中，并使RI置1，产生中断请求。
在方式1时，如果SM2=1，则只有收到有效的停止位时才会激活RI。
在方式0时，SM2必须为0。
(3)REN：允许串行接收位。
由软件置1或清0。
REN=1，允许串行口接收数据。
REN=O，禁止串行口接收数据。
(4)TB8：发送的第9位数据。
在方式2和方式3时，TB8是要发送的第9位数据，其值由软件置l或清O。
在双机串行通信时，TB8一般作为奇偶校验位使用;在多机串行通信中用来表示主机发送的是地址帧还是数据帧，TB8=1为地址帧，TB8=0为数据帧。
(5) RB8：接收的第9位数据。
工作在方式2和方式3时，RB8存放接收到的第9位数据。

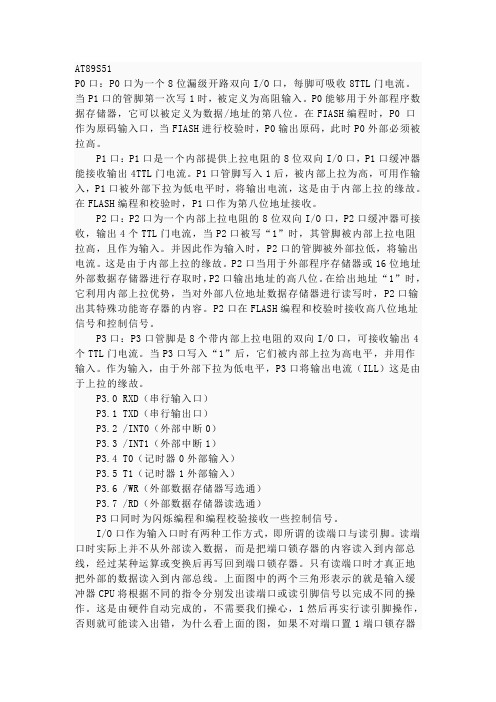

AT89S51
AT89S51P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。
当P1口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
在FLASH编程和校验时，P1口作为第八位地址接收。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。
并因此作为输入时，P2口的管脚被外部拉低，将输出电流。
这是由于内部上拉的缘故。
P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。
在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。
P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。
当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。
作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。
P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2 /INT0（外部中断0）P3.3 /INT1（外部中断1）P3.4 T0（记时器0外部输入）P3.5 T1（记时器1外部输入）P3.6 /WR（外部数据存储器写选通）P3.7 /RD（外部数据存储器读选通）P3口同时为闪烁编程和编程校验接收一些控制信号。
I/O口作为输入口时有两种工作方式，即所谓的读端口与读引脚。
第2章 AT89S51单片机原理与基本应用系统
单片机实用教程第2章AT89S51单片机原理与基本应用系统本章主要内容1、单片机的内部结构与引脚功能2、单片机存储器空间配臵与功能3、汇编语言指令格式与内部RAM的操作指令4、单片机I/O输入输出端口结构及工作原理5、单片机基本应用系统一、AT89S51单片机内部结构（1）一个8位的CPU；（2）一个片内振荡器及时钟电路；（3）4KB的Flash ROM；（4）128B的内部RAM（5）可扩展64KB外部ROM和外部RAM的控制电路；（6）两个十六位的定时/计数器；（7）26个特殊功能寄存器（双数据指针）；（8）4个8位的并行口；（9）一个全双工的串行口；（10）5个中断源，两个外部中断，三个内部中断；（11）内部硬件看门狗电路；（12）一个SPI串行接口，用于芯片的在系统编程（ISP）。
1、电源VCC （P40）——芯片电源，接+5V 。
VSS （P20）——接电源地。
二、AT89S51单片机引脚功能2、时钟XTAL1（P19）——晶体振荡电路的反相器输入端XTAL2（P18）——晶体振荡电路的反相器输出端。
使用内部振荡电路时，该引脚外接石英晶体和补偿电容。
使用外部振荡输入时从XTAL2输入，此时XTAL1需接地。
3、控制控制引脚有4个，先学习其中的两个。
（1）RST/VPD——复位/备用电源RST复位功能是单片机正常工作必不可少的，因为复位可以使单片机从程序的开头运行，使单片机按照人们设计的程序运行，在单片机系统上电开始工作，或单片机系统由于外界干扰偏离正常运行，都需要复位。
AT89S51单片机是高电平复位，只要在该引脚上一段时间（两个机器周期以上）的高电平，单片机就复位。
在正常运行程序时该引脚为低电平。
VPD功能是在VCC掉电情况下，该引脚接备用电源，向片内的RAM供电，使RAM中的数据不丢失。
3、控制（2）EA/VPP——内外ROM选择/EPROM编程电源在通常的应用中EA功能是作为内部和外部ROM的选择端。
第2章AT89S51单片机硬件结构
TXD
INT0 INT1 T0 T1 WR RD
串行数据发送
外部中断 0 申请 外部中断 1 申请 定时器/计数器 0 计数输入 定时器/计数器 1 计数输入 外部RAM写选通 外部RAM读选通
11
控制信号引脚
RST/VPD（9引脚）：RST为复位信号输入端。
当RST端保持2个机器周期以上高电平时，单片机完成复位操作。 第二功能VPD为内部RAM的备用电源输入端。当主电源VCC发生 断电，降到一定电压值时，可通过VPD为单片机内部RAM提供电 源，以保护片内RAM中的信息不丢失，上电后能继续正常运行。 ALE / PROG （30引脚） ： ALE为地址锁存允许信号 在系统扩展时，ALE用于控制把P0口输出的低8位地址送入锁存 器锁存起来，以实现低8位地址和数据的分时传送。
CPU是单片机内部的核心部件，完成运算和控制操作。包括运 算器、控制器以及若干寄存器等部件组成
运算器
以算术逻辑单元ALU为核心，加上累加器ACC、寄存器B、暂存器 TMP1和TMP2、 程序状态寄存器PSW、十进制调整电路及专门用
于位操作的布尔处理机组成的。
功能：实现数据的算术逻辑运算，位变量处理和数据传送操作。
可编程I/O
内中断
外中断 控制
并行口
4
89S51单片机的基本组成 一个8位 的微处理器CPU。 片内数据存储器(RAM128B/256B）:
用以存放可以读/写的数据，如运算的中间结果、最终 结果以及欲显示的数据等。
片内程序存储器Flash ROM（4KB/8KB）:
用以存放程序、一些原始数据和表格。但有一些单
片机内部不带ROM/EPROM，如8031、8032、80C31等。
第2章 AT89S51单片机系统结构和
技术凝聚实力 专业创新出版
2.2.1 8051结构
如图所示为8031、8051、8751的内部总体结构，该结构按功能可划分为8个组成部 分，它们是通过片内单一总线连接起来的。 微处理器（CPU）； 数据存储器（RAM）； 程序存储器（ROM/EPROM）； 特殊功能寄存器（SFR）； I/O口； 串行口； 定时器/计数器及中断系统。
当AT89S51工作于节电模式时，CPU进入睡眠模式，但是 所有的端口仍然保持工作状态。节电模式能够通过软件 进入，在这个模式下，所有的内存数据和特殊功能寄存 器的值均保持不变。节电模式能够被任何使能的中断和 硬件复位所结束。 当节电模式是由于硬件复位结束时，程序将从其进入节 电模式的指令继续执行，为了避免在外部引脚有不可预 测的输出，最好不要将写外部端口操作和读取外部内存 放在节电模式指令后的下一步操作。
技术凝聚实力 专业创新出版
2.2.4 特殊寄存器组（SFR）
AT89S51单片机中的特殊功能寄存器（SFR）是非常重要 的内存单元，对于单片机的工程技术人员来说，理解了 SFR也就基本掌握了AT89S51单片机。 AT89S51单片机的SFR包括内部的I/O口锁存器、累加器、 定时器、串行口、中断等各种控制寄存器和状态寄存器， 共26个SFR，它们离散地分布在80H~0FFH的SFR地址空间 内，其余空缺内存位置为保留空间，为将来单片机内核 升级使用，特殊功能寄存器名及对应的地址
SP是一个8为的SFR，它用来指示出堆栈顶部在内部RAM 块中的位置。系统复位后SP的值为07H，若不对SP设置 初值，则堆栈在08H开始的区域，为了不占用工作寄存 器R0～R7的地址，一般在编程时应设置SP的初值。 数据进入堆栈前，SP加1（成为压栈）；数据从堆栈中 取出（成为出栈）后，SP减1。
《单片机原理及接口技术(第2版)张毅刚》第2章习题及答案
《单片机原理及接口技术》（第2版）人民邮电出版社第2章 AT89S51单片机的片内硬件结构思考题及习题21．在AT89S51单片机中，如果采用6MHz晶振，一个机器周期为。
答：2µs2．AT89S51单片机的机器周期等于个时钟振荡周期。
答：123．内部RAM中，位地址为40H、88H的位，该位所在的字节地址分别为和。
答：28H，88H4．片内字节地址为2AH单元最低位的位地址是；片内字节地址为88H单元的最低位的位地址为。
答：50H，A8H5．若A中的内容为63H，那么，P标志位的值为。
答：06．AT89S51单片机复位后，R4所对应的存储单元的地址为，因上电时PSW= 。
这时当前的工作寄存器区是组工作寄存器区。
答：04H，00H，0。
7. 内部RAM中，可作为工作寄存器区的单元地址为 H～ H。
答：00H，1FH8. 通过堆栈操作实现子程序调用时，首先要把的内容入栈，以进行断点保护。
调用子程序返回指令时，再进行出栈保护，把保护的断点送回到，先弹出的是原来中的内容。
答：PC, PC，PCH9．AT89S51单片机程序存储器的寻址范围是由程序计数器PC的位数所决定的，因为AT89S51单片机的PC是16位的，因此其寻址的范围为 KB。
答：6410．判断下列说法是否正确？A．使用AT89S51单片机且引脚EA=1时，仍可外扩64KB的程序存储器。
错B．区分片外程序存储器和片外数据存储器的最可靠的方法是看其位于地址范围的低端还是高端。
错C．在AT89S51单片机中，为使准双向的I/O口工作在输入方式，必须事先预置为1。
对D．PC可以看成是程序存储器的地址指针。
对11．判断下列说法是否正确？A．AT89S51单片机中特殊功能寄存器（SFR）占用片内RAM的部份地址。
对B．片内RAM的位寻址区，只能供位寻址使用，而不能进行字节寻址。
错C．AT89S51单片机共有26个特殊功能寄存器，它们的位都是可用软件设置的，因此，是可以进行位寻址的。
(完整版)AT89S51单片机简介
一、AT89S51单片机简介AT89S51 为 ATMEL 所生产的可电气烧录清洗的 8051 相容单芯片,其内部程序代码容量为4KB(一）、AT89S51主要功能列举如下:1、为一般控制应用的 8 位单芯片2、晶片内部具时钟振荡器(传统最高工作频率可至 12MHz）3、内部程式存储器（ROM）为 4KB4、内部数据存储器（RAM）为 128B5、外部程序存储器可扩充至 64KB6、外部数据存储器可扩充至 64KB7、32 条双向输入输出线，且每条均可以单独做 I/O 的控制8、5 个中断向量源9、2 组独立的 16 位定时器Array10、1 个全多工串行通信端口11、8751 及 8752 单芯片具有数据保密的功能12、单芯片提供位逻辑运算指令（二)、AT89S51各引脚功能介绍：VCC：AT89S51 电源正端输入，接+5V。
VSS：电源地端。
XTAL1：单芯片系统时钟的反相放大器输入端。
XTAL2:系统时钟的反相放大器输出端,一般在设计上只要在 XTAL1 和 XTAL2 上接上一只石英振荡晶体系统就可以动作了，此外可以在两引脚与地之间加入一 20PF 的小电容，可以使系统更稳定，避免噪声干扰而死机。
RESET：AT89S51的重置引脚，高电平动作，当要对晶片重置时，只要对此引脚电平提升至高电平并保持两个机器周期以上的时间，AT89S51便能完成系统重置的各项动作，使得内部特殊功能寄存器之内容均被设成已知状态，并且至地址0000H处开始读入程序代码而执行程序。
EA/Vpp：”EA”为英文”External Access”的缩写,表示存取外部程序代码之意，低电平动作，也就是说当此引脚接低电平后，系统会取用外部的程序代码（存于外部EPROM中）来执行程序。
因此在8031及8032中，EA引脚必须接低电平，因为其内部无程序存储器空间.如果是使用 8751 内部程序空间时,此引脚要接成高电平。
此外,在将程序代码烧录至8751内部EPROM时，可以利用此引脚来输入21V的烧录高压（Vpp）.ALE/PROG:ALE是英文”Address Latch Enable"的缩写，表示地址锁存器启用信号。
第2章 AT89S51单片机硬件结构
P3 P2
10
2. 2 AT89S51单片机的引脚与功能
11
2. 2 AT89S51单片机的引脚与功能
总结：外ROM占用单片机的三个控制脚
外RAM借用P3.6/WR P3.7/RD 做写读信号输出脚 逻辑符号
vcc vss P1 P3 晶振
P0 P2
DBUS/ABUS分时复用 ABUS高8位 （16地址线、8数据线）
25
2.4 AT89S51存储器的结构
三.区别四空间地址的三种方法 1.用/EA区别内外ROM /EA=0时（接地），CPU从外ROM取指执行（内ROM）不用 /EA=1时（接+5V），CPU从内ROM取指执行，但当地址>4KB 时，转而从外ROM取指执行（前4K浪费掉） 2.三种不同指令，使CPU分别指向（访问）四个不同的地址空 间之一 ①CPU—内RAM 使用MOV指令：使用8位地址码； 该指令不产生外部读写信号 ②CPU—外RAM 使用MOVX指令；一般使用16位地址码 该指令产生读/写信号之一 P3.6/WR—写外RAM P3.7/RD—读外RAM
控制器
振荡器
XTAL1 OSC C1 C2 XTAL2
P3口驱动器
P1口驱动器
P3口 锁存器
P1口 锁存器
I/O口
P3.0~P3.7 P1.0~P1.7
13
2. 3 AT89S51的CPU
中央处理器（CPU）
CPU由运算器和控制器组成，它是单片机的核心，完成 运算和控制操作。 一. 运算器 运算器：运算器的核心是ALU 另外三个：ACC.B.PSW 功能： 1.ALU可完成 + - * / —四则 与、或、非、异或—逻辑 其他：加1、减1、比较、移位
AT89S51单片机的硬件结构
2．时钟引脚
（1）XTAL1（19脚）：如果采用外接晶体振荡器时，此 引脚应接地。
（2）XTAL2（18脚）：接外部晶体的另一端。 2.2.2 控制引脚 提供控制信号，有的引脚还具有复用功能。
(1) RST/VPD(9脚)：复位与备用电源。
第2章 AT89S51单片机的硬件结构
2.1 AT89S51单片机片内部结构
各功能部件介绍：
1.CPU（微处理器） 8位微处理器 2.数据存储器（RAM） 片内为128个字节 3.程序存储器 AT89S51 4KB Flash ROM 4.中断系统 6个中断源、2级优先级； 5.定时器/计数器 2个可编程的16位定时器/计数器 6. 串行口 1个全双工的异步串行口，四种工作方式。
2.5.3 P2端口 字节地址为A0H，位地址A0H～A7H。
在实际应用中，因为P2口用于提供高位地址，有 一个多路转接开关MUX。但MUX的一个输入端不再是 “地址/数据”，而是单一的“地址”，因为P2口只作 为地址线使用。 当P2口用作为地址线使用时，多路转接开关应接 向“地址”端。正因为只作为地址线使用，口的输出 用不着是三态的，所以，P2口也是一个准双向口。 P2口也可作为通用I/O口使用，这时，多路转接开 关接向锁存器Q端。
44只引脚方形封装方式（4只无用）
40只引脚按功能分为3类：
（1）电源及时钟引脚: Vcc、Vss；XTAL1、XTAL2。
（2）控制引脚： PSEN*、EA* 、ALE、RESET （即 RST）。 （3）I/O口引脚：P0、P1、P2、P3，为4个8位I/O口 的外部引脚。
2.2.1 电源及时钟引脚
AT89S51单片机的定时器和计数器
各位的功能说明： TF1（TCON.7, 8FH位）----T1溢出标志位。 TF0（TCON.5, 8DH位）----T0溢出标志位。 TR1（TCON.6, 8EH位）----T1运行控制位。 0：关闭T1；1：启动T1运行。 TR0（TCON.4, 8CH位）----T0运行控制位。 0：关闭T0；1：启动T0运行。
4、方式3（M1M0=11）：
• • • • T0分成2个8位定时器：TL0定时/计数器和TH0定时器； TL0占用T0控制位：C/T，TR0，GATE； TH0占用T1控制位：TR1、TF1； T1不能使用方式3工作，常作串口的波特率发生器使用。
振荡器 fosc
T0处于方式3时， T1可定为方式0、方式1和方式2，用来作 为串行口的波特率发生器，或不需要中断的场合。
二、 定时器工作方式：
由方式选择位M1、M0设定。
1、方式0（M1M0=00）：
13位定时/计数器。THx8位和TLx低5位组成加1计数器。 计数外部脉冲个数：1～8192(213) 定时时间(若T=1s)：1s～8.19ms
fosc
T=12/fosc
2、方式1（M1M0=01）：
16位定时/计数器。 THx8位和TLx8位组成16位加1计数器。
T=12/fosc 计数外部脉冲个数：1～65536(216) 定时时间(若T=1s)：1s～(65536×T=65.54ms)
振荡器
fosc ÷12
（定时） C/T=0 C/T=1 （记数）启 控 动 制
Tx引脚 TRx GATE INTx 1 ≥1
D15 D8D7 D0 加1 THx TLx （8位） 溢出 脉冲 （8位）
；开Tx中断
；启动Tx定时器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（6）串行口 1个全双工的异步串行口，4种工作方式。可进行串行通信，扩展并行I/O口
，可与多个单片机构成多机系统。 （7）P0口、P1口、P2口和P3口
4个8位并行I/O口。 （8）特殊功能寄存器（SFR）
共有32个特殊功能寄存器，用于CPU对片内各外设部件进行管理、控制和监 视。特殊功能寄存器实际上是片内各外设部件的控制寄存器和状态寄存器，这 些特殊功能寄存器映射在片内RAM区的80H～FFH的地址区间内。 （9）1个看门狗定时器WDT
（3）ALE/PROG*（Address Latch Enable/PROGramming，30脚） ALE为地址锁存控制信号端，为第一功能。
（4）PSEN*（Program Strobe ENable，29脚） 片外程序存储器读选通信号，低电平有效。
Байду номын сангаас
（三）并行I/O口引脚 （1）P0口：P0.7～P0.0引脚 为漏极开路的8位并行双向I/O口。
图2-1 AT89S52单片机片内结构
AT89S52单片机的硬件组成
下面介绍图2-1中片内各功能部件。 （1）CPU（微处理器） 8位的CPU，与通用CPU基本相同，同样包括了运算器和控制器两大部分，还有面向 控制的位处理功能。 （2）数据存储器（RAM） 片内为为256B，片外最多可扩64KB。片内256B的RAM以高速RAM的形式集成，可加快 单片机运行的速度和降低功耗。 （3）程序存储器（Flash ROM）
综上所述，P0口可作为总线口，为双向口。作为通用的I/O口使用时，为准双 向口，这时需加上拉电阻。P1口、P2口、P3口均为准双向口。
并行I/O口引脚
并行I/O口引脚
综上所述，P0口可作为总线口，为双向口。作为通用的I/O 口使用时，为准双向口，这时需加上拉电阻。P1口、P2口、P3 口均为准双向口。
注意：准双向口与双向口的差别。准双向口仅有两个状态 。而P0口作为总线使用，口线内无上拉电阻，处于高阻“悬浮 ”态。故P0口为双向三态I/O口。
为什么P0口要有高阻“悬浮”态？ 准双向I/O口则无高阻的“悬浮”状态。
2.3 AT89S52单片机的CPU
CPU由运算器和控制器构成 （一）运算器 对操作数进行算术、逻辑和位操作运算。主要包括算术逻辑运算
当单片机由于干扰而使程序陷入死循环或跑飞状态时，可引起单片机复位， 使程序恢复正常运行。
2.2 AT89S52的引脚功能
(a)DIP封装的引脚分布（40引脚
(b) PLCC封装的引脚分布（44引脚）
引脚按其功能可分为如下3类：
（1）电源及时钟引脚—VCC、VSS；XTAL1、XTAL2。 （2）控制引脚— PSEN*、ALE/PROG*、EA* /VPP、RST （3）I/O口引脚——P0、P1、P2、P3，为4个8位I/O口
当AT89S52扩展外部存储器及I/O接口芯片时，P0口为分时复用的低8位地 址/数据总线。在向P0口写入“1”后就成为高阻态的输入口。
当P0口作为通用I/O口使用时，需外加上拉电阻，这时为准双向口。 （2）P1口：P1.7～P1.0引脚 准双向I/O口，具有内部上拉电阻，可驱动4个LS型TTL负载。 （3）P2口：P2.7～P2.0引脚
有如下功能部件和特性： （1）8位微处理器（CPU）； （2）数据存储器（256B RAM）； （3）程序存储器（8KB Flash ROM）； （4）4个8位可编程并行I/O口（P0口、P1口、P2口和P3口）； （5）1个全双工的异步串行口； （6）3个可编程的16位定时器/计数器（T0、T1和T2）； （7）1个看门狗定时器； （8）中断系统具有6个中断源、6个中断向量； （9）特殊功能寄存器（SFR）32个； （10）低功耗模式有空闲模式和掉电模式，且具有掉电模式下的中断恢复模式； （11）3个程序加密锁定位。
第2章 AT89S52单片机的硬件结构
本章知识点
AT89S52单片机的硬件组成 中央处理器CPU AT89S52单片机存储器及存储空间 并行输入/输出接口 时钟电路与时序 复位操作与复位电路
2.1 AT89S52单片机的硬件组成
片内硬件组成结构如图2-1所示。把作为控制应用所必需的基本功能部件都集成在一个尺 寸有限的集成电路芯片上。
（一）电源及时钟引脚
1．电源引脚 （1）VCC（40脚）：+5V电源。 （2）VSS（20脚）：数字地。 2．时钟引脚 （1）XTAL1（19脚）：片内振荡器反相放大器和时钟发生器电路输入端。用片
内振荡器时，该脚接外部石英晶体和微调电容。外接时钟源时，该脚接外部 时钟振荡器的信号。 （2）XTAL2（18脚）：片内振荡器反相放大器的输出端。当使用片内振荡器， 该脚连接外部石英晶体和微调电容。当使用外部时钟源时，本脚悬空。
（二）控制引脚 （1）RST (RESET，9脚) 复位信号输入，在引脚加上持续时间大于2个机器周期的高电平，可使单片机复
位。正常工作，此脚电平应 ≤ 0.5V。 （2） EA*/VPP (Enable Address/Voltage Pulse of Programing，31脚)
EA*：引脚第一功能：外部程序存储器访问允许控制端。
准双向I/O口，引脚内部接有上拉电阻，可驱动4个LS型TTL负载。 当AT89S52访问外部存储器及I/O口时，P2口作为高8位地址总线使用，输 出高8位地址。 当P2口不作为高8位地址总线时，可作为通用的I/O口使用。
（4）P3口：P3.7～P3.0 准双向I/O口，具有内部上拉电阻。 P3口的第一功能是作为通用的I/O口使用，可驱动4个LS型TTL负载。 P3口还可提供第二功能。第二功能定义见表2-1，应熟记。
用来存储程序。AT89S52 片内有8KB的Flash存储器；如果片内程序存储器容量 不够，片外最多可外扩至64KB程序存储器，即“片内+片外”的程序存储器总容量 不超过64KB。 （4）定时器/计数器：片内有3个16位的定时器/计数器，具有4种工作方式。 （5）中断系统：具有6个中断源，2级中断优先权。
