材料科学基础习题及答案
材料科学基础习题及答案
习题课一、判断正误正确的在括号内画“√”，错误的画“×”1、金属中典型的空间点阵有体心立方、面心立方和密排六方三种。
2、位错滑移时，作用在位错线上的力F的方向永远垂直于位错线并指向滑移面上的未滑移区。
3、只有置换固溶体的两个组元之间才能无限互溶，间隙固溶体则不能。
4、金属结晶时，原子从液相无序排列到固相有序排列，使体系熵值减小，因此是一个自发过程。
5、固溶体凝固形核的必要条件同样是ΔG＜0、结构起伏和能量起伏。
6三元相图垂直截面的两相区内不适用杠杆定律。
7物质的扩散方向总是与浓度梯度的方向相反。
8塑性变形时，滑移面总是晶体的密排面，滑移方向也总是密排方向。
9．晶格常数是晶胞中两相邻原子的中心距。
10．具有软取向的滑移系比较容易滑移，是因为外力在在该滑移系具有较大的分切应力值。
11．面心立方金属的滑移面是｛１１０｝滑移方向是〈１１１〉。
12．固溶强化的主要原因之一是溶质原子被吸附在位错附近，降低了位错的易动性。
13．经热加工后的金属性能比铸态的好。
14．过共析钢的室温组织是铁素体和二次渗碳体。
15．固溶体合金结晶的过程中，结晶出的固相成份和液相成份不同，故必然产生晶内偏析。
16．塑性变形后的金属经回复退火可使其性能恢复到变形前的水平。
17．非匀质形核时液体内部已有的固态质点即是非均匀形核的晶核。
18.目前工业生产中一切强化金属材料的方法都是旨在增大位错运动的阻力。
19、铁素体是α-Fe中的间隙固溶体，强度、硬度不高，塑性、韧性很好。
20、体心立方晶格和面心立方晶格的金属都有12个滑移系，在相同条件下,它们的塑性也相同。
21、珠光体是铁与碳的化合物，所以强度、硬度比铁素体高而塑性比铁素体差。
22、金属结晶时，晶粒大小与过冷度有很大的关系。
过冷度大，晶粒越细。
23、固溶体合金平衡结晶时，结晶出的固相成分总是和剩余液相不同，但结晶后固溶体成分是均匀的。
24、面心立方的致密度为0.74，体心立方的致密度为0.68，因此碳在γ-Fe(面心立方)中的溶解度比在α-Fe（体心立方）的小。
材料科学基础习题及答案

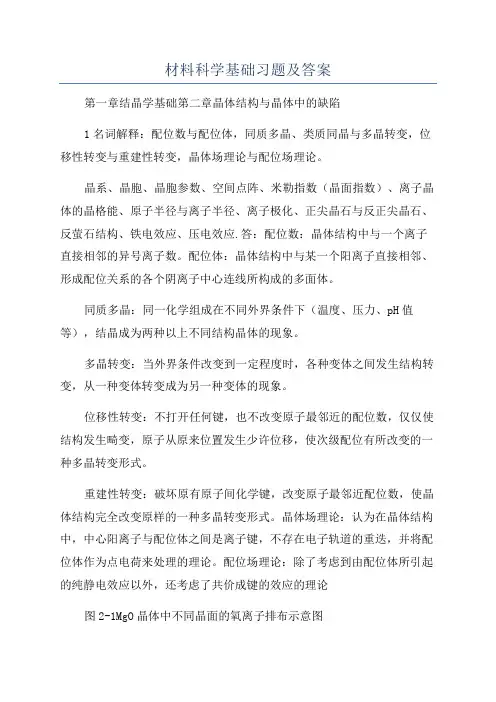

材料科学基础习题及答案第一章结晶学基础第二章晶体结构与晶体中的缺陷1名词解释：配位数与配位体，同质多晶、类质同晶与多晶转变，位移性转变与重建性转变，晶体场理论与配位场理论。
晶系、晶胞、晶胞参数、空间点阵、米勒指数（晶面指数）、离子晶体的晶格能、原子半径与离子半径、离子极化、正尖晶石与反正尖晶石、反萤石结构、铁电效应、压电效应.答：配位数：晶体结构中与一个离子直接相邻的异号离子数。
配位体：晶体结构中与某一个阳离子直接相邻、形成配位关系的各个阴离子中心连线所构成的多面体。
同质多晶：同一化学组成在不同外界条件下（温度、压力、pH值等），结晶成为两种以上不同结构晶体的现象。
多晶转变：当外界条件改变到一定程度时，各种变体之间发生结构转变，从一种变体转变成为另一种变体的现象。
位移性转变：不打开任何键，也不改变原子最邻近的配位数，仅仅使结构发生畸变，原子从原来位置发生少许位移，使次级配位有所改变的一种多晶转变形式。
重建性转变：破坏原有原子间化学键，改变原子最邻近配位数，使晶体结构完全改变原样的一种多晶转变形式。
晶体场理论：认为在晶体结构中，中心阳离子与配位体之间是离子键，不存在电子轨道的重迭，并将配位体作为点电荷来处理的理论。
配位场理论：除了考虑到由配位体所引起的纯静电效应以外，还考虑了共价成键的效应的理论图2-1MgO晶体中不同晶面的氧离子排布示意图2面排列密度的定义为：在平面上球体所占的面积分数。
（a）画出MgO（NaCl型）晶体（111）、（110）和（100）晶面上的原子排布图；（b）计算这三个晶面的面排列密度。
解：MgO晶体中O2-做紧密堆积，Mg2+填充在八面体空隙中。
（a）（111）、（110）和（100）晶面上的氧离子排布情况如图2-1所示。
（b）在面心立方紧密堆积的单位晶胞中，a022r（111）面：面排列密度=2r2/4r23/2/2/230.907（110）面：面排列密度=2r2/4r22r/420.555 222r/40.785（100）面：面排列密度=2r2/3、已知Mg2+半径为0.072nm，O2-半径为0.140nm，计算MgO晶体结构的堆积系数与密度。
材料科学基础试题及答案
材料科学基础试题及答案第⼀章原⼦排列与晶体结构1. fcc 结构的密排⽅向是，密排⾯是，密排⾯的堆垛顺序是，致密度为，配位数是 ,晶胞中原⼦数为，把原⼦视为刚性球时，原⼦的半径r 与点阵常数a 的关系是；bcc 结构的密排⽅向是，密排⾯是 ,致密度为 ,配位数是 ,晶胞中原⼦数为，原⼦的半径r 与点阵常数a 的关系是；hcp 结构的密排⽅向是，密排⾯是，密排⾯的堆垛顺序是，致密度为，配位数是 ,，晶胞中原⼦数为，原⼦的半径r 与点阵常数a 的关系是。
2. Al 的点阵常数为，其结构原⼦体积是，每个晶胞中⼋⾯体间隙数为，四⾯体间隙数为。
3. 纯铁冷却时在912ε发⽣同素异晶转变是从结构转变为结构，配位数，致密度降低，晶体体积，原⼦半径发⽣。
4. 在⾯⼼⽴⽅晶胞中画出）（211晶⾯和]211[晶向，指出﹤110﹥中位于（111）平⾯上的⽅向。
在hcp 晶胞的（0001）⾯上标出）（0121晶⾯和]0121[晶向。
5. 求]111[和]120[两晶向所决定的晶⾯。
6 在铅的（100）平⾯上，1mm 2有多少原⼦？已知铅为fcc ⾯⼼⽴⽅结构，其原⼦半径R=×10-6mm 。
第⼆章合⾦相结构⼀、填空1）随着溶质浓度的增⼤，单相固溶体合⾦的强度，塑性，导电性，形成间隙固溶体时，固溶体的点阵常数。
2）影响置换固溶体溶解度⼤⼩的主要因素是（1）；（2）；（3）；（4）和环境因素。
3）置换式固溶体的不均匀性主要表现为和。
4）按照溶质原⼦进⼊溶剂点阵的位置区分，固溶体可分为和。
5）⽆序固溶体转变为有序固溶体时，合⾦性能变化的⼀般规律是强度和硬度，塑性，导电性。
6）间隙固溶体是，间隙化合物是。
⼆、问答1、分析氢，氮，碳，硼在?-Fe 和?-Fe 中形成固溶体的类型，进⼊点阵中的位置和固溶度⼤⼩。
已知元素的原⼦半径如下：氢：，氮：，碳：，硼：，?-Fe ：，?-Fe ：。
2、简述形成有序固溶体的必要条件。
第三章纯⾦属的凝固1. 填空1. 在液态纯⾦属中进⾏均质形核时，需要起伏和起伏。
材料科学基础习题与答案
第一章 原子排列与晶体结构1. fcc 结构的密排方向是 ，密排面是 ，密排面的堆垛顺序是 ，致密度为 ，配位数是 ,晶胞中原子数为 ，把原子视为刚性球时，原子的半径r 与点阵常数a 的关系是 ；bcc 结构的密排方向是 ，密排面是 ,致密度为 ,配位数是 ,晶胞中原子数为 ，原子的半径r 与点阵常数a 的关系是 ；hcp 结构的密排方向是 ，密排面是 ，密排面的堆垛顺序是 ，致密度为 ，配位数是 ,晶胞中原子数为 ，原子的半径r 与点阵常数a 的关系是 。
2. Al 的点阵常数为0.4049nm ，其结构原子体积是 ，每个晶胞中八面体间隙数为 ，四面体间隙数为 。
3. 纯铁冷却时在912ε 发生同素异晶转变是从 结构转变为 结构，配位数 ，致密度降低 ，晶体体积 ，原子半径发生 。
4. 在面心立方晶胞中画出）（211晶面和]211[晶向，指出﹤110﹥中位于（111）平面上的方向。
在hcp 晶胞的（0001）面上标出）（0121晶面和]0121[晶向。
5. 求]111[和]120[两晶向所决定的晶面。
6 在铅的（100）平面上，1mm 2有多少原子？已知铅为fcc 面心立方结构，其原子半径R=0.175×10-6mm 。
第二章 合金相结构一、 填空1） 随着溶质浓度的增大，单相固溶体合金的强度 ，塑性 ，导电性 ，形成间隙固溶体时，固溶体的点阵常数 。
2） 影响置换固溶体溶解度大小的主要因素是（1） ；（2） ；（3） ；（4） 和环境因素。
3） 置换式固溶体的不均匀性主要表现为 和 。
4） 按照溶质原子进入溶剂点阵的位置区分，固溶体可分为 和 。
5） 无序固溶体转变为有序固溶体时，合金性能变化的一般规律是强度和硬度 ，塑性 ，导电性 。
6）间隙固溶体是 ，间隙化合物是 。
二、 问答1、 分析氢，氮，碳，硼在α-Fe 和γ-Fe 中形成固溶体的类型，进入点阵中的位置和固溶度大小。
已知元素的原子半径如下：氢：0.046nm ，氮：0.071nm ，碳：0.077nm ，硼：0.091nm ，α-Fe ：0.124nm ，γ-Fe ：0.126nm 。
材料科学基础试题及答案
材料科学基础试题及答案一、单项选择题（每题2分，共20分）1. 材料科学中，材料的基本组成单元是（）。
A. 分子B. 原子C. 离子D. 电子答案：B2. 金属的塑性变形主要是通过（）来实现的。
A. 弹性变形B. 位错运动C. 相变D. 断裂答案：B3. 在材料科学中，硬度的定义是（）。
A. 材料抵抗变形的能力B. 材料抵抗磨损的能力C. 材料抵抗压缩的能力D. 材料抵抗拉伸的能力答案：B4. 材料的热处理过程中，淬火的主要目的是（）。
A. 提高硬度B. 增加韧性C. 减少变形D. 提高导电性答案：A5. 以下哪种材料不属于复合材料？A. 碳纤维增强塑料B. 钢筋混凝土C. 不锈钢D. 玻璃钢答案：C二、填空题（每空1分，共20分）1. 材料的强度是指材料在受到______作用时，抵抗______的能力。
答案：外力；破坏2. 材料的断裂韧性是指材料在______条件下，抵抗______的能力。
答案：裂纹存在；断裂3. 材料的疲劳是指材料在______作用下，经过______循环后发生断裂的现象。
答案：交变应力；多次4. 材料的导热性是指材料在______条件下，抵抗______的能力。
答案：温度梯度；热量传递5. 材料的电导率是指材料在单位电场强度下，单位时间内通过单位面积的______。
答案：电荷量三、简答题（每题10分，共30分）1. 简述材料的弹性模量和屈服强度的区别。
答案：弹性模量是指材料在弹性范围内，应力与应变的比值，反映了材料抵抗形变的能力。
屈服强度是指材料在受到外力作用下，从弹性变形过渡到塑性变形时的应力值，反映了材料抵抗塑性变形的能力。
2. 描述材料的疲劳破坏过程。
答案：材料的疲劳破坏过程通常包括三个阶段：裂纹的萌生、裂纹的扩展和最终断裂。
在交变应力作用下，材料内部的微裂纹逐渐扩展，当裂纹扩展到一定程度，材料无法承受继续增加的应力时，就会发生断裂。
3. 什么是材料的热处理？请列举几种常见的热处理方法。
材料科学基础试题及答案
材料科学基础试题及答案一、名词解释（每题5分，共25分）1. 晶体缺陷2. 扩散3. 塑性变形4. 应力5. 比热容二、选择题（每题2分，共20分）1. 下列哪种材料属于金属材料？A. 玻璃B. 塑料C. 陶瓷D. 铜2. 下列哪种材料属于陶瓷材料？A. 铁B. 铝C. 硅酸盐D. 聚合物3. 下列哪种材料属于高分子材料？A. 玻璃B. 钢铁C. 聚乙烯D. 陶瓷4. 下列哪种材料属于半导体材料？A. 铜B. 铝C. 硅D. 铁5. 下列哪种材料属于绝缘体？A. 铜B. 铝C. 硅D. 玻璃三、简答题（每题10分，共30分）1. 请简述晶体结构的基本类型及其特点。
2. 请简述塑性变形与弹性变形的区别。
3. 请简述材料的热传导原理。
四、计算题（每题15分，共30分）1. 计算一个碳化硅晶体的体积。
已知碳化硅的晶胞参数：a=4.05 Å，b=4.05 Å，c=8.85 Å，α=β=γ=90°。
2. 计算在恒定温度下，将一个100 cm³的铜块加热100℃所需的热量。
已知铜的比热容为0.39J/(g·℃)，铜的密度为8.96 g/cm³。
五、论述题（每题20分，共40分）1. 论述材料科学在现代科技发展中的重要性。
2. 论述材料制备方法及其对材料性能的影响。
答案：一、名词解释（每题5分，共25分）1. 晶体缺陷：晶体在生长过程中，由于外界环境的影响，导致其内部结构出现不完整或不符合理想周期性排列的现象。
2. 扩散：物质由高浓度区域向低浓度区域自发地移动的过程。
3. 塑性变形：材料在受到外力作用下，能够产生永久变形而不恢复原状的性质。
4. 应力：单位面积上作用于材料上的力。
5. 比热容：单位质量的物质温度升高1℃所吸收的热量。
二、选择题（每题2分，共20分）1. D2. C3. C4. C5. D三、简答题（每题10分，共30分）1. 晶体结构的基本类型及其特点：晶体结构的基本类型有立方晶系、四方晶系、六方晶系和单斜晶系。
材料科学基础习题与参考答案(doc 14页)(优质版)
第一章材料的结构一、解释以下基本概念空间点阵、晶格、晶胞、配位数、致密度、共价键、离子键、金属键、组元、合金、相、固溶体、中间相、间隙固溶体、置换固溶体、固溶强化、第二相强化。
二、填空题1、材料的键合方式有四类，分别是（），（），（），（）。
2、金属原子的特点是最外层电子数（），且与原子核引力（），因此这些电子极容易脱离原子核的束缚而变成（）。
3、我们把原子在物质内部呈（）排列的固体物质称为晶体，晶体物质具有以下三个特点，分别是（），（），（）。
4、三种常见的金属晶格分别为（），（）和（）。
5、体心立方晶格中，晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶面为（），晶胞中八面体间隙个数为（），四面体间隙个数为（），具有体心立方晶格的常见金属有（）。
6、面心立方晶格中，晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶面为（），晶胞中八面体间隙个数为（），四面体间隙个数为（），具有面心立方晶格的常见金属有（）。
7、密排六方晶格中，晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶面为（），具有密排六方晶格的常见金属有（）。
8、合金的相结构分为两大类，分别是（）和（）。
9、固溶体按照溶质原子在晶格中所占的位置分为（）和（），按照固溶度分为（）和（），按照溶质原子与溶剂原子相对分布分为（）和（）。
10、影响固溶体结构形式和溶解度的因素主要有（）、（）、（）、（）。
11、金属化合物（中间相）分为以下四类，分别是（），（），（），（）。
12、金属化合物（中间相）的性能特点是：熔点（）、硬度（）、脆性（），因此在合金中不作为（）相，而是少量存在起到第二相（）作用。
13、CuZn、Cu5Zn8、Cu3Sn的电子浓度分别为（），（），（）。
14、如果用M表示金属，用X表示非金属，间隙相的分子式可以写成如下四种形式，分别是（），（），（），（）。
(完整版)材料科学基础习题及答案
第一章材料的结构一、解释以下基本概念空间点阵、晶格、晶胞、配位数、致密度、共价键、离子键、金属键、组元、合金、相、固溶体、中间相、间隙固溶体、置换固溶体、固溶强化、第二相强化.二、填空题1、材料的键合方式有四类，分别是（），( )，（）,（）.2、金属原子的特点是最外层电子数（），且与原子核引力（），因此这些电子极容易脱离原子核的束缚而变成( ）。
3、我们把原子在物质内部呈( ）排列的固体物质称为晶体，晶体物质具有以下三个特点，分别是（）,（ )，（ ).4、三种常见的金属晶格分别为（）,( ）和（）.5、体心立方晶格中，晶胞原子数为（ ),原子半径与晶格常数的关系为( )，配位数是（）,致密度是( ）,密排晶向为（）,密排晶面为（ )，晶胞中八面体间隙个数为（），四面体间隙个数为（ )，具有体心立方晶格的常见金属有（）。
6、面心立方晶格中，晶胞原子数为（ ),原子半径与晶格常数的关系为（），配位数是( )，致密度是（），密排晶向为( )，密排晶面为（）,晶胞中八面体间隙个数为( )，四面体间隙个数为（），具有面心立方晶格的常见金属有（）。
7、密排六方晶格中,晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（ ),密排晶面为（），具有密排六方晶格的常见金属有( ）。
8、合金的相结构分为两大类，分别是（）和( ）。
9、固溶体按照溶质原子在晶格中所占的位置分为（）和（）,按照固溶度分为（）和（），按照溶质原子与溶剂原子相对分布分为（）和（）。
10、影响固溶体结构形式和溶解度的因素主要有（）、（）、（）、（）。
11、金属化合物（中间相）分为以下四类，分别是( ），( ），( ），( )。
12、金属化合物(中间相）的性能特点是：熔点（）、硬度（ )、脆性（）,因此在合金中不作为（）相，而是少量存在起到第二相（）作用。
13、CuZn、Cu5Zn8、Cu3Sn的电子浓度分别为（），( )，( ）.14、如果用M表示金属，用X表示非金属，间隙相的分子式可以写成如下四种形式，分别是（ )，（），（ )，( ）.15、Fe3C的铁、碳原子比为（)，碳的重量百分数为（），它是( ）的主要强化相。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《材料科学基础》习题及答案第一章 结晶学基础 第二章 晶体结构与晶体中的缺陷1 名词解释：配位数与配位体，同质多晶、类质同晶与多晶转变，位移性转变与重建性转变，晶体场理论与配位场理论。
晶系、晶胞、晶胞参数、空间点阵、米勒指数（晶面指数）、离子晶体的晶格能、原子半径与离子半径、离子极化、正尖晶石与反正尖晶石、反萤石结构、铁电效应、压电效应. 答：配位数：晶体结构中与一个离子直接相邻的异号离子数。
配位体：晶体结构中与某一个阳离子直接相邻、形成配位关系的各个阴离子中心连线所构成的多面体。
同质多晶：同一化学组成在不同外界条件下（温度、压力、pH 值等），结晶成为两种以上不同结构晶体的现象。
多晶转变：当外界条件改变到一定程度时，各种变体之间发生结构转变，从一种变体转变成为另一种变体的现象。
位移性转变：不打开任何键，也不改变原子最邻近的配位数，仅仅使结构发生畸变，原子从原来位置发生少许位移，使次级配位有所改变的一种多晶转变形式。
重建性转变：破坏原有原子间化学键，改变原子最邻近配位数，使晶体结构完全改变原样的一种多晶转变形式。
晶体场理论：认为在晶体结构中，中心阳离子与配位体之间是离子键，不存在电子轨道的重迭，并将配位体作为点电荷来处理的理论。
配位场理论：除了考虑到由配位体所引起的纯静电效应以外，还考虑了共价成键的效应的理论图2-1 MgO 晶体中不同晶面的氧离子排布示意图2 面排列密度的定义为：在平面上球体所占的面积分数。
（a ）画出MgO （NaCl 型）晶体（111）、（110）和（100）晶面上的原子排布图； （b ）计算这三个晶面的面排列密度。
解：MgO 晶体中O2-做紧密堆积，Mg2+填充在八面体空隙中。
（a ）（111）、（110）和（100）晶面上的氧离子排布情况如图2-1所示。
（b ）在面心立方紧密堆积的单位晶胞中，r a 220= （111）面：面排列密度= ()[]907.032/2/2/34/222==∙ππr r（110）面：面排列密度=()[]555.024/224/22==∙ππr r r（100）面：面排列密度=()785.04/22/222==⎥⎦⎤⎢⎣⎡ππr r 3、已知Mg 2+半径为0.072nm ，O 2-半径为0.140nm ，计算MgO 晶体结构的堆积系数与密度。
解：MgO 为NaCl 型，O 2-做密堆积，Mg 2+填充空隙。
r O2- =0.140nm ，r Mg2+=0.072nm ，z=4，晶胞中质点体积：(4/3³πr O2-3+4/3³πr Mg2+3)³4，a=2(r ++r -)，晶胞体积=a 3，堆积系数=晶胞中MgO 体积/晶胞体积=68.5%，密度=晶胞中MgO 质量/晶胞体积=3.49g/cm 3。
4、（1）一晶面在x 、y 、z 轴上的截距分别为2a 、3b 、6c ，求出该晶面的米勒指数；（2）一晶面在x 、y 、z 轴上的截距分别为a/3、b/2、c ，求出该晶面的米勒指数。
解：（1）h:k:l=1/2:1/3:1/6=3:2:1,∴该晶面的米勒指数为（321）；（2）（321） 5 试证明等径球体六方紧密堆积的六方晶胞的轴比c/a ≈1.633。
证明：六方紧密堆积的晶胞中，a 轴上两个球直接相邻，a0=2r ；c 轴方向上，中间的一个球分别与上、下各三个球紧密接触，形成四面体，如图2-2所示：()()r r r c o 3/223/222/22=-633.13/222/3/24/00===r r a c 图2-2 六方紧密堆积晶胞中 有关尺寸关系示意图6、计算体心立方、面心立方、密排六方晶胞中的原子数、配位数、堆积系数。
解：体心：原子数 2，配位数 8，堆积密度 55.5%； 面心：原子数 4，配位数 6，堆积密度 74.04%； 六方：原子数 6，配位数 6，堆积密度 74.04%。
7 设原子半径为R ，试计算体心立方堆积结构的（100）、（110）、（111）面的面排列密度和晶面族的面间距。
解：在体心立方堆积结构中：R a 3/40=（100）面：面排列密度= ()589.016/33/4/22==ππR R 面间距= R R a 155.13/22/0==（110）面：面排列密度= ()()[]833.028/33/243/4/22==ππR R R 面间距= R R a 633.13/222/20==（111）面：面排列密度= ()()340.016/34/33/24/2/22==⎥⎦⎤⎢⎣⎡∙ππR R面间距=8、以NaCl 晶胞为例，试说明面心立方紧密堆积中的八面体和四面体空隙的位置和数量。
答：以NaCl 晶胞中（001）面心的一个球（Cl-离子）为例，它的正下方有1个八面体空隙（体心位置），与其对称，正上方也有1个八面体空隙；前后左右各有1个八面体空隙（棱心位置）。
所以共有6个八面体空隙与其直接相邻，由于每个八面体空隙由6个球构成，所以属于这个球的八面体空隙数为6³1/6=1。
在这个晶胞中，这个球还与另外2个面心、1个顶角上的球构成4个四面体空隙（即1/8小立方体的体心位置）；由于对称性，在上面的晶胞中，也有4个四面体空隙由这个参与构成。
所以共有8个四面体空隙与其直接相邻，由于每个四面体空隙由4个球构成，所以属于这个球的四面体空隙数为8³1/4=2。
9、 临界半径比的定义是：紧密堆积的阴离子恰好互相接触，并与中心的阳离子也恰好接触的条件下，阳离子半径与阴离子半径之比。
即每种配位体的阳、阴离子半径比的下限。
计算下列配位的临界半径比：（a ）立方体配位；（b ）八面体配位；（c ）四面体配位；（d ）三角形配位。
解：（1）立方体配位在立方体的对角线上正、负离子相互接触，在立方体的棱上两个负离子相互接触。
因此：（2）八面体配位在八面体中，中心对称的一对阴离子中心连线上正、负离子相互接触，棱上两个负离子相互接触。
因此：（3）四面体配位在四面体中中心正离子与四个负离子直接接触，四个负离子之间相互接触（中心角）。
因此：底面上对角中心线长为： 3/2a r（4）三角体配位在三角体中，在同一个平面上中心正离子与三个负离子直接接触，三个负离子之间相互接触。
因此：r o 2-=0.132nm rSi4+=0.039nm rK+=0.133nm rAl3+=0.057nmrMg2+=0.078nm10、从理论计算公式计算NaC1与MgO的晶格能。
MgO的熔点为2800℃，NaC1为80l℃, 请说明这种差别的原因。
解：u=z1z2e2NA/r³(1-1/n)/4πε，e=1.602³10-19，ε=8.854³10-12，N=6.022³1023，NaCl：z 1=1，z2=1，A=1.748，nNa+=7，nCl-=9，n=8，r=2.81910-10m，u NaCl=752KJ/mol；MgO：z1=2，z 2=2，A=1.748，nO2-=7，nMg2+=，n=7，r=2.1010m，uMgO=392KJ/mol；∵uMgO> uNaCl，∴MgO的熔点高。
11、证明等径圆球面心立方最密堆积的空隙率为25．9％；解：设球半径为a，则球的体积为4/3πa3，求的z=4，则球的总体积（晶胞）4³4/3πa3，立方体晶胞体积：(2a)3=16a3，空间利用率=球所占体积/空间体积=74.1%，空隙率=1-74.1%=25.9%。
12、金属镁原子作六方密堆积，测得它的密度为1.74克/厘米3，求它的晶胞体积。
解：ρ=m/V晶=1.74g/cm3，V=1.37³10-22。
13、根据半径比关系，说明下列离子与O2—配位时的配位数各是多?解：Si4+ 4；K+ 12；Al3+ 6；Mg2+ 6。
14、一个面心立方紧密堆积的金属晶体，其原子量为M，密度是8.94g/cm3。
试计算其晶格常数和原子间距。
解：根据密度定义，晶格常数原子间距=15、试根据原子半径R计算面心立方晶胞、六方晶胞、体心立方晶胞的体积。
解：面心立方晶胞：六方晶胞（1/3）：体心立方晶胞：16、 MgO具有NaCl结构。
根据O2-半径为0.140nm和Mg2+半径为0.072nm，计算球状离子所占据的体积分数和计算MgO的密度。
并说明为什么其体积分数小于74.05%？解：在MgO晶体中，正负离子直接相邻，a0=2(r++r-)=0.424(nm)体积分数=4³(4π/3)³(0.143+0.0723)/0.4243=68.52%密度=4³(24.3+16)/[6.023³1023³(0.424³10-7)3]=3.5112(g/cm3)MgO体积分数小于74.05%，原因在于r+/r-=0.072/0.14=0.4235>0.414，正负离子紧密接触，而负离子之间不直接接触，即正离子将负离子形成的八面体空隙撑开了，负离子不再是紧密堆积，所以其体积分数小于等径球体紧密堆积的体积分数74.05%。
17、半径为R的球，相互接触排列成体心立方结构，试计算能填入其空隙中的最大小球半径r。
体心立方结构晶胞中最大的空隙的坐标为（0，1/2，1/4）。
解：在体心立方结构中，同样存在八面体和四面体空隙，但是其形状、大小和位置与面心立方紧密堆积略有不同（如图2-3所示）。
设：大球半径为R，小球半径为r。
则位于立方体面心、棱心位置的八面体空隙能够填充的最大的小球尺寸为：位于立方体（0.5,0.25,0）位置的四面体空隙能够填充的最大的小球尺寸为：18、纯铁在912℃由体心立方结构转变成面心立方，体积随之减小1.06%。
根据面心立方结构的原子半径R面心计算体心立方结构的原子半径R体心。
解：因为面心立方结构中，单位晶胞4个原子，；而体心立方结构中，单位晶胞2个原子，所以，解得：RF=1.0251RI，或RI=0.9755RF19、有效离子半径可通过晶体结构测定算出。
在下面NaCl型结构晶体中，测得MgS和MnS的晶胞参数均为a=0.52nm(在这两种结构中，阴离子是相互接触的)。
若CaS(a=0.567nm)、CaO(a=0.48nm)和MgO(a=0.42nm)为一般阳离子——阴离子接触，试求这些晶体中各离子的半径。
解：MgS中a=5.20?，阴离子相互接触，a=22r-，∴rS2-=1.84?；CaS中a=5.67?，阴-阳离子相互接触，a=2(r++r-)，∴rCa 2+=0.95?；CaO中a=4.80?， a=2(r++r-)，∴rO2-=1.40?；MgO中a=4.20?， a=2(r++r-)，∴rMg2+=0.70?。
