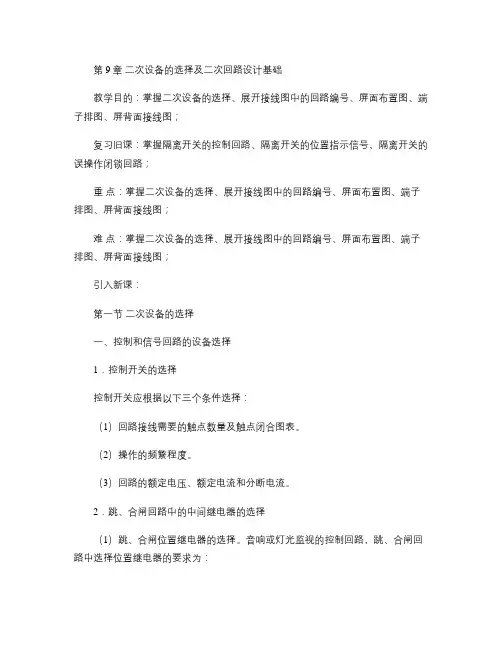

第9章二次设备的选择及二次回路设计基础教学目的：掌握二次设备的选择、展开接线图中的回路编号、屏面布置图、端子排图、屏背面接线图；复习旧课：掌握隔离开关的控制回路、隔离开关的位置指示信号、隔离开关的误操作闭锁回路；重点：掌握二次设备的选择、展开接线图中的回路编号、屏面布置图、端子排图、屏背面接线图；难点：掌握二次设备的选择、展开接线图中的回路编号、屏面布置图、端子排图、屏背面接线图；引入新课：第一节二次设备的选择一、控制和信号回路的设备选择1．控制开关的选择控制开关应根据以下三个条件选择：（1）回路接线需要的触点数量及触点闭合图表。
（2）操作的频繁程度。
（3）回路的额定电压、额定电流和分断电流。
2．跳、合闸回路中的中间继电器的选择（1）跳、合闸位置继电器的选择。
音响或灯光监视的控制回路，跳、合闸回路中选择位置继电器的要求为：1）在正常情况下，通过跳、合闸回路的电流应小于其最小动作电流及长期热稳定电流。
2）当直流母线电压为85％额定电压时，加于继电器的电压不小于其额定电压的70％。
（2）跳、合闸继电器的选择。
跳闸或合闸继电器电流自保持线圈的额定电流，除因配电磁操作机构的断路器由于合闸电流大，合闸回路设有直流接触器，合闸继电器需按合闸接触器的额定电流选择外，其他跳、合闸继电器均按断路器的合闸或跳闸线圈的额定电流来选择，并保证动作的灵敏系数不小于1. 5。
（3）自动重合闸继电器及其出口信号继电器的选择。
自动重合闸继电器及其出口信号继电器额定电流的选择应与其起动元件动作电流相配合，保证动作的灵敏度不小于1. 5。
自动重合闸出口继电器及信号继电器，当其出口直接接至合闸线圈回路时，继电器的额定电流应按合闸接触器或断路器合闸线圈的额定电流来选择。
3．防跳继电器的选择（1）防跳继电器的选型。
电流起动电压自保持的防跳继电器，其动作时间应不大于断路器的固有跳闸时间。
DZK 系列快速中间继电器的动作时间不大于15ms 。
变配电所二次设备概述
量。
电磁式电压继电器实物图 片
电磁线圈 及电磁铁
动、静触点
动静触点
电磁线圈 及电磁铁
电磁式中间继电器实物图片
电磁式时间继电器、信号继电器实物图片
•电子型保护继电器
静态继电器实物图片
•微机型保护继电器
微机型保护继电器实物图 片（保护测控一体化）
• • 2）继电器的线圈和触点
•图形 文字
•L J
•GL J
•继电器的线圈
•设备名称
•新符号
•图形 文字
•英文名
•电压 •继电 器 •欠电 压 •继电 •器过电 压 •继电
•KV
•Voltag e
••RUenldaeyr•KV Voltage
U •Relay
•Over•KV Voltage
O •Relay
•续表2 •旧符号
•图形 文字
•
•二、二次接线（电路）图
•二次设备 •对一次设备进行控制、保护
：
、测量等的低压、弱电设备
•二次接线图：•用规定的图形和文字符号， 表示二次设备相互连接的电 气接线图
•1、基础知识 • 1）继电器
电磁式电流继电器实物图片
电磁线圈 及电磁铁
动、静触点
•继电器工作原理 • 以电磁继电器为例
•1—电磁铁 •2—可动衔铁 •3—线圈 •4—接点（触点 ） •5—反作用弹簧 • 电•磁6—铁止的挡线圈中通过电流Ij时，导磁铁中建立磁 通Φ，Φ经过电磁铁的导磁体、空气隙和衔铁而形 成闭合回路，可动衔铁2被磁化，产生电磁力或电磁 力矩，其大于弹簧5的反作用力时，触点4闭合。
•例：馈电线路过电流保护原理接线图
••YK•电时电KT源O受启间•源电U“电动继“+•线•源+使短•的”电→线圈”“→过路同器+→断路受K电”时KK路发电T→T流O，延器生启→KU保流正时分短A动K常护过接O常闭闸路,开延启TU点开合时A触时正动使触常a点时触信点开→间点号触Q到闭继点F 电•辅→器，助出启延触口•动→时点继K→闭→电T接合线跳器通的圈闸K合O信常→线U号开电圈线回触源Y圈T路点“→→-闭”电电合源源““--
发电厂及变电站电气设备二次回路
⑨屏面各设备之间的距离应满足设备接线及安装的要求。据此要求，在 800mm宽的标准控制屏面上，每行最多可安装控制开关5只；可安装方形仪表 4只。
⑩在同一面屏上有两个及其以上安装单位的设备时，应按纵向划分清楚。不 同安装单位设备之间应有明显的界线；不同安装单位的仪表、控制开关、按 钮、继电器等不允许混杂。
电气二次回路
16
§1.3 展开接线图
直流回路从正电源出发以奇数编号，负极按偶数编号； 交流回路由电源起依次编号，并加相序； 重要回路固定编号： （1）合闸回路：3、103、203、303…… （2）跳闸回路：33、133、233、333…… （3）合闸红灯回路：35、135、235、335…… （4）跳闸绿灯回路：5、105、205、305…… 同电位点（直接用导线连接一起的点），采用相同编号。
电气二次回路
4
§1.1 二次回路基本概念
1.1.2 二次回路: 二次设备经导线或控制电缆以一定的 方式相互连接所构成的电路。
1.1.3 种类： 原理接线图 展开接线图 安装接线图
电气二次回路
5
§1.2 原理接线图
1.2.1 定义：图1-1
原理接线图是用来表示二次接线各元件（仪表、 继电器、信号装置、自动装置及控制开关等设备）的 电气联系及工作原理的电气回路图。
电气二次回路
17
1.3.5 二次回路编号
5、回路编号的方法：表1-1
（1）交流电流回路：由数字和表示相别的字母组成，使用时， 按规定的编号范围依次编写即可，不分单双号。每组电流互感 器分配10个号，分配方法是：电流互感器1TA用A411～A419、 B411～B419、C411～C419、N411～N419、L411～L419；6TA用 A461～A469、B461～B469 、C461～C469 ……。
发电厂及变电站电气二次设备概要
发电厂及变电站电气二次设备概要电气二次设备是电力系统中重要的部分，发电厂和变电站作为电力系统的重要环节，其电气二次设备一样十分重要。
本文将概述发电厂和变电站电气二次设备的概念、分类和功能。
什么是电气二次设备在电力系统中，电气二次设备是指通过控制指令将一次电气量（电流、电压等）转换为其他形式的电气信号，如模拟量、数字量或脉冲信号等，以控制一次设备或完成保护、测量等功能的设备。
在电力系统中，电气二次设备包括测量、控制、保护、信号处理等类型，其中包含了众多的组成部分和相应的系统。
下面将对电气二次设备根据其不同的功能进行分类。
分类测量设备测量设备是电气二次设备中的一类，包括电压互感器、电流互感器、测量变压器、数字电压表、数字电流表等。
这些设备主要用于测量变电站或发电厂中各类电气量，如电流、电压、功率等。
控制设备控制设备是电气二次设备中的另一类，包括遥控设备和自动控制设备。
遥控设备主要是通过信号从中央控制室向控制设备发送开合命令，控制设备接收到命令后则相应地开合电气设备。
自动控制设备则是根据特定的逻辑控制电力系统运行。
保护设备保护设备是电气二次设备中最重要的一类，其作用是检测电气运行状态，保护电气设备不受损坏。
保护设备包括继电器、避雷器、隔离开关、熔断器、断路器等。
在电力系统中，这些设备在设备出现故障或电网出现故障时能够及时发挥作用，保护整个电力系统不遭受惨重的损失。
信号处理设备信号处理设备则是将来自测量设备、保护设备等多个过程测量点的信号进行处理后输出成为控制信号或显示信号。
主要包括计算机、显示装置、数据采集仪器等。
经过信号处理，管理人员可以清晰地了解电力系统中各参数的状态，并根据这些信息来控制整个电力系统的运行。
功能电气二次设备的功能包括测量、控制和保护等。
测量是指对电力系统各路参数进行实时测量，控制是指通过对电气二次设备指令的调节，精确地控制电力系统中的开关动作、发电机调节等；保护则是在相应的电气设备发生故障或电气浪涌时，及时发挥保护作用，将故障范围控制在最小范围内。
电气一次、二次设备简要论述
导磁材料，空载电流下降约80%，是目前节能效果较理想的 配电变 压器，特别适用于农村电网和发展中地区等负载率 较低的地方。
(3)壳式变压器：用于大电流的特殊变压器，如电炉变 压器、电焊变压器；或用于电子仪器及电视、收音机等的电 源变压器。
变压器
变压器是利用电磁感应的原 理来改变交流电压的装置， 主要构件是初级线圈、次级 线圈和铁心（磁芯）。在电 器设备和无线电路中，常用 作升降电压、匹配阻抗，安 全隔离等。
变压器的功能主要有：电压变换，电流变换，阻抗变 换，隔离，稳压（磁饱和变压器)自耦变压器，高压变压 器（干式和油浸式）等，变压器常用的铁芯形状一般有E 型和C型铁芯，XED型，ED型CD型。
如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通φ2，φ2的方向与 φ1相反，起了互相抵消的作用，使铁芯中总的 磁通量有所减少，从而使初级自感电压E1减少，其结 果使I1增大，可见初级电流与次级负载有密切关系。 当次级负载电流加大时I1增加，φ1也增加，并且φ1 增加部分正好补充了被φ2所抵消的那部分磁通，以 保持铁芯里总磁通量不变。如果不考虑变压器的损耗， 可以认为一个理想的变压器次级负载消耗的功率也就 是初级从电源取得的电功率。变压器能根据需要通过 改变次级线圈的圈数而改变次级电压，但是不能改变 允许负载消耗的功率。
发电机的类型
由于一次能源形态的不同，可以制成不同的发电机。 利用水利资源和水轮机配合，可以制成水轮发电机；由于水库容量和水头落差 高低不同，可以制成容量和转速各异的水轮发电机。 利用煤、石油等资源，和锅炉，涡轮蒸汽机配合，可以制成汽轮发电机，这种 发电机多为高速电机(3000rpm)。 此外还有利用风能、原子能、地热、潮汐等能量的各类发电机。 此外，由于发电机工作原理不同又分作直流发电机，异步发电机和同步发电机。 目前在广泛使用的大型发电机都是同步发电机。
发电厂变电所控制要点—发电厂和变电站的二次接线简介
析和读图。 ③导线、端子都有统一规定的回路编号和编号，便于分类查
线、维修和施工。
第三节 安装接线图
安装接线图生产加工和现场安装施工用的图，也是用 户检修、实验等的主要参考图，是根据展接线开图绘制的。 包括：
二、中性点接地的电压互感器接线
用于110kV及以上中性点直接接地系统，如图所示。
（1）采用中性点直接接地方式。
（2）用快速自动开关代替熔断器。
（3）并入电容器C，作二次回路断 线保护装置的临时电源。
（4）设3U0小母线。
（5）无需装设绝缘ห้องสมุดไป่ตู้察装置。
（6）试验小母线C’630（试）用 来检验零序功率方向元件 接线的正确性。
电路如图所示，用于35kV及以下 系统，b相接地可简化同期系统的接线。
（１） b相接地点的设置。
（２）辅助二次绕组回路 不装设熔断器。
（３）为防止TV停用或检修 时，二次侧向一次侧 反馈电压，引入隔离 开关辅助触点QS1 。
（４）为减少联系电缆，采 用电压小母线。
（５）二次辅助绕组接有绝 缘监察继电器KVI， 用来监视一次系统是 否接地。
（7）母线电压表PV经转换开关 切换，用来测量三个线电压。
.
.
第四节 电压互感器二次电压切换回路
作业：１.6-10kV线路过电流保护原理接线图如图1-1所示． 试画出图1-1对应的展开接线图（只画交、直流回路）．
第一节 电流互感器及其接线
一、电流互感器的结构、原理及表示方法 电流互感器按结构可分为单匝式、多匝式和多铁芯式三种，
其示意图如下图所示。
《发电厂电气》第二章发电厂电气部分
~ G3 系。
§2.2 发电厂的电气部分
一、300MW发 电机组电气部分
1. 电气主接线
采用发电机─变压 器单元接线。
由于额定电流很大， 采用全连式分相封 闭母线。
一、300MW发 电机组电气部分
2. 主要电气设备
① 发电机 ② 主变压器 ③ 高压厂用变压器 ④ 电压互感器 ⑤ 高压熔断器 ⑥ 避雷器 ⑦ 电流互感器 ⑧ 中性点接地变压
3. 接线特点
④ 在发电机出口侧，接有 二组电压互感器、一组 避雷器和一组电容器。
⑤ 在发电机出口侧和中电机中性点接有中性 点接地变压器。
⑦ 高压厂用变压器高压侧 和低压侧，每相装有电 流互感器 4 只。
二、600MW发电 机组电气部分
3. 接线特点
⑧ 主变压器高压侧引出 线，每相装有电流互 感器 3 只。
在发电厂和变电所中，根据各种电气设备的 作用和要求，按一定的方式用导体连接起来 所形成的电路称为电气接线。
电气接线的类型：
由一次设备所连成的电路称为（电气）一次 接线或电气主接线；
由二次设备所连成的电路称为（电气）二次 接线。
二、电气接线
电气主接线通常用电气主接线图来表示。
WL3
供给控制、保护用的直流电源和厂用 直流负荷、事故照明用电等。
一、电气设备
2. 二次设备 ④ 操作电器、信号设备及控制电缆
操作电器（如各种类型的操作把手、 按钮等）实现对电路的操作控制，
信号设备给出信号或显示运行状态标 志，
控制电缆用于连接二次设备。
二、电气接线
电气接线的含义：
§2 电气设备
§2.1 电气设备概述
一、电气设备
为了满足电力生产和保证电力系统运行 的安全稳定性和经济性，发电厂和变电 站中安装有各种电气设备。
发电厂与变电站电气
发电厂、变电站的电气部分概述
发电厂和变电站的电气主接线要根据容量、电 压等级、负荷的情况，经过详细的技术经济比较， 然后选出最佳方案。
发电厂和变电站的配电装置则主要由发电厂和 变电站的具体电气主接线方式来确定。
1）、发电机与主变压器的连接采用发电机—— 变压器单元接线，无发电机出口断路器和隔离开关。
发电厂的电气部分
发电厂的电气部分
2）、在主变压器低压侧引接一台高压厂用变 压器，供给厂用电。
3）、在发电机出口侧和中性点侧，每相装有 三组电压互感器和一组避雷器。
4）、在发电机出口侧，每相装有电流互感器4 只。
现代电力系统中，电压互感器一般可做到四绕 组式，这样一台电压互感器可集上述三种用途于一 身。电压互感器分电磁式和电容式两大类，目前， 在500kV电力系统工程中，大量使用的都是电容式 电压互感器。
变压站的电气部分
5）、电流互感器
电流互感器是专门用作变换电流的特种变压器。 电流互感器的一次绕组串联在电力线路中，线路中 的电流就是互感器的一次电流，二次绕组接有测量 仪表和保护装置，作为二次绕组的负荷，二次绕组 输出电流额定值一般为5A或1A。
变压站的电气部分
灭弧能力强、开断容量大、熄弧特性好的特点，因 而在超高压输电网中普遍使用，到目前为此，我国 500kV断路器全部使用SF6断路器。
3）、隔离开关
隔离开关是高压开关设备的一种，在结构上， 隔离开关没有专门的灭弧装置，因此不能用来拉合 负荷电流。正常分开位置时，隔离开关两端之间有 符合安全要求的可见绝缘距离，在电网中，其主要 用途有：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第9章二次设备的选择及二次回路设计基础教学目的：掌握二次设备的选择、展开接线图中的回路编号、屏面布置图、端子排图、屏背面接线图；复习旧课：掌握隔离开关的控制回路、隔离开关的位置指示信号、隔离开关的误操作闭锁回路；重点：掌握二次设备的选择、展开接线图中的回路编号、屏面布置图、端子排图、屏背面接线图；难点：掌握二次设备的选择、展开接线图中的回路编号、屏面布置图、端子排图、屏背面接线图；引入新课：第一节二次设备的选择一、控制和信号回路的设备选择1．控制开关的选择控制开关应根据以下三个条件选择：（1）回路接线需要的触点数量及触点闭合图表。
（2）操作的频繁程度。
（3）回路的额定电压、额定电流和分断电流。
2．跳、合闸回路中的中间继电器的选择（1）跳、合闸位置继电器的选择。
音响或灯光监视的控制回路，跳、合闸回路中选择位置继电器的要求为：1）在正常情况下，通过跳、合闸回路的电流应小于其最小动作电流及长期热稳定电流。
2）当直流母线电压为85％额定电压时，加于继电器的电压不小于其额定电压的70％。
（2）跳、合闸继电器的选择。
跳闸或合闸继电器电流自保持线圈的额定电流，除因配电磁操作机构的断路器由于合闸电流大，合闸回路设有直流接触器，合闸继电器需按合闸接触器的额定电流选择外，其他跳、合闸继电器均按断路器的合闸或跳闸线圈的额定电流来选择，并保证动作的灵敏系数不小于1. 5。
（3）自动重合闸继电器及其出口信号继电器的选择。
自动重合闸继电器及其出口信号继电器额定电流的选择应与其起动元件动作电流相配合，保证动作的灵敏度不小于1. 5。
自动重合闸出口继电器及信号继电器，当其出口直接接至合闸线圈回路时，继电器的额定电流应按合闸接触器或断路器合闸线圈的额定电流来选择。
3．防跳继电器的选择（1）防跳继电器的选型。
电流起动电压自保持的防跳继电器，其动作时间应不大于断路器的固有跳闸时间。
DZK 系列快速中间继电器的动作时间不大于15ms 。
（2）防跳继电器的选择。
1）电流起动电压自保持的防跳继电器，其电流线圈的额定电流的选择应与断路器跳闸线圈的额定电流相配合，并保证动作的灵敏度不小于1. 5。
自保持电压线圈按直流电源的额定电压选择。
2）电流起动线圈动作电流的整定可以根据1）所选用继电器线圈额定电流的80％整定。
这样整定能保证当直流母线电压降低到85％时继电器仍能可靠动作。
3）电压自保持线圈按80％额定电压整定为宜。
在接线中应注意防跳继电器线圈的极性。
4．信号继电器和附加电阻的选择（1）信号继电器和附加电阻选择的原则：l ）在额定直流电压下，信号继电器动作灵敏度一般不小于1. 4。
2）在0. 8倍额定直流电压下，由于信号继电器的串接而引起回路的压降应不大于额定电压的10％。
3）应满足信号继电器的热稳定要求。
有可能发生几个信号继电器同时动作的情况时，如果选用的串联信号继电器不能同时满足上述两项要求，应选择适当的附加电阻并联在中间继电器上。
电流型信号继电器允许长期通过的电流一般不大于3倍额定电流。
4）选择中间继电器的并联电阻时，应使起动中间继电器回路的保护继电器触点断开容量不大于其允许值。
（2）重瓦斯保护回路并联信号继电器或附加电阻的选择：1）并联信号继电器应根据直流额定电压来选择。
2）当用附加电阻代替并联信号继电器时，附加电阻的选择应满足上述的原则要求。
5．常用信号灯及附加电阻的选择在灯光监视的断路器控制回路中，信号灯及附加电阻的选择按以下两个条件进行。
（1）当灯头短路时，通过合闸回路的电流应小于其最小动作电流及长期热稳定电流。
一般按不大于跳合闸线圈额定电流的10％考虑，以防误跳闸、误合闸。
（2）当直流母线电压为95％的额定电压时，加在灯泡上的电压应为其额定电压的60～70％，以保证信号灯必要的亮度。
实际上厂家生产带附加电阻的信号灯，只需按信号灯的额定电压来选择即可。
二、二次回路的保护设备（1）二次回路的保护设备用于切除二次回路的故障，保护设备一般用熔断器，也可以用自动开关。
可作为试验和检验时断开电源用。
（2）控制回路的熔断器配置原则如下：1）当一个安装单位内只有一台断路器时，一般要共用一组熔断器。
2）当一个安装单位有几台断路器时，应分别装设熔断器。
3）同一个安装单位的控制、保护和自动装置共用一组熔断器。
4）熔断器状态需加以监视，断路器控制回路装有音响或灯光监视信号，其它回路一般要装电源监视继电器。
（3）信号回路的熔断器配置原则如下：1）每一个安装单位的信号回路，一般要用一组熔断器。
2）公用的信号回路（如中央信号），应装设单独的熔断器。
3）电压互感器二次侧熔断器配置原则：熔断器必须保证在电压互感器二次侧发生短路时，熔件的熔断时间应不小于保护动作时间，而在最大负荷时不熔断。
自动调节励磁装置及强行励磁用的电压互感器二次回路不应装设熔断器。
（5）熔断器电流的选择1）控制回路熔断器熔件的额定电流，只按回路最大长期负荷电流来考虑。
2）合闸回路的熔断器熔件额定电流应与合闸线圈热稳定电流相配合，一般为合闸冲击电流的1/3～1/4倍。
三、小母线的布置1．直流电源小母线直流电源小母线均由直流电源盘的主母线经闸刀开关、熔断器等供电。
由于连接在各直流电源小母线上的受电器具数量很多，在大型发电厂及变电站中，通常接用途不同分为控制电源小母线和信号电源小母线。
它们自成独立的供电网络，以保证供电的可靠性。
（1）控制电源小母线，一般布置在控制室内控制屏的顶部，由直流屏以双回路供电，各安装单位的断路器控制与继电保护等回路均由控制电源小母线供电。
（2）信号电源小母线，通常布置在控制屏和信号屏上，由直流屏以双回路供电，各安装单位的信号回路分别经小刀闸或熔断器接至此小母线。
控制与信号电源小母线，一般采用单母线方案。
当装设有两组蓄电池时，可考虑采用双母线方案，2．交流电压小母线母线电压互感器的二次电压小母线，当采用重动继电器切换时，一般布置在控制室内的控制屏、信号返回屏或继电器屏上；当采用隔离开车辅助触点切换时一般布置在相应的配电装置内。
通常这些小母线的形式为：（l ）110kV 及以上电压级母线电压互感器二次电压小母线，一般布置在控制屏顶部。
该电压级各安装单位的交流电压回路，经重动继电器触点与小母线连接。
（2）35kV 电压级采用屋外配电装置时，电压小母线布置在控制屏上。
经重动继电器切换至各安装单位。
当采用屋内配电装置时，电压小母线布置在配电装置内，经隔离开关辅助触点切换至各安装单位（3）6～10kV 电压级采用屋内配电装置时，电压小母线布置在配电装置内，经隔离开关辅助触点切换至各安装单位。
（4）当电压为10kV 及以下且主母线采用双母线或单母线分段时，两母线的电压互感器应互为备用，以保证不间断供电。
3．辅助小母线在发电厂及变电站中，根据控制、信号、继电保护、自动装置等的需要，可设置辅助小母线，如合闸脉冲小母线、闪光小母线、熔断器报警小母线、事故跳闸音响信号小母线、同期电压小母线等。
这些小母线分别布置在控制室的屏上和配电装置内。
布置在控制室内的小母线，安装在屏的顶部，使用直径为6～8mm 的铜棒或铜管。
小母线的数量多时，可以双层排列，但总数一般不超过28根。
控制室内的小母线。
按屏组分段，段间以电缆经小刀闸连接。
第二节二次回路编号二次接线图设计完成后，要进行回路编号，以便于安装图的设计和满足安装、检修等工作的要求。
二次回路编号采用数字和文字结合的方式，按照“等电位原则”进行编号。
所谓等电位原则，就是在电气回路中，连接于一个点上的所有连线均给以相同的回路编号。
二次回路的编号主要包括直流回路编号、交流回路编号和小母线编号三种型式。
一、直流回路编号直流回路编号是按安装单位进行的。
一个安装单位给定的编号范围，如附表所示。
（1）一个安装单位分配约1000个号；正电源侧编单号、负电源侧编双号。
（2）每一台断路器的控制回路分配99个号。
当一个安装单位有4台断路器时。
它们的回路编号范围分别为l0l ～199、201～299、301～399、401～499。
对于某些重要回路还规定了专用回路编号。
比如，对断路器1QF 而言，正电源回路用101；负电源回路用102；合闸回路用103；合闸监视回路用105；跳闸回路用133；跳闸监视回路用135等。
（3）继电保护回路分配99个号，为了和控制回路区分开，用01～099范围编号。
（4）发电机励磁回路、信号回路、隔离开关操作闭锁回路等的编号范围，如附表所示。
需要注意，附表列出的是一个安装单位给定的回路编号，换一个安装单位可重复使用这些编号，但在同一个安装单位内不允许重复使用。
（5）直流回路编号举例。
断路器控制回路的编号，以图9－8为例说明。
二、交流回路编号电流互感器与电压互感器二次回路的编号，由数字和表示相别的字母组成，如附表所示。
使用时，按规定的编号范围依次编写即可，不分单双号。
（一）电流互感器二次回路编号（1）每组电流互感器分配10个号，分配方法是：电流互感器1TA 用U411～U419、V411～V419、W411～W419、N411～N419、L411～L419；6TA 用U461～U469、V461～V469??。
（2）母线差动保护公用电流回路的编号有专门规定，如附表所示。
（3）电流互感器二次回路编号举例。
测量用电流互感器二次回路编号，以图9－9为例说明。
（二）电压互感器二次回路编号（1）每组电压互感器分配10个号，具体分配方法是：电压互感器1TV 用U611～U619、V611～V619、W611～W619、N611～N619、L611～L619；对3TV 用U631～U639、V631～V639??。
（2）经隔离开关辅助触点或重动继电器切换后的电压回路，以及绝缘监察电压表的公共回路编号有专门规定，如附表所示。
（3）电压互感器二次回路编号举例。
35kV 母线电压互感器二次回路编号，以图2－12为例说明。
三、小母线编号二次回路的小母线除了有文字标号外，还规定了专用的数字编号，详见附表。
第四节控制与继电器屏的屏面布置图设计一、控制屏的屏面布置控制屏的屏面布置应满足下列原则：（1）要考虑运行人员监视、操作和调节的方便；（2）屏面设备的布置要清晰、紧凑；（3）相同的安装单位布置形式要统一；（4）要尽量使模拟母线连贯并与主接线一致。
对控制屏屏面布置的具体要求是：l ）测量仪表的布置应尽量与模拟母线相对应，相序一般按纵向排列。
2）当指示仪表集中布置在模拟母线的上方时，其中心线对地面距离一般不小于1500mm 。
3）当采用槽型仪表时，可布置在模拟接线上。
4）屏面上的模拟母线要与主接线、一致，并与一次设备的实际安装位置对应。
同一电压级的模拟母线应布罗在同一高度上。
5）控制室内各控制屏上光字牌的安装高度应一致，一般要求下面取齐。
