mapgis生成矩形图框-任意公里矩形分幅
google卫星影像图加矩形图框并打印出图的具体方法
如何为县城区google卫星影像图加矩形图框并打印出大幅面图？一、为smi影像添加图框1、新建工程。
添加msi影像文件，根据该msi实地范围计算，采用1:10000的比例尺成图的幅面大致为东西长1600mm*1030mm，HPT770打印机的最大宽度1070mm刚好可以满足，这样就确定采用1:10000的比例尺出图。
为确定图框的起始公里值和结束公里值，要做一个矩形的线，这条线不但不能超出msi影像的范围，还要与msi影像的边缘留有一定的距离，便于下一部较灵活地创建图框。
通过“设置”—“参数设置”打开“MAPCAD/MAPGIS 选择信息”窗口，勾选“坐标点可见”和“显示线坐标标记”，将矩形的左下角和右上角坐标记下备用。
2、制作1:10000比例尺任意矩形图框。
打开实用服务—投影变换子系统，选择“系列标准图框”下的“键盘生成矩形图框”，打开“矩形图框参数输入”窗口，输入具体数值。
首先矩形分幅方法的选择，这里选“任意公里矩形分幅”，然后是图框的起始公里值和结束公里值的输入，将上述记下的坐标值（横坐标去掉带号）适当取整填入。
勾选比例尺填上10000，网线类型为“仅边上向内坐标线”，坐标系选“国家坐标系”，带号为39，网间隔为2公里，十字线可为0，其他的“图幅名称”、“图幅编号”、“资料来源”、“责任人员”填上也可以，图框文件名可随意。
最后“确定”。
这样就生成了1:10000的矩形图框。
3、矩形图框与msi影像套合。
输入编辑子系统中新建工程添加1:10000的矩形图框点线区文件，在坐标栏可看到其坐标整数位比Mapgis默认的坐标少了一位整数，也就是说图框点线区文件的比例尺是1:10000的，必须经过整图变换放大10倍，才能与msi影像进行套合。
在对图框点线区文件进行整图变换的时，要先放大10倍，“图形变换”窗口中“变换类型”右面的“点变换”、“线变换”、“区变换”及各自下的“参数变化”全勾选，最后的“参数比例变换直接作用于图形参数”也必须勾选上，x比例、y比例分别填上10，然后“确定”。
mapgis制图步骤及常用功能
Mapgis制图方法步骤及常用功能电脑制图基本步骤：在做一幅图之前，先新建一个文件夹（用来保存与该图有关的所有文件），用图名给该文件夹命名，例：×××矿1号剖面，之后将扫描的图放入该文件夹中。
打开MAPGIS主菜单，进行系统设置，把工作目录设置为刚才新建的文件夹（×××矿1号剖面），其余三项在安装MAPGIS软件时设置好。
因为扫描文件为（*.tif）格式，在MAPGIS中使用不变，因此需要转换成MAPGIS可使用的文件格式（*msi），需要进行数据类型转换：MAPGIS主菜单→图象处理→图象分析（镶嵌配准）→文件→数据输入→转换数据类型：（*.tif）→添加文件（扫描的文件）→转换图形处理→输入编辑→确定：新建工程（把做的这张图看作一个工程），在左区点右键→新建区、新建线、新建点→矢量化→装入光栅文件→描图其它常用功能：做平面图之前，生成标准图框：自动生成图框：MAPGIS主菜单→实用服务→投影变换→系列标准图框→键盘生成矩形图框→矩形图框参数输入：坐标系：国家坐标系；带号：20/40；注记：公里值。
边框参数：内间距10，外间距1，边框宽1。
网线类型：绘制实线坐标线；比例尺：图的比例尺（例：5000）；矩形分幅方法：任意公里矩形分幅。
图廓参数：横向起始公里值（去带号）：例20556000→556.000，纵向起始公里值：例4820.000，横向结束公里值：，纵向结束公里值：，图廓内网线参数：网起始值（根据起始公里值定）：，网间隔（根据比例尺定）：；（例横向起始值为556.020，比例尺为5000，网起始值应为：556.500，网间隔为0.5）图幅名称：××××，图框文件名：×××，线参数设置→点参数设置→确定因为扫描图纸过程中会产生变形，为校正所产生的误差，需要用标准图框对扫描图转换后的（*.msi）格式的图纸进行图像校正，如下：图像校对：MAPGIS主菜单→图象处理→图象分析→打开影像（*.msi文件）→镶嵌融合→打开参照文件→参照线文件→镶嵌融合→删除所有控制点→镶嵌融合→添加控制点（点原图（左侧）的某点，再点右侧图对应的点，之后连续三次空格，）→镶嵌融合→控制点浏览（添加足够数量的控制点）→校正预览→影像校正为将野外用GPS实测的地质、物化探点（有大地坐标）一次性投影到所图纸上，需要做投影变换投影变换：先在Excel表格中输入X（数据去掉带号20或40）、Y、Z，另存为文本文件（制表符分隔）（*.txt）MAPGIS主菜单→实用服务→投影变换→投影转换→用户文件投影转换→设置用户文件：打开文件（*.txt）→点第二行数据用户投影参数：椭球参数：北京54坐标系；比例尺分母：1；坐标单位：米；投影带类型：6度带/3度带；结果投影参数：椭球参数：北京54坐标系；比例尺分母：图的比例尺分母（例5000）；坐标单位：毫米；投影带类型：6度带/3度带按指定分隔符→设置分隔符：√Tab；数据类型：5：双精度，6：字符串，属性名称所在行：点图元参数设置→√生成点；X位于 Y位于列→投影变换→确定→保存文件做物化探异常等值线图的步骤如下：自动生成等值线：先把Excel（*.xls）电子表格文件转换成（*.dat）文件（可以在Sufer软件中转换）注意：Excel表格中的Z值不可以有空格或符号（如≤），若某一点无数据，便用0补齐→MAPGIS主菜单→空间分析→DTM分析→Grd模型→离散数据网格化→设置参数：X：文件第列数据，Y：文件第列数据，Z：文件第列数据；网格化方法：Kring泛克立格法网格化；文件名：→保存为（*.GRD）格式文件→Grd模型→平面等值线图绘制→设置等值线参数：√等值线套区；√等值线光滑度处理：高程度；等值线层：删除当前分段，起始：，终止：，步增，→确认。
mapgis操作技巧汇总
在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像（I）—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。
4、以图上等高线和X轴交点为垂足画垂直X轴的直线，以等高线的高程画垂直于Y轴的直线，上述两直线相交点就是我们要求剖面轮廓线的拐点，把这样一系列的点连起来就成了剖面图的轮廓线5、最后再整饰一下，就作成了剖面图。
如何将区的属性赋到它所包含的点、线文件上？MAPGIS中，可以通过空间叠加的方法将区属性附到它所包含的点、线文件上。
具体做法如下：在空间分析子系统中，装人点文件和区文件，选择―空间分析‖菜单下的―点空间分析‖――点对区判别分析‖即可将区属性附在他所包含的点上。
同理，在空间分析子系统中，装入线文件和区文件，选择―空间分析‖菜单下的―线空间分析‖――线对区判别分析‖即可将区属性附在他所包含的线上。
补充出现飞点解决的办法：在复杂图形处理时，由于各种原因（主要是操作不当），引起飞点现象。
出现飞点后，可以在输人编辑中利用―部分存文件‖的功能去除飞点。
判断是否出现飞点现象，可在图形编辑子系统里选择窗口菜单下的复位窗口，查看图形是否满屏显示；也可以在输出子系统的编辑工程文件内，在1:1情况下使用系统自动测试幅面大小，比较检测出的幅面大小是否与实际幅面大小一致。
如果已经发现飞点，在工程设置时按住Ctrl+鼠标移动图形在纸张上的位置，减小页面到实际大小为止。
有会员反应，字库里面没有的字或者生僻字输入不进去：在地名用字中,生僻字很多,要输入的注记,计算机字库里往往没有。
利用mapgis制作地质图方法解答
边框参数可根据出图的比 例调整，一般采用初始设 定值不做变化
各参数设置完成后点击“确定”，保存点、线、 面文件。最后形成的图框如图所示：
3.地质图生成
地质图中字体的大小及图例的大小格式如下图所示：
根据第一 届地质大 赛给出的 地质资料， 粗略的做 出的地质 图，仅作 参考（图 例等相关 内容没有 给出）。
完整的地质图应包括地层柱状图及地质剖面， 一般综合地层柱状图绘制在左图廓外，剖面图 绘于图廓下方，图例绘在右图廓外。
第五章 变质岩
概述：变质岩在区内的发展程度，所具有的成 因类型和分布情况。然后按成因类型分节进行 详细叙述。
第六章 构造
首先概述区域构造基本特征，大地构造或 构造体系归属及具体部位，构造型式等。 然后根据构造体系分带进行详细叙述，应 着重摆实际资料，详细描述各种构造形迹的形 态、产状、规模、性质、分布；论述各种构造 形迹之间的先后序次，从属级别和生成机理方 面的联系。 最后论述体系归属的依据，有几种构造体 系可以列几节叙述。
利用mapgis制作地质图方法解答
管友飞 2014年5月30日
主要内容
1.标准图框生成 2.点线投影变换 3.地质图生成 4.地质报告编写
1.标准图框生成
打开mapgis，选择实用服务中的投影变换
打开投影变换菜单，出现下图,选择 图标， 表示矩形图框生成；或者选择“系统标准图框” 菜单下“键盘生成矩形图框”菜单。
任意分幅图框生成
任意分幅图框生成一、进入MAPGIS的投影变换子系统图1 进入投影变换二、如果已知一个任意分幅的地质图四个角点的经纬度值，那么选择“投影转换”菜单中的“绘制投影经纬网”图2 绘制投影经纬网选择执行后，会出现如图所示的对话框，按图中所示顺序依次修改相应的参数，其中：图3 投影经纬网生成的经纬度参数输入图4 角度单位设置图5 投影参数设置生成后的图框如图6所示：1．角度单位：说明在3区中所输入的经度及纬度的单位或格式，可以是度、分、秒、弧度等，这些都是十进制的单一的单位的，另外也可以是DDDMMSS.SS （度分秒）格式的，也是较为长用的一种格式，它的填写方式是将经纬度的度分秒值依次连续填入，例：117°05′30″则填作：“1170530”。
2．投影参数：根据具体情况选择不同的投影参数。
按图中所示顺序修改相应的数据。
在蓝区中填写数据时采用DDDMMSS.SS 格式。
在角度单位及投影参数填写中涉及椭球参数的选择，应根据原始图件或具体情况进行选择。
3．最小起始经度—地质图最西边所处经度最大结束经度—地质图最东边所处经度 经度线间隔—所绘图框经度线的间隔 最小起始纬度—地质图最南边所处经度 最大结束纬度—地质图最北边所处经度 纬度线间隔—所绘图框纬度线的间隔4.经线点密度及纬线点密度—生成图框的线上拐点密度，通常设为0。
5．为图框所画坐标网的密度及图外框修饰设置。
如果已知任意分幅图幅的公里值（高斯直角坐标），可选择“键盘生成矩形图框”。
选择“键盘生成矩形图框”后，会出现如图所示对话框：请按图上所示顺序依次填写所需数据。
其中：矩形分幅方法—选用任意公里矩形分幅。
图廓参数：所填写数据单位一定为公里。
网起始X及Y：填写整数坐标。
坐标系：选择国家坐标系。
带号根据具体情况填写。
比例尺及坐标线根据需要填写或选取。
生成图框如图所示。
MAPGIS软件做地图图框步骤和方法
MAPGIS软件做地图图框步骤和方法一、绘制图框1、打开2、记下原图框左上角和右下角（对角便可）的坐标值A（a,b）B（c,d）。
3、绘制图框：MAPGIS6.7主菜单→实用服务→投影变换→MAPGIS投影变换系统→系列标准图框→键盘生成矩形图框→矩形图框参数输入（按要求输入相关参数）→确定→绘成图框①MAPGIS6.7主菜单→实用服务→投影变换②MAPGIS投影变换系统→系列标准图框→键盘生成矩形图框③矩形图框参数输入（按要求输入相关参数）→确定注意：1.如步骤2中所示，取原图框左上角及右下角坐标分别为A（a,b）和B（c,d）。
则图廓参数中横向起始坐标值X为a,纵向起始坐标值Y为d；横向结束坐标值X为c,纵向结束坐标值Y为b。
起始点（a,d），结束点（c,b）。
2.图廓内网线参数：网起始值X及网起始值Y分别为比a和d稍大的数。
3.矩形分幅方法：选择用户自定义坐标框。
4.比例尺：选择与图相同的比例尺。
5.图框文件名：可以命名文件和选择保存路径④绘成图框二、获取经纬度坐标值（该过程需要进行MAPGIS向ARCGIS的文件转换。
）1、MAPGIS转为ARCGIS：MAPGIS6.7主菜单→图形处理→文件转换→无标题（文件转换窗口）→F文件（下拉菜单）→L装入线（单击）→MAPGIS打开文件（窗口）选择要存入的线文件（原图框）→打开→O输出（下拉菜单）→输出SHAPE文件（单击）→选择文件（对话框）→确定→ESRI SHAPE（命名shape文件并保存在指定位置）→保存（单击）①MAPGIS6.7主菜单→图形处理→文件转换②文件转换→无标题（文件转换窗口）→F文件（下拉菜单）→L装入线（单击）③L装入线（单击）→MAPGIS打开文件（窗口）选择要存入的线文件（原图框）→打开④O输出（下拉菜单）→输出SHAPE文件（单击）⑤输出SHAPE文件（单击）→选择文件（对话框）→确定⑥ESRI SHAPE（命名shape文件并保存在指定位置）→保存（单击）2、将版石.SHP文件导入预先建好的一个ARCGIS项目库内1）新建项目库：打开ArcCatalog→在指定位置（本例为E盘）新建一个File Geodatabase库文件（New File Geodatabase）2）将版石.SHP文件导入New File Geodatabase库文件在版石.SHP上点鼠标右键→下拉菜单（单击）→（单击）→对话框→在中点击→对话框中选择已建好的New File Geodatabase项目库→单击add→→单击OK①在版石.SHP上点鼠标右键→下拉菜单（单击）→（单击）②对话框→在中点击③对话框中选择已建好的New File Geodatabase项目库→单击add④→单击OK→成功导入3）在ARGMAP中打开并匹配坐标系在地图显示窗口右击→下拉菜单→→单击→对话框→→→对话框→选择一个已有文件如→add→完成①在地图显示窗口右击→下拉菜单→→单击②对话框→→点击③对话框→选择一个已有文件如→add⑤对话框→确定注意：如果需要修改坐标系参数，在对话框内单击→→进行编辑4）显示经纬度坐标并记录①在地图显示窗口右击→下拉菜单→→单击→对话框→→选择→确定②分别记下图框左上角和左下角的坐标A’(a’,b’)和B(c’,d’)三、编辑图框1、打开→添加项目（单击）：添加步骤一中的新建图框文件：版石.WP, 版石.WL, 版石.WT。
1.MapGIS光栅文件(.msi)坐标配准流程
MapGIS光栅文件（.msi）坐标配准流程光栅, 流程, 坐标, 文件一、原始纸质图扫描光栅文件*******铁矿区一张纸质1:2000储量估算图扫描后的jpg格式光栅文件（也可为tif、jpg、bmp格式），要在Mapgis中进行光栅文件坐标配准二、光栅文件坐标配准。
1、生成标准图框。
1）“实用服务”模块→投影变换→系列标准图框→用键盘生成矩形图框，出现以下对话框：2）以光栅图内图廓左下角X及Y值作为起始公里值，以内图廓右上角X及Y坐标值作为结束公里值，单位为公里。
原图左下角X及Y坐标值为：X=527.65；Y=4084.6；原图右上角X及Y坐标值为：X=528.60；Y=4085.90；3）“坐标系”选“国家坐标系”，“矩形分幅方法”选“任意公里矩形分幅”4）X坐标值前两位38为3度带带号，原图比例尺为1:2000，网格间距xd及yd均为0.2，网格线类型选“绘制实线坐标线”，各参数输入结果如下图所示：点击确定，图框自动生成如下图。
5）点击“文件”→“另存文件”→选定全部点、线、区文件→“确定”6）指定存放目录→以“图框”名将点、线、区文件全部存在指定的文件夹中2、生成MAPGIS内部msi影像文件1）返回MAPGIS主界面→图像处理→图像分析，2）文件→数据输入，出现如下对话框：3）“转换数据类型”处选择要转换光栅文件的类型（如JPG、tif、bmp等）→点“添加文件[F]”选择要转换的光栅文件→“目标文件目录”处点“…”指定转换后的msi影像文件存放目录→点“转换[V]”即生成msi影像文件。
3、光栅文件校正1）文件→打开影像→选定以上生成的msi影像文件→打开，则装入msi影像文件2）镶嵌融合→打开参照文件→参照点/线/区文件→选定前面生成的标准图框文件此时页面中显示影像图及前面生成的标准图框。
3）采集控制点为保证配准精度，至少选取10—13个控制点，即4个图幅角点和6—9个分布均匀的方格网交点（最好全部选择方格网交点）。
mapgis制图基本步骤

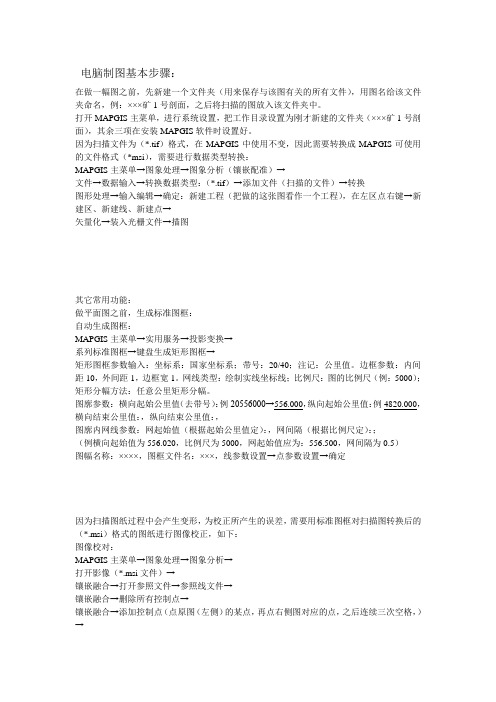

电脑制图基本步骤：在做一幅图之前，先新建一个文件夹（用来保存与该图有关的所有文件），用图名给该文件夹命名，例：×××矿1号剖面，之后将扫描的图放入该文件夹中。
打开MAPGIS主菜单，进行系统设置，把工作目录设置为刚才新建的文件夹（×××矿1号剖面），其余三项在安装MAPGIS软件时设置好。
因为扫描文件为（*.tif）格式，在MAPGIS中使用不变，因此需要转换成MAPGIS可使用的文件格式（*msi），需要进行数据类型转换：MAPGIS主菜单→图象处理→图象分析（镶嵌配准）→文件→数据输入→转换数据类型：（*.tif）→添加文件（扫描的文件）→转换图形处理→输入编辑→确定：新建工程（把做的这张图看作一个工程），在左区点右键→新建区、新建线、新建点→矢量化→装入光栅文件→描图其它常用功能：做平面图之前，生成标准图框：自动生成图框：MAPGIS主菜单→实用服务→投影变换→系列标准图框→键盘生成矩形图框→矩形图框参数输入：坐标系：国家坐标系；带号：20/40；注记：公里值。
边框参数：内间距10，外间距1，边框宽1。
网线类型：绘制实线坐标线；比例尺：图的比例尺（例：5000）；矩形分幅方法：任意公里矩形分幅。
图廓参数：横向起始公里值（去带号）：例20556000→556.000，纵向起始公里值：例4820.000，横向结束公里值：，纵向结束公里值：，图廓内网线参数：网起始值（根据起始公里值定）：，网间隔（根据比例尺定）：；（例横向起始值为556.020，比例尺为5000，网起始值应为：556.500，网间隔为0.5）图幅名称：××××，图框文件名：×××，线参数设置→点参数设置→确定因为扫描图纸过程中会产生变形，为校正所产生的误差，需要用标准图框对扫描图转换后的（*.msi）格式的图纸进行图像校正，如下：图像校对：MAPGIS主菜单→图象处理→图象分析→打开影像（*.msi文件）→镶嵌融合→打开参照文件→参照线文件→镶嵌融合→删除所有控制点→镶嵌融合→添加控制点（点原图（左侧）的某点，再点右侧图对应的点，之后连续三次空格，）→镶嵌融合→控制点浏览（添加足够数量的控制点）→校正预览→影像校正为将野外用GPS实测的地质、物化探点（有大地坐标）一次性投影到所图纸上，需要做投影变换投影变换：先在Excel表格中输入X（数据去掉带号20或40）、Y、Z，另存为文本文件（制表符分隔）（*.txt）MAPGIS主菜单→实用服务→投影变换→投影转换→用户文件投影转换→设置用户文件：打开文件（*.txt）→点第二行数据用户投影参数：椭球参数：北京54坐标系；比例尺分母：1；坐标单位：米；投影带类型：6度带/3度带；结果投影参数：椭球参数：北京54坐标系；比例尺分母：图的比例尺分母（例5000）；坐标单位：毫米；投影带类型：6度带/3度带按指定分隔符→设置分隔符：√Tab；数据类型：5：双精度，6：字符串，属性名称所在行：点图元参数设置→√生成点；X位于Y位于列→投影变换→确定→保存文件做物化探异常等值线图的步骤如下：自动生成等值线：先把Excel（*.xls）电子表格文件转换成（*.dat）文件（可以在Sufer软件中转换）注意：Excel表格中的Z值不可以有空格或符号（如≤），若某一点无数据，便用0补齐→MAPGIS主菜单→空间分析→DTM分析→Grd模型→离散数据网格化→设置参数：X：文件第列数据，Y：文件第列数据，Z：文件第列数据；网格化方法：Kring泛克立格法网格化；文件名：→保存为（*.GRD）格式文件→Grd模型→平面等值线图绘制→设置等值线参数：√等值线套区；√等值线光滑度处理：高程度；等值线层：删除当前分段，起始：，终止：，步增，→确认。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
mapgis生成矩形图框-任意公里矩形分幅（mapgis6.7）
这个主要是自由生成矩形公里图框用，每个mapgis里面的功能都是有所侧重。
1.打开mapgis主菜单，进入“实用服务——投影变换——系列标准图框——键盘生成矩形图框”。
2.矩形分幅方法那个下拉菜单选择任意公里矩形分幅
如上图，我想生成实际坐标为：东坐标630000-740000，北坐标4550000-4650000，既上面横竖填的都是公里值，比例尺为1：25万的矩形地形图框，网格间距dx：10代表地形图框是10公里的方格，dy：10，这个可以根据自己的需求设置。
内间距12，是指外框线到内框线的距离，单位为毫米。
着重说下这儿的国家坐标系，这儿是默认为3度分带的就是你的中央子午线除以3所得的数字，比如我上图生成的图框的中央子午线为31*3=93，这个得注意。
3：缺点
这个方法的缺点就是不能设置椭球参数，默认的是西安80的椭球参数，在图框椭球参数设置了也不行，这样的话在和54图框套合时，你把这样生成的80图框转换成54图框后就会有误差，我上述25万做出来是图上北0.32毫米、东0.1毫米的误差，如果不能接受这样的误差，就不能用。
这个可以自己试验。
（注：素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与
关注！）。
