混凝土的碳化深度
混凝土中碳化深度检测技术应用规范
混凝土中碳化深度检测技术应用规范混凝土是一种广泛应用于建筑、桥梁、道路等工程中的材料，但长期使用后，会出现碳化现象。
碳化深度是评估混凝土结构耐久性的重要参数之一。
因此，掌握混凝土中碳化深度检测技术应用规范十分必要。
一、碳化深度的概念及重要性碳化是指混凝土中的水泥石中的钙化合物与二氧化碳反应，生成碳酸钙，并释放出水。
碳化深度是指混凝土中钙化合物与二氧化碳反应形成的碳酸盐层与混凝土表面之间的距离。
混凝土中的碳化深度越大，其抗压强度和耐久性就越差，同时混凝土中的钢筋也会受到侵蚀。
因此，对于评估混凝土结构的耐久性，了解碳化深度是非常必要的。
二、碳化深度检测技术的种类1. 直接观测法：通过裸眼观察混凝土表面颜色，判断碳化深度。
但是，该法存在主观性大、误差大的问题。
2. 表面硬度法：通过检测混凝土表面的硬度变化，来推测碳化深度。
该方法具有简便、快速的优点，但是，仅适用于表面有碳酸盐层的混凝土结构。
3. 化学分析法：通过采集混凝土样品，进行化学分析，来确定碳化深度。
该方法具有准确性高的优点，但是，需要对混凝土进行破坏性取样，且操作复杂。
4. 电化学法：通过在混凝土表面插入电极，测量电势值的变化来判断碳化深度。
该方法具有非破坏性、准确性高的优点，但是，需要进行专业培训。
5. 声波法：通过发射声波，测量声波在混凝土中传播的速度和反射的程度，来推测碳化深度。
该方法具有非破坏性、快速、准确的优点，但是，对于大型混凝土结构不适用。
三、碳化深度检测技术应用规范1. 选择合适的检测方法：根据混凝土结构的大小、使用年限、表面状态等因素，选择合适的碳化深度检测方法。
2. 仪器设备的选择与校准：根据选定的检测方法，选择相应的仪器设备，并对其进行校准，确保测量的准确性。
3. 检测点的布置：根据混凝土结构的特点，合理布置检测点，确保检测结果的代表性和可靠性。
4. 操作规范：在进行碳化深度检测前，进行现场勘察，了解混凝土结构的基本情况；在操作过程中，遵守相关的操作规范，确保检测结果的准确性和可靠性。

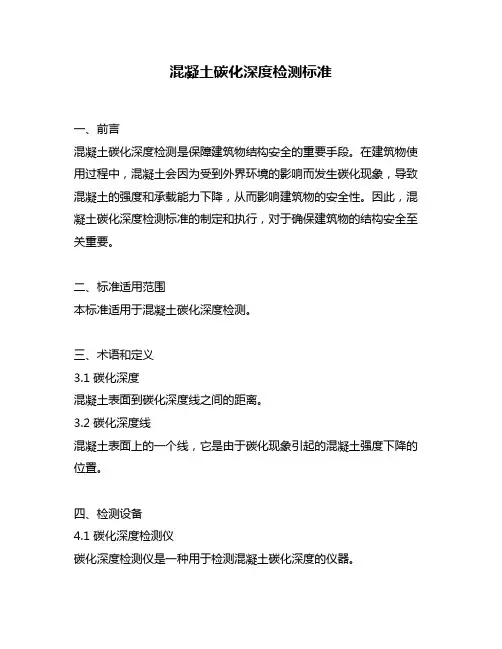

混凝土碳化深度检测标准
混凝土碳化深度检测标准一、前言混凝土碳化深度检测是保障建筑物结构安全的重要手段。
在建筑物使用过程中，混凝土会因为受到外界环境的影响而发生碳化现象，导致混凝土的强度和承载能力下降，从而影响建筑物的安全性。
因此，混凝土碳化深度检测标准的制定和执行，对于确保建筑物的结构安全至关重要。
二、标准适用范围本标准适用于混凝土碳化深度检测。
三、术语和定义3.1 碳化深度混凝土表面到碳化深度线之间的距离。
3.2 碳化深度线混凝土表面上的一个线，它是由于碳化现象引起的混凝土强度下降的位置。
四、检测设备4.1 碳化深度检测仪碳化深度检测仪是一种用于检测混凝土碳化深度的仪器。
4.2 涂料去除工具涂料去除工具是一种用于去除混凝土表面涂料的工具。
五、检测方法5.1 检测前准备工作5.1.1 确定检测区域根据建筑物的结构和使用情况，确定需要检测的区域。
5.1.2 去除表面涂料使用涂料去除工具清除检测区域表面的涂料。
5.1.3 准备检测仪器准备碳化深度检测仪，并按照说明书进行操作。
5.2 检测过程5.2.1 测量碳化深度线使用碳化深度检测仪测量混凝土表面的碳化深度线位置。
5.2.2 测量碳化深度将碳化深度检测仪沿着碳化深度线平行地移动，直到仪器发出测量信号，记录测量值。
5.2.3 多点检测在检测区域内，至少进行三个以上的点位检测，并计算平均值。
5.3 检测结果处理5.3.1 计算碳化深度将测得的碳化深度值求平均值，作为检测区域的碳化深度。
5.3.2 判断结果根据建筑物的使用情况和结构要求，判断检测结果是否符合要求。
六、结果记录6.1 记录内容检测日期、检测区域、检测人员、检测仪器型号、检测结果等。
6.2 记录保存检测结果应妥善保存，并根据需要提供给相关部门和人员查阅。
七、检测周期建筑物的使用情况和结构要求决定检测周期。
通常建议每年检测一次。
八、检测报告8.1 报告内容检测日期、检测区域、检测人员、检测仪器型号、检测结果等。
8.2 报告审核检测结果报告应由专业人员审核并签字确认。
混凝土中碳化深度测量技术规程
混凝土中碳化深度测量技术规程【混凝土中碳化深度测量技术规程】引言：混凝土是一种广泛应用于建筑工程中的材料，其强度和耐久性对于保证建筑物的结构安全至关重要。
然而，由于外部环境的影响和时间的推移，混凝土中可能产生碳化现象，从而导致其性能下降。
准确测量混凝土中的碳化深度具有重要意义，可以帮助我们评估混凝土结构的健康状况，采取相应的维修和保养措施。
本文将介绍混凝土中碳化深度的测量技术规程。
一、碳化深度的定义和意义1.1 碳化深度的概念碳化深度是指二氧化碳和水分进入混凝土内部并与水泥石中的钙化合物反应形成碳酸钙，导致混凝土内部pH值降低的程度。
碳化深度可以视为表征混凝土耐久性和抗渗性能的重要指标。
1.2 碳化深度的意义准确测量混凝土中的碳化深度可以帮助我们判断混凝土结构的健康状况，及时采取维修和保养措施。
对于新建混凝土结构，了解其碳化深度可以提供设计和施工方面的参考，以确保工程质量和建筑寿命。
二、碳化深度测量技术规程2.1 样品制备在进行碳化深度的测量之前，需要制备一定数量的混凝土样品。
样品应当代表所要评估的混凝土结构，尽可能具有代表性。
样品的制备应遵循有关标准和规程。
2.2 测量设备和工具进行碳化深度测量所需的设备和工具包括：测量刀具、橡皮泥等。
这些设备和工具应保持清洁和精确，以减小误差。
2.3 测量方法2.3.1 表面处理在进行测量之前，需要对混凝土样品的表面进行处理，以去除任何可能影响测量结果的污渍和杂质。
常见的表面处理方法包括刮除外表层和用橡皮泥填充露出的孔洞。
2.3.2 切割测量采用切割测量方法可以准确测量混凝土中的碳化深度。
在样品上绘制一条竖直的参考线，并选择合适的切割点位置。
使用测量刀具沿参考线切割混凝土，直至观察到明显的颜色变化为止。
通过测量刀具切割的深度来确定碳化深度。
2.3.3 增重法测量增重法测量是通过测量混凝土样品的质量变化来计算碳化深度。
将样品放置在恒温恒湿条件下，定期测量样品的质量，并记录下来。

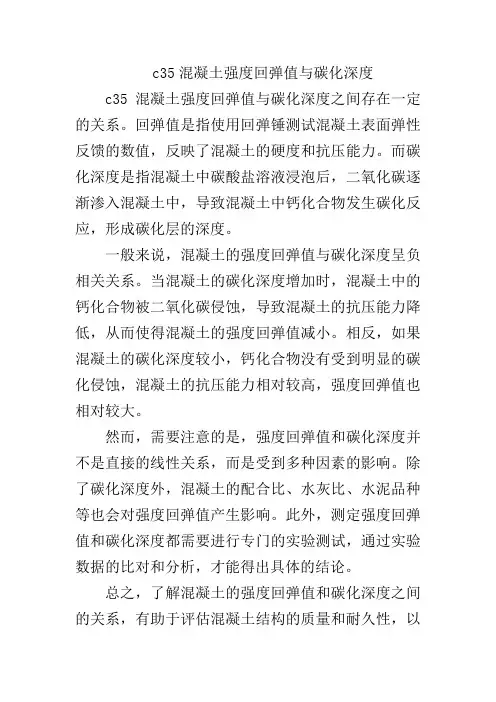

c35混凝土强度回弹值与碳化深度
c35混凝土强度回弹值与碳化深度c35混凝土强度回弹值与碳化深度之间存在一定的关系。
回弹值是指使用回弹锤测试混凝土表面弹性反馈的数值，反映了混凝土的硬度和抗压能力。
而碳化深度是指混凝土中碳酸盐溶液浸泡后，二氧化碳逐渐渗入混凝土中，导致混凝土中钙化合物发生碳化反应，形成碳化层的深度。
一般来说，混凝土的强度回弹值与碳化深度呈负相关关系。
当混凝土的碳化深度增加时，混凝土中的钙化合物被二氧化碳侵蚀，导致混凝土的抗压能力降低，从而使得混凝土的强度回弹值减小。
相反，如果混凝土的碳化深度较小，钙化合物没有受到明显的碳化侵蚀，混凝土的抗压能力相对较高，强度回弹值也相对较大。
然而，需要注意的是，强度回弹值和碳化深度并不是直接的线性关系，而是受到多种因素的影响。
除了碳化深度外，混凝土的配合比、水灰比、水泥品种等也会对强度回弹值产生影响。
此外，测定强度回弹值和碳化深度都需要进行专门的实验测试，通过实验数据的比对和分析，才能得出具体的结论。
总之，了解混凝土的强度回弹值和碳化深度之间的关系，有助于评估混凝土结构的质量和耐久性，以
及制定相应的维护和修复措施。
但具体的数值关系还需根据实际情况进行实验研究和分析。
混凝土碳化深度测量方法
1 《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011要求测量混凝土碳化深度值应选用1%-2%的酚酞酒精溶液，所以试验时一般配制浓度1.5%的酚酞酒精溶液。
2 试验过程中用到铁锤、錾子、洗耳球等小工具，洗耳球可以用小毛刷代替，主要主要是清除粉末和碎屑。
3 选择一个水平面，用铁锤敲击錾子，需要敲出一个直径1.5厘米，深度可根据预估碳化深度值大1.0厘米即可。
4 用洗耳球将敲出的混凝土孔洞里的粉末和碎屑吹干净，洗耳球的吹力很小，所以可以多吹几次。
5 用胶头滴管吸入少量的浓度为1.5%酚酞酒精溶液滴入孔洞区，酚酞遇到混凝土中的强碱会变色，已经碳化的部分是无色的，这也是实验原理。
6 然后使用混凝土碳化深度测量仪测量混凝土的具体碳化深度值，测量三次，最后取平均值，精确至0.5毫米即可。
混凝土碳化深度与时间的关系
混凝土碳化深度与时间的关系引言混凝土是一种常用的建筑材料，具有良好的耐久性和承载能力。
然而，长期以来，混凝土结构在使用过程中会受到一些外界因素的影响，其中之一就是碳化。
混凝土碳化是指混凝土中的水泥石中的氢氧化钙与空气中的二氧化碳反应生成碳酸钙的过程。
碳酸钙的生成会导致混凝土的性能下降，从而影响建筑物的使用寿命。
因此，研究混凝土碳化深度与时间的关系对于保障建筑物的耐久性具有重要意义。
碳化深度的测量方法为了研究混凝土碳化深度与时间的关系，首先需要测量混凝土的碳化深度。
目前常用的测量方法有刚度法、酚酞法和酸碱滴定法等。
刚度法刚度法是一种常用的测量混凝土碳化深度的方法。
该方法通过测量混凝土的硬度来推断碳化深度。
具体步骤如下：1.准备一组不同碳化深度的混凝土试件。
2.使用硬度测量仪测量混凝土试件的硬度。
3.根据硬度与碳化深度的关系曲线，推断混凝土的碳化深度。
酚酞法酚酞法是另一种常用的测量混凝土碳化深度的方法。
该方法通过测量混凝土中酚酞指示剂的颜色变化来推断碳化深度。
具体步骤如下：1.准备一组不同碳化深度的混凝土试件。
2.将酚酞指示剂溶液涂在混凝土试件的切面上。
3.观察酚酞指示剂的颜色变化，并根据颜色变化的程度推断混凝土的碳化深度。
酸碱滴定法酸碱滴定法是一种比较精确的测量混凝土碳化深度的方法。
该方法通过滴定混凝土试件中的酸碱溶液来测量碳化深度。
具体步骤如下：1.准备一组不同碳化深度的混凝土试件。
2.将酸碱溶液滴在混凝土试件的切面上。
3.观察溶液滴定的终点，根据滴定的酸碱溶液的体积推断混凝土的碳化深度。
混凝土碳化深度与时间的关系混凝土碳化深度与时间的关系是一个复杂的过程，受到多种因素的影响。
下面将介绍几个重要的影响因素。
混凝土配比混凝土的配比是影响碳化深度的重要因素之一。
过水水泥比过高会导致混凝土内部的孔隙率增加，使得二氧化碳更容易渗透到混凝土内部，从而加速碳化的发生。
因此，合理控制混凝土的配比可以有效减缓混凝土的碳化速度。
砼碳化深度
砼碳化深度用1%的酚酞酒精溶液检测砼碳化深度时，如果砼变成粉红色就说明变色的部位碳化了吗？还是变色的砼属于没有碳化，不变色的才是碳化？最佳答案混凝土的碳化是混凝土所受到的一种化学腐蚀。
空气中CO2气渗透到混凝土内，与其碱性物质起化学反应后生成碳酸盐和水，使混凝土碱度降低的过程称为混凝土碳化，又称作中性化，其化学反应为：Ca（OH）2＋CO2＝CaCO3＋H2O。
即，混凝土本身显碱性（遇酚酞变红），碳化了，即碱性消失了（中性或酸性遇酚酞都不变色，依旧无色透明）。
即酚酞不变色时，砼碳化了；酚酞变色了，砼没碳化。
测碳化很简单： 1.在砼表面凿个小洞，深1cm左右； 2.用洗耳球或小皮老虎吹掉灰尘碎屑； 3.在凿开的砼表面滴或者喷1％的酚酞酒精溶液；4.用游标卡尺或碳化深度深度测定仪测定没有变色的砼的深度。
碳化深度，是混凝土裸露在空气中，其表面与空气中的二氧化碳发生反应，影响了这部分混凝土的强度，因此回弹检测时，必须减去混凝土的碳化深度，再换算成强度值。
碳化深度与混凝土使用时间成正比，比如刚浇筑的混凝土碳化深度几乎为零，使用了2年的混凝土检测时就必须考虑碳化深度。
碳化深度是影响检测的因素，没有合格值。
但规范规定，碳化深度大于6mm就需要做钻芯取样。
回弹法测取砼的强度：首先测出回弹实测值，在进行碳化深度测量，得出两者结果后进行换算得出砼的强度。
取得回弹同批次砼合格报告后，不需要在对同批次砼进行评定请问用回弹法测的砼的推定值,最后结果,是否和设计强度进行评定,如一个构件的设计值为C15,用回弹法测的砼强度推定值为14.3MPa(或16.1MPa),请问这二个数值如何进行评定,是不是14.3MPa与C15比,是不合格的,而16.1MPa与C15比是合格的,评定是按什么规程进行评定的和进行下结论的?最佳答案按《JGJ T 23-2001回弹法检测混凝土抗压强度技术规程》的规定进行回弹强度计算。
当测区数少于10个时，按取最小值。
混凝土碳化深度与处理措施
混凝土碳化深度与处理措施混凝土碳化是指混凝土中的水泥与空气中的二氧化碳发生反应，生成碳酸盐的过程。
混凝土碳化会导致混凝土的硬度下降、钢筋锈蚀等问题，严重时会影响混凝土结构的使用寿命和安全性。
因此，对混凝土碳化进行处理是非常重要的。
混凝土碳化深度的测试方法主要有酚酞试剂法、酚酞重量损失法、PH试纸浸泡法和生物电阻法等。
其中，酚酞试剂法是一种常用的方法，通过加入酚酞试剂来检测混凝土碳化深度。
测量时，将酚酞试剂涂在混凝土表面，待其变色后加入10%氢氧化钠溶液，根据变色深度来判断混凝土的碳化深度。
处理混凝土碳化的措施主要包括以下几个方面：1.加强混凝土结构的防水性能：合理配置混凝土配合比，选用适当的水泥种类和掺合料，做好混凝土的施工质量管理，确保结构的防水性能。
2.进行表面保护处理：可以采用混凝土表面油漆、防水胶涂层、硅酸盐防水涂料等方式来保护混凝土结构的表面，防止碳化的发生和深度扩展。
3.加强混凝土设计及施工管理：在混凝土结构的设计和施工中考虑碳化的问题，选择适合的抗碳化混凝土配合比，加强施工管理，确保混凝土的质量。
4.增加混凝土覆盖层：混凝土结构中钢筋与混凝土的保护层是阻止碳化的关键，应根据混凝土碳化深度的要求来确定混凝土的覆盖层厚度，以保证足够的保护层。
5.治理混凝土表面碳化层：对于已经碳化的混凝土结构，可以通过清理表面碳化层、钢筋防护处理等方式来进行治理，以延缓混凝土的进一步损坏。
6.做好维护保养工作：定期检测混凝土碳化情况，及时采取处理措施，做好混凝土结构的维护保养工作，延长其使用寿命。
综上所述，混凝土碳化深度与处理措施是保证混凝土结构耐久性和安全性的重要因素，通过加强防水性能、表面保护处理、设计及施工管理、增加覆盖层、治理表面碳化层以及做好维护保养工作等措施，可以延长混凝土结构的使用寿命，提高结构的耐久性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土的碳化深度
混凝土碳化深度：
土碳化是指混凝土中的高碱性物质（主要是氢氧化钙）同大气中的二氧化碳（CO2）发生化学反应的现象。
由于混凝土碳化是在混土碳化是在混凝土的构件外表面及表面下形成一个坚硬的碳化表皮，所以又称为混凝土“表面碳化”。
测定混凝土碳化深度值的意义：
检测混凝土碳化深度的目的之一是混凝土碳化深度的大小直接影响采用回弹法检测混凝土强度的
测定结果，即（对回弹法检测混凝土强度测定值进行修正）必须考虑混凝土碳化深度。
检测混凝土碳化深度的目的之二是由此可定性地推定混凝土中的钢筋锈蚀情况。
下面简述混凝土碳化与钢筋锈蚀的关系分析。
混凝土碳化与钢筋锈蚀的关系：
普通硅盐水泥在水化过程中生成大量的氢氧
化钙。
混凝土孔隙中充满了饱和氢氧化钙溶液，钢筋在碱性介质中表面生成难溶的Fe2O3和Fe3O4,这层保护膜（或钝化膜）使钢筋难以生锈。
混凝土硬化以后，表面遭受空气中二氧化碳的作用，氢氧化钙慢慢变成碳酸钙而失去碱性，即前述的混凝土碳化。
图c示出混凝土碳化深度达到钢筋表面，碳化部分的钢筋表面使氧化膜破坏而开始生锈，但碱性部分的钢筋表面并不生锈。
钢筋一生锈，铁锈的体积增大，破坏了混凝土保护层，沿钢筋产生裂缝，水、空气进入裂缝，加速了钢筋的锈蚀。
因此，一般认为当混凝土保护层厚度大于碳化深度时，钢筋没有锈蚀；保护层厚度与碳化深度接近时，则钢筋表面开始有局部锈点出现，当碳化浓度大于保护层时，锈蚀一般不可避免地要出现。
由于已碳化混凝土中钢筋锈蚀将产生钢筋截面削弱、钢筋与混凝土相互作用能力降低，所以一般也认为当钢筋锈蚀发展
到混凝土保护层沿钢筋开裂的程度时，尽管尚不影响构件安全使用，但可认为是开始危及结构安全的前兆，甚至可认为这是构件使用寿命的一种极限状态。
混凝土碳化深度的检测方法：
碳化深度，可用合适的工具（如钻、凿子）在测区表面形成直径约为15mm的孔洞，其深度约等于保护层厚度，然后除去孔洞中的粉末和碎屑，不能用液体冲洗。
用浓度为1%的酚酞酒精溶液立即洒在孔洞壁的边缘处，再用钢尺测量自混凝土表面至深处不变色、（未碳化部分呈紫红色）有代表性的交界处垂直距离1~2次，该距离即为混凝土的碳化深度值。
每次测读至0.5mm。
在测区中选取n个碳化深度测点，得到相应碳化深度测量值，即可进行平均碳化深度值的计算。
