化学反应器的控制
化学反应器控制方案的分析与设计
控 制 方 案 非 常 简 单 ， 一 个 换 热 器 的 控 制 方 案 完 与 全 相 同 。但 是 ， 当反 应 速 度 快 、 热 量 大 或 由于 工 放 艺 设 计 上 的 原 因 ， 得 反 应 器 的 稳 定 操 作 区 域 很 使 狭 窄 的 情 况 下 ， 应 器 控 制 方 案 的设 计 将 成 为 一 反
１ １ 被 控 变 量 ．
择 某 种 间 接 的被 控 变 量 ． 常 见 的 间 接 指 标 是 反 最
应 器 的 温 度 ， 是 对 于 具 有 分 布 参 数 特 性 的 反 应 但 器 。 该 注 意所 测 温度 的 代 表 性 。 应
根 据 化 学 反 应 器 及 其 内 在 进 行 反 应 的 机 理
不同 ， 其被 控 变量 可 以选择 反 应转 化 率 、 品的 产 质量 及产量 等直接指 标 应 器 的控 制
目前 ，大 型 化 工 生 产 过 程 所 使 用 的 反 应 釜 ， ，
作 者 简 介 ： 永 杰 （９ ５ ）男 ， 族 ， 西 百 色人 ， 级 工 程 师 ， 西 职 业 技 术 学 院计 算 机 与 电 子 信 息 工 程 系 教 研 室 主 任 ． 主 持 黄 １ ６ 一， 汉 广 高 广 曾 或 参 与 多 项 大 型 工 业 控 制 系 统 的设 计 、 工 项 目 ， 从 事 电 气 自动 化 、 产 过 程 自动 化 、 电一 体 化 专 业 的教 学 和科 施 现 生 机
黄 永 杰
（ 广西 职业 技 术学 院计 算机 与 电子信 息 工程 系 ， 西 南 宁 ５ ０ ２ ） 广 ３ ２ ６ 摘 要 ： 学 反应 器是 石 油化 工 、 化 医药 等企 业 常 见 的生产 过 程设 备 ， 应 机理 复 杂 ， 较为 典 型 的单元 生 反 是
化学反应器自动控制系统设计
化学反应器自动控制系统设计引言：化学反应器是化学工业生产过程中常见的设备之一，它对于反应物质的混合和反应过程的控制起着非常重要的作用。
为了提高反应器的稳定性、效率和安全性，设计一个高效的自动控制系统是必要的。
本文将从反应器的特点和需求出发，设计一个化学反应器的自动控制系统。
一、化学反应器的特点和需求分析1.反应物质的准确控制：自动控制系统需要能够准确地控制反应物质的进料量和比例，以确保反应过程的稳定性。
2.反应条件的精确调节：自动控制系统需要能够根据反应物质的性质和需求精确调节反应温度、反应压力等条件，以实现预期的反应效果。
3.反应物质的混合和搅拌控制：反应物质的均匀混合和搅拌是保证反应过程顺利进行的重要步骤，自动控制系统需要能够控制反应器内的搅拌速度和方式。
4.反应过程的监测和控制：自动控制系统需要能够监测和控制反应过程中的关键参数，如反应速率、生成物的浓度等，以实现对反应过程的实时调节和控制。
二、化学反应器自动控制系统设计方案基于对反应器的特点和需求的分析，设计一个化学反应器的自动控制系统可以采用以下方案：1.反应物质的进料控制：反应物质的进料控制可以通过流量控制器实现，根据反应物质的种类和比例设定进料量，通过反馈控制来调节流量控制器的开度。
进料量的控制还可以结合比例控制，根据反应物质的配比设定进料速率，通过与反应产物的浓度信号进行比较来调节进料流量。
2.反应条件的调节：反应条件的调节可以通过温度控制器和压力控制器实现。
温度控制器可以根据反应物质的性质设定温度范围和稳定性要求，通过调节加热和冷却装置的功率来控制反应温度。
压力控制器可以根据反应物质的性质设定反应器的压力范围和稳定性要求，通过调节反应器内的气体进出口阀门的开度来控制反应压力。
3.反应物质的混合和搅拌控制：反应物质的混合和搅拌控制可以通过搅拌电机和搅拌器实现，根据反应物质的性质设定搅拌速度和搅拌方式。
搅拌速度可以通过调节搅拌电机的转速来控制，搅拌方式可以通过调节搅拌器的形状和位置来控制。

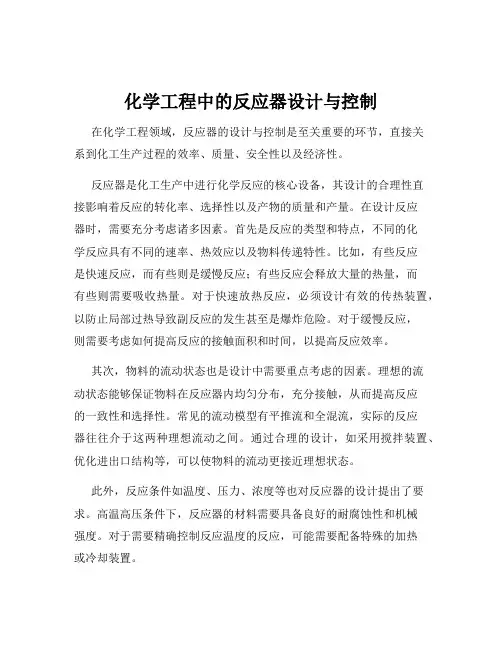

化学工程中的反应器设计与控制
化学工程中的反应器设计与控制在化学工程领域，反应器的设计与控制是至关重要的环节，直接关系到化工生产过程的效率、质量、安全性以及经济性。
反应器是化工生产中进行化学反应的核心设备，其设计的合理性直接影响着反应的转化率、选择性以及产物的质量和产量。
在设计反应器时，需要充分考虑诸多因素。
首先是反应的类型和特点，不同的化学反应具有不同的速率、热效应以及物料传递特性。
比如，有些反应是快速反应，而有些则是缓慢反应；有些反应会释放大量的热量，而有些则需要吸收热量。
对于快速放热反应，必须设计有效的传热装置，以防止局部过热导致副反应的发生甚至是爆炸危险。
对于缓慢反应，则需要考虑如何提高反应的接触面积和时间，以提高反应效率。
其次，物料的流动状态也是设计中需要重点考虑的因素。
理想的流动状态能够保证物料在反应器内均匀分布，充分接触，从而提高反应的一致性和选择性。
常见的流动模型有平推流和全混流，实际的反应器往往介于这两种理想流动之间。
通过合理的设计，如采用搅拌装置、优化进出口结构等，可以使物料的流动更接近理想状态。
此外，反应条件如温度、压力、浓度等也对反应器的设计提出了要求。
高温高压条件下，反应器的材料需要具备良好的耐腐蚀性和机械强度。
对于需要精确控制反应温度的反应，可能需要配备特殊的加热或冷却装置。
在反应器的控制方面，其目的是使反应过程始终在最优的条件下进行，以获得最佳的产品质量和产量。
这需要对反应过程中的各种参数进行实时监测和调控。
传感器技术在反应器控制中起着关键作用。
通过安装温度传感器、压力传感器、浓度传感器等，可以实时获取反应体系中的关键参数。
这些传感器将采集到的数据传输给控制系统，控制系统根据预设的算法和策略，对诸如进料流量、加热或冷却功率等操作变量进行调整。
先进的控制算法能够有效地提高控制的精度和稳定性。
例如，比例积分微分（PID）控制算法是常用的控制方法之一，但对于复杂的反应过程，可能需要采用更高级的控制策略，如模型预测控制（MPC）、自适应控制等。
化学反应器的数学模型及其控制
化学反应器的数学模型及其控制序言化学反应器是化学工业生产的核心设备，其鲁棒性和可控性是影响生产质量和效益的重要因素。
本文将介绍化学反应器的数学模型及其控制策略，旨在为化学工业生产和控制系统的优化提供参考。
一、化学反应器的数学模型化学反应器的数学模型是基于质量守恒、能量守恒和化学反应动力学等理论进行建立的。
其中，最常用的模型是连续拟合模型和分布参数模型。
1. 连续拟合模型连续拟合模型采用宏观平衡方程和动力学方程对反应器系统进行描述。
宏观平衡方程包括质量平衡和能量平衡两部分。
动力学方程则描述了物料在反应过程中的转化速率。
该模型通常采用微分方程组进行求解。
以催化剂颗粒床反应器为例，其数学模型如下：（1）质量平衡方程：$$\frac{\partial(\rho C W)}{\partial t}+\frac{\partial(\rho C W u)}{\partial x}=0$$（2）能量平衡方程：$$\frac{\partial(\rho C_p W T)}{\partial t}+\frac{\partial(\rho C_p W T u)}{\partial x}=\frac{\partial}{\partial x}(\lambda\frac{\partialT}{\partial x})+r\Delta H_R$$（3）物料转化速率方程：$$r=k(C_{A,f}-C_A)^n$$其中，$\rho$ 为颗粒床密度，$C$ 为反应物质浓度，$W$ 为颗粒床体积，$u$ 为颗粒床内流速，$x$ 为颗粒床内径向坐标，$T$ 为颗粒床内温度，$C_p$ 为热容，$\lambda$ 为导热系数，$r$ 为反应速率，$k$ 为反应速率常数，$n$ 为阶数，$\DeltaH_R$ 为反应焓变，$C_{A,f}$ 为反应物质浓度。
2. 分布参数模型分布参数模型则是采用微小体积元方法对反应器系统进行离散化，将反应器分为若干个微小体积，分别进行建模。
化学工程中的反应器安全与控制
化学工程中的反应器安全与控制在化学工程领域中，反应器是执行化学反应的关键设备。
为了确保生产过程顺利进行并提高工作效率，反应器的安全性和控制是至关重要的。
本文将探讨化学工程中反应器的安全问题以及控制措施。
一、反应器的安全问题1. 温度控制化学反应的温度控制是反应器安全的关键因素之一。
过高或过低的温度都可能引发意外事故或降低反应效率。
因此，反应器中应配备可靠的温度传感器和控制系统，及时监测和调节反应温度。
2. 压力控制反应器中的压力变化也是一项重要的安全问题。
过高的压力容易导致反应器爆炸，而过低的压力可能影响反应速率。
因此，反应器应配备安全阀、压力传感器等设备，以及合适的压力控制系统来保证反应器内部压力的稳定控制。
3. 混合与搅拌化学反应需要充分的混合和搅拌才能实现快速反应和均匀分布。
如果混合不均匀，可能导致反应物浓度不均，从而引发副反应或产生不良物质。
因此，反应器中的搅拌装置和混合系统必须设计合理，并配备过程控制系统以实现良好的混合效果。
4. 应急处理考虑到无法预料的意外情况，反应器应配备应急处理措施，如紧急停止装置、泄漏报警装置等。
同时，应建立完善的应急预案和培训体系，确保操作人员在紧急情况下能够正确应对并采取有效措施，保障人员和设备的安全。
二、反应器的控制措施1. 自动控制系统在化学工程中，采用自动控制系统可以实现对反应过程的精确控制。
该系统通过传感器和执行器的组合来监测和调节温度、压力、流量等参数，保证反应器在安全的操作范围内稳定运行。
2. 反应物料供应控制在反应过程中，合理控制反应物料的供应速率对反应结果具有重要影响。
过高或过低的供应速率可能引发剧烈的反应或反应效率低下。
因此，采用恰当的计量和供应控制装置，如泵、计量器等，可以确保反应物料按需供应。
3. 快速检测和反馈控制为了实时了解反应过程的变化，可以配置快速的检测设备，如在线分析仪器，对关键参数进行在线监测。
同时，反应器应配备反馈控制系统，能够根据检测结果及时调整反应器的操作条件，确保反应的精确控制和安全进行。
化学反应器设计、操作与控制
压力控制
压力是化学反应的重要参数，通过调节进料流量和压力调 节系统，将压力控制在适当的范围内，以保证反应的顺利 进行。
流量控制
进料流量对化学反应的影响较大，通过流量计和调节阀， 精确控制进料流量，以保证反应物料的均匀投入。
反应过程监控
温度监测
实时监测反应器内的温度变化 ，确保温度在预设范围内波动
。
研究反应的动力学性质，如反应速率 常数、活化能等，以优化反应过程。
02 化学反应器操作
操作参数控制
温度控制
保持反应器内的温度稳定，是实现化学反应的重要条件。 通过加热和冷却系统，将温度控制在适宜的范围内，以获 得最佳的反应效果。
液位控制
保持反应器内的液位稳定，对于化学反应的稳定性和安全 性至关重要。通过液位传感器和调节阀，实时监测和控制 液位高度。
反应器材料选择
根据反应条件选择耐 腐蚀、耐高温、耐高 压的材料。
对于特殊反应，如强 氧化、还原等，需选 用具有特殊性能的材 料。
考虑材料的机械性能、 加工性能和经济性。
反应器热力学与动力学基础
分析反应的热力学性质，如反应平衡 常数、熵变等，以确定最佳反应条件。
利用热力学和动力学数据，进行反应 器模拟和优化。
预防措施
加强设备维护和巡检，制定应急预案，提高员工安全意识。
案例分析
某化工厂反应器爆炸事故的调查与预防措施。
05 未来展望与挑战
新材料与新技术的应用
新材料的研发
随着科技的发展，新型的高性能材料如纳米材料、复合材料 等在化学反应器中的应用越来越广泛。这些新材料具有优异 的物理和化学性能，可以提高反应器的效率、降低能耗和减 少环境污染。
环保要求
严格控制三废（废气、废水和固 废）的排放，采用环保材料和工 艺，降低能耗和资源消耗，实现 绿色生产。
化学反应器控制方法及其应用研究
化学反应器控制方法及其应用研究一、概述化学反应器是化学工业生产中不可缺少的设备之一。
化学反应器控制是生产过程中至关重要的一环，对反应器的生产控制有着重要的影响。
本文以化学反应器控制为研究对象，探讨了化学反应器控制的方法及其在化学工业中的具体应用。
二、传统控制方法1.定时控制定时控制方法是一种基础的控制方式，通过预先制定的时间，进行加料、搅拌、加热等操作。
优点是简单易行，成本较低；缺点是反应器内部状态无法及时反馈到控制系统，能适应的反应器种类和反应类型较少，容易造成反应器运行不稳定。
2.手动控制手动控制指的是通过人工操作的方式，对反应器进行控制。
虽然可提高灵活性，但也存在操作难度大、完全依赖操作人员经验、容易产生误操作等弊端。
3.比例控制比例控制是常见的一种反应器控制方法，通过对反应物加入的比例进行调整，控制反应器内部状态。
该方式使反应器稳定性提高，但仍无法根据反应器内部状态进行精确定量调控。
三、先进控制方法1.模型预测控制模型预测控制（MPC）是反应器控制的先进控制方法之一，该方法通过对反应器的数学模型进行建立，进行状态预测和优化调控。
该方法能够有效地解决反应器运行不稳定和产量不稳定的问题，制备出更高质量的产品，但需要构建较为精确的数学模型，算力要求较高，成本较大。
2.自适应控制自适应控制通过对反应器场内参数、场外参数等进行实时反馈，进行自动调控。
该方法控制精度高、鲁棒性好，能够适应不同类型反应器的控制，但需要对场内参数进行实时监测并进行计算，计算成本较高，要求硬件设备要先进，成本和便携性都有较高要求。
3.模糊控制模糊控制通过对反应器的模糊状态进行判断，进行模糊的控制操作。
该方法能够适应数学模型不精确的反应器，具有较高的控制范围和控制能力，但在智能化控制时需要构建数学模型，成本较高。
四、应用研究化工行业中，反应器的运行稳定性和产品质量一直是工人们重视的问题，先进控制方法的应用在工业生产中的效果越来越受到重视。
化学反应器的微观设计和控制
化学反应器的微观设计和控制化学反应器是化学工业中不可或缺的装置。
它通过物质之间的化学反应来创造一些新的物质，这在很大程度上推动了人类社会的发展。
化学反应器的微观设计和控制是反应器能否顺利进行，达到所需产品的质量和数量的关键。
本文将探讨化学反应器的微观设计和控制。
1. 反应器的微观设计反应器的微观设计是指反应器内部的各种物理和化学参数的平衡设计。
这些因素包括温度、压力、物料的传输和混合、反应物的浓度、以及反应物和反应产物的物理和化学性质等。
反应器的微观设计需要根据反应物和产品的物化性质以及反应条件等因素进行合理的设计。
在反应器的微观设计中，物料的传输和混合是至关重要的。
物料的传输和混合直接影响反应物质的浓度和反应速率。
反应器内的传输和混合主要分为两种类型：流态传输和扩散传输。
流态传输是指物料通过流动产生的扩散和混合。
扩散传输是指物料通过自由扩散进行混合。
反应器的混合方式有多种，常见的混合方式有机械搅拌、气泡混合和涡流混合等。
机械搅拌是将机械设备安装在反应器内部，通过搅拌实现混合。
气泡混合是将气体从下方注入反应器内部，气体通过携带物料而实现混合。
涡流混合是利用内置的涡流器实现混合。
不同的混合方式适用于不同的反应器和反应体系。
在实际应用中，应选择适合自己反应器的混合方式。
2. 反应器的微观控制微观控制是指反应器内部物理和化学参数的调节和控制。
它可以帮助反应器在出现异常情况时立即进行适当的调节和控制。
同时微观控制可以提高反应器的产能和产品质量。
在实际操作中，微观控制通常使用温度控制、压力控制、反应物料进料控制、反应物浓度控制和催化剂的添加和控制等手段来实现。
其中，温度控制是反应器微观控制中最重要的因素之一。
温度是化学反应速率和产物质量的核心指标。
在化学反应中，反应速率随温度的升高而增加，但过高的温度会导致反应产物质量下降，并可能发生爆炸等危险情况。
因此，反应器的温度控制是非常重要的。
压力控制是反应器微观控制中的另一个重要因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热水阀 冷水阀
出料
Tf 加热器 冷却器
进料
典型反应器控制方案举例
聚合反应釡的温度－压力串级控制
冷却水
PC P
TC
T1, sp
T1
典型反应器控制方案举例
3、具有压力补偿的聚合釜内温控制
TC Tc
温度补偿 RY
P
T1
冷水
a
P
微分
环节
×
T1
++
( a ) 控制方案
一阶滤波
Tc
环节
( b ) 温度补偿装置
典型反应器控制方案举例
催化裂 化反应 再生系 统的控 制
F-201
反应油气
FC
TF 反
原料油RF
TC
应 器
瓦斯气
FC
TRA
TC
回炼油
FC
回炼油浆
FC
LS
汽提蒸汽
FC
雾化蒸汽
FC
预提升蒸汽
催化剂 R
C
PdC
再 生 器 LRA
LC
ΔPV
PdC
OFG 烟气 TRG
FC
主风
化学反应的基本规律
2、化学反应器基本方程
化学反应速度
考虑化学反应：aA bB lL mM Q
定义：单位时间内单位反应体积中某一反应物或生成物摩尔数的变化
量。对反应物A，其反应速度为
rA
1 V
d nA dt
dCA dt
0
对生成物M，其反应速度为rM
1 V
d nM dt
d CM dt
0
相互关系： rA rB rL rM r
直接指标：转化率、质量、产量、收率等 间接指标：温度、压力、温差等。 （2）根据工艺过程特性，确定控制手段 单回路、串级、前馈等 一般情况下，取温度为被控变量，载热体流量为操纵变量，构成相应的 控制系统。
化学反应器控制方案
1、反应器入口温度控制
TC
进料 TC
进料
出料
出料
方案1
方案2
方案1：控制快速，滞后小，但存在进料混合不均匀，影响催化剂活性。
方案2：控制滞后大，但能避免方案1的情况。
化学反应器基本控制方案
2、反应器温度的单回路控制
TC
TC
出料
出料
冷却剂 进料
进料
冷却剂
方案1
方案2
方案1：冷却剂流量较小，釡温与冷却介质温差大，当反应物搅拌
不均匀时，易造成釡内物料局部过热或过冷。 方案2：冷却剂强制循环，冷却剂流量大，釡温与冷却介质温差小。
烟气
再 生 器
反应
提
油气
升沉
管降
反器
应
器
空气
进料油
待生催化剂
f)硫化床固定床反应器
化学反应的基本规律
❖ 正确设计反应器控制系统的前提
1、化学反应过程的特点 ① 化学反应遵守物质守恒，能量守恒定律。 ② 反应严格按着反应方程式所示的摩尔比例进行 ③ 化学反应中除发生化学变化外，还发生相应物 理变化 ④ 反应在一定条件下进行，T、P、催化剂
a
bl m
化学反应器基本方程
影响化学反应速度的因素
(1) 反应物的浓度
r
k
C
A
CB
(2) 反应温度
k k0 exp E RT
(3) 反应压力（对气体参加的反应）
(4) 催化剂（加速反应，并具有选择性）
化学反应器基本方程
反应化学平衡
对于可逆反应：aA bB lL mM Q
总的反应速度为:
化学反应器概述
化学反应器是生产过程的重要设备之一，化学反应状态很大程度决定 产品的质量，产量。因此反应器的操作最优化具有实际意义。 反应器分类 （1）物料进出状态：间歇式，连续式 （2）物料流程分：单程、循环 （3）反应器结构：釜式、管道式、塔式、固定床、流化床 （4）传热情况：绝热式、非绝热式 （5）描述反应过程：分布参数，集中参数
A B C (主反应)
对于可逆反应： A B C' (副反应)
转化率
反应掉A的摩尔数 进入反应器的 A的摩尔数
*100 %
×
产率
转化为产品 C的A的摩尔数 反应掉A的摩尔数
*100 %
收率
转化为产品 C的A的摩尔数 进入反应器的 A的摩尔数
*100
%
化学反应器控制方案
在设计反应器控制方案时，先要明确反应器的控制目标和可能的控制手 段。 （1）控制目标（指标）源自r总k1C
1 A
CB
2
k
2
C
1 L
C 2 M
当 r总 = 0 时，反应达到平衡（反应物与生成物的浓度均不变）。而化 学平衡常数为
K
k1 k2
C C 1 2 LM
C C 1 2 AB
K与反应温度有关：若正向反应为吸热反应，则反应温度T↑→ K↑；反之， 则T↑→ K↓
化学反应器基本方程
反应转化率、产率与收率
反应器分类——物流方式
进料
反应器
后处理工序
进料
+ +
加热或冷却 ( a )单程型
反应器
后处理工序
加热或冷却 ( b )循环型
产品 其它物料
产品 溶剂或其它 未反应物料
反应器分类——结构
a) 釜式反应器 d) 固定床反应器
b)管式反应器
固 相 经 提 升 或 再 生
气体
e)移动床固定床反应器
c) 列管式固定床反应器
化学反应器控制方案
3、反应器的串级控制
当冷却剂方面存在扰动时，单回路无法获得满意控制效果。 解决办法：串级控制
TC
TC
TC
出料
FC
出料
冷却剂
进料
冷却剂
进料
化学反应器控制方案
4、反应器的前馈－串级控制
TC
FC
∑
冷却剂
进料
TC
∑ TC
出料
FC
冷却剂
进料
出料
前馈控制
前馈－串级控制
化学反应器控制方案
5、反应器的分程控制
TC 出料
冷水 蒸汽
进料
化学反应器控制方案
6、反应器的分段控制
目的：使反应沿着最佳温度曲线进行
TC
y
冷却剂 TC
冷却剂 TC
第第三二床床层层
冷却 冷却
冷却剂
第一床层 T
固定床反应器的温度分段控制
典型反应器控制方案举例
聚合反应釡的温度控制
T1, sp
T1C
T1
T2 T2C
冷却水 蒸汽
TC
热水 冷水
