搅拌器设计要点

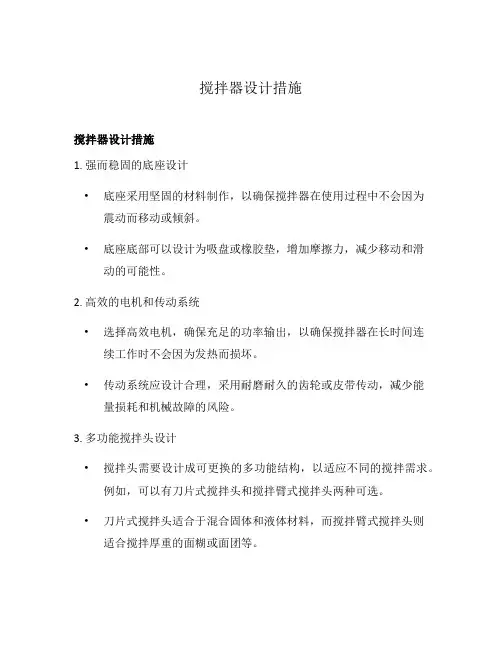

搅拌器设计措施
搅拌器设计措施搅拌器设计措施1. 强而稳固的底座设计•底座采用坚固的材料制作，以确保搅拌器在使用过程中不会因为震动而移动或倾斜。
•底座底部可以设计为吸盘或橡胶垫，增加摩擦力，减少移动和滑动的可能性。
2. 高效的电机和传动系统•选择高效电机，确保充足的功率输出，以确保搅拌器在长时间连续工作时不会因为发热而损坏。
•传动系统应设计合理，采用耐磨耐久的齿轮或皮带传动，减少能量损耗和机械故障的风险。
3. 多功能搅拌头设计•搅拌头需要设计成可更换的多功能结构，以适应不同的搅拌需求。
例如，可以有刀片式搅拌头和搅拌臂式搅拌头两种可选。
•刀片式搅拌头适合于混合固体和液体材料，而搅拌臂式搅拌头则适合搅拌厚重的面糊或面团等。
4. 安全保护装置•设计上应考虑到用户的安全，在搅拌头和底座之间设置必要的防护罩，防止用户在操作过程中接触到旋转的部件。
•同时，应设计合理的停机保护机制，当温度过高或负载过大时自动停机，防止电机过载或电气故障。
5. 操作便利性设计•设计简单直观的控制面板，使用户能够轻松调节搅拌器的速度和时间。
•搅拌杯或容器的设计也应考虑到易于取下和清洗的便利性，方便用户使用和维护。
6. 噪音和振动控制•应采用降低噪音和振动的技术措施，例如通过减震垫或隔音材料来减少搅拌器运转时的噪音和振动。
•合理优化电机和齿轮的匹配，减少摩擦和振动产生的噪音。
结论搅拌器作为一种常见的厨房电器设备，其设计应注重稳定性、高效性、安全性和便利性。
通过合理的底座设计、高效的电机和传动系统、多功能的搅拌头设计、安全保护装置、操作便利性设计以及噪音和振动控制措施，可以提高搅拌器的性能和用户体验。
7. 耐久的材料选用•搅拌器的关键部件应使用耐久的材料制造，如不锈钢或高强度塑料，以确保长时间使用不容易腐蚀或损坏。
•接触食物的部分应采用食品级材料，无毒无害，不会对食物产生不良影响。
8. 科学的电路设计•搅拌器应采用科学合理的电路设计，确保电路工作稳定可靠，防止电气故障导致的安全隐患。
搅拌设计
搅拌设计一般流程与注意事项
搅拌设计流程
1、电机功率选定。
电机选定需要确定罐体容积和溶液粘稠度，容
积大则选定的电机功率也就大，粘稠度高选定电机的功率也就
高，另外同样容积罐体条件下搅拌轴转速要求高则电机减速机
的输出转速也高电机功率也要更高。
确定电机和减速机型号后
根据其接口尺寸和外形还有减速机输出轴连接形式设计电机支
架和外磁轴套。
2、搅拌器的设计。
搅拌器的桨叶尺寸和形态，运动方式根据溶液
粘稠度，罐体尺寸，和溶液内物料的性质确定。
桨叶外圆≈1/3罐体内径
罐内液位高度/罐体内径＞1.0时应使用组合搅拌，用两个搅拌
器
罐内液位高度/罐体内径＞1.8时应适使用三个搅拌器
叶轮中心线距罐底距离应为1/3罐体内径
桨叶形式有多种：推进式、直叶式、直叶涡轮式，圆弧涡轮式、折叶式、消泡桨、框式、锚式、螺带式等。
桨叶斜度越大剪切力越大（适用于粘度大，对剪切力没有要求
的）
搅拌器功率跟以下参数有关：
1.搅拌器的几何尺寸与转速。
搅拌器直径，桨叶宽度、桨叶倾斜角、转速、单个搅拌器叶片数、搅拌器距罐底距离等。
2.搅拌器的结构。
容器内径、液面高度、挡板数，挡板宽、导流筒尺寸。
3.搅拌介质的特性。
液体密度、粘度。
4.重力加速度。
搅拌设备设计手册
搅拌设备设计手册一、搅拌设备的概述搅拌设备是化工、医药、食品、冶金等行业常见的重要设备之一，其作用是将固体颗粒或粉末与液体或不同粒度的固体颗粒进行均匀混合或搅拌，以达到理想的混合效果。
搅拌设备大致可分为机械式搅拌设备和非机械式搅拌设备两大类。
机械式搅拌设备主要由搅拌器、传动装置和搅拌容器组成，而非机械式搅拌设备则主要利用气流、液流或超声波等手段进行搅拌。
二、搅拌设备的设计原则1. 混合均匀性：搅拌设备的设计首要考虑因素是混合均匀性。
搅拌设备在搅拌过程中应该保证各种物料能够均匀分布，从而达到预期的混合效果。
2. 操作稳定性：搅拌设备在运行过程中应该保持稳定的操作状态，避免因为设备本身的不稳定而影响搅拌效果。
3. 能耗优化：优化搅拌设备的能耗是设计的重要目标之一。
合理设计传动系统、选用高效搅拌器以及优化搅拌容器结构都能有效降低设备的能耗。
4. 设备维护：搅拌设备的设计应该便于维护和清洁，以便于日常的操作和设备维护。
5. 安全性考虑：搅拌设备的设计应该符合相关的安全规范，保证设备运行过程中不会对操作人员和设备造成危险。
三、搅拌设备的设计要点1. 搅拌器设计：搅拌器是搅拌设备的核心组成部分，其设计应该充分考虑物料的特性以及搅拌的目的。
根据不同的混合要求，可以选择桨叶式搅拌器、螺旋式搅拌器、离心式搅拌器等不同类型的搅拌器。
2. 传动系统设计：传动系统是搅拌设备的动力来源，其设计应该考虑到搅拌器的工作转速、扭矩传递等参数。
在设计过程中应该选择合适的电机、减速机以及传动带等传动部件。
3. 搅拌容器设计：搅拌容器的设计应该充分考虑到物料的特性、搅拌过程中的压力、温度等因素。
对于易结块或粘性物料，搅拌容器的内壁应设计成光滑并防粘涂层。
4. 设备清洁设计：为了方便设备的清洁和维护，搅拌设备的设计应该充分考虑到设备内部结构的平滑度，以及清洁口的设置等。
5. 安全附件设计：在搅拌设备中应该加入相应的安全附件，如防爆设备、过载保护装置等，以保障设备在工作中的安全性。

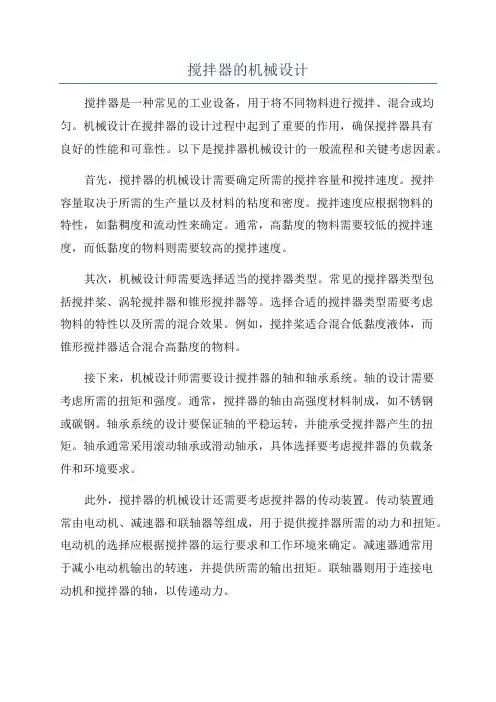

搅拌器的机械设计
搅拌器的机械设计搅拌器是一种常见的工业设备，用于将不同物料进行搅拌、混合或均匀。
机械设计在搅拌器的设计过程中起到了重要的作用，确保搅拌器具有良好的性能和可靠性。
以下是搅拌器机械设计的一般流程和关键考虑因素。
首先，搅拌器的机械设计需要确定所需的搅拌容量和搅拌速度。
搅拌容量取决于所需的生产量以及材料的粘度和密度。
搅拌速度应根据物料的特性，如黏稠度和流动性来确定。
通常，高黏度的物料需要较低的搅拌速度，而低黏度的物料则需要较高的搅拌速度。
其次，机械设计师需要选择适当的搅拌器类型。
常见的搅拌器类型包括搅拌桨、涡轮搅拌器和锥形搅拌器等。
选择合适的搅拌器类型需要考虑物料的特性以及所需的混合效果。
例如，搅拌桨适合混合低黏度液体，而锥形搅拌器适合混合高黏度的物料。
接下来，机械设计师需要设计搅拌器的轴和轴承系统。
轴的设计需要考虑所需的扭矩和强度。
通常，搅拌器的轴由高强度材料制成，如不锈钢或碳钢。
轴承系统的设计要保证轴的平稳运转，并能承受搅拌器产生的扭矩。
轴承通常采用滚动轴承或滑动轴承，具体选择要考虑搅拌器的负载条件和环境要求。
此外，搅拌器的机械设计还需要考虑搅拌器的传动装置。
传动装置通常由电动机、减速器和联轴器等组成，用于提供搅拌器所需的动力和扭矩。
电动机的选择应根据搅拌器的运行要求和工作环境来确定。
减速器通常用于减小电动机输出的转速，并提供所需的输出扭矩。
联轴器则用于连接电动机和搅拌器的轴，以传递动力。
最后，机械设计师还需要考虑搅拌器的安全和维护性。
例如，搅拌器应采用合适的封闭结构，以防止物料溢出。
此外，搅拌器的零部件应易于更换和保养，以确保设备的正常运行和延长使用寿命。
在搅拌器的机械设计中，还需要考虑其他一些因素，如结构的刚性和稳定性、阻力的分布以及设备的运行噪音等。
这些因素都需要与所需的搅拌效果和工作环境相匹配。
总之，搅拌器的机械设计是一个复杂的过程，需要考虑多个因素。
通过合理的设计和选择，搅拌器可以实现预期的搅拌效果，并满足生产要求和安全标准。
搅拌器叶轮设计
搅拌器叶轮设计
搅拌器叶轮的设计是为了实现有效的液体搅拌和混合。
以下是常见的搅拌器叶轮设计要点：
1. 叶轮形状：叶轮的形状可以根据搅拌需求进行设计，通常采用的形状有径向流动、轴向流动和斜流动等。
不同形状的叶轮可以产生不同的搅拌效果。
2. 叶片倾角：叶轮叶片的倾角决定了液体与叶轮相互作用的方式。
倾角大的叶片可以产生强烈的扰动和搅拌效果，而倾角小的叶片则适用于轻微的搅拌操作。
3. 叶片数量：叶轮上的叶片数量也会影响搅拌效果。
过多的叶片可能会导致液体流动阻力增加，而过少的叶片可能无法实现充分的搅拌效果。
一般来说，叶片数量应根据搅拌器的使用条件和目标确定。
4. 叶片尺寸和间距：叶轮叶片的尺寸和间距也会对搅拌效果产生影响。
较大的叶片可以产生较强的搅拌效果，而较小的叶片则适合于轻微的搅拌操作。
此外，叶片的间距也会影响液体的流动和混合效果。
5. 叶片材料和涂层：叶轮叶片的材料和涂层也需要考虑。
一般来说，叶片应选择耐腐蚀、耐磨损和高强度的材料，以确保长时间的使用寿命。
此外，根据实际需要，还可以采用涂层技术来改善叶片表面的摩擦和液体附着性能。
总的来说，搅拌器叶轮设计需要考虑搅拌需求、流体特性和使用环境等因素，以实现有效的液体搅拌和混合效果。
具体的设计细节需要根据实际情况进行评估和优化。
搅拌设备设计手册
搅拌设备设计手册一、引言搅拌设备是化工、制药、食品加工等行业中常用的设备之一，它广泛用于固液、液液、气固混合物的混合均匀，以及溶解、反应等工艺过程。
正确的搅拌设备设计对于工艺生产的效率和产品质量有着重要的影响。
本手册将介绍搅拌设备设计的基本原理、设计要点和注意事项，以及常见的搅拌设备类型及其适用领域。
二、搅拌设备的基本原理搅拌设备通过旋转装置（如叶轮、桨叶、推进器等）产生剪切力和湍流效应，使物料产生相对运动，从而实现混合和均匀化。
在设计搅拌设备时，需要考虑到物料的性质、形态、粒径分布以及工艺要求等因素，以确保搅拌效果满足工艺要求。
三、搅拌设备的设计要点和注意事项1. 了解物料性质：不同的物料有不同的流动性、黏度、密度等特性，需要根据物料的性质选择合适的搅拌设备类型和工作参数。
2. 设计合理的搅拌结构：搅拌设备的结构应该充分考虑到物料流动、混合的均匀性和功耗等因素，以提高搅拌效果和节约能源。
3. 选择合适的搅拌速度：搅拌速度对于混合效果和能耗有重要影响，需要通过实验和计算确定合适的搅拌速度。
4. 考虑搅拌设备的安全性：在设计搅拌设备时，需要考虑设备的稳定性、防护措施和安全装置，以确保操作人员和设备的安全。
5. 考虑维护和清洁：设计搅拌设备时需要考虑到设备的维护和清洁问题，确保设备易于清洁和维护，延长设备的使用寿命。
四、常见的搅拌设备类型及适用领域1. 搅拌桶：适用于固液、液液混合，常用于食品加工、制药等行业。
2. 搅拌槽：适用于大批量的物料混合，常用于化工、冶金等行业。
3. 搅拌器：适用于流体的混合、溶解，常用于化工、制药、环保等行业。
4. 搅拌均质机：适用于物料的均匀化、乳化，常用于食品加工、乳制品生产等行业。
五、结论搅拌设备是工业生产中不可或缺的重要设备，正确的搅拌设备设计能够提高工艺生产的效率和产品质量。
设计搅拌设备时需要充分考虑物料性质、设备结构、搅拌速度等因素，以确保搅拌效果和设备安全稳定运行。
食品搅拌机的设计
食品搅拌机的设计简介本文档旨在提供食品搅拌机的设计方案。
食品搅拌机是一种常见的厨房电器，用于将食材搅拌均匀，制作成各种美食。
本设计方案将重点关注搅拌机的结构、功能和安全性。
结构设计食品搅拌机的结构设计需要考虑以下几个方面：1. 外壳材料：选择耐用的材料制作外壳，如不锈钢或BPA-free 的塑料，以确保产品使用寿命长且安全无害。
2. 搅拌：设计容量适中的搅拌，以容纳不同数量的食材，同时易于清洁。
3. 刀片设计：采用锋利的不锈钢刀片，确保能够将食材有效地搅拌均匀。
4. 控制面板：设计简洁明了的控制面板，包括调速功能和开关按钮，方便用户操作。
功能设计在功能设计方面，食品搅拌机应该具备以下几个基本功能：1. 搅拌和混合：能够高效地将食材混合均匀，确保食物口感更好。
2. 搅碎和研磨：具备搅碎和研磨的功能，适用于制作果蔬泥、坚果粉等食物。
3. 搅打和打发：能够搅打奶油、鸡蛋等食材，实现蛋糕制作的需求。
除了以上基本功能，根据市场需求，还可以考虑增加其他特色功能，如预设食谱程序、自动清洁功能等，提升用户体验。
安全性设计食品搅拌机的设计应该注重用户安全，采取以下措施：1. 安全锁设计：在搅拌器工作时，确保搅拌牢固地锁定在底座上，避免意外脱离。
2. 过热保护：设置过热保护装置，当搅拌机过热时自动断电，避免发生火灾等安全问题。
3. 防溅设计：设计合理的防溅结构，避免食材在搅拌过程中溅出，防止用户受伤和减少清洁工作。
总结本文档提供了食品搅拌机的设计方案，包括结构设计、功能设计和安全性设计。
通过合理的设计，可以提高食品搅拌机的性能和用户体验，满足用户对于美食制作的需求。
机械搅拌机设计计算
机械搅拌机设计计算
1.设计要求
-搅拌机的容积大小
-搅拌机的转速
-搅拌机的功率需求
-搅拌机的结构和材料选择
2.容积大小计算
容积大小的计算是根据所需处理物料的量来确定的。
例如，如果需要混合500升的液体，那么搅拌机的容积应该大于或等于500升。
3.转速计算
转速的选择依赖于所需的混合程度和处理物料的性质。
通常情况下，较高的转速能够更好地实现混合，但是对于一些粘稠物料来说，较低的转速可能更为合适。
根据搅拌机的工作特性和物料性质，选择合适的转速。
4.功率需求计算
搅拌机的功率需要根据搅拌工作的性质来确定。
常见的方法是通过计算转矩和功率来确定所需的电机功率。
转矩的计算是通过考虑搅拌机所需要的最大转矩来确定的。
5.结构和材料选择
搅拌机的结构和材料选择是根据搅拌物料的特点和工作条件来确定的。
例如，对于一些食品或制药行业的应用，搅拌机通常会选择不锈钢等耐腐
蚀材料制作，以满足卫生要求。
6.动力传输系统设计
7.结构强度计算
搅拌机的结构强度计算是为了确保搅拌机在工作过程中不发生结构应
力过大、变形等问题。
针对不同的结构和材料，通过应力分析和材料力学
性质计算，确定搅拌机各个部件的尺寸和结构。
8.平衡性和稳定性计算
以上是关于机械搅拌机设计计算的一些基本内容，当然，具体的设计
计算还需根据具体的实际情况来确定。
设计者需要结合所处理的物料特性、工作环境要求、结构设计要求等方面的考虑进行计算和选择，以保证机械
搅拌机能够满足实际工作需要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
此十字刀组的下刀片由于整个 刀形均平行于刀座下平面在打 粘性较大的食物时部分食物很 容易粘糊于下刀片和刀座平面 之间形成较大摩擦力。
所到螺母和刀座的距离
大于2mm
此两个相对运动 的零件距离，由于 是由好几个零件组 装到一起，所以此 距离至少在设计时 尽可能的大于2.0 以上。
ห้องสมุดไป่ตู้
刀轴的形状
工作轴面不是 最大直径面， 只能用普通工具 磨床加工成本高 且效率低，公差 尺寸的保障性不 稳定。
设计轴类零件时 工作轴面为最大 直径是较好的设 计
工作轴面是最 大直径面，能 用无心磨床加 工成本低且效 率高，公差尺 寸的保障性较 稳定。
杯扣设计
1. 杯扣材料厚度不小于3.0mm 2. 与杯体接触处R不小于1.0mm 3. 杯扣不允许利角，R不能小于0.8mm
T=3.0
R0.8
R1.0
含油轴承安装孔壁厚要求 塑胶壁厚不能小于4.4mm,防止空转时热变形
TCO的选择
双击打开
轴承与轴配合设计原则
双击打开
搅拌杯和刀座的距离
1mm
此距离如果在设计 时为1mm，但在后 来的模具精修时， 切不能轻易加大此 距离，因为此距离 在加大之后整个刀 座装配尺寸会向下 移动，很容易使锁 刀螺母与马达动力 盘相碰，产生不良 反映。
十字刀的形状
在十字刀组的设计时下刀 片以八字形的设计为理想 结构。尤其是在打粘性较 大的食物时相对其他结构 的工作阻力要小。
