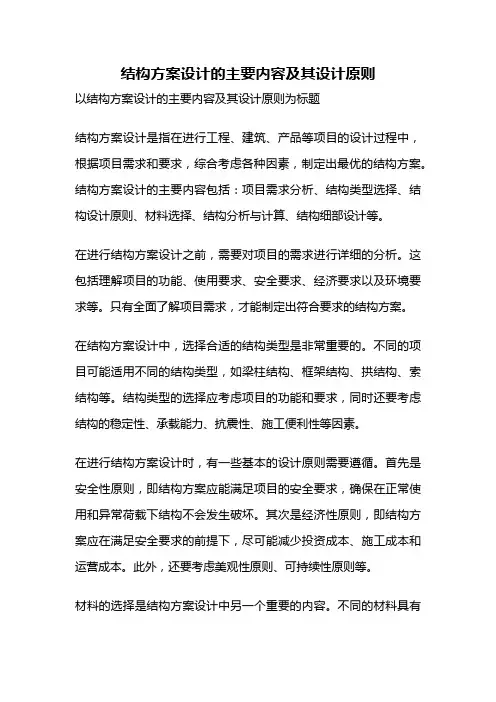

结构方案设计的主要内容及其设计原则
结构方案设计的主要内容及其设计原则以结构方案设计的主要内容及其设计原则为标题结构方案设计是指在进行工程、建筑、产品等项目的设计过程中，根据项目需求和要求，综合考虑各种因素，制定出最优的结构方案。
结构方案设计的主要内容包括：项目需求分析、结构类型选择、结构设计原则、材料选择、结构分析与计算、结构细部设计等。
在进行结构方案设计之前，需要对项目的需求进行详细的分析。
这包括理解项目的功能、使用要求、安全要求、经济要求以及环境要求等。
只有全面了解项目需求，才能制定出符合要求的结构方案。
在结构方案设计中，选择合适的结构类型是非常重要的。
不同的项目可能适用不同的结构类型，如梁柱结构、框架结构、拱结构、索结构等。
结构类型的选择应考虑项目的功能和要求，同时还要考虑结构的稳定性、承载能力、抗震性、施工便利性等因素。
在进行结构方案设计时，有一些基本的设计原则需要遵循。
首先是安全性原则，即结构方案应能满足项目的安全要求，确保在正常使用和异常荷载下结构不会发生破坏。
其次是经济性原则，即结构方案应在满足安全要求的前提下，尽可能减少投资成本、施工成本和运营成本。
此外，还要考虑美观性原则、可持续性原则等。
材料的选择是结构方案设计中另一个重要的内容。
不同的材料具有不同的力学性能和耐久性能，对结构的影响也不同。
因此，在结构方案设计中，需要根据项目的要求和条件选择合适的材料。
材料的选择要考虑其力学性能、施工性能、成本、环境影响等因素。
进行结构方案设计时，还需要进行结构的分析与计算。
结构分析是通过数学和力学的方法，对结构进行静力学、动力学和稳定性等方面的分析，得到结构的受力状态和变形情况。
结构计算是根据结构的受力状态和设计要求，进行力学计算和验算，确保结构的安全性和稳定性。
结构方案设计还包括结构的细部设计。
细部设计是指对结构的各个部分进行详细设计，包括构造节点的设计、连接方式的设计、构件尺寸的确定等。
细部设计要考虑结构的承载能力、变形控制、施工工艺等因素，确保结构的安全性和可行性。
建筑构造概述
民用建筑构造是指民用建筑中构件与配件的组成， 相互结合的方式、方法。民用建筑构造的主要研 究对象是民用建筑（房屋）的构造组成、各组成 部分的构造原理和构造方法。 构造原理研究各组成部分的要求，以及满足这些 要求的理论；构造方法则研究在构造原理指导下， 用建筑材料和制品构成构件和配件，以及构配件 之间的连接方法。
古时有花木兰“替父从军”的传说，满清有一则扈巧云 “替父修墙”的传说，这墙就是沈阳德胜门的“女儿墙”。 《辞源》里这么说：“城上垣，曰睥睨，。。。。亦曰女 墙，言其卑小比之于城。主要是城墙顶部筑于外侧的的连 续凹凸的齿形矮墙，以反击敌人在来犯时，掩护守城士兵 之用。 刘禹锡的《石头城》 山围故国周遭在，潮打空城寂寞回。 淮水东边旧时月，夜深还过女墙来。
（三）建筑标准的影响
建筑标准所包含的内容较多，与建筑构 造关系密切的主要有建筑的造价标准、建 筑装修标准和建筑设备标准。 标准高的建筑，其装修质量好，设备齐全 且档次高，自然建筑的造价也较高；反之， 则较低。
二、设计原则
1 2 3 3 4
ThemeGallery is a Design Digital Content & Contents mall developed by Guild Design Inc.
建筑构造研究的内容
建筑空间是人类生存和活动的主要场所，它使人 类能避开自然界的某些不利因素的影响，生活在 相对舒适的和易于控制的环境 中，建筑实体 正 是提供和界定空间的依托。
建筑构造 是专门研究民用与工业建筑实体建造 的一门综合性课程，是一门研究建筑物各组成部 分的构造原理和构造方法的学科。涉及建筑材料、 结构、建筑物理、建筑施工、建筑美学等学科。
浙江大学紫金港校区文体中心钢结构关键节点有限元分析
②复杂应力状态按照von Mises屈服准则判断是否达到屈服；
③有限元计算时作用在节点上的外荷载（耳板压力或支座反力）必须满足刚体平衡条件。有限元分析时刚体位移可通过施加附加约束排除，附加约束处的反力应等于或接近于零。
（3）有限元分析方法
根据以上铸钢节点有限元分析的原则，并结合本工程节点实际情况制定以下分析思路：
铸钢节点采用铸钢件，材质为：G20Mn5N，热处理状态为正火。其材性指标见下表。
为保证索夹与环索之间不相对滑动，索夹与环索接触的内侧面应用电焊条拉毛刺，毛刺高度应为1～2mm。另外，上下索夹之间的螺栓在拉索张拉后二次拧紧。
5、铸钢节点有限元分析
（1）分析内容
整个拉索体系的受力节点有①连接稳定索、中部水平索、桅杆前端斜拉索和吊索的索夹；②连接桅杆前端斜拉索和后端斜拉索的桅杆顶端节点；③连接稳定索、桅杆前端拉索和吊索的铸钢节点。因此对上述三种构件进行分析。
浙江大学紫金港校区文体中心钢结构关键节点有限元分析
摘要】浙江大学紫金港校区文体中心工程位于紫金港校区东部、风雨操场西侧。6000座位的体育馆建筑设计将为浙江大学校园内提供一个集中了高科技和环保理念的综合性体育场区，体育馆的顶部设计突出戏剧化的造型，顶部悬浮于主体建筑之上，由四根桁柱上伸出的悬缆固定，顶部呈现树叶的形态悬浮于主体建筑之上。四根高挑的桁柱上伸出24根前式承重索和8根后式承重索，东西两侧拔地而起4根稳定索，这些索从各个方向将体育馆屋顶漂浮的那枚“树叶”牢牢锁住，稳稳地悬固在空中。
4、铸钢节点设计
建筑结构中,铸钢节点是将结构构件、部件或板件连接成一体的铸钢件。铸钢节点在国内许多工程中已广泛应用,其优点如下[1-4]:1)多杆连接时可避免、降低节点处的残余应力;2)节点外形多样,满足特殊外形几何造型的要求;3)整体浇注且壁厚大于相邻杆件,因此节点刚度大,整体性好;4）铸钢节点为工厂成品制作，质量易于保证，且杆件夹角处为圆弧过渡，避免了应力集中现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑索结构关键节点设计与构造研究
在建筑索结构中,拉索作为结构中的主要承重构件之一,索节点起到在拉索与相连构件之间的传力转换站的作用,其破坏更容易造成连续性倒塌,节点设计及构造细节对结构安全性、整体性、经济性具有决定性的作用。
拉索关键节点包括索夹、索鞍及索端。
然而国内建筑索结构节点相关的设计规范标准尚不完善,设计人员仍须借鉴其他行业的相关规范及经验的积累来完成设计。
本文主要对索端销接耳板节点和索夹节点设计构造两部分展开研究。
（1）索端销接耳板节点本文对索端销接耳板式节点承载力验算的已有规范和研究文献进行汇总,对比了国内外规范对承载力验算和构造的不同规定,指出规范有待完善和改进的部分。
进一步地,采用国内规范和欧洲规范设计得到不同耳板,进行尺寸和承载力对比分析;并以建筑索结构中无贴板耳板为例,进行三维实体有限元接触非线性分析,得到耳板的应力分布基本规律,并与增焊贴板的耳板进行对比,发现仅依赖围焊连接的贴板能够与主板共同受力,且改变了主板在焊脚附近的应力分布状态,为下文受拉销接耳板的承载力参数化试验和研究提供必要的理论基础。
通过材料性能试验和销接耳板参数化试验,研究耳板尺寸及构造对耳板抗拉承载力的影响,并根据试验得到的荷载-位移曲线,采用调整后的CEN双折线法,求得各耳板试件的屈服承载力。
根据试验结果,对国标中的耳板销孔中截面抗拉承载力计算公式、销孔前端距截面抗劈拉承载力计算公式进行调整,并提出了增焊贴板时的销孔中截面抗拉承载力公式。
采用材性试验得到的材料模型和参数,考虑材性非线性、接触非线性,对参数
化试验耳板进行三维实体有限元分析,得到荷载-位移曲线,并与试验得到的曲线进行对比,验证了有限元分析的准确性;对试验得到的承载力、有限元承载力、建议公式计算得到的承载力进行对比分析,验证了建议公式的合理性和可靠性。
另外,从耳板承载力计算方法、销轴承载力计算方法、构造要求三部分,给出了销接耳板节点系统性的建议设计方法,为工程设计人员提供一定的参考意义。
（2）索夹节点本文总结已有索夹抗滑移性能的研究成果,指出其局限性:国内外规范关于索夹设计内容不完善、规定不一致,尤其是抗滑承载力的计算和索夹抗滑试验的实施仍有待完善。
本文以郑州市奥林匹克体育中心项目体育场、游泳馆为背景,对两个场馆五种索夹抗滑移试验进行设计并实施,得到试验索夹在抗滑移过程中的滑动位移和高强螺栓紧固力的变化规律、抗滑移极限承载力及综合摩擦系数。
同时发现,与Galfan钢绞线夹持的索夹的综合摩擦系数高于与Galfan全封闭索夹持的索夹的综合摩擦系数。
根据索夹试验结果,对李金飞<sup>[1]</sup>给出的考虑高强螺栓预紧力损失的索夹抗滑移极限承载力计算公式进行验证分析与调整,并验证了在目前索夹试验情况下该套计算体系的合理可靠性,且归纳总结建筑索结构中索夹的建议设计方法和索夹抗滑移试验的具体操作要求。
最后对本文的研究内容和主要成果进行了总结,指出本文研究的不足,并对今后建筑索结构关键节点设计和构造的研究进行展望。
