MAX1772笔记本电脑充电控制芯片
笔记本主要芯片识别法
PC97551笔记本电脑I／O控制芯片
P131500E／MAX4927高速差分开关芯片
PT2353笔记本电脑音效处理芯片
RT8802A主板CPu供电控制芯片
RT9202主板DDR内存供电控制芯片
RT9214／APW7120芯片组／内存供电控制芯片
RT9218芯片组／内存供电控制芯片
RT9238主板CPU供电控制芯片
RT9246A主板CPU供电控制芯片
RTL8101L主板网卡芯片
SC1403笔记本电脑主电源控制芯片
SC1404笔记本电脑主电源控制芯片
SC1474笔记本电脑芯片组供电控制芯片
SC1476笔记本电脑芯片组供电控制芯片
SC1485笔记本电脑芯片组供电控制芯片
MAX1631笔记本电脑主电源控制芯片
MAXl644笔记本电脑供电控制芯片
MAXl645B笔记本电脑电池充电管理芯片
MAX1710／MAX1711／MAXl712笔记本电脑CPU内核供电芯片
MAX1714笔记本电脑CPU外核供电控制芯片
MAX1715笔记本电脑CPU供电芯片
MAX1717笔记本电脑CPU供电控制芯片
SCl565低压差稳压器
SC2450笔记本电脑主电源控制芯片
SC2595主板DDR内存供电控制芯片
SC2614主板DDR内存供电控制芯片
SC2643主板CPU供电控制芯片
SC338双路电压控制开关
SC411主板芯片组供电控制芯片:
SC4215具有使能功能的低压差稳压器
SC451笔记本电脑CPU供电控制芯片
ALC262笔主板声卡芯片
笔记本ec芯片
笔记本ec芯片笔记本电脑中的EC芯片是指嵌入在主板上的一颗控制芯片。
EC是英文 "Embedded Controller" 的缩写，中文翻译为嵌入式控制器。
EC芯片在笔记本电脑中扮演着重要的角色，它负责管理和控制电源管理、键盘输入、风扇转速等功能。
本篇文章将详细介绍笔记本电脑中的EC芯片。
EC芯片是一颗专门设计用于笔记本电脑的控制芯片，它在笔记本电脑中起到了很多重要的作用。
首先，EC芯片负责管理和控制电源管理。
笔记本电脑在不同的工作状态下，对电源的需求是不同的，EC芯片会根据当前的工作状态，对电池充电、供电进行管理和控制。
其次，EC芯片还负责控制键盘输入。
笔记本电脑的键盘输入是通过EC芯片进行管理和控制的，所有的按键操作都会经过EC芯片，然后发送给操作系统进行处理。
EC芯片还可以通过按键组合实现一些特殊功能，比如音量调节、亮度调节等。
另外，EC芯片还负责控制风扇转速。
笔记本电脑在高负载运行时，会产生比较多的热量，需要通过风扇散热。
EC芯片会监测硬件的温度，并根据温度来调节风扇的转速，以保证硬件的正常工作温度。
此外，EC芯片还可以控制笔记本电脑的外设，比如控制USB接口、指纹识别器、摄像头等外设的工作。
它还可以与BIOS进行通信，实现电池信息的读取等功能。
在一些高端的笔记本电脑中，EC芯片还可以实现硬件加密功能，提高数据的安全性。
总的来说，EC芯片在笔记本电脑中起到了重要的作用。
它负责管理和控制电源管理、键盘输入、风扇转速等功能。
同时，它还可以控制笔记本电脑的外设、与BIOS进行通信，实现一些高级功能。
正因为EC芯片的存在，笔记本电脑才能够正常工作并提供各种便利的功能。
计算机维修工高级理论试卷正文
职业技能鉴定国家题库 电子计算机(微机)维修工(高级)理论知识试卷 注 意 事 项 1、考试时间：90分钟。
2、本试卷依据2001年颁布的《计算机（微机）维修工 国家职业标准》命制。
3、请首先按要求在试卷的标封处填写您的、号和所在单位的名称。
4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
5、不要在试卷上乱写乱画，不要在标封区填写无关的容。
一、职业道德（每题1分，共5分） 1、下列说法中，违背办事公道原则的选项是（ ）。
（A ） 某商场售货员按照顾客到来的先后次序为他们提供服务 （B ） 某宾馆服务员根据顾客需求提供不同的服务 （C ） 某车站服务员根据需求开办特殊购票窗口 （D ） 某工厂管理人员不分年龄、性别安排相同的工种 2、（ ）是公民道德建设的核心。
（A ）集体主义 （B ）爱国主义 （C ）为人民服务 （D ）诚实守信 3、关于职业选择的意义，你赞同的看法是（ ）。
（A ）职业选择意味着可以不断变换工作岗位 （B ）提倡自由选择职业会导致无政府主义 （C ）职业选择有利于个人自由的无限扩展 （D ）职业选择有利于促进人的全面发展 4、如果领导出差，同事们没到下班时间便离开办公室。
此时，你会（ ）。
（A ）与大家一起走 （B ）自己留下直到下班时间再走（C ）劝大家别早走 （D ）领导出差回来后，告诉他这件事5、小王是你的同事，如果你发现他利用工作时间偶尔干点私活，你会怎么做？（ ）（A）就当没看见 （B ）提醒他注意 （C ）直接向领导反映 （D ）觉得这是正常现象考 生答 题 不 准 超 过 此 线二、基本知识（每题1分，共15分）1. 一个完整的微型计算机系统应包括_____。
A. 计算机及外部设备B. 主机箱、键盘、显示器和打印机C. 硬件系统和软件系统D. 系统软件和系统硬件2. 十六进制1000转换成十进制数是_____。
A. 4096B. 1024C. 2048D. 81923. ENTER键是_____。

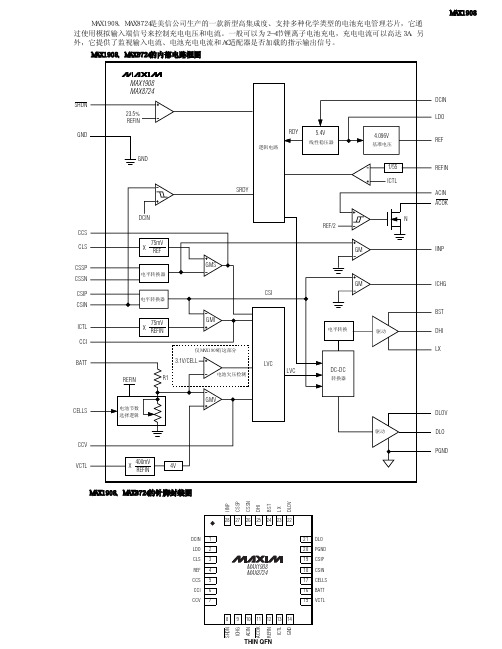

MAX1908、MAX8724笔记本电脑充电控制芯片
I I N PC S S PC S S ND H IB S TL XD L O VS H D NI C H GA C I NA C O KR E F I NI C T LG N DVCTLBATT CELLS CSIN CSIP PGND DLO CCVCCI CCS REF CLS LDO DCINTHIN QFN ＭＡＸ１９０８、ＭＡＸ８７２４的内部电路框图ＭＡＸ１９０８ ＭＡＸ１９０８、ＭＡＸ８７２４的针脚封装图 ＭＡＸ１９０８、ＭＡＸ８７２４是美信公司生产的一款新型高集成度、支持多种化学类型的电池充电管理芯片，它通过使用模拟输入端信号来控制充电电压和电流。
一般可以为２－４节锂离子电池充电，充电电流可以高达３Ａ。
另外，它提供了监视输入电流、电池充电电流和ＡＣ适配器是否加载的指示输出信号。
引脚号引脚名称引脚功能1DCIN充电电压输入端2LDO 5.4V线性电压输出端3CLS输入电流设置端。
直接接REF端时输入电压设置为7.5A4REF 4.096V基准电压输出端5CCS输入电流环路补偿端6CCI输出电流环路补偿端7CCV基准电压环路补偿端8SHDN使能控制端。
低电平时关闭电路9ICHG充电电流检测输出端10ACIN交流适配器电压输入端11ACOK AC适配器电源就绪信号输出端12REFIN基准电压输入端13ICTL LDO输出电流设置端14GND接地端15VCTL输出电压设置端。
该引脚与引脚2相连时，输出电压=4.2×电池节数（V）16BATT电池电压检测输入端17CELLS 电池节数控制端。
该引脚接地时为2节电池，悬空时为3节电池，与引脚12连接时为4节电池18CSIN输出电流检测反相输入端19CSIP输出电流检测正相输入端20PGND功率电路接地端21DLO充电开关管低端驱动信号输出端22DLOV低端开关管低端驱动电路供电端23LX储能电感连接端24BST高端开关管低端驱动电路供电端25DHI充电开关管高端驱动信号输出端26CSSN输入电流检测反相输入端27CSSP输入电流检测正相输入端28IINP输入电流检测输入端 ＭＡＸ１９０８、ＭＡＸ８７２４的各引脚功能RS1 ＭＡＸ１９０８、ＭＡＸ８７２４的典型应用电路图交流适配器电压输入。
笔记本电源管理芯片
笔记本电源管理芯片笔记本电源管理芯片是笔记本电脑中的一个重要组成部分，它负责管理电源供应和电池充放电等功能。
本文将对笔记本电源管理芯片进行详细介绍。
笔记本电源管理芯片是一种集成电路芯片，由微处理器、存储器和一系列外设电路组成，主要功能是检测电源状态、控制供电行为和对电池进行管理。
首先，笔记本电源管理芯片能够检测电源状态。
它可以检测电源供电的类型，判断是交流电还是直流电，并自动选择相应的电源模式。
当电源供应不稳定或电池电量较低时，管理芯片还可以通过产生警告信号来提醒用户及时充电或保存工作。
其次，笔记本电源管理芯片能够控制供电行为。
它可以根据需求调节电源的电压和电流输出，以满足不同的工作状态和功耗要求。
例如，在高性能模式下，管理芯片可以提供更高的电压和电流，以支持大型程序和多任务处理；而在节能模式下，管理芯片则会降低电压和电流输出，以节省电池能量。
此外，管理芯片还可以通过电源管理软件控制电源的开关和睡眠等功能。
最后，笔记本电源管理芯片还负责对电池进行管理。
它可以监控电池的电量、充放电状态和健康程度，并提供相应的保护措施。
例如，当电池电量过低或存在异常时，管理芯片会自动断开电池供电，以防止过放电和进一步损坏电池。
除了以上主要功能，笔记本电源管理芯片还具有一些辅助功能。
例如，它可以监测笔记本电脑的温度和风扇转速，并通过控制风扇运行来调节散热效果；同时，管理芯片还可以支持USB充电和数据传输等接口功能，方便用户连接外部设备。
总之，笔记本电源管理芯片是笔记本电脑中至关重要的一个组件，它通过检测电源状态、控制供电行为和对电池进行管理，保证了笔记本电脑的正常运行和有效使用。
同时，管理芯片还具有辅助功能，提升了用户的使用体验。
随着科技的不断进步，笔记本电源管理芯片将会越来越智能化和高效化，为用户提供更好的电源管理体验。
笔记本电脑供电控制芯片
笔记本电脑供电控制芯片笔记本电脑供电控制芯片:笔记本电脑供电控制芯片:ADP3160ADP3167MAXl540／MAXl541MAXl644MAX1992MAXl993SC1470笔记本电脑电池充/放电控制芯片:AAI3680ADP3806BQ24700BQ2470lBQ24702／BQ24703 DS2770LTl505LTC4008MAXl645BMAX1736MAX1772MAX1773MAX1873MAX1908MAX1909MAX745MB3878MAX1645、TC490/591、MB3887 笔记本电脑CPU供电芯片:ADP3181ADP3421ADP3203ISL6223ITC1709MAX1710MAX1711MAXl712MAX1715MAX1717MAX1718MAX1830MAXl831MAX1714、MAX1897ADP3168笔记本电脑CPU外核供电控制芯片:MAX1714笔记本电脑CPU内核供电控制芯片:MAX1845笔记本电脑电池电量检测芯片:BQ2040BQ2060M61040FP笔记本电脑数字温度控制芯片S1620笔记本电脑电源适配器控制芯片:FAN7601M51995ANCP1207笔记本电脑内存供电控制芯片:ISL6224ISL6225SC1486SCl486ATPS54672笔记本电脑系统供电电路: LTCl628LTC3728LMAX1902MAX1999MAX785MAX786MAX1632、MAX1631、MAX1904、MAX1634、SB3052、SC1402IPM6220A笔记本电脑LCD背光电源控制芯片:MAXl522MAXl523MAXl524OZ960笔记本电脑DDR内存供电控制芯片:MAX8794TPS51020线性稳压块：2951、LP2951、m5236、2950开机芯片：东芝TM87XX、IBM:TB6805F、TB6806F、TB6808F、TB62501F、TMP48U供电芯片搭配使用：ADP3203/ADP3415、ADP3410/ADP3421、ADP3410/ADP3422CPU温度控制芯片：MAX1617、MAX1020A、AD1030A、CM8500显卡品牌：ATI、NVIDIA、S3、NEOMAGIC、TRIDENT、SMI、INTEL、FW82807和CH7001A搭配使用网卡芯片：RTL8100、RTL8139、Intel DA82562、RC82540、3COM、BCM440网卡隔离：LF8423、LF-H80P、H-0023、H0024、H0019、ATPL-119声卡芯片：ESS1921、ESS1980S、STAC9704、AU8810、4299-JQ、TPA0202、4297-JQ、8552TS、8542TS、CS4239-KQ、BA7786、AD1981B、AN12942PC卡芯片：R5C551、R5C552、R5C476、R54472PC卡供电芯片：TPS2205、TPS2206、TPS2216、TPS2211、PU2211、M2562A、M2563A、M2564ACOM口芯片：MAX3243、MAX213、ADM213、HIN213、SP3243、MC145583键盘芯片：H8C/2471、H8/3434、H8/3431、PC87570、PC87591键盘芯片：具有开机功能：H8/3434、H8/3437、H8/2147、H8/2149、H8/2161、H8/2168、PC87570、PC87591、H8S/XXXM38857、M38867、M38869笔记本IO芯片大全 PC87591S（VPCQ01）、PC 87591L（VPC01）、PC 97317IBW、PC 87393 VGJTB 62501F、TB62506F、TB6808F、KB910QF、KB910QB4、KB910LQF、KB910LQFA1KB3910QB0、KB910SFC1、KB3910SF、PC87591E-VLB、IT8510E、PS5130PC8759 1E (-VPCI01),(VPCQ01)/PC 97551-VPC/PC 87570-ICC/VPCPC873 91VGJ/TB6807F/W83L950D/LP C47N249-AQQ/PCI4510/PC839 4TPC873 92/PC87541L/PC87541V/LPC47 N253-AQQ/PC87591E-VLBLPC47 N250-SD/LPC47N252-SG/LPC4 7N254-AQQP C97338、PC87391、PC87392、pc87393、SMSC系列：FDC7N869、FDC37N958、LPC47N227、LPC47N267。
MAX1873笔记本电脑充电控制芯片
CSSN VL DCIN EXT
VH GND CSB BATT REF
TOP VIEW
16 QSOP
CSSP CCS ICHG/EN CCV CCI IOUT VADJ ＭＡＸ１８７３是美信公司生产的低成本２、３、４节串联锂电池充电控制器，充电电流可达４Ａ或更高。
它能够以低于±０．７５％的总计电压误差（电池端）提供稳定的充电电流和电压。
其关断电流为５μＡ；电压降为２００ｍＶ，允许１００％占空比；功耗只有６６７ｍＷ；工作温度为－４０℃至＋８５℃。
ＭＡＸ１８７３
ＭＡＸ１８７３的内部电路框图
ＭＡＸ１８７３的针脚封装图
D1MBR5340
ＭＡＸ１８７３的典型应用电路图
ＭＡＸ１８７３的各引脚功能
引脚号引脚名称引脚功能
电源负极输入电源正极输入
电注流环（源）基准补偿控制环电压补偿电池充电补偿
电池充电调整／关断控制充电电流监视输出电池电压调整基准电压
电池电压检测输入／电流反极性输入误差放大器正相输入端
接地端
内部ＶＨ调整端。
连接一个０．２２μＦ的陶瓷电容，在ＶＨ和直流输入之间外部Ｐ型场效应管驱动信号输出端直流输入端
内部ＶＬ调整，接２．２μＦ或更大 的对地旁路陶瓷电容
１２３４５６７８９１０１１１２１３１４１５１６
ＣＳＳＮＣＳＳＰＣＣＳＣＣＶＣＣＩＩＣＨＧ／ＥＮＩＯＵＴＶＡＤＪＲＥＦＢＡＴＴＣＳＢＧＮＤＶＨＥＸＴＤＣＩＮＶＬ。
笔记本芯片级维修教程
2. 内存插槽
SD DDR DDR2 DDR3
供电 3.3V 2.5V 1.8V 1.5V
3. MINI插槽 MINI内存插槽: 172PIN MINI PCI插槽: 无线网卡 MINI PCI-E插槽: 无线网卡
负载电压 X 1.25V 0.9V 0.75V
针脚 144 200 200 204
4, 串口: a. 串口硬盘 b. 串口光驱
稳压二极管 如电压升高 它就击穿 拉低电压 起保护作用
七. 开机电路 笔记本的工作模式 S5模式: 关机模式,机器内部开启的供电称为ALWAYS(待机,一直有的)供电,用于保证开机芯片的正 常运行 S4模式: 休眠模式,与S5模式的供电电压一样,都是ALWAYS供电 S3模式: 待机模式,机器内部的供电称为SUS供电,主要是保证内存的供电需求 S0模式: 开机模式,所有的供电都开启,称为MAIN(主要)电压
27 DH3
18
26
C229
24 9
MAX1631 28脚
LX3 DH5
DL3 LX5
C483
Q16
16
17
19 Q17
REF C18
12
DL5
11 X
RESET
34
VDD15
C314
L3 R525 R526 R527
适配器/电池
VCC5M C511 D28
Fb5
CSH3
CSH5
CSL3 CSL5
9PIN待机时一定要有2.5V基准电压输出 R392一般是0Ω或1Ω
D10
VREGIN16
57
100
R413
待机3.3V 59 VCC3SW
40 M1 DRV
笔记本常用供电芯片大全-笔记本维修思路
笔记本常用供电芯片大全-笔记本维修思路笔记本维修思路一、不开机，不加电、灯不亮、1、无3V5V：后级MAX1845短路、H8蕊片虚焊、电容问题、TB6807AF2、待机0.7：3V5V管坏3、南桥4、能待机：刷BIOS5、电源适配器插入口脱焊6、直接给ADP3205加焊7、受过潮.有一片一片的地方都涨了霉、DC IN的保险给挂8、sony无3V：把Bios电池拨下，短路两个引脚1-3秒9、单插适配器不开机，用电池可以开机：电源适配器插入口脱焊10、sonynotbook 公共点电容短路。
11、bios空焊引起不触发。
11、电源、电源接口、保险、短路、断路、电容、场管、电阻、BIOS、电池芯片、放电、系统电源芯片、CPU供电芯片、充电芯片、开机芯片、I/O、线性稳压块、南桥、北桥、门电路、其它地方短。
二、能开机，灯亮不显示1、外接有显示：屏接口到屏问题屏有背光但无显示,显卡问题2、外接无显示a、外部MOS管异常b、电源芯片MAX1845损坏。
c、北桥短路d、T40的通病了,显卡出问题了.E、从0.75到0.6A：1.8V/2.5V电压的供电芯片虚焊。
F、硬盘，电源等指示灯均正常指示，Bios资料有问题G、触发后电流只有0.36A：南桥短路、电源管理IC、H、诊断卡跑4A：显卡空焊,重作显卡后OKF、跑2E内存：Bios资料有问题、DELL D800，D600，很有可能是南桥不良而引起的3、报警：内存及槽、显卡三、白屏、花屏：屏线接口、屏线、屏、显卡四、串口不能用：串口蕊片max3243五、屏幕暗1、高压板2、灯管六、掉电、死机。
1、CPU风扇2、CPU未装好3、CPU电源蕊片、系统电源蕊片ADP3410、ADP34214、充电IC TB68085、进系统掉电：系统、北桥、南桥、内存、CPU6、散热不好7、0.01A，触发后上电到0.4A后马上掉电：拖内存槽的锡后，故障排除8、开机后不规则死机：更换南桥后OK9、联想E200l开机，出现图标后死机。
笔记本维修
1：插上可调电源，电流表指针可能出现以下变化：a:电流表指针无任何变化:主供电无输出,查待机和保护隔离电路,适配器接口' b:电流表指针摆到1A左右就不停地左右摆动:主供电电容漏电:电流表指针一直打到最大:主供电短路,查电容,二极管,和需用主供电的所有芯片,充电单元,CPU供电等,d:电流表指针有轻微摆动:说明保护和待机正常2:待机正常后,按下开机键: a:电流表指针不动:一般是无3.3V和5V输出:电流表指针摆到0.8A回落,又掉以原来位置(0.1A),说明系统供电性能不良,(如MAX1632,ADP3421),另一种可能为开机信号不持续,查信号端,也就是开机电路的好坏。
C:电流表指针应摆到0.8A,但到了0.4A就不动了(查时钟电路,有未工作的元件,造成无电流消耗.)d:电流表指针打到底,电压被拉低(3.3V和5V或CPU供电输出有短路,先断电,用万用表对地打阻值):电流表指针打到0.8A处不动了(硬起动正常,上面说的第一步自检没过):电流表指针打到0.8A后,摆动了一下就不动了(基本内存未过或第一步自检中有坏件)g:电流表指针打到0.8A后,摆动了两下就不动了(内存或显卡坏)h:电流表指针打到0.8A后,摆动了三下,机器依然不亮(显卡坏或屏部分未工作,外接显示器试开机芯片：东芝TM87XX、IBM:TB6805F、TB6806F、TB6808F、TB62501F、TMP48U0QTB62506F. BI/O芯片：PC97338、PC87391、PC87392、pc87393、 SMSC系列：FDC7N869、FDC37N958、LPC47N227、LPC47N267 ^系统供电芯片：MAX1999、MAX1632、MAX1631、MAX1904、MAX1634、MAX785、MAX786、SB3052、SC1402、LTC1628、SB3053、TPS51020._CPU供电芯片：MAX1711、MAX1714、MAX1717、MAX1718、MAX1897 MAX1845、MAX1887、MAX1715、ISL6262.供电芯片搭配使用：ADP3203,ADP3415、ADP3410,ADP3421、ADP3410,ADP3422、ADP3205,ADP3415.k充电芯片：MAX1645、MAX1772、MAX1773、LT1505G 、ADP3806、TC490/591、MB3887、MB3878、MAX1908 、MAX745、MAX8725.7' WCPU温度控制芯片：MAX1617、AD1020A、AD1030A、CM8500 、MAX1989) c& M7 u% B( m5 c, KG767、ATTM01G、ATTM02G.1显卡品牌：ATI、NVIDIA、S3、NEOMAGIC、TRIDENT、SMI、INTEL、FW82807和CH7001AR搭配使用网卡芯片：RTL8100、RTL8139、Intel DA82562、RC82540、3COM、BCM440Broadcom.c网卡隔离：LF8423、LF-H80P、H-0023、H0024、H0019、ATPL-1192d声卡芯片：ESS1921、ESS1980S、STAC9704、AU8810、4299-JQ、TPA0202、4297-JQ、8552TS、8542TS、CS4239-KQ、BA7786、AD1981B、AN12942 、ALC655., k声卡功放芯片:ESS1980S、G1420、AU8810、TPA0202、TPA0302、TPA03128552TS、8542TS、BA7786、BH7884、ANI2942.,PC卡芯片：R5C551、R5C552、R5C476、R5C472 、R5C593、R5C554、CB1410.oPC卡供电芯片：TPS2204、TPS2205、TPS2206、TPS2216、TPS2211、PU2211、M2562A、M2563A、M2564A 、CP2211、G576COM口芯片：MAX3243、MAX213、ADM213、HIN213、SP3243、MC145583% 键盘芯片：M38857、M38867、M38869、KB3886、7 }:键盘芯片：具有开机功能/images/smilies/default/tongue.gifC87570、PC87591、PC87593、IT8510、pc87541H8系列:、H8/3434、H8/3437、H8/2146、H8/2147、H8/2149、H8/2161、H82169、2 F94 c) L% h' T+ u ?2 ZAAT3200低压差稳压器 -IAAI3680笔记本电脑充电控制芯片AAT4280端口限流保护芯片GAD1885主板声卡芯片 (ADl888主板声卡芯片yADl981主板声卡芯片 3ADP3160,ADP3167笔记本电脑供电控制芯片ADP3166主板CPU供电控制芯片ADP3168笔记本电脑供电控制芯片)& oADP3180主板CPU供电控制芯片eADP3181笔记本电脑CPU供电芯片vADP3203笔记本电脑CPU供电芯片 )ADP3421笔记本电脑CPU供电芯片.eADP3806笔记本电脑电池充,放电控制芯片 !AIC1567主板CPU供电控制芯片 * ~7 C4 \' p: p1 ^! vALC200主板声卡芯片 % l- B7 n o) D! c1 V7 A( nALC201A主板声卡芯片 6 _' O; m$ Z1 K5 B ~+ OALC655主板声卡芯片! w( _AMS1505低压差稳压器eAPA2020,TPA0202小功率音频功率放大芯片[APW7060主板供电控制芯片BQ2040笔记本电脑电池电量检测芯片 . I5 ]9 X4 m6 g7 `1 ? L) ] BQ2060笔记本电脑电池电量检测芯片IBQ24700笔记本电脑充电控制芯片sBQ2470l笔记本电脑充电控制芯片\BQ24702,BQ24703笔记本电脑充电控制芯片CM8501,CM8501A主板内存供电控制芯片# iCM8562主板内存供电控制芯片, [; qCMl9738主板声卡芯片 0 ^8 I, b, q) `; r9 Z: |: o; VCS5322主板CPU供电控制芯片bCS950502主板时钟芯片 2 R/ J6 M+ S" s2 W1 t- Z2 Z. aCY28404C主板时钟芯片~DS1620笔记本电脑数字温度控制芯片) QDS2770笔记本电脑充电控制芯片FAN5056主板CPU供电控制芯片 1 P1 c7 g* f9 P8 j. l8 t3 PFAN7601笔记本电脑电源适配器控制芯片IPM6220A笔记本电脑电源管理芯片 " m ~( ]- J5 I( |+ T, m8 W2 j ISL6223笔记本电脑CPU供电控制芯片( GISL6224笔记本电脑内存供电控制芯片 , Y, |; p! y* aISL6225笔记本电脑内存供电控制芯片 ) Q0 p8 s5 z- o- D: r' ]W$ WLM4861小功率音频功率放大芯片 ; r4 c! i6 p4 a6 z7 P8 \" F LM4863小功率音频功率放大芯片FLM4880几M4881小功率音频功率放大芯片T" DLM4911小功率音频功率放大芯片`LTl505笔记本电脑充电控制芯片/ L7 pLTCl628笔记本电脑系统供电电路 1 @# [# X7 w% ?3 k& D7 U( ILTC1709笔记本电脑CPU供电控制芯片qLTC3728L笔记本电脑系统供电控制芯片W( LLTC4008笔记本电脑充电控制芯片 $ V4 B) @3 G/ J* {_M51995A笔记本电脑电源适配器控制芯片 * x% p. O3 U k! n0 \M61040FP笔记本电脑电池管理控制芯片 7 s( z% R- j# Q5 g0 q% p( gMAXl522,MAXl523,MAXl524笔记本电脑LCD背光电源控制芯片MAX1631笔记本电脑主电源控制芯片?MAXl644笔记本电脑供电控制芯片 ( v& W3 E) X! Q4 J; |) ?MAXl645B笔记本电脑电池充电管理芯片X( KMAX1710,MAX1711,MAXl712笔记本电脑CPU内核供电芯片& jMAX1714笔记本电脑CPU外核供电控制芯片[( MMAX1715笔记本电脑CPU供电芯片~. PMAX1717笔记本电脑CPU供电控制芯片YMAX1718笔记本电脑CPU供电控制芯片 cMAX1736笔记本电脑充电控制芯片. 2 w! MAX1772笔记本电脑充电控制芯片 ; {. L1 @3 a* \' s5 q& ~7 Q5 D$ V' eMAX1773笔记本电脑充电控制芯片_MAX1830,MAXl831笔记本电脑CPU供电控制芯片JMAX1845笔记本电脑CPU内核供电控制芯片 ! o% c3 H1 a" Q3 `1 f* O( JMAX1873笔记本电脑充电控制芯片NMAX1902笔记本电脑系统供电控制芯片 ) }. A p. o7 r$ d, nMAX1908笔记本电脑充电控制芯片 9 J1 o5 h5 O# g |6 eMAX1909笔记本电脑充电控制芯片 & t( z( q+ m, a& v# j6 W+ BXMAX1992,MAXl993笔记本电脑供电控制芯片 / n2 `2 a9 Q/ ]* H4 ^2 vMAX1999笔记本电脑系统供电控制芯片 8 r6 e; C! s8 D. y, ?MAX745笔记本电脑充电控制器 ; `$ m0 c% f# T" cMAX785,MAX786笔记本电脑系统供电控制芯片QMAX8794笔记本电脑DDR内存供电控制芯片UMB3878笔记本电脑充电控制芯片 : ]5 y* k, b6 A+ O1 |MIC2545端口限流保护芯片 1 b# c7 M5 @2 lMIC5205低压差稳压器NCPl205笔记本电脑电源适配器控制芯片4 C7 D" E7 D$ x: ?NCP1207笔记本电脑电源适配器控制芯片 0 q" ^" ~/ Y3 ]$ v" F NCP5201主板DDR2内存供电控制芯片/ {/ o e8 j: \' j6 B* Z B" H" ZNCP5314主板CPU供电控制芯片 ) T9 n6 l+ ?2 @7 WOZ960笔记本电脑液晶屏高压驱动控制芯片\SC1470笔记本电脑供电控制芯片 1 L5 M2 v9 r- R- R, RSC1486,SCl486A笔记本电脑内存供电芯片 0 ?: m5 G1 N) [, t d2 T! hTSC2422主板CPU供电控制芯片\3 hTPS51020笔记本电脑DDR内存供电控制芯片}TPS54672笔记本电脑内存供电控制芯片 6 [) e1 {& q# {; Q7 {) wq特殊芯片:光驱解码芯片、{MICRO OZ168T 0319A MG5PM}h1394接口芯片、{7SB43AB22}一、笔记本不充电（充电芯片损坏） / g: F0 A- ]' Y) w/ n有些笔记本主板维修，突然不能充电，即使拔掉电源，拿出电池，也不能充电，那么这只有一种可能，笔记本充电芯片损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
I C T L R E F I N A C O K A C I N I C H G G N D G N D C C V C C I C C S R E F C L S L D O D C I N ACIN
ACOK
ＭＡＸ１７７２是一种具有输入限流特性、适用于多种化学电池的低成本电池充电控制器。
如ＩＢＭ Ｒ４０Ｅ系列笔记本电脑就采用该芯片作为充电控制芯片ＭＡＸ１７７２
ＭＡＸ１７７２的内部电路框图
引脚号引脚名称引脚功能1DCIN电源输入引脚
2LDO 5.4V线性稳压输出端
3CLS电源电流限制输出
4REF 4.096V基准电压输出端
5CCS充电补偿电容连接端
6CCI输出电流调节回路补偿端
7CCV电压调节回路补偿端
8,9GND接地端
10ICHG 电池充电电流信号放大输出，当器件从电压模式转到电流模式时，此端可用于监视和显示充电电流的大小
11ACIN交流适配器检测输入端
12ACOK交流适配器检测输出，为漏极开路输出13REFIN基准输入
14ICTL最大输出电流设定输入
15VCTL最大输出电压设定输入端
16CELLS 被充电电池数目设定端，为低电平时，被充电池为2只；此端与LDO端相连时，被充电池为4只；此端电位介于高电平和低电平之间（LDO/2）时，被充电池为3只
17BATT电池电压输入引脚
18CSIN输出电流检测输入负端
19CSIP输出电流检测输入正端
20PGND接地端
21DLO下开关管驱动信号输出端
22DLOV供电端
23LX电感连接反馈端
24DHI上开关管驱动信号输出端
25BST自举端
26CSSN充电电流检测输入端
27CSSP充电电流检测输入端
28IINP检测电流放大器输入端，检测整机电流 ＭＡＸ１７７２的各引脚功能
RS1 ＭＡＸ１７７２的典型应用电路图
适配器电压输入端系统供电电路。
